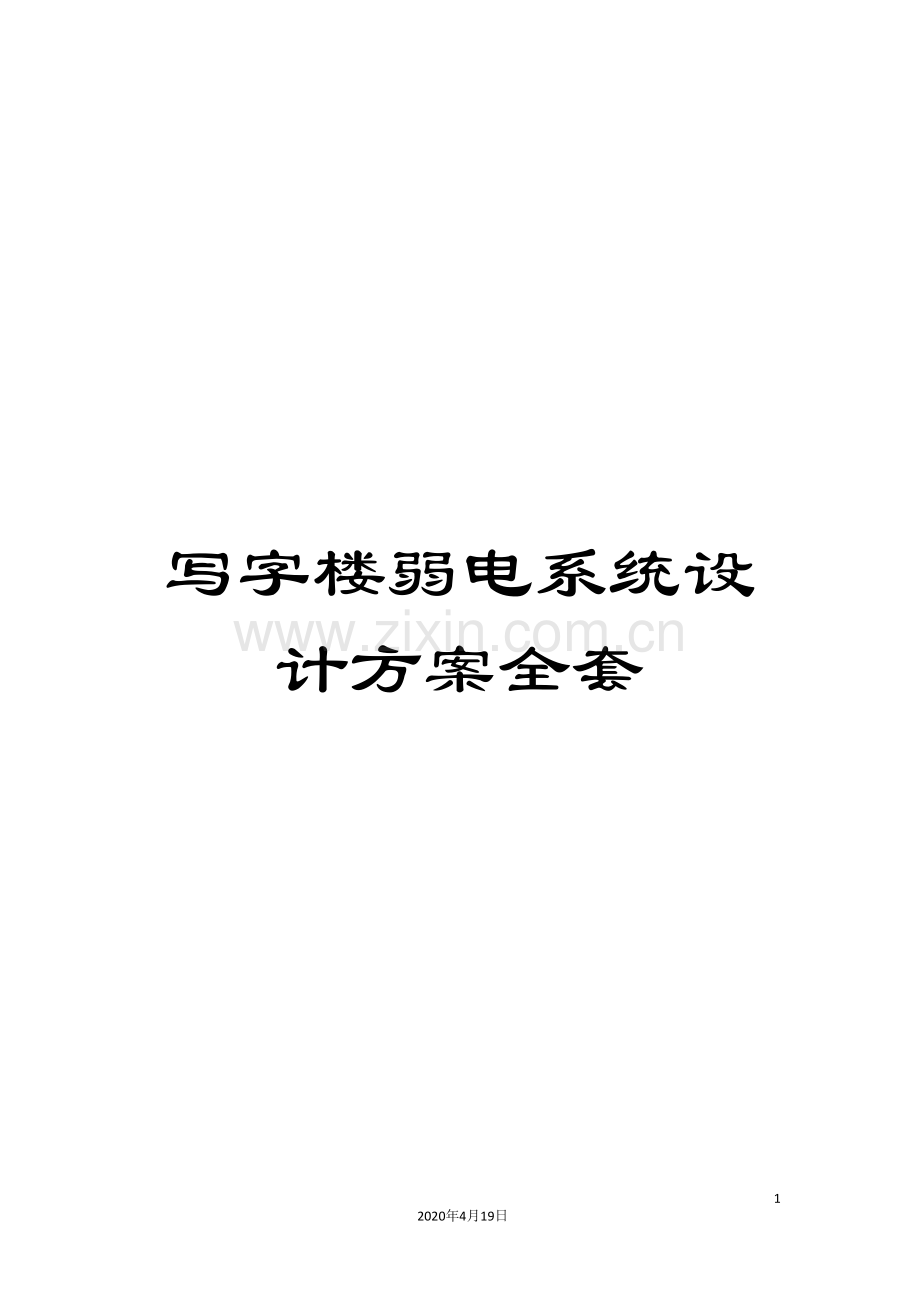

1、写字楼弱电系统设计方案全套532020年4月19日文档仅供参考,不当之处,请联系改正。NO:08WZXY0709天宇国际外贸有限公司弱电系统工程设 计 方 案ABC有限公司 -08-28目 录一、系统概述3二综合布线系统(GCS)521、概述522、设计依据623、系统结构624、网络设备介绍1125、电话接入1526、设计图纸(见附页)15三、视频安防报警系统(VSCS)1631、概述1632、设计依据1733、系统结构1734、设计图纸(见附页)22四、一卡通系统2341、门禁系统概述2342、门禁设计依据2543、门禁系统结构2544、考勤系统36五、会议系统3951、概述3952、设计
2、原则3953、系统结构40六、工程预算4561、综合布线部分4562、视频监控部分4763、一卡通部分4864、会议系统部分49一、系统概述l 项目名称:天宇国际外贸有限公司弱电系统工程l 地点:车站大道华盟商务广场31Fl 建设目标:建立以计算机中心机房为核心的信息控制中心,在综合布线的基础上,建设性能稳定,反应迅捷,安全可靠,业内领先的计算机综合网络系统,程控电话交换系统;以及安全防范系统(CCTV系统、ACS系统)和会议系统。充分利用信息技术对企业发展的巨大推动能力,从根本上降低的天宇国际外贸有限公司的运营成本,提高工作效率,增强的天宇国际外贸有限公司的总体竞争能力。l 建设周期:本整体
3、规划、分布实施的原则,预计 个月完成(具体时间依装潢布定)。l 项目概算:综合布线计人民币48679.78元;监控系统计人民币12279.82元;门禁系统计人民币9408元;会议系统统计人民币17699.73元;弱电系统总计人民币88067.32元。l 系统构成:根据该天宇公司决策层的意图,本系统由综合布线系统、安全防范系统、一卡通和会议系统由四大部分组成。经最后协商确定,安全防范系统只从视频安防监控子系统(VSCS)和出入口控制子系统(ACS)(门禁系统)着手,原来规划的入侵报警子系统予以取缔。信息点位设计原则(请结合图纸参阅)-一、GCS(综合布线)部分:1)普通办公区(普通员工区)一个网
4、络,一个电话;2)独立的办公室(管理区)两个网络,一个电话;3)会议室要求无线网络覆盖;4)预设点:在员工洽谈区,预留4个网络,二个电话,以防功能区的转换(现在的员工洽谈区,有一天可能会变成办公区);打印服务区另外增加两个,见图纸D62T47和D63T48(这两个地方都是拐角,空间适中,很好放打印机和传真机,且比规划好的文印室要方便)。二、VSCS(监控)部分:1号控制大门;2号控制垂直通道;3号控制水平通道;4号控制销售部通道。三、一卡通部分门禁部分:电子感应门、刷卡门、总经理室和财务部。考勤部分:考勤机一台,部署在刷卡门进门的右边。四、会议系统部分(略)二、综合布线系统21、概述综合布线系
5、统是应用高品质的标准材料,以非屏蔽双绞线和光纤作为传输介质,采用组合压接方式,统一进行规划设计,组成一套完整而开放的布线系统。在墙壁上或地面上设置有标准插座,这些插座经过各种适配器与计算机、通信设备以及楼宇自动化设备相连接。综合布线的硬件包括传输介质(六类非屏蔽双绞线、语音光端机和光缆等)、配线架、标准信息插座、适配器、光电转换设备及系统保护设备等综合布线系统(GCS)系统采用模块化设计,积木式结构,能够方便地进行更换、插拔,管理、扩展和使用。因此综合布线系统又叫结构化布线系统(SCS)。它主要具有以下特点:1)实用性:能支持多种数据通信、多媒体技术及信息管理系统等应用,能够适应现代和未来技术
6、的发展;2)灵活性:任意信息点能够连接不同类型的设备,如微机、打印机、终端、服务器、等;3)开放性:能够支持任何厂家的任意网络产品,支持任意网络结构,如总线形、星形、环型等;4)模块化:所有的接插件都是积木式的标准件,方便使用、管理和扩充;5)扩展性:实施后的结构化布线系统是可扩充的,以便将来有更大需求时,很容易将设备安装接入; 6)独立性:综合布线系统的最根本的特点是独立性。网络体系结构中最底层是物理布线,与物理布线直接相关的是数据链路层,即网络的逻辑拓扑结构。而网络层和应用层与物理布线完全不相关,即网络传输协议、网络操作系统、网络管理软件及网络应用软件等与物理布线相互独立22、设计依据本系
7、统的所有设计均遵循以下标准:1) 用户意图及装潢设计师提供的图纸2) 国际通用的标准,如美国电子工业协会、电信工业协会的EIA/TIA-568B标准等3) 中华人民共和国最新的建筑及建筑群综合布线系统工程设计规范GB/T50311- 4) 中华人民共和国最新的建筑及建筑群综合布线系统工程施工及验收规范GB/T50312- 23、系统结构 根据ANSI/EIA/TIA-568A和ANSI/EIA/TIA-568B.1标准,五类线(包括超五类线)综合布线系统包括6个子系统,分别是工作区子系统(Work Location SubSystem)、水平布线子系统(Horizontal SubSystem
8、)、干线子系统(Riser SubSystem)、设备间子系统(Equipment SubSystem)、管理子系统(Administration SubSystem)和建筑群子系统(Campus SubSystem)。但这种划分是相对于整栋大楼整个小区而言的,并不适合一般的办公网络,因此本系统只从工作区子系统、水平布线子系统以及计算机机房三个方面来阐述。2.3.1、工作区子系统(Work Area Sub System)该子系统是一个能够独立设置终端设备的区域,它包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。工作区的服务面积一般可按510 m2估算,工作区内信息点的数量
9、根据相应的设计等级要求设置(15个)。工作区的每个信息插座都应该支持电话机、数据终端、计算机等终端设备。工作区子系统的信息插座采用模块化设计,这种插座具有性能好、尺寸小、安装简便等特点,数据信号和语音信号能够相互转换。本系统中每一个工作区有两条以上非屏蔽双绞线,两个以上信息插座,每一个信息插座都能够提供语音和高速数据传输,配置灵活,功能齐全, 因此在等级划分上应该是增强型综合布线系统。工作区子系统设计要求:1)信息插座设计高度距离地面30CM;2)信息插座与终端的距离在5M之内;3)信息插座与电气插座要有一定的距离(具体距离多少要视电气插座的功率而定),普通插座6CM左右;4)所购的网卡类型要
10、与线缆类型相一致;5)信息插座工艺要求要布局合理,美观整齐。 本系统中数据插座共67个,语音插座共51个,全部采用AMP非屏蔽8位信息插座。该产品性能卓越,安装使用都很便捷。 2.3.2、水平布线子系统 (Horizontal Sub System)该系统由工作区用的信息插座,楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。它的功能是将干线子系统线路延伸到用户工作区。一般情况下,水平电缆应采用四对双绞线电缆。在水平子系统有高速率应用的场合,应采用光缆,即光纤到桌面。水平子系统根据整个综合布线系统的要求,应在二级交接间、交接间或设备间的配线设备上进行连接,以构成电话、数据等系统,并
11、可方便地进行管理。水平子系统的电缆长度应小于90 m,信息插座应在内部做固定线连接。水平布线子系统在设计时,要从路由最短,造价最低,施工方便,布线规范等几个方面去考虑,但在实际中会和建筑物以及其它管道产生矛盾,因此在设计时必须折中考虑,优选出最佳的布线方案。经过实地考查以及核对图纸,本系统的水平布线子系统采用:上走线桥架穿管配线的方案,为水平系统提供保护和支撑。数据电缆从计算机房沿垂直桥架、水平桥架及PC管至各个信息点所在的墙体,再从墙体引至86型盒内-桥架规格全部采用200*100非标桥架(标准桥架太贵),和桥架配套使用的线管采用波达牌硬质PVC重型管,具体数量见预算表。 为了体现造价最低的
12、原则,在用线时采用两种品牌的线缆,数据用好一点的AMP超五类非屏蔽双绞线;语音用国产的ORIENT超五类非屏蔽双绞线。AMP超五类非屏蔽双绞线是当前性能价格比较好的高品质传输介质,其性能指标达到TIA-568标准,能确保在100米范围内传输介质频宽达到:100Mhz 2.3.3、计算机机房象天宇国际外贸有限公司这样的小型布线系统,设备间子系统、管理子系统应该是合二为一,主要由配线架以及跳线组成,它将程控电话交换机,服务器和网络设备或弱电主控制设备的输出线与干线子系统相连接,构成系统计算机网络的重要环节;同时经过配线架的跳线控制所有配线架的路由。跳线控制是经过交连和互连的手段进行的,交连和互连允
13、许将通信线路定位或重新定位到建筑物及办公区的不同部分,以便能更容易地管理通信线路。经过卡接或插接式跳线,交叉连接允许将端接在配线架一端的通信线路与端接在另一端配线架上的线路相连。插入线为重新安排线路提供了一种更加简易的方法,而且不需要在安装跳接线时使用专用工具。该系统还应有良好的标记系统,如建筑物名称、建筑物位置、区号、起始点和功能等标志,配线设备应采用色标以区别各类用途的配线区。本系统配线架采用AMP快插式超五类配线架,该配线架设计合理,做工考究,合符TIA-568标准。 由于该计算机机房所承载的只是一个小型计算机办公网络,出于造价原因,只相应考虑几个要主要因素:1)适当的空间(具体大小由用
14、户自已定);2)适当的温度和湿度(有中央空间,这一点不成问题);3)UPS系统,根据初步估算,总功率不会超过3000W,因此必须配备相应功率的UPS;4)安全措施(有门禁系统保证,也不成问题)。华盟商务广场虽然是高档写字楼,但也不排除瞬间停电的问题。一但停电,那怕是短时间的停电,造成的后果也是严重的:门禁系统失控(为了合符消防标准,门禁系统在停电时会自动把门打),所有的设备运行中断,甚至损坏。因此必须配置UPS电源,出于造价考虑,电池只配足一个小时。因为象华盟这样的写字楼停电的概率是很小的(如不考虑造价,备足8个小时甚至24个小时更好)。山特牌UPS是知名的品牌,在温州本地使用也很普遍,而且服
15、务周到,口碑不错;因此我们这次也就采用了它。根据初步计算,机房总功率不会超3000W,加上冗余,刚好和C3KS的功率匹配。电池用8节,采用易事特的12V24AH。易事特的12V24AH电池经过实践证相当不错,主要性能是特别稳定。下面就来一一介绍:山特C3KS主要参数类型在线式额定输出容量3kva输入电压范围118-300VacV输入频率范围40-60Hz(可调)Hz输出电压范围220Vac2V输出频率范围40-60Hz(市电模式)/50Hz0.2%(当市电频率超出46-54Hz范围时)/50Hz0.2电池模式Hz输出电压波形正弦波输出插座2个(国标)转换时间0毫秒毫秒电池Panasonic密闭
16、式铅酸蓄电池充电时间10小时小时备用时间6分钟(半载)分钟市电浪涌保护具备电池过放电保护安全型充电器能够保护电池,延长电池的使用寿命长330mm宽195mm高455mm重量16kg通讯界面RS-232 + Intelligent Slot易事特电池12V24AH储能用蓄电池 电池盖和排气拴结构:阀控式密闭蓄电池 荷电状态:免维护蓄电池 化学类型:铅酸 额定容量:24AH 电压:12 V 外型尺寸: 164/124/176(mm)24、网络设备简介(略)交换机和路由器是实现网络互联必不可少的网络设备,怎样挑选取合适的网络设备,是一项富有挑战性的行为,即使那些专业的网络工程师对此也不一定是一项轻松
17、的工作。IT技术的更新日新月异,新技术,新规则不断涌现。但不论什么规则,什么协议,最重要的一条是必不可少的,就是实用性,也就是说能满足我们的实际需要就是好的交换机。根据天宇公司的主机数量,办公性质,我们决定路由器用华为AR18-22 中心交换机用华为3COM S3026G,普通交换机用华为3COM S1024R。华为3COM性能卓越,价格合理,作为国内网络设备领域的主导者,了解网络运行的实际环境,提供完善、优质的服务。关注并及时响应客户需求为导向的研发体系;具有高性价比的全系列IP网络产品和全业务解决方案;具有覆盖广泛、快速响应的服务支持体系;具有专业权威的培训认证体系。华为3 Com公司拥有
18、包括路由器、交换机、安全、无线局域网、语音视讯、SOHO和业务软件等完整的产品线。下面简单的介绍一下路由器和中心交换机:华为AR18-22:- AR18-22基本特征路由器类型:宽带路由器 网络协议:IP服务、IP路由、网络应用 包转发率:10 Mbps:14,800 pps、100 Mbps:148,800 pps 固定的局域网接口:4个10/100M接口 固定的广域网接口:2个10/100M接口 其它端口:Console口 内置防火墙 :是 Qos支持 :支持 支持VPN :支持 处理器 :MPC8247 266M 内存 :64MB 电源 :输入:100-240V AC,50/60Hz、输
19、出:12V DC 适用环境 :温度:0-40、湿度:5%-90%(不结露) 尺寸 :30018045mm 华为3COM S3026GQuidway S3000系列智能二层交换机是华为3Com公司为充分满足高QOS保证的需求而推出的智能型以太网交换机。系统采用高性能的ASIC,采用灵活的模块化结构,提供二到七层的智能的流分类和和完善的服务质量(QoS),实现完备的业务控制和用户管理能力,可作为关注业务管理控制和网络安全保障能力的企业网和城域网的接入层交换机。产品特点 1. 全线速的二层交换: Quidway S3000系列智能二层交换机12.8/18.5Gbps的总线带宽为交换机所有的端口提供二
20、层线速交换能力,硬件能够识别、处理四到七层的应用业务流,所有端口都具有单独的数据包过滤、区分不同应用流,并根据不同的流进行不同的管理和控制。 1. 完备的安全智能控制策略: Quidway S3000系列智能二层交换机支持802.1x认证,在用户接入网络时完成必要的身份认证,还能够经过灵活的MAC、IP、VLAN、PORT任意组合绑定,有效的防止非法用户访问网络。 支持多种ACL访问控制策略,能够对用户访问网络资源的权限进行设置,保证网络的受控访问。 1. 高可靠性: Quidway S3000系列智能二层交换机不但支持STP/RSTP生成树协议,还提供了基于多VLAN的生成树MSTP,极大提
21、高了链路的冗余备份,提高容错能力,保证网络的稳定运行。 支持可选的冗余电源系统RPS,提高容错能力和网络正常运行时间。 可经过3/5类双绞线的数据线(1、3、2、6)同时传递数据和电流,也可经过3/5类双绞线的数据线(1、3、2、6)传递数据、空闲线(4、5、7、8)传递电流。可经过命令行进行相关供电参数配置,也可经过模式按钮进行选择。 丰富的QOS策略: Quidway S3000系列智能二层交换机支持基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议的L2L7复杂流分类;支持1K个流规则。 提供了三种各具特色的队列调度算法,严格优先级(Strict-Priority Q
22、ueue,简称PQ)、加权轮循(Weighted Round Robin,简称WRR)调度算法和Delay bounded WRR调度算法; 支持带宽控制功能,确保进入交换机的特定业务流一个最小的带宽,即使在网络拥塞时,也能满足一定的丢包、时延及时延抖动等QoS需求。 支持CAR(Committed Access Rate)功能,流量限速的粒度为1Mbit/s。 1. 良好的扩展性: Quidway S3000系列智能二层交换机提供良好的堆叠功能,最大可支持16台设备的堆叠,同时支持不同设备的混合堆叠,从而保证了网络的平滑升级和降低了扩建成本。 1. 多样的管理方式: Quidway S300
23、0系列智能二层交换机支持SNMP,可支持Open View等通用网管平台,以及Quidview、iManager 网管系统。支持CLI命令行,Web网管,TELNET,HGMP集群管理,使设备管理更方便。25、电话接入电信电话接入套餐有几种,具体用那种,由贵公司直接和电信负责人联系。(联系方式-电话:80108666/86798899 qq : (电信局梧田分局)客户经理:柯琰瑜 )26、设计图纸(见附页)三、视频安防监控系统(VSCS)安全防范是社会公共安全的一部分,安全防范行业是社会公共安全行业的一个分支。就防范手段而言,安全防范包括人力防范、实体(物)防范和技术防范三个范畴。安全技术防范
24、是以安全防范技术为先导,以人力防范为基础,以技术防范和实体防范为手段,所建立的一种具有探测、延迟、反应有序结合的安全防范服务保障体系。 探测(Detection)是指感知显形和隐性风险事件的发生并发出报警;延迟(Delay)是指延长和推延风险事件发生的进程;反应(Response)是指组织力量为制止风险事件的发生所采取的快速行动安全技术防范系统(SAS)是指以建筑为平台,以集中监视、集中控制、集中管理为目的,将各种安防设备与系统经过组合或集成,构成一个综合性安全技术防范系统。主要包括闭路电视监控、防范报警、门禁与管理及其它子系统。该系统能够独立运行,也可与其它系统(如OAS,CAS)进行集成。
25、 31、概述 视频安防监控系统(VSCS)(video surveillance & control system)是安全技术防范系统的重要组成部分,系统经过遥控摄像机及其辅助设备(镜头、云台等),直接观察被监视场所的情况,同时能够把被监视场所的情况进行同步录象32、设计依据1)用户意图及装饰公司所提供的图纸2)GA/T74-942安全防范系统通用图形符号;3)GB50348- 安全防范工程技术规范;4)GB50395- 视频安防监控系统工程设计规范GB50395- 5)GB/T50311- 建筑及建筑群综合布线系统工程设计规范33、系统结构视频安防监控系统一般由前端、传输、控制及显示记录四个
26、主要部分组成。根据使用目的、保护范围、信息传输方式,控制方式等的不同,视频安防监控系统可有多种构成模式。1)前端:前端部分由摄像机、镜头、防护罩、安装支架、云台、解码器等组成,主要用于对公共区域、重点区域进行摄像,并将视频信号传送到后端进行处理. 前端核心设备是摄像机,它的性能主要由以下几个参数决定:1) CCD像素是CCD的主要性能指标,它决定了显示图像的清晰程度,分辨率越高,图像细节的表现越好。CCD是由面阵感光元素组成,每一个元素称为像素,像素越多,图像越清晰。现在市场上大多以25万和38万像素为划界,38万像素以上者为高清晰度摄像机。 2) 水平分辨率。彩色摄像机的典型分辨率是在320
27、到500电视线之间,主要有330线、380线、420线、460线、500线等不同档次。 分辨率是用电视线(简称线TV LINES)来表示的,彩色摄像头的分辨率在330500线之间。分辨率与CCD和镜头有关,还与摄像头电路通道的频带宽度直接相关,一般规律是1MHz的频带宽度相当于清晰度为80线。 频带越宽,图像越清晰,线数值相对越大。3)最小照度,也称为灵敏度。是CCD对环境光线的敏感程度,或者说是CCD正常成像时所需要的最暗光线。照度的单位是勒克斯(LUX),数值越小,表示需要的光线越少,摄像头也越灵敏。月光级和星光级等高增感度摄像机可工作在很暗条件,23lux属一般照度,现在也有低于1lux
28、的普通摄像机问世。 4)信噪比。典型值为46db,若为50db,则图像有少量噪声,但图像质量良好;若为60db,则图像质量优良,不出现噪声。 根据天宇国际外贸有限公司的实际情况,本项当前端布控共采用4只彩色红外变焦半球摄像机和3只室外彩红外双CCD摄像机(具体布控位置详见设计图纸)。前端部分主要设备摄像机介绍:彩色红外一体化摄像机(KN-FS602A)影像传感受器三分之一寸索尼彩色转黑白传感器像数768494(NTSC)752582(PAL)清晰度彩色480电视线/黑白600电视线最低照度彩色0.8勒克斯/黑白0勒克斯信噪比48分贝电子快门自动方式1/50(1/60)到1/100.000秒视频
29、输出1.0Vp-p75欧姆镜头16毫米19度红外灯波长850纳米红外灯自动开启照度低于10自动开启勒克斯红外照射距离防水等级60米IP75使用电源直流12伏使用电流1500毫安操作温度-10摄氏度至+50摄氏度2)传输:(略)传输部分包括电缆和/或光缆,以及可能的有线/无线信号调制解调设备等。本项目信号传输采用扬州天口牌的SYV75-5视频线;该产品屏蔽网数多,质量好,确保了视频信号输出与输入的一致性和完整性,保证了图像质量和控制信号的准确性。3)控制及显示记录控制部分主要包括视频切换器、云台镜头控制器、操作键盘、种类控制通信接口、电源和与之配套的控制台、监视器柜等;显示记录设备主要包括监视器
30、、录像机、多画面分割器等。显示设备能够是普通的电视机,专业监视器,也能够是显示器和/或其它设备如投影机、组合大屏幕等,示设备的配置数量应满足现场监视用摄像机数量和管理使用的要求,即应合理确定视频输入输出的配比关系。 显示设备的屏幕尺寸应满足观察者监视要求。数字图像记录设备应根据管理要求,合理选择。设备自身应有不可修改的系统特征信息(如系统“时间戳”、跟踪文件或其它硬件措施),以保证系统记录资料的完整性。控制设备中的切换器与云台镜头控制器能够是分离的,一般在稍大的系统内,切换器、云台镜头控制器等采用集成式设备。各种配套设备的性能及技术要求应协调一致,保证系统的图像质量损失在可接受的范围内。前端所
31、有视频信号经过电缆介质传输至监控中心,输入1台4数字硬盘录像机中进行控制、管理和录制。数字硬盘录像机及其支撑软件,结合内部专网形成一个全数字化的监控平台。监控中心经过这一平台实现对需要区域的实时监视,并察看权限范围内的任意现场情况及观察数字硬盘录像机内的图像及回放数字硬盘录像机录下图像,并可进行有效的分控。所有视频资料均存储半个月。所有视频信号进入监控中心,输入数字硬盘录像机进行画面处理。数字硬盘录像机输出的信号,在显视器上显示,实现视频监视、监听。(本项目中视频切换器、云台镜头控制器,多画面分割器等都用不上)控制及显示记录部分主要设备介绍:嵌入式网络硬盘录像机(DS-8004C)海康威视第三
32、代网络硬盘录像机,DVR、DVS一体机。 视频压缩标准:H.264。 视频处理芯片:DSP处理器。采用集成度高、性能强、功耗低的DSP,能保持系统长时间稳定可靠的运行。 典型应用:通用型设计,适合各行业、各领域的视频监控产品性能压缩处理 压缩代码具有自主知识产权,压缩比高,清晰度高 每路可实时每秒25帧的独立硬件压缩 支持变码率、变帧率 可设定视频图像质量,也可设定视频图像的压缩码流 支持水印(WATER-MARK)技术,防止图像被修改,保证录像资料真实有效本地监控 视频画面实时预览和视频信号切换、实时预览 本地监视器上的多路回放,支持快放、慢放、倒放、暂停、单帧等回放模式,按时间回放时定位准
33、确 回放、预览同时进行 非法访问、IP冲突、网线断等异常事件处理 图像遮盖,遮盖区域可设置 OSD叠加,年月日星期时分秒,时间、位置可调,灰度可设置 亮度自动调节 本地监视器录像状态显示 前面板按键操作、遥控器操作、RS-485键盘操作(设备级联)本地硬盘录像 支持八个IDE硬盘,每个IDE硬盘的容量可达 GByte/s 文件记录模式:定时录像、手动录像、移动侦测录像、报警录像、命令触发录像、移动侦测录像& 硬盘文件系统为FAT32 硬盘上文件能够选择循环记录和非循环记录 文件记录无碎片,系统可长时间保持稳定运行 支持TCP/IP协议 支持PPPoE宽带拨号上网 网络实时预览:支持TCP、UD
34、P、RTP、组播传输 网络端控制命令。经过网络控制NET DVR,可用于实现网络检索,监视器回放功能 经过网络设置参数、查看视频设备状态 经过网络控制云台和镜头 经过网络实时记录压缩码流 经过网络剪辑下载硬盘上的文件 经过网络远程回放硬盘上的文件 经过网络远程升级,实现远程维护 RS-232C串口和RS-485接口皆支持网络透明通道连接,经过网络控制串行监控设备 经过网络进行双向语音对讲(或单向语音广播) 具备WEB SERVER功能,能够经过浏览器访问和设置网络硬盘录像机 日志(操作日志、报警日志、错误日志)查询 用户名、口令及码流传输时用密码加密,防止泄露。IDE硬盘(西捷320G)(略)
35、 安装方式:内置 接口类型:串口 容量(GB):320g 内部传输速度:760Mbits/s(最大) 外部传输速度:100MB/sec 转数(rpm):7200转3.4、设计图纸(见附页)四、一卡通系统41、门禁系统概述所谓“一卡通”概念也就是“一卡一库一网络,即一个整体的网络系统连接一个统一的数据库,经过一套综合性的软件,实现设置智能卡管理、查询等功能,实现整个系统的“一卡通。所谓“一卡”,就是在同一张卡上实现多种不同功能的智能管理,使用一张卡能够通行很多的设备、实现很多功能。所谓“一网络”,就是一套网络系统传送多种信息,多种不同的设备都挂在一条网络上,经过一条网络把所有的设备都连接起来,进
36、行不同数据的信息交换。所谓“一库,就是在同一个软件、同一运行平台上、同一个数据库内、实现卡的发行、卡的取消、卡的报失、卡的资料查询等,准确明了、方便快捷。(在小型系统中管理软件常常是分开的)智能卡有ID卡和IC卡,由于本系只牵扯到IC卡,因此只对IC卡作相简单日介绍。-非接触式IC卡又称射频卡, MIFARE 1型非接触式IC卡容量为8K位,设有16个分区,可支持多种应用,数据保存为期1 ,可改写10万次,读无限次,卡不带电源,自带天线,内含加密控制逻辑电路,卡与读写器之间的通讯采用国际通用的DES或RES保密交叉算法,有着极高的保密性能。 它成功地将射频识别技术和IC卡技术结合起来,解决了无
37、源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。一卡通系通的子系统有门禁、考勤、售饭、停车管理等,但在本项目中只包括门禁和考勤。门禁系统 又叫出入口控制系统(ACS),是基于现代电子与信息技术,在建筑物内外的出入口安装智能卡电子自动识别系统,经过持有非接触式卡片来对人(或物)的进出实施放行、拒绝、记录等操作的智能化管理系统, 其目的是为了有效的控制人员(物品)的出入,而且记录所有进出的详细情况,实现对出入口的安全管理。 该系统最基本的功能包含人员发卡、门区设置、进出权限、时段控制、实时监控、记录查询及报表打印等。门禁控制机能够脱机工作,能够联网管理。系统主机有单门控制机、两门控制机
38、、四门控制机和多门控制机选择使用。另外门禁进出数据也能够作为考勤原始数据;门禁读卡机亦可作为巡更地点用于在线式巡更中。 门禁管理按照通讯方式不同分为可联网门禁系统和不可联网门禁系统。联网型智能门禁控制系统由电脑、通讯转换器、读卡器、控制器、卡片、电锁(或红外对射、三辊转闸)组成。 4.2、门禁系统设计依据门1)用户意图及装饰公司所提供的图纸3)GB50348- 安全防范工程技术规范;3)GA/T 394出入口控制系统技术要求4)GB 50396- 出入口控制系统工程设计规范43、门禁系统结构感应式门禁系统由发卡器、职读卡器、 感应卡、门禁控制器、电锁、485/232信号转换器、管理软件、开门按
39、钮和电源组成。天宇公司门禁系统构简单,只考虑控制四扇门,因此不需要可加装TCP/IP协议模块,因此在初步方案中的立方门禁系统建议加以取缔,因为立方门禁主要用于大型联网型门禁系统。从经济性,实用性,稳定性角度出发,本公司慎重的推出依时利ER-981C门禁系统。该产品是广州市依时利智能科技有限公司的产品。该产品在温州地区有许多成功的案,如温州海悦名邸酒店的门禁、考勤、消费;万和豪生酒店做了我们的考勤、消费、和水控等等。ER-981C门禁系统门禁的组成如下图:ER-981C门禁系统主要由管理软件、门禁控制器、读卡器、磁力锁、出门按纽等组成。管理软件主要功能:权限管理:门禁系统控制着多个门,每个都有不
40、同权限的人才能出入,系统有三种权限控制方式-一是能够根据持卡人身份权限设定有效开门区域(控制器号码)。系统可设有最高权限卡,该卡能够打开系统辖区内所有电子门锁;二是可对每个电子钥匙设置不同的有效开门时段,如企业普通职员只有在正常上班时间段才可有效开门,超出设定时段将禁止开门;三是系统能够设置99个级别,分别对每张卡授权一级别,即可开启对应级别的门。现场监控:系统可对所有的出入控制操作(卡端和PC端)进行全面的实时监控。实时显示进出人员信息及门状态。网络监控:系统可支持操作管理员对整个网络进行全面监控。这包括对任何一个出入点的识别器的控制操作。电子地图:根据现场环境及建筑物布局、结构,制作电子地
41、图,以更直观的方式显示各控制点的状况,如实时显示各个门的状态。区间人员表:系统可在任何时刻列出在人一区间的人员表。这对于突发情况控制和紧急疏散非常有用。记录查询:系统可查询在任何过去指定时刻的系统出入纪录。数据库后备和恢复功能:系统可制作及存储任一时刻的“镜像”以便系统在故障后恢复。识别器的自动数据更新:所有的联机识别器都能够和中央处理机实时交换和更新数据。节假日设置:系统能够预先设置特殊的出入管理方案,以便在节假日全部区域关闭的情况下启动.一年能够设置99个节假日。通行时段设置:系统对于每一个门,能够按照一周每一天设置通行时间段,每天可设置99个时间段。节假日的时间段可一另外设置。如下图所示
42、:自动报警功能:非法使用卡或强行打开门锁等非正常情况下系统会将自动发出报警信号,系统将自动记录非常状况的时间、门号、状态等详细信息,确保门锁安全和事后查证。读卡主机装有防撬开关,当读卡主机被撬时系统可报警。系统联动功能:系统预留有与其它系统联接的接口,根据需要,能够扩充至1024个接口,经过软件编程控制,能够将接口定义成报警输入点或输出点,方便与其它系统联动。门禁控制器:负责和计算机通讯和其它数据存储器协调,配合管理软件的智能处理中心。 本系统采用1个4门控制器,型号为ER-981C。技术参数电压:交流220V+30%控制器电源供应最大功率为40瓦。控制器功耗1W带有后备电池环境温度:0-70
43、最大存储记录量为65000多万条最大配置:一拖四,一个主控器最多可带动四个读卡器输入输出RS485方式与读写器连接,只需引出四根线就可连接四个读卡器4组开门按钮信号输入4组门磁信号输入4组预留信号输入基本功能可设置星期一到星期日每天四个出入时间段和出入卡的权限可设置四个报警信号生效的时间段可设置四个按钮开门生效的时间段可设置四个门锁处于自动常开状态的时间段最大可存储65000条刷卡记录或授权名单;数据具有自动检错纠错功能,保证了系统数据的健壮性能自动识别考勤卡和门禁卡,不用设置切换考勤状态和门禁状态密码时区控制;4位数字。密码重试限制ER-981C读卡器:汉字; 1、显示内容可任意设置,如发布
44、信息、显示公司名称、企业口号等。 2、可读ID卡、HID卡、MIFARE卡; 3、每种卡均可显示卡号及中文姓名; 4、主机与控制箱近距离连接; 5、防拆报警功能,可经过管理员卡使用系统功能菜单恢复正常;管理员不在时,可使用超级用户密码开门后下时间恢复; 6、主机电源由控制箱供给; 7、可存储3万多条刷卡记录(扩展到6万多条); 8、默认通讯速率为38400bps,最高可达115200bps; 基本功能: 1、可设置四个报警信号生效时间段; 2、可设置四个按钮开门生效时间段; 3、可设置四个锁处于自动常开状态时间段; 4、可设置周一到周日每天四个出入时间段和出入卡权限; 5、系统对数据具有自动检错纠错功能,保证了系统数据的可靠性; 6、能自动识别考勤卡和门禁卡,
