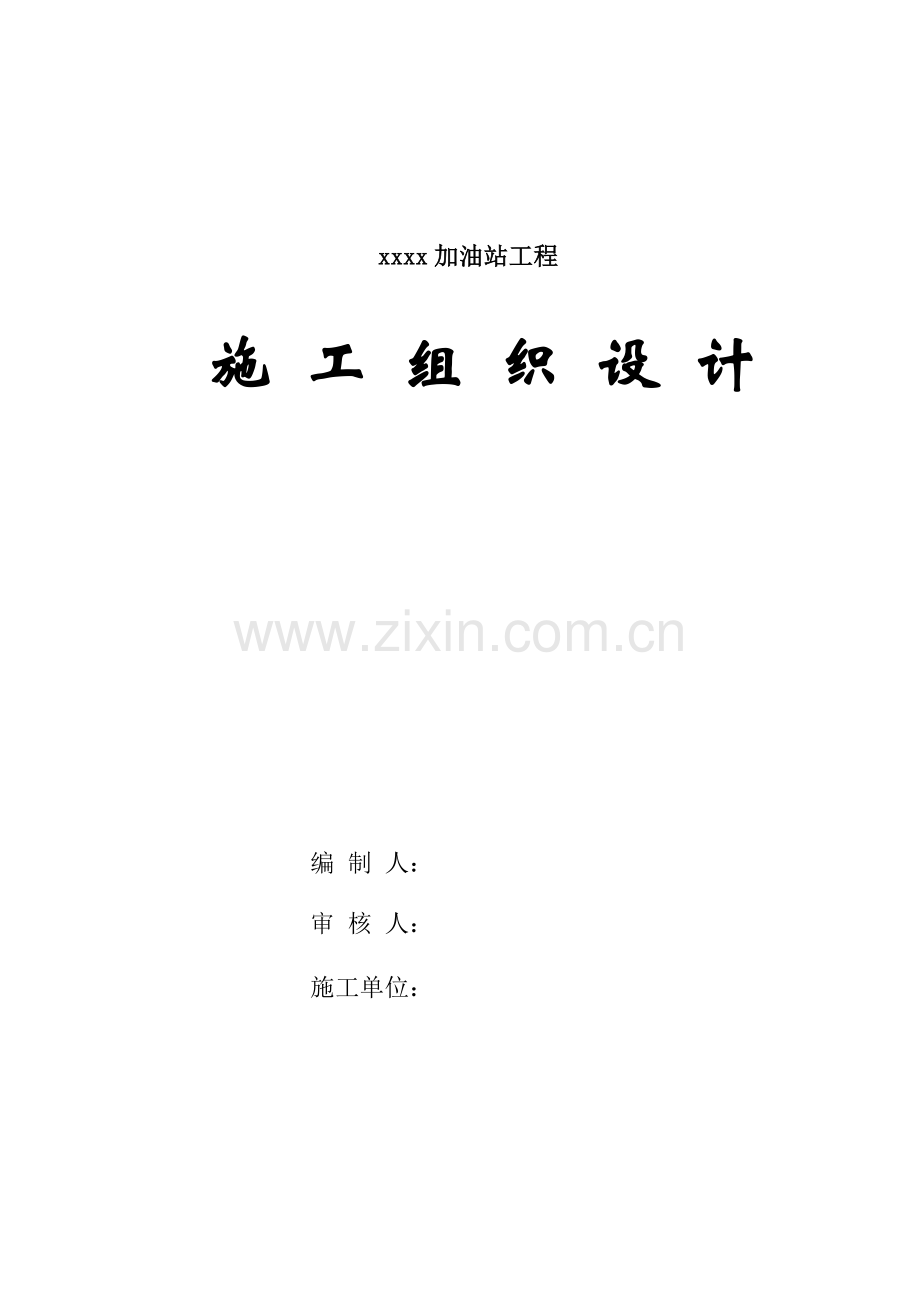

xxx加油站施工设计.doc

xxxx加油站工程

施 工 组 织 设 计

编 制 人：

审 核 人：

施工单位：

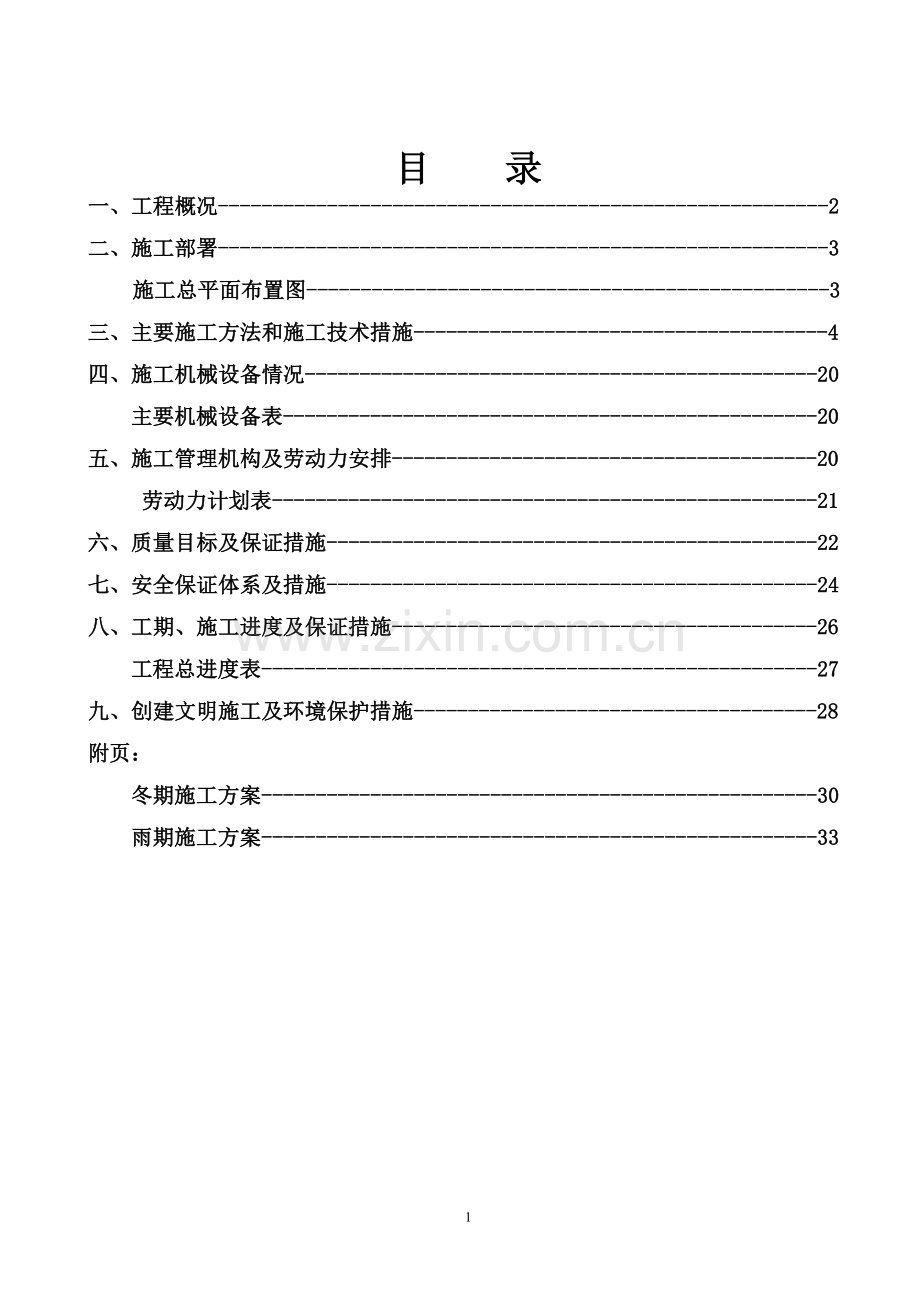

目 录
一、工程概况--------------------------------------------------------2
二、施工部署--------------------------------------------------------3
施工总平面布置图------------------------------------------------3
三、主要施工方法和施工技术措施--------------------------------------4
四、施工机械设备情况-----------------------------------------------20
主要机械设备表-------------------------------------------------20
五、施工管理机构及劳动力安排---------------------------------------20
劳动力计划表--------------------------------------------------21
六、质量目标及保证措施---------------------------------------------22
七、安全保证体系及措施---------------------------------------------24
八、工期、施工进度及保证措施---------------------------------------26
工程总进度表---------------------------------------------------27
九、创建文明施工及环境保护措施-------------------------------------28
附页：
冬期施工方案---------------------------------------------------30
雨期施工方案---------------------------------------------------33

一、 工程概况

该站位于xxxx与德兴大街交叉路口，占地面积XXX平米。
根据中国石油天然气股份有限公司冀东销售分公司XXXX号招标文件及相关设计图纸要求，编制本施工组织设计。
工程说明
本工程主要项目：本工程项目主要涉及到土建、工艺、采暖、电气、给排水、场地及设备基础等项目，主要改造项目如下：
1) 站房XXXm2，辅房XXX m2
2) 罩棚XXXm2。
3) 罐区X具30米3油罐。
4) 单枪加油机X台，双枪加油机X台。
5) 工艺管线安装。
6) 采暖
7) 给排水
8) 电气
9) 场地道路

二、 施工部署及平面图
（一）施工部署原则
本工程结构质量、装修标准高,总工期只有XX天,工期非常紧张.为了保证基础、主体、装修均尽可能有充裕的时间施工.保质如期完成施工任务,施工部署原则如下:
1.空间上部署原则-----立体交叉
采用主体和安装、主体和装修、安装和装修的立体交叉施工。
2.施工顺序上部署原则
按照先地下，后地上，先主体，后装修，以土建为主，专业配合的总施工顺序原则进行部署。
（二）施工准备
1、方案编制计划
序号
计划名称
责任人
编制人
审批单位
1
临水、临电施工方案

项目总工程师
2
土方、支护方案

项目总工程师
3
电气工程施工方案

项目总工程师
4
给排水及采暖施工方案

项目总工程师
5
模板工程施工方案

项目总工程师
6
钢筋施工方案

项目总工程师
7
防水工程施工方案

项目总工程师
8
混凝土工程施工方案

项目总工程师
9
砌筑工程施工方案

项目总工程师
10
地面工程施工方案

项目总工程师
11
屋面工程施工方案

项目总工程师
12
门窗工程施工方案

项目总工程师
13
装饰装修施工方案

项目总工程师
14
脚手架施工方案

项目总工程师
15
龙门架施工方案

项目总工程师
16
冬、雨期施工方案

项目总工程师
17
施工测量施工方案

项目总工程师
18
试验管理施工方案

项目总工程师

2、生产准备
1) 临时道路及围墙
场地周围设2m高围墙，在场地南侧设置大门，并硬化道路 。
2) 生产临时准备
临时办公室设置在场地南侧围墙处，分别为监理、甲方、项目部管理人员办公室、西侧围墙设置厕所，西南处设置食堂，清除地面障碍物，平整场地，设置测量控制网及水准基点，对工程进行定位放线。安排劳动力、施工机械及材料等进场。
3) 临水、电设置
设置建筑生产用水、生活用水，均采用站内水井供水，管径采用DN25镀锌钢管。支管采用DN15镀锌钢管。参照施工机械的选配数量及分阶段使用情况，施工时的最大用电量需要 50kW，能满足施工用电要求。

三 主要项目施工方案和施工技术措施
1.机械挖土施工方法和施工措施
1.1 主要机具：
1.1.1 挖土机械有：挖土机、自卸汽车等。
1.1.2 一般机具有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺以及坡度尺等。
1.2 作业条件：
1.2.1 土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。
1.2.2 建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。
1.2.3 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
1.2.4 开挖有地下水位的基坑槽、管沟时，应根据当地工程地质资料，采取措施降低地下水位。一般要降至开挖面以下0.5m，然后才能开挖。
1.2.5 施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。
1.2.6 选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案。
1.2.7 施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。
1.2.8 在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。
1.2.9 熟悉图纸，做好技术交底。
1.3 工艺流程：
确定开挖的顺序和坡度 → 分段分层平均下挖 → 修边和清底
1.4 开挖基坑（槽）或管沟时，应合理确定开挖顺序、路线及开挖深度。
1.4.1 采用推土机开挖大型基坑（槽）时，一般应从两端或顶端开始（纵向）推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑（槽）的两侧。
1.5 土方开挖宜从上到下分层分段依次进行。随时作成一定坡势，以利泄水。
1.5.l 在开挖过程中，应随时检查槽壁和边坡的状态。深度大于1.5m时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。
1.5.2 开挖基坑（槽）和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。
暂留土层：一般铲运机、推土机挖土时，为20cm左右；挖土机用反铲、正铲和拉铲挖土时，为30cm左右为宜。
1.5.3 在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。
1.6 修帮和清底。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。
1.6.1 槽底修理铲平后，进行质量检查验收。
1.6.2 开挖基坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。
1.7 雨、冬期施工：
1.7.1 土方开挖一般不宜在雨期进行，否则工作面不宜过大，应逐段、逐片分期完成。
1.7.2 雨期施工在开挖基坑（槽）或管沟时，应注意边坡稳定。必要时可适当放缓边坡坡度，或设置支撑。同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。
1.7.3 土方开挖不宜在冬期施工。如必须在冬期施工时，其施工方法应按冬施方案进行。
1.7.4 采用防止冻结法开挖土方时，可在冻结以前，用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气温条件确定。一般不小于30cm。
1.7.5 开挖基坑（槽）或管沟时，必须防止基础下基土受冻。应在基底标高以上预留适当厚度的松土。或用其他保温材料覆盖。如遇开挖土方引起邻近建筑物或构筑物的地基和基础暴露时，应采取防冻措施，以防产生冻结破坏。
2．基土钎探施工方法和施工措施
2.1 工艺流程：
放钎点线 → 就位打钎 → 拔钎 → 灌砂
↓ ↓
记录锤击数 检查孔深
2.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
2.3 就位打钎
2.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。
2.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
2.4 记录锤击数。钎杆每打入土层30cm时，记录一吹锤击数。钎探深度如设计无规定时，一般按表l-6执行。
2.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
2.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
2.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。

钎探孔排列方式
槽宽 (cm)
间距 (m)
深度 (m)
小于80
中心一排
1.5 1.5
80～200
两排错开
1.5 1.5
大于200
梅花形
1.5 2.0
柱基
梅花形
1.5～2.0 1.5，并不浅于短边
2.8 整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。
3．基础钢筋绑扎施工方法和施工措施
3.1 工艺流程：
划钢筋位置线 → 运钢筋到使用部位 → 绑底板及梁钢筋 → 绑墙钢筋 3.2 划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。
3.3 绑基础及基础梁钢筋
3.3.l 按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。
3.3.2 钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。
3.3.3 摆放混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花形摆放。如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小，甚至砂浆垫块可改用铁块代替。
3.3.4 底板如有基础梁，可分段绑扎成型，然后安装就位，或根据梁位置线就地绑扎成型。
3.3.5 基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以1m左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。
3.3.6 钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。
3.3.7 由于基础底板及基础梁受力的特殊性，上下层钢筋断筋位置应符合设计要求。
3.3.8 根据弹好的柱位置线，将柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。
4．构造柱、圈梁钢筋绑扎施工方法和施工措施
4.1 构造柱钢筋绑扎：
4.1.1 工艺流程：
预制构造柱钢筋骨架 → 修整底层伸出的构造柱塔接筋 →
安装构造柱钢筋骨架 → 绑扎搭接部位箍筋
4.1.2 预制构造柱钢筋骨架：
4.1.2.1 先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
4.1.2.2 根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
4.1.2.3 穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。
4.1.2.4 在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
4.1.3 修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内，
4.1.4 安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。骨架调整后，可绑根部加密区箍筋。
4.1.5 绑扎搭接部位钢筋：
4.1.5.1 构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。
4.1.5.2 在砌砖墙大马牙槎时，沿墙高每50cm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接。
4.1.5.3 当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合《多层砖混设置钢筋混凝土构造柱抗震设计与施工规范》（JGJ132）第3.2.5条的规定。
4.1.5.4 砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
4.2 圈梁钢筋的绑扎：
4.2.1 工艺流程：
画钢筋位置线 → 放箍筋 → 穿圈梁受力筋 → 绑扎箍筋 4.2.2 支完圈梁模板并做完预检，即可绑扎圈梁钢筋，如果采用预制骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。
4.2.3 圈梁与构造柱钢筋交叉处，圈梁钢筋宜放在构造柱受力钢筋内侧。圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。
4.2.4 圈梁钢筋的搭接长度要符合《混凝土结构工程施工及验收规范》（GB50204）对钢筋搭接的有关要求。
4.2.5 圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。
4.2.6 楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。
4.2.7 安装在山墙圈梁上的预应力圆孔板，其外露的预应力筋（即胡子筋）按标准图集要锚入在圈梁钢筋内。
4.2.8 圈架钢筋绑完后，应加水泥砂浆垫块，以控制受力钢筋的保护层。
5．混凝土现场拌制施工方法和施工措施
基本工艺流程：
5.1 每台班开始前，对搅拌机及上料设备进行检查并试运转；对所用计量器具进行检查并定磅；校对施工配合比；对所用原材料的规格、品种、产地、牌号及质量进行检查，并与施工配合比进行核对；对砂、石的含水率进行检查，如有变化，及时通知试验人员调整用水量。一切检查符合要求后，方可开盘拌制混凝土。
5.2 计量：
5.2.1 砂、石计量：用手推车上料时，必须车车过磅，卸多补少。有贮料斗及配套的计量设备，采用自动或半自动上料时，需调整好斗门关闭的提前量，以保证计量准确。砂、石计量的允许偏差应≤±3%。
5.2.2 水泥计量：搅拌时采用袋装水泥时，对每批进场的水泥应抽查10袋的重量，并计量每袋的平均实际重量。小于标定重量的要开袋补足，或以每袋的实际水泥重量为准，调整砂、石、水及其他材料用量，按配合比的比例重新确定每盘混凝土的施工配合比。搅拌时采用散装水泥的，应每盘精确计量。水泥计量的允许偏差应≤±2%。
5.2.3 外加剂及混合料计量：对于粉状的外加剂和混合料，应按施工配合比每盘的用料，预先在外加剂和混合料存放的仓库中进行计量，并以小包装运到搅拌地点备用。液态外加剂要随用随搅拌，并用比重计检查其浓度，用量桶计量。外加剂、混合料的计量允许偏差应≤±2%。
5.2.4 水计量：水必须盘盘计量，其允许偏差应≤±2%。
5.3 上料：现场拌制混凝土，一般是计量好的原材料先汇集在上料斗中，经上料斗进入搅拌筒。水及液态外加剂经计量后，在往搅拌筒中进料的同时，直接进入搅拌筒。原材料汇集入上料斗的顺序如下：
5.3.1 当无外加剂时，依次进入上料斗的顺序为石子、水泥、砂。
5.3.2 当掺混合料时，其顺序为石子、水泥、混合料、砂。
5.4 第一盘混凝土拌制的操作：
每次上班拌制第一盘混凝土时，先加水使搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净。
搅拌第一盘时，由于砂浆粘筒壁而损失，因此，石子的用量应按配合比减半。
从第二盘开始，按给定的配合比投料。
5.5 搅拌时间控制：混凝土搅拌的最短时间2min。
5.6 出料：出料时，先少许出料，目测拌合物的外观质量，如目测合格方可出料。每盘混凝土拌合物必须出尽。
5.7 混凝土拌制的质量检查：
5.7.1 检查拌制混凝土所用原材料的品种、规格和用量，每一个工作班至少两次。
5.7.2 检查混凝土的坍落度及和易性，每一工作班至少两次。混凝土拌合物应搅拌均匀、颜色一致，具有良好的流动性、粘聚性和保水性，不泌水、不离析。不符合要求时，应查找原因，及时调整。
5.7.3 在每一工作班内，当混凝土配合比由于外界影响有变动时（如下雨或原材料有变化），应及时检查。
5.7.4 混凝土的搅拌时间应随时检查。
5.7.5 按以下规定留置试块：每班2组。（标养、同条件各1组）
5.8 冬期施工混凝土的搅拌：
5.8.1 室外日平均气温连续5d稳定低于5℃时，混凝土拌制应采取冬施措施，并应及时采取气温突然下降的防冻措施。
5.8.2 配制冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥强度等级不应低于32.5，最小水泥用量不宜少于300kg/m3，水灰比不应大于0.6。
5.8.3 冬期施工宜使用无氯盐类防冻剂，对抗冻性要求高的混凝土。宜使用引气剂或引气减水剂。如掺用氯盐类防冻剂，应严格控制掺量，并严格执行有关掺用氯盐类防冻剂的规定。
5.8.4 混凝土所用骨料必须清洁，不得含有冰、雪等冻结物及易冻裂的矿物质。
5.8.5 冬期拌制混凝土应优先采用加热水的方法。水及骨料的加热温度应根据热工计算确定，但不得超过规定。拌合水和骨料最高温度强度等级小于42.5的普通硅酸盐水泥80℃、60℃。
水泥不得直接加热，并宜在使用前运入暖棚内存放。
当骨料不加热时，水可加热到100℃，但水泥不应与80℃以上的水直接接触。投料顺序为先投入骨料和已加热的水，然后再投入水泥。
5.8.6 混凝土拌制前，应用热水或蒸汽冲洗搅拌机，拌制时间应取常温的1. 5倍。混凝土拌合物的出机温度不宜低于10℃，入模温度不低于5℃。
6．砖混结构、构造柱、圈梁等混凝土施工方法和施工措施
6.1 工艺流程：
作业准备 → 混凝土搅拌 → 混凝土运输 → 混凝土浇筑、振捣 → 混凝土养护
6.2 混凝土搅拌：
6.2.1 根据测定的砂、石含水率，调整配合比中的用水量，雨天应增加测定次数。
6.2.2 根据搅拌机每盘各种材料用量及车皮重量，分别固定好水泥（散装）、砂、石各个磅秤的标量。磅秤应定期核验、维护，以保证计量的准确。计量精度：水泥及掺合料为±2%，骨料为±3%，水、外加剂为±2%。搅拌机棚应设置混凝土配合比标牌。
6.2.3 正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。
6.2.4 砂、石、水泥（散装）必须严格按需用量分别过秤，加水也必须严格计量。
6.2.5 投料顺序：一般先倒石子，再倒水泥，后倒砂子，最后加水。掺合料在倒水泥时一并加入。掺外加剂与水同时加入。
6.2.6 搅拌第一盘混凝上，可在装料时适当少装一些石子或适当增加水泥和水量。
6.2.7 混凝土搅拌时间，400L自落式搅拌机一般不应少于1.5min。
6.2.8 混凝土坍落度，一般控制在5～7cm，每台班应测两次。
6.3 混凝土运输：
6.3.1 混凝土自搅拌机卸出后，应及时用翻斗车、手推车或吊斗运至浇筑地点。运送混凝土时，应防止水泥浆流失。若有离析现象，应在浇筑地点进行人工二次拌合。
6.3.2 混凝土以搅拌机卸出后到浇筑完毕的延续时间，当混凝土为C30，及其以下，气温高于25℃时不得大于90min，C30以上时不得大于60min。
6.4 混凝土浇筑、振捣：
6.4.1 构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。
6.4.2 浇筑方法：用塔吊吊斗供料时，应先将吊斗降至距铁盘50～60cm处，将混凝土卸在铁盘上，再用铁锹灌入模内，不应用吊斗直接将混凝土卸入模内。
6.4.3 浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣，一般浇筑高度不宜大于2m，如能确保浇筑密实，亦可每层一次浇筑。
6.4.4 混凝土振捣：振捣构造柱时，振捣棒尽量靠近内墙插入。振捣圈梁混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。振捣板缝混凝土时，应选用φ30小型振捣棒。振捣层厚度不应超过振捣棒的1.25倍。
6.4.5 浇筑混凝土时，应注意保护钢筋位置及外砖墙、外墙板的防水构造，不使其损害，专人检查模板、钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象，指派专人检修。
6.4.6 表面抹平：圈梁、板缝混凝土每振捣完一段，应随即用木抹子压实、抹平。表面不得有松散混凝土。
6.5 混凝土养护：混凝土浇筑完12h以内，应对混凝土加以覆盖并浇水养护。常温时每日至少浇水两次，养护时间不得少于1d。
6.6 填写混凝土施工记录，制作混凝土试块。
7.屋面、厕所防渗漏施工方案
7.1]屋面防渗漏方案：
质量通病为屋面积水、渗漏、防水层空鼓和收头达不到规范要求及豆石粘贴不牢固。
7.1.1屋面工程所使用的各种防水材料、制品，配件就符合设计要求和先行国家标准的规定。使用前应有质量证明文件并进行复验，确认达到标准后再施工。
7.1.2施工作业人员必须由防水专业队或专业工组成。施工前，应对结构层及各种预埋件穿过屋面的各种管道等按设计要求及规范认真检查。
7.1.3对施工过程的每道工序进行书面交底，对关键部位认真处理，严格按操作工艺施工。
7.1.4防水层施工完后，严禁在上面直接放置重物或其他尖锐制品。
7.1.5做防水试验，检验屋面有无渗漏和积水，排水系统是否畅通，或在雨后连续淋水两小时后进行。
7.2外墙防渗漏技术措施
7.2.1防水严格按照98J标准图要求做。
7.2.2防水材料选用国家认定检测合格的SBS新型材料。
7.2.3制定外墙防渗漏技术方案。
7.2.4.施工人员选用专业防水人员施工。
7.2.5分项隐蔽工程必须经质量监督站验收后方可继续施工。
7.3厕所防渗漏施工方案
　　7.3.1本工程厕所、屋面所进各种材料必须是正规厂家生产的产品，必须有出厂合格证和质量检测报告。
　　7.3.2对各种管材，特别是镀锌管材，采取从管材中间踞开，检查管材里面镀锌情况壁厚情况，防止表里不一，决不允许一根不合格管材用在该农机推广培训中心工程上。
　　7.3.4本工程坚持管道工程与主体工程同步进行，杜绝使用钢管及玛钢件中有弯曲、锈蚀、毛刺、重皮、裂纹、凹凸不平，管件有偏扣、方扣、乱扣、丝扣不全和角度不准。厕所楼板混凝土使用防水混凝土，防水等级为Ｂ6。
　　7.3.5保证卫生间楼地面坡度正确无误。
　　7.3.6要求在厕所楼楼地面上进行灌水试验，灌水深度20毫米，灌水时间24小时，确保用户放心。
8装饰工程施工方法和施工措施
8.1 工艺流程：
墙面浇水 → 吊垂直抹灰饼 → 抹水泥踢脚或墙裙 → 做护角 → 抹水泥窗台 → 墙面充筋 → 抹砂子灰 → 抹罩面灰
8.2 墙面浇水：抹灰前一天，应用胶皮管自上而下的浇水湿润。
8.3 一般抹灰按质量要求分为中级，室内砖墙抹灰层的平均总厚度，不得大于下列规定：中级抹灰棗20mm
根据设计图纸要求的抹灰质量等级，按基层表面平整垂直情况，吊垂直、套方、找规矩，经检查后确定抹灰厚度，但最少不应小于7mm。墙面凹度较大时要分层衬平（石灰砂浆和水泥混合砂浆每层厚度宜为7～9mm），操作时先抹上灰饼再抹下灰饼；抹灰饼时要根据室内抹灰的要求（分清抹踢脚板还是水泥墙裙），以确定下灰饼的正确位置，用靠尺板找好垂直与平整。发饼宜用1∶3水泥砂浆抹成5cm见方形状。
8.4 抹水泥踢脚板（或水泥墙裙）：用清水将墙面洇透，尘土、污物冲洗干净，根据已抹好的灰饼充筋（此筋应冲得宽一些，8～10cm为宜，因此筋即为抹踢脚或墙裙的依据，同时也是抹石灰砂浆墙面的依据），填档子，抹底灰一般采用1∶3水泥砂浆，抹好后用大杠刮平。木抹子搓毛，常温第二天便可抹面层砂浆。面层灰用1：2.5水泥砂浆压光。墙裙及踢脚抹好后，一般应凸出石灰墙面5～7mm，但也有的做法与石灰墙面一平或凹进石灰墙面的，应按设计要求施工（水泥砂浆墙裙同此作法）。
8.5 做水泥护角：室内墙面的阳角、柱面的阳角和门窗洞口的阳角，应用1∶3水泥砂浆打底与所抹灰饼找平，待砂浆稍干后，再用107胶素水泥膏抹成小圆角；或用1∶2水泥细砂浆做明护角（比底灰高2mm，应与石灰罩面齐平），其高度不应低于2m，每侧宽度不小于5cm。门窗口护角做完后，应及时用清水刷洗门窗框上的水泥浆。
8.6 抹水泥窗台板：先将窗台基层清理干净，松动的砖要重新砌筑好。砖缝划深，用水浇透，然后用1∶2∶3豆石混凝土铺实，厚度大于2.5cm。次日，刷掺水重10%107胶素水泥浆一道，紧跟抹1∶2.5水泥砂浆面层，待面层颜色开始变白时，浇水养护2～3d。窗台板下口抹灰要平直，不得有毛刺。
8.7 墙面冲筋：用与抹灰层相同砂浆冲筋，冲筋的根数应根据房间的宽度或高度决定，一般筋宽为5cm，可充横筋也可充立筋，根据施工操作习惯而定。
8.8 抹底灰：一般情况下充完筋2h左右就可以抹底灰，抹灰时先薄薄地刮一层，接着分层装档、找平，再用大杠垂直、水平刮找一遍，用木抹子搓毛。然后全面检查底子灰是否平整，阴阳角是否方正，管道处灰是否抹齐，墙与顶交接是否光滑平整，并用托线板检查墙面的垂直与平整情况。散热器后边的墙面抹灰，应在散热器安装前进行，抹灰面接搓应平顺。抹灰后应及时将散落的砂浆清理干净。
8.9 修抹预留孔洞、电气箱、槽、盒：当底灰抹平后，应即设专人把预留孔洞、电气箱、槽、盒周边5cm的石灰砂浆刮掉，改抹1∶1∶4水泥混合砂浆，把洞、箱、槽、盒周边抹光滑、平整。
8.10 抹罩面灰：当底灰六七成干时，即可开始抹罩面灰（如底灰过干应浇水湿润）。罩面灰应二遍成活，厚度约2mm，最好两人同时操作，一人先薄薄刮一遍，另一人随即抹平。按先上后下顺序进行，再赶光压实，然后用铁抹子压一遍，最后用塑料抹子压光，随后用毛刷蘸水将罩面灰污染处清刷于净。
9屋面SBS防水工程施工方法和施工措施
9.1 工艺流程（热熔法施工）：
清理基层 → 涂刷基层处理剂 → 铺贴卷材附加层 → 铺贴卷材 → 热熔封边 → 蓄水试验 → 保护层
9.2 清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。
9.3 涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。
9.4 附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。
9.5 铺贴卷材：卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法为80mm。
9.6 热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。
10混凝土地面施工方法和施工措施
细石混凝土工艺流程
找标高、弹面层水平线 → 基层处理 → 洒水湿润 → 抹灰饼 →
抹标筋 → 刷素水泥浆 → 浇筑细石混凝土 → 抹面层压光 → 养护10.1.1 找标高、弹面层水平线：根据墙面上已有的+50cm水平标高线，量测出地面面层的水平线，弹在四周墙面上，并要与房间以外的楼道、楼梯平台、踏步的标高相呼应，贯通一致。
10.1.2 基层处理：先将灰尘清扫干净，然后将粘在基层上的浆皮铲掉，用碱水将油污刷掉，最后用清水将基层冲洗干净。
10.1.3 洒水湿润：在抹面层之前一天对基层表面进行洒水湿润。
10.1.4 抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与豆石混凝土相同配合比的拌合料抹灰饼，横竖间距1.5m，灰饼上标高就是面层标高。
10.1.5 抹标筋：面积较大的房间为保证房间地面平整度，还要做标筋（或叫冲筋），以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石混凝土面层厚度的标准。
10.1.6 刷素水泥浆结合层：在铺设细石混凝土面层以前，在已湿润的基层上刷一道1∶0.4～0.5（水泥∶水）的素水泥浆，不要刷的面积过大，要随刷随铺细石混凝土，避免时间过长水泥浆风干导致面层空鼓。
10.1.7 浇筑细石混凝土：
10.1.7.1 细石混凝土搅拌：细石混凝土面层的强度等级应按设计要求做试配，如设计无要求时，不应小于C20，由试验室根据原材料情况计算出配合比，应用搅拌机进行搅拌均匀，坍落度不宜大于30mm。并按国家标准《混凝土结构工程施工及验收规范》的规定制作混凝土试块，每一层建筑地面工程不应少一组，当每层地面工程建筑面积超过1000m2时，每增加1000m2各增做一组试块，不足1000m2按1000m2计算。当改变配合比时，应相应制作试块。
10.1.7.2 面层细石混凝土铺设：将搅拌好的细石混凝土铺抹到地面基层上（水泥浆结合层要随刷随铺），紧接着用2m长刮杠顺着标筋刮平，然后用滚筒（常用的为直径20cm，长度60cm的混凝土或铁制滚筒，厚度较厚时应用平板振动器）往返、纵横滚压，如有凹处用同配合比混凝土填平，直到面层出现泌水现象，撒一层干拌水泥砂（1∶1=水泥∶砂）拌合料，要撒匀（砂要过3mm筛），再用2m长刮杠刮平（操作时均要从房间内往外退着走）。
10.1.8 抹面层、压光：
10.1.8.1 当面层灰面吸水后，用木抹子用力搓打、抹平，将干水泥砂拌合料与细石混凝土的浆混合，使面层达到结合紧密。
10.1.8.2 第一遍抹压：用铁抹子轻轻抹压一遍直到出浆为止。
10.1.8.3 第二遍抹压：当面层砂浆初凝后，地面面层上有脚印但走上去不下陷时，用铁抹子进行第二遍抹压，把凹坑、砂眼填实抹平，注意不漏压。
10.1.8.4 第三遍抹压：当面层砂浆终凝前，即人踩上去稍有脚印，用铁抹子压光无抹痕时，可用铁抹子进行第三遍压光，此遍要用力抹压，把所有抹纹压平压光，达到面层表面密实光洁。
10.1.9 养护：面层抹压完24h后（有条件时可覆盖塑料薄膜养护）进行浇水养护，每天不少于2次，养护时间一般至少不少于7d（房间应封闭养护期间禁止进入）。
11.给水管道安装施工方法和施工措施
11.1 工艺流程：
安装准备 → 预制加工 → 干管安装 → 立管安装 → 支管安装 → 管道防腐和保温 → 管道冲洗
11.2 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
11.3 预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号。
11.4 干管
