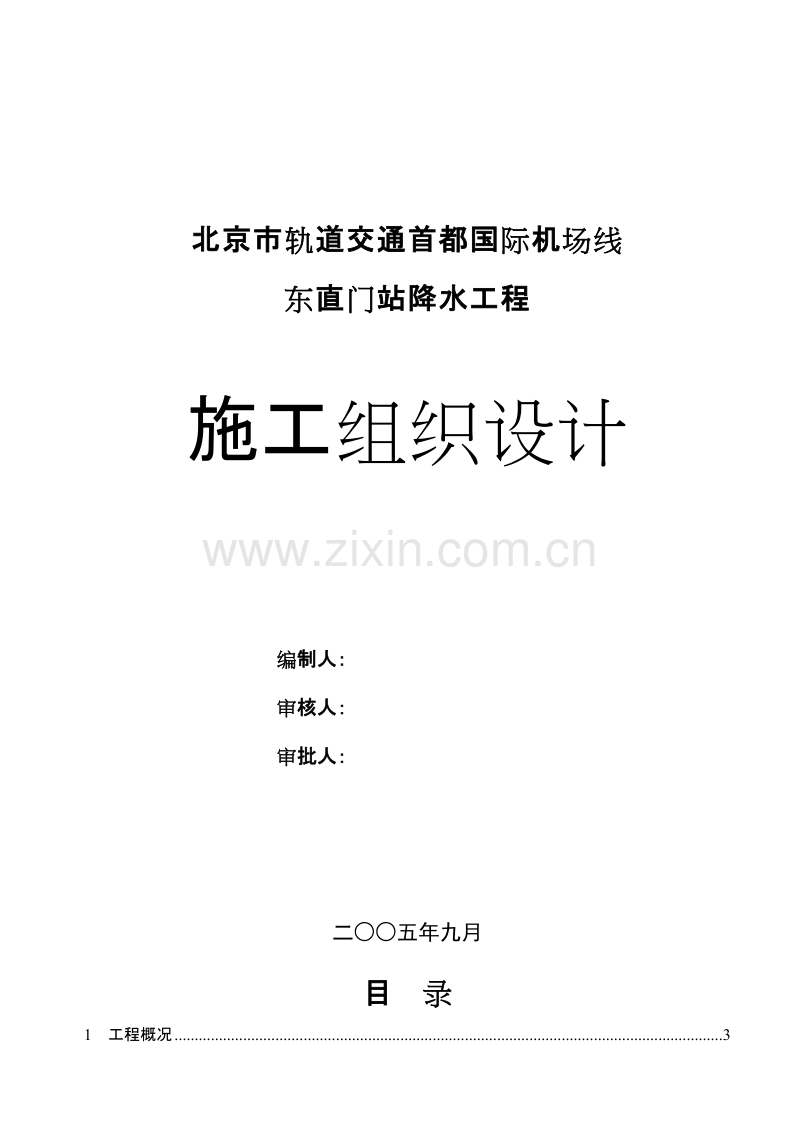

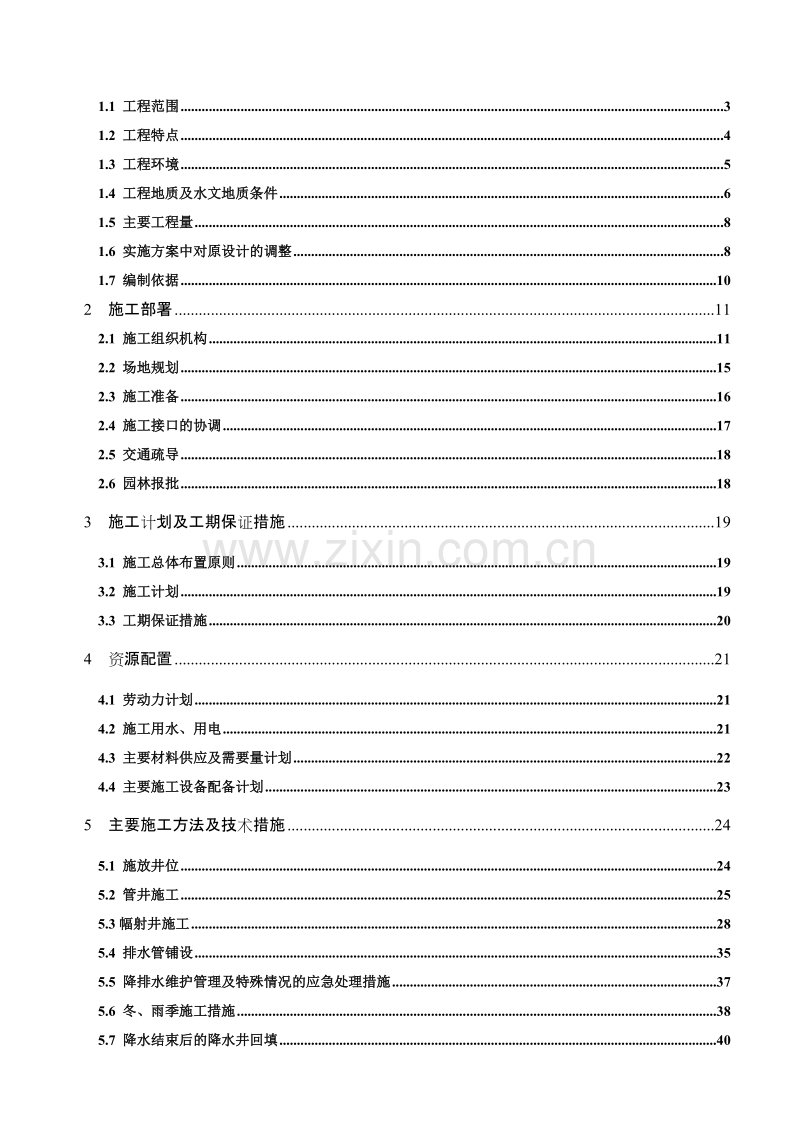

北京市轨道交通首都国际机场线东直门站降水工程施工组织设计编制人： 审核人：审批人： 二五年九月目 录1 工程概况31.1 工程范围31.2 工程特点41.3 工程环境51.4 工程地质及水文地质条件61.5 主要工程量81.6 实施方案中对原设计的调整81.7 编制依据102 施工部署112.1 施工组织机构112.2 场地规划152.3 施工准备162.4 施工接口的协调172.5 交通疏导182.6 园林报批183 施工计划及工期保证措施193.1 施工总体布置原则193.2 施工计划193.3 工期保证措施204 资源配置214.1 劳动力计划214.2 施工用水、用电214.3 主要材料供应及需要量计划224.4 主要施工设备配备计划235 主要施工方法及技术措施245.1 施放井位245.2 管井施工255.3幅射井施工285.4 排水管铺设355.5 降排水维护管理及特殊情况的应急处理措施375.6 冬、雨季施工措施385.7 降水结束后的降水井回填405.8 控制地面沉降，确保地下管线、桥涵及周围建筑物安全的措施415.9机场线东直门站两侧高大建筑物沉降监测方案426 质量保证体系及措施446.1 质量方针446.2 质量目标446.3 质量保证体系446.4 质量职责446.5 质量活动的内容及要求466.6 质量保证措施496.7 工程质量验收507 安全保证体系及措施507.1 安全目标507.2 安全保证体系507.3 工程安全保证措施527.4 人身、设备安全保证措施567.5 消防、保卫措施588 文明施工、环境保护与健康管理管理措施588.1 文明施工588.2 环境保护608.3 健康管理措施619 资料整理及提交61附图1：某市轨道交通某国际机场线东直门站降水施工总平面布置图附图2：东直门站降水施工进度计划网络图附图3：东直门站降水井结构图附图4：东直门站辐射井结构图1、图2、图3附图5：东直门站降水沉降监测点平面布置图1 工程概况1.1 工程范围某国际机场线起点站位于东直门外大街与东直门大街的交汇处，沿东直门外大街向东至东直门外斜街，转向东北沿东直门外斜街下穿东三环路，过东三环路后进入机场高速公路与京顺路间的绿化带，并渐出地面，上跨四环路，然后沿机场高速公路与京顺路间的绿化带至五元立交桥，线路移至机场高速公路东南侧，沿机场辅路至温榆河西岸线路分叉，分别到达首都机场的旧航站楼和新航站楼，行经地区为东城区、朝阳区、顺义区。线路全长为27.76km，其中高架线路长度为21.7km，地面线路长度为0.7km，地下线路长度为4.9km，车辆基地设在现况李天路与规划中的李天高速路之间，面积约10公顷。本次降水施工为机场线东直门车站。图1.1 机场线东直门站交通位置图机场线东直门车站位于东直门立交桥东、东直门外大街北侧，站位布置在东直门公交枢纽城铁13号线东直门站南侧，为东西走向。本站与站位北侧已经建成的城铁13号线东直门站紧邻，与站位西侧地铁2号线东直门站相邻（详见图1.1机场线东直门站交通位置图）。机场线东直门站是机场线的起点站，与地铁2号线东直门站、城铁13号线东直门站换乘。车站外包尺寸长宽高为190.9822.4425.36米，侧式站台宽6米，有效站台长80米，总建筑面积10652平米。由于车站设计预留从地铁2号线下向西延伸条件，所以轨面埋深达26.2米，基坑深度近28米，B段结构距城铁车站外皮2米，覆土厚2.51.2米。受站位附近道路交通、建筑物、地下管线以及地下构筑物的控制，本站结构形式较为复杂，车站主体结构由4段独立结构组成，自西向东依次为西侧单层暗挖双联拱段（A段，结构长34.20m，最大跨度18.74m）、西侧明挖段（B段，四层双跨矩形框架结构，结构长57.70m,宽22.24m）、过折返线段（C段，折返线上明挖单层双跨结构，宽16.82m，高6.2m；折返线下为暗挖平顶直墙结构，宽12.3m，高10.71m）及东侧明挖段（D段，五层三跨矩形框架结构，结构长33.25m，宽22.44m），主体结构总长156m。附属结构包括：最西侧安全线（暗挖单跨单拱结构，长34.73m，最大跨度12.3m），一座施工竖井及暗挖通道（竖井长7.8m，宽6.8m，深31.482m；通道长27.11m，宽5.8m，高13.745m）及由通道向南暗挖一个通道用做设备用房(长13.76m，宽5.50m，高7.20m)，一个暗挖换乘通道与现有换乘方厅相连通（L型，长23.547m+13.176m，宽6.8m），一个换乘通道与现有过街通道相连通，一个暗挖换乘通道与城铁和方厅联络通道相连通，一个无障碍垂直电梯直通地面，车站向北与城铁地下一层换乘大厅及东华广场地下一层留两个换乘通道，三座风亭、三个疏散口直通地面，一个出入口直通地面。车站基本情况见表1-1。 机场线东直门站地铁线路基本情况 表1-1序号位置中心里程长度（m）宽度（m）标高（m）地面标高（m）基底轨顶1车站K0+07519027.014.0614.2739.6943.292竖井K0+0437.86.810.61842.101.2 工程特点1、施工难度大本站降排水施工场地位于东直门立交桥东北角位于东二环上，其下为地铁2号线东直门站，桥东侧连接东直门外大街。东直门外大街为二、三环之间的联络干道，现况机动车道宽度23米为双向三车道、机非分隔带5米，非机动车道7米，道路交通繁忙。站体部分位于已规划的东华广场场地，站体南侧地铁2号线和城铁13号线东直门站及过街通道共用的出入口，以及916路等多条市郊公共起程站。该段路面交通繁忙、地下管线纵横交错，并且受已有2号、13号线支护结构施工影响，因此施工难度大。2、技术要求高施工场地水文地质条件相对较复杂，要求疏干上层滞水、层间水、潜水，并降低承压水位，疏干潜水约10.5米，降低承压水位约4米。并且井位布置受到各方面的限制，站体主要部分均位于二环主路东北侧，其中两眼辐射井位于东西向东直门外大街与二环主路相接位置东直门桥南北两侧，对降水引起的沉降控制要求严格，因此施工技术要求较高。3、工程延续性强降水工程需配合地铁施工延续到主体二衬结构施工结束，不能因故停止或间断降排水。4、施工现场协调配合难度大由于场地内施工的单位较多，且施工场地多处于交通繁华区，施工时需临时占用交通道路、桥下停车场等，施工前内部需协调场地位置、时间安排、用水用电等，外部需与交管、市政、桥梁、园林、环卫、自来水、煤气、电信等部门协调，审批手续繁琐，等待时间长，协调配合难度大。1.3 工程环境对工程施工有影响的环境因素主要包括沿线地下及两侧建筑物、地下管线、既有桥梁等。1、地下及周边主要建筑物本站地下主要建筑物有地铁2号线东直门车站、东直门站出入口及与地铁13号线东直门站间换乘通道及方厅、地下过街通道、东直门交通枢纽的地下2层结构（13号线东直门站）及站后折返线隧道等。周边主要建筑物有紧邻拟建车站的建设中的东华广场。2、东直门桥东直门是东二环主路上重要的交通桥梁之一，同时也是东西向连接二环与三环的主要主干道。车站施工会破坏周围土体应力平衡，如地铁设计施工处置不当围岩土体发生变形，会影响桥梁的正常使用。3、市政管线该段市政管线情况复杂，地下管密集，包括2条3.101.40m和2.20m1.40m的热力管沟、2条2.602.5m和1.501.60m的上水管线、1条1.50m的污水管、1条1.501.60m的电力管沟，以及其它电力、电信、上水、燃气、雨污等众多地下管线。特别是在二环主路东侧站体北端暗挖段埋藏9.104.20m盖板河（护城河），以及7.801.70m暗沟，底部埋深约7.0m。管线主要沿非机动车道和人行便道铺设，部分位于绿地内，埋设深度210m。4、园林、绿地降水工程的辐射井施工涉及园林绿地，主要是二环主路东侧东直门桥南北两侧绿地内的树木和草地，施工时需临时占用。5、公交站牌该站西南角位置辐射井施工涉及二环主路上东直门站站牌附近的广告牌，施工时需部分拆除临时占用。6、地铁支护结构拟建车站紧邻2号线及13号线，前期支护施工的锚杆肯定会对降水井施工造成影响。同时，由于站体采用明挖与暗挖结合的施工方式，在明挖段需要采用桩锚支护，须注意对降水井的破坏。1.4 工程地质及水文地质条件1.4.1 地层本次勘察揭露地层最大深度为52.0m，依据北京城建勘测设计研究院于2005年5月提供的“北京某国际机场线东直门站勘察报告”资料，按照其生成年代、成因类型及岩性，勘察深度范围内地层自上而下依次为： 1、人工填土层（Qml）：粉土填土层：褐色褐黄色，湿，稍密中密，含砖渣、白灰渣、树根等，局部为粉质粘土填土。该层总厚为0.8014.40m，层底标高为29.8940.17m。杂填土1层：杂色，稍密，稍湿湿，主要为砖块、石块，局部为生活垃圾或圆砾填土；2、第四纪全新世冲洪积层（Q41al+pl）：粉土层：褐黄色，密实，湿很湿，属中低压缩性，含云母、氧化铁，局部夹粉砂透镜体。该层厚度变化较大，总厚为1.2010.70m，层底标高为28.8732.37m。粉质粘土1层：褐黄色，硬塑为主，局部软塑，属中高压缩性中压缩性土，含云母、氧化铁；粉质粘土层：灰色，硬塑为主，局部软塑，属中高压缩性中压缩性土，含姜石、氧化铁、有机质。该层总厚度1.403.50m，层底标高为27.3931.00m。粉土2层：灰色，密实，湿很湿，属中压缩性，含云母、氧化铁、有机质；粉细砂3层：褐黄色，密实，湿，属低压缩性土，含云母、氧化铁； 3、第四纪晚更新世冲洪积层（Q3al+pl）：圆砾层：杂色，密实，湿饱和，属中低压缩性土，最大粒径130mm，一般粒径15-20mm，粒径大于2mm颗粒物含量约占总质量的65%，亚圆形，成份以砂岩、辉绿岩为主，连续分布。本层总厚度1.008.80m，层底标高为20.8624.87m。中粗砂1层：褐黄色，密实，湿饱和，属低压缩性土，含砾石；粉细砂2层：褐黄色，密实，湿饱和，属低压缩性土，含云母、氧化铁。粉土3层：褐黄色，密实，湿很湿，属中压缩性土，含云母、氧化铁；粉质粘土层：褐黄色，硬塑，属中压缩性土，含姜石、氧化铁。本层厚度0.806.30m，层底标高为19.4820.65m。粘土1层：褐黄色，硬塑，属中压缩性土，含姜石、氧化铁；粉土2层：褐黄色，密实，很湿，属中中低压缩性土，含云母、氧化铁；粉细砂3层：褐黄色，密实，饱和，属低压缩性土，含云母、氧化铁。卵石层：杂色，密实，湿饱和，属低压缩性土，亚圆形，最大粒径110mm，一般粒径2025mm，粒径大于20mm颗粒含量约为总质量的65；中粗砂充填，母岩成份为砂岩、辉绿岩。本层总层厚为6.008.70m，层底标高为11.0714.47m。中粗砂1层：褐黄色，密实，湿饱和，属低压缩性土，含砾石；粉细砂2层：褐黄色，密实，湿饱和，属低压缩性土，含砾石；粉质粘土4层：褐黄色，软塑，属中压缩性中低压缩性土，含姜石、氧化铁；粉质粘土层：褐黄色，硬塑，属中压缩性中低压缩性土，含姜石、氧化铁。本层厚度3.306.40m，层底标高为6.738.80m。粉土2层：褐黄色，密实，很湿，属中中低压缩性土，含云母、氧化铁；细中砂3层：褐黄色，密实，饱和，属低压缩性土，含砾石；卵石层：杂色，密实，饱和，属低压缩性土；亚圆形，一般粒径2050mm，最大粒径120mm，粒径大于20mm颗粒含量约为总质量的70；中粗砂充填，卵石成份以砂岩、辉绿岩为主；本层厚度10.4016.20m，层底标高为-6.40-8.43m。中粗砂1层：褐黄色，密实，饱和，属低压缩性土，含砾石；粉细砂2层：褐黄色，密实，饱和，属低压缩性土，含砾石；粉土3层：褐黄色，密实，很湿，属中中低压缩性土，含云母、氧化铁；粉质粘土层：褐黄色，硬塑，属中压缩性中低压缩性土，含氧化铁。本层厚度0.501.40m，层底标高为-9.03-10.25m。粉细砂2层：褐黄色，密实，饱和，属低压缩性土，含云母、氧化铁；钻孔未穿透此层。1.4.2 地下水本段施工场地内地下水自上而下分层叙述如下：第一层地下水（上层滞水）：场区内未发现上层滞水水位，但考虑周边地下管道较多，不排除局部因管沟渗漏而存在上层滞水的可能。第二层地下水（潜水）：受周围施工降水的影响，本次未测到该层水。但据城建院2001年3月18日至3月20日观测资料，该层水水位标高为26.3126.65m，水位埋深为14.4014.80m，含水层为圆砾层、中粗砂1层、粉细砂2层等，主要接受侧向径流补给，以侧向径流、向下越流补给承压水及人工开采的方式排泄。第三层地下水（第一层承压水）：受周围施工降水的影响，本次测得该层水已不具有承压性，水头标高为17.1317.50m，水头埋深为23.1023.90m，观测时间为2005年5月3日5月4日。含水层为卵石层、中粗砂1层和粉细砂2层，主要接受侧向径流补给，以侧向径流、向下越流补给承压水及人工开采的方式排泄。第四层地下水（第二层承压水）：水头标高为12.0012.57m，水头埋深为27.9028.60m，观测时间为2005年5月3日5月4日。含水层为圆砾层、中粗砂1层和粉细砂2层。主要接受侧向径流补给，以侧向径流、向下越流补给承压水及人工开采的方式排泄。本站水位降低要求见表1-3。 东直门站水位降低要求 表1-3降水部位结构底板标高/埋深(m)水位标高/埋深（m）降水要求（m）上层滞水潜水承压水上层滞水潜水承压水站体14.0614.2726.65/14.817.50/23.9疏干0.51（疏干）4竖井10.62/31.626.65/15.417.43/24.70.51（疏干）5备 注从各层水位观测时间看，该段时间水位并不是最高的，最高水位应在13月，水位变幅应在12米。 1.5 主要工程量本站设计降排水主要工程量有：1、施工降水井管井48眼，均为抽水井；辐射井3眼（其中一眼利用施工竖井），水平井不少于35眼，辅助井8眼；其中预埋钢管井18眼（明挖基坑内预埋降水井下管16.0m），钢管井6眼。钻井总进尺1904m，辐射井进尺62.8m，水平井进尺约1378m。2、施工暗排工作井室46座，辐射井2座，排水勾头6座。3、下泵66台，安装排水管线2000m。4、施工临时围挡250m。1.6 实施方案中对原设计的调整根据对工程场地的进一步踏勘以及对场地水文地质条件的具体分析，并从工程降水的实效性和可操作性出发，在尽量保持原有设计基础上，对原降水设计进行了部分调整。1、本站降水工程，主要是疏干潜水、降低承压水水位，车站降水井原设计井深有所变动，由原来的31.93m、35.16m改为32m、35m、40m。2、考虑到土建施工中便于降水井的安全防护，将站体内（明挖基坑内）原设计下入600mm水泥管的管井，全部改为下入219/4mm钢管井。同时，结合水位实际情况，钢管下入15.0m，以上部分采用机碎石回填。3、根据我公司五号线及十号线经验，为保证安全、高效进行辐射井施工，根据实际情况，辐射井采用机械施工，所以取消辐射井F1、F3的辅助降水井，并适量增加辐射井水平井。4、为了确保竖井、风道的降水到位，在原设计基础上针对竖井增加1眼的降水井。5、为便于观察单井抽水水量变化和含砂量的控制，将原设计中的主联络管排水方式变更为单井直排，即每个抽水井埋设单根排水管就近与雨污水井相接，排水管全部暗埋于地下。6、受现场交通、管线、东直门桥及已有地铁结构等的影响，布井位置根据实际情况做了适当的调整。但大体保持不变。原设计主要工程量与调整后的主要工程量对比 1-4序号项目原设计工程量调整后工程量1管井井数（眼）54322钢管井（眼）10243井深（m）31.93、35.1632、35、404管井总进尺（m）176310565钢管井进尺（m）332.24786钻进总进尺（m）2095.219047水平井进尺（m）120013788下泵数量（台）6666调整后的设计技术参数见表1-5。 降水施工设计技术参数 表1-5降水部位井类型井径(mm)管径(mm)井管类型井深(m)井间距(m)滤 料（mm）井数（眼）车站管井600400无砂水泥滤水管32.083728219桥式滤水管32.0、35.04、16辐射井竖井32003000/2700钢筋混凝土竖井深度以结构底板下2.0m控制3水平井11450钢管20-50不少于35辅助井600400无砂水泥滤水管40.04-8374219桥式滤水管40.04-8374备注1.7 编制依据1、北京某国际机场线工程东直门站勘察报告（北京城建勘测设计研究院有限责任公司2005地铁详勘J1）2、某市轨道交通某国际机场线工程东直门站降水工程施工设计3、建筑与市政降水工程技术规范（JGJ/T111-98）4、水文地质钻探规程DJ/T014894)5、供水管井技术规范(GB5029699)6、建筑施工安全检查标准(JGJ5999)7、建筑机械使用安全技术规程(JGJ3386)8、建筑工程施工现场供用电安全规范(GB5019493)9、建筑工程资料管理规程（DBJ01-51-2003）10、建筑工程施工质量验收统一标准（GB50300-2001）11、某市施工现场管理标准和文明施工的有关规定12、工程建设管理法规文件汇集（某市建设委员会编）2 施工部署2.1 施工组织机构我公司此前参与了地铁五号线、十号线降水工程，组建了由优秀项目经理、精干的专业技术人员及管理人员组成的地铁降水工程项目经理部（组织机构见图21），目前地铁五、十号线降水施工进展顺利，并已接近尾声。为便于统一协调管理地铁降水施工，资源共享，我公司在此项目部下组建机场线东直门站降水项目分部（组织机构见图22）。图2-1 项目经理部组织机构图项目经理项目副经理项目总工程师乙方代表工程部财经部物资后勤部质量部技术部安保部部部项目一分部项目二分部项目三分部项目五分部项目四分部此机构图按童工的调整过来项目三分部承担本车站降水工程，其主要人员组成如下： 项目分部经理： 刘志元项目分部副经理： 刘恩福技术负责人： 张晓明工程组组长： 段江涛技术质量组组长： 刘秀山材料组组长： 胡成刚安保组组长： 单庆凯围挡及探井施工队材料组技术质量组分部副经理技术负责人项目分部经理安保组工程组钻井施工队洗井及水泵安装队管线铺设及人井施工队清浆清渣运输队辐射井施工队图22项目分部组织机构图项目经理部各职能部门职责：1、项目经理职责：对工程全面负责，组织管理工程的实施，建立工程项目的质量保证体系、安保体系，明确职责分工，确保资源充分配置，搞好施工组织与协调，组织质量检查和评定，抓好各项管理工作确保合同要求全面实现，对工程的质量、进度、环保、安全及文明施工负全面责任。2、项目副经理职责：协助项目经理指挥施工生产，搞好计划调度和质量管理，与生产技术负责人一起落实施工组织设计中的各项要求，制定具体实施方案与措施，确保工程质量与目标的实现，对工程质量进度负重要责任。3、总工程师职责：在项目经理领导下，抓好质量管理，负责组织编写、审核施工组织设计，制定各项技术质量措施，组织解决各种技术及工艺难题，落实质量保证体系，保证过程施工始终处于受控状态；负责审核编写月度报告，实现合同中承诺的工程质量目标，对工程质量负主要责任。4、工程部职责：根据工程进度计划、工程特点和施工规模，组织协调施工进度，调度施工力量和资源配置，并组织有关人员检查、落实计划完成情况。召开生产例会，协调解决生产中的各种问题，传达生产情况和施工经验。负责协调解决工程中与市政、交管、园林、电力、电信、自来水、雨污水、煤气、热力等有关问题。5、财经部职责：负责项目资金的专款专用；负责资金的合理支配和流向，协助项目经理进行工程成本核算与控制；负责允许分包的工程及雇用工人的合同签订，并负责支付分包工程款、职工及雇用工人工资、奖金的发放和材料设备资金计划审核拨付；负责工程的月结算；负责统计、整理各项指标完成情况、工程量的汇总统计和报验，提交月度报告和月结账单。6、物资后勤部职责：负责对供应商的评价选择，对项目材料、构配件的考察、采购、储运和管理工作；负责汇总项目部的材料采购供应计划，并组织采购运输；负责编制项目部所需机械设备计划，合理调配使用，负责后勤供应及服务工作，搞好伙食及饮食卫生，提高机械设备利用率；负责排除机械设备故障，保证机械设备的完好率。7、质量部职责：在总工程师领导下，负责项目施工过程中的质量控制管理工作，指导检查分部分项工程；负责对供应商的资质审查和工程质量检查验收；负责组织相关人员进行质量教育，组织落实工程质量保证体系（公司ISO9001质量体系），使工程质量始终处于受控状态，确保质量体系正常有效运行。8、技术部职责：在总工程师领导下，负责施工组织设计的编制及施工过程中的技术管理工作；做好洽商变更的往来和实施，编制补充施工方案和技术质量措施，进行技术交底工作；负责新材料、新工艺、新技术的推广和实施，并负责本标段全线的沉降监测工作。9、安全环保部职责：在项目经理领导下，负责开展施工现场管理、环保及健康卫生工作；统一协调指导项目部的工作，创文明工地、绿色工地；协助项目部及施工队参施人员进行文明施工环保培训、教育；对施工区、办公区和生活区三个场所从大气污染、水源污染、土地污染、原材料等资源及能源利用、泥浆渣土清理外运、施工噪音、行为干扰七个方面做好环境保护工作，重点是粉尘、噪音和排污进行管理控制；监督管理项目部施工现场泥浆渣土等清理外运工作；负责环境卫生及饮食健康保证等方面对口检查和管理工作；负责组织相关人员进行安全生产教育，组织落实安全保证体系，协助制定各项安全消防保卫管理制度和安保检查、监督整改工作。项目分部成员主要职责：1、项目分部经理：在项目经理的领导下，组织、领导、协调项目分部各组及各专业施工队分阶段完成生产进度计划，确保施工进度及工程质量；负责所辖车站及区间施工范围内的现场管理，对所辖车站及区间的施工进度、工程质量、安全、文明施工、环卫全面负责。负责项目分部的日常管理工作，主持项目工作会议，接受业主、监理指令和土建单位的协调管理、改进工作，搞好与土建单位和外协单位的关系。2、项目分部副经理：协助项目分部经理指挥施工生产，搞好生产计划调度和质量管理，与生产技术负责人一起落实施工组织设计中的各项要求，制定具体实施方案与措施，组织生产，协调各工序、工种之间的工作，协调解决施工中发生的各种问题，保证施工处于良好的受控状态，确保工程质量、进度、安全、环保目标的实现，对工程质量、进度、安全及文明施工负重要责任。 3、技术负责人：在总工程师和技术部的领导下，负责本项目分部所承担部分的总体施工设计的补充完善和落实，负责所在车站及区间降水施工的技术、质量工作，配合项目分部经理及专业施工队队长进行技术质量管理，严格执行各项技术规范、规程及技术标准，进行施工技术交底并落实检查各项技术要求的执行情况，解决施工中的技术问题，积极配合监理工作；负责设计变更洽商工作，负责工程量的验收及对统计工作的审核。4、工程组：在项目分部经理及工程部的领导下，负责组织各站、各区间降水工程的实施，即负责施工进度安排，机械设备调度，施工人员的各工种组织协调，施工工艺确定，施工事故处理等工作。执行各项材料的管理制度，负责各单项工程的质量检验检查工作；有专人负责统一管理配电箱，确保安全用电。协调处理与工程有关的所有外联工作(如市政、交通、园林、环卫、公安、市容、城管等)。5、技术质量组：协助技术负责人编写分项、分部工程施工方案和施工组织设计，执行项目施工设计中的质量管理及有关规程规范，负责所在车站、区间降水工程实施的所有技术工作包括设计变更、测量放线、井位确定、技术交底、水位监测等工作，做好工程质量运行记录及现场施工技术材料的收集、整理、保管和归档工作，对不合格项进行整改，及时将工程质量存在的问题和改进意见反映给有关部门予以解决。负责日常各项质量工作，检查单项工程的自检、互检和交接检工作，以及单项工程的质量验收及工程量报验工作。6、材料组：在项目分部和物资后勤部的领导下，执行各项材料的管理制度，严把材料验收使用关，负责对原材料、成品、半成品、构件等进场材料的质量、数量进行验收，并索取材料证明（如合格证等资料），做好材料的状态标识工作，负责做好工程物资材料的搬运、存储领用和保管工作。7、安保组：在项目分部及安保部的领导下，制定安保体系、健康卫生体系及各种规章制度，确定目标和责任；执行项目安全目标，定期进行各种安全专业和文明施工检查，负责施工现场安全防护及各种设备的检查，发现隐患提出整改措施，作好安全检查记录，并参加事故上报和调查分析工作，协助搞好特殊工种和劳务分包方的安全环保培训。负责管理文明施工和环保工作，严格执行有关文明施工及环保规定，对施工中破坏市政设施、影响市容、影响交通、严重扰民等现象要坚决制止，协助施工人员采取有效措施加以改进，负责检查饮食、卫生、健康等方面的工作。2.2 场地规划2.2.1施工场地布置1、施工场地特点本站西段地下单层段暗挖法施工；13号线站后折返线穿站体段，13号线之下采用暗挖法施工，13号线之上采用明挖法施工；其余段采用明挖法施工。降水井布井方式呈包围状，主要布置在东直门外大街路北非机动车道上（属土建扩建施工围挡范围内），有1眼辐射井位于绿地内，一眼在南侧围挡外，2眼布设在竖井内。由于紧邻已建13号线，有8眼降水井布设在土建明挖基坑内，同时施工范围内管线复杂，对布井和施工均有一定难度，而且安全程度要求高，施工时需符合某市工程施工管理及某市环保规定。对于在绿地内的辐射井施工，由于紧邻东二环主路，钻井施工用水用电、排浆排渣，场地狭小，材料与废弃物的运输困难，且容易污染环境、影响交通，为此要特别注意交通疏导和环境卫生。施工场地布置指导思想：由于土建已经开始施工竖井锁口圈（竖井已经下挖2m左右），为解决交叉施工及便于土建下一步施工的进行，竖井须回填立即施工竖井内及周边降水井，施工完后安排施工明挖基坑内降水井，同时非机动车道上的降水井交通导改报批需要一段时间，而土建扩建围挡（占用非机动车道）在10月份能批复下来，所以在施工竖井周边降水井后，可施工站体北侧的降水井，同时考虑施工站体西南角辐射井，在土建进行扩建围挡后，再进行辐射井的施工。其他降水井待土建施工完维护桩后再进行施工。施工现场规划与管理要求按某市文明安全工地标准进行布置和管理，要尽量减小交通影响，做好环保和环卫工作，争创某市文明安全工地。2、施工现场布置施工现场布置详见附图1（机场线东直门车站降水施工总平面布置图）。3、临时设施安排本站临时设施包括办公区、生活区、小型工具设备库房、机械停放区、材料堆放区等。暂设在土建施工用地内，施工完成后搬迁到较为固定的项目部所在地。办公区及生活区拟利用总包提供板房，位于站体东侧二层活动板房内，其他施工用房自行考虑，根据施工用地面积的大小和现场情况确定。小型工具设备库一般为电缆、潜水泵、小型施工器具等设备的存放场所，一般应配一间小型设备库房，并应设在车站的围挡内。机械停放区是指停放钻机、吊车、运输车等大型施工机械设备的场地，上路施工后，原则上施工设备停放在施工临时围挡区内。材料堆放区是指堆放砾料、水泥滤水管、井管、红砖、水泥等施工材料。原则上砾料和水泥滤水管等按钻机成井的实际进度分批进场，并码放在施工临时围挡内的硬平地面上，尽量减少材料的二次搬运。2.3 施工准备2.3.1 技术准备1、向监理工程师、土建单位提出详细图纸和补充图纸计划。2、在规定时间内向监理工程师报送施工进度、详细的进场施工机械设备表。3、备齐施工所需的表格：即开工申请表、设备材料报验单、施工记录表、水位观测记录表，对各种检测仪器、设备进行标定。4、技术负责人向施工人员进行技术交底和安全交底。5、将施工方案中的工期横道计划、网络计划图、地层剖面图、井身结构图、场区平面图、岗位职责表等有关图表，置于办公区明显位置。2.3.2 施工现场准备1、探明地下障碍物及各种管线，做好井位放线测量的前期准备工作。2、从土建单位处取得坐标控制点、高程点后，在土建单位放出结构中线或边缘线的基础上，由我方复测确认。随后人工布井、物探测管线，人工探井有效后，测量井位，将井位放线测量表向有关部门报验。3、将施工用水引至现场，选好排水口并联系好排渣场地及车辆。4、做好设备进场前的检查验收，材料样品报验，设备停放、材料堆放的场地调查安排。2.3.3 劳动组织准备1、项目部各组配备施工技术员、特殊工种施工员和现场工程师。2、施工技术组负责降水工程中的成孔、下管、填砾、质量检查、水位观测、地下障碍物的探测、井点位置确定等技术工作。3、特殊工种施工人员负责降水工程中的电工、电焊、吊车工、司机、钻机操作等关键工种的工作。4、现场工程师协助负责整个降水过程中的成井质量、降水效果、工程洽商、资料收集、降水竣工报告的编写。5、施工技术人员和特殊工种进场前进行技术培训，培训考核合格后可进入岗位。6、除清渣清浆运输另行委托外，组织5个专业施工队：围挡探井施工队、钻井施工队、管线铺设及人井施工队、洗井下泵作业队、辐射井施工队，并已经做好进场准备，目前探井施工队已进驻现场进行施工。2.3.4 设备物资准备1、对施工设备全面检修，使设备完好率达到100；并根据施工机械及工器具的数量及特点，准备了足够的备用机械和工器具，可以确保工程的施工连续进行。2、与信誉较好的材料供应商签定供货合同，对各种需要实验检验的材料送有关部门检测鉴定，筛选优质材料，杜绝不合格材料进入现场，需要报验的材料及时报送监理，确定供货厂家和规格品种。2.4 施工接口的协调2.4.1 与总包方间的协调1、在开工前的施工准备阶段，与土建总包方有关方面主动联系，了解土建结构的施工方法、进度计划以及工程中有关难题，树立为土建工程提供满意服务的意识，加强联系，搞好协作，确保合同要求的全面执行。2、参加由业主或总包单位主持召开的各种例会和协调会，解决施工过程中出现的问题。3、根据总包的施工安排，组织站体的降水工作，确保土建方施工进度，积极组织各阶段的降水施工。抓紧利用土建方已征用场地，在围挡范围内进行降水施工。4、本着为土建工程创造安全施工环境的前提，积极配合土建方施工，及时提交施工期间的各种资料、记录、报表等，接受总包对降水工作协调管理的意见，针对意见及时采取必要的补救措施，搞好服务和配合工作。5、遵从总包对工作场地或材料存放的安排协调，积极配合总包对施工场所及文明施工的管理，提供满意服务。2.4.2 与设计、监理间的协调1、服从、遵守、执行监理的指示和指令，提供工作便利，积极配合监理工作。2、降水设计方案变更需取得各方同意，并在施工方案中写明，经设计、监理批准后实施。3、对施工图中出现的问题，及时向监理汇报，并向设计方提出征询意见，征得设计人员同意，做相应的设计变更，方案批准后方可进行施工。4、严格执行监理规程，按监理职责要求办事，按合同规定向监理工程师提交不同项目和内容的工程报告，并供监理审批，主要项目有施工组织设计、进度计划、各种设备材料报验、测量检查成果、工程报验、工程计量、工程事故等。5、在施工过程中，严格按照经业主及监理工程师批准的“施工组织设计”进行质量管理。在班组“自检”和质量部门专检的基础上，邀请监理工程师的验收和检查，并按照监理要求，予以整改。6、所有进入现场使用的设备、材料、器具、成品、半成品均主动向监理工程师提交产品合格证书或质保书，主动递交检测结果报告，所使用的材料、设备要完全符合设计要求。7、分部分项工程均要执行工序质量报验制度和操作规程，严格执行“上道工序不合格，下道工序不准施工”的准则，监理工程师到现场检查监督施工，有可能出现的工作意见不一致的情况，遵循“先执行监理的决定后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。8、安排管理人员出席由监理工程师主持的甲方、乙方、设计人、其他承包人召开的每周一次的生产例会。9、每周召开一次生产例会，并提前24小时通知并邀请监理参加会议，向总包、监理和各有关单位汇报工程进展状况及需要解决的问题，使有关各方了解工程的进展及质量情况，及时解决施工中出现的困难和问题。根据工程进展，还将不定期地召开各种协调会，协调解决与社会各业务部门有关的问题，以确保工程进度。10、按监理规程向监理工程师按时报送各类报表和施工记录。2.5 交通疏导本站大部分降水井位于土建后期扩建围挡范围内，有两眼辐射井局部涉及交通围挡，1眼位于东直门桥东南角、二环辅路东侧绿地内，该位置需拆除二环辅路东直门站牌附近的一个广告牌，；1眼位于东直门桥东北角、东直门外大街北侧非机动车道内，该位置需将土建南侧围挡往西延伸10m左右。围挡方式、占地情况见附图1。辐射井施工时，进出场一般安排及围挡的迁移一般在夜间10:0
