校园安防系统的设计方案.doc

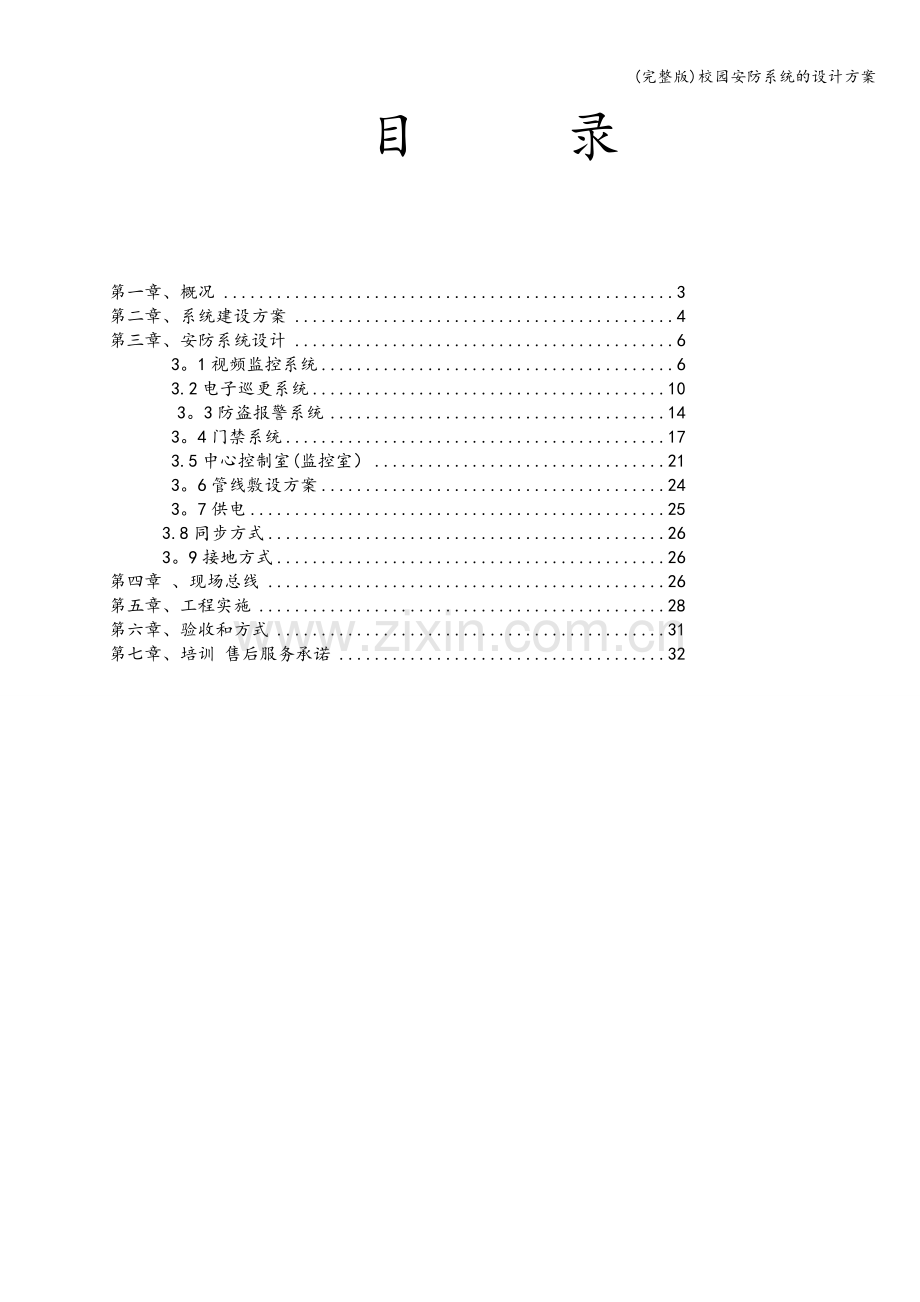

(完整版)校园安防系统的设计方案校园安防系统的设计方案第四组二0一五 年10月25日目 录 第一章、概况3第二章、系统建设方案4第三章、安防系统设计6 3。1视频监控系统6 3.2电子巡更系统10 3。3防盗报警系统14 3。4门禁系统17 3.5中心控制室(监控室）21 3。6管线敷设方案24 3。7供电25 3.8同步方式26 3。9接地方式26第四章 、现场总线26第五章、工程实施28第六章、验收和方式31第七章、培训 售后服务承诺32第一章、概况南京工业职业技术学院简称南工院，是一所全日制公办普通高校.其前身是中国近现代民主革命家、社会活动家、教育家黄炎培先生于1918年在上海创办的中华职业学校，该校是中国教育史上第一所专门从事职业教育并以此冠名的学校。南工院毗邻南京钟山风景区，有仙林、中山、天堂三个校区，占地面积1360余亩，建筑面积近40万平方米，在校生13000余人，拥有固定资产总值9.04亿元,教学科研仪器设备总值1。14亿元，馆藏图书近100万册.1. 项目需求：a) 对整个校园的主要出入口、主要道路、校园周界、重要部门、重要实验室、重要保护区域进行实时的视频监控，有效的预防各类案件的发生,并对各个监控点进行全程的录像，从而为日后的事件取证提供一个有力的依据.b) 对校园周界、重要部门、重要实验室、重要保护区域进行多层次的入侵防范，并对各类报警事件进行记录，从而为平安校园的建设提供一种有效的手段。c) 在学校的重要部位设置巡更点，并根据区域、时间设置巡更计划,并对每次的巡更计划进行实时监测，实现在线电子巡更功能，从而为平安校园的创立保驾护航。d) 安防一体化平台的建设，有利于日常的操作及管理,从而为平安校园的实施提供一个可操作性更强的管理平台。e) 强大的智能联动机制，发挥安防系统的最大性能,从而为平安校园的建设提供一个更有力的“技防”支持。2. 需求分析:要想实现上述的项目需求，我们必须建设的安防项目有闭路电视监控系统、电子防盗报警系统、电子巡更系统，而且闭路电视监控系统必须和防盗报警系统之间、电子巡更系统必须和闭路电视监控系统之间实现有机的联动功能,同时整个安防项目的建设必须符合“数字化校园”的发展趋势.第二章、系统建设方案 1。设计原则:（1） 采用先进、成熟、可靠及实用的技术。（2） 系统具有集中统一的管理能力,为管理大大提供方便。（3） 系统具有开放性、可扩性、兼容性和灵活性。（4） 系统的设计和产品的选择国际化、标准化、规范化.（5） 系统必须具有安全性、可靠性、容错性。 （6）合理的性能价格比。2.设计依据： 招标文件 GB/T50314-2000智能建筑设计标准 GB5017493电子计算机机房设计规范 GB50057-94建筑物防雷设计规范 GBJ23292电气装置安装工程施工及验收规范 GB4943-95信息技术设备(包括电气事务设备）的安全 GB/T75-94安全技术防范规范工程技术规范 GB5019894民用闭路电视监控电视系统工程技术规范 JGJ/T1692民用建筑电气设计规范3.系统结构图第三章、安防系统设计 3.1视频监控系统1.系统组成 视频监控由摄像、传输、记录（录像）、控制和显示及电源等主要部分组成。依据校园特点，视频监控范围主要是学校大门、教学楼、操场、宿舍以及主要道路。上图画出了一个校园的前端系统图。在学校操场、大门网络安装百万像素高清高速球形摄像机,校区、教学楼、信息楼等重点建筑的外围则使用室外一体化球型摄像机，主要道路、及宿舍、食堂等建筑的外围则安装网络红外一体化枪机。这些数据信息然后通过交换机或者路由器，将数据上传给监控中心。监控中心可以任意监看、调用控制这些终端设备。 架构说明:DISM2000/MCSH：管理控制中心服务器 对所有的用户、RVS、客户端等进行统一管理。DIS-M2000R/VSS-16H: 16盘位存储服务器 接收设备的视频和报警数据，转发给用户，或直接存储到本地或NAS等设备上。网络管理中心软件支持图像的实时预览，电子地图显示，云台控制，本地存储，语音对讲等功能;支持拖拽技术，支持显示模式自定义，支持轮循显示，支持远程和本地回放。中心系统通过IE浏览器或软件,登陆需要监看或者录像的校区。当校区有报警信号、发现可懝人员的时候,软件视频自动切换到该路视频，并同时进行录像、产生报警声音等.也可通过话筒进行语音对讲，通知提醒学校保安人员.监控中心也可以是一台便携式电脑，与局域网或者互联网连接后,通过有权限的口令同样可以登陆学校任意一台网络摄像机（与中心不冲突）。这种监看方式，非常适合领导的随时抽查。2. 系统布点根据需求，布置了92台摄像机，这92个摄像点作为主动防范手段,随时监控和摄录事件发生的过程，及时发现与避免可能发生的突发事件和在案发后为公安部门破案以提供事实根据佐证。摄像机分布防护范围编号名称摄像机型号监控区域数量备 注1红外球型摄像机缔佳DIS-MD2700IR办公楼、科技信息楼、教学楼13配立竿2半球摄像机 缔佳 DIS9336IP办公楼走道33网络红外一体化摄像机缔佳DIS-209H/IP主要道路、学校周边、食堂、宿舍及教学楼走廊724网络百万像素高清高速球形摄像机缔佳DIS-D9018UR/IP校园主出入口、操场、及重点监控区域4配立竿这92个布防点，基本上满足了校园监控的实际需要，不论是校园主出入口，次出入口或者教学楼、办公楼等重点区域的监控、均达到了一览无余的地方,同时也能进行日夜监控。 3。主要设备配置表序号产品型号品牌数量单位1红外球型摄像机DISMD2700IR缔佳13台2半球摄像机DIS9336IP缔佳3台3网络红外一体化摄像机DIS-209H/IP缔佳72台4网络百万像素高清高速球形摄像机DIS-D9018UR/IP缔佳4台5网络视频服务器DISVS101D缔佳13台6网络管理中心软件DISM2000缔佳1套DISM2000A缔佳1套DISM2000H缔佳1套DISM2000R缔佳1套DISM2000L缔佳1套7管理中心服务器DISM2000/MCSH缔佳1台DISM2000L/STS-H缔佳1台DISM2000H/VMSH缔佳1台DIS-M2000A/AMS-H缔佳1台DISM2000D/DUSH缔佳1台DISM2000R/VSS-16H缔佳3台8硬盘1T自购40台9网络键盘DISKB800缔佳1台10高清解码器DISVD101H缔佳4台11液晶监视器DIS-M42LA缔佳4台12监控管理电脑联想3台13电视墙机柜宏石1台14监控控制台1台4防雷器TTSCoaxNCATV/S北京同为50台5光纤收发器Nnet10/100MDLINK30台6尾纤立浮65根7桌面交换机TPLINK15台8汇聚交换机TPLINK2台9UPS山特1台10线管联塑3000米11室外防水设备箱30台12光缆烽火2500米13融纤盒30台14理线架国标115光配单元国标2套16配线机柜国标1台17盘纤器国标1套18电源线RVV21天城2500米19网络线一舟2500米20辅材国标1批4. 数字监控安防系统架构分析1) 数字视频编解码系统数字视频编解码器支持H.264、MPEG2、MPEG4、MJPEG等多种标准编码格式，提供各种密度的规格，可支持实时流和存储流双流设计，并能够支持高至4Mbps的高清码流或低至128Kbps的标清码流并且可以根据用户需求任意调整，数字编解码设备,采用电信级制造工艺，可以基于各种网络环境高质量、可靠满足各类网络监控前端编码、存储和解码的需求。2) 网络视频存储系统专业的IP存储技术和强大的数据管理服务器构建完善的网络存储系统,存储资源可以根据需求分布式部属并加以统一资源管理和调度，支持动态存储资源管理、在线部署,可以基于统一平台满足不同存储质量、容量和服务质量的需求，可以提供完善的备份和存储生命周期管理功能，同时视频图像的SAN高效存储和数据保护功能，同时能够支持重要数据的NAS备份。3) 系统管理平台视频管理服务器、数据管理服务器、客户端和流媒体服务器，视频管理服务器是用于集中认证、注册、配置、控制、报警转发控制的专用信令服务器，可以实现完善的视频编解码设备网络管理功能，支持多台信令管理服务器相互协同工作组建多级多域的管理平台。数据管理服务器主要功能为管理存储设备、存储资源和视频数据，支持对系统所有存储资源进行全方位的监控和管理,支持不间断的视频检索、回放等业务客户端软件可以提供友好方便的人机界面功能，包括监控对象的实时监视监听、查询、云台控制、接警处理，并集成了基本的GIS功能方便用户操作。4) 承载网络系统系统采用网络资源对前端视频编码器传输的数据进行接入、汇聚、交换，通过设备自身安全特性和防火墙等实现对边界安全接入的控制,同时可通过网络本身的设备、协议冗余实现整个监控网络的稳定性。本次数字视频监控系统涉及部分视频安防监控系统和部分视频安防监控系统，视频监控点主要设置在和楼宇部分公共区域，如重要出入口、地下停车场等重点区域的实时监控，其中部分涉及彩色半球33个，25个固定枪式摄像机,21个彩色一体化快球摄像机和12个电梯轿厢专用摄像机，共91个视频监控点。E3自营部分涉及彩色半球68个，191个固定枪式摄像机，49个彩色一体化快球摄像机和15个电梯轿厢专用摄像机，共323个视频监控点；和商业部分按照相互独立的管理方式进行设计，两个部分的视频监控系统能够分别独立运行和管理。 3。2电子巡更系统（一）项目要求:1. 根据管理要求对校区公共场所及校区的周界设置巡更点和巡更路线。2. 根据学校的具体情况，对小区外围及大楼内共布置了30个巡更点，管理部门可以根据需要随时增加巡更点。3. 可编排巡更路线。4. 系统采用非在线式.5. 巡更点选用接触型读写器，且能非联网运行。（二）设计构思 系统采用艾立克/以色列系统。 电子巡更管理系统的作用在于考核巡逻人员,确定他们在一定的时间内到达规定的巡逻点。对物业管理而言，采用巡逻管理系统能够杜绝传统签名方式产生的冒签或被签的问题，确实复核巡逻人员是否善尽职守,同时可有效降低管理人员的工作量及管理成本. 根据项目要求和小区物业管理的实际情况,本系统选用以色列艾里克公司生产的电子巡更系统。巡逻人员携带感应式巡更器（信息采集器）到各指定的巡更点，将感应式或巡更器在信息钮前面晃一下，读取信息芯片上的地址编码，在完成一个巡视任务后,在主控室内将感应式巡更器的记录信息读入到计算机中，监督人员在计算机中可以查阅及管理巡逻人员的工作情况.（三）系统组成 电子巡更系统的配置定为信息片30只(具体数量根据实际需要可增减）,巡更棒3只和多媒体计算机及管理软件一套。1. 管理软件运行平台为WINDOWSXP操作系统巡更人员登记巡更点登记巡更时间设置、工作班次设置巡更任务安排：一周内各班次工作人员设定巡更点编辑：信息点增减、信息点号的更改设置巡更器：为工作人员分配巡更器读取数据记录数据处理：存盘、打印、查询修改设置:密码更改,串行口选择2. 信息芯片 采用无线电感应棒作为信息芯片，并内置不可修改的全球唯一的编码.3. 信息采集器 工作频率：134。24KHZ感应距离：10-20CM碱性电池可以保证使用一年而无需更换掉电数据保存20年以上内置实时时钟可以记录每次作业的时间表LCD/ LED 显示日期、时间及工作状态4. 系统功能（1） 无需布线、安装简易操作方便，对使用人员要求不高。（2） 高度省电，使用普通锂电池可维持一年。（3） 信息钮系统系列产品兼容,设备升级方便。（4） 信息点由金属浇注而成，牢固可靠，适应各种恶劣环境,双电池设计保证无掉电之忧，碱性的9V电池可连续使用一年，安装方便，可任意的安装于各类建筑物或物体的表面，并可施以表面保护色。（5） 巡更器（信息采集器)具有128K的内存容量,可自动记录5000个以上的数据，操作5000个记录后，能重新刷新；内置实时时钟，可自动记录采集器的日期和时间，精确到秒;外有环型金属挂钩的便携式设计.系统软件可报告详尽记录巡逻地点、时间、偏差及楼宇设备状况。（四）主要配置器材序号名称型号品牌产地单位数量1信息钮1990A-F5艾立克 只302信息钮架1990A-F5艾立克只303巡更棒DR168P艾立克只30 4软件DRV2.0艾立克套15信息下载器DR-168PT艾立克台1（五）系统布点表序号名 称型号 数量区域巡更点1信息钮1990AF55办公楼、科技信息楼、教学楼2信息钮1990A-F55办公楼走道3信息钮1990AF510主要道路、学校周边、食堂、宿舍4信息钮1990A-F510校园主出入口、操场、及重点监控区域附：电子巡更电原理图3.3防盗报警系统 报警系统由周界报警系统、室内报警系统和紧急报警系统组成.各报警子系统可以通过报警主机、报警联动控制箱和报警中心管理软件与整个校园安防系统连动,在发生警情的同时可以联动视频安防监控系统显示报警区域的实时图像.(一)周界报警子系统周界报警系统在校园安防系统通常安装在室外环境中，主要应用于重要位置的校园围墙，重要建筑物外围，如：教学楼周围,实验楼周围等场所。周界报警系统设备采用的主要类型有红外对射报警探测器、震动电缆、电子围栏、微波探测器等设备。(二).室内报警子系统室内报警探测器主要用于重要地点的入侵探测，如财务室，贵重物品库房、危险品库房、设备机房、重要机密档案室、和其他需要进行报警探测的场所.室内报警探测器的主要类型有红外探测器、微波探测器、红外微波双鉴探测器、玻璃破碎探测器、振动探测器等。可以根据需要报警设备的位置选择相应的报警探测器。(三).紧急报警子系统紧急报警系统包括在校园各部位安装的紧急报警按钮，在遇到突发性时间时手动触发按钮发出报警信号,呼叫支援。（四）。 报警系统的控制设备各种报警探测器和紧急报警按钮接入报警管理主机和中心报警管理电脑，通过报警主机和电脑可以设置每个报警点的布防时间并监测每个报警点的设备状态。通常在大型报警系统中均采用大型总线式报警主机。通过报警联动输出模块可以实现系统与视频安防监控系统联动，自动调用报警点的实时监控图像；可以自动控制报警现场灯光的开闭；可以向值班人员发出报警信号；可以在电子地图或模拟屏上显示报警点的位置；可以通过电话自动拨号器拨打预先设置的报警电话发出警报.1。入侵报警系统的构成系统采用总线式报警主机， 报警主机与报警管理计算机相连,计算机内安装报警平台管理软件，报警信息可以在计算机中以电子地图显示，并可以发出声光报警信号同时与监控系统联动。报警信号在电脑中以彩色中文仿真图表示。入侵报警系统为保安管理系统中的子系统之一,其他系统，如门禁系统、巡更系统及视频安防监控系统均能在同一管理计算机以多窗口形式操作及内部信息交换。在发生警情时， 计算机中的图标报警与警号同时持续发出报警信号直到报警器被复位时报警信号停止。所有报警系统的后备电源由不间断供电（UPS)系统提供.在正常供电中止时， 系统的时钟和数据档案随机存储器（RAM)应由不间断供电系统保持供电不少于30分钟。系统设备有钥匙开关和防拆装置, 只有被认可的系统管理人员才可以关闭系统或接近电子线路.2. 解决方案 对于防盗报警系统,依据前面的各项分析和产品特性，在本次解决方案中，推荐采用INANTER的SIMS1000大型总线制报警控制系统.根据各现场报警子系统的点数、控制要求、防范的对象，SIMS1000报警硬件平台提供了如下的几种组成结构：a) 以SIMS1000各类总线扩充模块（AW-BIX01/02/04/08/16报警输入模块、AWBK06C六防区报警键盘、AW-BK06CTL双通信六防区报警控制键盘等）和分控键盘AW-BK00CS为主体的局部报警子系统b) 以SIMS1000硬件平台中的AW-BM1600区域管理主机的现场可独立控制的局部报警子系统上述两种组成结构中，如下图所示：各类探测器接入到相关的核心设备以后,通过网络接口模块（AW-NC100)接入到校园以太网中，从而实现整个安防系统中的各局部报警子系统的联网功能。3。报警软件的功能1) 系统软件由两大部份组成,第一部份是网络通讯部分，由主机定时产生各巡问讯号，将外界每一收集器之报警及输出连动情况一一直接进行控制。第二部份为数据库管理，有关报警讯息输出连动控制及中文电子地图之控制等。2) 当选择系统管理状态时,只有必需认可之通行密码口令才可进行修改数据库资料或索取报告。在没有人员操作时，系统在休眠一段时间后自动关闭。3) 系统的电子地图能在系统软件中进行作图编辑及修改,用户可使用鼠标作输入坐标，通过菜单,制作电子地图.用户可随意修改各报警探测器的位置、种类及参数.4) 系统以电子地图方式显示.5) 各报警探测器通过不同代号代表,在接收到报警时发出红色闪烁颜色.6) 系统电子地图提供不少于32种颜色显示供选择，并提供自定义颜色功能。7) 在接收到报警讯号时，报警地点显示在报警地图上,如同时发生多个报警点则在显示图像下方列出报警点所在位置图标，同时顺序显示其余跟随的报警点位置图标，同时联动附近的闭路电视摄像机作实地视像监视及录像。8) 当报警点被保安人员在电子地图上确定后，可利用鼠标移至下方的待接图标,按下鼠标放大报警点所在的电子图。操作系统可以在同一时间内以 “窗口”方式显示多种资料，以便对不同现象进行分析。9) 软件数据库能保留所有报警探测器的报警时问，复位时间、地点、探测器编号、持续时间、等资料。10) 报警系统均采用正版软件3.4门禁系统在众多门禁应用项目中，射频门禁系统的应用最为普及，它可以在企、事业单位内部使用，ID代替钥匙，能记录人员进出刷卡时间,系统的安全性、可靠性非常高，使单位内部出入控制电子化、制度化.整套系统方便使用者，便于管理。 1。系统构成整个门禁系统(指纹门禁控制器：由门禁控制器，磁力锁，门禁专用电源盒，出门按纽，门铃，卡片,闭门器组成。 2.功能优势1)、操作简单 使用方便蓝底黑字的中文大液晶显示，显示更清晰明了；采用高清晰的语音还原技术，具有高质量的人性化语音提示；机器可脱机注册卡片，并可上传到管理软件；方便的盘采集功能，无须连接电脑便可采集数据。2）、速度更快 容量更大采用ARM体系架构的32位微处理器，机器整体性能提升50；机器有2M的存储容量，可注册5000个用户卡和密码，存储8万条记录。存储容量可扩展到4M,可支持1万个用户使用，最多可存储28万条记录，完全能满足大中型客户的考勤需求. 规格及技术参数内容/型号KD-32KD-36KC-35KD-24读卡时间0。6秒0。8秒0.6秒输入电压DC5VDC12V功率3W工作温度0C+45C工作湿度20%80%RH显示128x64LCD(四行中文大液晶）存储容量2MB实时时钟有注册卡数500010000记录数8000040950U盘功能有无无无内部响铃有RS232/RD485有TCP/IP无有有有通讯波特率9600 19200 38400 57600 115200通讯距离RS232：12米 RS485：1200M适用卡类EM125EM125MIFARE 1卡EM125感应距离6CM12CM3-8cm6CM12CM认证方式刷卡、工号+密码后备电池有无有无语言中文简体、中文繁体、英文、韩文门禁功能无有有简单门禁磁力锁：技术参数：规格:476X53X29。5mm;本锁拉力:600KG；工作电压：12VDC；工作电流：0。45A;持续电流：0。45A；安全类型:通电上锁，断电开锁门禁专用电源盒:功能:带延时功能及电压信号输出产品规格：1776.5cm 输入电压：180-240VAC输出电压：12VDC/16VDC最大输出电流：5A出门按钮：有NO/NC输出接口电锁专用开关 3。系统拓扑图3。5中心控制室(监控室) 控制室是安全防范系统的神经中枢，应具备以下条件及功能：（一)控制室基本要求:1. 地面光滑、平整、不起尘,且环境噪声小（一般不大于45db).2. 室内温度保持在1628，相对湿度为3073 .3. 面积20平方米。4. 统一供给记录设备及其他设备所需的电源.5. 室内电缆、控制线敷设设置地槽；或敷设在电缆槽架、电缆走道、墙上槽板内或用活动地板。6. 电缆和电线配件整齐，线端压接线号标识。7. 室内设备排列整齐、牢靠，便于维护与操作，并满足安全、消防规定要求。（二） 接受信号1. 配置的中心报警控制主机,能监控和记录入网用户向中心发送的各种信息。2. 配置的电视监控设备，能实施对监控目标进行监视及图像切换，并进行录像。3. 配置能于报警显示同步的终端图形显示装置，能实时弹出和显示发生警情的区域、住户名称及报警类型.4. 配置能即时打印出和种报警的信息资料。5. 配置能查阅电子巡更的详细资料。（三) 照明1. 室内光线充足，夜间有足照度,平均照度200Lux，此要求同样适用于其他摄像场所。2. 照度均匀度（最低照度与平均照度之比）应0.7.(四） 通讯手段 配备内外通讯联络用的专线电话机和无线对讲机等通讯设备。(五） 自身防护1. 装置防盗安全、防盗窗栅栏和防盗锁,设置紧急报警装置。2. 配备橡皮警棍或高压电击器等保安自卫武器。3. 配备药剂或气体消防灭火器材,确保自身防范安全.（六） 严格的抗干扰措施1. 在系统设计和安装调试时，应采用一点接地方式以避免由于接地电位差而引起的交流杂波等干扰。2. 在系统中，为了增强设备抗干扰能力，建议建设方增设交流稳压电源.3. 不同电压等级，不同回路的导线，不共管或在线槽的同一槽孔内敷设。4. 各类传输线屏蔽层焊接接地，金属电线管或金属线槽电焊接地。5. 在设备选型时，应注意采用输入电源为交流、低压的设备，如果选用输入电源为直流的电源的设备，设备安装时应把交/直流电源变换器尽量安装在设备附近.6. 中心控制室(监控室）系统设备外壳接地。（七） 接地措施中心控制室（监控室)采用一点接地方式,其联合接地时接地电阻1。接地线做到牢靠、通畅，力避由于接地电位而混入交流杂波等干扰。更力避因接地电位差而偶遭雷击时引起损坏设备或导致其他事故.接地线采用铜质线,其截面积不小于25mm2。3.6管线敷设方案（一）传输方式的选择： 系统中信号传输采用多线制的传输方式，为保证信号的质量，尽可能减少信号的衰减，应十分重视管线以及线缆的敷设工作.（1） 根据设计图纸要求选配电缆;（2） 视频传输线选用SYV755视频同轴电缆线；可视对讲系统选用SYV753视频同轴电缆线;防盗报警总线通讯电缆选用RVVP2*1。5mm2带屏蔽护套绞线；控制讯号传输线选用 RVVP41.0 mm2带屏蔽护套绞线；电源传输线选用其他RVV21。5 mm2护套绞线。（二）线路设计1. 必须按图纸进行管线敷设，做到合理、先进、可靠、经济。管线敷设统一规划、统一设计、统一施工。施工质量符合电力工程电缆设计规范；2. 住宅安全技术防范的布线设计为独立的系统。（六）管道敷设规范1. 敷设管道线之前先清刷管孔，做到管壁除尘。2. 管孔内预设一根镀锌铁线；3. 穿放电缆时宜涂滑石粉；4. 管口应放护圈，进入管孔的电缆应保持平直，并应采取防潮、防腐、防鼠等处理措施。5. 管道连接用束节或接连盒,电线管接线盒采用电焊连接.6. 管道弯头不用直角弯，要用月弯.7. 管道必须接大地,接地电阻小于1。8. 管道敷设远离强电等干扰源。（七）线缆敷设规范1. 电缆电线长度逐盘核对并根据设计图纸上各段线路长度来选配。以避免电缆电线的接续，力求做到一线到位。2. 当电缆电线接续时应采用接插件。3. 电缆电线的弯曲半径大于电缆电线直径的15倍。4. 电源线宜与信号、控制线、视频线分开敷设，防止干扰.5. 穿线截面不得超过管子截面积的40。6. 穿线时不损坏线缆外表皮或护套。7. 出线口电缆留长不于1。5米。8. 接线规范线端做好压接线号标识。3。7供电（一） 交流供电选用专门供电的方式，供电电源采用220V、20A、50HZ的单相交流电源及相应的配电设备、电源偏差控制在正负10%;交流电压的引入功率大于系统使用功率的1.5倍。（二） 电视监控摄像机电源由监控室引专线经隔离变压器统一供电。（三） 中心报警控制台配置备用电源。备用电源满足中心报警控制主机24H的正常工作.（四） 系统总电源分二路供电（其中一路备用)。在市电突然停电时由甲方提供的UPS不间断电源供电或两路自切换应急电源供电。其功率应满足整个系统所需的1。5倍及力求达到12H。保证系统正常工作.3。8同步方式系统采取电源同步方式。3。9接地方式系统的接地方式采用综合接地方式，以避免由于接地电位差而混入交流杂波等干扰。接地线采用铜质编织线或铜排，表面光滑无毛刺、平整，母线与机架连接牢固、端正，其截面积不小于25mm2。第四章 、现场总线 1.现场总线的定义现场总线是指安装在制造或过程区域的现场装置与控制室内的自动装置之间的数字式、串行、多点通信的数据总线。它是一种工业数据总线，是自动化领域中低层数据通信网络。简单的说，现场总线就是一数字通信替代了传统420mA模拟信号及普通开关量信号的传输，是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。2. LonWork总线在安防系统中的特点安防技术,即安全防范系统技术的简称.校园安防建设的主体思想是建立一个校园安防控制平台,选择集成化的智能控制系统产品,安装多媒体接线箱，采用一台中心总控主机和总控软件,兼有监控、防盗联网报警、紧急求助、巡更管理以及对讲、呼叫功能。 LonWorks 作为一种集开放性、兼容性、可靠性和可操作性于一身的总线技术，可以轻而一举地实现上述功能。Lon 总线是当前最为流行的现场总线之一，是专门为实时控制而设计的，能在控制层提供互操作的现场总线技术，它具有成本低、体积小、功能多等特点,还能有效地解决集散控制系统的通讯难题。3. Lon总线在校园安防系统的优势1。 LonWorks 网络拓扑结构灵活多变.可根据建筑物的结构特点采用不同的连接方式,可以最大限度地降低布线的复杂性和工作量,提高系统的可靠性和可维护性。2. LonWorks 网络是对等网络。其任一节点的故障不会造成系统瘫痪。一个用户节点的损坏和关闭不影响其他用户节点的运行。3. 功能强大.系统集防盗报警、智能电器控制、紧急求助、火灾报警、巡更管理等功能，并提供远程通讯服务。智能控制单元通过现场总线与监控中心相连，可以准确地获得有关数据并传送给管理中心计算机进行数据管理。4。实时监控。智能控制器安装于现场，进行数据采集和处理,就地监控执行器，这将大大减少系统设计安装维护成本。同时重要信息及时传送至中央主机进行监视和控制,还可与网络上其他节点进行通信，即使监控计算机停止工作，整个网络仍然能正常运行。5。安全可靠。系统采用安全模式设计，达到防雷电、防电弧等强电磁干扰要求；智能控制单元能保证掉电时用户数据不会丢失;管理系统设定了密码，并根据操作人员的级别赋予不同的权限。系统通讯线路、采集器等受到短路、开路等非法破坏时，可以被及时检测发现。 第五章、工程实施（一） 设计与软件编写“CCC中学监控及门禁安防工程在签订合同后，根据甲方实际需要详细绘制与现场实际情况吻合的施工图纸,提供设计方案、系统图及平面施工图，并组织和业专家对此方案进行评审及可行性论证。（二） 按照合同文件规定进行设计、提供设备材料、设备安装调试、系统开通运转，免费提供操作培训和售后服务。 设计：根据国家标准和行业规范及甲方要求对安全防范系统进行深化设计。施工：严格进行图纸审核、技术交底、材料报验等一系列准备工作;施工过程中，在保证安全的前提下，以优质工程的管理体系把关，并确保工期不拖延。调试：严格按照行业规范的要求进行调试、开通是确保系统正常运行的重要环节.为保证这一环节不出差错，首先对敷设的管线进行绝缘测试，对电视监控系统各种设备进行通电检验，对防盗报警系统探测器与模块进行地址编码和程序设定，最后进行调试开通。初步验收：本公司将配合甲方组成的初验小组,根据弱电验规范中的要求，对所有设备逐一进行测试并做好详细记录，甲、乙双方主管人员共同会签，保证系统完全正确无误、合格通过.培训：培训内容为安全防范系统的操作培训和保养培训（包括系统的工作原理和常见故障排除）。资料移交：系统开通验收结束,本公司将整理出的全套技术图纸与竣工资料同时移交甲方）。（三） 设备来源依据 本设计方案的闭路电视监控系统主要设备为深圳缔佳公司产品；电子巡更系统主要为以色列艾里克产品；门禁系统主要产品为深圳科密产品（四） 价格与结算工程价商定结算为人民币支付。本公司按合同所列清单，按时提供设备器材，所有进口器材报关、验收、运费均由本公司负责。（五） 现场施工施工期间，本公司将选派专职项目经理或有经验的技术人员在现场进行督导或监理，以保证达到新设计要求的工程质量。（六） 前端设备安装规范1. 前端设备安装位置满足于防护要求，避免出现探测或监视范围被遮挡、偏移等不良现象。2. 前端设备安装强度：外壳和框架有足够的强度,安装牢靠、稳固和美观。3. 控制台的操作灵活方便,监视器的安装位置不使屏蔽受外来光直射，报警信号有声光提示,机架安装平稳可靠。4. 电缆接插件安装符合规范。（七） 系统测试 当现场施工进行至一定程度后,在安装前须对管线进行检测，特别是对线路的检测，线路的良好是保证信号传输的基础,只有建立在良好信号传输基础上,才能构成一个完整的安防系统。因此现场线路检测须排除线路断路、短路、接头不良、绝缘干扰等等，以及线路是否正确到位。（八） 系统综合调试 在线路正确、设备安装完毕后，即进行系统调试。首先对各设备加电，将信号传输送回中心控制室（监控室）. 在此过程中将排除传输干扰、接线不良、电线及各种因素的故障进而对各设备进行细调。（九） 保证施工质量的措施1. 管道敷设时严格按照系统平面图纸上的管道走向,不得随意更改管道走向，不得有损坏和破裂。2. 管线敷设前要对管道作全面细微的检查，并作出相应的验收报告。3. 管线敷设后对所敷线缆进行验收,验收合格后再进行设备安装。4. 本公司严格按照国家、公安部有关标准规范（例如:民用建筑电缆工程技术规范、电气装置工程施工及验收规范GBJ232-92)进行系统设计及施工安装。5. 设备在运往现场前，须在公司进行系统2448小时联机通电考核。6. 本公司委托专职人员负责工程的服务及施工工作。公司内存有全部的施工图纸及相关的技术资料和合同,可供施工时查阅，以确保系统维护。不因原施工人员变动而受到影响。7. 工程验收后，即保修期开始。8. 工程必须经设计方案评审认可签字后方能实施。9. 工程变更：若甲方以书面形式向本公司发出就工程所作的任何指示,则本公司应尽全力达到甲方的要求，如遇特殊情况应向甲方阐明不能履行的真实理由，本公司不得单方面对承包工程做任何修改.承包工程的任何变更均应经过甲方与本公司双方签字认可，否则无效。第六章、验收和方式（一） 验收办法：工程竣工时,本公司应向冠林房产开发公司提出书面报告，由冠林房产开发公司委托本公司负责牵头，上海市、区局技术防范办公室、贵司和本公司以及有关专家联合验收。（二） 验收标准按国标、市标及市局技防办和贵司认可的施工图和材料封样为准.（三） 如工程验收不符合合同文件明确的技术规范标准或设计施工图要求，甲方认为工程必须返工，
