铝合金防腐.doc

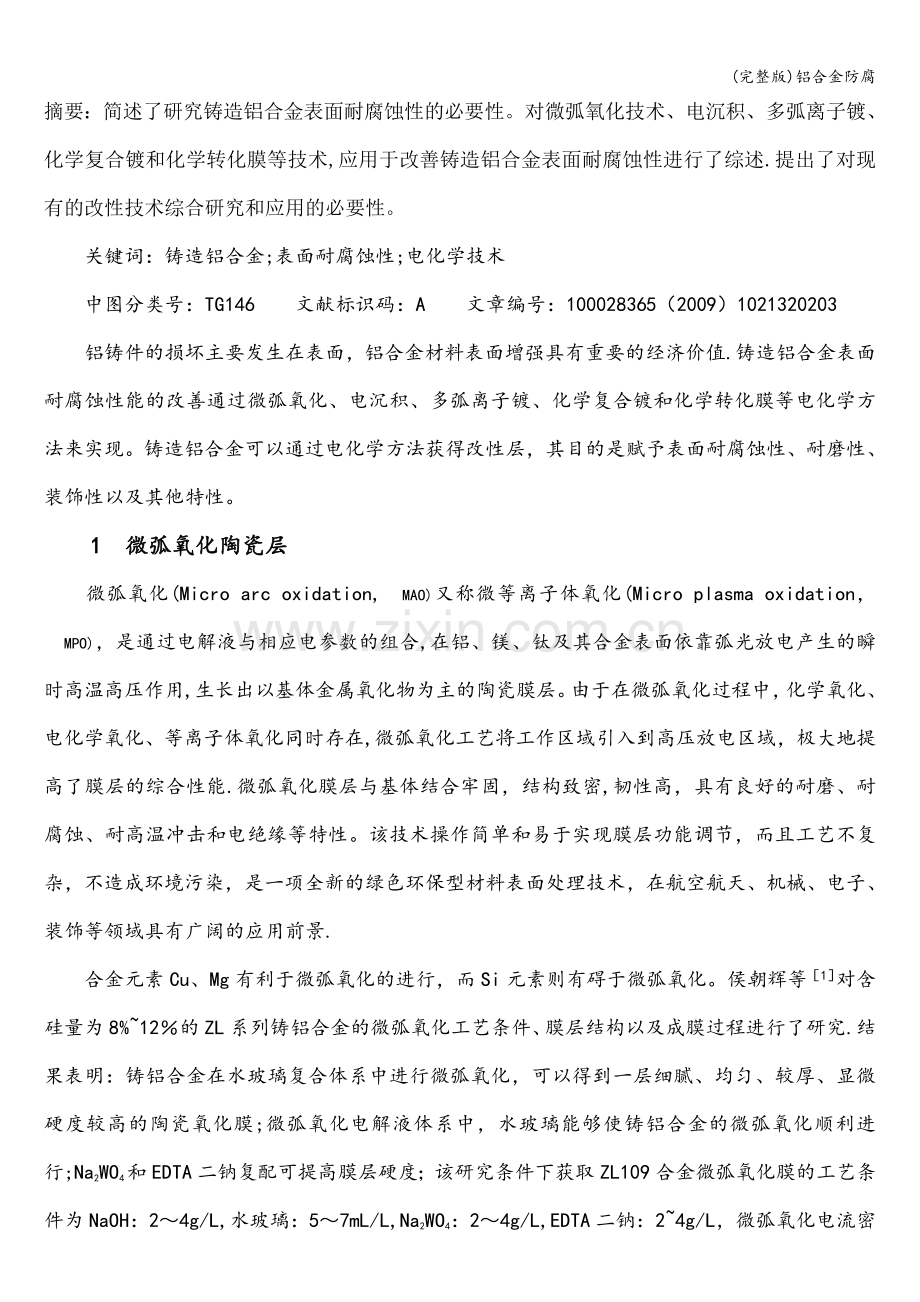

(完整版)铝合金防腐摘要：简述了研究铸造铝合金表面耐腐蚀性的必要性。对微弧氧化技术、电沉积、多弧离子镀、化学复合镀和化学转化膜等技术,应用于改善铸造铝合金表面耐腐蚀性进行了综述.提出了对现有的改性技术综合研究和应用的必要性。关键词：铸造铝合金;表面耐腐蚀性;电化学技术中图分类号：TG146文献标识码：A文章编号：100028365（2009）1021320203铝铸件的损坏主要发生在表面，铝合金材料表面增强具有重要的经济价值.铸造铝合金表面耐腐蚀性能的改善通过微弧氧化、电沉积、多弧离子镀、化学复合镀和化学转化膜等电化学方法来实现。铸造铝合金可以通过电化学方法获得改性层，其目的是赋予表面耐腐蚀性、耐磨性、装饰性以及其他特性。1微弧氧化陶瓷层微弧氧化(Micro arc oxidation,MAO)又称微等离子体氧化(Micro plasma oxidation，MPO)，是通过电解液与相应电参数的组合,在铝、镁、钛及其合金表面依靠弧光放电产生的瞬时高温高压作用,生长出以基体金属氧化物为主的陶瓷膜层。由于在微弧氧化过程中，化学氧化、电化学氧化、等离子体氧化同时存在,微弧氧化工艺将工作区域引入到高压放电区域，极大地提高了膜层的综合性能.微弧氧化膜层与基体结合牢固，结构致密,韧性高，具有良好的耐磨、耐腐蚀、耐高温冲击和电绝缘等特性。该技术操作简单和易于实现膜层功能调节，而且工艺不复杂，不造成环境污染，是一项全新的绿色环保型材料表面处理技术，在航空航天、机械、电子、装饰等领域具有广阔的应用前景.合金元素Cu、Mg有利于微弧氧化的进行，而Si元素则有碍于微弧氧化。侯朝辉等1对含硅量为8%12的ZL系列铸铝合金的微弧氧化工艺条件、膜层结构以及成膜过程进行了研究.结果表明：铸铝合金在水玻璃复合体系中进行微弧氧化，可以得到一层细腻、均匀、较厚、显微硬度较高的陶瓷氧化膜;微弧氧化电解液体系中，水玻璃能够使铸铝合金的微弧氧化顺利进行;Na2WO4和EDTA二钠复配可提高膜层硬度；该研究条件下获取ZL109合金微弧氧化膜的工艺条件为NaOH：24g/L,水玻璃：57mL/L,Na2WO4：24g/L,EDTA二钠：24g/L，微弧氧化电流密度3040A/dm2，溶液温度3040，强搅拌.此外，龚建飞等2也对ZL109的微弧氧化进行了研究,获得了致密层厚度76m以上，显微硬度HV1600均匀氧化陶瓷膜层。ADC12压铸铝合金广泛应用于汽车、摩托车和仪器等行业的活塞、带轮等零部件和结构件。张金彬等3研究了ADC12铝合金表面微等离子体氧化法制备黑色陶瓷膜的电解液成分和电参数等对膜层性能的影响，结果表明，磷酸钠浓度较低，表面粗糙，浓度过高易析盐和膜层崩落，最佳浓度为1215g/L；添加剂M1和M2组分中的金属元素氧化物K在膜层中的比重越大，膜层黑色饱和度越高越稳定，其最佳浓度分别为10。011。0g/L和15.018。0g/L;使膜层黑色均匀的最佳pH值为8。09。0;形成饱和深黑色的最佳电流密度为3.04。0A/dm2；采用最佳的电解液配方制备的黑色膜层厚度在2030m,硬度HV500700,黑色饱和度在0.81。0.王宗仁等4将等离子体增强的电化学表面陶瓷化(PECC技术）工艺应用在Y112压铸铝合金表面强化处理上，使其表面生成Al2O3和Al2O3相的陶瓷膜.据称该膜性能均优于特富隆技术涂层.金玲等5对ZL109合金和SiCp/ZL109复合材料表面进行微弧氧化，研究发现，ZL109合金和SiCp/ZL109复合材料都可以进行表面微弧氧化,其微弧氧化层由两层结构组成，分别为疏松层和致密层。ZL109合金微弧氧化层主要由不同结构的Al2O3相组成，SiCp/ZL109复合材料微弧氧化层由Al2O3和MgAl13O40组成.交流电源恒流条件下铝合金表面微弧氧化黑化一体化处理6研究显示，钒酸盐对微弧氧化陶瓷膜的黑化效果具有决定性作用；黑色陶瓷膜色泽稳定，具有较高的显微硬度，并能对基体金属提供有效的腐蚀防护;黑色陶瓷膜主要元素组成包括O、Al、Si、V和P,膜中化合物主要以无定形态和/或微晶态形式存在，只发现少量的-Al2O3和-Al2O3晶体;黑色陶瓷膜为较为疏松的单层结构，其表面在微观尺度上粗糙不平,存在较为密集的尺寸为m量级的微孔，并有明显的高温烧结痕迹和微裂纹；黑色陶瓷膜的微观结构与其形成机制有关。ZL101铸造铝2硅合金微弧氧化陶瓷膜7生长分为3个阶段，氧化初期，电流密度较高，但膜层生长较慢。在膜快速生长阶段，膜生长速率达到极大值；膜生长进入平稳期后，基本保持恒定,样品的外部尺寸不再增加,膜逐渐转向基体内部生长；合金化元素硅的影响主要表现为氧化初期对膜生长的阻碍作用；铸造铝合金经过微弧氧化处理后，腐蚀电流大幅下降，极化电阻增加了几个数量级;较薄的微弧氧化膜同样大幅度提高了铝-硅合金的耐蚀性.中性盐雾腐蚀试验法研究高强度铸造铝合金ZL205微弧氧化陶瓷膜8的结果表明，微弧氧化处理能显著提高ZL205的耐腐蚀性能,随着厚度的增加，陶瓷膜的耐腐蚀性能提高，但在厚度达到一定值后,陶瓷膜的耐腐蚀性能提高不明显；随着厚度的增加,微弧氧化膜的表面形貌和相结构都发生变化，从而导致微弧氧化膜的耐腐蚀性能发生变化.2电沉积层电沉积（electrode position）是金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程。是金属电解冶炼、电解精炼、电镀、电铸过程的基础。这些过程在一定的电解质和操作条件下进行,金属电沉积的难易程度以及沉积物的形态与沉积金属的性质有关，也依赖于电解质的组成、pH值、温度、电流密度等因素。吴向清等9利用电化学方法对ZL105铝合金表面电沉积Ni2SiC复合镀层的耐蚀性能进行了研究.结果表明，Ni2SiC复合镀层的表面形貌与纯Ni镀层截然不同,耐蚀性能优于纯Ni镀层,经过3002h热处理后，耐蚀性能进一步得到提高。3多弧离子镀层多弧离子镀是真空室中，利用气体放电或被蒸发物质部分离化，在气体离子或被蒸发物质粒子轰击作用的同时,将蒸发物或反应物沉积在基片上.离子镀把辉光放电现象、等离子体技术和真空蒸发三者有机结合起来，不仅能明显地改进了膜质量，而且还扩大了薄膜的应用范围。其优点是薄膜附着力强,绕射性好，膜材广泛等。离子镀种类很多，蒸发远加热方式有电阻加热、电子束加热、等离子电子束加热、高频感应加热等。多弧离子镀采用的是弧光放电，而并不是传统离子镀的辉光放电进行沉积.简单的说，多弧离子镀的原理就是把阴极靶作为蒸发源，通过靶与阳极壳体之间的弧光放电，使靶材蒸发，从而在空间中形成等离子体，对基体进行沉积。在ZL201铝合金表面多弧离子镀TiCrN涂层,并在Ti-CrN涂层上制备一层脂类薄膜10。结果表明:Ti-Cr-N涂层中的Cr以固溶体的方式存在于TiN晶体中，没有形成单独的CrN相；涂层可以有效提高ZL201铝合金的抗盐雾腐蚀的能力.4化学复合镀层在镀覆溶液中加入非水溶性的固体微粒，使其与主体金属共同沉积形成镀层的工艺称之为复合镀。若采用电镀的工艺则称之为复合电镀；若采用化学镀的工艺则称之为复合化学镀.所得镀层称为复合镀层。原则上，凡可镀覆的金属均可作为主体金属，但研究和应用较多的是镍、铬、钴、金、银、铜等几种金属。作为固体微粒主要有两类，一类是提高镀层耐磨性的高硬度、高熔点的微粒;一类是提高镀层自润滑特性的固体润滑剂微粒。在铸铝表面制备NiP-金刚石化学复合镀层11，结果表明，硫酸高铈能促进金刚石微粒进入镀层，随硫酸高铈含量增加镀液稳定性大幅提高后趋于平稳，Ni-P-金刚石复合镀层耐磨性优于NiP镀层，添加2mg/L硫酸高铈后进一步显著提高，与Ni-P镀层相比，复合镀层耐蚀性差,添加硫酸高铈后有所改善。5化学转化膜化学转化膜是使金属与特定的腐蚀液相接触，在一定条件下发生化学反应，在金属表面形成一层附着力良好的、难溶的生成物膜层.这些膜层，或者能保护基体金属不受水和其它腐蚀介质的影响,或者能提高有机涂膜的附着性和耐老化性，或者能赋予表面其它性能。化学转化膜由于是基体金属直接参与成膜反应而生成,因而与基体的结合力比电镀层和化学镀层大的多。几乎所有的金属都可以在选定的介质中通过转化处理,得到不同应用目的的化学转化膜，但目前工业上应用较多的是钢铁、铝、锌、铜、镁及其合金。化学转化膜同金属上别的覆盖层（例如金属的电沉积层）不一样，它的生成必须有基底金属的直接参与，与介质中阴离子生成自身转化的产物(MmAn）,因此也可以说化学转化膜的形成实际上可看作是受控的金属腐蚀的过程.化学转化膜按膜的主要组成物的类型分为：氧化物膜,磷酸盐膜,铬酸盐膜，草酸盐膜等.铝合金在大气环境下容易发生晶间腐蚀而破坏.目前应用的高强度铸造铝合金一般含有硅、铜、镁等元素，这些元素的加入增加了合金的腐蚀敏感性.其次是表面硬度低,容易磨损，外表光泽不能保持长久，所以要求有较高的保护措施。其中在铝合金表面上生成化学转化膜具有设备简单、成本低、投资省等优点。彭靓等12采用铬酸盐法在Y112合金上生成化学转化膜，实验结果表明,该转化膜具有高的耐腐蚀性，并具有美观的金黄色外表面.以锰酸盐和锆盐为主盐，在铝合金表面化学氧化得到的化学氧化膜13的腐蚀电位比铝合金试样的腐蚀电位正0.45V左右，腐蚀电流密度仅0。286A/c m2；交流阻抗谱图低频端的阻抗值比铝合金试样的值大一个数量级；铝合金化学氧化膜外观呈金黄色，具有规则排列的柱状生长结构.葛圣松等14用无铬化学方法在铸铝合金表面制得黑色转化膜,利用点滴试验评价了膜的耐蚀性能.分别采用扫描电镜及电子探针观察膜的形貌、测定其组成元素，最后提出了黑色膜的形成机理和耐蚀机理.6结语铸造铝合金的表面耐腐蚀性处理可以通过电化学方法得以改善。现有的研究多停留在试样上，应用研究较少。在实际应用中，单独用一种工艺技术就能提高铸造铝合金的防护性、装饰性和功能性问题比较少见，有必要对现有的改性技术综合考虑，对此开展系统的研究。铸造铝合金的表面耐腐蚀性改善和耐磨性改善的综合研究更有意义。
