新疆某住宅搂施工组织设计.doc

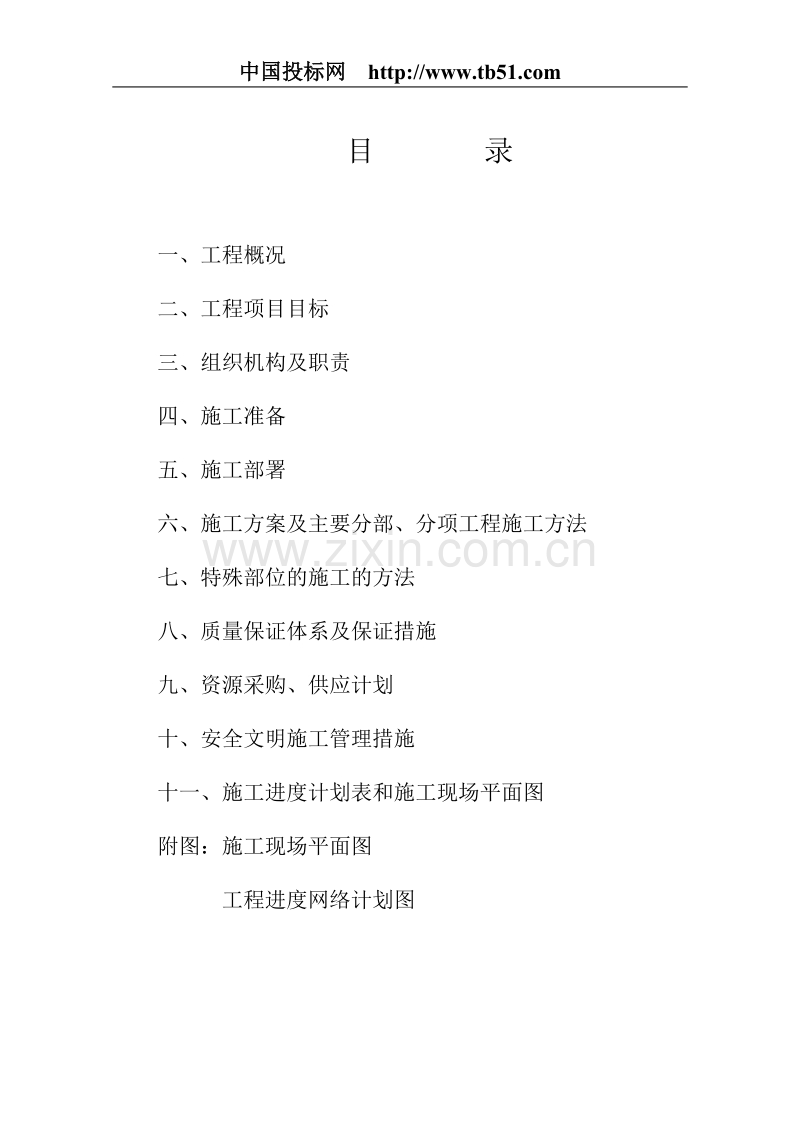

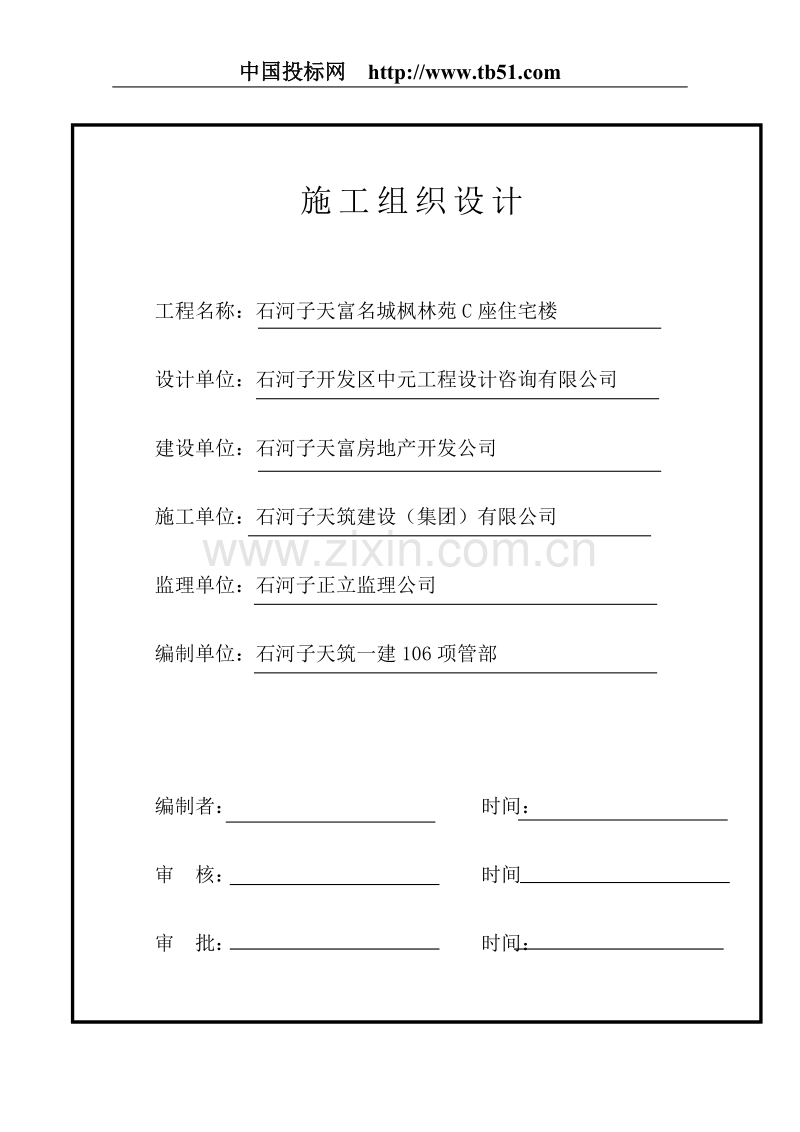

中国投标网 http:/施工组织设计工程名称：石河子天富名城枫林苑C座住宅楼设计单位：石河子开发区中元工程设计咨询有限公司建设单位：石河子天富房地产开发公司施工单位：石河子天筑建设（集团）有限公司监理单位：石河子正立监理公司编制单位：石河子天筑一建106项管部编制者：时间：审 核：时间审 批：时间：目录一、工程概况 二、工程项目目标 三、组织机构及职责 四、施工准备 五、施工部署六、施工方案及主要分部、分项工程施工方法七、特殊部位的施工的方法八、质量保证体系及保证措施九、资源采购、供应计划十、安全文明施工管理措施十一、施工进度计划表和施工现场平面图附图：施工现场平面图工程进度网络计划图序号项 目内容1工程名称天富名城枫林苑C座2工程地址石河子北四东路40#小区3建设单位石河子天富房地产开发公司4设计单位石河子开发区中元工程设计咨询有限责任公司5监理单位石河子正立监理公司6监督部门石河子质量监督站7建筑功能民用住宅楼8承包方式包工包料9施工范围设计施工图中确定的土建、给排水、水暖、电照10计 划开、竣工日期开工日期2003年6月8日竣工日期2003年11月20日11合同工期165天（日历日）12质 量要 求国家施工验收规范合格标准1、 工程概况8.3.4公司对项目的质量检验计划技术复核计划为提高工程质量，加强过程控制，杜绝不合格品的发生，根据本工程施工的先后顺序进行以下分部分项技术复核，复核计划如下：分部工程复核部位复核内 容地基与基础分部基 槽轴线定位桩、边坡、基底土质、标高、轴线、截面尺寸、放台位置及做法和相关原材料合格证、检验报告等。基础砖砌体原材料检验、配合比执行、组砌方法、临时间断处的留置和作法、砂浆饱满度及实测实量等。0.00现浇梁板模板0.00现浇梁板钢筋模板安装、拆除方案，模板及其支架的强度、刚度、稳定性、模板的起拱等，隔离剂的品种、涂刷。钢筋出厂检验报告、进场复试报告，钢筋加工的形状、尺寸、弯钩和弯折、连接方式，安装的品种、级别、规格、数量、间距、保护层厚度、接头位置、预埋件等。混凝土工程技术资料，混凝土强度检验报告、外观质量、标高、尺寸，回填土的质量、压实度检验报告等。主体分部一层六层砌体原材料检验、配合比执行、组砌方法、临时间断处的留置和作法、砂浆饱满度及实测实量等。一层六层混凝土混凝土配合比、施工缝的留置与处理、混凝土强度检验报告、外观质量、标高、尺寸等。一层六层现浇梁板模板、现浇梁板钢筋模板及其支架的强度、刚度、稳定性、模板的起拱等，隔离剂的品种、涂刷。钢筋出厂检验报告、进场复试报告，钢筋加工的形状、尺寸、弯钩和弯折、连接方式，安装的品种、级别、规格、数量、间距、保护层厚度、接头位置、预埋件等。主 体 完中检资料、外观质量、砌体、混凝土的实测实量，设计要求的满足性，现场抽查混凝土保护层厚度，混凝土同条件试块试验报告等。建筑装饰装修分部地面防水层防水材料合格证、检验报告，防水细部做法，泛水高度，防水层厚度及粘结牢固性等。外墙抹灰架眼洞的处理，抹灰面的压实、收光及细部，分格缝的留设位置、顺直，阴阳角方正、顺直，挑板、窗套等水平、竖向串线、阴阳角方正，窗套的抹灰做法，滴水线的宽窄、位置、顺直，施工缝的留设位置，龙门架口外墙抹灰的处理等。饰面砖（地板砖）粘贴原材料检验报告、板（砖）缝宽度、操作工艺、安装牢固性、立面效果深化设计等。外墙保温原材料检验报告、施工方案、节点构造处理等。建筑屋面隔 汽 层配合比、粘结力、厚度、作业条件、高度、闭水效果等。防 水 层原材料检验报告、粘接牢固性、搭接宽度、位置、铺贴方法、成品保护、细部做法、淋水效果等。建筑给水排水及采暖室内给水排水热水管道及配件安装预留洞位置、尺寸、标高等。卫生器具安装抽查各种管道安装的样板间或样板系统连接方法。室内采暖管道、散热器安装排水管灌水试验、通球试验，.给水、采暖系统通水、水压试验，竣工前的系统清洗。建筑电气电气照明安装导管弯曲半径及导管埋设，插座、开关、配电箱的位置、标高、保护层厚度等。防雷及接地装置安装绝缘摇表测试相线与相线、相线与零线、相线与地线、零线与地线之间绝缘值等。接地绝缘摇表测试绝缘电阻值不大于4欧姆。1.各系统灯具、开关、插座、电扇灵敏度、牢固性、可靠性、安全性等。2.配电箱漏电开关、电度表、端子运行状况等。附表I-1序号项目内容1建筑面积4643.162建筑层数I段II段-轴轴-轴建筑六层建筑六层3建筑层高2.8m2.8m4檐 高19.3m19.3m5外装修外墙采用粘结剂粘贴聚苯板保温，抹灰刷乳胶漆，勒角部位刷水泥浆色。6内装修楼地面本工程地下室地面为砖铺地面，一至六层卫生间、橱房间为防滑地板砖，其余房间为50厚细石砼垫层的毛地面，楼梯间为水泥砂浆楼面。墙面卫生间、厨房为面砖墙面，楼梯间墙面为刷白色内墙涂料，其余墙面为水泥混合砂浆抹面。顶棚楼梯间顶棚为白色涂料，其余房间为粗装修。7防水工程屋面屋面采用内排勸橢橢l:$6式楼屋盖结构形式现浇钢筋混凝土平面楼屋盖板1抗震级别抗震设防烈度7度2结构设计基准期50年3地基土质层原状戈壁层，承载力标准值为fk=360kpa4砼及砌体基础结构工程条形基础为C15素混凝土；地下室现浇板C20钢筋砼5主体结构工程现浇板混凝土强度等级：C206砌体工程0.000以下用MU10砖M10水泥砂浆砌筑1- 3层用MU10砖M10混合砂浆砌筑4层用MU10砖M7.5混合砂浆砌筑5-6层用MU10砖M5的混合砂浆1.3本工程建筑设计特点1.3.1本工程做为住宅，户型布局设计合理，外观美观大方，功能齐全，又是率先采用外墙外保温的节能型住宅。这是本工程具有特色的地方，节能型住宅是今后住宅的趋势，因而在施工中制定有效的施工方案和切实可行的质量保证措施，尤为重要。1.3.2本工程另一特点就是外墙抹灰线条，以及女儿墙上装饰架造型的设计，使得建筑显得与众不同且古朴美观，这就使得，在装修阶段应合理的调配劳力，组织协调各工序，以保障此阶段的工期。1.4设备安装、材料说明1.4.1概况1.4.1.1进线方式：本工程电源电压为380/220V，三相四线制系统，分三个进户系统，进线采用电缆穿管埋地引入，埋深至防冻层下。1.4.1.2导线选用：电源进户线采用VV22-1KV铜芯聚氯乙烯电力电缆。配电干线采用BV铜芯塑料绝缘导线，配电分支线采用BV铜芯塑料绝缘导线。1.4.1.3管线敷设：进户线采用穿钢管引入建筑物，至总配电箱，配电干线采用穿钢管暗敷设，配电分支线采用阻燃PC管暗敷设。1.4.1.4灯具及插配件；各房间及地下室采用白炽灯，各层楼梯间为平圆吸顶灯，洗脸间为壁灯，各层卫生间及厨房间为防水灯。1.4.1.5人工接地体，所有经过漏电开关的工作零线与保护地线应分开设置，不得混用。开关板底边距地1.4m，楼梯间灯采用声光控开关，一般插座底边距地0.4 m，空调插座板低边距地1.8m，厨房间防溅插座1.8m1.4.1.6接地装置：本建筑低压配电系统接地形式采用TN-C-S系统，进户处作重复接地，要求实测接地电阻小于4，达不到要求时增加1.4.1.7配电系统：电源开关箱均为铁制箱嵌墙暗装，安装高度底边距地1.5m。1.4.1.8弱电系统：本建筑弱电系统分为电话、电视两个系统，在地下室处电话和闭路电视系统进入，埋深至冻土层以下。电信箱、电视前端箱均为暗装，高度2米。各房间用户盒高度均为0.4米。1.4.2暖卫工程1.4.2.1暖卫工程概况一、采暖系统室内采用低温辐射供暖，设计供水温度为5545，从各层采暖立管进各户分水器进行分配，地下室采暖管及采暖立管采用焊接钢管，采暖进户处设进户装置一套，供、回水管材采用DN100焊管。地下室内管道刷灰色底漆两道，并用=30mm厚复合硅酸盐保温外缠玻璃丝布刷白色调和漆两道。二、给排水系统管道采用热镀锌管，丝扣连接，安装完毕后做水压试验，试验P=0.6MPa，地沟内的供热水、热回水管应做=30mm厚复合硅酸盐保温，外缠玻璃丝布，刷白色调和漆两道。所有给水管道均明装敷设，排水管道采用硬聚氯乙烯（UPVC）塑料螺旋低噪音排水管，胶粘接口。三、卫生器具：各户卫生间内设坐式大便器一个，洗脸盆一个，浴盆一个，厨房间设洗涤盆一个。二、工程项目目标2.1质量目标：满足国家验收规范合格标准的规定。2.2工期目标2.2.1总工期目标2003年6月8日开工，2003年11月20日竣工2.2.2阶段性目标见附表阶段性目标分部工程名称内容基础结构工程主体结构工程装修工程内装修外装修安装工程计划开始时间2003.6.82003.7.42003.9.112003.9.72003.11.1计划完成时间2003.7.42003.9.62003.11.62003.11.312003.11.7备注计划2003年7月4日0.000以下地基与基础工程结束2003年9月6日主体中检完毕，停工内、外装修实际开始时间视大气温度而定在装修期间穿插进入。2.2安全、文明施工目标2.2.1伤亡事故控制目标：杜绝重大伤亡事故的发生，一般安全事故频率低于6。2.2.2安全、文明施工达标目标：按照JGJ59-99标准的要求执行，详见安全保证施工组织设计。确保石河子市级安全施工优良工地。三、组织机构及职责3.1工程项目施工现场管理机构的构成根据本工程的特点，本着“精心组织、精心施工”的原则，公司将精选技术精湛、管理业务能力强和质量意识高的施工管理人员组成该项目班子，负责该项目的施工管理。拟采用的质量管理体系图如下：施工现场组织机构管理网络项目经理：陆相法施工技术员李建宝质量检查员陈江化验员姚秀玲资料员张媛安全员才明材料员高文学保管员贾二贤各施工班组本工程实行二级管理，项目部按照公司授权管理，按照企业项目管理模式-GB/T1900-ISO9002的标准建立的质量保证体系运作，形成以全面质量管理为中心环节，以专业管理和对口管理相结合的科学管理体制。项目经理作为企业法人在本工程中的全权代表，负责工程的全面工作及安全、文明施工和机械、劳力的调配，下设各项目管理人员，对工程的技术、质量、工期、安全、内业资料等进行高效率，全方位的管理与控制。3.1.1职责：一、项目经理：a.贯彻执行国家和地方的有关法律法规，执行公司质量手册、程序文件和质量管理规定中的各项条款。b.按照工程合同条款的要求，完成各项控制目标。c.负责对外联系并，对内协调，对工程施工全过程进行有效监控。二、项目技术负责人：a.分管生产技术的日常工作。b.负责工程的施工技术、质量检查及验收，安全管理、文明施工的管理工作。c.组织编制施工组织设计及安全生产、文明施工措施。三、施工员：a.负责所分管的施工区，按照施工组织设计、施工方案和技术交底的要求进行施工。b.负责所分管施工区分项工程的“三检制”的落实。c.负责对施工班组的施工交底，并监督其执行落实。d.负责轴线、标高的测量和复测工作。e.负责所属工作范围内的工程技术资料编制工作。四、质量检查员：a.负责对分项工程过程质量的检查、监督和验收。b.按照分项工程的目标，严把质量关，及时纠正现场违章作业的行为，收集不合格信息。c.对进场的原材料、构配件进行质量验收。d.做好施工区的检验计划及检验批的划分。五、安全员：a.负责编制项目安全管理和文明施工措施并监督、检查各工程分承包方和劳务分承包方的执行、落实情况。b.负责安全技术资料的编制、组织项目的安全教育和安全活动。c.对现场出现的事故隐患及时采取相应的措施。d.负责对进场机械设备的验收和检查管理工作。六、试验员：a.负责进场的原材料、构配件、半成品的检验及各种试验的取样、送样工作。b.做好各类材料的检验记录台帐。c.负责现场计量器具的检定、管理工作。七、材料员：a.负责按照项目材料采购计划及时采购。b.负责采购产品的验证，填写进货检验记录。c.负责不合格物资的退货索赔工作。d.负责物资进库前的搬运的管理。八、预算、核算员：a.编制工程预决算书、材料预算。b.对收到设计变更、材料代换、隐蔽资料编制调整预（结）算书。c.负责对项目月度分析，如实反映项目经营情况。九、资料员：a.负责项目文件与资料的管理、收集、整编和核查工作。b.指导工程技术资料编制工作。四、施工准备4.1技术准备4.1.1图纸的熟悉、审查管理制度4.1.1.1熟悉和掌握图纸的内容和要求；解决各工种之间的矛盾和协作。按照图纸的要求，高速优质地完成施工项目。4.1.1.2熟悉阶段。学习图纸主要摸清建设规模和工艺流程。结构形式和构造特点。主要材料和特殊材料、技术标准和质量要求。以及坐标和标高等。应充分了解设计意图对施工的要求。4.1.1.3初审阶段。掌握工程的基本情况以后，分工种详细核对各工种的详图，核查有无错、碰、漏等问题，并对有关影响建筑物安全、使用、经济的问题，提出初步的修改意见。4.1.1.4会审阶段。各专业对施工图的审查，在初审的基础上，各专业之间核对图纸是否相符，有无矛盾，消除差错，协商配合施工事宜，对图纸中的有关影响建筑物安全、使用、经济等问题提出修改意见，还应研究设计中提出的新结构、新技术实现的可能性和应采取的必要措施。4.1.2技术交底制度4.1.2.1在正式施工之前，对参与施工的有关管理人员、技术人员和工人进行技术要求，避免发生指导和操作的错误。以使科学地组织施工，并合理的工序、工艺流程进行作业。4.1.2.2图纸交底。使施工人员了解设计意图，建筑和结构的主要特点、重要部位的构造和要求等。以便掌握设计关键，做到按图施工。4.1.2.3施工组织设计交底。要将施工组织设计的全部内容，向施工人员交待。以便掌握工程特点、施工部署、任务划分、进度要求、主要工种的相互配合，施工方法、主要机械设备及各项管理措施。4.1.2.4设计变更的部位向施工人员交待清楚，讲明变更的原因，以免施工时遗漏造成差错。4.1.2.5分项工程技术交底，是对施工工艺、规范和规程的要求，材料的使用，质量标准及技术安全措施，以使施工人员把握重点。4.1.2.6技术交底可分级、分阶段进行，各交底除文字交底外，必要时用图表、样板、示范操作等进行交底。4.1.3材料检验制度4.1.3.1加强检验工作，并健全试验检验机构，对材料、半成品、构配件把好质量检验关。4.1.3.2凡用于施工的原材料、半成品和构配件等，必须有供应部门或厂方提供的合格证明，对有合格证明但经质量部门检查认为有必要复查时，均须进行检验或复验，证明合格后方能使用。4.1.3.3钢材、水泥、砂、焊条等结构用材，除应有出厂合格证明或检验单外，应按规范和设计要求进行进行检验。4.1.3.4钢筋砼构件，均按规范规定的方法进行检验。4.1.3.5在现场配制的砂浆、砼等，均应按试验室确定的配合比和操作方法进行施工。4.1.3.6对铝合金窗、装饰材料等材料的成品及配件，应按规定进行检验，对质量不合格的不得使用。4.1.4工程质量检查和验收制度4.1.4.1依照质量标准逐项检查操作质量，并根据施工项目特点分别对隐蔽工程、分项工程和竣工工程进行验收，逐环节地保证工程质量。4.1.4.2工程质量检查可分为自检、互检、交接检及各级管理机构定期检查或抽查。4.1.4.3检查内容除按质量标准规定勸橢橢l:$6不得擅自修改和事后补做。4.1.5.3 对技术档案的填写要求用黑色碳素笔填写，内容真实完整，签字齐全。4.1.6技术复核制度4.1.6.1是针对重要的关键部位或影响全过程的技术对象进行复核。避免发生重大差错而影响工程的质量和使用功能。4.1.6.2复核的内容包括：建筑物坐标、标高和轴线，基础、模板、钢砼、砖砌体、大样图，主要管道和电气等，均要按质量标准进行复查和核定。4.1.7技术负责制度4.1.7.1 对于现场施工技术，要建立正常的施工技术秩序。4.1.7.2制定各层次、岗位、及各专业技术人员的岗位职责，明确其工作性质和应承担的责任。4.2施工组织准备4.2.1劳动力在劳务分承包合格名录上选择，挑选施工经验丰富，吃苦耐劳的优秀施工劳务公司，参加本工程的施工。在施工过程中，对劳动力实施动态管理，以跟踪平衡、协调、解决劳动力，使人力资源得到充分利用，降低工程成本。 劳动力需用计划及进场时间安排表序号工种名称2003年7月8月9月10月11月1砖工(砼工) 606030152钢筋工3530103木工4040154架子工666665抹灰工（装修工）50456涂料工35257油漆工108防水工569焊工2222210水暖工225101011电工22266合计147142120130654.2.2本工程根据其结构特点、工程量及劳动力的配置等因素，设置一台QTZ315型塔吊，主要用于基础及主体施工阶段的红砖、砂浆、模板及钢筋砼的垂直运输，塔吊回转半径为38米，可满足整个建筑物的使用要求。施工设备需用计划及进场时间安排表序号设备名称规格型号数量单位进场时间1正铲挖掘机250型1台2003.6.92自卸车6辆2003.6.93塔吊QTZ3151台2003.6.134钢筋下料机QJ40-11台2003.6.85钢筋弯曲机QD40-11台2003.6.86电焊机直交流2台2003.6.87搅拌机350L2台2003.6.108卷扬机JJK1.51台2003.6.89打夯机HW-322台2003.6.2010插入式振动器ZX508个2003.6.811圆盘锯2台2003.6.812平板振动器ZB112台2003.6.813砂轮切割机TXG-4001台2003.6.814自升式龙门架24m1台2003.9.84.2.3本工程主要原材料需用量计划见下表：名 称品 种规 格数 量钢 筋HPB235级6.520mm113吨钢 筋HRB335级1418mm58吨水 泥普通水泥32.5 MPa553吨水 泥普通水泥42.5 MPa627吨石 子水洗石子5201047m3石 子水洗石子2040167m3红 砖MU10普通烧结砖24011553170万块砂 子水洗砂中砂3006 m3SBS防水卷材4mm2057 m2地 砖800 m2瓷 砖200300mm1736 m2外墙涂料4100m2油漆401m24.2.4检测设备需用量计划：序号名称规格型号数量单位用途1全站仪3115型1台测量2经纬仪J21台测量3水准仪DZS22台测量4钢尺50m4把放线5钢尺5m20把放线6托线板2m10根检查7磅秤1000kg3台计量8台秤10 kg2台计量9混凝土试模150150组试验10砂浆试模7.077.077.07组试验11塌落度筒2组试验4.3施工现场用水的设计与布置4.3.1临时用水计算：（1）现场施工用水量：q1K1Q1N1 K2/83600q1施工用水量：k1未预计的施工用水系数取1.10Q1工程量N1施工用水定额；T1有效工作日；t工作班Q1-每日养护砼工程量，按200m3计算；每日砌砖工程量按120m3计算；N1施工用水定额，砼养护（自然养护）按300L/M3计算，砌砖工程全部用水按200L/M3。K2用水不均衡系数，取1.5用水量Q总q11.10200300+12020015/83600 =4.82（L/S） 管径计算：D=4Q/（V1000）=44.82/3.141.61000 =0.1m=100mm故施工中选用100钢管（2）施工机械用水：q1=6.7/3600=2.4L/S，查表d3=70mm现场生活用水：q1=6/3600=1.67L/S，查表d2=40mm根据现场消防需求，地面设消防泵（30米扬程的水泵），确定现场供水总管径为DN100 mm。4.1.3.2施工用水布置施工用水从建筑物周围指定水源用100钢管埋地敷设引入至施工现场内；施工各楼层用水采用50钢管埋地敷设至楼层供水立管引入建筑物送至各施工操作层。4.1.4施工现场用电设计与布置本工程现场临时用电从甲方指定处引入到施工现场的配电室，采用380/220V三相五线制供电方式。4.4.1现场动力设备用容量设备名称塔吊钢筋下料机、弯曲机搅拌机振动棒、平板振动器电焊机圆盘锯打夯机数量1台2台2台4台2台2台2台单台容量20KW7.5KW7.5KW1.1KW11KW2.2KW1.5KW容量20KW15KW22.5KW4.4KW11KW4.4KW3.0KW4.4.2导线的选择总容量=P=20+15+15+4.4+11+3+2.2=70.6KWP动=KP/cos=0.770.6/0.75=65.9 KVA加10 %照明用电，算出施工用电总容量为：P总=1.165.9=72.49 KVAN3 （VV22 325+116mm2）其它动力用电电源配电室N1（VV22 316+216 mm2）塔吊专用335+125mm2N2 （VV22 325+116 mm2）搅拌机、卷扬机、钢筋下料机、弯曲机铜芯电缆线I总=72.49/1.732380=110A，查表选用335+125 mm2的铜芯电缆线。4.4.3临时用电线路的布置本工程采用380/220V三相五线制，进户线由室外线路用335+125 mm2的铜芯电缆线埋地引入配电室，计划分四路引至各分配电箱，一路采用三相五线制供电方式带塔吊专用(316+216mm2)；一路采用三相四线制供电方式带搅拌机、卷扬机、钢筋下料机、钢筋弯曲机使用(325+116mm2)；另一路采用三相四线制供施工现场其它动力设备用电(325+116mm2)；照明线路采用36mm2铜芯电缆埋地设到各用电场所。4.4.4施工现场布置现场按照石河子优良达标工地要求布置，围档采用轻质围墙，连续设置，高度为1.8m，保证坚固稳定、整洁、美观、防盗，地上基础抹灰刷白，设置办公室、警卫室、库房、监理办公室。具体布置详见施工现场平面图。5施工部署5.1.1施工顺序总安排为确保工程的进度，FC座从变形缝处将结构工程平面分为1、2两个施工段，形成平面分段立体分层的施工作业层次，合理组织施工，加快施工速度。5.1.2施工流水段的划分：施工段划分如下图：70.4012.00C座1段2段3.2.2.3施工流向为了加强本工程的施工现场管理，保障工程施工的顺利进行，确保工程既定目标的实现，我们将科学合理地安排施工现场，协调各专业管理和各项施工活动，创造文明、安全的施工环境和人流、物流等畅通的施工秩序。5.1施工设备的配置及管理5.1.1施工设备的配置根据本工程的实际情况及工期安排，在施工现场配置塔吊、搅拌机、卷扬机、打夯机、钢筋切断机、钢筋弯曲机、圆盘锯、混凝土振动器、砂轮切割机等设备，具体型号、数量及进出场时间详见施工准备中施工设备需用计划内容，各施工设备的安置位置见施工现场平面布置图。六、施工方案6.1工程测量6.1.1定位控制测量。6.1.1.1测设场区平面控制网（首级控制）复测场区控制网的等级、精度施测建筑物轴线控制网（二级控制）复测场区控制网的等级、精度。6.1.1.2依据设计总平面图布“井”字型平面控制网。定位轴线桩C座以轴、轴、轴轴、轴线3.0米处控制。6.1.1.3控制网的测设工作由公司专职测量员组织施测，仪器采用GTS-311S全站仪，并做记录。6.1.1.4复测场区平面控制网角度闭合差，直线度必须满足表2中序1的要求。6.1.2高程控制测量6.1.2.1高程控制测量流程：往返引测高程（双仪高法）进行高差平差计算确定高程控制点的调和数值并记录。6.1.2.2水准测量采用DZS31型自动安平水准仪，按等距进行测量，水准线路不符值按测站数进行平差，计算水准点的高程，编写水准测量成果表。6.1.2.3复测完毕后，引测0.000高程或500mm高程至龙门墙上。6.1.3建筑物施工测量6.1.3.1主轴线测量。一、依据已定的定位轴线控制网轴做为基础施工的主轴线，精度满足表2中序2的要求，采用J2经纬仪进行基坑投测。二、0.000以上轴线施测，先确定“工”字型基线，基线设在易操作、便于控制且通视良好的轴、轴、轴、轴处，做为放线基本线路，采用外控法向上引测。6.1.3.2标高控制测量一、基础开挖前，根据引测的高程数值及定位网进行土方平衡计算，确定开挖的深度值。二、土方挖至一定深度，设专人测量标高，以便准确控制开挖深度。三、基础结构施工完毕后，将0.000引测到外墙做明显标记，做为标高传递的依据。四、主体、装修施工标高控制分别采用建筑2勸橢橢l:$6S-311S2（2，PPMD水准仪DZS3-13.0mm自动安平经纬仪J22定位、控制测量和高程控制测量质量标准序号子项名称等级容 差1.场区平面坐标控制网首级测角中误差5，边长相对中误差1/100002.建筑平面控制网级直线度的限差1805以内，交角限差705内，测距允许误差控制在1/10000以内。3.高程引测（BM点引测）等高差闭合差5 mm（为站数）6.2土方工程6.2.1土方开挖6.2.1.1机械选用：正铲挖土机1台，配自卸汽车6辆。6.2.1.2开挖方式：土方主要采用大开挖，自东向西用正铲挖土机挖至-2.6m，人工清槽至设计基底标高-2.8m。机械开挖土方全部外运，人工清理土方就近堆于房心处。6.2.1.3施工中需注意及考虑的问题：一、在开挖时派专人进行指挥和指定行车路线，并对附近管道位置采用人工清挖，以免造成管道破坏事故。二、根据建筑物定位桩砌好龙门墙，并在龙门墙上标定轴线和标高，编制基坑开挖简图，经检查放线尺寸无误后方可开挖，并对龙门墙加强保护，挖运土方时不得碰撞。三、机械开挖严格按放坡规定控制，放坡系数为1：0.33。地下室外墙外侧考虑800mm的工作面宽度。四、基坑顶面四周2米处设防护栏杆，2米范围内严禁堆放重物及车辆行走振动。6.2.2土方回填6.2.2.1土方回填采用戈壁土回填。除人工清理的土方可用做部分回填土外，其余土方外调解决。建筑物周边基槽回填应在一层主体完后及时回填。6.2.2.2土方回填前事先做标准击实试验，测出最大干容重和最佳含水率。回填时分层打夯，并及时分层取样试验，满足各层回填土压实系数不小于0.92的要求，确保回填质量。6.2.2.3回填土夯实机具：使用蛙式打夯机2台，主要用于大面的房心部分 ；振动式打夯机1台，用于基槽回填土。6.2.2.4出户预埋管、沟同步配合进行。6.2.2.5 回填土的质量控制：一、回填土土质要求：回填土采用戈壁土回填，回填时必须严格控制土的含水率在最优含水率范围内。二、土方回填前进行标准击实试验，测出最大干容重和最佳含水率。回填时每层填250mm厚土层打夯34遍，夯夯相接，纵横交叉，每层回填土取样检验合格后，方可进行下一层的回填。三、夯填时，先夯填基槽，再夯填室内房心部分，房心回填土时，从四周向中间夯填；对于机械夯不到的地方（如：墙边、四角部位），要人工配合夯实，避免漏夯或不实造成墙四边、墙角部位土方下沉。6.3 砌体工程该工程总体上为两对称块，中间伸缩缝相隔，地下室层高2.2米，一至六层层高2.8米，具有开间大小不均，窗间墙中间设有构造柱较多，窗间墙设有边挺的特点，从而给这部分砌体、支模、混凝土浇筑等工序造成一定的制约因素。设计要求砌体施工质量控制等级为B级。6.3.1 施工要点6.3.1.1砌体标高，门窗洞口尺寸及其标高的控制。6.3.1.2砌体中暖卫、电气及拉结筋预留预埋的质量控制。6.3.2 施工方案6.3.2.1 工艺流程施工准备抄平放线砖浇水拌制砂浆摆砖撂底砌筑成品保护6.3.2.2 施工准备一、砖进场必须有出厂合格证、试验报告、产品质量证明书，其强度等级及外观尺寸的各项性能指标应符合设计和规范要求，进场后须经抽样检验试验合格后，方能使用。进场的红砖必须进行外观尺寸检查，要求边角整齐，色泽均匀，对不满足要求的一律拒绝接收，严把材料进场检验关。二、砂：中砂，含泥量不超过5，混合砂浆掺合料采用原状粉煤灰。三、砌筑方法采用一顺一丁“三一”砌筑法。里外咬槎，错缝搭接。墙体砌筑前砖应浇水湿润。粘土砖在砌筑前一天浇水湿润，以水浸入砖四边15mm为宜。6.3.2.3 抄平放线一、砌墙前应对基础或楼板标高进行复核，偏差小于20mm的部位用1：2.5水泥砂浆找平，大于20mm的部位用C20细石混凝土找平。二、根据龙门板上的轴线及设计图纸上标注的墙体尺寸，在基础顶面上用墨线弹出墙的轴线和墙体的宽度线，并分出门窗洞口位置线。二楼以上的轴线用垂球将轴线引上，并弹出墙的宽度线，划出门窗洞口位置线。6.3.2.4 砂浆拌制一、严格按配合比计量，设专人过磅，严格计量，确保精度，水泥为2%；砂、粉煤灰控制在5%以内。二、砂浆应随拌随用，水泥砂浆和水泥混合砂浆须在拌成后3h内使用完，砂浆搅拌时间水泥砂浆不少于2分钟，水泥混合砂浆不少于3分钟。6.3.2.5 摆砖撂底墙体砌筑前必须按选定的组砌方式干砖试摆，沿外纵墙方向摆顺砖，沿山墙方向摆顶砖。根据门窗洞口位置弹线摆砖应先从大角和墙体交接处试摆，灰缝在墙体中间调整，竖向灰缝宽度不易超过10mm。如不符合模数时，可将门窗洞口的位置左右移动不超过60mm，窗洞移动方向及距离应一致保证上下串线。6.3.2.6 砌筑一、砌筑前，必须根据设计层高，门窗洞口标高，圈梁标高，砖本身厚度等在技术交底时确定水平灰缝厚度，并以此为依据控制各竖向标高。基层表面应清扫干净，洒水湿润，先盘墙角和墙交接处，每次盘角高度不超过五层
