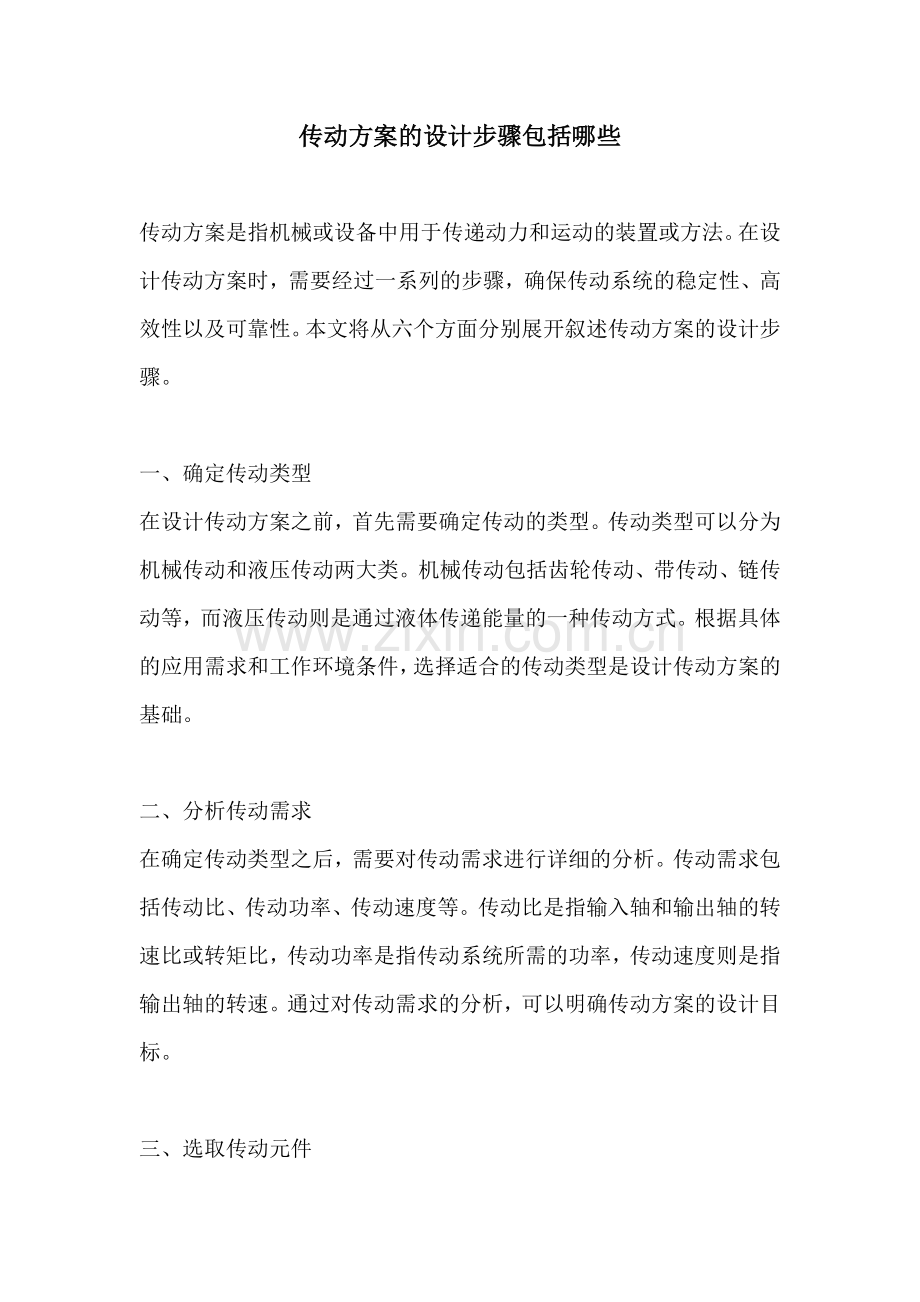

1、传动方案的设计步骤包括哪些传动方案是指机械或设备中用于传递动力和运动的装置或方法。在设计传动方案时,需要经过一系列的步骤,确保传动系统的稳定性、高效性以及可靠性。本文将从六个方面分别展开叙述传动方案的设计步骤。一、确定传动类型在设计传动方案之前,首先需要确定传动的类型。传动类型可以分为机械传动和液压传动两大类。机械传动包括齿轮传动、带传动、链传动等,而液压传动则是通过液体传递能量的一种传动方式。根据具体的应用需求和工作环境条件,选择适合的传动类型是设计传动方案的基础。二、分析传动需求在确定传动类型之后,需要对传动需求进行详细的分析。传动需求包括传动比、传动功率、传动速度等。传动比是指输入轴和输
2、出轴的转速比或转矩比,传动功率是指传动系统所需的功率,传动速度则是指输出轴的转速。通过对传动需求的分析,可以明确传动方案的设计目标。三、选取传动元件根据传动类型和传动需求,选择合适的传动元件是设计传动方案的关键。常见的传动元件包括齿轮、带、链条、联轴器等。在选取传动元件时,需要考虑其传递能力、精度、寿命以及成本等因素。同时,需要根据传动系统的特点和工作条件,选择适合的材料和加工工艺,确保传动元件的质量和可靠性。四、设计传动布局传动布局是指传动元件在传动系统中的位置和相互连接方式。在设计传动布局时,需要考虑传动元件之间的配合和传递能量的效率。合理的传动布局可以减小传动系统的重量和体积,提高传动效
3、率和稳定性。此外,还需要考虑传动系统的安装和维修便利性,确保传动系统的可维护性和可操作性。五、进行传动计算传动计算是传动方案设计的重要环节。通过传动计算,可以确定传动元件的尺寸和参数,以及传动系统的运行参数。传动计算涉及到力学、动力学、材料力学等多个方面的知识。在进行传动计算时,需要考虑传动元件的强度、刚度、稳定性等因素,以及传动系统的动态响应和损耗情况。六、进行传动仿真与验证最后一步是进行传动仿真与验证。通过计算机辅助仿真软件,对传动方案进行模拟分析,验证传动系统的性能和可靠性。传动仿真可以在设计阶段发现问题并进行优化,减少实际试验的时间和成本。同时,还可以通过实际试验验证仿真结果,确保传动方案的有效性和可行性。综上所述,传动方案的设计步骤包括确定传动类型、分析传动需求、选取传动元件、设计传动布局、进行传动计算以及进行传动仿真与验证。这些步骤相互关联,缺一不可。只有经过系统的设计和分析,才能得到符合要求的传动方案,实现机械或设备的正常运行。
