臭氧标准校准仪资料汇总
一、列表简介
臭氧标准校准仪
序号
型号
品牌
产地
尺寸mm
外观
类型
国内
情况
是否国产
1
T703
API
美国
178×124×495
4U
应用
较广
原装进口
先河贴牌
2
T750U
API
美国
229×432×533
便携
部分
应用
原装进口
3
49i-PS
Thermo
美国
178×124×495
4U
应用
较广
原装进口
4
EC9811
EC
澳大
利亚
432×178×648
4U
应用
较广
原装进口
先河贴牌
5
724
TANABYTE
美国
178×124×495
4U
部分
应用
原装进口
6
OC500
OPSIS
瑞典
485×350×135
4U
未知
原装进口
7
2030
SABIO
美国
156×364×316
4U
未知
原装进口
8
306
2B
美国
90×210×290
便携
未知
原装进口

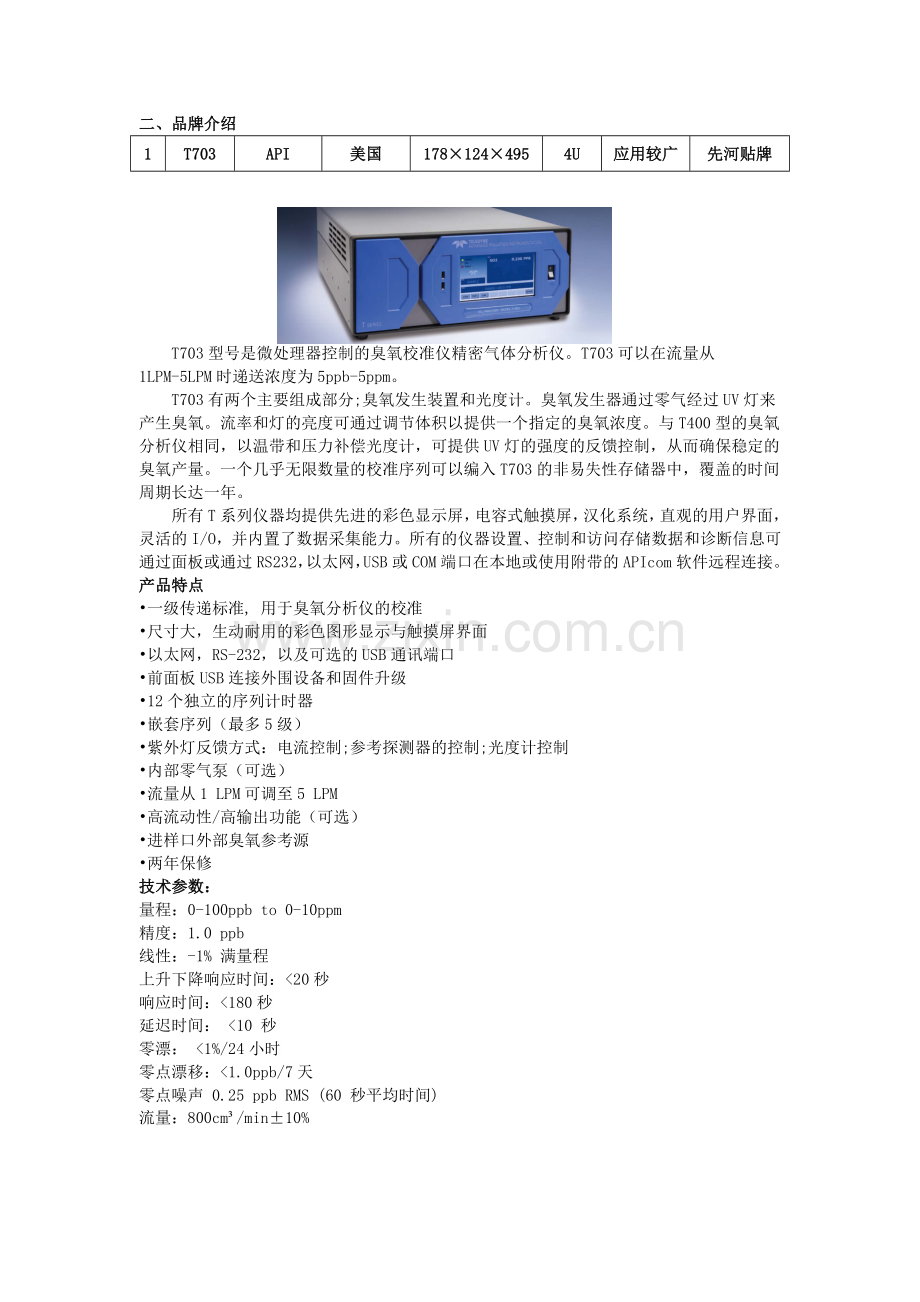

二、品牌介绍
1
T703
API
美国
178×124×495
4U
应用较广
先河贴牌

T703型号是微处理器控制的臭氧校准仪精密气体分析仪。T703可以在流量从1LPM-5LPM时递送浓度为5ppb-5ppm。
T703有两个主要组成部分;臭氧发生装置和光度计。臭氧发生器通过零气经过UV灯来产生臭氧。流率和灯的亮度可通过调节体积以提供一个指定的臭氧浓度。与T400型的臭氧分析仪相同，以温带和压力补偿光度计，可提供UV灯的强度的反馈控制，从而确保稳定的臭氧产量。一个几乎无限数量的校准序列可以编入T703的非易失性存储器中，覆盖的时间周期长达一年。
所有T系列仪器均提供先进的彩色显示屏，电容式触摸屏，汉化系统，直观的用户界面，灵活的I/ O，并内置了数据采集能力。所有的仪器设置、控制和访问存储数据和诊断信息可通过面板或通过RS232，以太网，USB或COM端口在本地或使用附带的APIcom软件远程连接。
产品特点
•一级传递标准, 用于臭氧分析仪的校准
•尺寸大，生动耐用的彩色图形显示与触摸屏界面
•以太网，RS-232，以及可选的USB通讯端口
•前面板USB连接外围设备和固件升级
•12个独立的序列计时器
•嵌套序列（最多5级）
•紫外灯反馈方式：电流控制;参考探测器的控制;光度计控制
•内部零气泵（可选）
•流量从1 LPM可调至5 LPM
•高流动性/高输出功能（可选）
•进样口外部臭氧参考源
•两年保修
技术参数：
量程：0-100ppb to 0-10ppm
精度：1.0 ppb
线性：-1% 满量程
上升下降响应时间：<20秒
响应时间：<180秒
延迟时间： <10 秒
零漂： <1%/24小时
零点漂移：<1.0ppb/7天
零点噪声 0.25 ppb RMS (60 秒平均时间)
流量：800cm³/min±10%

2
T750U
API
美国
229×432×533
便携
部分应用
原装进口

T750U仪表是一款便携式、微处理器控制的校准仪，用于精确气体分析仪的校准。该校准仪采用准确度极高的质量流量控制器结合标准气体压缩源，产生校准标气来为气体分析仪进行多点跨度校准和零点校准。该仪表放置于一个高密度的模塑旅行箱内，还配了手柄和滑轮，牢固耐用，为现场使用提供极大的便利。
T750U型号的仪表设计旨在满足高灵敏测试的苛刻要求。仪表可以校准和验证低于5ppb的NO的线性水平，这是标准校准器达不到的。为了突破该局限，T750U型仪表的臭氧发生器有两个操作模式：一个是高量程，性能与T750型臭氧发生器相近； 一个是低量程，或“分数”模式，用于产生低至3ppb的精确臭氧水平。为了确保NO2输出的最佳准确度，校准器先测试臭氧的浓度，然后再执行气相滴定，该仪表会根据用户指定的臭氧浓度和流量自动选择量程。
所有T系列的仪表都配有先进的彩色显示屏，电容式触摸屏，直观的用户界面和灵活的输入输出。所有仪表的设置、控制和诊断信息都可以通过前面板或RS232、以太网或选配的USB com口，当地或远程使用APIcom软件连接来进行传输。
仪表特性
超级稳定的臭氧输出，输出水平低至3ppb
超低气相滴定水平，可使NO2低至3ppb
内置光度计，臭氧发生器和气相滴定室
彩色屏大气、生动且耐用，带触摸屏界面
以太网、RS-232, 选配USB com口
前面板的USB口可连接外围设备和固件升级
质量流量控制器具有软件线性
可选配第三个流量控制器来满足更大更灵活的量程需求
玻璃气相滴定室GPT
配有外部臭氧参考源的进气口
 仪表技术参数
稀释系统

流量测试准确度
满量程的±1%
流量控制的重复性
满量程的±0.2%
流量测试的线性
满量程的±0.5%
稀释空气的流量量程
0到10SLPM
汽缸内气体的流量量程
0到200cc/min
零气要求
10SLPM@30 psi
选配
20SLPM@30 psi
输入压力
20-40psig
校准气体输入端口
1
稀释气体输入端口
1
NO2生成（GPT模式）

最小输出
20ppb LPM
最小浓度
3ppb
精度
±2% （GPTPS）
臭氧发生器模块

最大输出
4.5ppm LPM
最小输出
20ppb LPM
最小臭氧浓度
3ppb
响应时间
T98＜180s
光学反馈
标准
UV光度计选项

量程
0-100 ppb至 0-10ppm (可选)
精度
1.0 ppb
线性
读数的1.0%
上升/下降时间
<20秒（光度计响应）
响应时间
T95＜180s（系统响应）
零点漂移
<1.0ppb/24小时
电气参数

电源规格
85V-264V, 47Hz-63Hz
模拟输出量程
10V, 5V. 1V, 0.1V(可选)
通讯参数

标配I/O
1×以太网: 10/100Base-T
2×RS 232 (300-115, 200波特率)
2×USB设备端口
8×数字控制输出
12×数字控制输入
8×数字状态输出
选配I/O
1×USB com口
1×RS 485
多点RS 232
操作温度范围
5-40℃
尺寸
229×432×533mm
重量
21.14kg

3
49i-PS
Thermo
美国
178×124×495
4U
应用较广
原装进口

Thermo Scientific的49i-PS型臭氧主标准应用紫外光度技术产生高达5000ppb的臭氧。49i-PS 配置双光池检测系统。这一检测技术被NIST采用作为制定美国臭氧标准的标准方法。
49i-PS型臭氧主标准的最大工作流量达到每分钟6升。由于仪器能同时进行样品和参比的测量，仪器的响应时间可以达到20秒。
温度和压力修正是仪器标准功能。用户可以设定浓度报警值和其他用于内部诊断的参数报警值。
分析仪具有网络功能，增大内存能够存储更多数据。新增的网络接口使得远程控制更为方便，允许用户远程下载监测信息。
新增的“软键”功能可使用户根据需要设定按键的功能，从而直接进入到常用的菜单和功能。增大的液晶显示屏可以容纳更多信息，除始终显示分析结果以外，还可以同时显示其它的操作菜单、运行状态等信息。
特点：
· 在局域网上可被远程访问
· 大屏幕液晶显示和可用户定义的“软键”功能加强了用户界面
· 用闪存增强数据存储和远程数据下载性能
· 优化的设计加强了电路的通用性
· 易于维护的内部布局

量程
0-0.05，0.1，0.2，0.5，1，2，5，10，20，50，100，200 ppm
0-0.1，0.2，1，2，5，10，20，50，100，200，400 mg/m3
零点噪声
0.25 ppb RMS (60秒平均时间）
最低检测限
0.50ppb
零漂（24小时）
<1.0ppb
跨漂（月）
<1%满度值
零点噪声
0.5ppb RMS(120秒平均时间）
精度
1.0ppb
线性
1%满量程
臭氧源输出
0.25-1.000 ppm @ 3-4 lpm
臭氧源稳定性
± 4ppb 或±1%读数，以较低者为准

4
EC9811
EC
澳大利亚
432×178×648
4U
部分应用
先河贴牌

工作原理
    O3强烈吸收约250nm的紫外光谱，EC9811臭氧分析仪利用此吸收特性精确测量O3的浓度小于0.5ppb。EC9811以气流开关，单束光度计作为基础。    汞蒸汽灯可以作为光源，光电二极管用作检测器，玻璃管作为吸收反应室。在气流参比循环 切换过程中，空气通过臭氧涤除器抽进光度计，确定光强（I0）。通过阀切换，使周围空气进入反应室，确定测量循环的光强（I）。这些测量值和O3浓度之间的关系按相关朗伯比尔定律计算。
产品特点
·内置低噪声、高效率的采样泵，可为光度计参比室和O3发生器提供多达5L/min的净化零气，流量可自动修正；
·采用双通道技术的光度计提供了可靠测量结果；
·采用单一、玻璃测量小光室，并且采用低采样流速、无反光镜方式，使得仪器内部清洗和维护需求达到最小；
·O3发生器能够自动进行5点量程校准；
·可通过RS232/485，USB来获取数据；
·仪器操作界面及控制按键，可通过标准网络接口下载到远程计算机，实现远程直接对仪器的操作控制；
·采用嵌入式掉电不丢失存储器，能够存储多达175天的5分钟均值数据；
·该标准溯源到美国NIST臭氧标准。
【产品概述】
　　内置低噪声、高效率的采样泵，可为光度计参比室和O3发生器提供多达5L/min的净化零气，流量可自动修正；采用双通道技术的光度计提供了可靠测量结果；采用单一、玻离测量小光室，并且采用低采样流速、无反光镜光室，使得仪器内部清洗和需求达到最小；　　O3发生器能够自动进行5点量程校准；可通过RS232/485，USB来获取数据；仪器操作界面及控制按键，可通过标准网络接口下载到远程计算机，实现远程直接对仪器的操作控制；　　采用嵌入式掉电不丢失存储器，能够存储多达175天的5分钟均值数据；该标准溯源到美国NIST臭氧标准。
【技术指标】
　　量程：0~100ppb，500ppb，1000ppb，20ppm，任意可设
　　零点噪声：<0.25ppb/60s
　　最低检出限：0.5ppb
　　线性：<1%F.S
　　零点漂移：<1ppb/24h，<1ppb/30days
　　量程漂移：<0.5%读数值/24h，<0.5%读数值/30days
　　臭氧输出：0.025-1ppm, 3-4L/min
　　稳定度：1ppb或1%读数值　　

5
724
TANABYTE
美国
178×124×495
4U
部分应用
原装进口

724型臭氧分析仪采用紫外吸收原理测量臭氧浓度，产品已通过美国EPA认证（认证EQOA-0407-165）。臭氧传递标准内部安装了高精度、高稳定性的臭氧生成器和零气源，臭氧发生器产生的浓度准确，无漂移，更可以产生低浓度的臭氧标准，PPB级高精度发生器是专业人士进行臭氧分析仪校准的理想选择，广泛应用于计量检定、环境监测等部门的溯源需求。 特点 ·通过美国EPA认证 ·内部安装了臭氧生成器和零气源 ·三端口的臭氧输出准许臭氧被同时指向内部光度计和外部设备
724型臭氧传递标准 臭氧光度计技术规格
型号和流量范围
4个隔离的16位独立可选 ± 100 mV至± 10V的输出
满量程范围
100 至10000ppb, 每个独立可编辑的输出
样气流量
5 至2.0LPM,可调整
光度计循环周期
光度计循环周期
零噪声
< 0.0003 PPM
跨度噪声
< 读数的 0.5% (100 PPB 以上)
精度
< 读数的0.5%
线性
< 满量程1%
零漂
< 每个月0.001 PPM每月
标漂
< 1%每月
停滞/上升/下降 次数
各自10 / 20 / 20秒（快速循环设定）
臭氧输出范围
在5SLPM零气流量下 0至1000PPB ，软件可选
最小非零臭氧
1 PPB
臭氧输出分辨率
0.5 PPB
臭氧输出线性
测量范围的±1%
零气流量
2.5至6.5LPM
零气中污染成分浓度
NO, NO2, H2S, SO2, O3 非甲烷 碳氢< 1PPB
电源 标准
+5, +/-15V & +24V < 80 Watts
电源12V选择
9-16V < 7 amps
尺寸
(178 宽x 124.5高 x 495长 mm)
重量
4kgs

6
OC500
OPSIS
瑞典
485×350×135
4U
未知
原装进口

7
2030
SABIO
美国
156×364×316
4U
未知
原装进口

2030型臭氧校准仪是一台标准传递仪器，是环境大气臭氧分析仪和臭氧发生器理想的校准工具。利用比尔—朗伯定律，2030型臭氧分光光度计测量254nm紫外光通过样品的衰减值。仪器通过一个三通阀切换臭氧样品和去除臭氧的样品，通过对两个样品的实时比较，计算和显示精确地臭氧浓度。
    2030型臭氧校准仪由微处理器控制，配以先进的软件监测样气状况并显示相关输出。它操作简便，使用33键的前面板，键盘中还设有许多快捷键用于外场观测需要的快捷设置。
    2030型臭氧校准仪使用可选的内置臭氧发生模块，可以提供精确浓度的臭氧。发生器可以产生0.05～1.5 ppm@5 SLM浓度的臭氧。
标准配置
  微处理器控制
  33键的触摸键盘
  8行×40字符显示，256×64像素大荧光显示屏
可选配置
  精确的臭氧发生器
  输出范围：0.05～1.5 ppm@5 SLM
  准确度：±2% 或者±3 ppb@5 SLM
  向上倾斜的前置脚垫
  便携式侧装把手
  耐撞击的运输箱
  内置零气源
产品规格
  量程：0～100，0～200，0～500 ppb 或者0～1，0～2 ppm
  零点噪音：0.6 ppb RMS
  最低检测线：1 ppb
  零点漂移：<1.0 ppb/24 hr，<2.0 ppb/7 days
  跨度漂移：<1% 每月
  响应时间：20秒，10秒
  精确度：1 ppb
  线性：±1% 满量程
  样气流速：1 L/min
  运行温度：5～45 ℃
  电源：98～264 VAC，100 VA，50/60 Hz
  模拟输出：0.1 V，1 V，2 V，5 V，10 V，标准DB-9连接器
  RS-232/RS-485接口：标准DB-9连接器
  尺寸：6.2”（15.6 cm）H×14.3”（36.4 cm）W×12.4”（31.6 cm）D
  重量：20 lbs.（9.1 kg）

8
306
2B
美国
90×210×290
便携
未知
原装进口

306型臭氧校准源™是一种便携式的臭氧，可让您校准任何臭氧监测器——不只是本公司的仪器。该仪器收集从周围空气中的臭氧并且产生任何范围在30到1000ppbv。从易于使用的菜单旋转开关选择所需的臭氧浓度。总输出流量为3.0升/分钟的体积，和臭氧的混合比被控制成独立的环境温度、压力和湿度。您可以附加臭氧校准源（OCS™）直接输出到任何臭氧监视器的入口，通过一个臭氧收集器排出多余的流量给校准源内部。仪器的校准针对NIST-可追溯的臭氧标准，菜单允许用户更改校准参数，如果需要臭氧输出。例如，如果你保持一个臭氧参考仪器在实验室中，你可以使用校准源臭氧法律文书在该领域相对于您的实验室标准的校准传递标准。
臭氧校准源被安置在202型和205型臭氧监测器相同大小、坚固耐用的仪器箱的。
306型臭氧校准源™某些应用程序包括：
臭氧校准监控的领域。这种高度便携的传输标准对保持臭氧监视网络的校准是特别有用的。
试验的材料，如橡胶、塑料和涂料臭氧暴露的影响。
臭氧对植物的影响研究需要一个校准源是必要的。
示例数据
以下是数据的202型臭氧检测仪，以前一直对我们的NIST-可追溯的标准仪器校准的校准。进入新的目标臭氧浓度的臭氧校准源，每5分钟。从数据中可以看出，新的臭氧浓度达到3个数据点（30秒）内。浓度分别为加强上下两次，产生4校准曲线。目标臭氧的混合比例分别为0，50，100，200，400，600，800和1000的气体则。有在150 ppbv在“阶梯纹”的第一组的上升侧的一个额外的测量。

下图显示了4个校准曲线从4台臭氧浓度的增加和减少。 4最小要平方拟合，以不同的颜色绘制，数据点和线重叠的那么好，这是很难区分它们。线性回归方程的4个独立的校准曲线的斜率倾向优于±1％，并倾向±2的气体则拦截。相关系数（R2）是0.9999或1.0000。

产品规格：
 臭氧产生方式：185nm的紫外光解的方法
 臭氧浓度范围：0 ppbv 和 30 ppbv 到 1,000 ppbv
 输出精密度和准确度：
 大于2ppbv或臭氧浓度的％
 臭氧输出浓度变化响应时间：
 30秒达到95％浓度的变化
 流量：3.0升/分钟
 电源要求：12 V dc or 120/240 V ac, 18 w
 尺寸：9 x 21 x 29 cm
 重量：2.6KG

三、NIST原级臭氧校准系统（SRP）
美国国家标准与技术研究院实验室级臭氧校准系统

NIST原级臭氧校准系统（SRP）是与美国环境保护署（USEPA）联合开发的,是用来进行臭氧标准确认及臭氧标准传递证明的原级校准系统。自1983年以来，已服务于美国境内的臭氧测量的校准和溯源，NIST还提供的SRP到全球50多个国际实验室，包括国际计量局（BIPM）作为臭氧的参考标准使用的几套SRP。2005年，国际计量局在全球范围内完成了臭氧可比性（CCQM-P28）测试，23个实验室参加了该项测试，第一个正式的针对空气臭氧的比对（BIPM.QM-K1）顺利完成，并于每两年测试一次。
SRP臭氧原级校准系统构成
SRP臭氧原级校准系统主要由SRP主机、零气供应系统、高精度压力计、系统工作站、SRP与臭氧分析仪连续模块、实验室通风及附属设施。
SRP主机由内部的臭氧发生器或外部的臭氧发生系统、零气发生系统以及紫外光度计和控制系统组成。
·  NIST提供高稳定性的集成臭氧发生器以确保臭氧供应的稳定性；
· 统一高精度标准的紫外光度计是臭氧浓度测量的关键，NIST臭氧校准系统采用高精度紫外光度计，符合US.EPA在40CFRPART 50,Appendix D.所规定的设计及有效规格；
· 由于系统的精度性，SRP系统必须使用大量的、干燥的、高纯的、稳定的零气连续供应。在确保一定的纯度外，还必须确保供应的一致性和稳定性。因为不同的零气系统所提供的零气可能含有不同程度的粉尘、水蒸气、氢气，以及其它影响光线穿越吸收室的干扰成分。二种不同的零气来源，在产生高达百万分之几百的浓度的臭氧时，可能产生的O3浓度会有所不同。零气最小供应压力位15 psig (34.7 psia, 239.2 kPa)，总碳氢含量小于1ppm，氧气含量为20 - 21%，流量需大于20标准升/分钟(LSPM)。

 系统主要性能
近期，NIST对SRP进行了改装升级，大大减少或消除原有SRP系统中温度和光学测量的偏见。数据显示，平均光测量偏差为 - 0.67％，平均温度测量偏差为±0.37％，而在测量SRP平均净波动 - 0.30％，已改进的SRP整体偏差从0.72％降至0.33％。
· 测量范围： 0 至 1000nmol/mol(ppbv)
· 不确定度：在0~100ppbv 时 ±1ppbv ；100~1000ppbv时±1%，
· 臭氧传递标准：斜率：1.00 ± 0.05；截距：0.00 ± 3.0 ppbv
· 双光池长度：89.68 cm
· 温度测量：零点电压0.0 ± 0.1 mV
       满量程电压(300.0 ± 0.1 mV 或1,000.0 ± 0.1mV)
       读数：30.000 ± 0.010℃ 或 100.00 ±0.010℃
· 压力测量：目标值700.0 ± 2mb
校准实验室
SRP臭氧原级校准实验室需确保温度和压力的稳定，湿度可调节控制。较大的温度漂移和周期性变化可能影响仪器的稳定性，建议温度变化维持0.5℃以内。实验证明，湿度在50％以上可导致SRP检测器的飘溢，整个SRP系统适合放置于一个桌面或实验台上，台面要求120.00cm X 80.00cm，另需一个桌面或实验台备用。考虑到实验操作的方便性和温度的温度性，建议实验室面积在20㎡以上，建议配备稳压设施和不间断电源（UPS）。SRP主机和相关校准过程都会产生废气，对实验环境和人体健康都会产生很大的影响，因此需具备废气的收集和排放装置。
