IGBT电流应力考核.doc

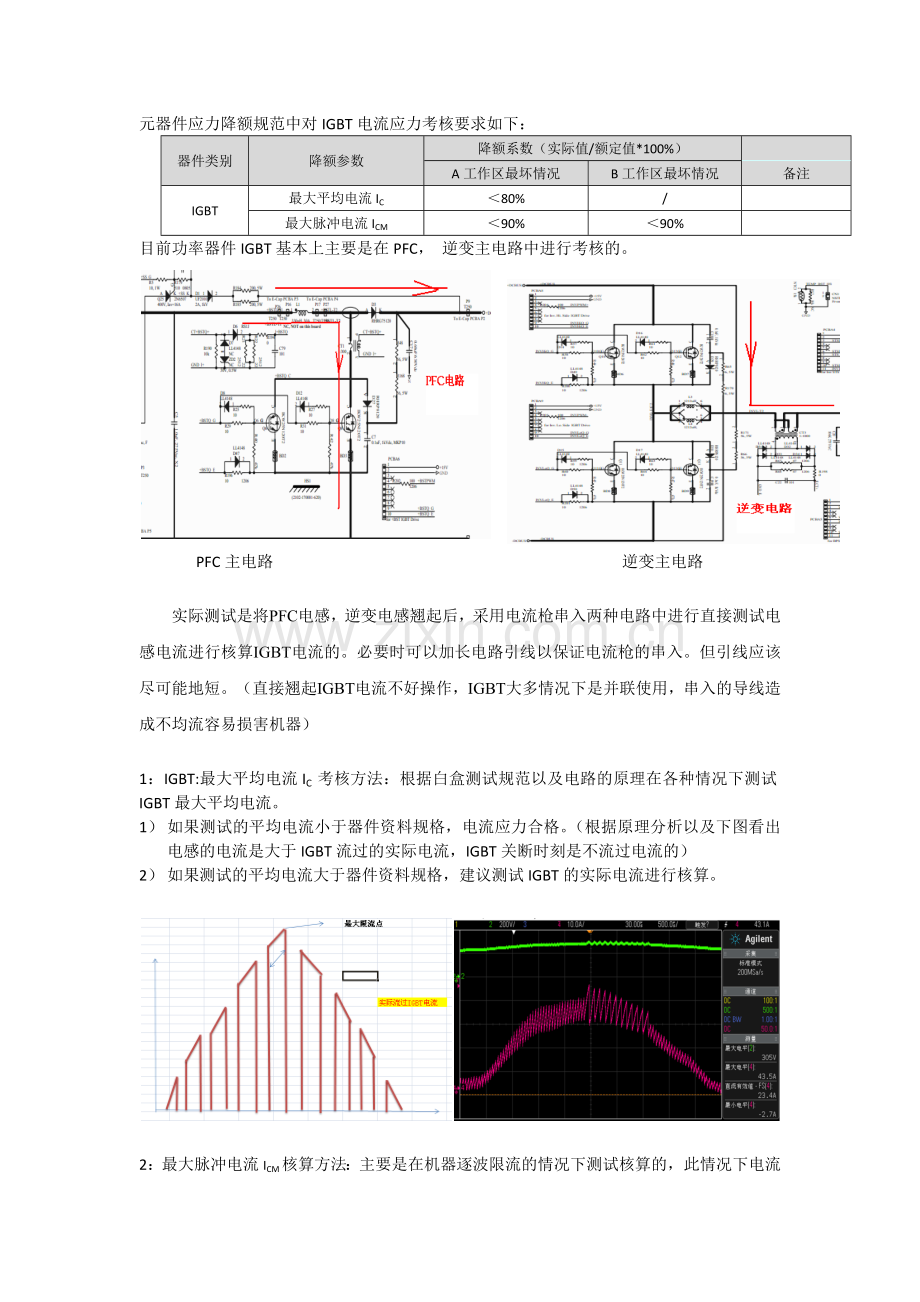

元器件应力降额规范中对IGBT电流应力考核要求如下：
器件类别
降额参数
降额系数（实际值/额定值*100%）

A工作区最坏情况
B工作区最坏情况
备注
IGBT
最大平均电流IC
＜80%
/

最大脉冲电流ICM
＜90%
＜90%

目前功率器件IGBT基本上主要是在PFC， 逆变主电路中进行考核的。

PFC主电路 逆变主电路

实际测试是将PFC电感，逆变电感翘起后，采用电流枪串入两种电路中进行直接测试电感电流进行核算IGBT电流的。必要时可以加长电路引线以保证电流枪的串入。但引线应该尽可能地短。（直接翘起IGBT电流不好操作，IGBT大多情况下是并联使用，串入的导线造成不均流容易损害机器）

1：IGBT:最大平均电流IC 考核方法：根据白盒测试规范以及电路的原理在各种情况下测试IGBT最大平均电流。
1） 如果测试的平均电流小于器件资料规格，电流应力合格。（根据原理分析以及下图看出电感的电流是大于IGBT流过的实际电流，IGBT关断时刻是不流过电流的）
2） 如果测试的平均电流大于器件资料规格，建议测试IGBT的实际电流进行核算。

2：最大脉冲电流ICM核算方法：主要是在机器逐波限流的情况下测试核算的，此情况下电流最大。

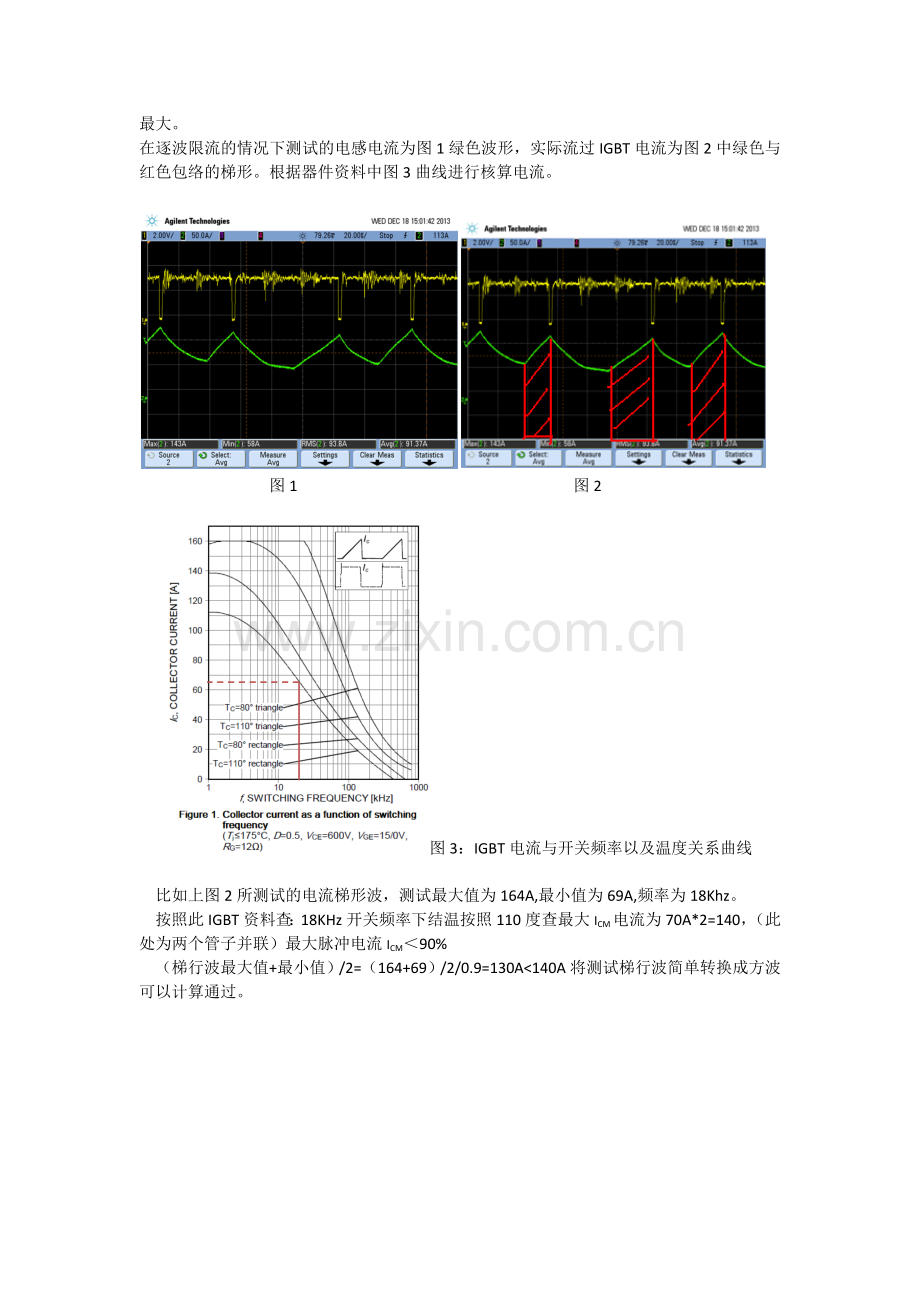

在逐波限流的情况下测试的电感电流为图1绿色波形，实际流过IGBT电流为图2中绿色与红色包络的梯形。根据器件资料中图3曲线进行核算电流。

图1 图2
图3：IGBT电流与开关频率以及温度关系曲线

比如上图2所测试的电流梯形波，测试最大值为164A,最小值为69A,频率为18Khz。
按照此IGBT资料查：18KHz开关频率下结温按照110度查最大ICM电流为70A*2=140，（此处为两个管子并联）最大脉冲电流ICM＜90%
（梯行波最大值+最小值）/2=（164+69）/2/0.9=130A<140A将测试梯行波简单转换成方波可以计算通过。
