雨滴传感器实验报告
学院：计信 专业：自动化2班
小组成员：姜 鹏 2010133234
卢晓玲 2010133211
谭在蓝 2010133236
姜 龙 2010133223
【实验目的】
1.理解雨滴传感器的工作原理;
2.掌握单片机驱动雨滴外传感器的方法。
【实验设备】
1.装有IAR开发工具的PC机一台;
2.下载器一个;
3.物联网多网技术综合教学开发设计平台一套。
【实验要求】
1.编程要求:编写雨滴传感器的驱动程序;
2.实现功能:检测水滴并输出标志;
3.实验现象:将检测到的数据通过串口调试助手显示，观察有无水滴时的数据变化。
【实验原理】
1雨滴传感器简介
雨滴传感器采用日本进口的特殊电了浆料和先进的厚膜技术制作的专门用于检测雨滴的一种新型传
感元件。该元件广泛用于需要检测雨滴的各种场所，如:无人职守的机房、宾馆高楼的门窗，高级轿车、
客车的门窗，以及各种货场等等的白动控制，以防止雨水的浸蚀。
2.使用的环境条件
环境温度:-20一+5 0 0C ;
环境湿度:RH < 95%%;
大气压力:86KPa一106KPa
3.雨滴传感器工作原理

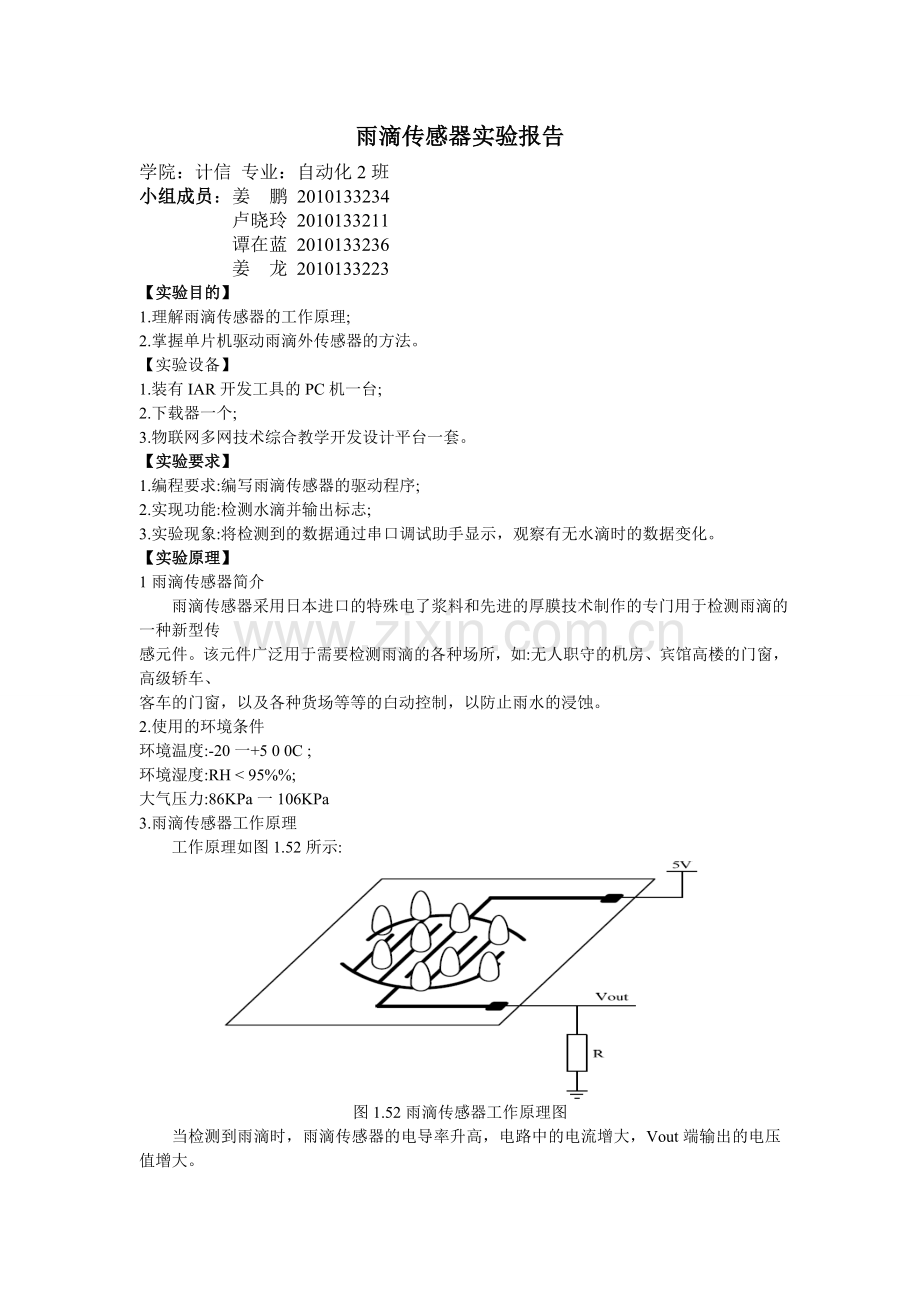

工作原理如图1.52所示:

图1.52雨滴传感器工作原理图
当检测到雨滴时，雨滴传感器的电导率升高，电路中的电流增大，Vout端输出的电压值增大。
4.使用注意事项
雨滴传感器可以在规定的工作条件下设计在控制的电路做传感之用，以接通各种控制电路。根据传感器的工作电压和电流选取适当的限流电阻以保证其正常工作。将传感器放在适当的位置，保证能在刚下雨时就能接受到雨滴，当传感器接收到雨滴后，发出信号接通控制器，通过控制器使执行机构动作而关好门窗。传感器应有必要的防护措施，以保证传感器不受损害。
传感器在使用和存放中应避免剧烈的振动和各种腐蚀性物质的伤害。存放在干燥的容器内。
【硬件连接】

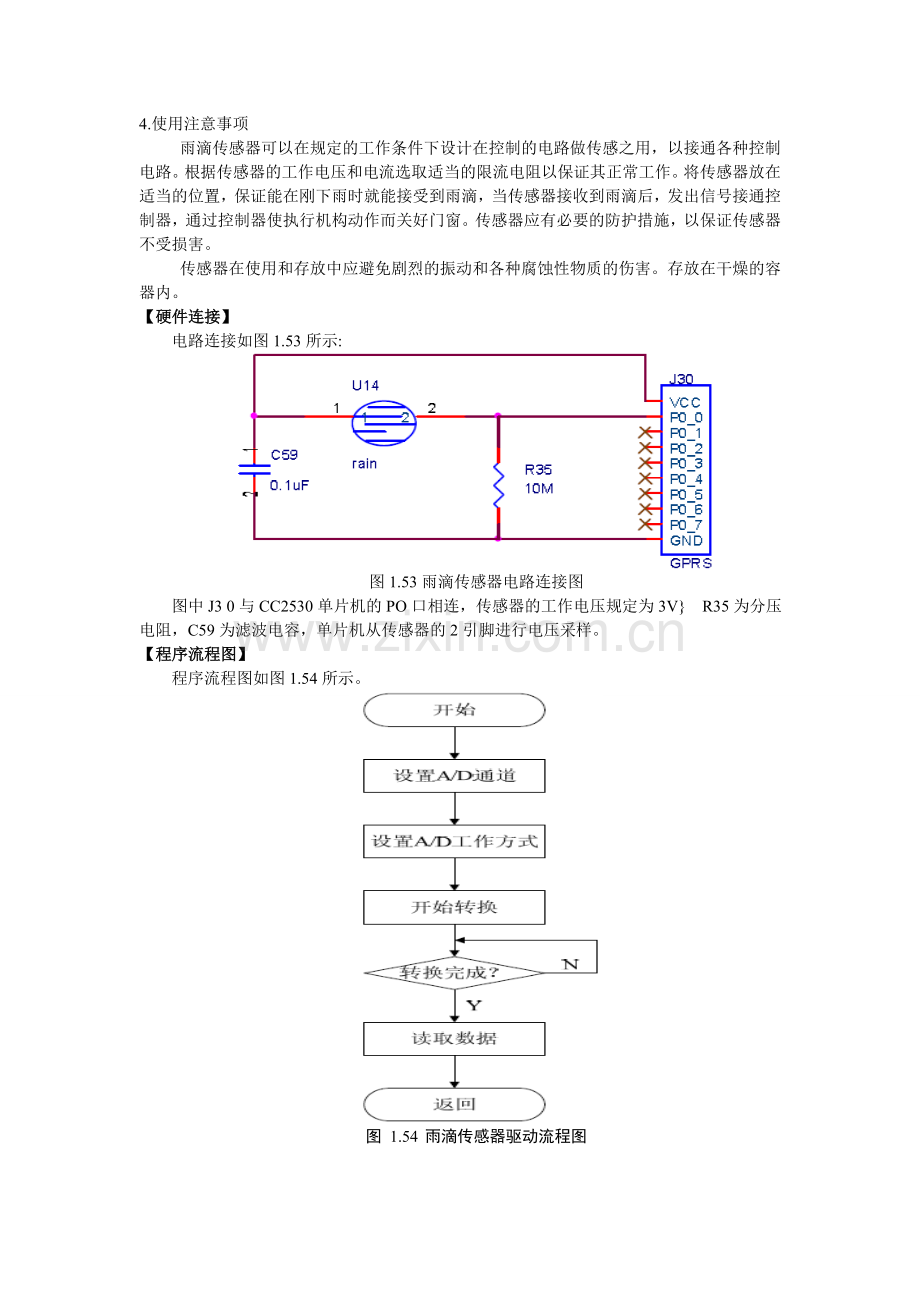

电路连接如图1.53所示:

图1.53雨滴传感器电路连接图
图中J3 0与CC2530单片机的PO口相连，传感器的工作电压规定为3V} R35为分压电阻，C59为滤波电容，单片机从传感器的2引脚进行电压采样。
【程序流程图】
程序流程图如图1.54所示。

图 1.54 雨滴传感器驱动流程图

【实验步骤】
1完成硬件连接(传感器工作电压选择3.3V);
2.新建一个工程;
3.新建一个C语言文件;
4.根据流程图编写相应的驱动程序;
5.将C语言文件添加到工程中;
6.下载调试程序，观察实验现象(参考单片机与PC机通讯实验)。
【实验结果】
