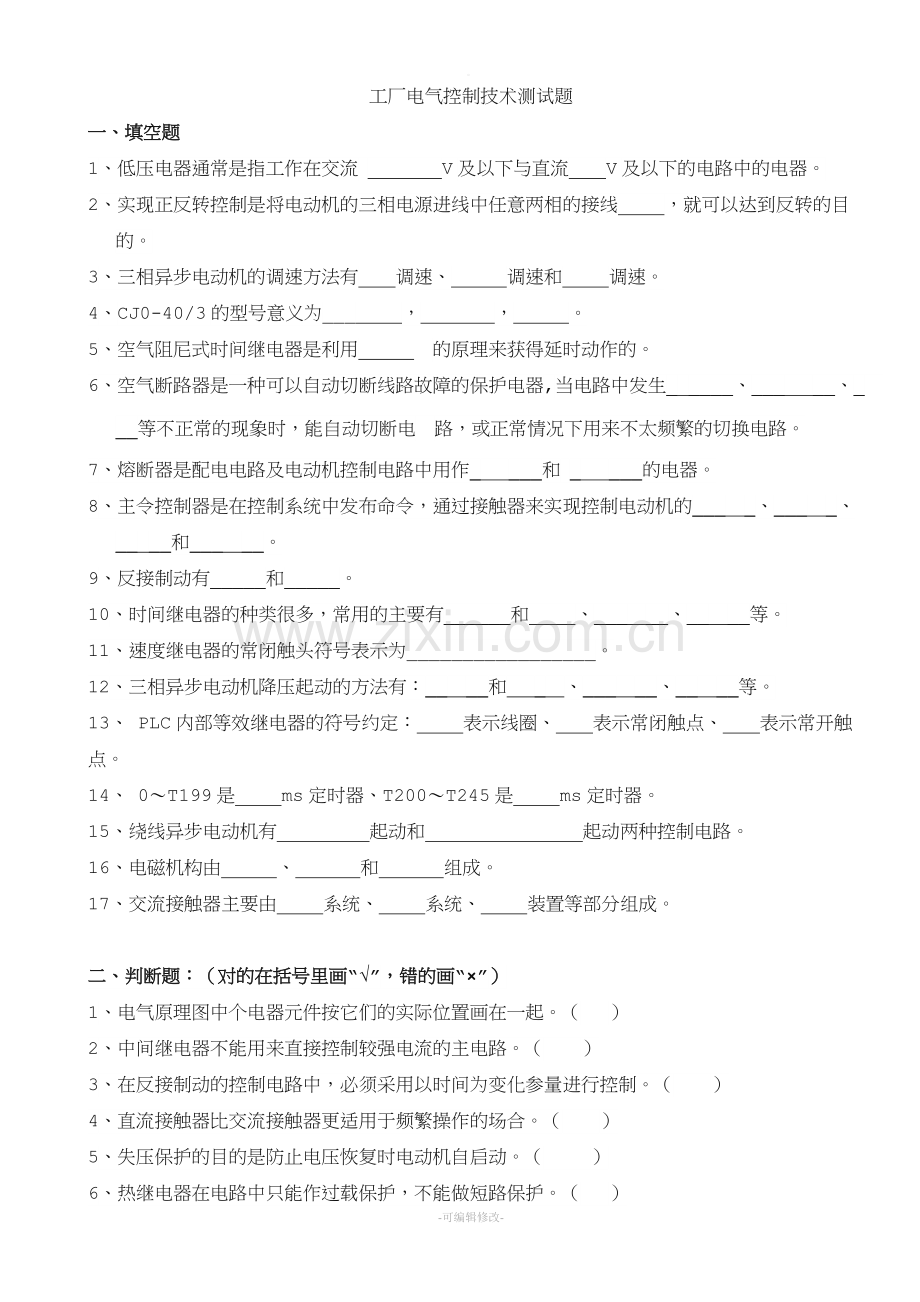

工厂电气控制技术测试题
一、填空题
1、低压电器通常是指工作在交流 V及以下与直流 V及以下的电路中的电器。
2、实现正反转控制是将电动机的三相电源进线中任意两相的接线 ，就可以达到反转的目的。
3、三相异步电动机的调速方法有 调速、 调速和 调速。
4、CJ0-40/3的型号意义为___ ， ， 。
5、空气阻尼式时间继电器是利用 的原理来获得延时动作的。
6、空气断路器是一种可以自动切断线路故障的保护电器,当电路中发生_ ____、___ __、_ __等不正常的现象时，能自动切断电 路，或正常情况下用来不太频繁的切换电路。
7、熔断器是配电电路及电动机控制电路中用作_ ___和 _ ___的电器。
8、主令控制器是在控制系统中发布命令，通过接触器来实现控制电动机的___ _、___ _、__ __和___ __。
9、反接制动有_____和_____。
10、时间继电器的种类很多，常用的主要有______和 、___ __、__ __等。
11、速度继电器的常闭触头符号表示为_________________。
12、三相异步电动机降压起动的方法有：__ __和 _ 、___ __、__ __等。
13、 PLC内部等效继电器的符号约定： 表示线圈、 表示常闭触点、 表示常开触点。
14、 0～T199是 ms定时器、T200～T245是 ms定时器。
15、绕线异步电动机有 起动和 起动两种控制电路。
16、电磁机构由 、 和 组成。
17、交流接触器主要由 系统、 系统、 装置等部分组成。

二、判断题：（对的在括号里画“√”，错的画“×”）
1、电气原理图中个电器元件按它们的实际位置画在一起。（ ）
2、中间继电器不能用来直接控制较强电流的主电路。（ ）
3、在反接制动的控制电路中，必须采用以时间为变化参量进行控制。（ ）
4、直流接触器比交流接触器更适用于频繁操作的场合。（ ）
5、失压保护的目的是防止电压恢复时电动机自启动。（ ）
6、热继电器在电路中只能作过载保护，不能做短路保护。（ ）
7、电动机采用制动措施的目的是为了停车平稳。（ ）
8、三相笼型感应电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装熔断器作短路保护。（ ）
9、每台机床控制线路不管有多么复杂，总是由几个基本环节组成的，每个基本环节起着不同的控制作用。（ ）
10、交流电动机的控制线路必须采用交流操作。（ ）
11、刀开关在低压电路中，作为频繁地手动接通、分断电路开关。（ ）
12、选用低压断路器时，断路器的额定短路通断能力应大于或等于线路中最大短路电流。（ ）
13、作为电动保护用熔断器应考虑电动机的启动电流，一般熔断器的额定电流为电动机额定电流的2～2.5倍。（ ）
14、没有灭弧罩的刀开关，可以切断负荷电流。（ ）
15、接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。 （ ）

三、单项选择题：
1、甲乙两个接触器，欲实现互锁控制，则应（ ）
A、在甲接触器的线圈电路中串入乙接触器的动断触点
B、在乙接触器的线圈电路中串入甲接触器的动断触点
C、在两个接触器的线圈电路中互串对方的动断触点
D、在两个接触器的线圈电路中互串对方的动合触点
5、降压起动的目的在于减小（ ）
A、起动电压 B、起动电阻 C、起动电流 D、正常电压
6、星一三角形降压起动只适用正常工作时定子绕组为（ ）形联结的电动机。
A、Y B、YY C、△
7、触头表面氧化或积垢都会使触头电阻（ ），使触头过热。
A、减小 B、增大 C、不变 D、上述三个都不合适
 9、延时精度不高，电源电压波动较大的场合，应选用（ ）
A、空气阻尼式时间继电器  B、晶体管式时间继电器
C、电动式时间继电器   D、上述三个都不合适
10、由于电弧的存在，将导致（ ）
A、电路的分断时间加长 B、电路的分断时间缩短
C、电路的分断时间不变 D、分断能力提高
11、电气图中，低压断路器的文字符号为（ ）。
A、QS B、QF
C、SQ D、SB
12、不属于笼型异步电动机降压启动方法的是（ ）启动。
A、自耦变压器降压 B、星形一三角形换接
C、延边三角形 D、在转子电路中串联变阻器
13、中小容量异步电动机的过载保护一般采用（ ）。
A、熔断器 B、磁力启动器
C、热继电器 D、电压继电器
14、 在电动机的连续运转控制中，其控制关键是 （ ） 。
A、自锁触点 B、互锁触点
C、复合按钮 D、机械联锁
15、下列低压电器中可以实现过载保护的有 （ ） 。
A、热继电器 B、速度继电器
C、接触器 D、时间继电器
16、 Y－△降压启动可使每相绕组电压为额定电压的（ ）。
A、1/2 B、1/3
C 、1/4 D 、
17、下列属于低压配电电器的是（ ）。
A、接触器 B、继电器
C、刀开关 D、时间继电器
18、 表示电路中各个电气元件连接关系和电气工作原理的图称为（ ）。
A、电路图 B、电气互联图
C、系统图 D、电气安装图
19、 交流接触器是利用（ ）配合动作的一种自动控制电器。
A、电动力与弹簧弹力 B、外施压力与弹簧弹力
C、电磁力与空气阻尼力 D、电磁力与弹簧弹力
20、对绕线型电动机而言，一般利用（ ）方法进行调速。
A、改变电源频率 B、改变定子极对数
C、改变转子电路中电阻 D、改变转差率

四、不定项选择题
1、低压断路器具有 保护。
① 短路 ② 过载 ③ 过电压
④ 欠电流 ⑤ 失压、欠压
2、下列属于低压控制电器的是 。
① 接触器 ② 按钮 ③ 转换开关
④ 继电器 ⑤ 刀开关
3、在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是 。
① 自锁 ② 互锁
③ 接触器 ④ 热继电器
4、在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的 起动。
① 降压 ② 升压
③ 增大电流 ④ 减小阻抗
5、低压断路器具有 。
① 电磁脱扣器 ② 热脱扣器 ③ 过电压脱扣器
④ 欠电流脱扣器 ⑤ 失压、欠压脱扣器
6、电动机的连续运转电路具有 保护环节。
① 短路 ② 过载 ③ 过电压
④ 欠电流 ⑤ 失压、欠压
7、三相电动机在制动时，采用能耗制动，方法是在 。
①反接相线，反接三相电源直到电机停车。
②反接相线，加入直流电源直到电机停车。
③切断电源，在定子绕组加入单相电源到停车然后断电。
④切断电源，在定子绕组加入直流电源，然后转子转速要到零时断开直流电源。
8、对直流电动机进行制动的所有方法中，最经济的制动是 。
① 机械制动 ② 能耗制动
③ 反接制动 ④ 回馈制动
9、在电动机的连续运转控制中，其控制关键是 的应用。
① 自锁触点 ② 互锁触点
③ 复合按钮 ④ 机械联锁
10、在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到 。
① 制动电阻 ② 中间继电器
③ 直流电源 ④ 速度继电器
11、低压断路器的热脱扣器感测到 故障信号后，可经脱扣机构使低压断路器的主触头分断。
① 过载 ② 短路
③ 欠压 ④ 失压
12、下列低压电器中可以实现短路保护的有 。
① 热继电器 ② 速度继电器 ③ 熔断器
④ 低压断路器 ⑤ 时间继电器
13、低压电器就其用途或控制的对象不同，可以分为 。
① 低压配电电器 ② 低压控制电器 ③ 低压供电电器
④ 低压操作电器 ⑤ 低压显示电器

五、电路分析题
1、请分析下图所示的三相笼式异步电动机的正反转控制电路：
（1）指出下面的电路中各电器元件的作用；
（2）根据电路的控制原理，找出主电路中的错误，并改正（用文字说明）；
（3）根据电路的控制原理，找出控制电路中的错误，并改正（用文字说明）。

2.请分析下图所示三相笼式异步电动机的-降压起动控制电路：
（1）指出下面的电路中各电器元件的作用。
（2）根据电路的控制原理，找出主电路中的错误，并改正（用文字说明）。
（3）根据电路的控制原理，找出控制电路中的错误，并改正（用文字说明）

六、电路设计题

1、某生产机械要求由M1、M2两台电动机拖动，M2能在M1启动一段时间后自行启动，但M1、M2可单独控制启动和停止。
2、 一台三相异步电动机其起动和停止的要求是：当起动按钮按下后，电动机立即得电直接起动，并持续运行工作；当按下停止按钮后，需要等待20s电动机才会停止运行。请设计满足上述要求的主电路与控制线路图（电路需具有必要的保护措施）。
3、用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。
