电控发动机维修.ppt

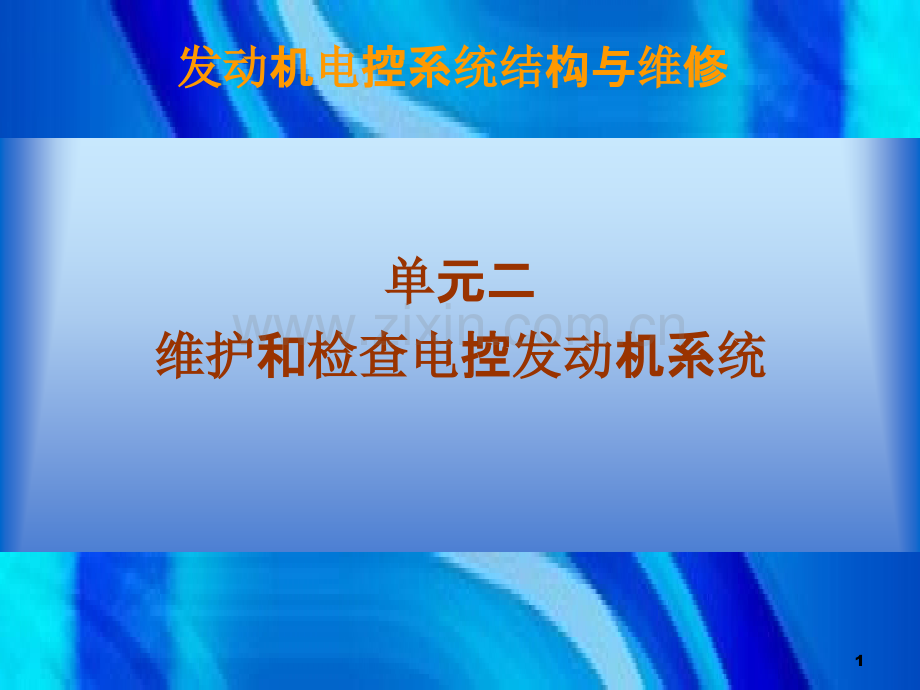

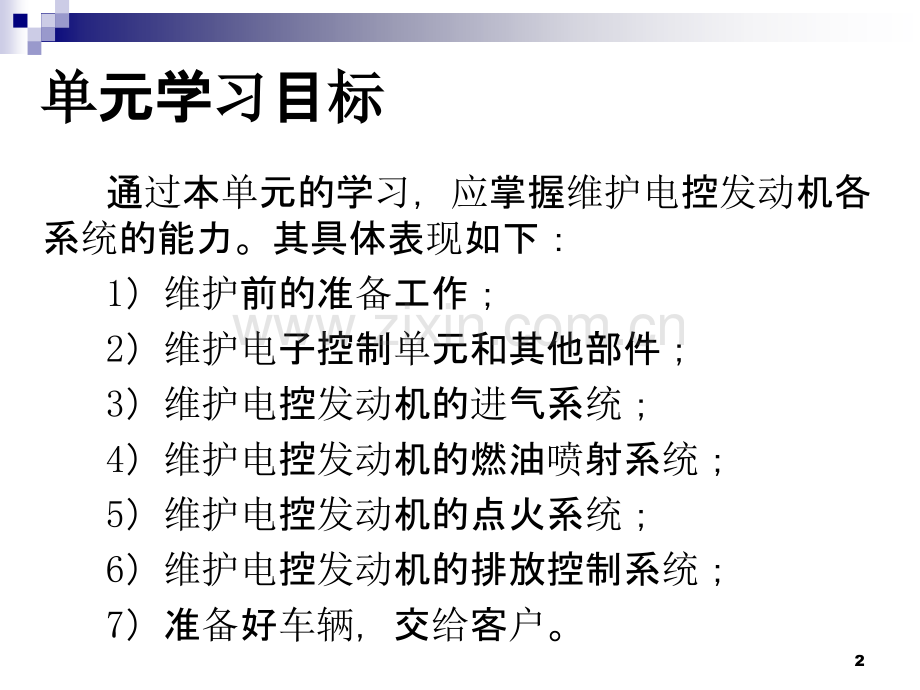

单单元二元二维护维护和和检查电检查电控控发动发动机系机系统统发动发动机机电电控系控系统结统结构与构与维维修修1单单元学元学习习目目标标通过本单元的学习，应掌握维护电控发动机各系统的能力。其具体表现如下：1）维护前的准备工作；2）维护电子控制单元和其他部件；3）维护电控发动机的进气系统；4）维护电控发动机的燃油喷射系统；5）维护电控发动机的点火系统；6）维护电控发动机的排放控制系统；7）准备好车辆，交给客户。2单单元学元学习习任任务务为了掌握维护电控发动机各系统的能力，本单元安排的学习任务如下：任务1 电控发动机维护前的准备工作任务2 维护电子控制单元和系统部件任务3 维护电控发动机的进气系统任务4 维护电控发动机的燃油喷射系统任务5 维护电控发动机的点火系统任务6 维护电控发动机的排放控制系统3任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作学学习习目目标标在进行维护之前，必须做好以下准备工作：1）掌握车间的安全知识和基本操作；2）认识常用的电控发动机诊断设备；3）认识电控发动机维护的注意事项；4）完成维护后交车前的注意事项。4汽车维修车间的每一个人必须遵循车间安全规则，以避免车间内发生危险，避免人身伤害、汽车损坏等。1.应该知道汽车维修车间的主要危险1）汽油和油漆等易燃液体必须适当处理和储存。2）易燃材料（如浸油的抹布）必须适当存放，以免火灾。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.1 1.1 车间车间的安全知的安全知识识5任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.1 1.1 车间车间的安全知的安全知识识3）蓄电池含有硫酸溶液，充电时会产生能够爆炸的氢气4）松动的排水沟（井）盖可能引起脚或脚趾损伤。5）腐蚀性液体（如清洗液等）对皮肤和眼睛有伤害。66）车间压缩空气系统的高压空气如果穿透皮肤进入血管是非常危险的。7）电气设备或电灯导线破损可导致触电事故。8）危险废料（如蓄电池以及具有腐蚀性的清洗液）必须正确处理，以免造成人身伤害。9）汽车排出的一氧化碳是有毒的。10）宽松的衣服和长发可能缠绕在设备或汽车的旋转部件上，导致严重的人身伤害。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.1 1.1 车间车间的安全知的安全知识识711）某些修理作业产生的粉尘和蒸气是有害的，如维修制动盘、制动鼓以及离合器摩擦衬片时产生的石棉粉尘会导致肺癌。12）某些设备（如气动扳手）发出的高分贝噪声可能伤害听力。13）洒在车间地面上的润滑油、润滑剂、水或零件清洗液可能导致人滑到，造成事故。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.1 1.1 车间车间的安全知的安全知识识82.应该做到的人身保护措施1）在车间内一定要戴安全眼镜或戴面罩。2）如果在高噪声环境下工作时应戴耳塞或耳罩。3）一定要穿适合保护脚的靴子或鞋子。4）在进行汽车维修作业时，不要戴手表、首饰和戒指，避免将电路搭铁、短接引起火灾。5）不要穿宽松的衣服，长发要束在脑袋后面，宽松的衣服和长发容易缠绕到旋转的部件上。6）当在粉尘环境下工作时应戴呼吸器。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.1 1.1 车间车间的安全知的安全知识识9 3.应该做到的汽车维修车间安全 1）保持车间地面清洁，有任何东西污染了地面应立即进行清洁。2）油漆或其他易燃液体应储存在密闭的储存器内。3）沾上了油的抹布必须放在安全、有盖的废物箱内，避免产生自燃，引起火灾。4）保持车间整洁，不要将重物（如用过的零件等）留在工作台上。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.1 1.1 车间车间的安全知的安全知识识101.着装2.车辆保护3.安全操作4.安全顶起和支撑车辆5.准备工具和测量仪表任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.2 1.2 基本操作基本操作规规范范116.拆装和安装、拆解和组装操作1）充分了解正确的维修步骤和保修故障后，对故障进行诊断。2）拆下零件前，检查总成的总体状况以确认是否变形或损坏。3）对于复杂的总成，要做记录。4）如有必要，则清洗拆下的零件，并且在全面检查后进行组装。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.2 1.2 基本操作基本操作规规范范127.拆下的零件1）已将拆下的零件整齐摆放在工具车内，以免与新零件混淆或弄脏新零件。2）对于不可重复使用零件，如衬垫、O形密封圈、自锁螺母，要按照维修手册中的说明用新件进行更换。3）若客户要求，则保留拆下的零件以备客户检查。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.2 1.2 基本操作基本操作规规范范131.听诊器 听诊器用来确定发动机或其他设备噪声的声源。2.真空压力表 真空压力表可用来检查进气支管的真空度。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备143.燃油压力表 燃油压力表用来检测燃油喷射系统的燃油压力。4.喷油器清洗检测设备 通常清洗喷油器的仪器为超声波清洗仪。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备155.试灯试灯通常用于检测电路的断路、短路和搭铁，可分为无源试灯和有源试灯。（1）无源试灯通常情况下，将无源试灯搭铁夹子连接到汽车的搭铁部位，探针连接到电路中以测试该处是否存在电压。如果探针接触的电路处有电压，试灯就会亮。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备16（2）有源试灯有源试灯与12V试灯类似，但有源试灯有内部电池。检测电路时应先将电路的正极与电源断开，然后将有源试灯的探针连接到电路的正极端，有源试灯的另一端连接在搭铁上，试灯应亮。如果试灯不亮，说明电路断路。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备176.万用表万用表可以在不同的量程检测直流电压、交流电压、电阻、电流的值。汽车万用表有更多的功能，如检测二极管的导通性、频率、温度、发动机转速、点火闭合角等。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备187.点火正时灯如果汽车使用了分电器电控点火系统，就需要点火正时灯进行基本的点火正时设置。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备198.示波器示波器可以把电压的变化在显示屏上显示出来，用于分析、判断和储存。分为模拟示波器和数字示波器。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备209.故障检测仪又称为解码仪，用于测试汽车电控系统。检测仪可以从发动机电子控制单元的存储器读取故障码，并将故障码以数字形式显示在检测仪上。故障仪通常需要定期进行更新升级。红盒子MT2500主机及附件任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备21元征元征X-431组组成成金德金德K81K81任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备2210.废气分析仪废气分析仪用来检测汽车的尾气排放，常用的五气体废气分析仪可以检测以下气体：HC、CO、CO2、O2、及NOX的气体浓度。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.3 1.3 常用常用电电控控发动发动机机诊诊断断设备设备23任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.4 1.4 查查找找车辆车辆信息信息1.车辆铭牌 车辆铭牌上通常有车型、发动机型号、生产日期、车辆识别号，它通常铆接安装在车身上。2.查找车辆识别号 车辆识别号通常压印在车身和车辆标牌上。3.查找发动机系列号 发动机系列号压印在发动机汽缸体上。24任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.5 1.5 认识认识丰田丰田3SZ-FE3SZ-FE发动发动机控制系机控制系统统1.丰田3SZFE发动机控制系统零部件位置要对电控发动机进行维护，首先应该熟悉发动机控制系统的零部件位置。2.丰田3SZFE发动机控制系统电路图电路图是查找电气系统问题的主要工具，它表达了各个电路的供电回路和控制部件。附录B：丰田3SZFE发动机控制系统电路图附录C：丰田3SZFE发动机ECM端子及电压检测251.蓄电池端子的拆卸与安装注意事项1）进行电气操作前，要从蓄电池负极端子断开电缆，以免因意外短路而造成零部件和配线的损坏。2）从蓄电池负极端子断开电缆时，时钟设定、收音机设定、音响系统的存储内容、DTC和其他数据都将被清除，必要时一些系统需要进行初始化。在断开电缆前，应记录下必要的数据。3）断开电缆时，关闭发动机开关和前照灯变光开关，并完全松开电缆螺母，然后断开电缆。进行这些操作时，不能扭曲或撬动电缆。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.6 1.6 电电控控发动发动机机维护维护注意事注意事项项262.维护电子部件的注意事项1）除非绝对必要，否则不能打开ECU盖或壳。如果要接触ECU插接器端子，应先消除自身的静电。2）断开电子连接器时，严禁拉拔配线，应拉拔连接器本身。3）不要掉落电子部件（如传感器或继电器），否则容易造成损坏。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.6 1.6 电电控控发动发动机机维护维护注意事注意事项项272.维护电子部件的注意事项4）清洁发动机时，应保护好电子部件、空气滤清器以及与排放相关的零部件，以防进水。5）禁止用冲击扳手拆卸或安装各种开关和传感器。6）在测量线束插接器的电阻时，小心插入检测仪探针，避免使连接器端子弯曲。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.6 1.6 电电控控发动发动机机维护维护注意事注意事项项283.配备催化转化器的车辆1）只能使用无铅汽油。2）避免发动机怠速运转超过20min。3）避免进行不必要的火花跳火试验。在必要的情况下进行火花跳火试验时，应尽快完成。4）试验时，切忌高速运转发动机。5）避免发动机压缩压力测量时间过长，发动机压缩压力测量必须尽快完成。6）燃油即将耗尽时禁止运转发动机，避免导致发动机失火。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.6 1.6 电电控控发动发动机机维护维护注意事注意事项项294.配备移动通信系统的车辆1）不要安装任何大功率移动通信系统。2）天线的安装位置应尽可能远离车辆电气系统的ECU和传感器，天线馈线的安装位置应距离车辆电气系统的ECU传感器至少20cm。3）天线和馈线应尽可能与其他配线分开，以防通信设备的信号和车辆电控设备的互相影响。4）检查并确认天线和馈线调整正确。任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.6 1.6 电电控控发动发动机机维护维护注意事注意事项项30任任务务1 电电控控发动发动机机维护维护前的准前的准备备工作工作1.7 1.7 维护维护完完毕毕后的事后的事项项当车辆维护完毕后，需要完成以下事项。1.维修场地和维修工具的清理2.车辆的清洗和准备3.给客户的建议31谢谢大家再 见 32
