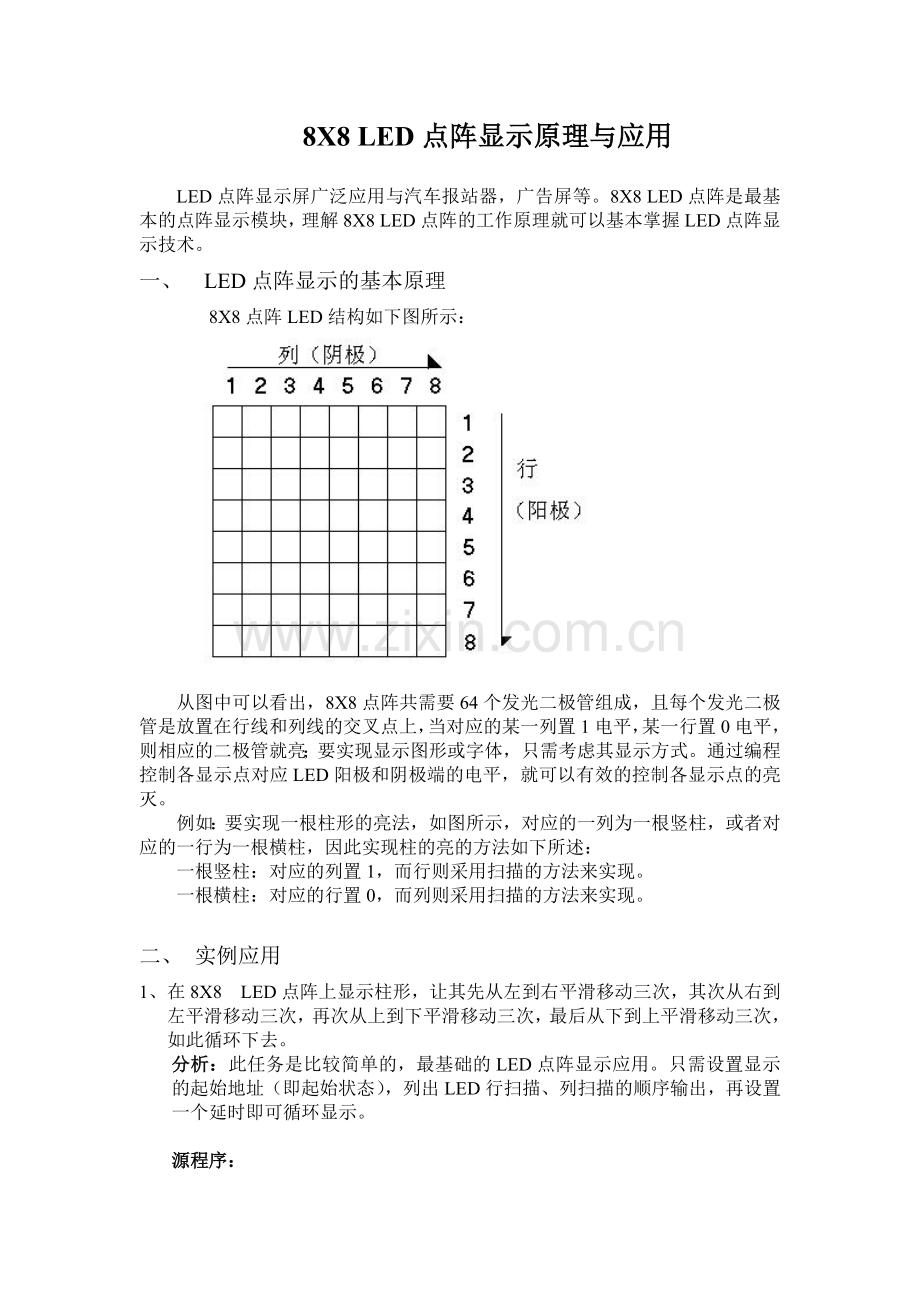

8X8 LED点阵显示原理与应用

LED点阵显示屏广泛应用与汽车报站器，广告屏等。8X8 LED点阵是最基本的点阵显示模块，理解8X8 LED点阵的工作原理就可以基本掌握LED点阵显示技术。
一、 LED点阵显示的基本原理
8X8点阵LED结构如下图所示：

从图中可以看出，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；要实现显示图形或字体，只需考虑其显示方式。通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。
例如：要实现一根柱形的亮法，如图所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：
一根竖柱：对应的列置1，而行则采用扫描的方法来实现。
一根横柱：对应的行置0，而列则采用扫描的方法来实现。

二、 实例应用
1、 在8X8　LED点阵上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。
分析：此任务是比较简单的，最基础的LED点阵显示应用。只需设置显示的起始地址（即起始状态），列出LED行扫描、列扫描的顺序输出，再设置一个延时即可循环显示。

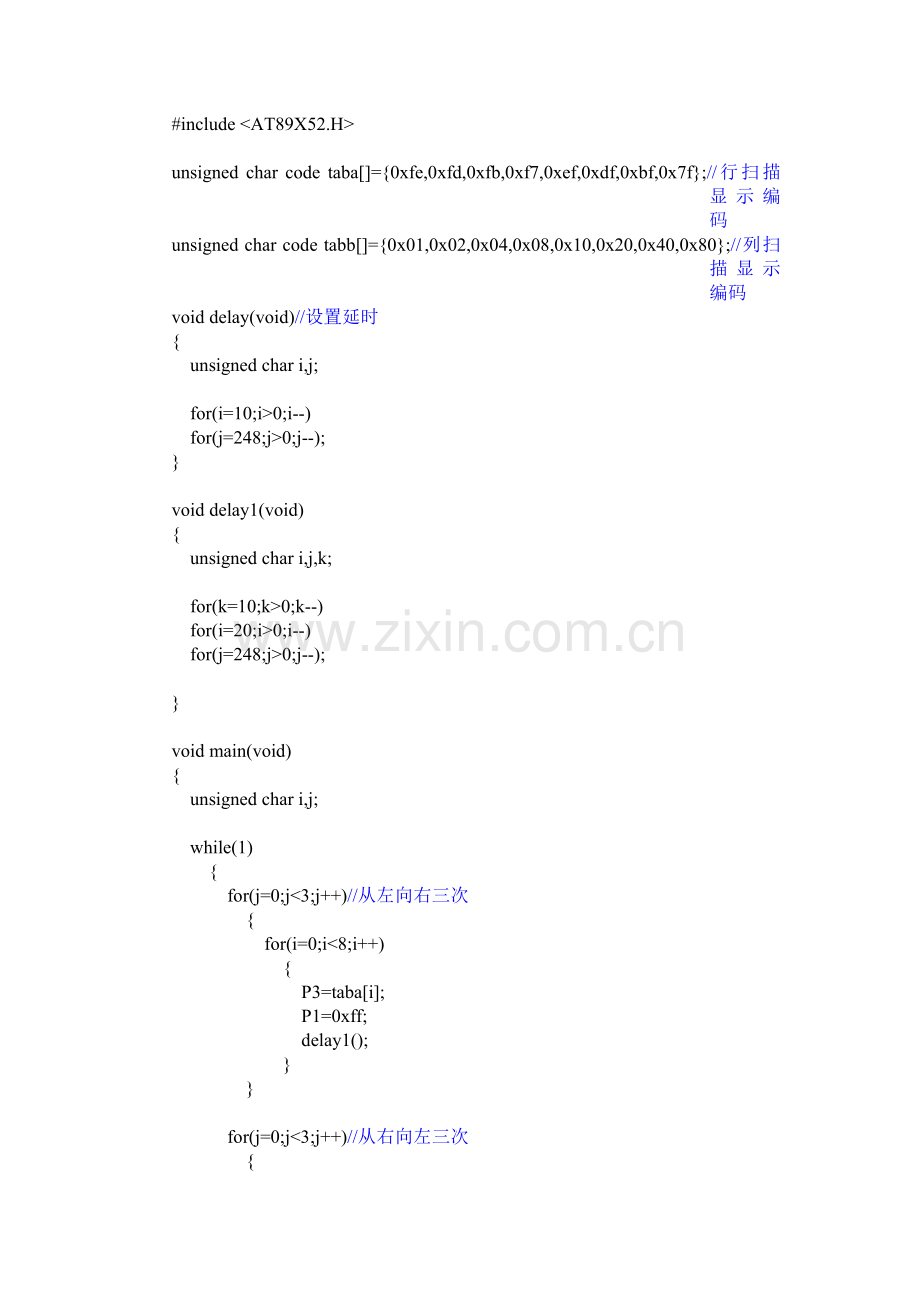

源程序：
#include <AT89X52.H>

unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//行扫描显示编码
unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//列扫描显示编码
void delay(void)//设置延时
{
unsigned char i,j;

for(i=10;i>0;i--)
for(j=248;j>0;j--);
}

void delay1(void)
{
unsigned char i,j,k;

for(k=10;k>0;k--)
for(i=20;i>0;i--)
for(j=248;j>0;j--);

}

void main(void)
{
unsigned char i,j;

while(1)
{
for(j=0;j<3;j++)//从左向右三次
{
for(i=0;i<8;i++)
{
P3=taba[i];
P1=0xff;
delay1();
}
}

for(j=0;j<3;j++)//从右向左三次
{
for(i=0;i<8;i++)
{
P3=taba[7-i];
P1=0xff;
delay1();
}
}

for(j=0;j<3;j++)//从上向下三次
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[7-i];
delay1();
}
}

for(j=0;j<3;j++)//从下向上三次
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[i];
delay1();
}
}

}
}

2、 数字0－9点阵循环显示
分析：重点是数字0－9点阵显示代码的形成：
如下图所示，假设显示数字“0”
1　2　3 4　5　 6 7 8

●
●
●

●

●

●

●

●

●

●

●

●

●

●
●
●

00 00 3E 41 41 41 3E 00
因此，形成的列代码为　00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。
同理，其他数字的显示代码可以由上可得。

实验程序框图：

实验显示效果：

源程序
#include <AT89X52.H>
unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code digittab[10][8]={{0x00,0x00,0x3e,0x41,0x41,0x41,0x3e,0x00}, //0
{0x00,0x00,0x00,0x00,0x21,0x7f,0x01,0x00}, //1
{0x00,0x00,0x27,0x45,0x45,0x45,0x39,0x00}, //2
{0x00,0x00,0x22,0x49,0x49,0x49,0x36,0x00}, //3
{0x00,0x00,0x0c,0x14,0x24,0x7f,0x04,0x00}, //4
{0x00,0x00,0x72,0x51,0x51,0x51,0x4e,0x00}, //5
{0x00,0x00,0x3e,0x49,0x49,0x49,0x26,0x00}, //6
{0x00,0x00,0x40,0x40,0x40,0x4f,0x70,0x00}, //7
{0x00,0x00,0x36,0x49,0x49,0x49,0x36,0x00}, //8
{0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00} //9
};

unsigned int timecount;
unsigned char cnta;
unsigned char cntb;

void main(void)
{
TMOD=0x01;//启用定时器方式1
TH0=(65536-3000)/256;//定时3ms
TL0=(65536-3000)%256;
TR0=1;
ET0=1;
EA=1;
while(1)
{;
}
}

void t0(void) interrupt 1 using 0
{
TH0=(65536-3000)/256;
TL0=(65536-3000)%256;
P3=tab[cnta];
P1=digittab[cntb][cnta];
cnta++;
if(cnta==8)
{
cnta=0;
}
timecount++;
if(timecount==333)
{
timecount=0;
cntb++;
if(cntb==10)
{
cntb=0;
}
}
}
三、 总结
通过本实验，我基本掌握了LED点阵显示的原理以及显示字符的点阵代码的取法。但是这只是最基本的LED点阵应用，以后还要学习通过8X8 LED点阵进行扩展，如大屏幕显示技术等。
