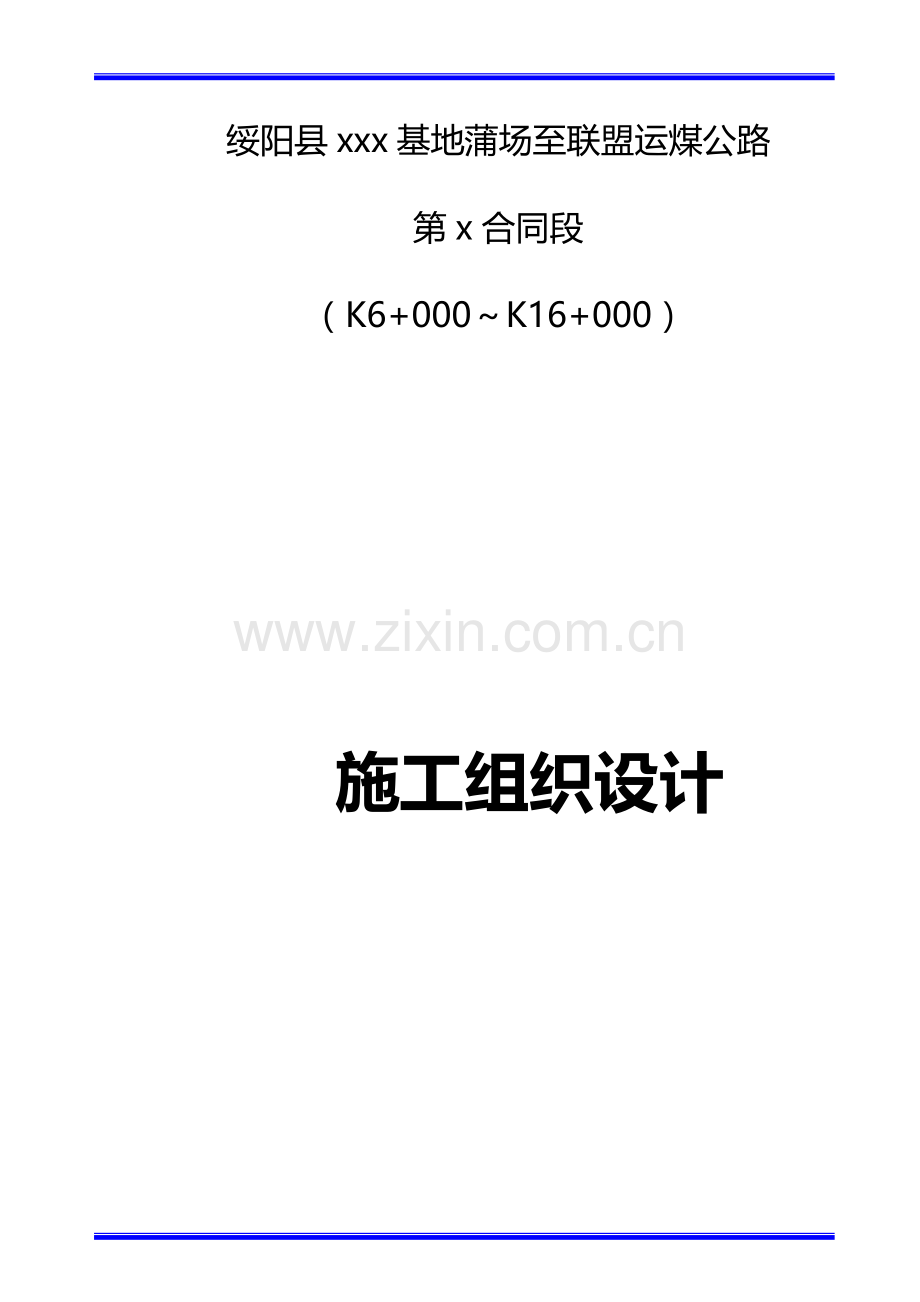

绥阳县xxx基地蒲场至联盟运煤公路第x合同段施工组织设计.doc

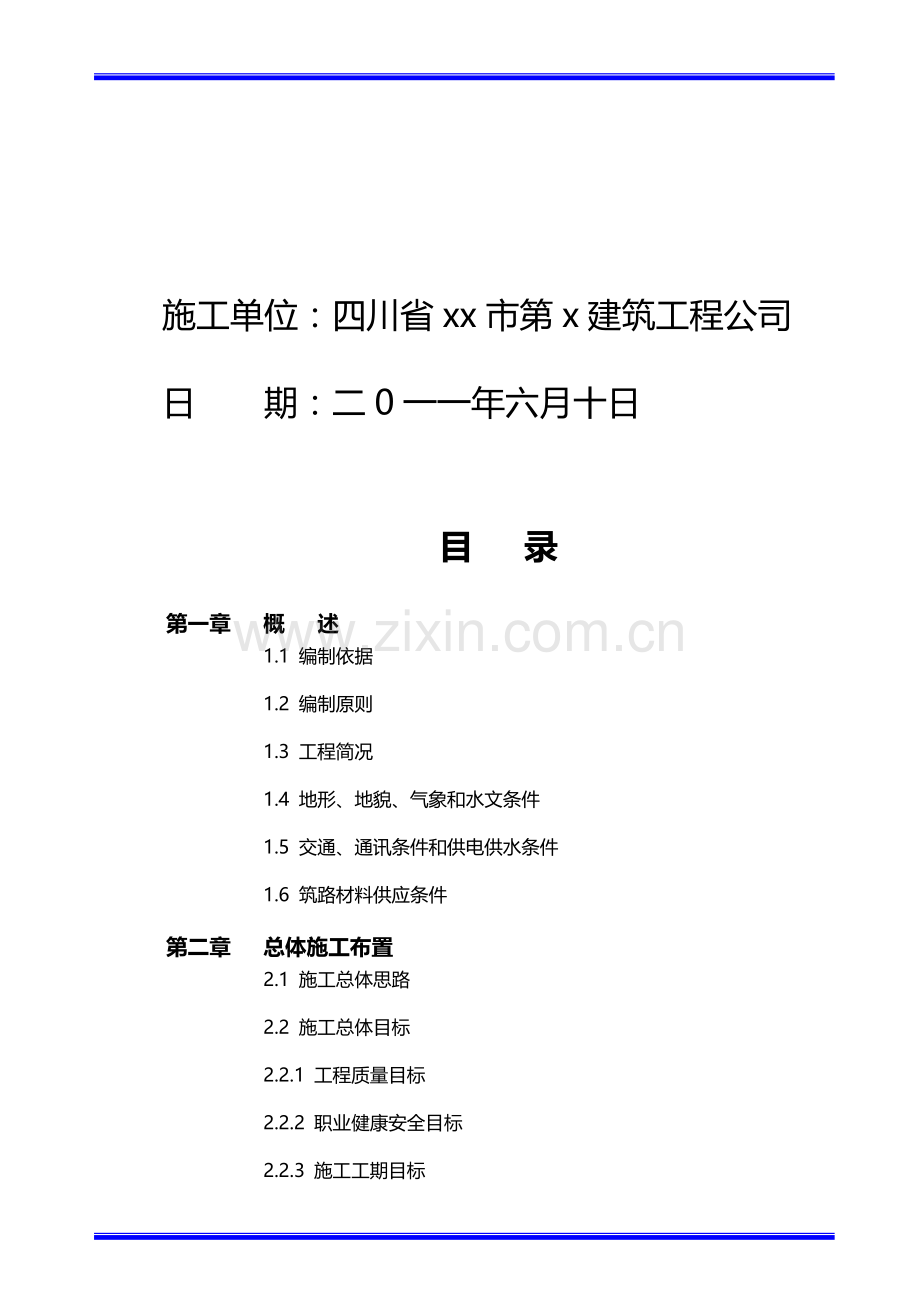

绥阳县xxx基地蒲场至联盟运煤公路第x合同段（K6+000K16+000）施工组织设计施工单位：四川省xx市第x建筑工程公司日 期：二0一一年六月十日目 录第一章 概 述1.1 编制依据1.2 编制原则1.3 工程简况1.4 地形、地貌、气象和水文条件1.5 交通、通讯条件和供电供水条件1.6 筑路材料供应条件第二章 总体施工布置2.1 施工总体思路2.2 施工总体目标2.2.1 工程质量目标2.2.2 职业健康安全目标2.2.3 施工工期目标2.2.4 环境保护目标2.2.5 保通目标2.3 组织机构和施工任务安排2.3.1 施工组织机构2.3.2 施工任务安排2.3.3 施工机械设备和人员的动员周期2.3.4 施工机械设备和材料进场的方法2.4 施工总平面布置2.5 临时工程及设施第三章 主要工程项目的施工方案、施工方法3.1 施工方案概述3.2 路基土石方施工3.2.1 场地清理3.2.2 土方开挖3.2.3 石方开挖3.2.4 路堤填筑3.3 排水及防护工程施工3.3.1 边沟、排水沟施工3.3.2 盖板涵施工3.3.3 浆砌块石挡土墙施工3.4 重点工程（高边坡）施工措施3.4.1工程概况3.4.2施工主要危险源及可能造成的伤害3.4.3开挖的技术要求3.4.4开挖安全要点3.4.5爆破作业安全要点3.4.6高边坡施工的各项安全措施第四章 确保工程质量和工期的措施4.1确保工程质量的措施4.1.1 质量管理一般措施4.1.2 工程外观质量保证4.1.3 缺陷责任期维护方案4.2确保施工工期的措施4.2.1工期安排4.2.2工程进度保证措施第五章 冬雨季的施工措施5.1冬季施工安排5.2雨季施工安排第六章 质量、安全保证体系、安全生产措施6.1、质量保证体系6.1.1质量目标6.1.2主要人员质量责任体系6.1.3质量自检体系6.2安全保证体系6.2.1安全目标6.2.2安全保障责任体系6.2.3安全生产保证措施6.2.4安全生产制度第七章 应急救援预案第八章 其他应说明的事项8.1环保、水保措施及文明施工8.1.1环境保护8.1.2文明施工8.1.3光缆、管道的保护8.2施工期交通管理措施附 件附件1 组织机构框图附件2 施工总体计划表附件2表2 工程进度率计划表（斜率表）附件2表3 工程进度管理曲线表附件3 施工总平面布置附件4 承包人上岗主要人员一览表附件5 承包人进场机械报表附件6表1 挖土方路基施工工艺框图附件6表2 石方爆破和石方开挖施工工艺框图附件6表3 路基填筑施工工艺框图附件6表4 浆砌片石挡土墙施工工艺框图附件6表5 浆砌片石（防护、排水）施工工艺框图附件6表6 钢筋混凝土盖板涵施工工艺框图附件7 质量保证体系框图附件8 安全保证体系框图 附件9 环境保护体系框图附件10 文明施工保证体系框图附件11 施工方法、顺序、时间表第一章 概 述1.1 工程简况本项目路线起于蒲场镇高坊子村（起点号K0+000），接S207省道，终点位于马鬃乡关口垭口（桩号K48+408.78），与省道303相接，全长51.862013公里，采用主要技术标准见下表。主要技术标准序号项目主要技术标准1公路等级三级（特殊困难地段降低标准）2设计速度30km/h3路基宽度7.5m4车到宽度2*3.255汽车荷载公路-级6设计洪水频率路基、涵洞1/257圆曲线最小半径一般值65m极限值30m8最大纵坡9%9最小坡长100m10凸形竖曲线半径一般值400m极限值250m11凹形竖曲线半径一般值400m极限值250m12最小曲线长度25m其他技术指标按照交通部颁发的公路工程技术标准JTG B01-2003执行，特殊困难地段降低指标。本工程项目分为五段，我公司所施工标段为第二合同段（K6+000K16+000，其中有0.421712公里长链），总长10.421712公里，经过蒲场镇大桥村和大溪村的多个村寨。1.2 地形、地貌、气象和水文条件本项目位于绥阳县西部山岭区，地势北高南低，中部山脊呈南向北展布，连绵不断，坡陡谷深、属高、中山侵，地形坡陡5度40度，海拔高程在8501450米之间，最高青龙山海拔1500米。区内植被总体较发育，多为灌木、杂草，坡度叫缓部位多开垦为农田。区内基岩路头较多，地形覆盖薄层残破及粘性土，冲沟地段发育薄层软土。项目区属于中亚热带湿季风气候，雨热同季，夏季南部来的暖湿气流无大山阻挡，容易侵入境内，加之地势高、境内上湿度大、易凝结，日照少；辐射弱。冬季由于秦岭和大山阻挡，出较强的冷空气侵入外，一般冷空气不易侵入，形成夏无酷暑冬无严寒的气候特点，由于境内地势垂直差异大，热量条件不同，存在着一山有四季，十里不同天的温差。因大气环境变化和地形环境影响，境内长出现干旱、低温、冰雹、秋风、暴雨、梅雨、等自然灾害天气。项目区年平均气温在14.2摄氏度15.5摄氏度之间，最冷1月份平均气温3.9摄氏度4.1摄氏度之间，最热7月份平均气温在25.5摄氏度25.7摄氏度之间，多年极端高气在34.4摄氏度36.9摄氏度之间，多年极端低气温在-6.9摄氏度-7.1摄氏度之间。海拔1300米以上的枧坝年平均气温在13摄氏度14.5摄氏度。全年降雨量1160毫米，受海洋性季风气候的影响，雨水集中在510月份这个6月的降雨量平均为894毫米，占全年总降雨量的77.1%，受大陆性季风的影响，11月一次年4月降雨量偏少，平均降雨量为300毫米左右，占全年中降雨量的22.9%。冬季两季的降雨量超过降蒸发量。全年降雨量日在172天之间，平均无霜期287天以上。本项目处于大娄山脉中段，坟坝向斜东翼，向南与清坝向斜相接。坟坝向斜西翼地层倾向70度80度，倾角50度80度，局部地段有侧转现象，水平平移断距为300米，断层产状为1656度30m，土石方开挖施工时注意配合边坡防护施工。3.2.1 场地清理路基范围内的树木、灌木丛等在2011年6月20日砍伐或移植，并妥善处理砍伐的树木。路基用地内的垃圾、有机物残渣及原地面以下至少100300mm内的草皮、农作物的根系和表土全部清除，并应运至弃土场内。2011年7月10日全部清理完毕后，应全面进行填前碾压，使其密实度达到规定的要求。3.2.2 土方开挖本工程挖土方171999立方米（含弃土方121846立方米）,土方开挖及运输采用机械化作业。根据地形条件和本公司拟投入施工机械设备情况，运距不大于80米的采用推土机推运，大于80米时则采用挖掘机配合自卸汽车施工。对挖方深度在6米以下的路段，开挖方法采用横向全宽掘进法，即从两侧沿路线纵向向前开挖，单层掘进的高度等于路堑设计深度，逐段成型向前推进。路堑开挖深度超过6米地段，采用分层分段的施工方法进行开挖，以挖掘机臂长为每层深度，逐层开挖。地面横坡较陡的挖方路段，先由路基边坡高的一侧开始，待该侧贯通后，再进行另一侧路基的纵横向的开挖。开挖顺序示意图如下：挖土方路基施工工艺框图见“附件6表1”土方开挖：（1）清除施工范围内影响施工的障碍物及垃圾，砍伐树木及挖除树根、杂草等。（2）开挖出来的适用材料及非适用材料分别堆放，利用适用材料回填路基施工，不适用材料运至弃土场。（3）按设计断面有次序地分层自上而下进行土方开挖，施工前先行施工截水沟，防止路基泡水。（4）开挖至设计标高超30cm后回填，整平压实至路基顶面以下30cm的压实度达到规范要求。路堑开挖：（1）路堑开挖之前，必须先施工截水沟，引走一切可能影响边坡稳定的地面水和地下水。施工中在路堑的纵向保持一定的纵坡，保证开挖过程中及竣工后能顺利排水。对高液限粘土及膨胀土路堑开挖，雨季施工时，注意做好场地排水，场内便道面层铺设30cm厚石渣层，两侧挖排水沟。同时由于贵州路基土石方施工中，土石方混杂土方又以高液限粘土为主，所以雨季施工时，既便是石方路堑也应考虑作好场内便道的防滑措施，包括铺设石渣或煤渣等。（2）路堑挖出的土方要尽量利用填方，非适用土应有计划地弃置，不能妨碍路基排水和路堑边坡稳定。（3）如果挖方路基位于含水较多易翻浆的土层上，要换以透水性良好的土，其厚度不小于1米。换土所挖的凹槽面要整一，并设纵向盲沟以利排水。（4）路堑开挖时要时时观察边坡是否稳定，如果发现不稳定立即报告监理工程师，要及时设置必要的支挡工程。石方边坡可能产生顺层滑坡的地段尤为注意。（5）路堑开挖时必须按横断面自上而下，依照设计边坡逐层进行，防止因开挖不当导致塌方。（6）路堑开挖时要根据路堑的实际情况确定路堑开挖方案。3.2.3 石方开挖1、准备工作（1） 施工前，将爆破器材的存放地点、数量、警卫、收发、安全措施及必要的工艺图纸编制报告，并在爆破器材进入工地前28天报监理工程师审批，同时将运入线路和时间报有关部门批准，取得通行证后将爆破器材运入工地保管。（2）由于绥阳县有爆破公司，爆破器材的存放地点、数量、警卫、收发、安全措施、运入线路和时间等手续均由爆破公司办理，因此如采用爆破公司施爆，需提前10天与爆破公司签订合同。2、分区与分层根据现场地形地质特点，施工技术要求，土石分离施工，加强开挖料的分类利用。石方爆破以石方相对集中的k10+300k11+300、K11+800K13+070、K14+730K15+100路段的施工为主，其他路段的石方开挖根据进度要求穿插施工。现场分三个施工段由一工区、二工区、三工区分别负责施工，每施工段可分3-4个作业区平行作业，加快施工进度。根据施工特点及施工设备，各作业区分层施工。3、石方爆破和石方开挖施工工艺框图见“附件6表2”4、石方施工方案选择本工程K6K13+700岩石主要为微风化石灰岩，K13+700K16+000主要为强风化白云岩、白云质灰岩、，局部层理、节理、裂隙发育，岩体破碎，应谨慎选择爆破施工方案。根据现场地形、地质特点、施工安全、技术质量要求及部分施工地点离多个村寨很近的实际情况，经过多种施工方案的分析比较，我们认为路堑段石方爆破施工，采用牙轮钻、潜孔钻深孔定向微差控制的松动爆破，大马力犁松法与点式小条形药包的松动爆破，手风钻浅眼爆破的综合性的石方松动施工方案。对于路堑边坡采用潜孔钻预裂爆破或光面爆破的控制性爆破技术，特别是临近设计坡面5 m范围的岩层开挖，采用小孔（4mm，l.52.0m）、小药量（12kg）爆破，以保证边坡岩体的完整。对于硬土、软石采用大马力（500HP）单钩强力液压犁松法施工，降低施工成本节省钻爆费用。对于坚石和次坚石，采用定向秒微差控制爆破法施工，钻孔以牙轮钻机、风动潜孔钻机为主，路堑中部山体结合采用点式条形药包爆破，快速松动大量岩体，为挖运创造有利条件，提高设备作业效率，加快工期。各个作业面自上而下，按设计边坡，预留光面爆破保护层，层层下挖和刷坡的方法进行，并随时校对挖面坡度，使边坡保持雨水冲刷稳定。综合采用上述各方法，以适应开挖区山体地形高差变化大，岩体风化物理力学性质差异大、爆区安全距离差别大的特点，满足作业区不同作业点爆破作业要求。5、爆破方案设计以开挖底板高为参考点，设定爆破开挖石方，中风化以下次坚石原岩山体地形高差为H，对不同高差条件下的石方爆破拟定采用下面不同的爆破施工方法。（1）H1.5m 采用手风钻机浅眼爆破法（2）1.5mH4m 采用药壶爆破法（3）4.0mH10m 采用潜孔钻宽孔距深孔微差爆破法（4）10mH30m 采用潜孔牙轮钻机和点式小条形药包爆破法爆破药包效应选择：采用适当提高单耗，适当加密炮眼，采用加强松动内部作用药包，为机械铲、装提高作业效率，创造有利条件。边坡采用支架式风动潜孔钻、预留保护层，微差同步光面爆破一次成型方法。对高边坡碎落平台、拦石墙，按设计采用挖方预留方式，其内外小边坡和内截水沟，均采用手风钻浅眼爆破法成形，坚石区、采用手风钻光面爆破。对石质边沟、排水沟，采用小孔、少量炸药开炸。实际施工时应尽量采用前两种方式爆破，多分层同时少用药量。6、石方爆破施工方法石质路堑爆破开挖施工方法如下：以预裂爆破和微差控制爆破为主，根据不同地形开挖深度、断面形式和周围环境，设计不同爆破方案，施工方法如下：（1）当路堑深度较浅，设计边坡度为一个坡时，如图1所示：第一步：沿设计边坡线打预裂炮眼至设计深度，孔距按10倍孔径控制，装药约为0.5-0.9kgm，先起爆预裂炮眼。第二步：周边眼装药量为中间眼的12左右，待中间眼钻完后即装药爆破。深路堑爆破示意图（图2）1预裂炮眼2周边眼3中部眼第一步：沿边线打预裂眼至变坡点，装药起爆。 第二步：变坡点以上部分分两阶段施工高为4-5米周边眼的孔深应严格计算，装药量为中部眼的1/2左右，然后装药起爆。 第三步：钻预裂孔至设计标高，施爆。第四步：施工变坡点以下部分。边坡及变坡点应严格控制药量同时加密炮眼，充分体现预裂光面爆破的效果，防止超挖同时保证边坡及变坡点（坡面台阶）美观。 （三）安全技术措施 “爆破施工，安全第一”。本工程地处绥阳县蒲场镇，沿线经过大桥村和大溪村，施工中必须严格遵守国家三个爆破安全规程及贵州省有关管理规定，在施工中补充强调以下安全技术措施：1、组织措施 成立以项目经理为首的地方参加的爆破安全领导小组，对爆破工作统一领导，统一指挥，统一行动，对爆破工施工的各道工艺全过程安全监督管理。同时对爆破器材的购置、保2、在爆破工作开始前组织参加爆破施工人员认真学习有关文件，加强其有关人员对爆破安全的意识。同时严格按我部制定的爆破管理办法执行。3、爆破个别飞石控制（1）个别飞石距离计算公式：个别飞石飞散距离是爆破安全警戒范围的主要依据，不同方法有不同的经验公式：a、浇眼爆破与深孔爆破飞石距离 Rf=db、药室与小条形药包个别飞石距离 Rf=20kfn2w（2）根据上述公式计算个别飞石最大飞石距离a、浇眼爆破 lm台阶 Rf=66mb、深孔爆破 lm台阶 Rf=158mc、药壶爆破 4m台阶 Rf=68md、小条形药包 w=11.514.5 Rf=215m（3）设备健全警戒半径 Rm=0.8Rfa、浇眼爆破 Rm=525mb、深孔爆破 Rm=125mc、药壶爆破 Rm=544md、小条形药包 Rm=172m（4）人员安全警戒半径 Rr=15Rfa、浇眼爆破 Rr=99mb、深孔爆破 Rr=237mc、药壶爆破 Rr=102md、小条形药包 Rr=3225m（5）控制个别飞石安全措施a、加强地质调查，搞清地质软弱变化规律及力学性质。b、加强最小抵抗线实测工作。c、根据变化及时调整药量，严格控制装药量。d、加强堵塞量与堵塞质量的检查，防止口部飞石。e、空腔不饱满装药，减少飞石主方向。f、点式小条形微差定向，改变飞石主方向。g、个别重要部位加强检查，并进行复盖防护。特殊情况可辅以草袋、竹蔑制品覆盖孔口以达到较好的控制飞石效果。h、联网定时起爆，减少放炮作业次数，减少对周围干扰i、加强作业指挥，加强安全警戒工作。j、作业区、警戒线区设立安全警戒标志、告示。3、爆破振动控制（1）允许齐发安全装药量计算为防止爆破振动对附近建筑物产生破坏性的影响，必须根据建筑距爆破点距离和建筑物的抗震条件计算齐发爆破允许的最大安全装药量。 Qm=R3/(V/K)3/a Qm齐发爆破总药量或微差爆破时最大一段时的药量；R爆破点到保护建筑的最近距离； V允许最大振动速度；按（爆破安全规程）V=3cms k地质系数 k取250 a衰减系数 a取1.8 不同距离条件允许的最大齐发安全装药量表序 号R距离mQm（kg）1100.6223016.7335077.47480317.325100619.7761502091.7372004958.18830016733.87（2）爆破振动危害的预防控制措施，为了减少爆破振动对爆区周围建筑物和保留基岩（围岩与边坡）的不良影响，采用以下技术措施：a、采用多段微差起爆技术，严格控制每段齐发药量，大区干扰降震，降低爆破震动。b、采用铵油炸药和空腔装药结构，减少爆破对边坡的影响。c、采用预留保护层开挖法，降低爆破振动对边坡的破坏，保护边坡长久稳定。d、保护层和落渣平台、落渣挡墙，采用浅眼爆破法，并采用合理的参数。e、坚岩边坡地段，采用预裂爆破法，减少主体爆破对边坡的影响。f、加强对边坡、房屋基础和爆破振动测试工作，积累数据，指导工作。 （四）质量监督与保证措施根据业主对工程质量提出较高要求，承包商本着“质量第一、信誉第一”的原则对工程实行“纵向到底，横向到边”的全面质量管理，拟采取以下确保施工质量的措施： 1、实行以项目经理、总工为首的质量保证体系，对质量目标进行工艺分解，实行全过程超前质量管理。贯彻ISO9002质量管理体系。2、组织认真学习合同文本、公路技术规范、质量标准，并建立自审、会审、自验、交验，层层技术交底制度，按设计图纸要求精心施工。3、加强职工的质量意识教育，认真执行工序制和互检制检查和质量评审工作。4、做好测量控制，保护好测量标志，经常进行测量检查。5、加强试验、检测工作。6、对高边坡采用新技术方法，并按建设部最新标准工艺方法施工。7、密切与监理工程师联系，认真做好施工记录、技术总结，资料完整及时归档。8、质量目标达到合格。 （五）进度保证措施l、采取项目法组织施工，选调精干施工队伍进场，大力加强内部施工管理，强化项目竞争机制，将分阶段施工任务落实到每一个施工队、班组及施工人员，奖罚分明。2、建立强有力的现场生产技术、机械领导班子，制订详细的进度控制计划，分阶段落实措施，使进度处于受控状态。半路堑开挖时采用纵断面开挖，以增加开挖工作面，但应注意防止开炸石方滚到征地红线范围外损害农作物、房屋及其它设施。全路堑开挖时采用横断面开挖。对于风化层和松软岩层位，用大马力推土机松动，边坡用人工清刷。次坚石和坚石部分采用深孔控制爆破，边坡预留光爆层实施光面爆破。根据本合同段石方开挖的特点，拟分别采用以下两种爆破工艺。3.2.4路堤填筑施工 （一）路基填筑施工工艺框图见“附件6表3” （二）测量放样 l、测放中线 （1）每隔20m测放一根中桩并施测路线主要控制点桩，如交点、转点、圆曲线和缓和曲线的起讫点、起控制作用的标桩。测放间接测量的主要控制点，如三角网点、导线点等。 （2）当路线的主要控制点在施工中有被挖掉或埋掉的可能时，则视当地地形条件和地物情况采用有效的方法进行固定。 2、测放路线高程 测放好中线后，进行纵横断面的水平标高测量，以确定水准基点标高和中线地面标高。 3、横断面施测 根据设计图纸，测放横断面。4、路基放样（1）根据设计图及原地面标高定出各路线中的路基边缘、路堤坡脚、边沟、等具体位置，以便定出路基轮廓。（2）在放完边桩后，进行边坡放样，采用麻绳竹竿挂线法或坡度样板法，并在放样中考虑预加沉落度。5、按图纸要求在施工现场标明弃土场的具体位置，标明其轮廓。机械施工中，设置牢固而明显的填挖土石方标志和车辆行驶方向标志。施工中随时检查。发现被碰倒或丢失的立即补上。6、如实详细记录测量结果，报监理工程师核查（三）石料填方路基施工规范：公路路基设计规范（JTJ013-95）：公路路基施工技术规范（JTJ033-95）；公路工程质量检验评定标准（JTJ07198）： 路基压实标准及压实度：路基采用重型击实标准，分层压实。项 目 分 类路面底面以下深度压实度主 线二、三级公路填方路基上路床0309593下路床30809593上路堤801509390下路堤150以下9090零填及路堑路床0309593（四）主要施工方法1、施工准备 2011年7月5日开始施工，2011年11月30日完工。（1）路基施工前，做好原地面临时排水措施，开挖路基两侧临时排水沟以降低潜水位，并与永久排水措施相结合。排水不得流入农田、耕地，不得引起水沟淤积和路基冲刷。（2）清理施工场地，将路基用地范围内的垃圾、有机物残渣、草皮、农作物的表土予以清除，对水田的清淤必须认真彻底，对沿线基底的植物、腐殖质土应彻底清除，并运至弃土场堆放。场地清理完成后，全面进行填前碾压，使其密实度达到规定的要求。对于部分有高液限粘土的路段，路床应加强夯实。对不适宜土的弃方控制，试验室应根据台账进行跟踪监控，发现土质变化，应随即进行试验是否高液限土，避免将适用填料弃掉。（3）填方材料试验在路堤填筑前，填方材料应每5000立方米或在土质变化时取样，按JTJ05193公路土工试验规程规定的方法进行颗粒分析、含水量与密实度、液限和塑限、有机质含量、承载比（CBR）试验和击实试验。合格的材料用于填筑，不合格的材料运至弃土场堆放。在路堤填筑施工前28天，在现场选取一段不小于l00m的路基作为填料压实试验，压实试验进行到能有效地使该种填料达到规定的压实度为止，详细记录压实设备的类型、最佳组合方式、碾压遍数及碾压速度、工序；每层材料的松铺厚度、材料的含水量等，并将路基压实试验结果送交监理工程师审核同意后，可作为该种材料施工时控制依据。2、填前路基基底处理及零填挖路基（1）路基在进行填筑前应按施工图纸和规范的设计及有关规定对原地面进行清理及压实。其压实度在填土高度超过80cm时不应小于80%。（2）零填挖路床顶面以下0300mm范围内的压实度，不应小于95%。如不符合要求，施工时应重新翻松压实，使压实度达到规定的要求。3、填石路堤施工本工程路堤填筑路段相对较长，填石路堤根据具体的施工作业面的大小，同时根据路基压实度的要求，可将作业面划分为4个大台阶，4区段，8流程分层施工。4个大台阶为：路槽底面以下0.3米为第一级台阶，0.3-0.8米为第二台阶，0.8-1.5米为第三级台阶，1.5米以下为第四级台阶；四区段是：填石区段、平整区段、碾压区段、检验区段；八流程是：施工准备、填料准备、基底处理、分层填石整平、振动碾压、检验签认、路基成型、边坡修整。填方和挖方作业面形成施工台阶状。台阶的间距视具体情况而定，一般为150米左右，大台阶内按四区段、八流程分层填筑。有关施工方法及注意事项如下：（1）填石路堤的施工顺序：运料堆料摊铺大粒径料破碎 补充细料人工局部找平碾压边坡整修和码砌质量检查对不合格路段进行修整下一层施工。（2）路基填筑前先对基底进行处理，确保基底平整、稳固，在半填半挖或填方段、地面倾斜坡度大于1：5时，填前结合地形在基底凿成台阶，并使台阶做成内倾2-4坡度，台阶宽度不小于1m，以防路基侧滑。（3）填料的选择与试验：按规范要求进行鉴别和试验，根据试验结果选用质量合格、级配良好的填料进行填筑。采用满足规范要求强度15Mpa的石料进行填筑，强风化的软岩不用于填石路堤，也不用于做塞缝料。填筑时分层卸料、摊铺，每层摊铺厚度不超过50cm，采用合适的级配石料，使石料最大料径不大于层厚的23即33cm；特别注意的是填石路堤的填料的堆放应作好严密的现场组织，确保填料按最大松铺厚度所需用量均匀堆放以利于推土机的粗平。用大吨位推土机推平，用25t高激振力振动压路机进行碾
