资源描述

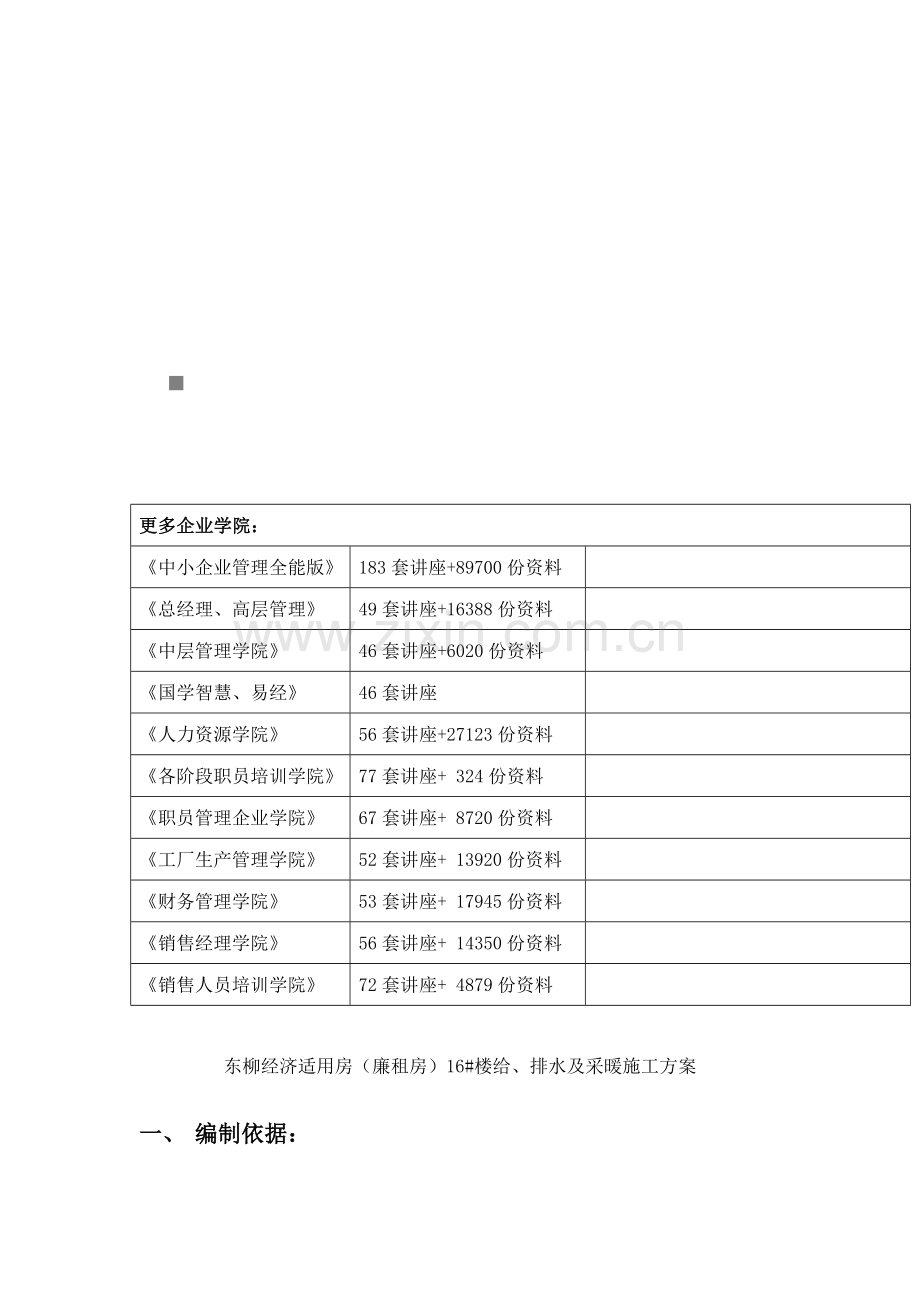

1、n更多企业学院: 中小企业管理全能版183套讲座+89700份资料总经理、高层管理49套讲座+16388份资料中层管理学院46套讲座+6020份资料国学智慧、易经46套讲座人力资源学院56套讲座+27123份资料各阶段职员培训学院77套讲座+ 324份资料职员管理企业学院67套讲座+ 8720份资料工厂生产管理学院52套讲座+ 13920份资料财务管理学院53套讲座+ 17945份资料销售经理学院56套讲座+ 14350份资料销售人员培训学院72套讲座+ 4879份资料东柳经济适用房(廉租房)16#楼给、排水及采暖施工方案一、 编制依据:1、施工协议2、施工图纸北京中天建中工程设计有限责任企业

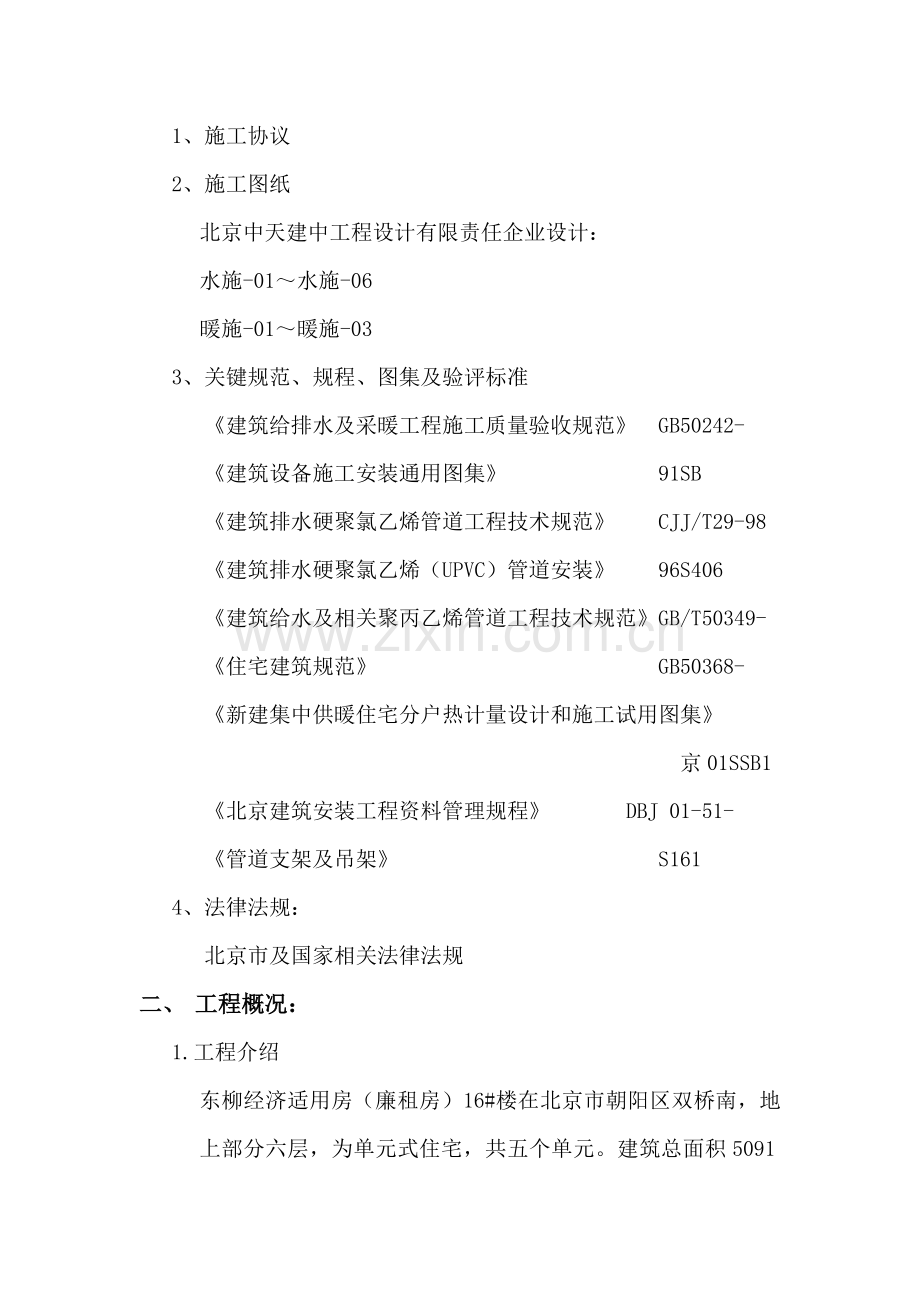

2、设计:水施-01水施-06暖施-01暖施-033、关键规范、规程、图集及验评标准建筑给排水及采暖工程施工质量验收规范 GB50242-建筑设备施工安装通用图集 91SB建筑排水硬聚氯乙烯管道工程技术规范 CJJ/T29-98建筑排水硬聚氯乙烯(UPVC)管道安装 96S406建筑给水及相关聚丙乙烯管道工程技术规范GB/T50349-住宅建筑规范 GB50368-新建集中供暖住宅分户热计量设计和施工试用图集京01SSB1北京建筑安装工程资料管理规程 DBJ 01-51-管道支架及吊架 S1614、法律法规:北京市及国家相关法律法规二、 工程概况:1.工程介绍东柳经济适用房(廉租房)16#楼在北京

3、市朝阳区双桥南,地上部分六层,为单元式住宅,共五个单元。建筑总面积5091平方米,建筑檐口高度17.100米。2.工程概要工程名称:柳经济适用房(廉租房)16#楼建设单位:北京金隅嘉业房地产开发设计单位:北京中天建中工程设计有限责任企业监理单位:北京建拓工程管理施工总承包单位:北京百键开发建设3.专业工程概况本工程包含本单体住宅内生活给水系统、热水系统、中水系统.3.1 给水采取市政供给,从小寺村西路和北花园街计划路各引一根DN200给水进水管,并在建筑周围敷设成环状部署,管网供水压力为0.25MPa。3.2 最高日用水量为52.5m3/d,最大小时设计用水量为5.5m3/h。3.3 依据建筑

4、高度和市政给水压力,给水系统分为两个区,四层及四层以下为低区,由市政给水管网直接供给;五六层为高区,由15#变频给水设备供给,供水引入管进口压力为0.75MPa;在建筑物入户处设减压阀,阀后压力0.35MPa,每户厨房内设IC卡水表计量。3.4 热水给水系统:由各户燃气壁挂炉自行处理。3.5 中水给水系统:采取洗涤排水,集中处理后再送回本楼各户进行冲洗厕所。3.6 本工程住宅采暖采取家用燃气壁挂炉,采暖供回水温度80/60。三、施工布署:1、施工范围: 我企业全方面负责东柳经济适用房(廉租房)16#楼给、排水及采暖系统安装和调试。 2、管理目标 质量目标:争创结构长城杯 分项工程一次验收合格率

5、100%,3、施工布署:3.1给、排水及采暖系统施工布署,依据施工协议要求并结合土建施工布署来制订。根据土建工程不一样阶段,给排水及采暖系统安装分为:结构施工阶段(施工准备及配合预留预埋)设备安装阶(系统管线及设备安装)装修阶段调试阶段(系统调试)完工验收阶段(系统交接)保修阶段(工程保驾维修维护保养) 3.2制订详尽对应计划,包含:施工计划、劳动力计划、设备材料供给计划等。以上计划依据施工中实际情况深入细化。3.3在周密布署、均衡安排施工基础上,做好和其它施工单位协调配合工作,服从建设单位、监理对工程总体安排,发明良好施工气氛,确保工程质量和工期。3.4岗位职责项目主管:1认真推行企业要求项

6、目管理措施,落实实施质量计划、作业指导书,使项目管理工作满足程序文件要求。2.建立健全质量确保体系,明确项目部内部人员职责分工并监督其推行职责。3全方面负责项目部生产、质量、技术、安全、文明施工,落实落实企业生产计划。4负责制订项目部生产经营计划、劳动力需用计划、成本计划及材料需用计划。5.负责外包队和分包单位管理工作;落实成品保护方法,负责完工交用和售后服务工作。项目工程师1.帮助项目经理对项目进行全方面质量管理。2.落实实施技术规程、施工规范和质量标准,审核作业指导书、技术交底、工程洽商,组织编制和审定施工方案和季节施工方案;负责汇总、移交完工资料。3.组织对不合格品调查分析,制订纠正预防

7、方法。4.推广应用新工艺、新材料、新技术,总结应用效果。5.负责在用计量器具管理。6.制订项目部培训计划。项目技术员1.在项目工程师领导下开展工作,审核土建、水电图纸并做好统计。2.负责办理设计变更洽商并按程序文件要求发放。3.负责编写、整理多种工程技术资料;搜集积累项目新材料新技术、新工艺及技术革新资料。项目质检员1.依据国家验评标准、图纸、洽商、技术规范和施工方案对工程施工安装全过程进行监督检验,对各分部、分项工程施工做出质量评定并给予标识。2.监督检验工序自、互检、交接检。验证不合格品处理及纠正方法。项目施工员1.帮助项目主管进行生产经营管理,根据施工图纸、施工规范、规程、工艺标准及施工

8、方案组织施工,严格实施“三检制”。2.依据生产计划向作业班组下达施工指令,做好各分项、分部工程施工技术交底、安全交底。3.立即统计、填写工程资料,记好施工日志。4.负责实施不合格品处理及纠正预防方法。5.负责项目部文明施工、环境保护、环境卫生方法实施。安全员1.落实消防条例和相关文件要求防火方法,推行监督检验职能,发生火灾、安全事故,立即上报并负责保护现场。2.参与事故调查,分析责任原因,提出事故调查汇报。3.帮助项目主管做好生活后勤服务工作,负责生活区室内外环境管理。项目材料员1.依据施工进度计划,编制项目部材料计划,督促材料进场,和项目质检员对进入现场材料进行验收,负责对材料进行分类、标识

9、。2.负责对施工队组发放合格物资,对施工用料进行监督检验,发觉不合理用料立即纠正。3.材料管理作到分类、码放整齐、资料齐全、账物相符、做好盈亏分析。生产工人1.自觉遵守劳动纪律、现场规章制度。2.严格根据施工图纸、施工工艺、技术交底、安全交底进行操作,做好自互检。3.负责施工工具使用、维护和保养。4.实施安全交底,落实用火制度;特殊工种持证上岗。4.施工配合和组织协调 1.施工中和其它工种亲密配合,科学合理地安排施工生产,认真确定分部、分项工程质量控制点,落实质量控制方法,参与业主、监理等单位组织图纸会审、设计交底、生产协调会议等。2.在大面积展开施工前,先做样板,发觉问题立即处理。3.依据项

10、目综合进度计划编制月度生产计划,立即编制月度设备、材料、机具、人力需用计划,落实确保月度计划方法。设备、材料名称规格数量进场时间套丝机3砂轮踞2电焊机2气焊设备2管钳若干其它工具若干5.关键劳动力计划本工程工期紧任务重,为确保工期和施工质量,计划多方位同时施工,为满足施工进度计划施工生产高峰期作业人员约需30人,关键由水暖工等专业技术人员组成。6.主动做好各个施工阶段配合:服从并配合建设单位、监理单位管理,切实做好专业工程施工工作。做好和各个专业之间相互配合,协调统一、综合安排确保工期和工程质量。6.1安装阶段:施工标准是小管让大管、有压让无压、安装时先上后下标准。管道含有条件立即安装,给土建

11、抹灰、装修发明条件。配合施工中,要注意土建施工进度立即调整管道坐标标高和甩口,同时要立即封堵甩口。各个专业要相互做好成品保护。6.2装修阶段:系统压力、灌水试验必需在装修施工前完成6.3调试阶段:会同建设单位、监理对所包含设备全方面检验,符合设计要求及施工验收规范后,才能调试。 四、施工准备:1.技术准备施工人员做到认真审图,了解设计意图,深入现场了解前期工程施工情况及业关键求,根据业主、监理、“方案”要求精心组织施工,确保工程优质高效地顺利完成。2.现场准备依据设计、业主、监理单位和现场要求,设置现场临时用房、原材料、施工机具部署场地。根据现场临时用电规范要求和相关要求及现场提供临时用电电源

12、,装配现场临时用电设施。3.物资材料准备依据设计、业主、监理要求,根据要求进行原材料定货采购,经检验合格后,按程序文件要求做好标识,妥善存放,做到计划正确,采购立即。全部设备、材料采购、加工、订货应严格根据施工图纸标书及合约文件要求,和建设单位、监理所审定采购方案进行采购订货。全部材料和设备均应根据程序要求和规范要求进行检验和测试控制管理,并将相关资料上报建设单位和监理进行审查。设备材料进场后,立即根据程序要求进行验货,并将于相关资料呈交建设单位和监理。4.施工现场临时设施施工现场办公区及材料码放区、作业区服从土建统一安排。5.人力资源准备科学合理激励体制、统一于有效工程指挥是施工关键确保,为

13、此,我们将精心挑选业务水平高,责任心强管理人员组成项目部。全部管理人员均持证上岗,作业班组均参与过同类型或大型工程建设,特种作业人员需持有劳动部门颁发有效证件上岗。参与本工程建设人员,在进场前必需进行培训教育,内容包含安全生产,文明施工和各项规章制度等,考试合格后方可进场施工。 五、关键施工方法及技术方法:5.1 给水系统生活给水系统、中水给水系统、热水给水系统安 装 准 备打洞及预埋管道除锈刷漆支吊架制作套管安装管道预制加工支吊架安装管道吊装设备及附件安装孔洞处理试漏通水试验管道刷漆、防腐、保温系统调试完工验收A. 施工工艺步骤图: 见上图B. 施工材料要求及通常要求 给水、中水系统:立管及

14、其干管采取内筋嵌入式衬塑钢管,丝扣连接。用户水表后和热水管道采取PP-R聚丙烯管系列产品,热熔连接。热水由各户燃气壁挂炉自行处理。给水管道小于等于DN50毫米,宜采取铜截止阀;大于DN50毫米,宜采取闸阀或蝶阀.管道塑料管者采取对应材质塑料阀门。立管在首层出地300毫米内按设计要求安装阀门,阀门安装应便于操作,启闭灵活,朝向合理,连接牢靠,严密。基础施工阶段,作业人员须熟悉施工图纸,掌握操作规程,在预留防水管和其它孔洞套管时,必需严格按施工图纸坐标、标高进行预留。必需正确无误,管道支架必需符合设计及规范要求,厨卫间立管管卡找墙砖横缝,支管找竖缝,钢套管上端高出地面5cm,套管和管道间用油麻和防

15、水油膏填实,其表面应光滑。下端和顶板平齐,过墙套管和墙饰面平齐。系统安装完成,做好系统试压,冲洗和通水统计。 冷热水管水平上、下安装时应上热下冷。垂直平行安装时左热右冷。表前和阀门应有大于8倍水表接口直径直线管段。表外壳距墙表面净距为10-30m(管中到墙小于60mm)。管道穿越外墙必需安装刚性防水套管,管径比其穿越管大两号,中间采取油麻填实,两端石棉水泥打口。C.施工方法首先依据设计图纸管道设计标高,把同一水平直管段两端支架位置画在墙上,依据两点间距离和坡度大小,算出两点高度差,标在未端支架位置上,在两高差点拉一根直线,根据支架间距在墙上或柱上标出每个中间支架安装位置。衬塑管道水平安装支架最

16、大间距表管径DN1520253240506580100150保温管M2.02.52.52.53.03.04.04.04.57.0不保温管M2.53.03.54.04.55.06.06.06.58.0衬塑钢管管道安装管道预制加工A.钢管切割:钢管截管宜采取金属锯,不得采取砂轮切割机机械切割(若采取砂轮切割,轻易产生高温而将衬塑层熔化)当采取手工锯截管时,应垂直于管中心。B.管子切口质量应符合下列要求:切口平整,不得有裂纹、重皮。毛刺、凸凹、缩口、熔渣、铁屑等应给予清除。管螺纹加工采取机械套丝切割机加工管螺纹,要求和注意事项以下:A.依据管子直径选择对应板牙和板牙头,并按板牙上序号,依次装入对应板

17、牙头;B.加工较长管子时,用辅助料架做支撑,高度可调整合适;C.在套丝过程中确保套丝机油路通畅,随时注入润滑油;D.为确保套丝质量,螺纹应端正,光滑完整,无毛刺,乱丝、断丝、缺丝长度不得超出螺纹总长度10%;E.使用电动切割螺纹机时,应用水溶性切削液进行冷却,并用标准螺纹规进行检验,并用刮削器或铰刀,斜切内衬层管端,去除切割产生毛刺,斜切量为塑管厚度1/2。管子丝扣连接本工程小于和等于DN50衬塑钢管使用螺纹连接。衬塑钢管螺纹填料选择聚四氟乙烯生料带和防锈密封胶配合使用;用管钳拧紧螺纹。螺纹连接注意事项:管子和配件连接不得采取非衬塑可煅铸铁管件。A.螺纹连接时,在管端螺纹外面敷上填料,用手拧入

18、2-3扣,再用管子钳一次装紧,不得倒回,装紧后应留有螺尾B.管道连接后,将挤到螺纹外面填料清除掉,填料不得挤入管腔,以免阻塞管路C.多种填料在螺纹里只能使用一次,若螺纹折卸,重新装紧时,应更换填料D.用管钳将管子拧紧后,管子外表破损和外露螺纹,要进行修补防锈处理,采取涂防锈密封胶。PP-R管道安装A.PP-R管材及管件进场时,应进行外观质量检验,管材、管件内外壁应光滑平整,无气泡、裂口、裂纹、脱皮和显著痕纹、凹陷、且色泽基础一致,冷、热水管必需有醒目标标志。B.管材断面应垂直于管轴线。C.管件应完整、无缺损无变形,合模缝浇口应平整、无开裂。管道连接A同种材料管及管配件之间,应采取热熔连接。B.

19、PP-R管及件连接,可采取带金属嵌件管件作为过渡,和金属管件或卫生洁具五金配件采取丝扣连接。C.热熔连接操作步骤1)热熔工具接通电源,达成工作温度指示灯亮后方能开始工作。2)管道切割,必需使端面垂直于管轴线。管材切割使用管子剪子或管道切割机,必需时可使用锋利钢锯,但切割后管材断面应去除毛边和毛刺。3)管材和管件连接端面必需清洁、干燥、无油。4)用卡尺和适宜笔在管端测量并绘制热熔深度,5)熔接弯头或三通时,按设计图纸要求,应注意其方向,在管件和管材直线方向上标出其位置。6)连接时,无旋转地把管端导入加热套管内,插入到标志深度,同时无旋转地把管件推到加热头上,达成标志处。加热时间必需达成要求时间热

20、熔连接技术要求公称直径mm热熔深度mm加热时间s加工时间s冷却时间min2014543251674332208447)达成加热时间后,立即把管材、管件从加热套和加热头上同时取下,快速无旋转地把管件推到加热头,达成要求标志处,使接头处形成均匀凸缘。注意事项1) 冷、热水管是多个压力等级不一样管材,管道安装时,先要复核管道使用场所、管道使用等级,以免在施工混淆。冷水管道应采取公称压力不低于1.0MPa等级管材和管件;热水管道应采取公称压力不低于2.0MPa等级管材和管件。2) 管道嵌墙暗敷时,宜配合土建预留槽,凹槽表面必需平整,不得有尖角等突出物,管道试压合格后,墙用M7.5水泥沙浆填补密实。3)

21、 管道安装时,不得有轴向扭曲,穿墙或楼板时,不宜强制校正。PP-R和其它金属管道平行敷设时应有一定保护距离,净距离大于100mm。4) 管道安装时必需按不一样管径和要求设置管卡或吊架,位置要正确,埋设要平整,管卡和管道接触应紧密,但不得损坏管道表面。金属管卡和管道之间应采取塑料带或橡胶等软物隔垫。和金属管配件连接部位,管卡应设在金属管配件一端。5) 管道连接使用热熔工具时,应遵守电器工具安全操作规程,注意防潮和赃物污染。6) 操作现场不得有明火,严禁对PP-R管材进行明火烘烤。7) 直埋暗管隐蔽后,应在墙面或地面标明暗管位置和走向,严禁在管上冲击或钉金属钉等尖锐物体。8) 热熔连接管道,水压试

22、验时间应在二十四小时后进行。水压试试验前,管道应固定,接头须明露。水压试验管道安装完成后,给水、中水、热水必需做好强度及严密性试验,试验压力为0.8MPa(热水为1.0 MPa),观察10min,压力降不应大于0.02MPa,然后降到0.75 MPa,稳压1小时,检验各连接件不渗不漏。 管道冲洗系统全部管道安装完成按相关要求进行冲洗,水流速度大于1.5米/秒或以系统最大流量,最大压力进行,出口水色和透明度和入口目测一致为合格。5.2 室内排水系统施工前,作业人员必需熟悉图纸,掌握操作规程。在预留防水套管和孔洞时,必需严格按施工图纸坐标、标高进行预留,严禁倒坡。管道管材、件、管径必需符合设计及施

23、工验收规范要求。生活污水、废水立管采取硬聚氯乙烯螺旋管,丝接。立管和横支管采取丝接;其它部分为光硬聚氯乙烯管,粘接。穿建筑外墙排水出户管采取机制排水铸铁管,柔性连接。施工中严禁黑管进楼,需除锈刷油防腐后,再进行安装。首层管道铺设完成后,必需做好单项灌水试验统计,验收合格后,再进行立管安装,立支管坐标、标高、甩口必需正确无误,系统安装过程中,管道支、吊架必需符合设计及验收规范要求。为了确保使用功效,排水管道严禁倒坡。生活污水、废水管道坡度管径(mm)最小坡度(%)管径(mm)最小坡度(%)501.201250.35750.751600.301100.402000.30 排水横管之间连结应用450

24、三通450四通,排水管道和立管连接应用450三通450四通900斜三通900斜四通,排水管道立管和横支管之间安装位置不许可情况下可使用T型三通,正四通连接.排水立管和排出管端部连接,直接采取两个450弯头或弯曲半径大于4倍管径900弯头。排水立管每层设置一个检验口,其高度由地面至检验口中心1米,检验口朝向通常450安装,应便于检修,暗装设检修门。排水立管中心距墙:DN50为100毫米,DN75为110毫米,DN100为130毫米。不常常上人屋面,透气管高出屋面600-700毫米为宜,通气管不得和风道或烟道连结。固定件间距:横管不得大于2米;立管不得大于3米;层高小于或等于4米,立管可安装1个固

25、定件。排水管根处无套管做法要求时,可在管根处做成方形或圆形水泥挡水台,高3-5厘米为宜堵洞所用豆石混凝土应掺微量膨胀剂,按防水作法精心处理,按要求进行灌水试验。管道穿越外墙安装刚性防水套管,管径比其穿越管大两号,中间采取油麻填实, 两端石棉水泥打口。管道安装完成经复核无误后,必需进行灌水试验,管道满水15min后,灌满水再延续5min,液面不下降、不渗漏为合格。施工完成管道,必需进行严格通水试验。通球试验:系统通水试验后,对每根立管和水平干管至引出口处进行通球试验,球体大于管径2/3,投球后管道通畅无阻为合格。5.3 室内采暖系统5.3.1 安装步骤图施工准备管道安装管道试压散热器安装支管安装

26、系统试压5.3.2 施工要求本工程住宅采暖采取家用燃气壁挂炉,采暖供回水温度80/60。 散热器采取内腔无砂喷塑铸铁散热器,承压0.8 MPa。型号SC(WS)TTZ3-5-10(645),卫生间采取SC(WS)TTZ3-5-10(450)均落地安装。户内采暖系统垫层内采取PB管(聚丁烯),工作压力0.4 MPa,PB管材按S10系列,壁厚大于2mm,垫层内管道除和散热器支管连接处采取材质配套连接件除外,其它部分不能设任何连接配件。埋地塑料管采取塑料管卡直接固定在楼板上,管卡间距小于500mm,安装过程中,应预防油漆、沥青或其它化学溶剂污染塑料管道,并应立即封堵管道系统安装间断或完成敞口处。敷

27、设在地面内塑料管不应有接头,弯管处管道断面不应变形。全部穿墙处户内采暖管均预留套管,套管管径比对应管径大一号(DN25)。采暖支管采取镀锌钢管(DN20)丝接,每组散热器上安装手动跑风,供水管上设置自动温控调整阀。5.3.3关键施工方法:在配合土建施工中,作业人员必需熟悉施工图纸,掌握操作规程。管材及管件进场时,应进行外观质量检验,管材、管件内外壁应光滑平整,无气泡、裂口、裂纹、脱皮和显著痕纹、凹陷、且色泽基础一致。 管材断面应垂直于管轴线。管件应完整、无缺损无变形,无开裂。管道连接管道切割,必需使端面垂直于管轴线。管材切割使用管子剪子或管道切割机,必需时可使用锋利钢锯,但切割后管材断面应去除

28、毛边和毛刺。管道连接处采取材质配套连接件,弯管处管道断面不应变形。位置要正确,埋地塑料管采取塑料管卡直接固定在楼板上,管卡间距小于500mm,埋设要平整,管卡和管道接触应紧密,但不得损坏管道表面。直埋暗管隐蔽后,应在墙面或地面标明暗管位置和走向,严禁在管上冲击或钉金属钉等尖锐物体。水压试验铸铁散热器进场后,必需要进行100%水压试验,试验压力为0.8 MPa,2-3分钟不渗不漏为合格。管道安装完成后,必需做好强度及严密性试验,试验压力为1.0MPa,观察10min,压力降不应大于0.02MPa,然后降到0.75 MPa,稳压1小时,检验各连接件不渗不漏。 管道冲洗系统全部管道安装完成按相关要求

29、进行冲洗,水流速度大于1.5米/秒或以系统最大流量,最大压力进行,出口水色和透明度和入口目测一致为合格。系统通暖后,必需做好热工调试统计,各个房间温度必需达成设计要求160C-230C.5.4卫生洁具、给水附件安装本工程卫生洁具安装洗脸盆、家俱盆、便器、地漏。安装准备卫生洁具及配件检验卫生洁具安装卫生洁具配件预装卫生洁具稳装卫生洁具和墙、地缝隙处理卫生洁具外观检验通水试验卫生洁具安装工艺步骤图5.4.1施工要求 1.卫生器具进场进行检验验收,器具表面应光滑,造型周正,边缘平滑无棱角毛刺,无裂纹,色调一致。安装卫生洁具要做到平、稳、牢、准、不漏、使用方便、性能良好。2.卫生器具均应待土建抹灰、粉

30、刷、帖瓷砖等工作完成后再进行安装。3.卫生器具支、托架除了应平整、牢靠外,还应和器具贴近;螺栓 采取镀锌产品,凡和器具接触处应加橡胶垫。4.和排水口连接处要用油灰压实;稳固地脚螺栓时,地面防水层不得破坏,预防地面漏水。5.洗脸盆、洗涤盆排水栓安装时,应将溢流对好。其下水口安装时应上垫油灰、下垫胶皮,使之和洁具接触紧密,避免产生渗漏现象。5.4.2一般洗脸盆安装洗脸盆支架使用DN15钢管制作采取镀锌钢管,尾端做好燕尾,栽墙牢靠,用镀锌螺栓做固定件,固定脸盆不得活动。在轻质墙、预制板墙安装洗脸盆,应做支架,板墙上钻孔螺栓固定安装。托架应用40*4毫米扁钢,其上端焊接DN15镀锌钢管和扁钢连接,斜支

31、撑焊接采取10圆钢,脸盆和水平镀锌钢管固定用镀锌螺栓作固定件,和墙体固定在扁钢上下位置分别打孔12,用M10螺栓固定拖架。5.4.3柱式洗脸盆安装 待墙砖、地砖完成后,分别将柱和盆用螺栓固定在地面和墙上,要求平整、牢靠。下水口上油灰压实。5.4.4家俱盆安装 采取柜式或配套架子要求平整、牢靠。下水口上油灰压实。排水栓安装时,应将溢流口对好。其下水口安装时应上垫油灰、下垫胶皮,避免产生渗漏现象。5.4.5便器安装座便器用M8(或M6)地脚螺栓(或厂家自带塑料螺栓)固定,严禁打眼埋螺栓破坏防水层。要求平整、牢靠、周正。5.4.6地漏安装排水地漏不得设置在不防水地面上,交工前必需清除水封处污物,地漏

32、水封深度不得小于50毫米,扣碗应安装位置正确,篦子开启灵活,地漏安装应平、正、无渗漏。地漏应安装在地面最低处,其篦子顶面应低于设置处地面5-10毫米。5.4.7卫生器具满水、通水试验通水试验要求:卫生器具100%满水排泄试验,并检验器具溢流水口通畅能力及排水管道畅情况,管路设备无堵塞,无渗漏为合格。5.4.8卫生器具给水配件 卫生器具给水配件应完好无损,接口严密,起闭灵活。六、设备、材料检验验收:1.产品,配件,设备应有出厂合格证,材质和性能应符合国家相关标准和设计要求,对材质检验应有验收统计手续,建立进货台帐检验验收。2.对其质量有疑问须经法定“产品质量监督检验站”进行检测合格后方可使用。凡

33、使用不合格产品影响安装质量及使用功效均按工程质量问题处理。3.现场使用成品及半成品储存搬运要有方法。4.材料进场应立即填写进场报验单,上报监理、甲方,经共同验收合格后方可进行安装。5.多种材料进场后,必需进行切割检验其管道壁厚,管道壁厚必需符合设计及施工验收规范要求;钢板厚度必需符合设计及施工验收规范要求,需用卡尺进行检验。 如:钢管不得有裂纹、重皮、坑凹不平、严重扭曲及严重锈蚀现象。铸铁管壁厚要均匀,内外光滑,无砂眼、裂纹、毛刺,承插口部位造型规矩。管件无裂纹,无扭曲,无偏乱扣,角度正确。阀门外观规矩,无损伤,阀杆不变曲,手轮无损坏。安装前主控阀门要作100%其它阀门要作10%压力及严密性试

34、验,并填写试验统计。6.设备型号、规格,性能要符合设计要求,标准和非标准件规格,结构要符合设计和使用要求。七、季节施工:7.1雨季施工1.在雨期到来前对施工项目要逐项检验,落实责任,同时注意天气预报,预防雷雨大风忽然攻击,造成无须要经济损失。2. 进入雨季前工程管理部施工材料责任人依据计划充足准备好防雨材料和设施,方便立即发放班组使用,应配置部分防雨劳保用具。3.在雨期到来前应对现场内全部临电设施进行一次全方面检验,检验漏电、接地、防雷击等安全隐患。电缆线敷设、多种机具漏电保护、接地方法等均应符合要求且正确可靠。确保各级电箱、电动机械防雨棚在雨季能正常使用。4.电焊机应放置在防雨、防砸且通风良

35、好地方,下方不得有堆土和积水、周围不得堆放易燃易爆物品及其它杂物。焊工必需按要求穿戴防护用具、持证上岗。5.现场材料堆放要有放雨、防潮、防风、防腐方法。7.2冬季施工1.进入冬施前依据冬施计划充足准备好保温材料方便立即发放班组使用,配置部分冬施劳保用具;2.入冬季前要进行管道吹水,要求有专员负责,以防发生冻裂管道、设备情况发生;3.落实预防煤气中毒、杜绝火灾事故方法。八、施工管理方法:8.1工期确保方法1.依据土建生产进度,安排专业施工进度计划,严密配合土建施工作,多种工序要合理穿插配合;2.项目部依据生产计划,合理安排劳动力和材料进场,劳动力满足生产需要,材料进场要适时,避免丢失和浪费现象;

36、3.实施生产例会制度,立即处理生产中矛盾,协调好各方关系;4.合理上报月度完成量,加强资金回收力度,确保工程顺利进行。8.2质量确保方法施工中认真明确责任制,严格服从施工现场统一管理,认真实施并实施监理管理程序,实施专业监理细则。1.加强质量确保体系,强化施工质量监督控制,做好施工过程中中间检验,严格实施三检制,落实岗位责任制;2.施工当中,必需做到样板引路,多种样板经过甲方、监理共同验收合格后,再进行大面积施工。3.当大面积施工时,必需严格根据样板进行施工。4.定时检验在用设备机具,施工机械不能带病运转,发觉机械加工误差加大要立即调整、修理;5.严把材料进场、加工定货关,严格实施材料进场检验

37、制度,立即向业主和监理提供材质证实和试验汇报,不合格材料严禁进场;6.施工作业人员严格根据工艺标准、技术交底进行操作,做好自互检工作,项目部人员根据检验严格评定标准进行验收;7.抓好质量通病检验,开孔截料用气割等常犯通病,严格根据施工工艺操作;8.重视隐蔽工程验收工作,隐蔽前必需甲乙双方人员共同验收签证;9.亲密和设计单位联络,立即排除设计中影响施工质量问题。10.加强和监理、甲方、土建协调工作。11.施工中材料、多种检验必需立即上报总包和监理等单位共同验收,而且合格。12.和监理、甲方、土建等单位共创优质工程。13.施工前,作业人员必需熟悉图纸,掌握操作规程。成立预留预埋小组,设置专员负责其

38、工作。14.在预留防水套管和孔洞时,必需严格按施工图纸坐标、标高进行预留。15.管道穿越外墙安装刚性防水套管,管径比其穿越管大两号,中间采取油麻填实, 两端石棉水泥打口;穿楼板时套管下端和顶板平齐,上端高出地面25cm。16.孔洞、套管预留、埋铁预埋等必需经过自互检后,再由监理、甲方单位共同验收合格后方可进行下道工序;预埋铁固定之前必需进行弹线定位。17.全部密闭管道预留时,必需采取双面焊,且必需留有足够焊接量(或法兰连接量),不许出现焊接缺点。18.套管和土建钢筋连接时,严禁把套管直接焊接在土建结构主筋上,应预先在套管上焊接短筋,然后再和土建结构钢筋搭接。8.3技术管理方法1.依据北京市相关

39、部门要求进行资料填写和管理;2.现场各专业施工员负责各专业施工资料编写、搜集和整理;3.认真实施技术交底制,相关要求,立即填写施工检验统计,分项、分部工程完成后立即进行分项、分部工程质量评定,做好施工各类统计编制、保留、分类、编目等工作;4.主动配合设计单位、业主和监理做好设计变更,技术洽商工作。8.4成品保护方法成品保护贯穿于施工全过程直至完工,是将一个优良工程交付甲方关键保障,施工人员进场前对施工生产人员进行成品保护意识教育。1.加强运输过程中及保管过程中成品保护,做到专员负责;2.施工标准是大管让小管、有压让无压、安装时先上后下标准。管道含有条件立即安装,给土建抹灰、装修发明条件。3.配

40、合施工中,要注意土建施工进度立即调整管道坐标标高和甩口,同时要立即封堵甩口。4.系统严密性、灌水试验必需在装修施工前完成。8.5安全确保方法1.落实国家、省市相关法规,实施企业相关要求,建立项目部安全生产责任制及相关管理措施;2.做好工人进场安全教育,落实现场安全管理制度,电气焊管理工种要持证上岗,严格实施现场用火制度;3.定时开展安全活动,坚持安全日活动,保持岗前安全交底;4.两米以上作业必需采取保护方法,高处作业要系好安全带,使用高蹬要有防滑方法;5.使用临电有专员负责,电气设施有显著标识,手持电动工具电源线、插头、插座必需完好无损;6.多种机具设备要完好无损,定时检验安全防护设施,使用中

41、严格遵守机具使用规程;7.落实实施“安全第一,预防为主”方针,明确安全生产责任目标,做好各项安全防护工作,建立安全保障体系,强化安全管理,严格根据安全操作规程进行施工。8.6消防保卫方法1.落实实施、省市相关法规,建立消防保卫责任制,制订现场消防管理及安全保卫制度,施工现场严禁吸烟;2.项目部、外施队治安保卫人员要主动和总包单位治安保卫人员取得联络,服从总包单位统一安排,配合总包单位搞好治安保卫工作;3.施工现场小巧珍贵材料、工具单独存放,设专员管理,推行使用、退换手续,施工用电焊机、套丝即、切管机等机械设备,要放在安全可靠位置,焊把线要随用随收,氧气、乙炔瓶用后立即入笼;4.施工生产需用火时

42、,做好消防工作做好文字交底,用火前必需先开用火证,电气焊人员必需持证上岗,作业前要清理四面杂物,设专员看火,施工作业完成后,检验有没有火情,作到活完场清;5.施工用易燃物单独设库存放,专员看管,氧气、乙炔瓶不得进入楼内,作业时两瓶相距大于5米,距作业点大于10米;6.随时对关键要害部位进行检验,对重大隐患要立即采取方法,并立即上报。8.7环境保护、文明施工方法1.落实国家、省市相关法规,建立环境保护责任制;2.现场材料和建筑外脚手架大于一米,存放场地要平整,有排水方法;3.施工现场材料、成品、半成品要堆放整齐、成行、成袋、成堆、无杂物、无积水,施工中立即清理下脚料、废料、建立废品存放点;4.现

43、场办公室、施工现场要常常保持清洁,坚持工完场清;5.定时检验外施队宿舍,保持宿舍卫生,外施队食堂按市建委和卫生局相关要求做到三证齐全,建立食堂卫生管理制度,严禁非工作人员进入,作到生熟分开,炊事人员要搞好个人生,严禁买卖劣质食品,严防食物中毒;6.施工人员进场必需戴好安全帽,服装整齐,现场严禁吸烟、喝酒、打闹等;7.遵守现场环境保护工作条例,施工垃圾立即清运至指定地点,严禁随意凌空抛洒;8.施工中要使用环境保护产品,如管道保温材料、防水材料等,试水排至指定排污点,严禁污水流出施工区域污染环境;9.强噪声作业必需严格控制作业时间,通常不得超出晚22点,特殊情况需连续作业应尽可能采取降噪做事,和业主做好周围群众工作。
