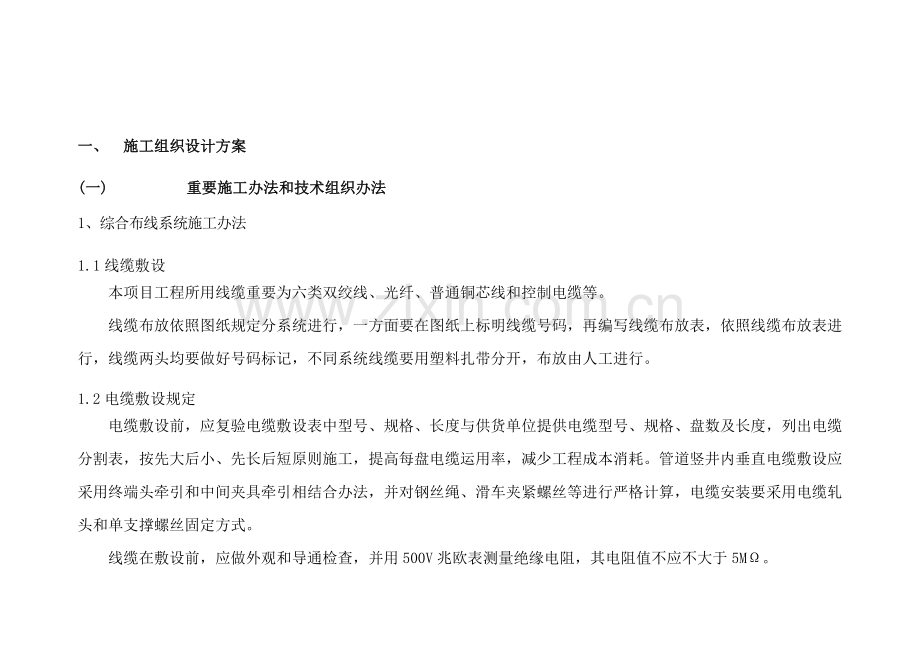

综合项目施工组织设计专项方案.doc

一、 施工组织设计方案(一) 重要施工办法和技术组织办法1、综合布线系统施工办法1.1线缆敷设本项目工程所用线缆重要为六类双绞线、光纤、普通铜芯线和控制电缆等。线缆布放依照图纸规定分系统进行，一方面要在图纸上标明线缆号码，再编写线缆布放表，依照线缆布放表进行，线缆两头均要做好号码标记，不同系统线缆要用塑料扎带分开，布放由人工进行。1.2电缆敷设规定电缆敷设前，应复验电缆敷设表中型号、规格、长度与供货单位提供电缆型号、规格、盘数及长度，列出电缆分割表，按先大后小、先长后短原则施工，提高每盘电缆运用率，减少工程成本消耗。管道竖井内垂直电缆敷设应采用终端头牵引和中间夹具牵引相结合办法，并对钢丝绳、滑车夹紧螺丝等进行严格计算，电缆安装要采用电缆轧头和单支撑螺丝固定方式。线缆在敷设前，应做外观和导通检查，并用500V兆欧表测量绝缘电阻，其电阻值不应不大于5M。敷设时防止电缆之间及电缆与其她硬物体之间摩擦，固定期，松紧要适度。在同一线管内不同信号、不同电压级别电缆应分类布置，最佳不要将强电线路敷设在同一线管内。电线穿管前应清扫管路，穿线时不应损伤导线。信号线路、供电线路、连锁线路以及有特殊规定仪表信号线路，应分别采用各自线管。控制盘内端子板两端线路，均应按施工图纸编号。每个接线端子最多可以接两根导线。导线与端子板、仪表、电气设备等连接时，应留有恰当余量。负责管槽安装应严格按照国家规范施工，改动施工图纸应经综合布线组批准。从地下层引到高层等长距离穿管塑铜线，在中间增设装有电线绝缘夹板分线箱。凡穿过沉降缝电管均需增设补偿装置，单根电管配以金属挠性管，成排电管增设接线箱。UTP穿过混凝土板沉降缝应设立防水套管。在线管、线管改造敷设中，尽量采用机械化模型制作预制施工办法，这样既保证了工程办法，又可提高安装速度，提高功能，节约劳力。1.3光缆敷设本系统光缆敷设通过互换机、光纤收发器、六类线等设备连接至终端设备。在干线系统中，采用由上往下垂直布放施工方式，详细布设办法如下：设备间及线管中施工，光缆应敷设在线管内，排列整洁，不应溢出槽道，为了防止光缆下垂或脱落，在穿越每个设备间槽道上、下端和中间，均应对光缆采用切实有效固定装置，使光缆牢固稳定。光缆敷设后，应细致检查，规定外护套完整无损，不得有压扁、扭伤、折痕和裂缝等缺陷。如浮现异常，应及时检测，予以解决。如为严重缺陷或有断纤现象，应检修测试合格后才干容许使用。光缆敷设后，规定敷设预留长度符合设计规定，在设备端应预留510米，有特殊规定场合，依照需要预留长度，光缆曲率半径应符合规定，转弯状态应圆顺，不得有死弯和折痕。在同一线管中，光缆和其他线缆平行敷设，应有一定间距，要分开敷设和固定，各种缆线间最小净距应符合设计规定，保证光缆安全运营。光缆所有固定牢固后，应将建筑内各个设备间光缆穿过所有槽洞、管孔空隙某些，先用油蔴封堵材料堵塞密封，再加堵防火堵料等防火办法，以求防火和防潮。1.4配线施工注意事项1)穿在管槽架内绝缘导线额定电压不应低于500V。管线管架内穿线宜在建筑物抹灰及地面工程结束后进行，在配线施工之前，应将线管内积水和杂物清除干净。弱电系统配线原则上可以采用同槽分隔方式敷设，但电压不不大于是65V以上辅助供电回路应另管另槽敷设，特别是电视信号线、广播线和动力相之间有良好屏蔽和互相隔离度，以防止信号串扰和电磁干扰管线管内导线总截面积（涉及外护层）不应超过管槽截面积40%设于垂直或水平管线中导线每超过5M时，应在管线管内或接线盒中加以固定，导线穿管线管后，在导线穿出口处直至电气设备接线端应装软护线套以保护导线防外力损坏。2)配线接续设备检查：工程中使用配线架或交接设备等其型号、规格、数量以及接续方式，均应符合设计规定规定。光、电缆交接设备编排及标志名称应与设计相符，标志名称应统一，其位置应精确、清晰。配线设备有箱体时，规定箱体外壳应是密封防尘和防潮，箱体表面完好，箱门启动关闭灵活。箱内接续模块或接线端子及零部件应装配齐全、牢固有效，所有配件应无漏装、松动、脱落、移位或损坏等现象。配线接续设备电气性能指标均应符合国内现行原则规定规定。3)接插部件检查规定：接线模块（涉及接线排等）、配线架和其他接插部件塑料材质应具备阻燃性能。光纤插座连接器使用型号与规格以及数量等都应与设计中规定相符。光纤插座面板应有明显标志表达发射和接受，以示区别而便于使用。光缆接续盒及其附件规格均应符合设计规定，各种粘接材料、粘接剂应检查其使用有效期，凡超过有效期，一律不得在工程中使用，以保证粘接某些质量。4)测试仪表检查和规定：测试仪表应能测试三、四、五、六类双绞线对称电缆各种电气性能，在安装施工前应检查仪表有无损坏或有较大误差，如发现问题应及时调试和校正，以备使用。测试仪表精度规定按T/A/E/ATSB67中规定二级精度规定考虑，在必要时，应通过有关专业计量部门进行校验，并获得确认合格证后，方可在工程中使用。综合布线系统工程中某些重要且贵重仪器或仪表，如光纤熔接机、电缆芯线接续机和切割器等，应建立保管责任制，设专人负责使用、搬运维修和保管，以保证这些仪器仪表能正常工作。5)施工工具检查：施工工具是进行安装施工必要条件，在安装施工前应对工具进行清点和检查，特别是登高梯子，要检查与否牢固，以免发生人员受伤事故，电动工具必要详细检查和通电测试，检查有无产生漏电隐患，只有证明确无问题时，才可在工程中使用。1.5系统布线和机房布置系统配线和穿线工作，在设备间改造工程完全结束后来，与设备安装同步进行，安装应避免在设备安装结束后来，导致穿线困难。同步主机房和各配线间改造也应与整体设备安装同步，在主机房和配线间基本调节完毕后，应将机柜定位，并将电缆引入机柜中，做好编线工作，开始线架端接。特别注意主机室及配线间门锁一定要装好！1.6综合布线系统工程设备安装：1.6.1机架设备安装机架、设备安装竣工后，其水平和垂直度都必要符合生产厂家规定，若厂家无规定，规定机架和设备与地面垂直，其先后左右垂直偏差度均不应不不大于3。机架上各种零部件不应缺少或碰坏，设备内部不应留有线头等杂物，各种标志应统一、完整、清晰、醒目。机架和设备必要安装牢固可靠，各种螺丝必要拧紧，无松动、缺少、损坏或锈蚀等缺陷，机架更不应有摇晃现象。为便于施工和维护人员操作，机架和设备前应预留1.5m空间，机架和设备背面距离墙面应不不大于0.8m，以便人员施工维护和通行。相邻机架设备应接近，同列机架和设备机面应排列平齐。配线架如采用双面配线架落地安装方式时，应符合如下规定规定：如果缆线从配线架下面引上走线方式时，配线架底座位置应与成端电缆上线孔相相应，以利缆线平直引入架上。各个直列上下两端垂直倾斜误差不应不不大于3，底座水平误差每平方米不应不不大于2。跳线环等装置牢固，其位置横竖上下、先后均应整洁平直一致。接线端子应按电缆用途划分连接区域，以便连接，且应设立各种标志，以示区别。配线架如采用单面配线架墙上安装方式时，规定墙壁必要结实牢固，能承受机架重量，其机架（柜）底距地面宜为300800，视详细状况取定。其接线端子应按电缆用途划分连接区域，以便连接，并设立标志，以示区别。机架、设备、金属钢管和槽道接地装置应符合设计和施工及验收原则规定规定，并保持良好电气连接。所有与地线连接处应使用接地垫圈，垫圈尖角应对向铁件，刺破其涂层。只容许一次装好，不得将已装过垫圈取下重复使用，以保证接地回路畅通无阻。1.6.2连接硬件和配线架安装综合布线系统中连接硬件和配线架是重要零部件，其安装质量优劣直接影响连接质量好坏，也必然决定传播信息质量。因而在安装中要注意如下规定：接线模块等连接硬件型号、规格和数量，都必要要与设备配套使用。依照顾客需要配备，做到连接硬件对的安装、对号入座完整无缺，缆线连接区域划界分明，标志应完整、对的、齐全、清晰和醒目，以利维护和管理。接续模块等连接硬件规定安装牢固稳定，无松动现象，设备表面面板应保持在一种水平面上，做到美观整洁、平直一致。缆线与接续模块相接时，依照工艺规定按原则剥除缆线外护套长度，运用接线工具将线对与接续模块卡接，同步切除多余导线线头，并清理干净，以免发生线路障碍而影响通信质量。综合布线系统配线架各种各样，安装施工办法也有区别，其详细规定如下：安装在地面上或活动地板上地面配线架，是由接线盒体和插座面板两某些构成，接线盒体均埋在地面下，其盒盖面与地面齐平，可以启动，规定必要严密防水和防尘。在不使用时，插座面板与地面齐平，不得影响人们寻常行动。安装在墙上配线架，其位置应高出地面30左右。配线架详细数量和装设位置以及规格型号应依照设计中规定来配备和拟定。配线架底座固定办法应以现场施工详细条件来定，安装必要牢固可靠，不应有松动现象。配线架应有明显标志，可以采用颜色、图形和文字符号来表达所接终端设备类型，以便使用时区别，以免混淆。1.7线缆端接测试：严格按照设计文献安装技术工艺规程原则进行施工，端接完毕后应100%通过6类性能测试和安装工艺检查工作，并做好相应记录和标签。1.7.1系统自检：在设备端接，测试完毕后，由质量监理组和技术支持组，按施工设计文献和关于规程规定，组织关于人员进行认真检查和重点抽查(10%终端抽测)，确认无误以及合乎关于规定后，再进行竣工资料整顿和报验工作。1.7.2系统验收：由弱电总包组织，综合布线组配合，甲方和监理公司参加，对布线系统作最后验收，批准投入使用，并开始计算保修期。1.7.3系统调试开通：由技术支持组和现场施工组负责，按甲方规定对电话通讯，计算机网络及其她应用进行跳线，调试开通并作好跳线资料移送给甲方，此项工作应在系统验收后进行。1.8计算机网络系统安装、调试施工方案本系统设备安装重要包括三个环节，一是网络设备到货验检收，二是网络设备安装，三是网络设备调试。设备安装要点和办法阐明如下：1.8.1设备到货验收网络设备到货后，正式交付顾客方之前，由顾客方监理公司与我司代表共同对设备进行验收，如果通过验收，则可以交付安装。原则上，设备到货验收地点为合同中明确顾客方指定地点。验收内容涉及：外包装、加电查看系统配备与合同与否相符。外包装验收填写外观验收清单。经监理公司检收确认后，出具证明。我司方能进行网络设备正式安装工序。1.8.2网络设备安装网络设备安装涉及设备上机柜安装、设备组件安装及网络设备连接等环节。1.8.3网络设备上机柜安装使用安装附件中螺丝将互换机两个挂耳安装到互换机上，在安装时注意挂耳对的方向，否则互换机将无法安装到原则机柜中。1.8.4有关设备组件安装1)施工程序：切断网络设备主电源确认网络设备接地柱接地良好在接触网络设备电路板之前请带上静电手镯并确认静电手镯与机箱前面板ESD接线柱连接良好将固定假拉手条用松不脱螺丝逆时针旋转直到螺丝放松取下假拉手条将扩展模块对准插槽位置插到插槽中快究竟时可借助模块前面板上拉手条将可选配模块良好地插到背板上然后用拧紧模块上松不脱螺丝将扩展模块固定好。注意：带电安装带有光口模块时请不要直视GBIC端口和光纤线缆末端以免伤害眼睛。2）网络设备连接由于网络设备RJ45型网口千兆电口和百兆电口具备端口极性自动校准功能，在与其他网络设备连接时省去了考虑用什么类型网线适当烦恼，千兆电口使用是通过一根直通6类非屏蔽双绞线UTP或屏蔽双绞线STP与局域网中以太网兼容设备连接。需要注意百兆电口收发各使用电缆中一对双绞线，而千兆电口工作于千兆模式时是收发同步使用电缆中四对双绞线，当使用光缆进行远距离LAN连接时要注意光缆规格必要与互换机光接口特性相符并分清收发极性。3）网络设备调试在网络设备安装连接完毕后来，进入通电调试阶段。网络设备平台调试内容重要是按照合同所附技术规定进行，即将交付顾客方平台系统与否满足这些指标，同步根据在试运营期间运营日记，评判系统稳定性、可靠性以及容错能力等。调试运营正常后将基于本网络设备平台系统验收成果要提交一份由顾客方第三方技术顾问签名平台系统验收报告。2、视频监控系统施工办法2.1、视频监控设备是比较精密光学电子设备，必要各专业设备安装基本完毕，在安全、整洁环境中方可安装摄像机。其安装要点如下：安装前每个摄像机均应加电进行检测和调节，处在正常工作状态摄像机方可安装。详细检查内容涉及：进行通电检测和调试，正常后方可安装。检查云台工作状况。检查摄像机座与支架或云台安装尺寸。从摄像机引出电缆应留有1米余量，以不影响摄像机转动和避免网络接头受力。不得运用电缆插头和电源插头来承载电缆重量。摄像机宜安装在监视目的附近不易受外界损坏地方，安装位置不应影响现场设备运营和人员正常活动。摄像机方向及照明条件应进行充分考虑和改进。摄像机镜头应避免强光直射，保证摄像管靶面不受损坏。镜头视场内，不得有遮挡监视目的物体。摄像机镜头应从光源方向对准监视目的，并应避免逆光安装。解码器宜安装在距离摄像机不远现场，应不影响建筑美观，若需安装在吊顶内，吊顶应有足够承重能力，并在临近处有检修孔，以便维修。云台安装时应按摄像监视范畴来决定云台旋转方位，其旋转死角应处在支、吊架和引线电缆一侧，要保证支吊架安装牢固可靠，并应考虑电动云台转动惯性，在其旋转时不应发生抖动现象。对摄像机观测区进行调试，符合规定后方可固定。2.2、监控室设备安装所有设备安装规定按施工图进行，敷设电缆头处留有永久性标记，电缆汇总后有序地捆扎在机架内。设备在进场之前必要在公司进行检查，合格后方可使用。所用线材和网络头不得超过设计水平。如有例外，须阐明理由（视勘测人员责任还是安装人员责任），由部门经理作出解决。3、机房网络系统施工办法本系统网络构造采用以1000M为主干光纤环网,分支为1000M三层星型拓朴构造。分区汇聚层互换机通过上行千兆单模(1310nm,10km,LC)光纤接口构成一种双向1000M环型网络，其中一段光纤链路故障不会影响环区内正常通信。三层为接入互换机，安装在各个建筑单体IDF机柜内。接入互换机上行端口通过100M单模光纤收发器连接到汇聚层互换机。4、技术组织办法4.1安全生产技术组织办法4.1.1安全保证办法（1）树立“安全第一”思想，抓生产必要安全，以安全促生产。项目部成立以项目经理为首安全领导小组，配备专职安全工程师，负责全面安全管理工作；各施工队同样建立健全安全领导小组，配备专职安全员，负责各项安全工作贯彻，做到有筹划、有组织地进行预测、防止事故发生。（2）建立健全安全生产责任制，从项目经理到生产工人，明确各自在责任，各专职机构和业务部门要在各自业务范畴内对安全生产负责；一切管理、操作人员均要与项目部安全，向项目部做出安全保证。（3）加强全员安全才干和技术考核。使广大职工牢固树立“安全第一，防止为主”意识，克服麻痹思想，组织职工有针对性学习关于安全面规章。（4）各类机械设备操作工、电工、起重信号工、焊工等工种，必要经专门安全操作技术培训，考试合格后方可持证上岗，禁止洒后操作。（5）采用新技术，使用新设备、新材料、履行新工艺之前向关于人员进行安全知识、技能、意识全面安全教诲。4.1.2.安全检查（1）成立由第一负责人为首安全检查组，并建立健全安全检查制度，有筹划、有目、有整治、有总结、有解决地进行检查。（2）对编制和呈报安全技术方案和安全办法，坚持经常性安全检查，及时发现事故隐患，堵塞事故漏洞，奖罚当场兑现。（3）坚持以自查为主，互查为辅，边查边改原则；重要查思想、查制度、查纪律，查领导、查隐患，结合季节特点，重点查防触电、防机械车辆事故、防火等办法贯彻。（4）通过改进施工办法、施工工艺，采用先进设备等办法，不断改进劳动条件，搞好劳动保护，定期对职工进行体检，防止疾病发生。4.2安全生产技术管理办法4.2.1现场安全用电办法（1）施工现场内不架裸线，现场架空线与建筑物水平距离不不大于10，跨越暂时设施时垂直距离不不大于2.5。（2）每台电气设备设开关和熔断保险，禁止一闸多机，各种电器设备均要采用接零或接地保护。（3）凡是移动式设备和手持电动工具均在配电箱内装设漏电保护装置。（4）照明线路按原则架设，不准采用一火线与一根地线做法，不借用保护接地做照明零线。（5）对从事电焊工作人员加强安全教诲，使之懂得电焊机二次电压不是安全电压。4.2.2.施工现场防火办法（1）严格执行消防法和公安部关于建筑工地防火基本办法。（2）现场划分用火作业区、易燃易爆材料区、生活区、按规定保持防火间距。（3）现场设专用水管网，配备消火栓。（4）严格三级用火审批制度，切实贯彻“二证一器一监护”工作。4.2.3.施工中安全办法施工现场禁止焚烧垃圾，禁止明火作业，电气焊等作业区域内，不得有易燃易爆物品，电气线路敷设要符合关于规定。4.3保证文明施工技术办法为加强施工现场管理，提高文明施工水平，创立文明工地，结合本标段实际状况，成立文明施工领导小组，加强对施工现场，机械管理，现场安全、保卫、卫生等方面管理。4.3.1组织领导1）.成立以项目经理为组长文明施工领导小级。对施工现场施工进行监督、指引、检查，对违背文明施工行为，有权责令限期整治或停工整顿，甚至惩罚。2）.各施工队成立以队长为组长施工现场文明施工小组，负责各施工区内施工现场文明施工管理工作，并结合实际状况制定文明施工管理细则。4.3.2现场管理施工现场管理是施工生产核心，文明施工直接影响公司形象。从工程上场伊始，就把文明施工当作一件大事来抓，强化施工现场管理。施工场内所有物品严格按施工现场平面布置图定位放置，做到图物相吻合。同步依照工程进展，适时地对施工现场进行整顿和整顿，或进行必要调节。1）.施工现场重要入口设立简朴规整大门，门旁设立明显标牌，标明工程概况牌、安全生产牌、文明施工牌、组织网络牌、消防保卫牌、施工总平面图。2）.施工营地设立整洁美观围墙，并按公司文明施工管理规定，在征得业主批准后，在围墙上间隔布置工程名称等。3）.建立文明施工责任区，划分区域，明确管理人，实行挂牌制，做到现场清洁整洁；食堂卫生符合卫生原则。4）.施工现场场地平整，道路坚实畅通，设立相应安全防护设施和安全标志，周边设排水设施；人行通道途径避开作业区，设立防护，保证行人安全；施工完后及时清除积土。5）.施工现场暂时水电派专人管理，不得有长流水、长明灯。6）.施工现场暂时设施，涉及生产、办公、生活用房、仓库、料场以及照明、动力线路等，严格按施工组织设计拟定位置布置、搭设或埋设整洁。7）.施工操作地点和周边保持清洁整洁，做到活完脚下清，工完场地清，丢洒砂浆、混凝土及时清除。8）.针对施工现场状况设立宣传标语和黑板报，并适时更换内容，切实起到表扬先进、增进后进作用。9）.施工现场禁止乱堆垃圾及余物。在恰本地点设立暂时堆放点，并定期外运。并且采用遮盖防漏办法，运送途中不得遗撒。4.3.3现场物资管理1）.现场物资材料供应按筹划进场，既保证施工生产使用又避免因进料过多而导致无处堆放。2）.对进入现场物资材料应分类堆放整洁有序，某些采用搭盖顶棚或覆盖。3）.砂浆、混凝土在运送、使用过程中，做到不洒、不漏、不剩。4）.对成品进行严格保护办法，禁止污染损坏成品。4.3.4现场机械管理1）.现场使用机械设备，按平面布置规划固定定点存储，遵守机械安全规程，经常保持机身及周边环境清洁；机械标记、编号明显，安全装置可靠。、2）.清洗管道排出污水设有排放办法，不得随处流淌。3）.保证装运建筑材料、建筑垃圾等车辆，在行驶途中不污染道路和环境。电线、电缆、电器设备危险源排查表风险描述、评价成果、控制办法表活动场合：电线、电缆、电器设备危险类别与范畴：火灾、爆炸危险人身安全危险辨认与描述：电线、电缆、电器设备在吊装作业中存在高处坠落和触电危险。危险涉及：火灾、触电导致人员伤亡、滚落、坍塌和倾覆、人员或物件坠落、污染环境等。危险评估：D=LEC 风险级别：高度危险控制：1、施工现场内不架裸线，现场架空线与建筑物水平距离不不大于10，跨越暂时设施时垂直距离不不大于2.5。2、每台电气设备设开关和熔断保险，禁止一闸多机，各种电器设备均要采用接零或接地保护。3、凡是移动式设备和手持电动工具均在配电箱内装设漏电保护装置。4、照明线路按原则架设，不准采用一火线与一根地线做法，不借用保护接地做照明零线。5、对从事电焊工作人员加强安全教诲，使之懂得电焊机二次电压不是安全电压。管线、管架拆除风险描述、评价成果、控制办法表活动场合：管线、管架拆除危险类别与范畴：火灾、爆炸危险人身安全危险辨认与描述：管线、管架拆除，管道中也许留有残存物质，在管道上动火，发生火灾、爆炸也许性较大。此外在吊装作业中存在高处坠落和触电危险。危险涉及：火灾、爆炸、触电导致人员伤亡、滚落、坍塌和倾覆、人员或物件坠落、污染环境等。危险评估：D=LEC 风险级别：高度危险控制：1、 由甲方单位技术人员对动火设备、管线进行技术交底。2、 对管线进行置换，置换后将管线间连接其他法兰、阀门拆离。3、 依照委托方“设备检修安全合格交出证”进行现场确认。4、 动火前办理动火报告，经审批批准后方可施工。5、 动火时双方单位（甲方单位、施工单位）有关安全人员必要到达现场。6、 检测设备、管线内可燃气体浓度（每30分钟检查一次）。7、 动火点相对固定。8、 现场灭火器等防火设施满足规定。
