2-1-美好绿色装配式建筑产业基地介绍.ppt

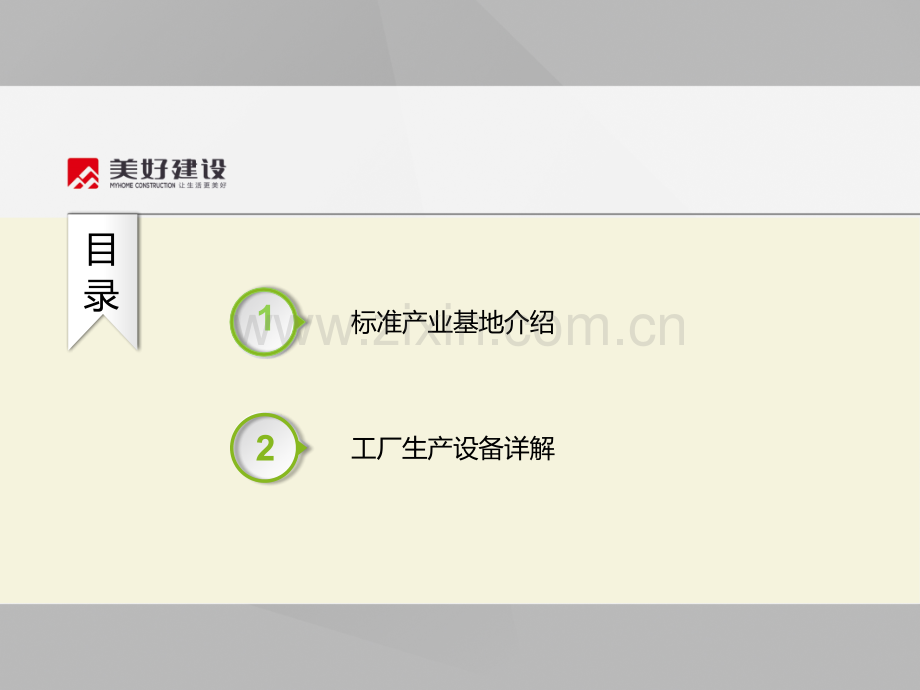

美好绿色装配式建筑产业基地介绍生产物流中心2017年7月目录工厂生产设备详解标准产业基地介绍12标准产业基地介绍131.1标准产业基地效果图标准产业基地介绍1.2标准产业基地总平面图标准产业基地介绍1.3标准产业基地规划数据标准厂房：占地面积（厂房+办公楼+员工宿舍）120-140亩生产设备：叠合板生产线2条异形构件生产线1条产能：200万/年（30万m）运输设备：运输专用车20台项目总投资：5-6亿元（含土地款）（未计算企业流动资金）6标准产业基地介绍1.4标准产业基地效益分析7总投资土地+设备+工厂（不含流动资金）5-6亿元投资强度130亩385万元/亩工厂总产值30万m预制件及配套9亿元亩均产值130亩692万元/亩工厂总税收9亿元X10%9000万元亩均税收130亩69万元/亩EPC年总产值4000元/X200万80亿元EPC年综合税收4000元/X200万X10%8亿元总税收9000万+80000万8.9亿元解决人口就业工厂+装配现场4000-5000人（主要用于现场装配安装）产业工人收入水平平均1万元/月/人X12（五险一金）12万元建设周期土建施工6-8个月+设备进场3个月+设备调试1个月10-12个月标准产业基地介绍1.5与国内其他装配式基地对比情况8标准产业基地介绍序号项目美好标准装配式产业基地国内其他装配式基地1占地面积120-140亩120-140亩2生产线配置及品牌2条叠合板生产线+1条异形构件生产线（进口品牌）1条墙板生产线+1条叠合板生产线+1条异形构件生产线（国产品牌）3产能30万m预制件及配套10万m预制构件4总投资5-6亿元1.5-2亿元5投资强度385万元/亩115万元/每亩6工厂总产值9亿元3亿元7亩均产值692万元/亩230万元/亩8工厂总税收9000万元3000万元9亩均税收69万元/亩23万元/亩10EPC年总产值80亿元/11EPC年综合税收8亿元/12项目总税收8.9亿元0.3亿元13解决人口就业4000-5000人（工厂+装配）300人（工厂）14环保标准满足欧洲环保要求勉强达到国内环保要求p叠合楼板（钢筋混凝土桁架叠合楼板）由平面的钢筋网片和立体的钢筋桁架组成钢筋结构，然后浇筑60到70毫米厚度的混凝土，待养护成型后运往工地安装。1.6标准产业基地主要产品及特点9标准产业基地介绍p双皮墙或双层墙板（钢筋桁架叠合剪力墙）德国建筑工业界在钢筋桁架叠合楼板的基础上，发明了钢筋桁架叠合墙板，与楼板配套，形成了一个完整的建筑体系。这套钢筋叠合结构的预制构件制作工艺简单、高效，墙板之间和楼板之间连接牢固，既保留了现浇混凝土整体成型的优点，又体现了混凝土预制结构生产、安装简单易行的优点。双皮墙（不带保温板）双皮墙（带保温板）101.6标准产业基地主要产品及特点标准产业基地介绍p双皮墙优点：没有出筋的双皮墙，容易实现工厂流水线生产，实现工业化。双皮墙两块预制板组合而成，两块板都是在模台预制，表面光滑，不需打磨，减少打磨工序，同时中间空心部分现浇时，两板可以当做模板使用。有出筋的墙板双面光滑做现浇模板用111.6标准产业基地主要产品及特点标准产业基地介绍工厂生产设备详解212132.1国外设备企业序号主要企业总部专注地区欧洲中东俄罗斯亚洲美洲中国印度中东欧1Progress group（Ebawe）德国2Avermann德国3Vollert德国4Sommer德国5Weckenmann德国6Weiler德国7Elematic芬兰8Nordimpianti意大利9Prensoland西班牙10Spillmann美国p全球PC设备年均市场规模约5-6亿欧元，主要被德国和芬兰设备企业占据。其中Ebawe、Elematic、Vollert、Sommer、Avermann的技术处于领先地位，且都已布局中国业务。工厂生产设备详解14序号主要企业特点1三一快而居国内唯一可提供PC成套设备解决方案的企业，可为客户提供售前规划咨询、构件设计、构件生产安装培训等服务3河北新大地提供PC构件生产线整体解决方案；包含环形生产线，固定台座生产线、预应力生产线、中小型构件生产线等，市场占有率仅次于三一快而居2韶关源昊工业化住宅预制生产线成套设备的厂家，自2008年开始引进吸收欧洲的生产设备技术及工艺制造PC自动化生产线，为远大住工战略合作商4上海庄辰源于日本技术体系，专业制造高精度的PC金属模具、自动化混凝土预制件生产设备等。5鞍重股份2013年成功进军预制混凝土行业，作为专业装配式建筑成套设备供应商，为客户提供包括整体规划设计、设备制造、技术服务、模具设计制造在内的建筑产业化全套解决方案p近年来，国内建筑工业化产业发展迅速，PC设备市场也水涨船高，年市场需求约6-8亿元人民币。p国内主要设备企业有11家，技术已基本成熟，如三一快而居、新大地、源昊等，其中三一快而居占据约50%的市场份额。2.2国内设备企业工厂生产设备详解2.3典型企业介绍EBAWE15企业简介：成立于1961年，现从属于普瑞（PROGRESS）集团公司。普瑞集团公司不仅是机械生产企业，同时拥有自己的混凝土预制构件生产工厂，是国外唯一能提供全套预制构件生产设备的企业。产能：约年产15条流水线设备和许多单台设备经营业绩：艾巴维公司及普瑞集团从1998年到2014年，在全世界30个国家提供了近100条混凝土预制构件生产线艾巴维预制设备公司：预制构件自动化设备普瑞机械自动化公司：钢筋加工设备等泰克诺公司：预制混凝土模板等艾秀混凝土预制机械公司：预应力混凝土预制设备企业概况工厂生产设备详解16主要产品与服务EBAWE产品流水线轮转系统倾斜台和模板系统钢筋处理机械和设备p流水轮转系统：主要生产双面墙体、双面保温墙体、预制楼板、实心墙体、预制外墙体及夹心墙体（三明治墙体）p倾斜台和模板系统：包括并列式模板、整体成型模板、异型模板、楼梯模板等p钢筋处理机械和设备：由EBAWE的兄弟公司PROGRESS生产，包括钢筋焊网生产设备、钢筋折弯机、拉直机、钢筋笼加工设备等2.3典型企业介绍EBAWE工厂生产设备详解17pebos的中央控制系统软件：把整条混凝土预制构件生产流水线管理起来，可能出现的故障可以随时在主计算机上看到，并通过远程维护模块进行实时分析和排除pPTS（产品试验系统）程序：收到来自CAD或中央控制系统关于产品流程的数据，对产品投产的可行性进行检验。p射流切割系统：除切割台和高压水泵，还包括过滤系统，用来回收循环用水，该系统用来切割保温板，不仅可以在保温板上进行直线、斜线和圆型切割，还可以打孔。p双层墙体墙板厚度可调节系统：墙体厚度和双层墙板之间间隔高度可自动化调节，同时墙体翻转系统也进行了重新设计，提高生产效率的同时避免误差。ebos的中央控制系统软件射流切割系统双层墙体墙板厚度可调节系统2.3典型企业介绍EBAWE创新技术工厂生产设备详解18泰国Sansiri用于制造实心墙体的生产线EBAWE产品在世界各地得到广泛应用，在欧洲、中东、俄罗斯等地区拥有强大的份额俄罗斯“DomostroitelnyKombinat”公司的使用机械手的预制外墙体生产线p在欧洲的生产线典型应用案例2.3典型企业介绍EBAWE工厂生产设备详解艾巴维生产线示意图模板托盘的清洁和脱模剂喷洒装置标绘器和边模置放、拆卸机械手钢筋网焊接设备钢筋摆放机械手混凝土喂料机和水泥密实装置翻转装置堆垛机和养护窑磨平装置倾斜装置预制件拖车工厂生产设备详解2.4艾巴维生产线示意图19底模托盘：是轮转式流水线的基本平面模具，对于所有墙体和楼板的质量有至关重要的影响2.5生产线关键设备艾巴维托盘：（1）表面光洁度高，生产出产品表面质量高；（2）模台面不易生锈，油漆不易脱落；（3）模台强度高，不易变形，经久耐用。国产托盘：（1）模台面易生锈，油漆易脱落；（2）模台强度相对较低，易变形。工厂生产设备详解20磁性边模：构成各种楼板和墙板外框的磁性边模，通过使用磁性边模，生产线可以通过机械手置模2.5生产线关键设备磁性边模艾巴维磁性边模：（1）机械手置模，精确性高，工作效率高（2）磁铁磁性好，磁性不易失效，经久耐用；（3）万能型模具，边模有不同尺寸，可以重复使用国产边模：（1）人工置模，精度低，工作效率低（2）暴力装模容易变形（3）专模专用，通用性低国产边模磁铁工厂生产设备详解21置模和拆模机械手艾巴维机械手：（1）自动化程度高，大大提供生产效率，减少人工（2）置模精确性高，保证预制构件精确性（3）带有自动识别边模系统，从而准确定位边模位置2.5生产线关键设备n国内还没开发出成熟的机械手置模技术工厂生产设备详解22混凝土布料机：自动化进行混凝土布料，最大限度节省混凝土，确保混凝土浇注位置和面积艾巴维布料机：排料螺旋推进器的旋转运动和折合盖的对应开口以精确的方式分配料斗中的混凝土，可实现全自动化布料，效率高2.5生产线关键设备国产布料机：仿照德国技术，排料螺旋推进器的旋转运动和折合盖的对应开口以分配料斗中的混凝土，但需人工辅助布料，效率偏低工厂生产设备详解23翻转机：翻转机是在流水线中生产双层墙板用的。翻转机把已经经过完全养护了的墙板翻转180度后扣压在下面的托盘刚刚经过混凝土布料的墙板上艾巴维翻转机：（1）不易变形，对位精度高；（2）在振动密实过程中能保持墙板的稳定；（3）故障率低，不用经常维修。2.5生产线关键设备n国内暂无厂家开发成熟的翻转设备工厂生产设备详解24混凝土振动密实装置：用于把托盘上新浇筑的混凝土通过振动密实，来减少气泡，以提高混凝土预制构件的质量艾巴维振动密实装置：组合型振动密实装置（1）振动效果好，提高混凝土构件密实质量（2）低频振动，噪声小（3）稳定性高2.5生产线关键设备国产振动密实装置：分布式高频振动密实装置（1）振动效果较差，有气泡残留（2）高频振动，噪声大工厂生产设备详解25钢筋加工设备（生产钢筋网片和钢筋桁架）2.5生产线关键设备工厂生产设备详解26艾巴维钢筋加工设备：（1）自动化程度高，自动上料、喂筋、调直切断、折弯、焊接等（2）控制系统成熟，可靠性高。控制系统具有故障识别及报警功能（3）效率高，故障率低，维修率低国产钢筋加工设备：可实现自动上料喂筋、调直切断、折弯等功能，焊接和自动置筋功能不成熟，相对效率较低2.5生产线关键设备工厂生产设备详解27艾巴维ebos 系统：ebos 不仅仅是生产线的控制系统或主计算机，而且是对生产流程，包括工艺规划、生产和流程分析过程的全套解决方案。2.5生产线关键设备工厂生产设备详解直观操作：经过短期培训，所有员工均可熟练掌握直观的操作系统。PXML 与 SQL 采取开放式数据接口:其他系统可以通过SQL和PXML与ebos系统连接，进行数据交换。整合3D-CAD 编辑器 和PTS 测试功能：实现数据所有细节的可视化、测试和更正。(用户无需掌握特殊技能)GPA:独特的专利分析工具，能有效进行成本分析、提高产量。5 年内免费更新。282.6生产线整体性能对比工厂生产设备详解29艾巴维生产线国产线质量优（故障率低）一般（故障率相对较高）自动化自动化程度高（自动装模、焊网、置筋、布料、拆模）半自动化（人工装模、绑扎、置筋、布料、拆模等）产能高（单条线12万m/年）低（单条线6万/年）人员配置少（8人/班）多（32人/班）生产产品及特征双皮墙、叠合板等实心墙、叠合板等自重轻，易运输、易吊装，装配效率高、连接节点可靠、质量更可控自重大、不便运输和吊装、采用灌浆套筒连接，装配效率低，易出现质量问题2.7其他配套设备工厂生产设备详解30p通过堆场管理系统来控制调整物流和堆场的管理，达到从建筑图纸到预制构件生产、到物流、到施工现场整体自动化运行链条；p可以快速完成预制构件从车间到堆场的运输和摆放，简单有序地对运载车辆装货进行管理，缩短装货的时间；p干净的、环保的操作环境，节省人力和时间，把工伤事故减少到最低。全自动化堆场系统2.7其他配套设备工厂生产设备详解31全自动化堆场传统堆场2.7其他配套设备工厂生产设备详解全封闭环保搅拌站32u搅拌站采用全封装的形式，不会产生粉尘污染。u粉料罐集中收尘（避免粉料进料扬尘）、粉料秤斗回气装置（有效避免粉料下料扬尘），除尘采用喷雾压尘和脉冲主动除尘器，使粉尘的排放标准达到欧洲要求。工厂生产设备详解2.7其他配套设备杜绝车辆扬尘，全封闭运输，直接进入封闭厂区内卸货全封闭砂石料进料车33工厂生产设备详解2.7其他配套设备构件专用运输车通过升降半挂车悬挂，实现货物转运自装卸，效率提高；降低货物运输高度，运输平稳、安全；实现托盘储存货物，转运模块化，减少包装、转运等中间环节的成本；减少转运次数，降低货物转运中的损伤。34EBAWE宣传片工厂生产设备详解2.8视频资料35
