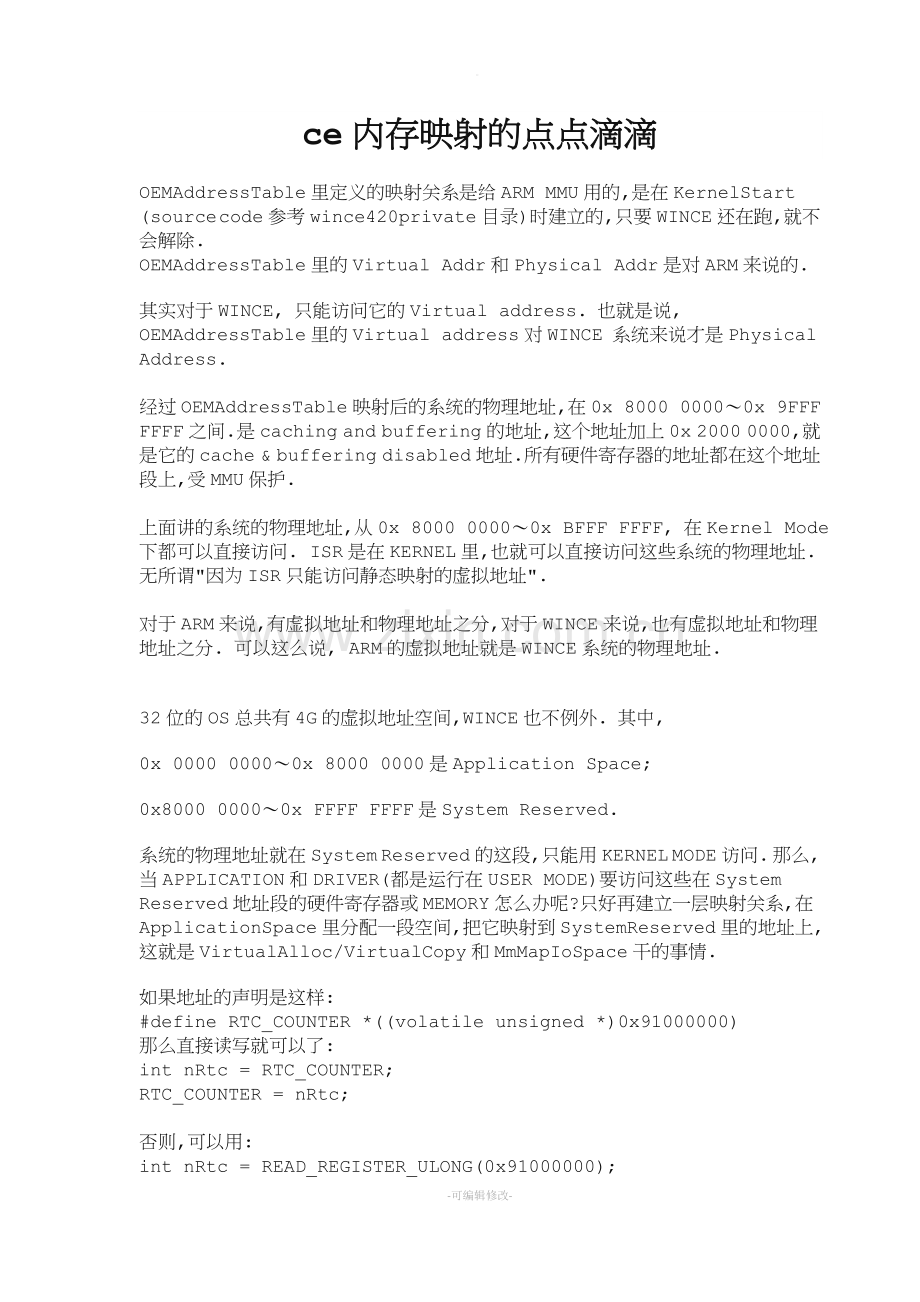

ce内存映射的点点滴滴
OEMAddressTable里定义的映射关系是给ARM MMU用的,是在KernelStart (source code参考wince420private目录)时建立的,只要WINCE还在跑,就不会解除.
OEMAddressTable里的Virtual Addr和Physical Addr是对ARM来说的.
其实对于WINCE, 只能访问它的Virtual address. 也就是说, OEMAddressTable里的Virtual address对WINCE 系统来说才是Physical Address.

经过OEMAddressTable映射后的系统的物理地址,在0x 8000 0000～0x 9FFF FFFF之间.是caching and buffering的地址,这个地址加上0x 2000 0000,就是它的cache & buffering disabled地址.所有硬件寄存器的地址都在这个地址段上,受MMU保护.

上面讲的系统的物理地址,从0x 8000 0000～0x BFFF FFFF, 在Kernel Mode下都可以直接访问. ISR是在KERNEL里,也就可以直接访问这些系统的物理地址.无所谓"因为ISR只能访问静态映射的虚拟地址".

对于ARM来说,有虚拟地址和物理地址之分,对于WINCE来说,也有虚拟地址和物理地址之分. 可以这么说, ARM的虚拟地址就是WINCE系统的物理地址.

32位的OS总共有4G的虚拟地址空间,WINCE也不例外. 其中,
0x 0000 0000～0x 8000 0000是Application Space;
0x8000 0000～0x FFFF FFFF是System Reserved.
系统的物理地址就在System Reserved的这段,只能用KERNEL MODE访问. 那么,当APPLICATION和DRIVER(都是运行在USER MODE)要访问这些在System Reserved地址段的硬件寄存器或MEMORY怎么办呢?只好再建立一层映射关系,在Application Space里分配一段空间,把它映射到System Reserved里的地址上,这就是VirtualAlloc/VirtualCopy和MmMapIoSpace干的事情.
如果地址的声明是这样:
#define RTC_COUNTER *((volatile unsigned *)0x91000000)
那么直接读写就可以了:
int nRtc = RTC_COUNTER;
RTC_COUNTER = nRtc;

否则,可以用:
int nRtc = READ_REGISTER_ULONG(0x91000000);
WRITE_REGISTER_ULONG(0X91000000, nRtc);

其实这两种方式的本质是一样的,都是把地址声明成某个数据类型,然后就可以直接读写了.下面是READ_REGISTER_ULONG()和WRITE_REGISTER_ULONG()的定义:
#define READ_REGISTER_ULONG(reg) (*(volatile unsigned long * const)(reg))
#define WRITE_REGISTER_ULONG(reg, val) (*(volatile unsigned long * const)(reg)) = (val)
