HXD3C机车辅助变流器污损故障分析及解决方案

济南机务段现共配属30台HXD3C机车，自机车配属我段以来，辅助变流器污损故障多有发生，且故障多发生在机车新配我段后运行大约一个辅修期后。当机车2个辅助变流器同时出现污损时，会造成机车各辅助电机无法运行，机车无法加载运行。
HXD3C机车具有2台辅助变流器，分别安装在2台牵引变流装置柜内，具有各自独立的通风散热系统。每台辅助变流器通风系统冷却空气走向如下：车外空气→离心沉降式过滤器→棕纤维过滤器→车顶进气间→辅助变流器装置柜进风口→通道→APU滤网→离心通风机→各散热元件→风道→柜出风口→车底大气。对故障机车使用风量测速仪在车底柜出风口测试发现，出口风速几乎为零。而正常良好的机车在手柄零位时柜出风口风速为7m／s～9m／s。说明通风不良是造成机车APU散热不良，温度上升，最终报APU污损故障的原因。通过读取机车的APU故障记录发现，发生故障期间APU的工作温度能达到80～90度，远远超过APU温度保护设定值。
通过对APU通风道的检查发现，造成风道通风不畅的原因主要为如下三点：
1、棕纤维过滤器被灰尘堵塞。
2、APU空气过滤器被灰尘堵塞。

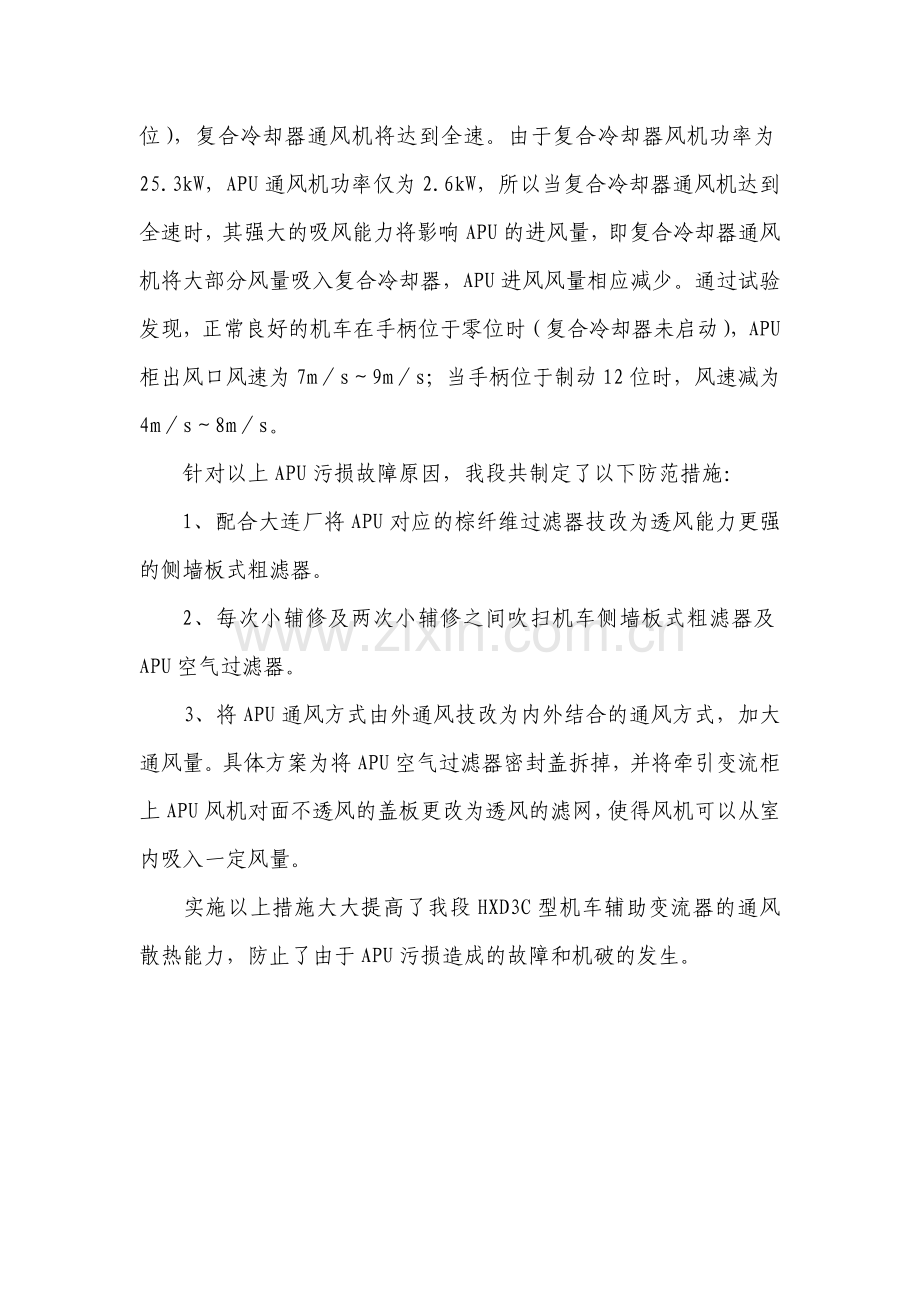

3、复合冷却器通风系统也是通过机车车顶侧墙的离心沉降式过滤器进风，当机车处于高手柄时（库内试验时将手柄至于制动12位），复合冷却器通风机将达到全速。由于复合冷却器风机功率为25.3kW，APU通风机功率仅为2.6kW，所以当复合冷却器通风机达到全速时，其强大的吸风能力将影响APU的进风量，即复合冷却器通风机将大部分风量吸入复合冷却器，APU进风风量相应减少。通过试验发现，正常良好的机车在手柄位于零位时（复合冷却器未启动），APU柜出风口风速为7m／s～9m／s；当手柄位于制动12位时，风速减为4m／s～8m／s。
针对以上APU污损故障原因，我段共制定了以下防范措施：
1、配合大连厂将APU对应的棕纤维过滤器技改为透风能力更强的侧墙板式粗滤器。
2、每次小辅修及两次小辅修之间吹扫机车侧墙板式粗滤器及APU空气过滤器。
3、将APU通风方式由外通风技改为内外结合的通风方式，加大通风量。具体方案为将APU空气过滤器密封盖拆掉，并将牵引变流柜上APU风机对面不透风的盖板更改为透风的滤网，使得风机可以从室内吸入一定风量。
实施以上措施大大提高了我段HXD3C型机车辅助变流器的通风散热能力，防止了由于APU污损造成的故障和机破的发生。
