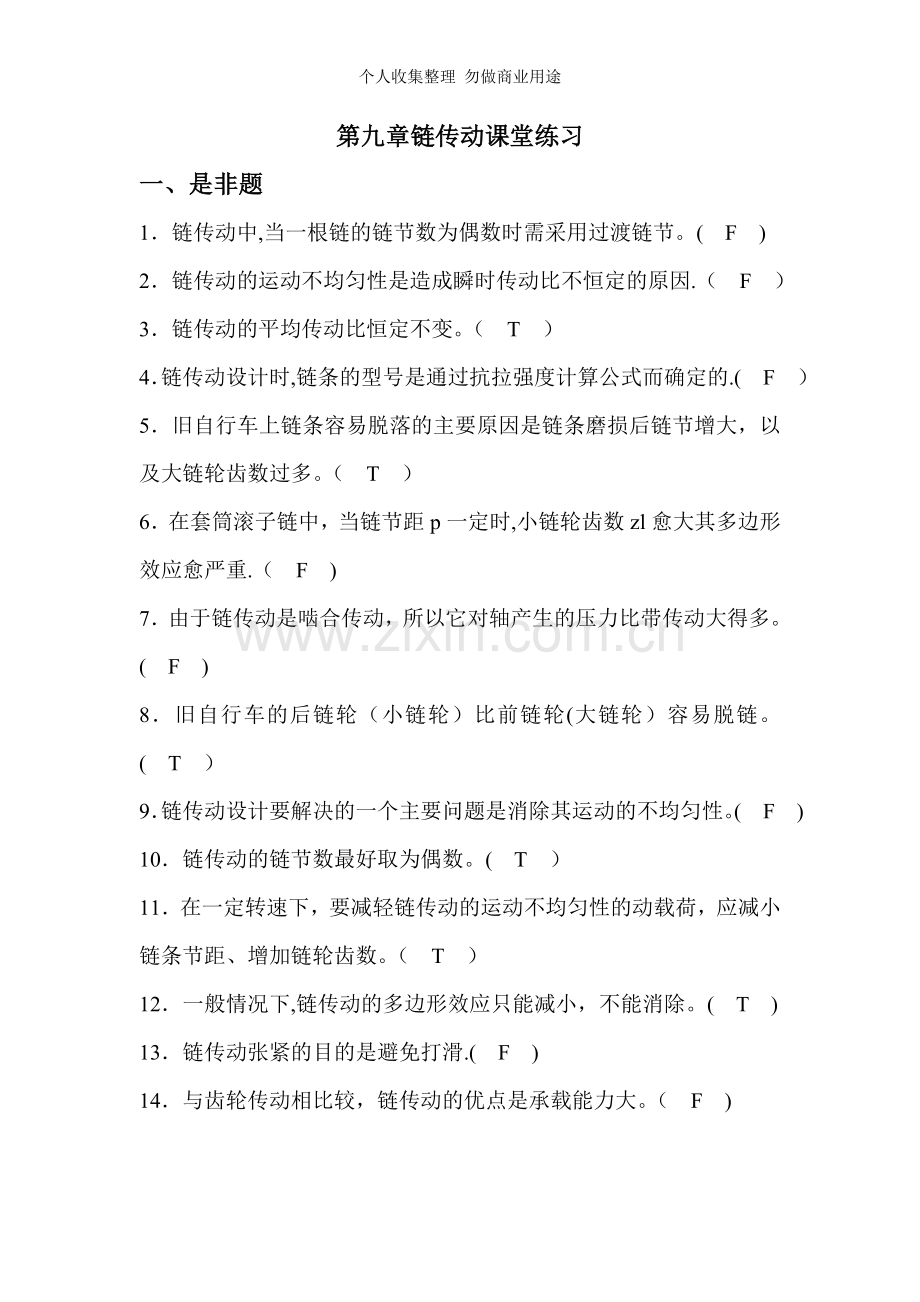

第九章链传动-课题练习题-答案[].doc

个人收集整理 勿做商业用途第九章链传动课堂练习一、是非题1链传动中,当一根链的链节数为偶数时需采用过渡链节。( F )2链传动的运动不均匀性是造成瞬时传动比不恒定的原因.（ F ）3链传动的平均传动比恒定不变。（ T ）4链传动设计时,链条的型号是通过抗拉强度计算公式而确定的.( F ）5旧自行车上链条容易脱落的主要原因是链条磨损后链节增大，以及大链轮齿数过多。（ T ）6在套筒滚子链中，当链节距p一定时,小链轮齿数zl愈大其多边形效应愈严重.（ F )7由于链传动是啮合传动，所以它对轴产生的压力比带传动大得多。( F )8旧自行车的后链轮（小链轮）比前链轮(大链轮）容易脱链。( T ）9链传动设计要解决的一个主要问题是消除其运动的不均匀性。( F )10链传动的链节数最好取为偶数。( T ）11在一定转速下，要减轻链传动的运动不均匀性的动载荷，应减小链条节距、增加链轮齿数。（ T ）12一般情况下,链传动的多边形效应只能减小，不能消除。( T )13链传动张紧的目的是避免打滑.( F )14与齿轮传动相比较，链传动的优点是承载能力大。（ F ) 二、填空题1链传动中，当节距p增大时,优点是 链的承载能力大 ，缺点是 传动的不平稳性、冲击、振动及噪声严重 。2链传动的 平均 速比是不变的， 瞬时 速比是变化的.3链传动中，链节数常取 偶数 ，而链齿数常采用与链节数互为质数的奇数 。4链轮的转速 越高 ，节距 越大 ，齿数 越少，则链传动的动载荷就越大。5链传动设计时，链条节数应优先选择为 偶数 ，这主要是为了避免采用过渡链节，防止受到附加弯矩的作用降低其承载能力。6链传动设计时，为了防止容易发生跳链和掉链的现象，大链轮的齿数z2应小于或等于 150 。7 p表示链条节距，z表示链轮齿数，当转速一定时，要减少链传动的运动不均匀性和动载荷,采取的措施是 减小p增加z。8链传动中大链轮的齿数 越多 ,越容易发生跳齿或脱链 。9链传动中，即使主动链轮的角速度w1为常数,也只有当且中心距恰为节距的整数倍。时,从动链轮的角速度w2和传动比i才能得到恒定值。10链传动在工作时,链板所受的拉应力是 非对称 循环变应力.11低速链传动(v06 ms）的主要失效形式是 链的过载拉断,为此应进行 静 强度计算。12链传动是具有 中间挠性件的啮合传动，其失效形式主要有链的疲劳失效 ，链条铰链的磨损 ,链条铰链的胶合，以及链的过载拉断 。13链传动一般应布置在铅垂 平面内，尽可能避免布置在 水平 平面或 倾斜 平面内.14链传动通常放在传动系统的 低速级 .三、选择题1滚子链传动中,滚子的作用是 B 。 A缓和冲击 B减小套筒与轮齿间的磨损 C提高链的破坏载荷 D保证链条与轮齿间的良好啮合2链传动中，链条数常采用偶数，这是为了使链传动 D . A工作平稳 B链条与链轮轮齿磨损均匀 C提高传动效率 D避免采用过渡链节3链传动的瞬时传动比等于常数的充要条件是 C 。 A大链轮齿数z2是小齿轮齿数zl的整数倍 Bz2=z1。 CZ2=Z1，中心距a是节距P的整数倍 DZ2=Z1，a=40p4为了限制链传动的动载荷,在节距p和小链轮齿数z1一定时，应该限制 A 。 A小链轮的转速n1 B传动的功率P C传递的圆周力5为了避免链条上某些链节和链轮上的某些齿重复啮合， D ，以保证链节磨损均匀。A链节数和链轮齿数均要取奇数 B链节数和链轮齿数均要取偶数C链节数取奇数，链轮齿数取偶数 D链节数取偶数，链轮齿数取奇数6链传动中，传动比过大，则链在小链轮上的包角过小.包角过小的缺点是 A 。 A同时啮合的齿数少,链条和轮齿的磨损快，容易出现跳齿 B链条易被拉断，承载能力低 C传动的运动不均匀性和动载荷大 D链条铰链易胶合7链传动的合理链长应取 A 。 A链节距长度的偶数倍 B链节距长度的奇数倍 C任意值 D按链轮齿数来决定链长8链条铰链(或铰链销轴）的磨损，使链节距伸长到一定程度时(或使链节距过度伸长时）会 D 。 A导致内外链板破坏 B导致套筒破坏 C导致销轴破坏 D使链条铰链与轮齿的啮合情况变坏，从而爬高和跳齿现象9套筒滚子链传动中心距过小的缺点是 C 。A链条工作时颤动，运行不平稳 B链条运动不均匀性与冲击性作用增强C链条磨损快，小链轮上的包角小 D容易发生“脱链”现象10套筒滚子链传动中，大链轮的齿数z2不能过大，若z2过大则会造成 C 。 A链传动的动载荷增加 B传递的功率减小C容易发生“脱链”或“跳齿”现象 D链条上应力的循环次数增加11链传动和齿轮传动相比较,其最主要优点是 B 。 A传动效率高 B可用于两轴中心距较大的场合 C工作时没有冲击和振动 D安装精度要求不高12链传动的瞬时传动比是 B ，平均传动比是 C . A随机变化的 B有规律变化的 C恒定不变的13应用标准套筒滚子链传动的许用功率曲线,必须根据 B 来选择链条的型号和润滑方法。A链条的圆周力和传递功率 B小链轮的转速和计算功率C链条的圆周力和计算功率 D链条的速度和计算功率14在一定转速下,要减小链传动的运动不均匀性和动载荷，设计时应 C .A增大节距p和链轮齿数zl B增大p和减小zl C减小p和增多z115链条的节数宜采用 B 。 A奇数 B偶数 C5的倍数 D10的倍数16低速链传动中（v0.6 ms），这时链的主要破坏是 D 。 A冲击破坏 B链条铰链的磨损 C胶合 D过载拉断17链传动的大链轮齿数不宜过多是因为要 D 。 A减少速度波动 B避免运动的不均匀性 C避免传动比过大 D避免磨损导致过早掉链18为提高链传动使用寿命，防止过早脱链，当节距p一定时，链轮齿数应 B . A增大 B减小 C不变19链的节距p的大小,反映了链条和链轮齿各部分尺寸的大小.在一定条件下,链的节距越大,承载能力 A 。 A越高 B越低 C不变20链传动中限制链轮的最小齿数，其目的是 B ，限制链轮的最大齿数，其目的是 D 。 A保证链的强度 B保证链传动的平稳性 C限制传动比的选择 D防止跳齿21链传动张紧的目的是 C . A使链条产生初拉力，以使链传动能传递运动和功率 B使链条与链轮之间产生摩擦力，以使链传动能传递运动和功率 C避免链条垂度过大产生啮合不良 D避免打滑22链传动中,限制大链轮齿数不超过15O是为了防止 A 发生。 A跳齿或脱链 B疲劳破坏 C磨损 D胶合四、分析计算题1、如下图所示为链传动与带传动组成的减速传动装置简图。试指出其存在的问题，分析其原因，并提出改进的措施。【解答】此减速传动装置存在问题为：链传动布置在高速级,会加剧其运动不均匀性，动载荷增大，振动和噪声增大，降低链传动的寿命，应该布置在低速级；带传动布置在低速级，会使其结构尺寸增大，应布置在高速级,与电机直接相连，这样可以起到缓冲吸振作用，还能起到过载打滑作用，可以保护重要零件.2、单列滚子链水平传动，已知主动链轮转速n1=970 rmin，从动链轮转速n2=323 rmin，平均链速v=585 ms，链节距p=1905 mm,求链轮齿数z1、z2和两链轮分度圆直径。
