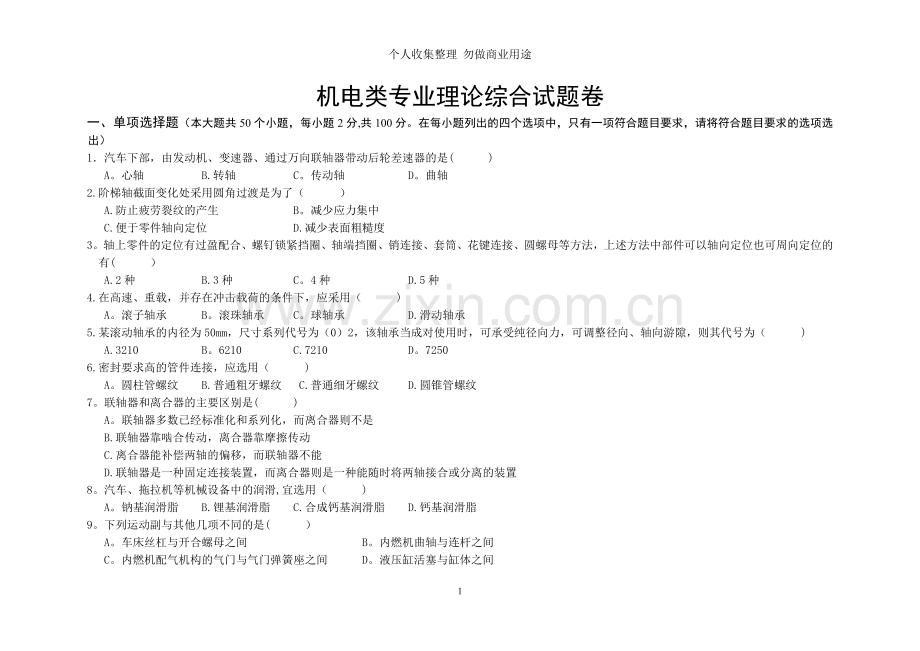

机电类专业理论综合试题卷
一、单项选择题（本大题共50个小题，每小题2分,共100分。在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）
1．汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的是( )
A。心轴 B.转轴 C。传动轴 D。曲轴
2.阶梯轴截面变化处采用圆角过渡是为了（ ）
A.防止疲劳裂纹的产生 B。减少应力集中
C.便于零件轴向定位 D.减少表面粗糙度
3。轴上零件的定位有过盈配合、螺钉锁紧挡圈、轴端挡圈、销连接、套筒、花键连接、圆螺母等方法，上述方法中部件可以轴向定位也可周向定位的有( ）
A.2种 B.3种 C。4种 D.5种
4.在高速、重载，并存在冲击载荷的条件下，应采用（ )
A。滚子轴承 B。滚珠轴承 C。球轴承 D.滑动轴承
5.某滚动轴承的内径为50mm，尺寸系列代号为（0）2，该轴承当成对使用时，可承受纯径向力，可调整径向、轴向游隙，则其代号为（ )
A.3210 B。6210 C.7210 D。7250
6.密封要求高的管件连接，应选用（ )
A。圆柱管螺纹 B.普通粗牙螺纹 C.普通细牙螺纹 D.圆锥管螺纹
7。联轴器和离合器的主要区别是( )
A。联轴器多数已经标准化和系列化，而离合器则不是
B.联轴器靠啮合传动，离合器靠摩擦传动
C.离合器能补偿两轴的偏移，而联轴器不能
D.联轴器是一种固定连接装置，而离合器则是一种能随时将两轴接合或分离的装置
8。汽车、拖拉机等机械设备中的润滑,宜选用（ )
A。钠基润滑脂 B.锂基润滑脂 C.合成钙基润滑脂 D.钙基润滑脂
9。下列运动副与其他几项不同的是( ）
A。车床丝杠与开合螺母之间 B。内燃机曲轴与连杆之间
C。内燃机配气机构的气门与气门弹簧座之间 D。液压缸活塞与缸体之间

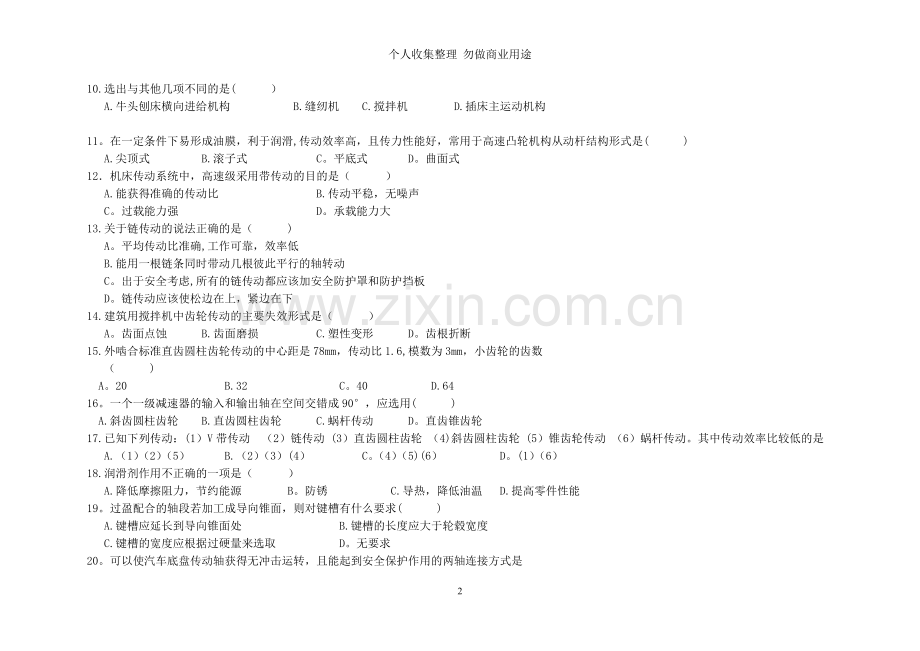

10.选出与其他几项不同的是( ）
A.牛头刨床横向进给机构 B.缝纫机 C.搅拌机 D.插床主运动机构

11。在一定条件下易形成油膜，利于润滑,传动效率高，且传力性能好，常用于高速凸轮机构从动杆结构形式是( )
A.尖顶式 B.滚子式 C。平底式 D。曲面式
12．机床传动系统中，高速级采用带传动的目的是（ ）
A.能获得准确的传动比 B.传动平稳，无噪声
C。过载能力强 D。承载能力大
13.关于链传动的说法正确的是（ )
A。平均传动比准确,工作可靠，效率低
B.能用一根链条同时带动几根彼此平行的轴转动
C。出于安全考虑,所有的链传动都应该加安全防护罩和防护挡板
D。链传动应该使松边在上，紧边在下
14.建筑用搅拌机中齿轮传动的主要失效形式是（ ）
A。齿面点蚀 B.齿面磨损 C.塑性变形 D。齿根折断
15.外啮合标准直齿圆柱齿轮传动的中心距是78mm，传动比1.6,模数为3mm，小齿轮的齿数
（ )
A。20 B.32 C。40 D.64
16。一个一级减速器的输入和输出轴在空间交错成90°，应选用( )
A.斜齿圆柱齿轮 B.直齿圆柱齿轮 C.蜗杆传动 D。直齿锥齿轮
17.已知下列传动：(1）V带传动 （2）链传动 (3）直齿圆柱齿轮 （4)斜齿圆柱齿轮 (5）锥齿轮传动 （6）蜗杆传动。其中传动效率比较低的是
A.（1）（2）（5） B.（2）（3）(4） C。（4）（5)(6） D。(1）（6）
18.润滑剂作用不正确的一项是（ ）
A.降低摩擦阻力，节约能源 B。防锈 C.导热，降低油温 D.提高零件性能
19。过盈配合的轴段若加工成导向锥面，则对键槽有什么要求( )
A.键槽应延长到导向锥面处 B.键槽的长度应大于轮毂宽度
C.键槽的宽度应根据过硬量来选取 D。无要求
20。可以使汽车底盘传动轴获得无冲击运转，且能起到安全保护作用的两轴连接方式是
A。万向联轴器 B。安全离合器 C.多圆盘摩擦离合器 D。紧定螺钉连接
21。铰链四杆机构中，各杆长度a=120mm，b=200mm，c=280mm，若要求获得曲柄摇杆机构，机架的取值范围是( )
A.12≤d≤200 B。200≤d≤280 C。200≤d≤360 D。200≥d≥40
22。利用安装沟槽使密封圈预压缩而密封，具有双向的密封能力的密封方式是（ ）
A.O型橡胶圈 B.毛毡密封 C.沟槽密封 D。迷宫密封
23.用以固定两零件的相对位置，并可传递不大的横向力或转矩的螺纹连接类型是( ）
A。螺栓连接 B.双头螺柱连接 C。螺钉连接 D。紧定螺钉连接
24.与直齿圆柱齿轮比较，斜齿圆柱齿轮机构的下列特点中哪一条不是优点( )
A.工作平稳噪声小 B.承载能力大 C。有轴向力作用于轴和轴承 D.使用寿命长
25.下列四杆机构,运用了急回特性的是（ ）
A。机车主动轮联动装置 B.惯性筛
C.脚踏缝纫机 D。对心式曲柄滑块机构
26.螺旋压力机的螺纹工作面的牙型角是( ）
A。60° B.30° C.55° D。3°
27.以下滚动轴承内圈定位方法中，适用于低速、轻载而车螺纹有困难的情况下，应选用( )
A。螺母 B.轴用弹性挡圈
C。端面止推垫圈 D.紧定套
28。为了具有自锁功能,卷扬机传动系统末端采用的传动机构是（ ）
A。蜗杆传动 B.链传动 C.直齿圆柱齿轮传动 D。齿轮齿条传动
29．轴肩过渡圆角尺寸小于轴上零件轮毂孔的圆角或倒角是为了( ）
A.是零件的轴向定位可靠 B。降低应力集中，提高轴的疲劳强度
C。使轴的加工方便 D。外形美观
30。下列哪项不属于机械安全防护常识( ）
A.安全制度建设 B.采取安全措施
C.合理包装 D。抑制机械振动与噪声
31。油箱是液压传动系统中的一个辅助元件,它不能起的作用是( )
A。散发热量，分离油液中的部分杂质 B.分离油液中的空气
C.储存释放液压能 D.储存油液
32.油液在一无分支的管道里流动，该管道内有两处不同的横截面，其内径之比为1：4，则油液流过该两截面处的流量之比为( )
A。16:1 B。1:16 C.1:1 D。1:4
33.关于液压传动,下列说法错误的是( ）
A.易于实现过载保护,安全可靠 B。能传递较大的功率
C.能获得准确的传动比 D。存在能量损失，传动效率低
34.实现卸荷回路的控制元件是( )
A.换向阀 B。溢流阀 C。顺序阀 D.节流阀
35．对于下列4种液压控制阀的描述不正确的是( ）
A。换向阀用于控制油液的流动方向,接通或关闭油路
B.将溢流阀接在液压缸的回油路上，可提高执行元件的运动平稳性
C.在定量泵的机床油路中，可用减压阀来降低控制油路的工作压力
D。单向阀是利用弹簧力和液压力相平衡的原理工作的
36。将单出杆活塞式液压缸的左右两腔接通，同时引入压力油,可使活塞（ )
A。快速移动 B。慢速移动 C。停止不动 D.运动不确定
37.能使单出杆液压缸实现双向锁紧及泵卸荷的三位阀中位机能是（ )
A.O型 B.H型 C。M型 D.P型

38.如图所示，A.B视图分别是（ )
A.A。B都是局部视图 B.A是斜视图，B是右视图和仰视图
C。A是斜视图,B是局部视图 D。A是局部视图，B是向视图

39。如图，已知主俯视图，与其对应的左视图是( ）

40.如图，A—A断面图正确的是（ ）

41.正确的左视图是（ ）

42．正确的俯视图是( )

43.柴油机曲轴常用的材料是（ ）
A。HT200 B.08 C。QT600-——3 D.Q295
44。锉削狭长平面且锉削余量较小时，应选用的锉削方法是( ）
A.顺向锉 B。交叉锉 C。推锉 D.滚锉
45。用T10A制造锯条，淬火后应进行( ）回火
A。高温 B。中温 C。低温 D。调质
46。若工件承受交变载荷或冲击载荷，易采用（ ）
A.碱性焊条 B.酸性焊条 C.E4303 D.都好
47.钻床的主运动是指( ）
A。钻头的轴向移动 B.钻头的高速旋转运动
C.工件的轴向移动 D.工件的高速旋转运动
48。成批和大量生产中加工轴向尺寸较大、曲率不大的成形面时，宜采用
A。双手控制法 B.成型刀法 C.靠模法 D。转动小滑板法
49.关于数控车床的工作原理,说法正确的是（ ）
A。按加工要求编好的程序要输入到车床的数控系统中
B。数控车床是属于点位控制数控装置
C.数控车床中的电动机与普通车床中的一样
D。数控车床能方便地加工各种不同形状的轴类和箱类零件。
50。金属材料经过冷加工、热加工或固溶处理后，在室温下放置或适当升温时,发生的力学和物理性能随时间变化的现象称为（ )
A。水韧处理 B。调质 C.去应力退火 D。时效

题号
1
2
3
4
5
6
7
8
9
10
答案

题号
11
12
13
14
15
16
17
18
19
20
答案

题号
21
22
23
24
25
26
27
28
29
30
答案

题号
31
32
33
34
35
36
37
38
39
40
答案

题号
41
42
43
44
45
46
47
48
49
50
答案

第Ⅱ卷(非选择题，共100分)
二、简答题（本大题共5小题，共30分)
1. 图示为剖分式滑动轴承的示意图，回答
下列问题：(6分）
（1） 剖分面做成阶梯形状的目的是什么?
（2） 螺栓连接中采用两个螺母的作用是什么?
（3） 说明其应用广泛的原因

2。链传动与带传动都需要张紧，其张紧目的有何不同?链传动的张紧方法有哪些？（6分）

3.如图所示的凸轮机构（6分）
（1)表明各序号所指构件的名称
(2）该机构通常以哪个件作为主动件
（3)根据从动件的端部结构,说明该
机构的应用场合

4。观察如图液压回路，回答问题(7分)
(1）该液压系统要实现卸荷,请在虚线框内补画元件
(2)1YA.2YA.3YA在系统快进时的通电、断电状态（通电为+，断电为—）
电磁铁
动作
1YA
2YA
3YA

快进

（3）该系统属于哪一种调速回路？

5.下列是普通车床加工的几项基本操作，根据你的经验,回答下列问题（5分)
（1） 若车削直径较小的端面时，一般使用的车刀是什么？（右偏刀、45°弯头刀、左偏刀）
（2） 当用转动小滑板的方法加工圆锥面时对加工的长度有何限制?
（3） 加工螺纹时，为了获得准确的牙型，螺纹车刀有何要求？
（4） 装刀时刀尖角平分线与工件轴线有何要求？
（5） 车螺纹时,刀具的移动距离有何要求？

三、技能题（本大题共5小题，共50分）
1. 根据主、俯视图补画左视图（7分）

2.看懂两视图,补画全剖的左视图（8分)

3。 已知一端盖安装在机体上，采用如图所示右旋的双头螺柱联接形式，请完成下列问题：（7分）
（1） 补画双头螺柱联接中的缺线。（3分)
（2） 该图中采用了何种垫圈？它的作用是什么?（2分）
（3） 双头螺柱联接的应用场合是什么?（2分）

4。读懂零件图，回答问题（每空1分,画图4分,共15分)
（1）支架的零件图采用了 图、 图、 图等表达方法
（2）在A-A局部剖视图中，没有画剖面符号的结构为 、
（3）写出3 x φ11孔的所有的定位尺寸 、 、
（4）φ32+0.0025的基本尺寸是 ，公差值是 ，其与轴的配合为 制
（5)在指定位置画出C-C移出断面图

5.读千斤顶装配图，回答问题（每空1分,画图5分，共13分）
（1)千斤顶主视图采用了 及 图表达,主视图右边的图形称为 图，
（2）千斤顶能使重物升起的高度为
（3）此千斤顶使用的螺纹为 螺纹
（4）φ45H8/js7是 号件与 号件之间的配合，该配合属于 配合
（5)拆画3号件的全剖主视图

四、计算题（本大题共2小题，共20分）
1、图示轮系中,已知各齿轮的齿数分别为：
Z1=24，Z2=28,Z3=20，Z4=60，Z5=20，Z6=20,Z7=28， Z8=20齿轮1的转速n1=980r/min。
求：（1）计算工作台的移动速度并判断工作台的移动方向?(5分)
(2)若该轮系齿轮均为标准直齿圆柱齿轮,齿轮8的齿高h=9mm,则d8=？求齿条的移动速度及方向.（7分）
（3）该轮系总有无惰轮，若有，其作用是什么？（3分)

2.液压泵的输出流量qv=5x10-4m3/s，全部经过油管浸入液压缸，液压缸的大腔面积A1=20x10-4m2，小腔面积A2=10 x10-4m2，进回油管的直径d=10mm，试求活塞的运动速度及回油管的流速(6分）
