漏电火灾发生原因、形成条件及现场勘验法.docx

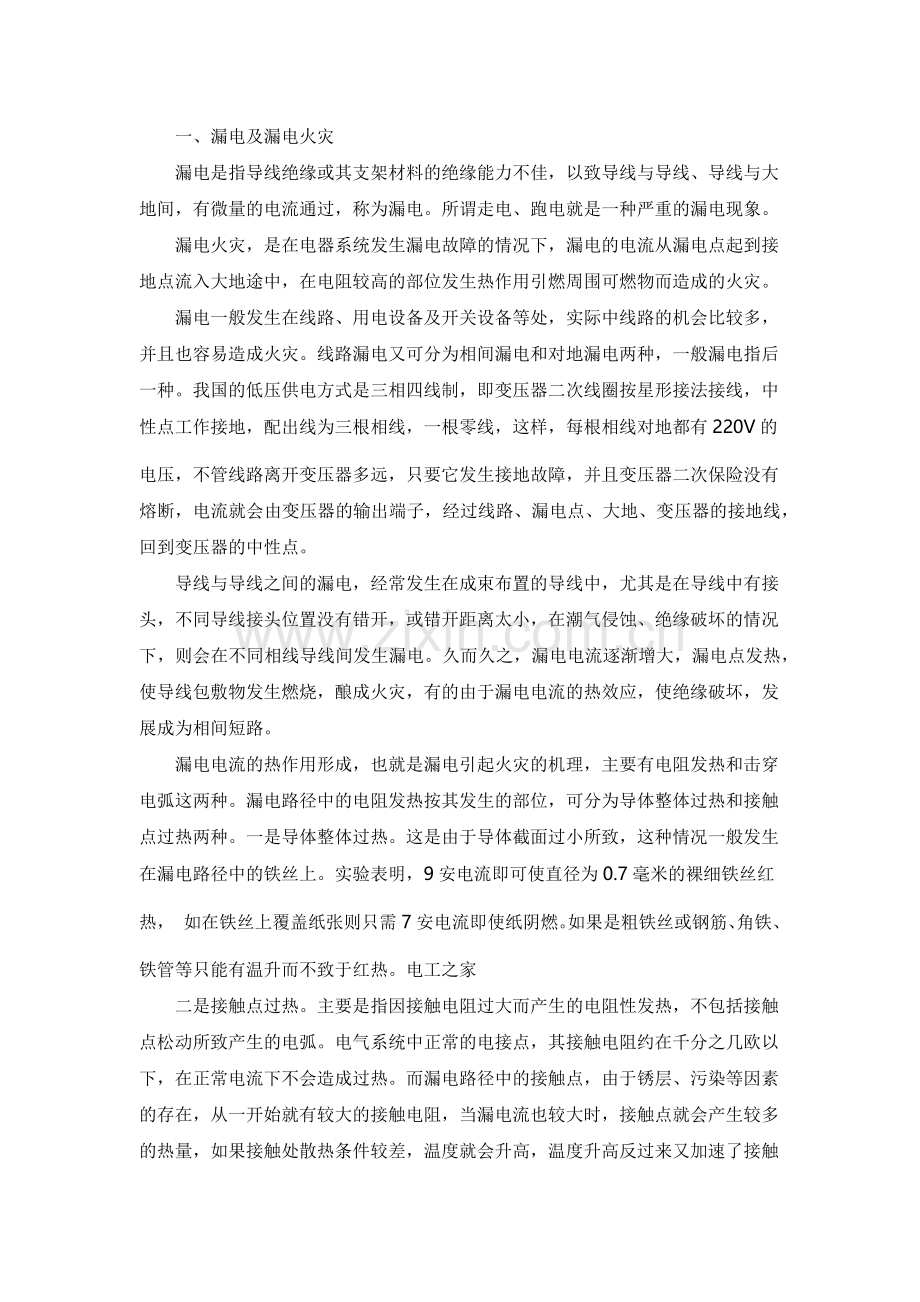

一、漏电及漏电火灾漏电是指导线绝缘或其支架材料的绝缘能力不佳，以致导线与导线、导线与大地间，有微量的电流通过，称为漏电。所谓走电、跑电就是一种严重的漏电现象。漏电火灾，是在电器系统发生漏电故障的情况下，漏电的电流从漏电点起到接地点流入大地途中，在电阻较高的部位发生热作用引燃周围可燃物而造成的火灾。漏电一般发生在线路、用电设备及开关设备等处，实际中线路的机会比较多，并且也容易造成火灾。线路漏电又可分为相间漏电和对地漏电两种，一般漏电指后一种。我国的低压供电方式是三相四线制，即变压器二次线圈按星形接法接线，中性点工作接地，配出线为三根相线，一根零线，这样，每根相线对地都有220V的电压，不管线路离开变压器多远，只要它发生接地故障，并且变压器二次保险没有熔断，电流就会由变压器的输出端子，经过线路、漏电点、大地、变压器的接地线，回到变压器的中性点。导线与导线之间的漏电，经常发生在成束布置的导线中，尤其是在导线中有接头，不同导线接头位置没有错开，或错开距离太小，在潮气侵蚀、绝缘破坏的情况下，则会在不同相线导线间发生漏电。久而久之，漏电电流逐渐增大，漏电点发热，使导线包敷物发生燃烧，酿成火灾，有的由于漏电电流的热效应，使绝缘破坏，发展成为相间短路。漏电电流的热作用形成，也就是漏电引起火灾的机理，主要有电阻发热和击穿电弧这两种。漏电路径中的电阻发热按其发生的部位，可分为导体整体过热和接触点过热两种。一是导体整体过热。这是由于导体截面过小所致，这种情况一般发生在漏电路径中的铁丝上。实验表明，9安电流即可使直径为0.7毫米的裸细铁丝红热， 如在铁丝上覆盖纸张则只需7安电流即使纸阴燃。如果是粗铁丝或钢筋、角铁、铁管等只能有温升而不致于红热。电工之家二是接触点过热。主要是指因接触电阻过大而产生的电阻性发热，不包括接触点松动所致产生的电弧。电气系统中正常的电接点，其接触电阻约在千分之几欧以下，在正常电流下不会造成过热。而漏电路径中的接触点，由于锈层、污染等因素的存在，从一开始就有较大的接触电阻，当漏电流也较大时，接触点就会产生较多的热量，如果接触处散热条件较差，温度就会升高，温度升高反过来又加速了接触点的氧化，使接触电阻进一步升高，这种恶性循环结果，达到红热的程度，引燃附近可燃物起火。二、漏电火灾发生的原因（一）漏电的主要原因绝缘导线因使用时间较长，陈旧老化，绝缘强度减弱而漏电；导线受潮、高温、腐蚀而降低绝缘强度被击穿漏电；在安装或检修过程中，不慎损伤导线绝缘层；或用电设备的对地绝缘损坏等。具体有以下几种情况：1、架空导线的漏电。高压裸导线从支持瓷瓶上脱落到横担上，就可发生漏电。低压裸导线从瓷瓶上落到木横担上，只有在潮湿的条件下，才能发生漏电，这两种情况的漏电，一般是烧毁木横担和木电杆。2、低压线进户处。低压进户线在进户处附近安装不良，使导线接触建筑物的导电构件。3、成束的各种电气线路的配线和电气设备内部的配线，尤其是导线的接头处理不好，容易发生漏电。4、露天或者其他地方容易受潮的配电盘、电源开关、插座等。5、露天用电设备，如打谷机、扬场机等。电工之家6、用钉子固定电线，钉子接触芯线，或者固定木线槽槽盖的铁钉穿过电线绝缘皮，钉子与芯线接触，若墙面潮湿则容易漏电，烧焦电线绝缘层或者木线槽。7、临时布线，或者用户将移动式电器的电源线随意搭在铁件上。8、各种电器内部绝缘物的老化、损坏。9、电焊机焊把随便扔在地上或焊件上。如果发生了漏电，一般在漏电电流经过的下列地点发热成灾：铁丝网抹灰墙、铁皮与铁皮接缝处、金属板与金属管的接合处、导电体与潮湿的木构件接触处等。（二）形成漏电火灾的基本条件电工之家1、与金属结构接触或接近，而且该导线在起火前处于带电状态。这里的金属结构是指建筑物中的钢梁、柱、自来水管网等的金属构件。接近是指正常状态下不接触，而在受到风吹或刮碰等其他外力作用时可能接触的状态。2、两个金属构件互相碰接，而且建筑物内的电气系统在起火前至少有一部分是带电的 。3、起火点处有被点燃的可燃物。三、漏电火灾的勘验为了查证是否为漏电火灾，应当查明起火点、漏电点和接地点。(一)起火点的勘验漏电火灾起火点具有明显的特征，即在起火点因漏电电流的局部作用，会使这点的木柱或木板浇成碗状的炭化坑，或者烧成不规则的凹形炭化点。另外在这点的通过漏电电流的金属件上有金属熔痕、熔珠等。如果漏电回路通过较大的电流，并且由于抹灰强中的金属丝过热熔断，产生电弧，还可能使此点的砂浆烧成砂浆熔珠，这种熔珠呈黑色玻璃体状。如果在铁瓦下面的屋面板，或者屋内发现谈炭化点，并且在这炭化点的金属体（如铁瓦、金属管、金属网等）上发现通电熔痕，或墙内砂浆熔融，则可怀疑是由于漏电引起火灾。(二)漏电点的勘验根据起火点的情况和证据，大致能判明火灾是否由漏电引起。为了说明问题，还应该查明漏电点在哪里。为了查明漏电点，在建筑没有被烧毁的情况下，首先要根据建筑物的电器配线图以及实际改装和新补充的线路，测定各回路与大地之间的绝缘电阻值，查明哪一回路对地电阻值为零、或者比较低。有时即使在火灾不严重的情况下，由于起火点本身的破坏作用，也可能使漏电回路在起火点造成与大地良好绝缘。因此不能只靠测量与大地间的电阻来寻找漏电回路。电工之家测量绝缘电阻时应当注意，漏电不只是发生在配电线路，还可能发生在用点设备上，因此要调查火场上用电设备火灾前的使用状态，测量这些设备带电部分与大地的绝缘电阻。漏电还可能发生在进户线这一段导线上，甚至就发生在进户后的第一块配电盘上。因此测量线路的绝缘电阻时，不要忘记测量这一段导线。测量这段线路绝缘电阻时，要设法使外线与进户线在户外断开，不可带电进行绝缘测量，以免发生人身危险和损坏仪表。当测得与大地间绝缘电阻很低或者为零的某一回路时，就从离配电盘最远的地方开始逐个撤下用电器具，或者逐段切除电气线路。每切除一部分电气线路，测量一下余下部分的线路绝缘电阻。当切掉某一用电设备，或切除某一线路绝缘电阻显著提高时，则说明漏电点就在那个刚被切除的用电设备上或那段线路上。 依靠绝缘电阻的测量，只能找到异常的配线、回路或各个电气设备。带电部分与接地物件的具体接触点，是不能用仪表测得的，只能够凭借人的感官，在仪器测量确定的范围内直接寻找和发现。如果带电部分与金属接地物体断续接触，或者接触不良，因为电火花作用，则在这个接触点上会产生电熔痕。这就证明了漏电点的存在。有时带电部分与金属体一经接触就成了不分离的短接状态，这种漏电也易发现。带电体接触潮湿木质构件的漏电点不易发现。当火灾破坏比较严重，不能用测量绝缘电阻的方法找到异常线路的情况下，就要耐心地直接在有关场所，有关部位寻找、辨认电气配线或电气设备与接地体接触的漏电点。一般可能发生漏电的地方有：在上面或附近有电线通过的铁皮屋顶，金属烟筒，接户线与房檐，进户线穿墙部分，墙上的插座、开关、配电盘等，电气设备的天线、接地线等。另外对于电气设备内部的漏电点，需要将设备拆开，详细检查才能发现。 需要特别说明的是，漏电火灾中的漏电不一定只在起火建筑内，在几个建筑之间有电气连接，或者建筑中有导电构件相联系的情况下，则可能发生这个建筑漏电，而另一个建筑起火的现象。因此在勘验漏电点时，必须注意这种情况。无论配电线路，还是用电设备发生了漏电，都会使向它们提供电力的变压器的接地线中有电流通过。在没发生漏电事故时，接地线中有很小的电流。如果接地线中有大电流通过，则说明这只变压器的回路中发生了漏电事故。变压器可能有几个配出回路，究竟哪一回路发生漏电，可以通过分别断开每一回路，同时观察变压器接地线电流变化的方法分辨。当断开某一回路时，变压器接地电流显著减小，说明刚被断开的那一回路发生了漏电。当然也可以用测量绝缘电阻的方法找出漏电回路。电工之家导线之间的漏电，它的漏电点就是事故点或起火点。这种漏电也不存在接地点，同时对变压器接地线电流也没有影响。(三)接地点的勘验从漏电点开始流向起火点的泄漏电流，经过接地物体，通过大地返回变压器的接地线。对于漏电火灾，除查明起火点、漏电点外还应查明漏电电流在何处，通过何种物体与大地接通。具体可以按下述方式查找。在起火点找到与漏电有关的金属物件或其他能够导电的物体，即这个物体是肯定有造成火灾的漏电电流通过。然后以这个物件为一个测点，分别以可能接地的物体为另一个测点，测量它们之间的绝缘电阻。其中与起火点之间电阻值低的那个接地物体可能是漏电回路接地体。若测得起火点与几个接地物体之间绝缘电阻都低，则要分别测量这几个接地物体对大地的绝缘电阻，其中阻值最低的是漏电回路的主要接地体。电工之家和这个接地体接触或者相连的地方称为漏电回路的接地点。在接地点可能有和漏电点同样的电火花熔痕，但是如果在接地点有很好的电气连接，则不能产生电火花，也就不能产生电火花熔痕。（四）物证的提取与鉴别在查清上述情况之后，要进一步查找到漏电痕迹。漏电熔痕通常形成在钢铁结构部点上，钢结构的熔点很高，一旦形成漏电痕迹后，就很难再被火场中的二次火流所破坏，这就为鉴别此类火灾提供了很好的证据。这种痕迹的特点是，被电弧烧蚀的钢结构表面一般呈点状，严重的可熔成空洞，当发现这种痕迹后可提取下来供分析鉴定之用。当提取到能证明漏电的痕迹后，在宏观鉴别的基础上可采取金相鉴别法进行下一步鉴别确定。依据其金相组织所呈现的特征，其熔痕如果属于漏电点过热熔化，再结合上述调查情况就可以结论火灾是由漏电引起，实际上由于钢结构的熔点很高,除有特殊可燃物外，一般火场温度很难使它熔化，所以金相组织上的反映与外观痕迹是一致的，做金相分析只不过是进一步予以验证。总结以上，漏电火灾的确认，关键是起火点有没有漏电火灾的特征，即从其发生的特殊位置，附近的无导电构件，导电物体上有无电熔痕，起火点的木构件有无局部炭化坑，或各种填充物的炭化、石墨化、或有灰浆熔流等来判断，除了电弧的高温，一般火灾是不能使灰浆熔化的。因此发现墙壁内灰浆熔化，则要考虑是漏电弧造成的。起火点确认后，再在起火点上下找到导电物体，分别测量起火点与漏电点、起火点与大地间的绝缘电阻。这样整个漏电回路就可查清。通过测量绝缘电阻，仔细查视线路的布设和建筑结构，一般不难确定漏电点。如果起火点具有漏电火灾的特征，漏电点也得以确定。即使找不到漏电回路接地点，也不妨碍漏电火灾的确定。电气火灾在每年的火灾中占有很大的比例，电气火灾的调查对于火灾调查人员来说是经常遇到的调查。在我们的工作中，对于漏电火灾原因的认定,由于技术、专业等的原因，准确认定的少。因此，重视漏电火灾现场的勘验，对漏电火灾现场进行仔细科学的勘验，对于认定漏电火灾原因和总结火灾事故教训尤为重要。
