函数信号发生器模拟电路课程设计.doc

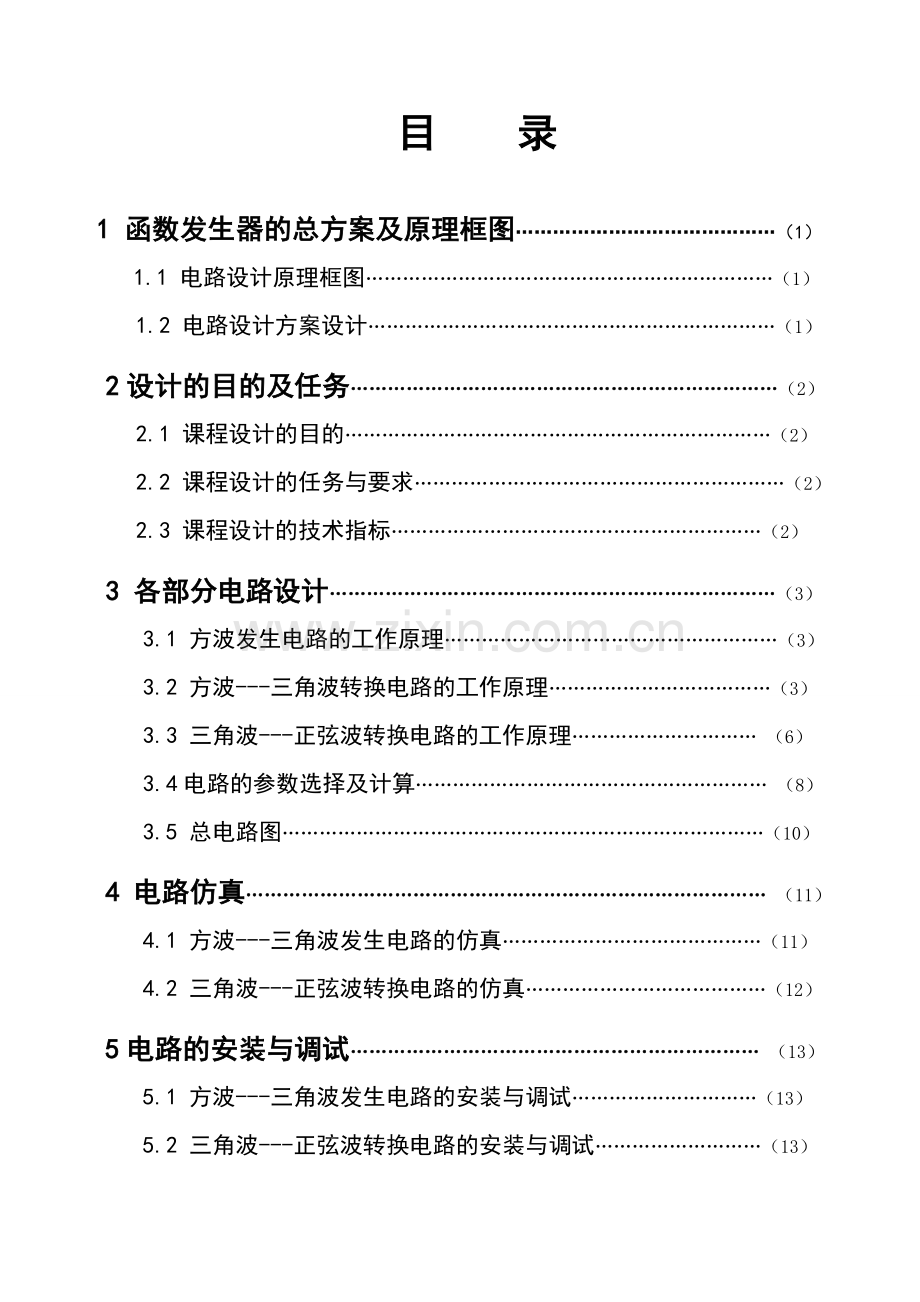

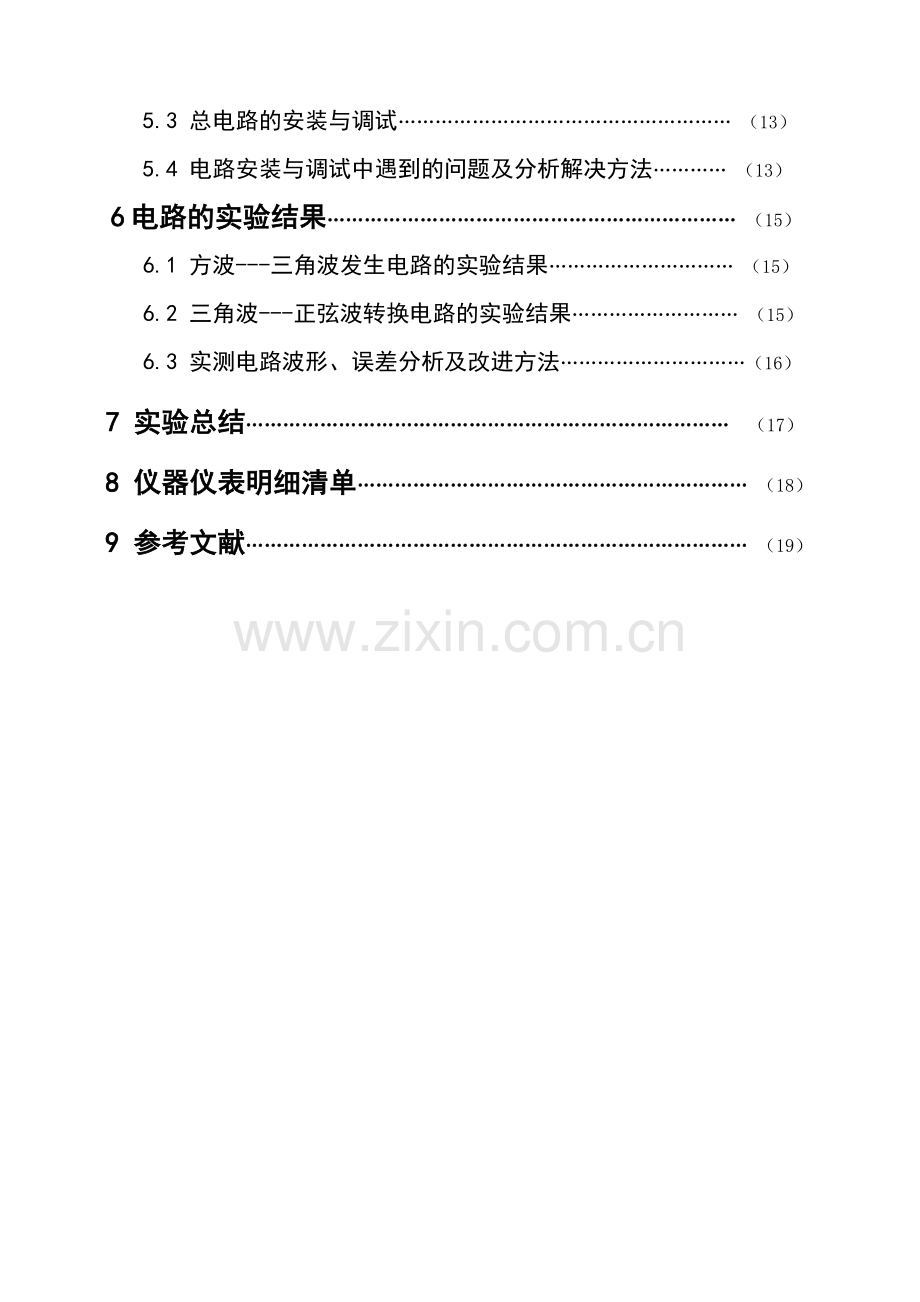

目 录1 函数发生器的总方案及原理框图（1） 1.1 电路设计原理框图（1） 1.2 电路设计方案设计（1）2设计的目的及任务（2）2.1 课程设计的目的（2）2.2 课程设计的任务与要求（2）2.3 课程设计的技术指标（2）3 各部分电路设计（3）3.1 方波发生电路的工作原理（3）3.2 方波-三角波转换电路的工作原理（3）3.3 三角波-正弦波转换电路的工作原理 （6） 3.4电路的参数选择及计算 （8）3.5 总电路图（10）4 电路仿真 （11）4.1 方波-三角波发生电路的仿真（11） 4.2 三角波-正弦波转换电路的仿真（12）5电路的安装与调试 （13）5.1 方波-三角波发生电路的安装与调试（13）5.2 三角波-正弦波转换电路的安装与调试（13）5.3 总电路的安装与调试 （13）5.4 电路安装与调试中遇到的问题及分析解决方法 （13） 6电路的实验结果 （15）6.1 方波-三角波发生电路的实验结果 （15）6.2 三角波-正弦波转换电路的实验结果 （15）6.3 实测电路波形、误差分析及改进方法（16）7 实验总结 （17）8 仪器仪表明细清单 （18）9 参考文献 （19）1函数发生器总方案及原理框图1.1 原理框图1.2 函数发生器的总方案 函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件 (如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块)。为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与晶体管差分放大器共同组成的方波三角波正弦波函数发生器的设计方法。产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生三角波方波，再将三角波变成正弦波或将方波变成正弦波等等。本课题采用先产生方波三角波，再将三角波变换成正弦波的电路设计方法，本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成方波三角波产生电路，比较器输出的方波经积分器得到三角波，三角波到正弦波的变换电路主要由差分放大器来完成。差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。波形变换的原理是利用差分放大器传输特性曲线的非线性。2课程设计的目的和设计的任务2.1 设计目的1掌握电子系统的一般设计方法2掌握模拟IC器件的应用3培养综合应用所学知识来指导实践的能力4掌握常用元器件的识别和测试 5熟悉常用仪表，了解电路调试的基本方法2.2设计任务 设计方波三角波正弦波函数信号发生器2.3课程设计的要求及技术指标1设计、组装、调试函数发生器2输出波形：正弦波、方波、三角波；3频率范围 ：在1010000Hz范围内可调 ；4输出电压：方波U24V，三角波U8V，正弦波U1V；3各组成部分的工作原理3.1 方波发生电路的工作原理 此电路由反相输入的滞回比较器和RC电路组成。RC回路既作为延迟环节，又作为反馈网络，通过RC充、放电实现输出状态的自动转换。设某一时刻输出电压Uo=+Uz,则同相输入端电位Up=+UT。Uo通过R3对电容C正向充电，如图中实线箭头所示。反相输入端电位n随时间t的增长而逐渐增高，当t趋于无穷时，Un趋于+Uz；但是，一旦Un=+Ut,再稍增大，Uo从+Uz跃变为-Uz,与此同时Up从+Ut跃变为-Ut。随后，Uo又通过R3对电容C反向充电，如图中虚线箭头所示。Un随时间逐渐增长而减低，当t趋于无穷大时，Un趋于-Uz；但是，一旦Un=-Ut,再减小，Uo就从-Uz跃变为+Uz，Up从-Ut跃变为+Ut，电容又开始正相充电。上述过程周而复始，电路产生了自激振荡。3.2 方波-三角波转换电路的工作原理方波三角波产生电路 工作原理如下：若a点断开，运算发大器A1与R1、R2及R3、RP1组成电压比较器，C1为加速电容，可加速比较器的翻转。运放的反相端接基准电压，即U-=0，同相输入端接输入电压Uia，R1称为平衡电阻。比较器的输出Uo1的高电平等于正电源电压+Vcc，低电平等于负电源电压-Vee（|+Vcc|=|-Vee|）, 当比较器的U+=U-=0时，比较器翻转，输出Uo1从高电平跳到低电平-Vee,或者从低电平Vee跳到高电平Vcc。设Uo1=+Vcc,则 将上式整理，得比较器翻转的下门限单位Uia-为 若Uo1=-Vee,则比较器翻转的上门限电位Uia+为 比较器的门限宽度由以上公式可得比较器的电压传输特性，如图3-71所示。a点断开后，运放A2与R4、RP2、C2及R5组成反相积分器，其输入信号为方波Uo1，则积分器的输出Uo2为时，时，可见积分器的输入为方波时，输出是一个上升速度与下降速度相等的三角波，其波形关系下图所示。a点闭合，既比较器与积分器首尾相连，形成闭环电路，则自动产生方波-三角波。三角波的幅度为方波-三角波的频率f为由以上两式可以得到以下结论：1. 电位器RP2在调整方波-三角波的输出频率时，不会影响输出波形的幅度。若要求输出频率的范围较宽，可用C2改变频率的范围，PR2实现频率微调。2. 方波的输出幅度应等于电源电压+Vcc。三角波的输出幅度应不超过电源电压+Vcc。电位器RP1可实现幅度微调，但会影响方波-三角波的频率。3.3 三角波-正弦波转换电路的工作原理三角波正弦波的变换电路主要由差分放大电路来完成。差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。特别是作为直流放大器，可以有效的抑制零点漂移，因此可将频率很低的三角波变换成正弦波。波形变换的原理是利用差分放大器传输特性曲线的非线性。分析表明，传输特性曲线的表达式为：式中差分放大器的恒定电流；温度的电压当量，当室温为25oc时，UT26mV。如果Uid为三角波，设表达式为式中Um三角波的幅度； T三角波的周期。为使输出波形更接近正弦波，由图可见：（1） 传输特性曲线越对称，线性区越窄越好；（2） 三角波的幅度Um应正好使晶体管接近饱和区或截止区。（3） 图为实现三角波正弦波变换的电路。其中Rp1调节三角波的幅度，Rp2调整电路的对称性，其并联电阻RE2用来减小差分放大器的线性区。电容C1,C2,C3为隔直电容，C4为滤波电容，以滤除谐波分量，改善输出波形。 三角波正弦波变换电路3.4电路的参数选择及计算1.方波-三角波中电容C1变化（关键性变化之一）实物连线中，我们一开始很长时间出不来波形，后来将C2从10uf（理论时可出来波形）换成0.1uf时，顺利得出波形。实际上，分析一下便知当C2=10uf时，频率很低，不容易在实际电路中实现。2.三角波-正弦波部分比较器A1与积分器A2的元件计算如下。由式（3-61）得即取 ，则，取 ，RP1为47K的电位器。区平衡电阻由式（3-62）即当时，取，则，取，为100K电位器。当时 ，取以实现频率波段的转换，R4及RP2的取值不变。取平衡电阻。三角波正弦波变换电路的参数选择原则是：隔直电容C3、C4、C5要取得较大，因为输出频率很低，取，滤波电容视输出的波形而定，若含高次斜波成分较多，可取得较小，一般为几十皮法至0.1微法。RE2=100欧与RP4=100欧姆相并联，以减小差分放大器的线性区。差分放大器的几静态工作点可通过观测传输特性曲线，调整RP4及电阻R*确定。3.5 总电路图三角波-方波-正弦波函数发生器实验电路先通过比较器产生方波，再通过积分器产生三角波，最后通过差分放大器形成正弦波。4 电路仿真4.1 方波-三角波发生电路的仿真4.2 三角波-正弦波转换电路的仿真5 电路的安装与调试5.1 方波-三角波发生电路的安装与调试1.按装方波三角波产生电路1. 把两块741集成块插入面包板，注意布局；2. 分别把各电阻放入适当位置，尤其注意电位器的接法；3. 按图接线，注意直流源的正负及接地端。 2.调试方波三角波产生电路1. 接入电源后，用示波器进行双踪观察；2. 调节RP1，使三角波的幅值满足指标要求；3. 调节RP2，微调波形的频率；4. 观察示波器，各指标达到要求后进行下一部按装。5.2 三角波-正弦波转换电路的安装与调试1.按装三角波正弦波变换电路1. 在面包板上接入差分放大电路，注意三极管的各管脚的接线；2. 搭生成直流源电路，注意R*的阻值选取；3. 接入各电容及电位器，注意C6的选取；4. 按图接线，注意直流源的正负及接地端。2.调试三角波正弦波变换电路1. 接入直流源后，把C4接地，利用万用表测试差分放大电路的静态工作点；2. 测试V1、V2的电容值，当不相等时调节RP4使其相等；3. 测试V3、V4的电容值，使其满足实验要求；4. 在C4端接入信号源，利用示波器观察，逐渐增大输入电压，当输出波形刚好不失真时记入其最大不失真电压；5.3 总电路的安装与调试1. 把两部分的电路接好，进行整体测试、观察2. 针对各阶段出现的问题，逐各排查校验，使其满足实验要求，即使正弦波的峰峰值大于1V。5.4调试中遇到的问题及解决的方法方波-三角波-正弦波函数发生器电路是由三级单元电路组成的,在装调多级电路时通常按照单元电路的先后顺序分级装调与级联。1 方波-三角波发生器的装调由于比较器A1与积分器A2组成正反馈闭环电路，同时输出方波与三角波，这两个单元电路可以同时安装。需要注意的是，安装电位器RP1与RP2之前，要先将其调整到设计值，如设计举例题中，应先使RP1=10K,RP2取（2.5-70）K内的任一值,否则电路可能会不起振。只要电路接线正确，上电后，UO1的输出为方波，UO2的输出为三角波，微调RP1,使三角波的输出幅度满足设计指标要求有，调节RP2，则输出频率在对应波段内连续可变。2三角波-正弦波变换电路的装调 按照图375所示电路，装调三角波正弦波变换电路，其中差分发大电路可利用课题三设计完成的电路。电路的 调试步骤如下。（1）经电容C4输入差摸信号电压Uid=50v，Fi =100Hz正弦波。调节Rp4及电阻R*,是传输特性曲线对称。在逐渐增大Uid。直到传输特性曲线形状入图373所示，记 下次时对应的 Uid即Uidm值。移去信号源，再将C4左段接地，测量差份放大器的 静态工作点I0 ,Uc1,Uc2,Uc3,Uc4.(2) Rp3与C4连接，调节Rp3使三角波俄 输出幅度经Rp3等于Uidm值，这时Uo3的 输出波形应 接近 正弦波，调节C6大小可改善输出波形。如果Uo3的 波形出现如图376所示的 几种正弦波失真，则应调节和改善参数，产生是真的 原因及采取的措施有；1）钟形失真 如图（a）所示，传输特性曲线的 线性区太宽，应减小Re2。2）半波圆定或平顶失真 如图（b）所示，传输特性曲线对称性差，工作点Q偏上或偏下，应调整电阻R*.3）非线性失真 如图（C）所示，三角波传输特性区线性度 差引起的失真，主要是受到运放的影响。可在输出端加滤波网络改善输出波形。（3）性能指标测量与误差分析 1）放波输出电压Upp=2Vcc是因为运放输出极有PNP型两种晶体组成复合互补对称电路，输出方波时，两管轮流截止与饮和导通，由于导通时输出电阻的影响，使方波输出度小于电源电压值。2）方波的上升时间T，主要受预算放大器的限制。如果输出频率的 限制。可接俄加速电容C1，一般取C1为几十皮法。用示波器或脉冲示波器测量T 6电路的实验结果6.1 方波-三角波发生电路的实验结果C=0.01uffmin=4138HZfmax=8333HZC=0.1uffmin=198HZfmax=1800HZC=1uffmin=28HZfmax=207HZ6.2 三角波-正弦波转换电路的实验结果R=15KVc1=Vc2=5.530VVc3=-0.6218VVc4=-10.307VIc1=Ic2= 0.6813mA实验结果分析模拟仿真（R*= 13 K）Vc1=Vc2=4.358VVc3=-0.831VVc4=-9.028VIc1=Ic2=0.5368mA6.3 实测电路波形、误差分析及改进方法将C6替换为由两个.1uF串联或直接拿掉, C1=0.1uF U=54mv Uo=2.7v 1vC1=0.01uF U=54mv Uo=2.8v1v Xc=1/W*C,当输出波形为高频时，若电容C6较大，则Xc很小，高频信号完全被吞并，无法显示出来。 7实验总结 本学期我们开设了模拟电路课，这门学科属于电子电路范畴，与我们的专业也都有联系，且都是理论方面的指示。正所谓“纸上谈兵终觉浅，觉知此事要躬行。”学习任何知识，仅从理论上去求知，而不去实践、探索是不够的，所以在本学期模电刚学完之际，紧接着来一次电子电路课程设计是很及时、很必要的。这样不仅能加深我们对电子电路的任职，而且还及时、真正的做到了学以致用。 通过这段时间不懈的努力与切实追求，我们小组终于做完了课程设计。通过这次课程设计，我掌握了常用元件的识别和测试；熟悉了常用的仪器仪表；了解了电路的连接、焊接方法；以及如何提高电路的性能等等。 其次，这次课程设计提高了我的团队合作水平，使我们配合更加默契，体会了在接好电路后测试出波形的那种喜悦。在实验过程中，我们也遇到了不少的问题。比如：波形失真，甚至不出波形这样的问题。还有就是焊接实物的问题，我们以为很简单，但其实很复杂，要对焊板上的元件进行 布置和焊接电路元件连线，这有很大的难度。在此期间，除了对元件较好的焊接外，还要考虑电路元件间的影响（即元件之间信号的干扰等问题），还要考虑元件连线的不相交以及焊板面积的大小、元件摆放和连线的美观性等，所以想要焊出一块实用又美观的板子，还要经过一番考虑和布置。但是最后在老师和同学的帮助以及自己的不断努力下，把问题一一解决了，那种心情别提有多高兴啊。实验中暴露出我们在理论学习中所存在的问题，有些理论知识还处于懵懂状态，老师们不厌其烦地为我们调整波形，讲解知识点，实在令我感动。还有就是在实验中，好多同学被电烙铁烫伤了，这不得不让我想起安全问题，所以在以后的实验中我们应该注意安全，让不必要的伤害减至最少。作为一个电信专业的学生，我深知课程设计的重要性。这次实习我从刚开始的什么都不懂不会不敢不碰，到现在的基本了解了一个电路元件是如何构成的，还有以前看的集成板上让人难琢磨的电路焊接图我都可以看懂一些了，其中的电路仿真也让我对以前学习的电路知识有了详细地了解。我们顺利完成了这周的模拟电子的课程设计。这次课程设计让我学到了很多，不仅是巩固了先前学的模电、数电的理论知识，而且也培养了我的动手能力，更令我的创造性思维得到拓展。希望今后类似这样课程设计、类似这样的锻炼机会能更多些！ 8仪器仪表清单设计所用仪器及器件1直流稳压电源 1台2双踪示波器 1台3万 用 表 1只4运 放741 2片5电位器50K 2只 100K 1只 100 1只6电 容470F 3只 10F 1只 1F 1只 0.1F 2只 0.01F 1只7三极管9013 4只8面包板 1块9剪刀把10仪器探头线 2根11电 源 线 4根9参考文献童诗白主编模拟电子技术基础（第三版）北京：高教出版社， 2001李万臣主编模拟电子技术基础与课程设计.哈尔滨工程大学出版社，2001.3胡宴如主编. 模拟电子技术. 北京. 高等教育出版社，2000 康华光主编. 电子技术基础（模拟部分）（第四版）高等教育出版社，1999年沈尚贤主编. 电子技术导论（下册）.高等教育出版社，1986年目 录第一章 总论11.1项目提要11.2结论与建议31.3 编制依据4第二章 项目建设背景与必要性52.1项目背景52.2 项目建设必要性7第三章 市场与需求预测83.1 优质粮食供求形势分析83.2 本区域市场需求预测83.3 服务功能103.4 市场竞争力和市场风险预测与对策10第四章 项目承担单位情况124.1 基本情况124.2 主要业务范围和业务能力124.3 人员构成124.4 主要技术成果获奖情况及转化能力134.5 现有基础和技术条件154.6 资产与财务状况164.7 项目技术协作单位情况16第五章 建设规模与产品方案175.1建设规模确定的原则和依据175.2建设规模及服务种类18第六章 项目选址与建设条件196.1 项目选址原则与要求196.2 项目建设用地情况196.3项目用地位置206.4自然与资源条件206.5水资源优势216.6 社会经济条件226.7 粮田基本情况226.8项目实施的有利条件266.9 对环境的影响26第七章 工艺技术方案和设备选型277.1 工艺技术方案277.2 设备选型29第八章 项目建设方案与建设内容328.1 项目建设方案328.2 项目建设内容与规模34第九章 环境保护与安全生产369.1 环境保护369.2 安全生产36第十章 组织管理与实施进度3810.1 项目组织管理3810.2 项目实施各阶段的管理方案3910.3 工程招投标方案3910.4 项目建成后的运行管理与机制4010.5 运行经费解决方案4110.6 实施进度41第十一章 投资估算与资金来源4411.1 投资估算4411.2资金来源45第十二章 效益分析4612.1 经济效益4612.2 社会效益4712.3 生态效益47第十三章 结论与建议4813.1 综合评价4813.2 结论意见4813.3 问题与建议48
