wincc与S7-300-400各种通讯方法.doc

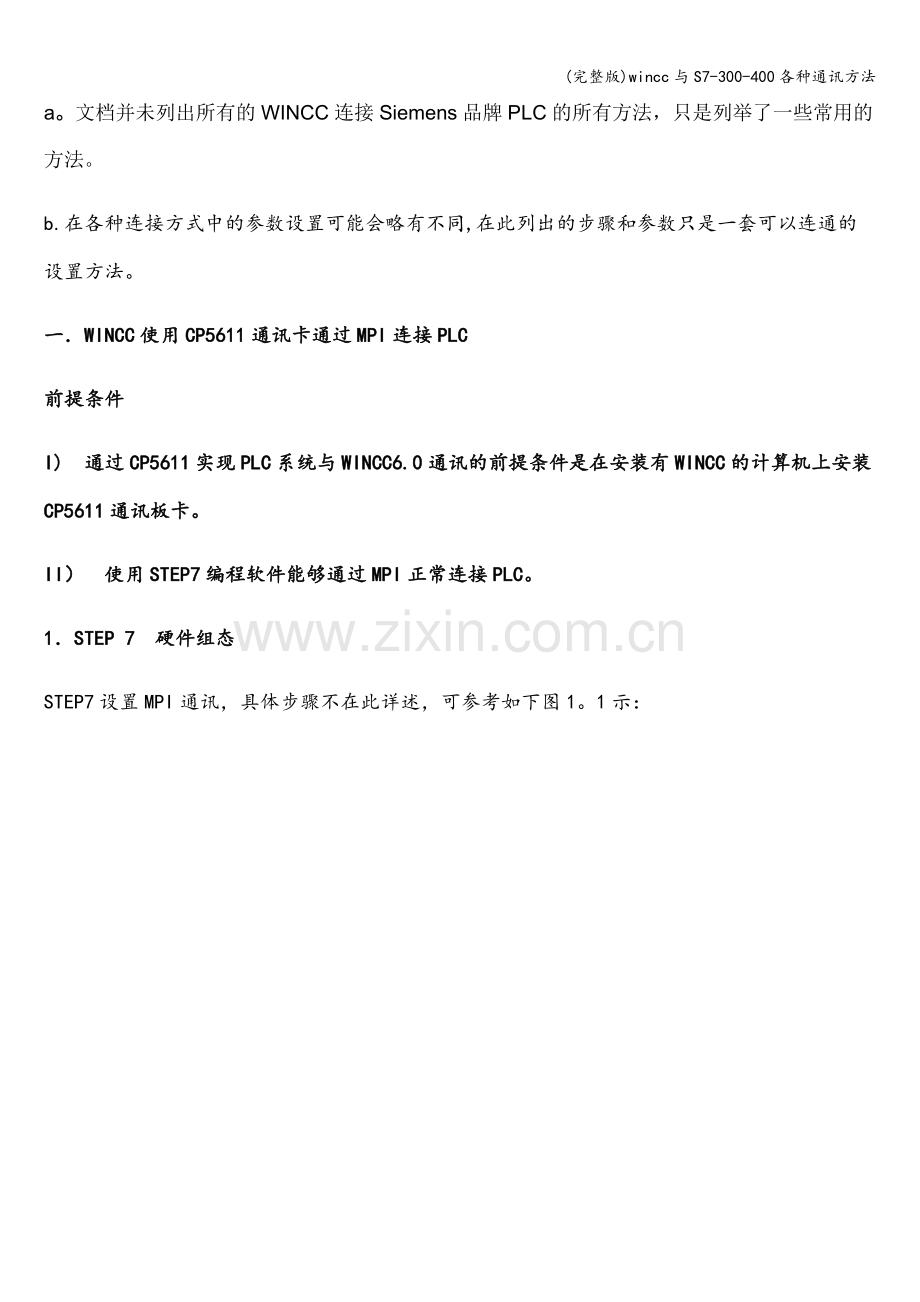

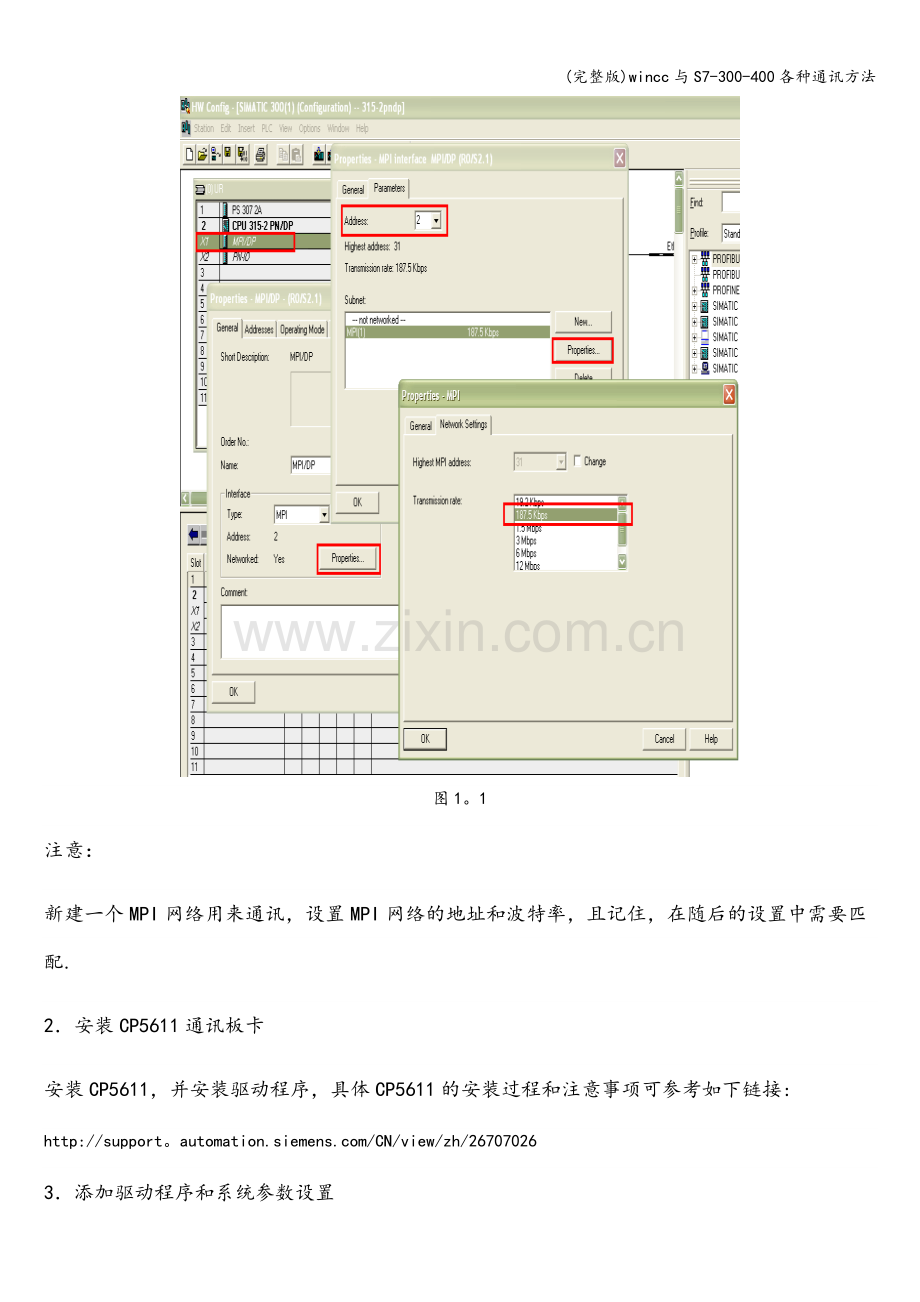

(完整版)wincc与S7-300-400各种通讯方法a。文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。b.在各种连接方式中的参数设置可能会略有不同,在此列出的步骤和参数只是一套可以连通的设置方法。一WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I)通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。II）使用STEP7编程软件能够通过MPI正常连接PLC。1STEP 7硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1。1示：图1。1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配.2安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:http:/support。3添加驱动程序和系统参数设置打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITE-MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后,逻辑设备名为MPI如图1.3所示:图1。2图1。34设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。在Access Point of the Application:的下拉列表中选择MPI （WINCC）,如图1.4所示,而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示:MPI （WINCC)CP5611（MPI),如图1.5所示：图1。4图1。5设置CP5611的通讯参数,点击Properties按钮,弹出PropertiesCP5611(MPI)属性对话框，设置参数,如图1.6所示：重要的参数如下所示:Address：CP5611的地址（MPI地址必须唯一,建议设置为0)Transmission Rate：MPI网络的传输速率（默认为187。5Kbps）您可以修改,但必须和实际连接PLC的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同)图1.6诊断MPI网络，点击Diagnostic按钮，进入诊断对话框。如下图所示:Test按钮点击后,显示OK表示CP5611工作正常。点击Read按钮后,将显示所有接入MPI网络中的设备的站地址，如果只能读到自己的站地址,此时，请查看MPI网络和硬件连接设置，只有成功读取到CPU的站点地址，才能进行以下的步骤,否则，不可能建立通讯.5添加通道与连接设置添加驱动连接，设置参数.打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITEMPI，右键单击MPI，在下拉菜单中，点击New Driver Connection,如图1.7所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection Parameter-MPI属性对话框，如图1。8所示：图1.7图1.8图1。9重要的参数如下所示：Station Address：MPI端口地址Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0Slot Number：CPU所处的槽号注意：如果您是S7-300的PLC,那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写,可能的参数为2、3、4(主要是依据电源的大小来决定)否则通讯不能建立。6连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意:此时PLC必须处于运行状态,老版本的PLC必须处于RUNP或者RUN状态，WINCC必须激活运行，根据图1。9所示的位置，进入通道诊断工具,检测通讯是否成功建立.如图1.10所示，绿色的“表示通讯已经成功建立。图1.10图1。11至此WINCC使用CP5611通讯卡通过MPI连接PLC的过程完毕。二WINCC使用CP5611通讯卡通过PROFIBUS连接PLC前提条件I)通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.II)将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型的端口尤其重要。1STEP 7硬件组态使用STEP 7软件组态PLC的硬件信息,将相应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则需要将端口指定为PROFIBUS，如下图2。1所示：图2。1点击上图所示的Properties按钮,如下图所示：图2.2 A设置该PROFIBUS端口的地址为2 B点击New按钮，在Subnet下新建一个PROFIBUS网络，在弹出的对话框中设置参数，如图2.2所示：其中重要参数如下：Highest PROFIBUS Address：指整个PROFIBUS网络中的最高的站点地址，默认为126，可作修改。Transmission Rate： PROFIBUS网络的通讯速率，整个网络中所有站点的通讯波特率应当一致.Profile: 具体的传输协议的设置，这里我们使用DP。图2。3其他设置可根据您项目的具体情况进行设置。2安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:http:/support。3添加驱动程序和设置系统参数打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITE-PROFIBUS右键单击PROFIBUS，在弹出菜单中点击System Parameter，如图2.4所示，弹出System Parameter PROFIBUS对话框，选择Unit标签,查看Logic device name(逻辑设备名称）。默认安装后,逻辑设备名为CP_L2_1：，如图2。5所示：图2.4图2。54设置Set PG/PC Interface进入Windows操作系统下的控制面板，双击Set PG/PC Interface图标，在Access Point of the Application:的下拉列表中选择CP_L2_1:如图2.6所示，而后在Interface Parameter Assignment Used:的列表中,点击CP5611（PROFIBUS），而后在Access Point of the Application:的下拉列表中显示：CP_L2_1：CP5611（PROFIBUS），如图2.7所示.图2。6图2。7设置CP5611的通讯参数,点击Properties按钮，弹出PropertiesCP5611(PROFIBUS)参数。如图2。8所示:重要的参数如下所示：Address:CP5611的PROFIBUS地址Transmission Rate： PROFIBUS网络的传输速率（您可以修改，但必须和实际连接PLC的PROFIBUS端口的传输速率相同）Highest Station Address: PROFIBUS网络的最高站地址（必须和PLC的PROFIBUS网络参数设置相同）Profile：设置具体通讯协议,这里使用DP图2.8诊断PROFIBUS网络,点击Diagnostic按钮,进入诊断对话框。如下图所示:Test按钮点击后，显示OK表示CP5611工作正常。点击Read按钮后，将显示所有接入PROFIBUS网络中的设备的站地址,如果只能读到自己的站地址，此时，请查看PROFIBUS网络和硬件连接设置,只有成功读取到CPU的站点地址，才能进行以下的步骤,否则，不可能建立通讯，如图2.9所示：图2。95添加通道与连接设置添加驱动连接，设置参数。打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITE-PROFIBUS，右键单击PROFIBUS，在下拉菜单中，点击New Driver Connection，如图2。10所示,在弹出的Connection properties对话框中点击Properties按钮，弹出Connection Parameter-PROFIBUS属性对话框，填入参数，如图2.11所示：图2。10图2。11重要的参数如下所示：Station Address：(通讯模块的IP地址）Rack Number:CPU所处机架号,除特殊复杂使用的情况下,一般填入0Slot Number：CPU所处的槽号注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定)否则通讯不能建立。6连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUNP或者RUN状态,WINCC必须激活运行,根据图2.12所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图2。13所示，绿色的“”表示通讯已经成功建立.图2.12图2。13至此WINCC使用CP5611通讯卡通过PROFIBUS连接PLC的过程完毕.三WINCC使用普通网卡通过TCP/IP连接PLC前提条件通过以太网实现PLC系统与WINCC6.0通讯的前提条件是PLC系统配备以太网模块或者使用带有PN接口的PLC，以太网模块列表如下表所示:PLC系列以太网通讯模块S7-300CP343-1/CP343-1 Lean/CP3431 Advanced-ITS7400CP4431/CP443-1 AdvancedIT注：只有支持ISO通讯协议的模块才支持(Industrial Ethernet工业以太网）通讯，具体情况可察看STEP7中的模块信息。本文档下列步骤应用CPU 315-2PN/DP型号的PLC，使用普通以太网卡连接。组态过程1STEP7硬件组态使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，如下图3。1所示：图3。1在PNIO槽双击弹出PN-IO属性对话框，如图3.2所示:图3。2点击图3.2属性对话框，弹出网络参数设置对话框，如图3。3所示:图3.3点击New按钮，新建一个工业以太网络，输入该PN模块的IP address(IP地址)和Subnet mask（子网掩码）,在简单使用的情况下，不启用网关。当您使用的是CPU+以太网模块通讯时，双击以太网模块，会自动弹出以太网模块的属性信息，设置以太网通讯模块的IP地址和子网掩码。方法与PN-IO的属性设置相同，如下图所示:注意如果要使用TCP/IP通讯方式,必须启动IP Protocol being used,设置IP地址与子网掩码,如图3.4所示：图3。4将组态下载到CPU，则PLC方面设置完成。对于第一次使用以太网通讯，必须保证首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过以太网的方式进行程序监控和项目下载。2设置IP地址与通讯检测设置安装有WINCC计算机的windows操作系统的TCP/IP参数,将WINCC组态计算机的IP地址设置成为和PLC以太网通讯模块或者PN-IO的IP地址保证是一个网段，注意子网掩码的设置，如图3.5所示：图3。5通过在程序运行中键入CMD进入DOS界面，使用网络命令PING测试以太网通讯是否建立，PING的命令如下：ping目标IP地址参数如下图3。6所示：图3。6此例中，PNIO的IP地址为192。168.0.100子网掩码：255。255。255。0；组态计算机的IP地址为192。168.0。244子网掩码：255。255.255.0，此处显示表示以太网通讯已经建立，并且状态良好.注意：如果此处不能Ping通PLC的PN端口或者以太网模块,则通讯不可能建立，后面的步骤就不用进行了,若要通讯成功，必须保证实际的物理以太网通讯保持正常。3添加驱动程序和设置系统参数打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITETCP/IP右键单击TCP/IP，在弹出菜单中点击System Parameter，如图3.7所示，弹出System Parameter- TCP/IP对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后，逻辑设备名为CPTCPIP，如图3。8所示:图3.7图3。84设置Set PG/PC Interface通讯接口设置，进入操作系统控制面板，双击Set PG/PC Interface,在默认安装后，在应用程序访问点是没有CP-TCPIP的，所以需要手动添加这个应用程序访问点，如下图3。9所示：图3.9当选中Add/Delete后,会弹出一个对话框，如下图3。10所示：图3.10点击Add按钮，应用程序访问点将被添加到访问点列表中,如下图3.11所示图3。11在如图3。11的情况下，在Interface Parameter Assignment Used:选择TCP/IP实际网卡的名称，设置完成后如图3。12所示：注意：a.您的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称.b。这里使用的应用程序访问名称为CP-TCPIP，因为在WINCC安装成功后，CP-TCPIP是TCP/IP驱动程序下默认的名称，所以在Set PG/PC Interface下我们添加此名称的访问点,您同样可以使用其他名称,但必须保证，必须同时修改，并保持完全一致，这样通讯同样可以实现。图3.12点击Diagnostics按钮后,可以对该网卡进行诊断,确保其正常工作,如图3。13所示：图3。135添加通道与连接设置添加驱动连接，设置参数。打开WINCC工程在Tag ManagementSIMATIC S7 PROTOCOL SUITE-TCP/IP,右键单击TCPIP，在下拉菜单中，点击New Driver Connection，如图3.14所示，在弹出的Connection properties对话框中点击Properties按钮,弹出Connection Parameter- TCP/IP属性对话框，填入参数，如图3。15所示：图3。14在弹出的对话框中输入STEP7中已经设置的PNIO或者以太网模块的的IP地址和机架号和槽号。图3。15在弹出的Connection properties中点击Properties按钮，在弹出的Connection Parameter中输入参数：IP Address：(通讯模块的IP地址）Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0Slot Number：CPU所处的槽号注意：如果您是S7-300的PLC，那么Slot Number的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内,不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立.6连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立.注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUNP或者RUN状态，WINCC必须激活运行，根据图3.16所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图3。17所示，绿色的“”表示通讯已经成功建立.图3。16图3.17至此WINCC使用普通以太网卡通过TCP/IP连接PLC的过程完毕。四WINCC使用普通网卡通过Industrial Ethernet连接PLC前提条件通过Industrial Ethernet工业以太网实现PLC系统与WINCC6。0通讯的前提条件是PLC系统配备以太网模块或者使用带有PN接口的PLC，以太网模块列表如下表所示:PLC系列以太网通讯模块S7-300CP343-1/CP3431 AdvancedITS7-400CP443-1/CP443-1 AdvancedIT注:只有支持ISO通讯协议的模块才支持（Industrial Ethernet工业以太网)通讯，具体情况可察看STEP7中的模块信息。最简单的判断以太网模块是否支持Industrial Ethernet通讯的方式是，在STEP7的硬件组态Hardware中是否具有MAC参数的填写的输入框,如下图4。1所示：图4。1参考STEP 7软件中的产品硬件信息来判断以太网模块是否支持Industrial Ethernet工业以太网通讯,如下图4.2所示：图4。2在通讯设置以前请确认模块支持Industrial Ethernet ISO通讯,而后进行如下设置：本文档下列步骤应用CP4431型号的以太网通讯模块,使用普通以太网卡连接。组态过程1STEP7硬件组态使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，在本例中使用了两块CP443-1通讯模块，WINCC使用CP4431（1）和PLC进行通讯，如下图4。3所示:图4.3在CP343-1(1)通讯模块上双击,会弹出Properties-CP4431的属性对话框，在对话框中点击Properties按钮,弹出属性对话框，激活“Set MAC address/use ISO Protocol,在MAC address下设置通讯板卡的MAC地址,如图4。4所示,该地址可以在物理通讯板卡端口处标签上查看。图4.4点击New按钮，新建一个工业以太网络，在弹出的对话框都使用默认设置，该步骤一定要做，否则无法建立通讯.将组态编译,下载到CPU,则PLC方面设置完成。对于第一次使用工业以太网通讯，必须保证首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过工业以太网的方式进行程序监控和项目下载。2添加驱动程序和设置系统参数打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITEIndustrial Ethernet，右键单击Industrial Ethernet，在弹出菜单中点击System Parameter，如图4。5所示,弹出System Parameter- Industrial Ethernet对话框，选择Unit标签，查看Logic device name（逻辑设备名称)。默认安装后，逻辑设备名为CP_H1_1:如图4所示:图4.5图4.63设置Set PG/PC Interface通讯接口设置,进入操作系统控制面板，双击Set PG/PC Interface,在下拉菜单中选择CP_H1_1：如图4.7所示：图4.7在如图4。7所示的情况下，在Interface Parameter Assignment Used：选择ISO Ind Ethernet实际网卡的名称。图4.8注意：您的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称。点击Diagnostics按钮后，可以对该网卡进行诊断，确保其正常工作，如图4。9所示：图4。94添加通道与连接设置添加驱动连接，设置参数。打开WINCC工程在Tag Management-SIMATIC S7 PROTOCOL SUITEIndustrial Ethernet,右键单击Industrial Ethernet,在下拉菜单中,点击New Driver Connection，如图4。10所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection Parameter- Industrial Ethernet属性对话框，填入参数.图4.10在弹出的对话框中输入STEP7中已经设置的CP4431通讯模块的MAC地址和机架号和槽号，如图4.11所示：图4。11在弹出的Connection Properties中点击Properties按钮,在弹出的Connection Parameter中输入参数：Ethernet Address：（通讯模块的MAC地址）Rack Number：CPU所处机架号,除特殊复杂使用的情况下，一般填入0Slot Number：CPU所处的槽号注意：如果您是S7300的PLC，那么Slot Number的参数为2，如果是S7400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4(主要是依据电源的大小来决定）否则通讯不能建立。5连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意:此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行,根据图1。9所示的位置,进入通道诊断工具，检测通讯是否成功建立.如图4.13所示，绿色的“表示通讯已经成功建立.图4.12图4。13至此WINCC使用普通以太网卡通过Industrial Ethernet连接PLC的过程完毕.
