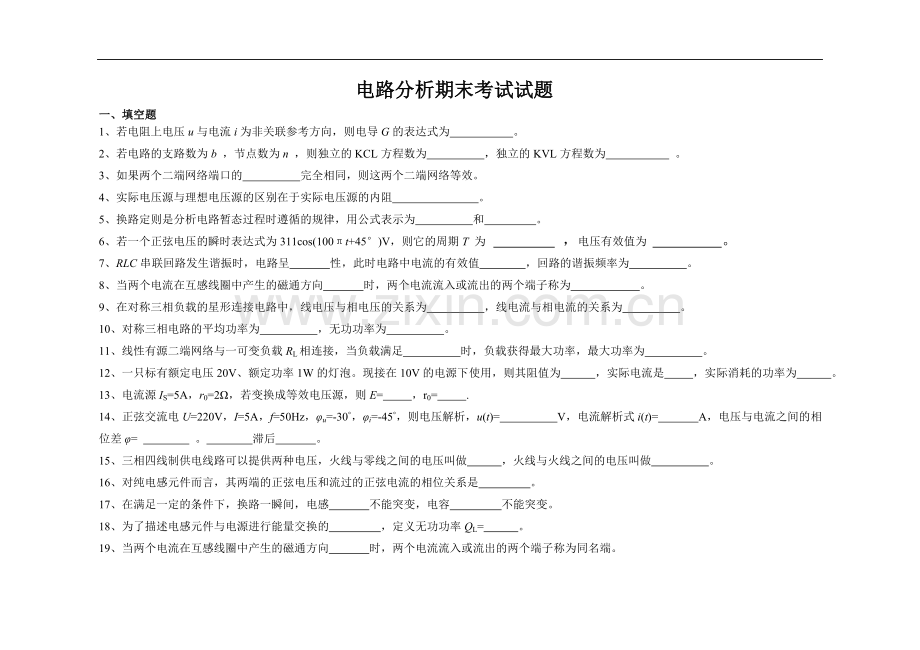

电路分析期末考试试卷.doc_第1页
第1页 / 共6页

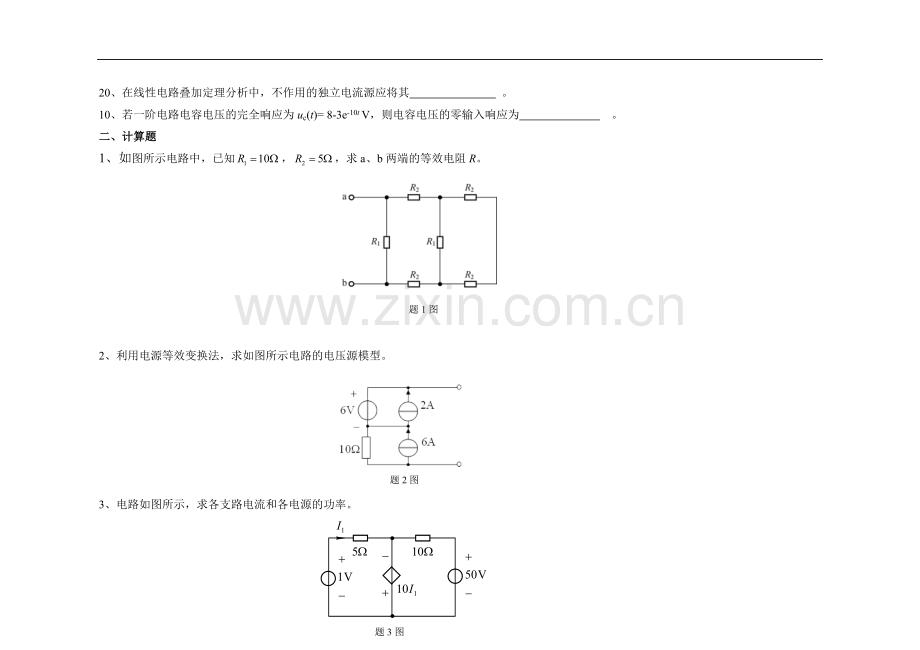

电路分析期末考试试卷.doc_第2页
第2页 / 共6页
电路分析期末考试试卷.doc_第3页
第3页 / 共6页
电路分析期末考试试卷.doc_第4页
第4页 / 共6页
电路分析期末考试试卷.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、电路分析期末考试试题一、填空题1、若电阻上电压u与电流i为非关联参考方向,则电导G的表达式为 。2、若电路的支路数为b ,节点数为n ,则独立的KCL方程数为 ,独立的KVL方程数为 。3、如果两个二端网络端口的 完全相同,则这两个二端网络等效。4、实际电压源与理想电压源的区别在于实际电压源的内阻 。5、换路定则是分析电路暂态过程时遵循的规律,用公式表示为 和 。6、若一个正弦电压的瞬时表达式为311cos(100t+45)V,则它的周期T 为 ,电压有效值为 。7、RLC串联回路发生谐振时,电路呈 性,此时电路中电流的有效值 ,回路的谐振频率为 。8、当两个电流在互感线圈中产生的磁通方向 时

2、,两个电流流入或流出的两个端子称为 。9、在对称三相负载的星形连接电路中,线电压与相电压的关系为 ,线电流与相电流的关系为 。 10、对称三相电路的平均功率为 ,无功功率为 。11、线性有源二端网络与一可变负载RL相连接,当负载满足 时,负载获得最大功率,最大功率为 。12、一只标有额定电压20V、额定功率1W的灯泡。现接在10V的电源下使用,则其阻值为 ,实际电流是 ,实际消耗的功率为 。13、电流源IS=5A,r0=2,若变换成等效电压源,则E= ,r0= .14、正弦交流电U=220V,I=5A,f=50Hz,u=-30,i=-45,则电压解析,u(t)= V,电流解析式i(t)= A,

3、电压与电流之间的相位差= 。 滞后 。15、三相四线制供电线路可以提供两种电压,火线与零线之间的电压叫做 ,火线与火线之间的电压叫做 。16、对纯电感元件而言,其两端的正弦电压和流过的正弦电流的相位关系是 。17、在满足一定的条件下,换路一瞬间,电感 不能突变,电容 不能突变。18、为了描述电感元件与电源进行能量交换的 ,定义无功功率QL= 。19、当两个电流在互感线圈中产生的磁通方向 时,两个电流流入或流出的两个端子称为同名端。20、在线性电路叠加定理分析中,不作用的独立电流源应将其 。10、若一阶电路电容电压的完全响应为uc(t)= 8-3e-10t V,则电容电压的零输入响应为 。二、计

4、算题1、如图所示电路中,已知,求a、b两端的等效电阻R。题1图 2、利用电源等效变换法,求如图所示电路的电压源模型。题2图3、电路如图所示,求各支路电流和各电源的功率。 题3图4、电路如图所示,用叠加定理求电流IX。题4图题5图5、电路如图所示,求当负载RL多大时,负载RL吸收的功率PL达到最大值,并求其最大值。题6图6、如图所示电路,换路前电路已经稳定,在t=0时合上开关S,试求换路后电容上的电压。题7图7、正弦稳态电路如图所示,画出电路的相量模型,求电流、。1、电路如图所示,已知R1=6W,R2=15W,R3=R4=5W,求a、b两端的等效电阻R。2、利用电源等效变换法,求如图所示电路的电压源模型。题2图题3图3、电路如图所示,求各支路电流和各电源的功率。 4、电路如图所示,用叠加定理求电流IX。题4图5、电路如图所示,求a、b两端的戴维南等效电路。题5图6、如图所示电路,已知,电路原已稳定。当t=0时打开开关S,试求换路后的。题6图题7图7、正弦稳态电路如图,画出电路的相量模型,求电流、。
