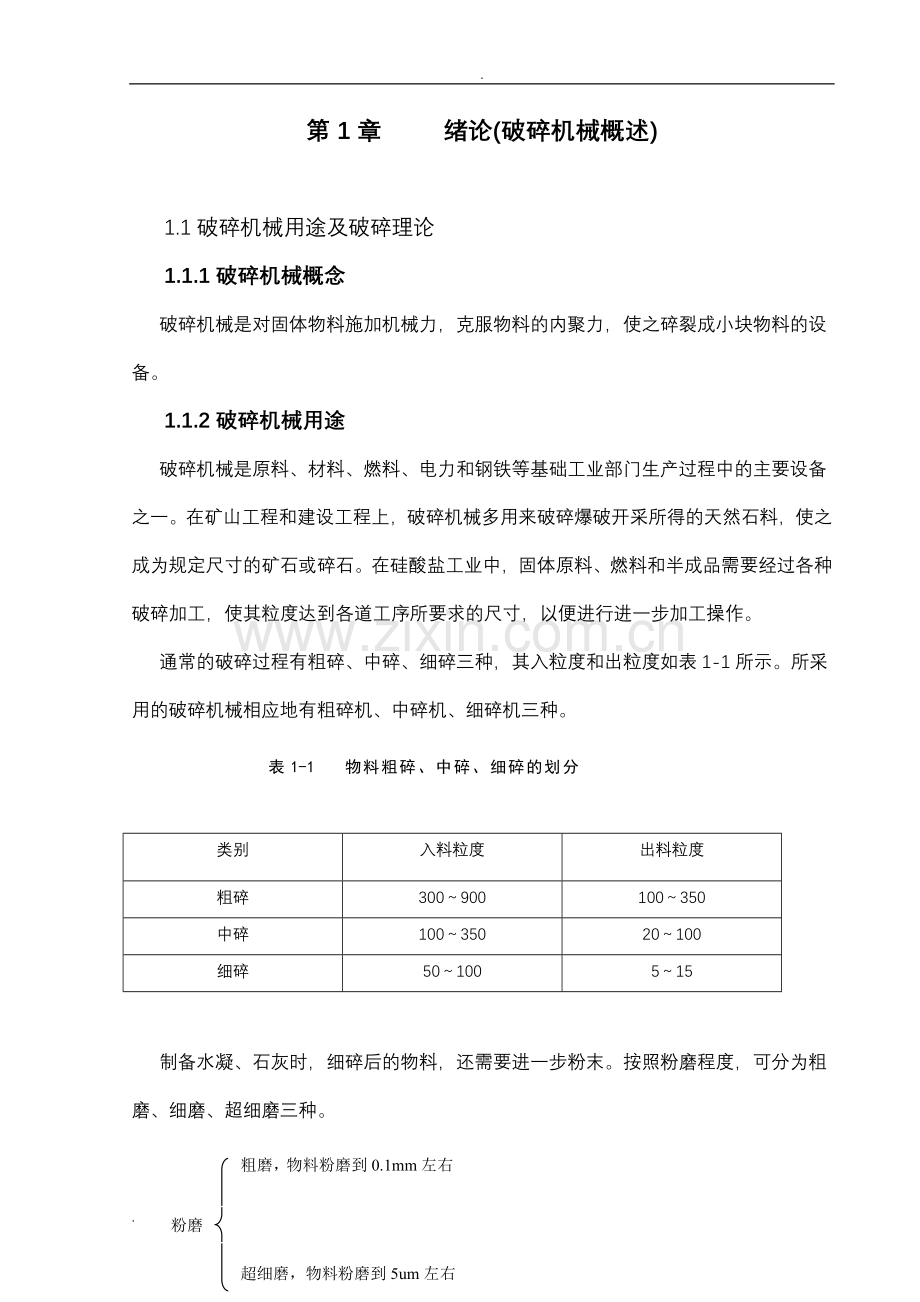

第1章 绪论(破碎机械概述)

1.1破碎机械用途及破碎理论
1.1.1破碎机械概念
破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。
1.1.2破碎机械用途
破碎机械是原料、材料、燃料、电力和钢铁等基础工业部门生产过程中的主要设备之一。在矿山工程和建设工程上，破碎机械多用来破碎爆破开采所得的天然石料，使之成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的尺寸，以便进行进一步加工操作。
通常的破碎过程有粗碎、中碎、细碎三种，其入粒度和出粒度如表1-1所示。所采用的破碎机械相应地有粗碎机、中碎机、细碎机三种。
表1-1 物料粗碎、中碎、细碎的划分（mm）

类别
入料粒度
出料粒度
粗碎
300～900
100～350
中碎
100～350
20～100
细碎
50～100
5～15

制备水凝、石灰时，细碎后的物料，还需要进一步粉末。按照粉磨程度，可分为粗磨、细磨、超细磨三种。
超细磨，物料粉磨到5um左右
粗磨，物料粉磨到0.1mm左右
粉磨

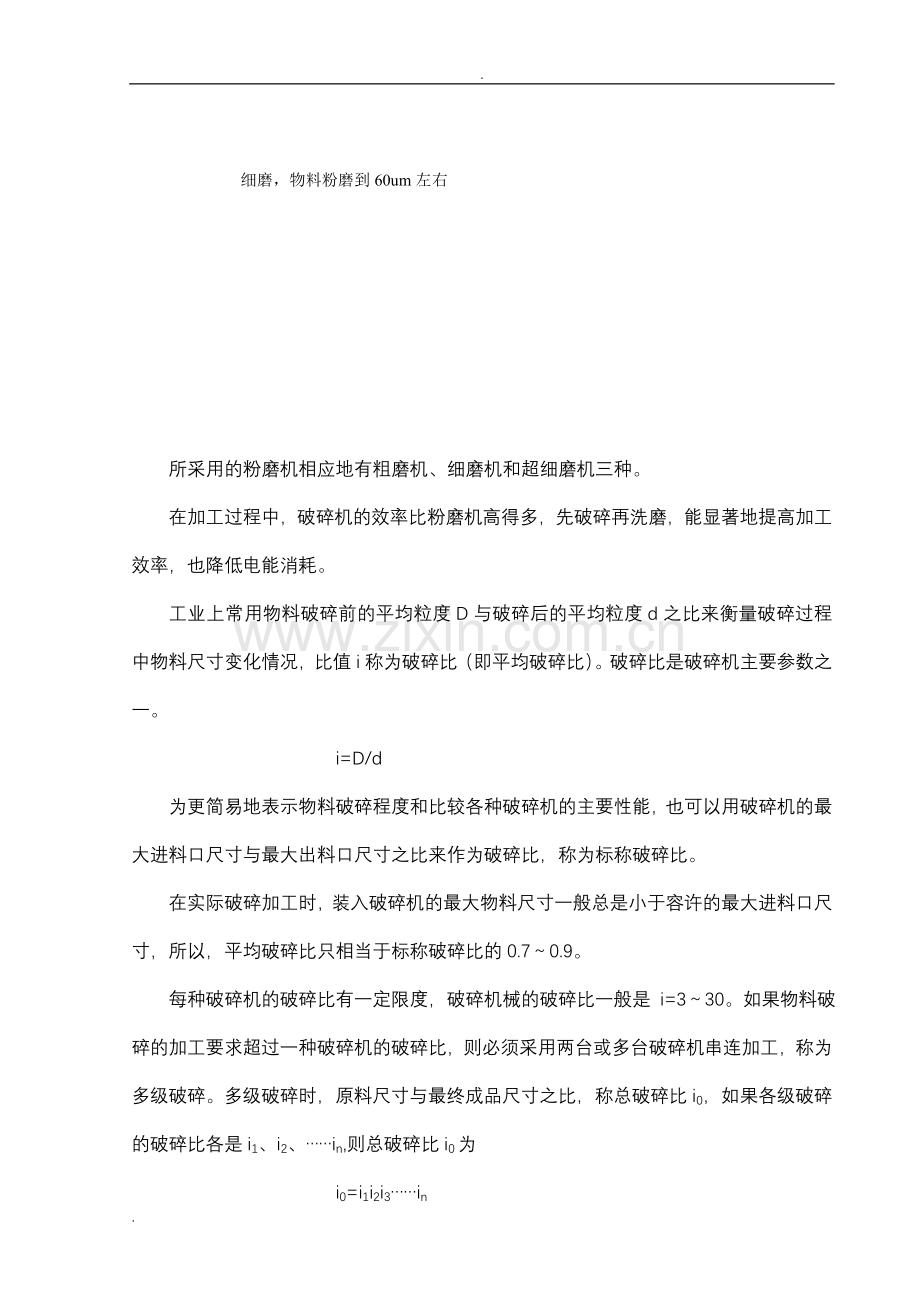

细磨，物料粉磨到60um左右

所采用的粉磨机相应地有粗磨机、细磨机和超细磨机三种。
在加工过程中，破碎机的效率比粉磨机高得多，先破碎再洗磨，能显著地提高加工效率，也降低电能消耗。
工业上常用物料破碎前的平均粒度D与破碎后的平均粒度d之比来衡量破碎过程中物料尺寸变化情况，比值i称为破碎比（即平均破碎比）。破碎比是破碎机主要参数之一。
i=D/d
为更简易地表示物料破碎程度和比较各种破碎机的主要性能，也可以用破碎机的最大进料口尺寸与最大出料口尺寸之比来作为破碎比，称为标称破碎比。
在实际破碎加工时，装入破碎机的最大物料尺寸一般总是小于容许的最大进料口尺寸，所以，平均破碎比只相当于标称破碎比的0.7～0.9。
每种破碎机的破碎比有一定限度，破碎机械的破碎比一般是 i=3～30。如果物料破碎的加工要求超过一种破碎机的破碎比，则必须采用两台或多台破碎机串连加工，称为多级破碎。多级破碎时，原料尺寸与最终成品尺寸之比，称总破碎比i0，如果各级破碎的破碎比各是i1、i2、……in,则总破碎比i0为
i0=i1i2i3……in
1.1.3破碎理论
各种矿石的机械性能是各不相同的，如表1-2所示，然而矿石的抗压强度均大于其抗弯强度或抗拉强度。
表1-2 各种矿石的物理机械性能

矿石性质
矿石种类
压碎强度极限δBkg/cm2
普氏硬度系数f
软矿石
煤
方铅矿
菱铁矿
无烟煤
闪锌矿
疏松石灰石
20～40
45
70
90
100
400
2～4
低于中硬矿石
致密石灰石
褐铁矿
磁铁矿
500～1300
820
1065
6～10

矿石性质
矿石种类
压碎强度极限δBkg/cm2
普氏硬度系数f
中硬矿石
花岗岩
纯褐铁矿
正长石
大理石
致密砂岩
1200～1500
1250
1250～1560
500～1500
1600
12～15
高于中硬矿石
半假象赤铁矿
灰绿岩
闪长石
片麻岩
1580～1955
1800～2400
2000
1720～2200
15～18
极硬矿石
石英岩
闪长岩
班岩
铜矿石
铁磁铁矿
玄武岩
花岗长英岩
1980～2180
1800～2400
1530～2800
1500～2800
2340
2000～300
3500
18～20

目前，在工程上采用的破碎和磨碎方法，主要是借助机械的作用力。最常见的有以下几种类型。
1）挤压破碎 如图1-1所示，是利用两破碎工作面靠近时对物料施加压力，使其破碎作用力逐渐加大。
图1-1

2）劈裂破碎 如图1-2所示，是利用尖齿楔入物料时产生的劈力，力的作用较为集中，使物料沿劈裂面破碎成两块，并在劈力作用点处产生局部破碎。

图1-2

3）折断或弯曲破碎 如图1-3所示，在破碎工作面之间的物料，如同承受集中负荷两支点（或多支点）梁。除在作用点处受劈力之外，主要是使物料受弯曲力而破碎。
图1-3

4）磨碎 如图1-4所示，它是破碎工作面在物料上相对滑动，对物料施加剪切力。这种力作用于物料的表面部分，因此适用于细物料的磨碎。
图1-4

5）冲击破碎 如图1-5所示，冲击力瞬时作用于物料上，物料急剧粉碎。
破碎、磨碎机械，往往是以一种方法为主，以其他一种或两种方法为辅来破碎物料。

图1-5

现有的破碎理论，均有一定的局限性，没有完全地解释矿石破碎的实质。同时，也未总结出适用于工业生产，能切实指导生产实践的数学理论。目前，比较主要的几种破碎理论是：面积假说、体积假说和裂缝假说。
面积假说：破碎物料时消耗的功（W）与被破碎物料所增加的表面积（S）成正比。应用本假说只有在脆性物料的细磨过程中才能得出与实际相近的结果。
体积假说：把物料破碎成几何形状相似的小颗粒，所需功耗与被破碎物料的体积或重量成正比。此假说对于弹性或脆性物料，在粗碎或中碎时，计算结果比较接近实际。
裂缝假说：此种假说介于前两种假说之间，又称为第三破碎理论。
破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。
1.2破碎机械的分类和运用范围
1.2.1分类
根据机械的工作原理和结构特征，目前在工业生产上广泛使用的破碎机械有：颚式破碎机、圆锥破碎机、旋回式破碎机、锤式破碎机、辊式破碎机等。
粉磨机械常用的类型有：球磨机、棒磨机、振动磨机、无介质磨机、喷射式磨机等，它们的总破碎比可达1000以上。
1.2.2运用范围
各种破碎机械的结构和作用不同，其运用范围也不全相同。
颚式破碎机和圆锥破碎机适合于破碎非常坚硬的岩石（极限抗压强度在150～250MPa）；
旋回式破碎机适合于破碎坚硬（极限强度在100MPa左右）的岩石；
锤式破碎机适合于破碎中等硬度的脆性岩石（极限强度在100MPa以下）；
辊式破碎机适合于破碎中等硬度的韧性岩石（极限强度在70MPa左右）。
1.2.3各种破碎机械的主要破碎作用
颚式破碎机、圆锥破碎机和辊式破碎机等，以挤压作用为主；
锤式破碎机和反击破碎机等，以冲击作用为主；
轮碾机和辊式磨机等，以挤压作用为主；
球磨机、棒磨机、振动磨机在喷射机等，以磨削兼撞击作用为主；
表1-3 破碎机械类别总表

破碎类别
粗碎
中碎
细碎
粗磨
细磨
超细磨
原料粒度
300～900mm
100～350mm
50～100mm
5～15mm
0．1mm
60um
原料硬度
150～250MPa
100MPa左右
70～100MPa
─
─
─
成品粒度
100～350mm
20～100mm
5～15mm
0.1mm
60um
5um
破碎比
3～6
6～25
10～40
─
─
>100
机种选用
颚式破碎机\圆锥破碎机
圆锥破碎机\锤式破碎机\反击式破碎机
辊式破碎机\轮碾机
轮碾机\球磨机
振动磨机\喷射式磨机
喷射式磨机
1.3 破碎机械发展现状
破碎机是当代飞 速发展的经济社会必不可少的一个工业环节。在各种金属、非金属、化工矿物原料及建筑材 料的加工过程中，粉碎作业要消耗巨大的能 量，而且又是个低效作业。物料粉碎过程中，由于作业中产生发声、发热、振动和摩擦等作 用，使能源大量消耗。因而多年来界内人士一直在研究如何达到节能、高效地完成破碎和磨碎过程。从理论研究到创新设备(包括改造旧有的设备)直至改变生产工艺流程。
　　目前破碎理论、工艺和设备的研究主要着重于：(1)研究在破碎中节能、高效的理论，也力求找出新 理论突破人们已熟知的破碎三大理论；(2)研究新的非机械力的高能或多力场联合作用的破 碎设备，目前还未有研制成型，正处于研究阶段；(3)改进现有设备，这方面经常是根 据用户自己需要来进行，而不见市场上大规模生产或研制新设备。
对于上述诸问题，由于国外矿山自80年代以来发展缓慢使得这方面进展不大。国外新设备较少，国内由于国营大型矿山投入极少，也没有什么发展，而中型小矿山由于各地原料的需求不等，近几年得到一定的发展。
1.4破碎机械市场前景
破碎机械亦属于矿山、冶金专用设备。据相关资料，我国国内矿山、冶金和专用设备制造业2006年的总资产额是24044239.8万元，较上一年度增加了23.47%。
在未来几年内，随着中国整体经济的不断升温。中国的矿山、冶金设备制造这一行业在广泛吸纳各方面资金和技术的情况下，在国家大搞四化建设拉动内需的宏观政策的操控下，在越来越趋于灵活机动的市场机制的引导下，国内的矿山、冶金专用设备制造业完全有望再更上一个新台阶。

.
第2章 单转子可逆式锤式破碎机结构设计

2.1行业现状
目前破碎理论、工艺和设备的研究主要着重于：
1）、研究在破碎中节能、高效的理论，也力求找出新 理论突破人们已熟知的破碎三大理论；
2）、研究新的非机械力的高能或多力场联合作用的破 碎设备，目前还没见有工业化的设备，只是研究阶段；
3）、改进现有设备，这方面经常是根 据用户自己需要来进行，而不见市场上大规模生产或研制新设备。
而对于此类破碎机目前仍采用传统的设计制造方法：
1）、机壳内的破碎板（衬板）为一块整板，因为破碎板的磨损并不是每一处都是均匀磨损，当一处磨损较严重时必须整块板换掉，这样浪费成本；破碎板上无刀口，降低了破碎生产率；
2）、筛板采用若干篦条拼接而成，更换费时，降低了刚度，可靠性下降；
3）、锤头与锤杆为一整体，更换时必须将机壳取下，更换费时，影响生产率；
4）、因出料口的结构，此类破碎机只用于工人出料；
5）、破碎机在工作时，灰尘较大，无任何防尘、除尘装置，影响工作人员身体健康、污染环境。
2.2生产需求情况
“十一五”期间，煤炭工业的生产技术水平将明显提高。国家将建成140个高效安全现代化矿井，国家将加大对煤矿建设项目的支持力度，已先后有17个煤炭建设项目，由国家开发银行出具贷款承诺，还将100多个高档普采工作面升为综采工作面，100多个普采工作面升为高档普采工作面。这样，中国大型煤矿采掘机械化程度将达到95%。中型煤矿的机械化程度将达到80%以上；大型煤矿国内先进水平装备率达到20%，国际先进水平装备率达到6%，中型煤矿国内先进水平装备率达到10%，小型煤矿机械化、半机械化程度达30%以上。据此分析，就我国煤矿这一方面都将推动像此类的矿山机械的进一步发展，还有其它矿山的进一步规模化，系统化，完整化。所以像此类的矿山机械因结构简单、尺寸紧凑、自重较小、单位产品的功率消耗少；生产率较高，破碎比大，产品的粒度小而均匀，呈立方体形，过度破碎现象少；工作连续可靠，维护修理方便，易损件容易检查和更换，等优点，再加上设计制造的标准化，规模化和新颖化，它将有十分广阔的市场前景。
2.3设计创新点
（1）、改变了传统破碎板（衬板）为一块平板的设计方案，采用截面形状为梯形的三块板拼接而成，使其整个破碎板面形成若于个刀口，提高破碎生产率；随时可根据各块衬板的磨损程度而单独更换，降低了成本。
（2）、筛板为两块拼接而成，提高其刚度，维修更换方便；
（3）、设计了出料斗，使此破碎机既可用于较大规模生产的自动出料，也可用于中小规模的人工出料；
（4）、锤头与锤杆可拆卸，在工作过程中可根据各锤头的磨损情况单独更换，且在更换锤头时不需要将机壳取下，从出料口方可更换锤头，大大减少了更换锤头时间，提高了生产率；
（5）、在机壳内设计了除尘喷水头，当在破碎粉尘较大的物料时可打开喷水头，这样不但减少了粉尘对工作人员健康的影响，也更利于环保。
2.4用途、类型和工作原理
2.4.1用途
单转子可逆式锤式破碎机利用高速回转的锤头冲击物料，使其沿自然裂缝、层理面和节理面等薄弱处而破裂的破碎机械。从第一章可知此类破碎机适用于破碎含水量小于12%，抗压强度小于120MPa的物料。被广泛地用于水凝、选煤、化工、电力、冶金等工业部门中，主要用来对石灰石、煤、焦炭、页岩、石膏、炉渣等中硬和软物料进行中、细破碎。
2.4.2类型
锤式破碎机结构类型很多，按回转轴数可分为单转子和双转子两类；按转子回转方向可分为可逆式和不可逆式两类；按锤头的排列方式，可分为单排式和多排式两种；按锤头在转子上的连接方式可分为固定锤式和活动锤式两类；按用途不同分为一般用途和特殊用途两类。其中以单转子可逆式锤式破碎机运用最为广泛。
2.4.3工作原理
锤式破碎机利用电动机带动带有锤头的转子（转子由主轴、圆盘、销轴和锤子组成），使转子在破碎腔内高速旋转。当物料从给料口进入机内，物料将受高速运动的锤子的打击、冲击、剪切、研磨作用而被粉碎。破碎了的物料从锤头处获得动能，以高速向机壳内壁的破碎板（衬板）和筛板上冲击，同时还受到物料间相互撞击，而被第二次破碎。被粉碎后的物料中小于筛孔尺寸的物料将通过筛板排出，大于筛孔尺寸的物料将继续被阻留在筛板上继续受到锤子的打击和研磨，直至最后能通过筛板排出机外。
2.5锤式破碎机的结构
2.5.1单转子不可逆式锤式破碎机的结构
如图2-2所示是单转子不可逆式锤式破碎机。它由机壳1、转子2、篦条3、破碎板4和轴承5等部分组成。
图2-1单转子不可逆式锤式破碎机

1－机壳 2－转子 3－篦条 4－破碎板 5－轴承 6－主轴 7－锤架
8－锤头销 9－锤头 10－锤盘 11－飞轮

机壳(上机壳和下机壳)用钢板焊接而成。上部为进料口，机壳内部镶有高锰钢衬板，衬板磨损后可以更换。机壳和轴之间的漏灰现象严重，特设有轴封。机壳下部直接安放在混凝土基础上，并用地脚螺栓固定。为了便于检修、调整和更换篦条，下机壳的前后两面均开有一个检修孔。为了检修、更换锤头方便，两侧壁也对称地开有检修孔。
转子由主轴6，锤头架7组成。锤架上用锤头销轴8将锤头9分排悬挂在锤架之间，为了防止锤架和锤头和轴向串动，锤架两端用压紧锤盘10和锁紧螺母固定，转子支承在两个滚动轴承5上。为了使转子在运动中储存一下的动能，避免破碎大块物料时，锤头的速度损失不致过大或减小电动机的尖峰负荷，在主轴一端还装有一个飞轮11。
2.5.2单转子可逆式锤式破碎机的结构
不可逆式锤式破碎机具有一个严重的缺点，就是锤头极易一面磨损。若要把锤头再翻转过来使用另一面，则必须停车把锤头卸下，再倒个装上，这样就消耗了很多的时间，浪费了人力，降低了生产效率。而实际生产中，为了减少人力消耗，往往锤头只磨损一面就换成新的，这样就造成了很大的浪费。
为了克服这个缺点，在实际生产中大多都采用可逆式破碎机。这种破碎机的转子可从正、反两方面回转。当锤头某面磨损后，只要将电机反转就可以了。这样就增加了锤头的使用寿命，提高了破碎机的作业率，增加了生产能力。
单转子可逆式锤式破碎机的结构与单转子不可逆式锤式破碎机相比较复杂，但基本结构也差不多。单转子可逆式锤式破碎机的转子可以正、反两个方向旋转，所以它的主要零、部件都是对称布置的，进料口位于机器的正中上方。其主轴上装有锤盘，每两个圆盘通过销轴悬挂锤头，主轴两端支承在滚动轴承上。电动机通过联轴器直接带动转子回转。
2.6单转子可逆式锤式破碎机主要参数的设计计算
2.6.1主要结构参数的选择与计算
2.6.1.1转子的直径与长度
转子的直径一般根据给料块的尺寸来确定，通常转子直径D按下式计算
（2-1）
Dmax 最大给料粒度
从第一章我们知道锤式破碎机主要用于对中等粒度的物料进行破碎，其破碎粒度为100～350。
因物料的形状、大小并不完全规则，为了使破碎机在工作时锤头处有尽可能大的动能，此处系数取5。
Dmax=200
则转子直径 D=1000
转子的长度由破碎机生产率的大小而定，其转子长度按下式计算
L=（0.7～1.5）D (2-2)
取系数为0.8
则转子长度 L=800
2.6.1.2进料口宽度与长度
锤式破碎机的进料口长度与转子长度相同，而进料口宽度B>2Dmax
Dma 最大进料粒度
则 进料口长度为800
进料口宽度B>400,取B=500
2.6.1.3排料口尺寸
锤式破碎机的出料口尺寸由篦条间隙来控制,而篦条间隙由产品粒度的大小决定。
中碎时，产品的粒度为间隙的～；粗碎时，产品的平均粒度为间隙的～。
在第一章里我们知道锤式破碎机主要用于对中等粒度的物料进行破碎。则篦条间隙为39～65，为了保证物料破碎后的料度为13，这里取篦条间隙为25。
2.6.1.4锤头类型、材料及质量的选择
锤头按其质量可分为重型、中型和小型三种，如图2-3所示。重型锤头主要用在¢1000mm×800mm以上的锤式破碎机；中型锤头一般用在¢800mm×600mm和¢600mm×400mm的锤式破碎机上；轻型锤头主要用在小型破碎机上。此类破碎机选用重型锤头。
c
b
a

图2－2 a重型 b中型 c小型

锤头的材料通常有白口铸铁、含锰12%～14%的高锰钢和高锰低合金钢ZG30MnSiTi，也可在锤头表面焊一层3～4mm的硬合金。因为锤头在破碎腔内直接与物料接触受冲击力较大，磨损也非常快，高锰低合金钢ZG30MnSiTi的综合性能较好，选用。
锤头的质量直接影响到破碎效果和能量消耗，一般取锤头质量为装入物料块最大质量的1.5(重型)～2（轻型）倍。
由公式 = (2-3)
取 m=17kg
2.6.2主要工作参数的设计计算
2.6.2.1转子转速的计算
锤式破碎机转子转速按所需要的圆周速度来计算,而锤头的圆周速度根据被破碎物料的性质破碎产品的料度、锤头的磨损、机器结构等因素来确定。
转子转速
N= r/min (2-4)
v 转子回转速度，m/s；
D 转子直径，m。
转子的圆周速度为18～70m/s。一般中小型破碎机转速为750～1500r/min圆周速度为25～70m/s大型破碎机的转速为200～350r/s。速度愈高，破碎后物料的粒度就愈小，锤头、衬板、篦条的磨损也越大，功率消耗也随之增加，对机器零部件的加工、安装精度要求也随之增高，所以在满足产品粒度要求的情况下，转子圆周速度应取较低的转速。
为达到所要求的生产率，取 v=38/s
则
n==726r/min
2.6.2.2生产率计算
锤式破碎机的生产率与破碎机的规格、转速、出料篦条间隙宽度、给料粒度、给料状况及物料性质等因素有关。由经验公式
Q=KDLρ t/h (2-5)
Q 生产率，t/h;
D,L 转子的直径和长度，m;
ρ 物料的堆密度，t/m3；
K 经验系数。破碎石灰石等中硬物料时，K=30～40，机器的规格较大时，K取上限，机器规格较小时，取下限。破碎煤时，K=130～150。
破碎石灰石等中等物料时
K=35，
则生产率
Q=35Х1Х0.8Х1.6=44.8 t/h
破碎煤时
K=140, ρ=0.7 t/m3
则生产率
Q=140Х1Х0.8Х0.7=78.4 t/h
所以转子直径D=1000mm, 转子长度L=800mm,能达到预计生产率,符合设计要求。
2.6.2.3电动机功率的计算
锤式破碎机功率消耗与很多因素有关，但主要取决于物料的性质、转子的圆周速度、破碎比和生产率。
由经验公式
Nd=K0D2Ln KW (2-6)
Nd 电动机功率,KW；
D，L 转子的直径和长度，m；
n 转子转速，r/min；
K0 经验系数。对于大型锤式破碎机，K0=（0.15～0.2）；中型破碎机，
K0=0.15；小型破碎机，K0=0.1。
这里K0取0.18
则
Nd=0.18×12×0.8×726=104.54 KW
查《机械零件设计手册》所选电动机参数如表2-1所示

表2-1

型号
额定
功率
（KW）
额定
电压
（V）
额定
电流
（A）
同步
转速
（r/min)
效率
（%）
功率
因数
COSφ
堵转
转矩
────
额定
转矩
堵转
电流
────
额定
电流
最大
转矩
────
额定
转矩
重量
（kg）
Y315M2-8
132
380
262
750
92
0.81
1.3
6.5
1.8
1600
2.7主要零件设计及计算
2.7.1．主轴
主轴是支承转子的主要零件，主要承受冲击力。因此选用45钢热处使其具有较高的强度和韧性。其初设主轴草图如图2－4所示。
图2-3

锤头在工作时，主轴在水平面上所受力非常小，这里主要考虑锤头工作时主轴在垂直面上的受力情况。
1）、暂不考虑锤头转动惯量时，主轴的强度校核
情况一，当锤头处于如图2－5所示状态时主轴的强度校核

图2－4

受力简图如下

图2－5

转矩
由公式 T=9549× 得 (2-7)
T=9549×≈1710N/m
六个锤头均匀分布在每一排的锤头销上，则每个锤头上所受的转矩相等，即
=======285N/m

转矩图为
图2－6

每个锤头上的破碎力
========425.4N/m
弯矩 =0
=0.297=0.297×425=127.5N/m
=0.424=0.424×425=178.2N/m
=0.551=0.551×425=238N/m
=0.677=0.677×425=289N/m
=0.804=0.804×425=340N/m
N/m
=0.931=0.931×425=395.25N/m
弯矩图为
图2－7

当量弯矩
由公式 = ， (2-8)
α= (2-9)
主轴所选材料为45钢，查机械设计第16章
有
=55，=95
则 α=0.58
===208.76N/m
===243.5N/m
===289.78N/m
===332.9N/m
===378.05N/m
===395.25N/m
当量弯矩图为
图2-8

情况二，当锤头处于图2－10所示状态时主轴的强度校核

图2－9

`受力简图如下

图2－10

转矩
由公式
T=9549× 得 (2-10)
T=9549×≈1710N/m
六个锤头均匀分布在每一排的锤头销上，则每个锤头上所受的转矩相等，即
=======285N/m
转矩图为

图2－11

每个锤头上的破碎力
========425.4N/m
弯矩 =0
=0.36=0.36Χ425=153N/m
=0.49=0.49Χ425=208.25N/m
=0.64=0.64Χ425=272N/m
=0.74=0.74Χ425=314.5N/m
=0.87=0.87Χ425=369.75N/m
=1.00=1Χ425=425N/m
N/m

弯矩图为

图2－12

当量弯矩
由公式
= ，α=
主轴所选材料为45钢，查机械设计第16章有
=55，=95
则 α=0.58
===225.24N/m
===265.68N/m
===318.29N/m
===354.85N/m
===404.56N/m
===425N/m
当量弯矩图为

图2－13

从以上两种状态看出，当锤头处于第二种状态时主轴所受弯矩最大，危险截面在第六个锤头所对应的主轴截面上。
此截面应满足条件
===
=36mm
上式计算的主轴截面尺寸仅是在没有考虑锤头转动惯性时的尺寸。
2）、当锤头转动惯性存在时主轴的强度校核
在主轴圆周锤盘上均匀分布了四排锤头，每排六个，取其中一个为研究对象如图2－16所示。
图2－14

当锤头与物料碰撞时，因冲击力使锤头瞬间向后偏倒，锤头偏倒范围如图2-14所示，在OA与OB之间=130C°内。令当锤头偏倒位于OB位置时的冲击力（锤头的惯性力）
对主轴的影响最大。
=mα (2-11)
锤头从OA偏倒到OB位置的时间
==0.029s

则 =75.67rad/s (2-12)
=17.4m/s (2-13)
当锤头从OA到OB位置的时间很小，s时
α== (2-14)
则 =170Χ17.4=2958N/m
综上所述每个锤头上的破碎力
=+=425.4+2958=3383.4N/m
此时主轴受力图与图2－16相同。
弯矩 =0
=0.36Χ3383.4=1218.02N/m
=0.49Χ3383.4=1657.87N/m
==0.61Χ3383.4=2063.87N/m
=0.74Χ3383.4=2503.72N/m
=0.87Χ3383.4=2943.56N/m
=3383.4N/m
弯矩图为
N/m

图2－15

当量弯矩
由公式
= ，α=
主轴所选材料为45钢，查机械设计第16章
有
=55，=95
则 α=0.58
===1229.19N/m
===1666.09N/m
===2070.48N/m
===2509.17N/m
===2948.20N/m
===3383.4N/m
当量弯矩图为

图2－16

从图2－18看出在锤头惯性力存在下，在第六个锤头所对应的主轴截面所受弯矩最大，此截面最危险。
为保证主轴强度，此截面须满足条件
===
=88.20mm
当破碎机在工作时，物料的大小并不均匀，当遇到物料粒度比200mm略大时，锤头上所受的单击力较大，对主轴的强度的影响也较大，为了保证破碎机在一定超载情况下亦能正常工作，则对主轴载面考虑一安全系数n=1.2～2.5。这里取n=1.30，则主轴载面b=114.66mm，所以初设主轴载面b=120mm合符要求。
2.7.2锤头销
锤头销用于将锤头联结在锤盘上，当锤头转动破碎物料时，该销受剪切作用，剪切力为锤头的惯性力。
由公式 (2-15)
则 d
由前面主轴强度校核中有 =2958N/m
因一个锤头所对应段的锤头销被两锤盘支撑，
则 =1479N/m
锤头销材料为45钢，查机械设计手册
有 =80Mpa
将其代入 d 得
d49mm,取d50mm
破碎机在工作时，锤头绕锤头销有一定转动，这样对锤头销有一定的磨损，为了减少破碎机在工作时锤头对锤头销的磨损，锤头销需淬火、调质处理220～240HBS。
2.8.联轴器选择
2.8.1.联轴器类型的选择
可逆式锤式破碎机主要靠悬挂于锤头销上的锤头转动时产生的惯性力将物料破碎，所受冲击载荷严重。破碎机主轴与电动机主轴在安装、工作过程中也可能会产生相对位移，同时，此类型破碎机主轴需正反转来调节锤头的磨损量。所以选用齿式联轴器。此类型联轴器外形尺寸小，承载能力高，能在高速下可靠工作，具有良好的补偿两轴综合位移的能力，适用于正反转多变，大功率重型机械及长轴联接。
2.8.2联轴器型号的选择
由公式 (2-16)
－理论转矩 N/m；
－额定转矩 N/m；
－工作情况系数。
查《机械零件设计手册》
有 =2.75
则 =2.75Χ1710=4702.5N/m
查《机械设计课程设计手册》
选择 GICL6联轴器 ZB J19013－89（主动端：Y型轴孔、A型键槽、、L=172mm；从动端：型轴孔、B型键槽、、L=132mm）
2.9.键的选择
查《机械设计课程设计手册》联轴器的主动端初选键的规格为：键25Χ150 GB 1096-79；联轴器从动端初选键的规格为：键22Χ110 GB 1096-79。
2.9.1键强度校核
从《材料力学》中查得键的许用应力，。从前面计算所得，轴上所受的扭转力偶矩=1.71Kn/m。
2.9.1.1主动端键强度校核
1)、剪切强度校核

图2－18
图2－17

如图2－20所示，将平键沿n-n截面分成两部分，并把n-n以下部分和轴作为一个整体考虑。令在n-n截面上切应力均匀分布，则n-n截面上的剪切力为
(2-17)
对轴心取矩，由平衡方程，得

则有
=10.13MPa＜
则 此平键满足剪切强度条件，初选合格
2)、挤压强度校核

图2－19

如图2－21所示，考虑键在n-n截面以后部分的平衡，在n-n截面上的剪切力，右侧面上的挤压力为
(2-18)
投影于水平方向，由平衡方程得
或
则
＜
故此平键满足挤压强度条件，初选合格
2.9.1.2从动轴端键强度校核
1）、剪切强度校核
从动端轴为双键，如图2-22所示
图2-21
m m
图2-20

同理将两平键分别沿n-n截面与m-m截面分开，把n-n、m-m以下部分和轴作为一个整体的研究对象如图2-23所示。令n-n与m-m截面上切应力均匀分布且相等，则n-n、m-m截面上的剪切应力为

对矩心取矩，由平衡方程
，得

=8.83MPa＜
则 此两平键满足剪切强度条件，初选合格
2）、挤压强度校核
两平键的规格完全相同，所受到的挤压力也完全相同，则只需校核其中一键即可，只要此对平键将满足挤压强度条件。
选择上面一平键为校核对象，如图2-21所示。考虑键在n-n截面以上部分的平衡，在n-n截面上的剪切力，右侧面上的挤压力为

投影于水平方向，由平衡方程得
或
则
27.75MPa＜
则 此对平键满足挤压强度要求，初选合格
3.1喷水管设计及选择
破碎机在破碎粉尘较大的物料时，为了防止粉尘过大飞溅而影响工作人员身体健康和更利于环保，特在机壳上设计了两根喷水管，当破碎粉尘较大的物料时即可打开水泵灭尘。
考虑到破碎机在工作时，物料在破碎腔内受到锤头的打击及物料间的撞击作用下，呈无规律的飞溅运动，虽然喷水管安装在机壳上端，但为了防止物料长期飞溅对水管有磨损破坏作用，特选用外径为30mm,内径为15mm的16Mn厚壁钢管。为了均匀可靠地防止粉尘飞溅，在钢管长度范围内设计了6个1mm的喷水孔，如图2-22所示。

图2-22 喷水管结构示意图

3.2联轴器安全螺栓直径确定
为了使此破碎机在工作中更安全更可靠，除了用电气元件对其进行过载、短路、欠压、失压等保护外，在联轴器连接处以安全螺栓作为机械保护。如图2-23所示

图2-23 联轴器截面示意图

为了使此破碎机在严重过载时不至出现事故，则选用4颗20钢螺栓为安全螺栓，当载荷超过一定极限值时，此安全螺栓被剪断，起到保护作用。由已知条件螺栓直径计算如下：

/m

取 d=10mm
3.3轴承选择及基本额定寿命计算
破碎机属于强冲击，工作时间非常长，重载的工程机械，则要求轴承具有强的承载能力和对温度敏感等能力，则选择型号为22216C/W33的调心滚子轴承。
查《机械设计》轴承寿命
h （2-19）
当量动载荷
（2-20）
因为此轴承处非常小，基本趋于零
查《机械设计》，有，
则
由于机械工作时常具有振动和冲击。则轴承的当量动载荷由
（2-21）
因为破碎机在工作时冲击非常大取冲击载荷系数=3
则 P=5130N
查《机械设计手册》此轴承基本额定动载荷C=115000
则
则此轴承的基本额定寿命约为2.8年,符合实际生产，选择合格。
第3章 单转子可逆式锤式破碎机控制电路设计

3.1设计原理
此破碎机需正反转控制，因电动机的功率非常大(130kw),在起动时必须降压起动。在起动时将电动机定子绕组接成Y形，每相绕组所承受的电压为220V，当起动完毕时将自动换成△形运行。
3.2控制电路原理图
该控制电路原理图如图3-1所示

图3-1

3.2.1控制电路逻辑表达式
KM4=
KM1=
KT=
KM3=
KM2=
3.2.2控制电路原理
当按下SB2后，KM1线圈得并自锁，同时KT、KM3线圈也得电，KM1、KM3主触头同时闭合，电动机M绕组接成Y形，电动机降压起动。经KT延时，其延时动断触头断开，KM3线圈断电，延时动合触头闭合，KM2线圈得电，这时，KM1、KM2主触头处于闭合状态，电动机绕组转换成△连接，全压起动。
注：在控制电路中，KM2、KM3两个常闭触头分别串在KM2、KM3线圈的控制电路中，使KM2、KM3线圈不能同时得电，以防止主电路可能造成的短路故障。
3.3元器件选择
1）、刀开关QS
查《电气控制系
