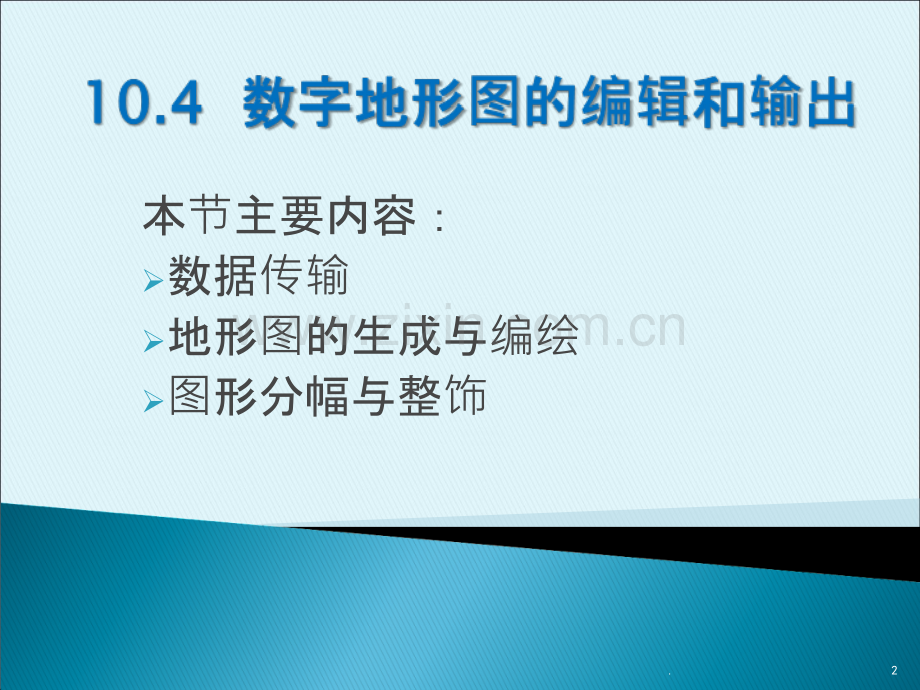

第十章 大比例尺数字地形图测绘测 绘 学 院 强晓焕1.本节主要内容：数据传输地形图的生成与编绘图形分幅与整饰2.按下MENU菜单，进入第一页，显示F1,F2,F3按下F1（DATA COLLECT）键选择一个文件存储数据：input或listF1:设置测站点坐标：利用内存数据设定或直接由键盘输入F2:设置后视点坐标：利用内存数据设定、直接由键盘输入、直接键入设置的定向角。F3:测量3.数据通讯的作用是完成电子手簿或带内存的全站仪与计算机两者之间的数据相互传输。1、内存中的数据-计算机2、计算机-仪器内存传输方法有两种:用南方公司的专用传输软件“NTS”；用CASS成图软件传输。4.1、南方公司的专用传输软件“NTS”：用专用电缆把全站仪与计算机连接在一起。按menu-memory mgr翻页data transfersend data-meas data选择文件回车-yes打开传输软件“NTS”，选通讯菜单中的下传NTS300数据。按提示操作开始传输数据，把数据文件命名并存盘，文件名的格式必须是“*.DAT”。5.广州南方测绘仪器公司开发的地形地籍成图软件6.CASS地形地藉成图软件是基于AutoCAD平台技术的GIS前端数据处理系统。广泛应用于地形成图、地藉成图、工程测量应用、空间数据建库等领域，全面面向GIS，彻底打通数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。7.2 2、用、用 CASSCASS软件件传输全站仪与计算机的串口之间用专用电缆联上，进入WIN系统，双击CASS7.0的图标，可进入CASS系统。打开“数据”下拉菜单。8.打开“读取全站仪数据”项。在“仪器”下拉列表中选择相应的仪器。然后检查通讯参数是否设置正确。接着在对话框最下面的“CASS坐标文件:”下的空栏里输入您想要保存的文件名和路径，点击“转换”。9.全站仪电源打开：通讯参数设置：MENUMEMORY MGRDATA TRANSFERcomm.parameters比特率选择确定数据发送：MENUMEMORY MGRDATA TRANSFERsend data选择文件类型及文件名确定注意：1、CASS中的通讯参数设置和全站仪设置一致。2、博飞全站仪数据发送需要专门的软件，可在学院FTP上下载使用。10.博飞全站仪专用数据下载软件通讯-接收11.文件-导出选择文件类型为：CASS X文件12.输完文件名后移动鼠标至“转换”。如果您输入的文件名已经存在，屏幕出现如图的提示.注:没有连接电缆时,将提示:13.草图法、简码法、电子平板法、数字化仪录入法“草图法”工作方式：外业：测量员、跑尺员、绘图员。绘图员要标注出所测的是什么地物（属性信息）及记下所测点的点号（位置信息），在测量过程中要和测量员及时联系，使草图上标注的某点点号要和全站仪里记录的点号一致，而在测量每一个碎部点时不用在电子手簿或全站仪里输入地物编码，故又称为“无码方式”。内业：根据作业方式的不同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。14.定定显示区、点号定位、展点、示区、点号定位、展点、绘图、定、定显示区示区 作用：作用：是根据是根据输入坐入坐标数据文件的数据大数据文件的数据大小定小定义屏幕屏幕显示区域的大小，以保示区域的大小，以保证所有所有点可点可见。操作：操作：打开打开“绘图处理理”下拉菜下拉菜单，然后，然后选择“定定显示区示区”项，出，出现一个一个对话窗如窗如图所示。所示。15.16.输入碎部点坐标数据文件名，可直接通过键盘输入，也可参考WINDOWS选择打开文件的操作方法操作。这时，命令区显示：最小坐标（米）X=87.315，Y=97.020 最大坐标（米）X=221.270，Y=200.0017.18.19.20.菜单“绘图处理”项按左键，弹出一个下拉菜单。再移动鼠标选择“展野外测点点号”项，输入对应的坐标数据文件名C:CASS50DEMOSTUDY.DAT后，便可在屏幕上展出野外测点的点号。21.22.根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。系统中地形图图式符号都是按照图层来划分的。绘制时在命令区输入点号。23.通过 缩放 或 窗选放大图形。选择右侧 交通设施-公路平行等外公路确定在命令区输入点号，9回车，71回车，47，13-直接回车-拟合线（N）?-输入Y-边点式/边宽式-回车-选择对面一点-回车。则显示平行公路。24.25.26.27.通过 缩放 或 窗选放大图形。选择右侧 居民地-普通房屋多点简单房屋确定在命令区输入点号，40回车，25回车，53，31，52C(闭合)，则显示简单房屋28.29.30.在地形图中，等高线是表示地貌的一种重要手段。常规的平板测图，等高线是由手工描绘的，等高线可以描绘得比较圆滑但精度稍低。在数字化自动成图系统中，等高线是由计算机自动勾绘，生成的等高线精度相当高。CASS在绘制等高线时，充分考虑到等高线通过地性线和断裂线的处理，如陡坎、陡涯等。能自动切除通过地物、注记、陡坎的等高线。由于采用了轻量线来生成等高线，CASS在生成等高线后，文件大小比其它软件小了很多。31.A.定显示区：同前B.展点：同前C.展高程点：绘图处理-展高程点-选择文件-确定-直接回车D.建立DTM模型：数字地面模型是在一定区域范围内规则格网点或三角网点的平面坐标（x，y）和其地物性质的数据集合，如地物性质是点的高程Z，则又称为数字高程模型（DEM）。E.绘制等高线：等高线-绘制等高线32.33.输入文件名，如输入“C:CASS50DEMODGX.DAT”，选择“打开”后命令区提示：注记高程点的距离(米):根据规范要求输入高程点注记距离（即注记高程点的密度），回车默认为注记全部高程点的高程。这时，所有高程点和控制点的高程均自动展绘到图上。34.35.D.建立数字地面模型（构建三角网）建立数字地面模型（构建三角网）这个数据集合从微分角度三维地描述了该区域地形地貌的空间分布。DTM作为新兴的一种数字产品，与传统的矢量数据相辅相成，各领风骚，在空间分析和决策方面发挥越来越大的作用。借助计算机和地理信息软件，DTM数据可以用于建立各种各样的模型解决一些实际问题，主要的应用有：按用户设定的等高距生成等高线图、透视图、坡度图、断面图、渲染图、与数字正射影象DOM复合生成景观图，或者计算特定物体对象的体积、表面覆盖面积等，还可用于空间复合、可达性分析、表面分析、扩散分析等方面。36.D.建立DTM模型选择屏幕顶部菜单“等高线”的下拉菜单。移动鼠标至“建立DTM”项，该处以高亮度显示，按左键，出现如图所示对话窗。37.38.39.等高线-绘制等高线40.请输入等高距和拟合方式确定41.42.删除三角网：等高线-删三角网43.44.局部放大图形等高线-单个高程注记-选择等高线45.定定显示区、点号定位、展点、示区、点号定位、展点、绘图1、定显示区（绘图处理定显示区）2、坐标定位：选择屏幕右侧菜单区之“坐标定位”项的“坐标定位”3、展点（绘图处理-展野外测点点号）4、绘图：绘制时用鼠标捕捉点。46.1 1、图形分幅形分幅 在图形分幅前，您应了解您图形数据文件中的最小坐标和最大坐标。注意：在CASS7.0下侧信息栏显示的坐标和测量坐标是相反的，即前面的数为Y坐标（东方向），后面的数为X坐标（北方向）。操作：“绘图处理”菜单项-“批量分幅”“建 立格网”。输入图幅尺寸-输入测区左下角和右上角，则显示：47.48.49.2 2、图幅整幅整饰 选择“绘图处理”中“标准图幅（5050CM）”项显示如图所示的对话框。输入图幅的名字、邻近图名、测量员、制图员、审核员，在左下角坐标的“东”、“北”栏内输入相应坐标，例如此处输入40000，30000，回车。在“删除图框外实体”前打勾则可删除图框外实体，按实际要求选择，例如此处选择打勾。最后用鼠标单击“确定”按扭即可。50.51.52.CASS7.0系统所采用的坐标系统是测量坐标，即1：1的真坐标，加入50X50CM图廓后如图 所示。53.内容与要求1、型号和基本结构2、角度测量：每组每人观测一个角度并记录3、距离测量：每组每人观测一个距离并记录4、坐标测量：每组每人观测一个坐标并记录每人提交实习报告一份时间：2009.6.13/14，地点：中心转盘 学时：2 54.野外数据采集方法：测记法任务与要求：每人采集一个测站的数据 每组形成一个测量数据文件，并命名为：地信：dx07+组数 遥感：yg07+组数每人提交实习报告一份时间：2009.6.13/14，地点：中心转盘 学时：655.1、野外采集数据的硬件设备：全站仪（实习三、实习四）2、室内内业成图设备：计算机3、室内内业成图软件：CASS7.04、室内输入设备：扫描仪（实习二）5、室内输出的设备：绘图仪每人提交实习报告一份时间：地点：测绘学院计算机房 学时：256.任务与要求：利用外业数据采集的数据进行地形图的生成 每组每人形成电子地图和纸质地图各一份时间：地点：测绘学院计算机房学时：657.修改数字地面模型（修改三角网）修改数字地面模型（修改三角网）一般情况下，由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线，如楼顶上控制点。另外还因现实地貌的多样性和复杂性，自动构成的数字地面模型与实际地貌不太一致，这时可以通过修改三角网来修改这些局部不合理的地方。58.删除三角形 如果在某局部内没有等高线通过的，则可将其局部内相关的三角形删除。删除三角形的操作方法是：先将要删除三角形的地方局部放大，再选择“等高线”下拉菜单的“删除三角形”项，命令区提示Select objects:，这时便可选择要删除的三角形，如果误删，可用“U”命令将误删的三角形恢复。删除三角形后如图。59.60.过滤三角形 可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。如果出现CASS5.0在建立三角网后点无法绘制等高线，可过滤掉部分形状特殊的三角形。另外，如果生成的等高线不光滑，也可以用此功能将不符合要求的三角形过滤掉再生成等高线。增加三角形 如果要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。61.三角形内插点 选择此命令后，可根据提示输入要插入的点:在三角形中指定点（可输入坐标或用鼠标直接点取），提示高程(米)=时，输入此点高程。通过此功能可将此点与相邻的三角形顶点相连构成三角形，同时原三角形会自动被删除。删三角形顶点 用此功能可将所有由该点生成的三角形删除。因为一个点会与周围很多点构成三角形，如果手工删除三角形，不仅工作量较大而且容易出错。这个功能常用在发现某一点坐标错误时，要将它从三角网中剔除的情况下。62.重组三角形 指定两相邻三角形的公共边，系统自动将两三角形删除，并将两三角形的另两点连接起来构成两个新的三角形，这样做可以改变不合理的三角形连接。如果因两三角形的形状特殊无法重组，会有出错提示。删三角网 生成等高线后就不再需要三角网了，这时如果要对等高线进行处理，三角网比较碍事，可以用此功能将整个三角网全部删除。63.修改结果存盘 通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。这样，绘制的等高线不会内插到修改前的三角形内。注意：修改了三角网后一定要注意：修改了三角网后一定要进行此步操作，否行此步操作，否则修改无效！修改无效！当命令区显示:存盘结束！时，表明操作成功。64.绘制等高制等高线 完成本完成本节的第一、二步操作后，便可的第一、二步操作后，便可绘制等高制等高线了。等高了。等高线的的绘制可以在制可以在绘平面平面图的基的基础上叠上叠加，也可以在加，也可以在“新建新建图形形”的状的状态下下绘制。如在制。如在“新建新建图形形”状状态下下绘制等高制等高线，系，系统会提示您会提示您输入入绘图比例尺。比例尺。用鼠用鼠标选择“等高等高线”下拉菜下拉菜单的的“绘制等高制等高线”项，命令区提示：，命令区提示：最小高程最小高程为490.400490.400米，最大高程米，最大高程为500.230500.230米米 请输入等高距入等高距单位位:米米：根据比例尺，按：根据比例尺，按图式式规范的要求范的要求输入等高距，例如入等高距，例如输入入1 1，回，回车。65.请选择:1.不光滑 2.张力样条拟合 3.三次B样条拟合 4.SPLINE:选择等高线绘制的方式，例如输入3，回车。如果选1，绘制出来的等高线是折线，是分析三角网得来的最原始图形，在此基础上进行拟合就可得到更光滑的等高线。因此选2就是把折线进行张力样条拟合，这时的等高线最忠实于地形，也比折线美观。三次B样条是最优的等高线生成方式，用这种方式生成的等高线最光滑，外观最好，但是会有少许失真。因此，如果你用三次B样条生成等高线后，发现等高线没有过整数高程点，就是原因了。66.正在绘图，请稍候！当命令区显示:绘制完成!，便完成绘制等高线的工作如图所示 67.等高等高线的修的修饰注注记等高等高线 用用“窗口窗口缩放放”项得到局部放大得到局部放大图如如图，再，再选择“等高等高线”下拉菜下拉菜单之之“等高等高线注注记”的的“单个高程注个高程注记”项。命令区提示：命令区提示：选择需注需注记的等高（深）的等高（深）线：移：移动鼠鼠标至要至要注注记高程的等高高程的等高线位置，如位置，如图位置位置A A，按左，按左键；依法依法线方向指定相方向指定相邻一条等高（深）一条等高（深）线：移：移动鼠鼠标至如至如图等高等高线位置位置B B，按左，按左键。等高等高线的高程的高程值即自即自动注注记在在A A处，且字，且字头朝朝B B处。68.69.切除穿建筑物等高线 移动鼠标至“等高线”项，按左键，出现下拉菜单。然后移动鼠标至“等高线修剪”的“切除穿建筑物等高线”项，该处以高亮度（深蓝）显示，按左键，进入子菜单。这时，程序自动将等高线穿过房屋的部分切除。70.切除穿陡坎等高线 按照制图规范，等高线不应穿过陡坎，在分析DTM绘出等高线后，应对穿过了陡坎的等高线进行处理，CASS5.0提供了自动切除所有等高线穿过指定陡坎的功能。运行此功能，系统提示如下：请选择：1.选择陡坎？2.全部陡坎默认选择1，如果直接回车下一步就是选择陡坎，如果选2，系统会自动在图中寻找所有陡坎，无需手工逐个选取。再次回车，系统将会开始处理，自动将所有等高线与陡坎的重叠部分切除。71.切除穿围墙等高线 程序自动切除所有等高线穿过指定围墙的部分，要注意用鼠标点取围墙时应选围墙骨架线。即白色的线条。切除指定二线间等高线 命令区提示：选择第一条线:用鼠标指定一条线，例如选择公路的一边。选择第二条线:用鼠标指定第二条线，例如选择公路的另一边。程序将自动切除等高线穿过此二线间的部分。72.切除穿高程注记等高线 程序自动切除所有等高线穿过高程注记的部分。在注记了高程后，可用此功能将等高线进行处理。切除指定区域内等高线 选择一封闭复合线，系统将该复合线内所有等高线切除。注意，封闭区域的边界一定要是复合线，如果不是，系统将无法处理。73.等值线滤波 此功能可在很大程度上给绘好等高线的图形文件减肥。一般的等高线都是用样条拟合的，这时虽然从图上看出来的节点数很少，但事实却并非如此。以高程为38的等高线为例说明，如图选中等高线，你会发现图上出现了一些夹持点，千万不要认为这些点就是这条等高线上实际的点。这些只是样条的锚点。74.75.还原它的真面目，请做下面的操作：用“等高线”菜单下的“切除穿高程注记等高线”，然后看结果，如下图：这时，在等高线上出现了密布的夹持点，这些点才是这条等高线真正的特征点，所以如果你看到一个很简单的图在生成了等高线后变得非常大，原因就在这里。如果你想将这幅图的尺寸变小，用“等值线滤波”功能就可以了。执行此功能后，系统提示如下：请输入滤波阀值：这个值越大，精简的程度就越大，但是会导致等高线失真(即变形)，因此，用户可根据实际需要选择合适的值。一般选系统默认的值就可以了。76.77.
