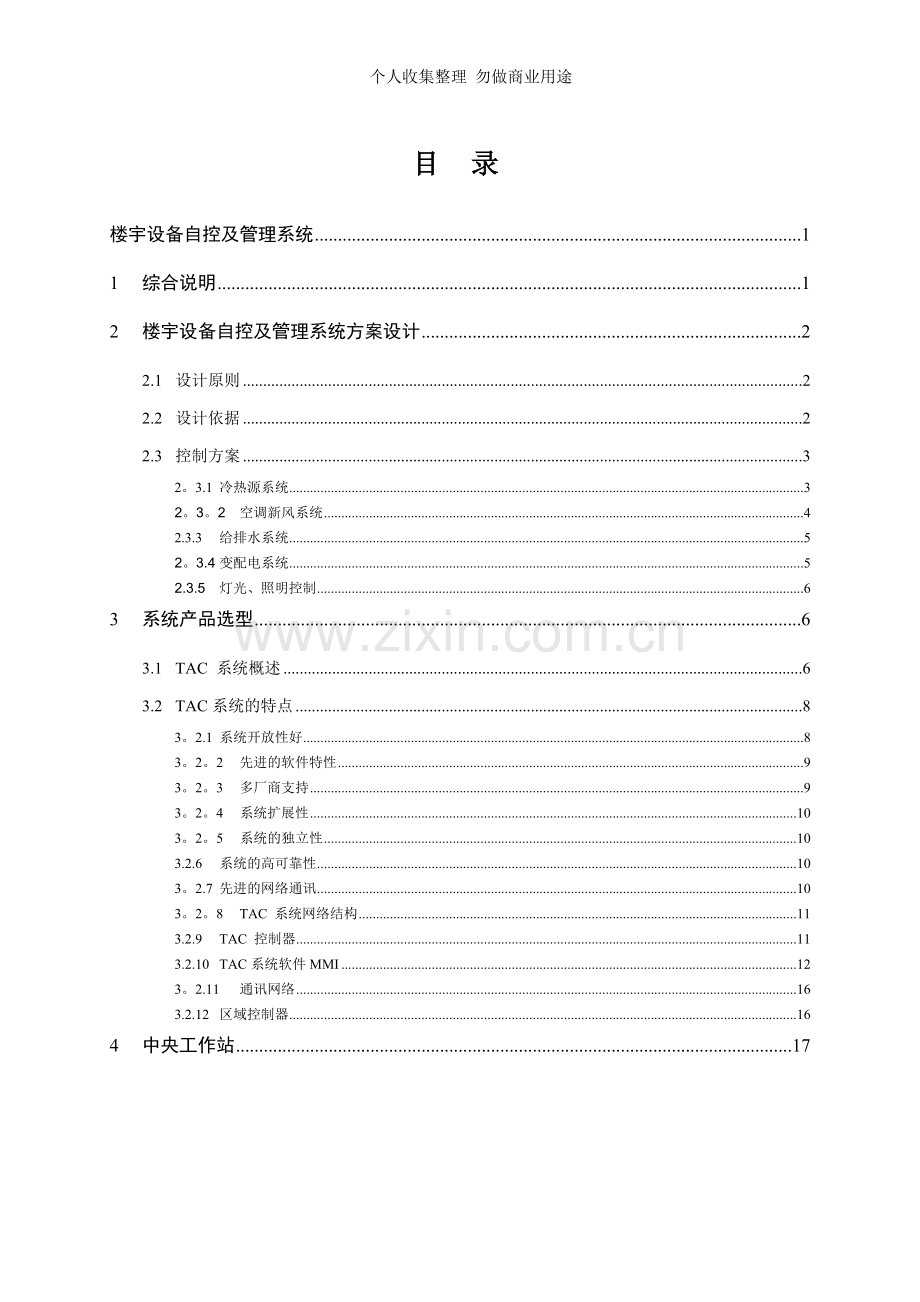

目录
楼宇设备自控及管理系统 1
1 综合说明 1
2 楼宇设备自控及管理系统方案设计 2
2.1 设计原则 2
2.2 设计依据 2
2.3 控制方案 3
2。3.1 冷热源系统 3
2。3。2 空调新风系统 4
2.3.3 给排水系统 5
2。3.4 变配电系统 5
2.3.5 灯光、照明控制 6
3 系统产品选型 6
3.1 TAC 系统概述 6
3.2 TAC系统的特点 8
3。2.1 系统开放性好 8
3。2。2 先进的软件特性 9
3。2。3 多厂商支持 9
3。2。4 系统扩展性 10
3。2。5 系统的独立性 10
3.2.6 系统的高可靠性 10
3。2.7 先进的网络通讯 10
3。2。8 TAC 系统网络结构 11
3.2.9 TAC 控制器 11
3.2.10 TAC系统软件MMI 12
3。2.11 通讯网络 16
3.2.12 区域控制器 16
4 中央工作站 17

楼宇设备自控及管理系统

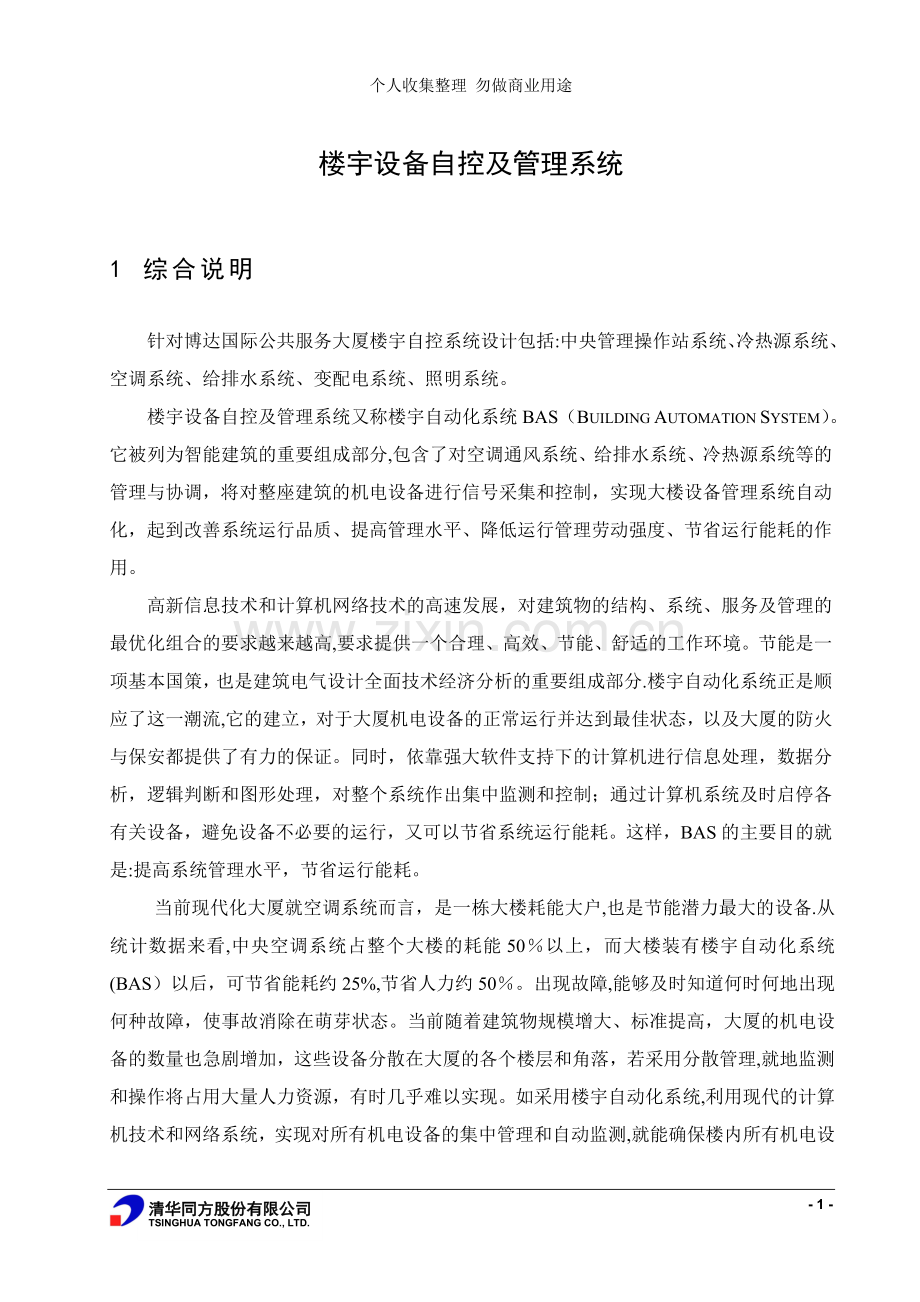

1 综合说明
针对博达国际公共服务大厦楼宇自控系统设计包括:中央管理操作站系统、冷热源系统、空调系统、给排水系统、变配电系统、照明系统。
楼宇设备自控及管理系统又称楼宇自动化系统BAS（Building Automation System）。它被列为智能建筑的重要组成部分,包含了对空调通风系统、给排水系统、冷热源系统等的管理与协调，将对整座建筑的机电设备进行信号采集和控制，实现大楼设备管理系统自动化，起到改善系统运行品质、提高管理水平、降低运行管理劳动强度、节省运行能耗的作用。
高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理的最优化组合的要求越来越高,要求提供一个合理、高效、节能、舒适的工作环境。节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分.楼宇自动化系统正是顺应了这一潮流,它的建立，对于大厦机电设备的正常运行并达到最佳状态，以及大厦的防火与保安都提供了有力的保证。同时，依靠强大软件支持下的计算机进行信息处理，数据分析，逻辑判断和图形处理，对整个系统作出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。这样，BAS的主要目的就是:提高系统管理水平，节省运行能耗。
当前现代化大厦就空调系统而言，是一栋大楼耗能大户,也是节能潜力最大的设备.从统计数据来看,中央空调系统占整个大楼的耗能50％以上，而大楼装有楼宇自动化系统(BAS）以后，可节省能耗约25%,节省人力约50％。出现故障,能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。当前随着建筑物规模增大、标准提高，大厦的机电设备的数量也急剧增加，这些设备分散在大厦的各个楼层和角落，若采用分散管理,就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自动化系统,利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测,就能确保楼内所有机电设备的安全运行,同时提高大楼内人员的舒适感和工作效率。
延长设备使用寿命
设备在电脑的统一管理下始终处于最佳运行状态，及时报告设备的故障情况并进行处理;按照设备的运行状况打印维护、保养报告，避免超前或延误维护，相应延长设备使用寿命;也等于节省了资金.
有效加强人员管理
在不采用楼宇自动化的建筑中，操作人员是否及时处理设备故障及维护保养,有关领导很难掌握； 但楼宇自动化系统由电脑统一管理设备，计算机不会隐瞒、欺骗任何人，使有关领导及时掌握第一手资料，避免人员管理的各种问题。
保障设备与人身的安全
此系统对各设备的运行进行监测，可使值班人员及时发现故障、问题与意外； 消灭故障于隐患之中，排除意外于防范之中,保障设备与人身的安全。
充分满足用户需求
此系统可根据用户的需求，适时地调整设备，充分保证用户环境。如果全用人工调节，一则监测手段滞后，二则调节结果滞后,不可能充分满足用户需求。而本系统采用电脑管理设备，监测手段丰富灵活,反应时间快，可以充分满足用户需求.
2 楼宇设备自控及管理系统方案设计
2.1 设计原则
本着“设备先进、技术完备、功能齐全、配置合理、节约资金”的原则进行设计。
2.2 设计依据
甲方提供的博达国际公共服务大厦弱电智能化系统招标文件、相关图纸。
《民用建筑电气设计规范》
《电气装置安装工程施工及验收规范》
《智能建筑设计标准》
《建筑智能化系统工程设计标准》
《大楼自动化系统设计手册》中国建筑工业出版社
《智能建筑设计技术》同济大学出版社
建设[1992]102号建筑工程设计文件编制统一规定。
2.3 控制方案
2.3.1 冷热源系统
本系统根据图纸指出共有4台制冷机组，5台冷冻水泵，5台冷却水泵,4组冷却水塔，软化水箱1个，补水泵4台,热交换器3台，热水循环泵5台，膨胀水箱2个；
采用瑞典TAC Xenta 401 V3 控制器带I/O模块控制此系统，其特点为模块为“即插即用"方式，灵活组合，适合用于控制点多而分散的系统中；
其控制原理为：为满足冷负荷变化,在分、集水器之间设旁通平衡阀，旁通量按照一台冷冻水泵流量设计.在分、集水器之间设水道压力变送器，系统根据分、集水器间压差变化，自动调节旁通阀开度，维持一定压差,确保冷水主机定流量和空调末端变流量需求.在集水器总管路安装流量传感器，在分集水器处安装水道温度传感器,系统根据冷冻水供、回水温度差及流量计算冷负荷，进而控制冷水机组的开启台数,使机组尽量处于额定负荷工作状态，以提高机组工作效率、节约能源。
在冷却水总供、回水管安装水道式温度传感器，根据冷却水总回水温度控制散热塔启停台数。
BAS监控点如下：
————冷水机组的启/停指令、运行状态、故障状态、手/自动状态；
-——-冷冻水总供/回水温度、压力；
———-冷冻水总流量；
—---冷冻水泵的启/停控制、运行状态、故障状态、手/自动状态；
---—分水器、集水器压差检测；根据压差调节旁通阀开度;
--——冷却水泵的启/停控制、运行状态、故障状态、手/自动状态；
---—冷却水塔的启/停控制、运行状态、故障状态、手/自动状态；
————冷却水总供、回水温度；
———-根据冷却水回水温度控制冷却塔风机开启台数;
————BAS会自动安排机组及系统各设备的领先和滞后次序；
-—--当运行中的冷水机组或冷冻、冷却水泵发生故障，BAS会自动启动备用设备;
-———显示各测量参数；BAS可通过系统的数据转换成各种图象，使用户可迅速直接地掌握系统各方面情况。
———-控制设备的定时启动和定时切换；
　--—-记录设备运行时间;
　—-——设定故障报警；
　 --——系统专家诊断。
----自动累计运行时间,开列维护保养清单；
——--系统按程序控制循环水泵启、停及自动转入备用状态;
——-—自动累计运行时间,开列维护保养清单;
根据甲方要求，BAS系统同时通过软件接口采集冷水机组的参数。
2.3.2 空调新风系统
本系统共有空调机组19套，新风机组37套；
采用瑞典TAC Xenta 301/NP V3 控制器一对二控制空调机组，一对一控制新风机组，即节约投资成本，又可保证运行安全可靠；
系统监测空调机组回风温、湿度，根据回风温度调节表冷阀开度，改变通过表冷器冷热水量，维持回风温度恒定.同时根据回风湿度控制加湿器的启停时间，维持回风湿度在设定范围。 系统采用风速监测风机状态。采用比例调节风阀，保证适当新风量，同时考虑节约能源。
BAS监控点如下:
--—-检测新风机组送风温、湿度；
—---系统依据设定值与送风温度的偏差调节电动调节水阀开度；
————系统监测过滤器压差；堵塞报警；通知清洗或更换；
---—新风机组运行状态、故障状态监控及分时间段控制启停。
——--根据送风湿度控制加湿器开关。
——-—利用防冻开关进行盘管防冻保护;
————自动累计运行时间,开列维护保养清单。
————检测空调机组送/回风温、湿度；
—-—-系统依据回风温度值调节电动调节水阀开度;
-—-—系统监测过滤器压差；堵塞报警;通知清洗或更换；
-—-—空调机组运行状态、故障状态监控及分时间段控制启停。
—--—根据回风湿度控制加湿器开关。
—---利用防冻开关进行盘管防冻保护；
—-—-自动累计运行时间，开列维护保养清单;
2.3.3 给排水系统
本系统共有设备：1个生活水池，2台生活水泵（一用一备）,1个地下水池,1个屋顶水箱，1个中位高水箱,1台中水泵，1台加药泵，1个污废水井,2台排水泵;
采用瑞典TAC Xenta 401 V3 控制器带I/O模块控制此系统;
BAS监控点如下：
———-水泵运行状态、故障状态、启停控制；
-—--水箱的高、低水位检测；
--——潜水泵运行状态、故障状态、启停控制；
—-——污水池的高、低水位检测;
2.3.4 变配电系统
按2路高压出线，6路低压进线,6台变压器设计；
采用瑞典TAC Xenta 401 V3 控制器带I/O模块控制此系统；
BAS监控点如下：
—-——变压器超温报警；
---—系统监测高压进线的电流、电压、功率因数、有功功率、频率，高压开关运行状态、启动信号、故障报警；
——-—系统监测低压进线的电流、电压、功率因数、有功功率、频率,低压开关运行状态、启动信号、故障报警；
---—系统监测应急电源的电流、电压、功率因数、频率、有功电度，应急发电机的运行状态、故障报警及启停控制；
2.3.5 灯光、照明控制
按40路走廊照明，4路节日，室外广告照明6路，地下车库照明16路设计;
采用瑞典TAC Xenta 401 V3 控制器带I/O模块控制此系统；
BAS监控点如下：
-———BAS自动监测室内公共照明的开关状态、按时间启停控制。
--—-BAS自动监测户外泛光灯开关状态、按时间启停控制。
本设计方案风机盘管未计入总价，建议甲方后期进行采购。
3 系统产品选型
本项目采用TAC楼宇控制系统，确保系统高精度及高可靠性.
3.1 TAC 系统概述
瑞典TAC公司是欧洲最早的建筑设备自动化公司,具有百年历史.
TAC建筑物自动化系统，是一个由高效能PC机和微处理器组成的开放性网络系统－LonWorks.它为整个管理提供了简便、有效的手段.该系统遵守LonWorks网络协议，是一套集散型网络系统.本系统使用的控制器包括有TAC 300、400控制器以及TAC 411、421、451、471、491等扩展模块，并配置适当的现场设备，满足BAS设计的需要。
瑞典TAC公司全名为TOUR ＆ ANDERSSON,是欧洲最早的设备自控公司,具有近百年历史。其总部设在瑞典，在全世界设有14家分公司，负责在世界各地的销售业务.亚太地区分公司设在新加坡.
TAC公司是由瑞典第一家族威伦伯格控股的SEP属下的一家独立的子公司，SEP还拥有ERICSSON、VOLVO、ABB、SAAB、Electrolux、SKF、Atlas、Copco等瑞典其他一流的大公司。由Percy Briarnevik（现任ABB总裁)组成的高级董事会对其进行管理.
TAC公司生产从DDC子站到阀门、执行器机构、传感器、变频器等全部产品，系统成套性高，为用户提供高质量、高可靠性的设备自动化系统。加上我公司获得ISO9001认证的设计、生产和工程体系，TAC系统在售后服务和今后系统的升级和扩展方面有良好的保证.
TAC ——-—开放的设备自动化系统
1） 开放的设备自动化系统对业主带来什么样的变化
对什么是开放的设备自控系统您可能不熟悉，但您一定知道移动电话、计算机、因特网（INTERNET）的开放性技术给世界带来的变化。计算机可以在世界的任何一个角落连接到因特网,是因为他们有共同的语言TCP/IP.现在设备自控系统也有了一个共同的语言标准——LonWorks.
开放的设备自控系统使业主从被某一个供货商/系统限制死的窘境中解放出来.在开放的环境下，业主将不再把主要精力集中在哪个系统最好，而是选择能在开放环境下提供最佳解决方案的供货商.
2） TAC ----开放的设备自动化系统给业主带来哪些好处
开放的系统结构；
在系统中可以根据需要选择不同厂商的LONMARK产品直接互联,选择的范围更广；
低造价，低安装成本;
低运行维护成本；
低升级改造成本;
增加新功能简单；
规模能大能小的结构
－ 从单台PC到基于网络技术的管理网
符合用户需要的各种连接方式
－ 总线型网络、星型网络、闭环型网络、混合型网络多种拓扑结构
－ 调制解调器和“拨号控制"
－ 多种介质的通讯网络总线
高的性能/价格比
－ 有竞争力的TAC软件费用
－ 容易安装、学习、使用及维护
提供通用的BMS功能
－ 点的显示和命令
－ 历史数据的采集
－ 图形
－ 报表
3.2 TAC系统的特点
TAC系统是国际上最先进的设备自控系统之一，用于控制设备及能源的智能化管理。本系统特别适用于以下三个方面：
A．大、中、单独规模的建筑物；
B．大规模的设备及楼群；
C．区域性的集散管理系统。
TAC系统适应性非常强，系统为模块化结构。可很方便地构造出不同等级的独立系统，每级都具有非常清楚的功能和权限,这就使TAC既可用于单独的设备管理，也可用于一个区域分散的楼群的集中管理.用户可通过计算机直观、详细地监测并控制设备设备的运行状况，完全将HVAC、照明、能源管理、时间表安排以及安全等系统置于自己的监控之下。
3.2.1 系统开放性好
TAC系统的控制网络采用Lonworks 技术，这意味着它具有前所未有的良好的开放性和互操作性。采用国际LONTALK通讯协议，即该系统的通讯协议对其它用户是透明的，为用户的系统集成和未来的系统升级、扩展和改造留下很大的余地。
LonWorks全分布式智能控制网络技术由美国Echelon公司于1990年推出,被广泛用于工业控制、设备自动化、家电自动化、动力传输等领域。在目前多种现场总线技术标准并存的情况下,LonWorks技术十分出色，被欧美许多厂商使用，我国建设部也把LonWorks技术列为国家标准.它是一套开放式架构，各LonWorks产品可直接互连，易于扩展.并且LonWorks是通用的总线,可应用于Sensor Bus、Device Bus、Field Bus等任何一层总线中。
3.2.2 先进的软件特性
利用视窗的动态数据交换功能,可以很方便地与其它视窗软件进行数据交换，如TAC MMI可以直接发送数据到EXCEL电子表格中或者抄送资源运行数据到大楼的物业管理系统和办公自动化系统中去，实现设备自控系统与其它系统的智能集成。
3.2.3 多厂商支持
TAC拥有多数系统和厂商的支持。借助于大量的支持商，它一开始就可以和大量的不同类型的系统沟通。如集成控制、传呼机、火警和内部的电视系统,都很容易实现与本系统的集成。
LONMARK协会是由国际上包括暖通空调制冷行业几百家著名公司组成的独立国际互操作协会。该协会定义每一种互操作(即插即用)产品的技术细节和生产指南。只有经过协会测试、并满足互操作要求的产品才能得到LONMARK认证标志。获得LONMARK认证标志的产品表示它不仅能与其它产品互联,而且能实现互操作（即插即用)。用户可以选用其它公司具有LONMARK标志的产品加入到系统中。
现在几乎所有的设备自动化系统供货商都声称自己的系统是开放的。但严格地说它们只是实现某种程度上的互联。虽然它们可以将不同厂商的产品或系统集成在一个系统内，并且可以通过某个主系统界面监视、控制多个子系统，但其付出的代价也是很大的。首先,可能由于通信协议的不相配而导致某些子系统的功能的损失；还可能引起对某些系统的依赖。无论是对现有产品新增功能，还是对一个新的系统和产品，都需要以较大的成本编制连接软件，修改连接界面；更为可怕的是这还可能引起系统的混乱。
真正的开放系统提供给用户的是一种选择的自由,自由地选择最适合系统的产品，这些产品从控制角度来看不仅是互联的而且是互操作的，即实现不同厂商的设备自动化系统产品的“即插即用”。 TAC系统是实现了“即插即用”的开放式系统。
3.2.4 系统扩展性
系统可采用自由拓扑结构或总线型拓扑结构由单个的子站拓展为超大型的分布式综合集散控制系统。这种模块结构特点对于设备管理系统而言，在先期资金条件有限的情况下，既可保证建筑物的高标准和舒适性，又不会影响以后新功能的扩展,所以说在物业管理方面具有很好的经济性。
3.2.5 系统的独立性
控制处理单元TAC是具有独立的CPU和存储器的DDC控制器，因此只需将一台该站置于控制现场如空调机房内，通过便携式计算机将程序输入即可对现场设备进行控制，所有的现场信息将在子站存储，可随时调出查看.同时，子站也可作为网络的一部分,所有单元均可通过网络中心控制。
3.2.6 系统的高可靠性
由于具备了独立控制功能，使得子站在中央系统停止工作、通讯完全断绝的情况下,仍可独立完成所有的控制功能,从而保证了控制的连续性和可靠性。此外，系统中的各级设备可通过网络通讯在同一时刻组成不同级别的集散控制系统或不同的结构组织形式,从而最大限度提高了系统的可靠性和灵活性。
3.2.7 先进的网络通讯
TAC设备自控系统中控制网络已具备Internet和Intranet的主要特征，已从一般的控制网络升级为Infranet（基础网),Internet、Intranet和Infranet之间通过TCP/IP协议实现互联。整个企业内部可实现资源共享.
网络操作系统可以采用主从式、对等式或客户/服务器结构.
网络结构可以是总线型、环型、星型、混合型等拓朴结构.组网方式灵活，升级改造费用低。
控制网络Intranet的传输速率高达78kbps,需要可提高到1.25M。
通讯单元PCLTA将子站联结成TAC（LONWORK）网络，TAC 的每个用户都能控制可监视联网的各个单元，远程终端可通过调制解调器与网络相连来操作系统。
3.2.8 TAC 系统网络结构
整个TAC设备集散控制系统网络由两层构成.
第一层为Intranet网监控中心电脑（管理层）之间通讯网络，为高速数据网络，主要任务是以主干网络提供的几百兆的带宽高速传输数据.支持MS WindowsNT、Novell Netware和Unix，以TCP/IP为基本通讯协议是企业级INTRANET的重要组成部分。同时第三方管理服务公司可根据协议通过Internet提供远程网络诊断、维护服务；TAC也可以通过Internet与远方的控制站或监控子网通讯.
第二层为监控系统主机与监控子站之间、子站与子站之间的通讯网络，采用的是LONWORKS网络通信技术,无主从点对点方式，这是目前世界上最先进的现场控制网络技术。LONWORKS网络结构可进行自由拓朴,系统之间的通信介质采用Belden单双绞线，使得在不加装信号放大器的情况下，主机到现场控制器之间的最远距离可达2700米。
第二层Intranet是控制网络发展的最新阶段，其主要特征是：消息简短,响应快速，发送可靠；控制子站体积小，造价低；拓朴结构灵活,规模可大可小；分布式控制方案。在Intranet里，传感器不再是仅向小的控制系统发送消息,它已成为整个企业网络的共享资源。
3.2.9 TAC 控制器
3.2.9.1 子站单元TAC
TAC是目前市场上唯一全部使用LONWORKSTM网络控制技术的最新产品，而不象其他公司的产品只是部分采用LONWORKSTM技术.它既可作为智能控制器独立运行，控制现场设备，监视现场环境，也可接入LON总线，从而成为控制网络的一部分，与其它系统实现智能集成.每一个TAC控制单元都受TAC中央系统的监视和控制,能和其它厂商的LONWORKSTM产品实现互连，与LONWORKSTM产品实现互操作。
此外,TAC控制器还有强大的函数运算处理能力，适宜进行设备智能控制和管理，内置芯片可防止突然断电造成的数据信息损失。
3.2.9.2 灵活的I/O模块
TAC 400系列I/O模块作为控制单元专用的扩展模块,直接与现场的各种设备相连，根据需要可灵活地与子站进行搭配。
3.2.9.3 安装简单、维护方便
TAC控制器及其I/O模块由端子底座板和插入式电子单元组成，可直接安装在35mmDIN标准导轨上。现场设备的接线接入底座板，这些底座板可以首先安装、接线和检查,然后在系统开通和运转时再连接电子部分。电子单元可以不受端子连接影响而移动,可以迅速、安全地取出维修。
3.2.9.4 方便的扩展
TAC系列产品为模块化结构，可以从一个小的基本单元开始，根据需要增加I/O扩展模块,没有模块范围的限制。
3.2.10 TAC系统软件MMI
LonWorks 是一种用于设备自动化领域的开放网络技术。TAC MMI可以在WINDOWS环境上提供整个设备的信息。TAC MMI是建立在一个完全开放的基础上的，这就使它可以在WINDOWS上和其他软件同时运行，并且从网络的各个点上获取信息。TAC MMI可以通过 LonWorks网和TAC 系列控制器进行实时通讯，同样也可以和其它带有LonWorks 标识的产品进行通讯。
3.2.10.1 图形显示和操作
TAC MMI提供面向对象的彩色图形界面，在专用的控制、监视和管理操作环境,操作员只需使用鼠标“指点及按动”的方法选择功能输入指令及操作软件,而不必熟记代码.彩色图象不仅能清楚地显示整个系统的布局还能显示记录图象和三维物体。可以通过图象的快速切换改变时间的设置参数值或状态值。
在图形界面上,操作员可以很方便地执行如下操作：
执行或接通有关监控点的状态;
执行或接通有关监控点的运行时间累积记录;
调整有关比例微积分控制回路的参数设定值；
输入临时性的超越控制表；
设立假期表；
修正系统的时间；
加入或更改模拟量输入点的报警门限数值；
加入或更改模拟量输入点的危险门限数值；
检测报警及提示危险上下限数值；
执行或终止执行每个任务的“工作次序".
迅速、可靠的报警功能
完美的报警处理功能使得操作简单,报警信号可自动驱动一台或多台打印机打印出报警信息并同时显示在屏幕上。
报警信号还传递到远程操作设备,例如E—Mail方式、传真机、或紧急服务中心,这就保证了无论白天还是夜晚,工作日还是节假日，也不论是操作员是否在终端前工作，整个系统都在控制中。
多种信号产生报警。
操作员可运用彩色图象工具或指定功能键随时查看报警情况，包括报警的发生、消除、确认，为区分起见，每种情况都有不同的颜色,并可以按时间顺序或优先顺序排列.
优先级表示报警的紧急程度，可选择声音报警或视频报警。
其它报警功能：在检修期间，停止报警是必要的,这部分报警会在另一区域中显示出来。每个报警信号都有自己的统计资料，包括产生的次数、最近一次的日期和具体时间等，这对安排设备维护很有用。为避免短时间内的重复报警，TAC MMI还有锁定功能.
3.2.10.2 登录控制
为防止外人进入和操作系统，操作员须输入姓名、口令,系统检查正确后按设定的级别、区域和优先权开放系统,口令是加密的.TAC MMI的安全性是为了提供保护措施,防止未经授权的人的访问和介入.基本系统包括四个预先定义的用户等级：系统级、管理员级、区域级、用户级。每个操作员的授权可以分为三部分：权限部分,决定他可以修改什么；目录部分，决定他可以看什么内容；操作部分，决定他可以执行哪些操作。
3.2.10.3 系统备份
对整个系统或系统修改部分的软件、参数等进行备份。
3.2.10.4 精确、同步、功能齐全的时间表
每年的安排表及每日的预定时间表
假期的安排表
临时的超控安排表
最佳启/停功能
夜间设定点自动调节控制
焓值切换功能
用电量高峰期的重置
3.2.10.5 能源管理
TAC MMI能源管理模式是基于MICROSOFT EXCEL的独立的WINDOWS程序,有很强的预算和分析工具的能源消耗记录功能，还有别的统计数据，诸如时间、参数、互相之间的关系等等。
自动或人工收集数据。各种参数如温度、天气情况、能源消耗、运行时间、建筑占用情况等都能记录下来，并按每天、每星期、每月或每年进行分析。
应用动态数据交换(DDE）功能，TAC MMI的数据交换简单易行，可从网络或ASCII文件中读入信息，有些信息或预算值，可人工输入。
建立基于气候变化的能源消耗表，就可以根据全年能耗曲线控制供热、制冷的能源消耗，当消耗过高或过低时会产生报警,从而保证控制的精确性和连续性。
3.2.10.6 记录功能
趋势记录
包括在指定时间间隔内收集、存储测量值,为以后的分析和报表作准备，系统可用小间隔记录控制设定等短过程,或用大间隔记录能量消耗等长过程.
历史记录
用于收集、存储系统发生的事件的信息，包括报警发生的操作人员处理的日期、时间、维护人员。
TAC MMI系统有广泛的报表参数范围，可以自由选择所需输出的信息.
3.2.10.7 报表
报表生成器是基于MICROSOFT EXCEL的独立的WINDOWS程序，能编辑和产生由趋势记录的数值，操作者可以容易地选择报表的形式和内容。
有多种报表方式，如数表、柱状图、XY坐标图等.
TAC MMI报告生成器可以生成设备运行状态、数值、报警状态、累计值、趋势等多种形式的内容,可根据需要输入文本和采集的数据，还可包括必要的数据修正指令。
本次报价中不含MICROSOFT EXCEL正版软件,需甲方自备。
3.2.10.8 工具箱
彩色图形、编辑图
这是一个独立的WINDOWS程序，可以根据需要设计和个性化彩色图象。
IPCL编辑器
现场编程，有很大的灵活性。
数据库生成器
可以有效、有条理地收集、编辑系统产生的所有信息,对系统设计者有很大帮助，并可重复使用、复制、编辑已生成的应用程序。
3.2.10.9 INTERNET访问
TAC提供了通过INTERNET和INTRANET访问基于WEB信息的手段。用户只要安装有IE和MS Excel，就可以通过INTERNET和INTRANET访问图表生成器所生成的数据和TAC的测量值。不论用户身处何方，都可以快速取得所需要的信息。
3.2.11 通讯网络
通过一条屏蔽或非屏蔽双绞线将中央控制站和分站连接起来，总线加延伸器组成区域网，以数字的形式进行传输。
3.2.12 区域控制器
3.2.12.1 TAC 400 控制器
TAC 400是一类可编程控制器的统称，具有通讯功能，是为暖通和空调系统控制设计的。TAC 400 控制器提供全面的HVAC暖通空调功能，包括循环控制、控制曲线、时间控制、报警管理等等。TAC 400控制器本身没有输入和输出点,需与 400系列I/O模块配合使用.TAC 401 可支持多达10个I/O模块。扩展的I/O单元也连接至网上，一个I/O单元仅与一个控制器相连。
TAC 400以微处理器为基础，由安装在一起的端子部分和电子部分组成。TAC 400通过其I/O模块与多种前端传感器/变送器和被控装置连接.
TAC 400控制器使用图形编程工具TAC cu 而使编程和操作简单方便。
TAC 400可直接连接到中央系统TAC,也可以通过Modem连接。
就地使用的TAC OP 操作盘可以连接至TAC。TAC OP 是小型操作终端，通过面板与控制器进行连接。使用TAC OP 可检查点的状态、执行手动超越控制、检查测量值、调整设定点等等。操作功能通过菜单来选择，使用通道密码进入控制单元，也可进入同一网络中的其它TAC单元。TAC OP 操作盘带有一个显示器和几个按键,用于读取数据和改变设置。操作盘可以安装在控制柜前面或作为便携式终端使用。
TAC 控制器用Lon Works TP/FT-10以78kbps速率相互通讯。多个控制器可以形成一个网络并交换数据。
当连接至TAC 中央系统时，风扇、泵及恢复单元等的工作状态均可以以彩色图形或打印报告形式监控。温度和警报均可以读取,而设置值、时间设定也可根据需要改变.
实时时钟以年、月、日、星期 、小时、分、秒的形式提供日期数据。万一电源发生故障，内置的电容器可以维持时钟运行至少72小时。
4 中央工作站
本工程设计2个操作站系统，一个为主操作站，在综合控制室内,可对整个系统实行监控，并可完成历史数据保存,趋势图，报表生成等功能；另一个操作站在冷冻站，主要监控冷冻系统及整个系统；

微机处理器：为INTEL PentiumIII800
内存：64M
硬盘：10GB
磁盘驱动器:1。44MB 3。5"
高速CD—ROM
键盘：104键通用键盘及专用功能键盘
显示器平面直角,逐行扫描,低辐射，19” Super VGA彩显，
系统配置完成后，留有二条PCI/ISA插槽作为备用;
定位器：MICROSOFT鼠标器
打印机:HP 6L打印机
软件配置
操作系统 WINDOWS 2000/NT WINDOWS 98等
串行通讯协议：RS485
网络通讯协议：TCP/IP；IPX/SPX
采用最新技术的视窗图形用户界面，形象地监控各机电设备，有关的图形是动态显示，将采集到的模拟量/数字量等数据在图形相位置中实时显示运行工况.
采用多任务、多用户实时操作系统方式，操作员可在屏幕上观察不同的任务视窗信息，并在视窗之间进行切换。收集和分析采样数据，系统自动生成图表，包括历史数据、进行数据传输。
通讯网络
通过一条屏蔽双绞线将中央控制站和各分站连接起来组成区域网(分站总线)，以数字的形式进行传输。
中央控制计算机可显示整个大厦的楼层平面图、各系统工艺流程图、自动控制系统图等,直观显示受控设备的位置,同时自动记录各种参数、状态、报警、记录启停时间、累计运行时间，可预定、调整日程功能表以及节能控制,并记录其它历史数据等。一旦报警，显示器立即显示相的图形界面,系统记录报警时间和地点，并自动在打印机上输出打印报告，可设置系统报警类别的优先权，按轻重缓急来处理异常事件.
