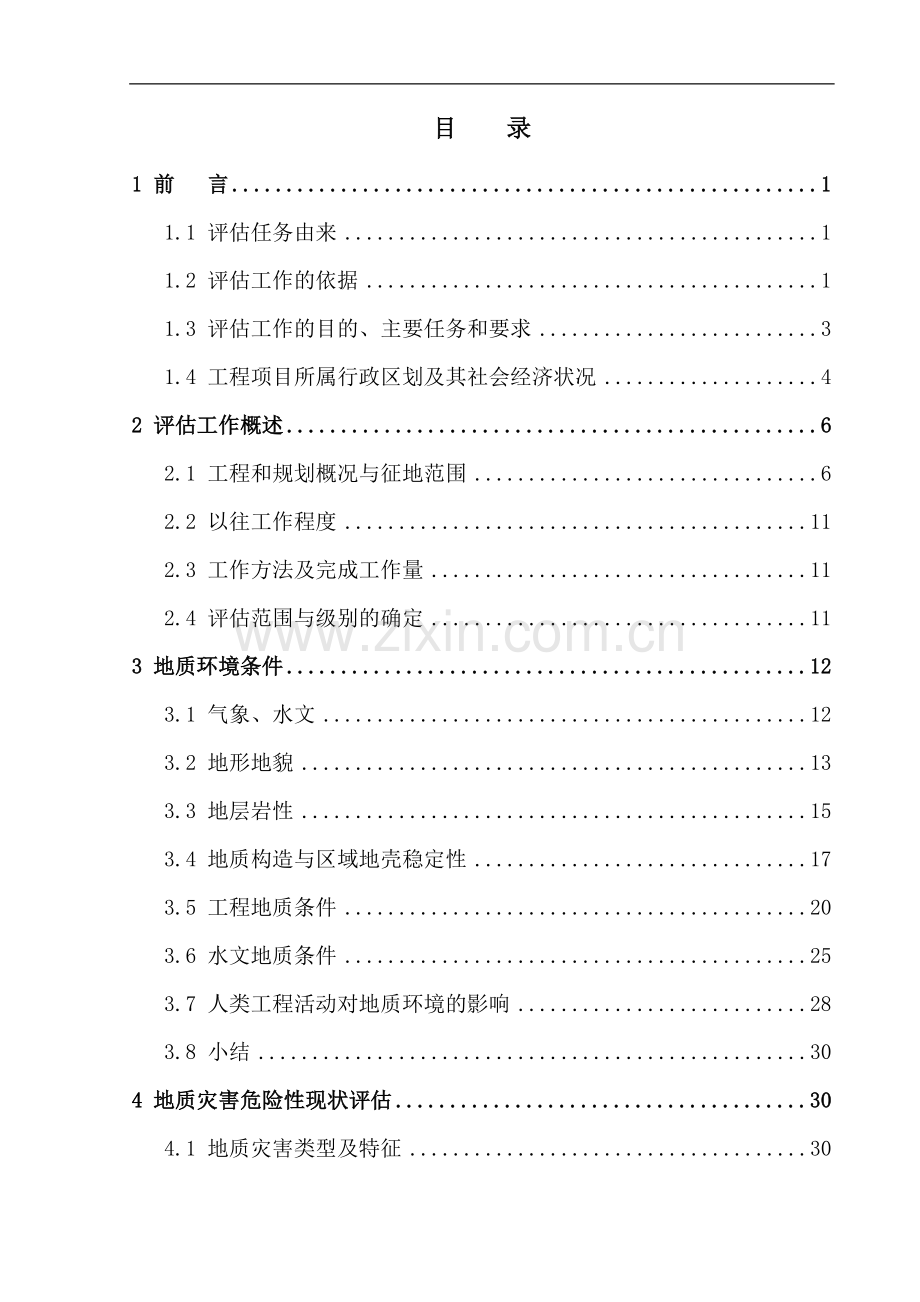

3000t/d新型干法水泥熟料生产线技改工程建设项目地质灾害危险性评估报告书 66目 录1 前 言11.1 评估任务由来11.2 评估工作的依据11.3 评估工作的目的、主要任务和要求31.4 工程项目所属行政区划及其社会经济状况42 评估工作概述62.1 工程和规划概况与征地范围62.2 以往工作程度112.3 工作方法及完成工作量112.4 评估范围与级别的确定113 地质环境条件123.1 气象、水文123.2 地形地貌133.3 地层岩性153.4 地质构造与区域地壳稳定性173.5 工程地质条件203.6 水文地质条件253.7 人类工程活动对地质环境的影响283.8 小结304 地质灾害危险性现状评估304.1 地质灾害类型及特征304.2 地质灾害危险性现状评估335 地质灾害危险性预测评估335.1 工程建设和运营引发或加剧地质灾害危险性的预测335.2 岩土工程与环境地质问题425.3 工程建设可能遭受地质灾害危险性的预测455.4 小结456 地质灾害危险性综合分区评估及防治措施466.1 地质灾害危险性综合评估原则466.2 地质灾害危险性综合分区评估476.3 地质灾害防治措施546.4 建设用地适宜性分区评估567 结论与建议577.1 结论577.2 建议60附件: 1、委托书2、地质灾害危险性评估单位资质和评估项目备案登记表3、*省经委关于做好*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改项目前期工作的通知4、*省工业和信息化委关于同意*县金塬建材有限公司日产3000吨新型干法水泥熟料生产线技改项目前期工作延期的复函5、地质灾害危险性评估报告评审意见及专家评审意见书6、地质灾害危险性评估野外作业验收表附图：1、*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程建设项目地质灾害分布图（图号01，比例尺1:2000）2、*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程建设项目地质灾害危险性综合分区评估图（图号02，比例尺1:2000）*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程建设项目地质灾害危险性评估报告书1 前 言1.1 评估任务由来*县金塬建材有限公司地处*县金钟镇以礼村，于1998年建成投产，年生产水泥20万吨，主要生产PC32.5级复合硅酸盐水泥，PO42.5级普通硅酸盐水泥。随着*县工业经济的快速发展，许多大型项目的开工，旅游及经济建设的不断发展，*县水泥消耗量正逐年增加，特别是随着公路交通及大型电站的建设，对高标号新型干法水泥的需求量增加较快。与此不相适应的是*县目前的水泥产量、质量及品种均不能完全满足经济建设的要求。因此，*县金塬建材有限公司根据国家和*省水泥工业产业政策，结合公司自身的条件及市场需求，拟建3000t/d新型干法水泥熟料生产线技改工程，为了工程项目建设的需要，受*县金塬建材有限公司技改项目建设指挥部的委托，中国有色金属工业昆明勘察设计研究院承担了“*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程建设项目地质灾害危险性评估”任务，并于2010年3月2日签定了“评估合同”、接受了委托。1.2 评估工作的依据1、主要依据1）评估合同、委托书。2）*省经委关于做好*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改项目前期工作的通知（技术2008296号），*省经济委员会，2008年12月15日。3）*省工业和信息化委关于同意*县金塬建材有限公司日产3000吨新型干法水泥熟料生产线技改项目前期工作延期的复函（技创201040号），*省工业和信息化委员会，2010年2月5日。4）*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改项目勘测定界图，*省国土资源厅建设用地事务中心,2009年12月。5）*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改项目总平面布置图，四川省科力建材设计有限责任公司，2010年2月。2、主要执行的技术标准1）地质灾害防治条例（国务院令第394号），2003年11月24日。2）关于加强地质灾害危险性评估工作的通知（云国土资环【2004】267号）及附件1-6（以下简称“通知”），2004年6月21日。3）关于印发*省地质灾害危险性评估工作管理暂行办法的通知，*省国土资源厅，2006年2月15日。4）一、二级建设项目地质灾害危险性评估报告审查规定的通知（云地灾研【2006】2号），*省地质灾害研究会，2006年6月9日。5）*省地质灾害研究会关于加强地质灾害危险性评估管理工作有关规定的通知（云地灾研【2009】2号），*省地质灾害研究会，2009年10月19日。6）岩土工程勘察规范（GB500212001），（2009版）。7）中国地震动参数区划图（GB18306-2001）。3、收集和利用的有关资料1）中华人民共和国区域水文地质普查报告（东川幅，1:20万），*省地质局水文地质工程地质队，1980年7月。2）*县金塬建材有限公司关于技改年产90万吨旋窑水泥熟料生产线项目可行性研究报告，*省设计院，2010年1月。3）*县志，*省*县志编纂委员会编纂，*人民出版社出版发行，1993年7月；4)*年鉴，*县人民政府地方志办公室编，德宏民族出版社，2007年9月。1.3 评估工作的目的、主要任务和要求1、目的通过对评估区地质环境条件、地质灾害调查，进行地质灾害危险性评估，为该项工程的征地、设计和地质灾害防治等工作提供技术依据。2、任务和要求1）基本查明评估区内气象、水文、地形地貌、地层岩性、地质构造、不良工程地质问题、地下水、植被等地质环境条件和人类活动及其对地质环境的影响程度。重点查明评估区内岩（土）体类型、冲沟、岩溶、土洞及其分布范围或发育程度。2）基本查明评估区内地质灾害类型、分布、规模、稳定程度、活动特点、主要诱发因素及其对工程建设与使用的危害程度，进行地质灾害危险性现状评估。重点调查、评价评估区内采石场开挖所形成的潜在不稳定边坡对工程建设和使用的影响。3）根据地质环境条件和地质灾害情况，结合拟建工程特点，分析建设项目在建筑施工和运营过程中可能诱发的地质灾害类型、位置、规模及其对工程和环境的危害及加剧已有地质灾害的可能性，进行地质灾害危险性预测评估。重点预测场地整平施工可能诱发的地质灾害、岩溶、土洞对拟建工程的影响和半挖、半填地基不均匀沉降等岩土工程问题及项目运营过程中对地质环境的影响。4）对评估区进行地质灾害危险性分区评估和综合评估，并评价拟征用地对项目工程的适宜性。5）针对评估区内地质灾害的现状和潜在危险性对项目工程的危害或影响及项目运营过程中对地质环境的影响，提出防治措施和建议。1.4 工程项目所属行政区划及其社会经济状况*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改项目位于*县城北东约10km处的青石山小地嘴，行政区划上隶属于*县金钟镇华泥村民委员会管辖。*县位于滇东北乌蒙山主峰地段，地处长江中上游，地跨东经1030310355，北纬25482704，东临宣威市、贵州省威宁县，南接沾益县、寻甸县，西连东川区、巧家县，北毗鲁甸县。全县国土面积5854km2，山区面积占95.7。境内最高海拔大海梁子牯牛寨4017m,最低海拔小江四级电站695m，相对高差3322m，县城驻地海拔2126m。G213国道由南向北穿过县境，G85高等级公路从县城西北部边缘通过，县、乡级公路呈网状分布，拟建项目区距*县城扯戛乡村公路约1km，距*县城者海公路约5.5km，距高等级公路入口约12.5km，交通方便（见图1.4）。据*年鉴（2007）：2006年末，全县辖8个镇、15个乡、15个社区居民委员会、361个村民委员会。全县总人口93.58万人，其中：男性50.11万人，女性43.47万人；非农业人口2.89万户7.25万人，人口出生率14.06，人口密度160人/km2。全县实现生产总值66.8亿元，按可比价计算，比上年增13.0；地方财政一般预算收入为4.1亿元，增10.8；固定资产投资完成29.7亿元，增35.7；社会消费品零售总额完成8.9亿元，增14.0；城镇居民人均可支配收入为9018元，农民人均经济纯收入为1415元。金钟镇为县城所在地，2006年末，全镇辖37个村(居)民委员会、363个村民小组，3.79万户、13.28万人，其中男性6.86万人，女性6.42万人。非农业人口9928户2.61万人，人口出生率14。辖区国土面积556km2，境内最高点海拔3034m，最低点海拔1700m，镇政府驻地海拔2212m。总耕地面积7.02万亩，其中水田2.36万亩，旱地4.66万亩。全年播种面积16.32万亩，其中：粮食作物10.66万亩，总产1756万；经济作物7302.5亩，其中：烤烟面积6500亩，总产55.76万，总产值644.3万元，亩产值991.23元。乡镇企业3050个，从业人员1.47万人，总收入8.27亿元，总产值7.05亿元。工农业总产值2.33亿元，农村经济总收入2.91亿元，农民人均纯收入为1412元。评估区位于*盆地北东部边缘，距离县城约10km，地势总体北高南低，交通较方便。华泥村有1198户4772人，当地村民以种植业和运输业为主，有少量采石活动，人均纯收入较高。2 评估工作概述2.1 工程和规划概况与征地范围2.1.1 工程和规划概况*县金塬建材有限公司日产3000t新型干法水泥熟料生产线技改工程的建设，将促进*省和*地区水泥工业结构的优化和升级、提高*省和*地区旋窑水泥产量、弥补淘汰立窑后的水泥厂市场缺口，满足*省和*地区等市场定位地区经济发展对优质、高性能水泥的需求。本项目设计规模为：日产熟料3000t，年产熟料93万t；窑年运转率：85%，310d/a；水泥：年产130万t，产品品种为：年产PC32.5级复合硅酸盐水泥100万t，PO42.5级普通硅酸盐水泥30万t。*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程位于金钟镇华泥村青石山小地嘴，根据可行性研究报告及厂区总平面布置图，本项目主要建（构）筑物包括：原料系统、烧成系统、水泥储存系统、袋装水泥自动包装系统、余热发电锅炉水处理系统、汽轮发电机房及锅炉水处理、机修车间及仓库等设施。生活设施包括行政办公大楼、水池、篮球场、停车场等建（构）筑物。拟建厂区内规划建（构）筑物指标详见表2.1.1，总图经济技术指标见表2.1.2。规划建（构）筑物指标 表2.1.1编号建（构）筑物名称层数1余热发电锅炉水处理系统12汽轮发电机房及锅炉水处理13机修车间及仓库14立磨房15旋风分离器房16立磨风机房17-17-4烟囱8窑尾布袋除尘器19高温风机房110余热发电锅炉房111增湿塔12-112-2引风机房113窑尾214窑中15窑头416生料均化库217中控室318窑头布袋除尘器119煤粉制备420砂岩、石灰石、铁矿石堆棚121粘土堆棚122原煤堆棚123-123-2熟料库324矿渣石膏库25循环水池126-126-2熟料磨27-127-2控制室128-128-6水泥库29包装房130袋装水泥自动包装系统131篮球场32水池33行政大楼334停车场 总图经济技术指标表 表2.1.2编号指 标 名 称单 位本期扩建后1厂区用地面积ha4.942建（构）筑物占地面积m2206003堆场及室外操作场地面积m287004建筑系数%32.755道路及广场用地面积m2278006场地利用系数55.927绿化设施用地面积ha1.98绿地率15.839建筑面积m26230010容积率0.5211行政福利设施用地率1.0项目总占地8.539ha（128亩），根据厂区平面布置图，本期厂区用地面积4.94ha，建（构）筑物占地面积20600m2，其余为备用地，预计总投资36214万元，其中：建设投资33577万元，建设期利息551万元，流动资金2175万元。目前，该项目已完成可行性研究报告，并由*省工业和信息化委员会批准立项（见附件），正在办理其它相关手续及勘察、设计等前期工作。*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程，位于*县城北东约10km的金钟镇华泥村青石山小地嘴，拟征地范围内地势总体北高、南低，最高点位于拟征地北西部边界，高程2268.20m，规划厂区最高点位于拟征地中部，高程2217.00m，最低点位于拟征地南部边缘，高程2158.10m，拟征地范围最大相对高差110.1m，拟建厂区最大相对高差58.9m；地形坡度：628，冲沟两岸较陡，坡度5280。拟征用地北部为备用地，暂不整平，南部规划厂区建设场地拟分3台整平，设计整平标高分别为：2185.00m、2180.00m、2165.00m，共设置34个建（构）筑物或场地。道路顺自然斜坡修建。规划区内主要建（构）筑物分别叙述如下，其总图规划详见附图02。1、2185.00m平台位于规划厂区北部，现状地形总体北高、南低，中部高、东西两边为冲沟区，相对较低；最高点位于本地段北中部山脊，高程2217.00m；最低点位于本地段南西边界C1冲沟沟床，高程2172.00m。最大挖方高度32m，最深填方13m。余热发电锅炉水处理系统（1）、汽轮发电机房及锅炉水处理（2）、机修车间及仓库（3）、立磨房（4）、旋风分离器房（5）、立磨风机房（6）、烟囱（7-17-2）、窑尾布袋除尘器（8）、高温风机房（9）、余热发电锅炉房（10）、增湿塔（11）、引风机房（12-1）、窑尾（13）、窑中（14）、生料均化库（16）等设施位于该平台内。设计建筑物最高35m（烟囱），一般为1-2层。2、2180.00m平台位于规划厂区中部，现状地形北部、北东部高，最高点高程2200m；南西低，最低点高程2169m。最大挖方高度20.0m，最深填方11.0m。烟囱（7-37-4）、引风机房（12-2）、中控室（17）、窑头布袋除尘器（18）、粉煤制备（19）、砂岩、石灰石、铁矿石堆棚（20）、粘土堆棚（21）、原煤堆棚（22）等设施位于该平台内。设计建筑物最高35m（烟囱），一般为1-4层。3、2165.00m平台位于规划厂区南部，现状地形北部、中西部高，最高点高程2186m；南部低，最低点高程2158.10m。最大挖方高度15m，最深填方6.9m。熟料库（23-123-2）、矿渣石膏库（24）、循环水池（25）、熟料磨（26-126-2）、控制室（27-127-2）、水泥库（28-128-6）、包装房（29）、袋装水泥自动包装系统（30）、篮球场（31）、水池（32）、行政大楼（33）、停车场（34）等设施位于该平台内。设计建筑物最高3层（熟料库、行政大楼），一般为1层。2.1.2 征地范围拟征建设用地位于*盆地北东部边缘，华泥村青石山小地嘴，征地范围地理坐标为：东经10319451031952，北纬262826262852，征地面积8.539ha（128亩）（见照片2.1-1、2.1-2及附图01）。拟征地范围照片2.1-1 拟征建设用地照片2.1-2 拟征用地东南2.2 以往工作程度1、*省地质局水文地质工程地质队，曾在*地区进行过区域水文地质普查，并于1980年提交了中华人民共和国区域水文地质普查报告（东川幅，1：20万）。2、*省设计院对建设用地进行了野外调查，编制并提交了*县金塬建材有限公司关于技改年产90万吨旋窑水泥熟料生产线项目可行性研究报告。2.3 工作方法及完成工作量本次评估，在接受委托后，成立了评估小组，立即收集前人资料及拟征地区勘测定界图、项目可行性研究报告和建（构）筑物布置平面图，于2010年3月2日通过现场踏勘，结合实际，分析研究前人有关资料，编制了“评估工作设计纲要”，并于2010年3月4日3月5日开展野外工作。针对评估区和建设用地地质环境条件及厂区建（构）筑物平面布置，采用穿越和追索相结合的工作方法，进行地质环境条件、地质灾害及社会调查，采用手持式GPS与地形、地物、地质罗盘相结合定位，完成各类调查点20个，测绘工程地质剖面5条（合计2402m），地质环境条件和地质灾害调查面积0.4811km2。2010年2月6日转入室内资料整理，于2010年4月8日编制完成“评估报告书”及相关图件。2.4 评估范围与级别的确定2.4.1 评估范围根据“评估技术要求”的有关规定，结合建设工程实际，此次评估工作以建设用地范围为中心，考虑到地质灾害及不良地质现象对其影响的可能性，及项目建设和投入使用后对周围地质环境影响的可能性，评估范围以建设项目征地范围为中心适当外扩，南部、东部、北部和西部均以第一稳定斜坡为界，外扩100200m。评估区地理坐标为：东经10319411031959，北纬262822262858，实际评估面积0.4811km2（见照片2.1-1、2.1-2及图02）。2.4.2 评估级别评估区位于*断陷盆地北东部，处于岩溶化山地斜坡与断陷盆地边缘的复合地带，地形坡度：628，冲沟两岸较陡，坡度5280，区内最大相对高差191m，地形地貌条件中等复杂。评估区南部、东南部及中部岩（土）体主要为第四系耕植土（Qpd）、冲洪积层（Qal+pl）、坡残积层（Qdl+el），西部、北部、东北部为二叠系下统栖霞茅口组（P1q+m）灰岩，岩（土）体工程特性一般较好，局部较差。现状地质灾害危险性中等小。不良工程地质问题有冲沟、岩溶、土洞、红粘土；工程地质条件中等，局部较差。地下水类型有孔隙水、岩溶水，水文地质条件属中等类型。破坏地质环境的人类工程活动一般。评估区所在区域地质构造复杂，属地震活动相对频繁、较强烈地区，区域上曾发生过7.5级地震（1733年8月2日发生于东川紫牛坡，震中坐标为：东经1031、北纬262），地震基本烈度为8度，地震动峰值加速度0.20g，地震动反应谱特征周期为0.4s。根据云国土资环【2004】267号文关于加强地质灾害危险性评估工作的通知附件2的规定划分，其地质环境条件复杂程度总体属于复杂。拟征用地规划用于3000t/d新型干法水泥熟料生产线技改工程建设，为大型水泥厂，属于重要建设项目。根据云国土资环【2004】267号文关于加强地质灾害危险性评估工作的通知附件1的规定，将“*县金塬建材有限公司3000t/d新型干法水泥熟料生产线技改工程建设项目地质灾害危险性评估”等级确定为一级。3 地质环境条件3.1 气象、水文 3.1.1 气象评估区所在的*县，位于我国大陆低纬度地带，是受河流切割比较破碎的高原地形，由于受地势、海拔和大气环流的影响，属南温带季风气候，冬季和夏季气温比滇中、滇东低，比滇东北稍高。由于地形起伏大，气温垂直分带明显，形成典型的立体气候。年平均气温12.7，最冷月1月平均气温4.07，最热月7月平均气温19.0，最高绝对气温35.0。日照时数达2084.6h，日照百分率47。全年无霜期216天。年平均降雨量817.7mm；降水量季节分配极不均匀，每年11月至次年5月的冬春季节，降水量93.6mm，占全年的11.4，此为干季；每年5月下旬至10月下旬，降雨量平均727.4mm，占全年88.6，是为雨季；最大月降雨量202.4mm（2001年7月），一日最大降水量49.8mm（2001年7月8日），年最多风向为东南风，最大风速可达16.7m/s，年均风速3.2m/s，静风频率约35。项目所在的*县金钟镇，年平均气温12.6，最高气温31.4，最低气温-17.02；年平均降雨量817.7mm，最大降雨量1158mm，最大积雪深度24cm；主导风向东南风，年平均无霜期210天，年日照时数2109.8h。3.1.2 水文评估区属于长江流域、金沙江水系。*盆地的地表水体主要有以礼河和易通河。以礼河为金沙江的一级支流，水源来自毛家村水库，总体由南向北流经*盆地西部，在巧家县金塘注入金沙江，全长122km，平均流量15.9m3/s，最大流量422m3/s，整个*盆地地表水体均通过以礼河自然排泄。易通河为一条人工河，水源引自毛家村水库，上、中游自西向东流至华泥村以南后，转为自东向西流过评估区南部，在鱼洞村汇入以礼河（图3.1.2）。两河流均距评估区较远且低于评估区，对拟建工程无影响。评估区内无河流、湖泊、水塘分布，仅发育C1、C2两条冲沟，其分布特征详见3.5.2节。3.2 地形地貌3.2.1 区域地貌评估区所在的区域地貌总体处于*断陷盆地、岩浆岩构造侵蚀山地和岩溶化山地的复合地带。评估区东南为*断陷盆地边缘，西部、北部、东北为岩溶化山地，北东为岩浆岩构造侵蚀山地。*断陷盆地为一北东向延伸的狭长形盆地，该盆地长约10km，宽约35km，面积53km2。盆地地面平均高程2109m，地势较平坦，NE略高，SW略低，最低点为盆地西北部易通河与以礼河交汇处，相对高差20m左右。盆地四周环山，山岭走向与构造线方向一致，多呈NE向延伸。山前洪积扇裙广布，尤其在南部山麓与谷口地带宽达1000m，向盆地倾斜，坡度约5。*县城位于盆地中南部边缘，坐南朝北，背靠金钟山，北朝平坝区。3.2.2 评估区地形地貌评估区位于*断陷盆地北东部，处于岩溶化山地斜坡与*断陷盆地边缘的复合地带，地形坡度628，冲沟两岸较陡，坡度5280，地势北部、西部、东北高，南部、东南部低。评估区内最高点为西北部，高程2340m，最低点为评估区南部边界，高程2149m，最大相对高差191m。拟征用地位于评估区中部，地面高程变化于2268.20m2158.10m之间，最大相对高差110.1m，拟规划厂区位于征地南半部，东西两边为冲沟，冲沟之间为第四系坡残积层，高程变化于2217.00m2158.10m之间，最大相对高差58.9m。3.3 地层岩性3.3.1 区域地层*盆地四面环山，盆地四周及盆地基底主要由泥盆系、石炭系、二叠系等地层构成，而盆地内则堆积有厚度较大的第四系冲洪积层。各地层的岩性、分布特征详见表3.3.1。区域地层一览表 表3.3.1界系统组代号厚度（m）岩 性 描 述分布范围新生界第四系冲洪积层Qal+pl254黄色、灰黄色、灰色、褐灰色、深灰色圆砾层夹粘土层整个盆地的浅部古生界二叠系上统玄武岩组P2600深灰色致密状玄武岩、杏仁状玄武岩盆地南部和东部下统栖霞茅口组P1q+m309657灰色、深灰色生物淀晶灰岩、淀晶鲕状灰岩盆地周边及盆地基底梁山组P1l859灰黄色细粒石英砂岩、页岩夹黑色炭质页岩盆地四周和盆地基底石炭系C91190浅灰色、灰白色骨屑灰岩，鲕状灰岩夹白云质条纹灰岩、白云岩，下部含泥质、底部夹石英砂岩及煤线是构成盆地基底的主要岩层泥盆系上统宰格组D3zg94457上部：灰、灰白色粉晶灰岩夹白云岩，下部：灰、深灰色白云岩、夹泥质白云岩、同生角砾状白云岩及泥岩中统海口组D2h6灰白色石英砂岩、石英杂砂岩、夹粉砂岩盆地东部3.3.2 评估区地层根据“区域水文地质普查报告”及野外实际调查，评估区地层主要有第四系坡残积层（Qdl+el）、冲洪积层（Qal+pl）；二叠系下统栖霞茅口组（P1q+m）。各地层的主要岩性特征、分布见表3.3.2。评估区地层一览表 表3.3.2 界系统组代号厚度（m）岩 性 描 述新生界第四系耕植土QPd0.4-0.6褐红色，湿，松散，由粉质粘土含碳酸盐岩碎石组成，含植物根系，可塑状态，土质结构疏松。主要分布于评估区东南部平缓处地表坡残积层Qdl+el0-30褐红、棕红色粘土含碎石，可塑硬塑状态，碎石和角砾含量一般510，成分主要为碳酸盐岩。主要分布于评估区中部、东南部平缓处冲洪积层Qal+pl12灰色、深灰色砾石层夹薄层粉质粘土。砾石成分为强中等风化玄武岩、碳酸盐岩、硅质砂岩，一般呈浑圆状，粒径一般2060mm，粘性土、砂类充填，稍密中密状态。主要分布于评估区南部平缓处和C1、C2沟床古生界二叠系下统栖霞茅口组P1q+m309-657灰色、深灰色生物淀晶灰岩、淀晶鲕状灰岩。分布于评估区西部、东北部、北部斜坡3.4 地质构造与区域地壳稳定性3.4.1 地质构造评估区所在区域位于扬子准地台西缘、康滇地轴东侧，属滇东台褶带*台褶束。受多期次构造运动的影响，原准地台的基底断裂复合，新生断裂进一步发育，形成了一系列断裂和褶皱构造，主要划分为经向构造带（小江断裂）、纬向构造带（*断裂）、华夏系构造带（金牛厂矿山厂断裂、乐业向斜）、新华夏系构造带（鲁纳断裂、务德断裂、刘家山向斜），以及上述构造相互干扰，改造的形变联合复合构造（图3.4.1）。评估区位于塘房断裂与热水塘断裂之间、乐业向斜西翼。塘房断裂：位于岔河背斜东翼，南止于*盆地，向北伸入鲁甸幅与翻身村断裂相接。走向北东40，倾向南东，倾角6080，断裂线呈舒缓坡状，破碎带宽5080m，以细角砾岩为主，砾径0.12cm，钙质胶结，显示压扭性断裂特征。热水塘断裂：走向与*断裂基本一致，延向北东70，断陷盆地北部边界，断裂性质为先压后张。乐业向斜：位于*盆地东北部，轴向北东30，向北延伸至鲁甸，南部被*东西向断裂所切。轴部由J3pJ1-2zl组成，两翼为T3xP1m等地层。西北翼倾角陡，东南翼倾角缓；轴部陡而翼部缓，为不对称长轴向斜。3.4.2 评估区地质构造评估区位于塘房断裂与热水塘断裂之间、乐业向斜西翼。评估区内未见断裂构造通过，岩层褶皱不明显，总体为向北东倾斜的单斜构造。岩层走向N2030W，倾向NE，倾角16。评估区内岩石节理、裂隙较发育，总体以“X”型发育为特征，详见表3.4.2。节理裂隙统计表 表3.4.2 节理编号岩性产状延伸情况(m)分布频率(条/m)力学性质第一组(J1)石灰岩走向N46E，倾向NW，倾角67走向：1.52.0倾向：0.81.012压扭性第二组(J2)走向N20W，倾向SW，倾角77走向：1.01.2倾向：0.61.013张扭性3.4.3 新构造运动及地震评估区所在区域新构造运动较为活跃，以断块差异升降运动为主，并有继承性、间歇性、更新性；主要控制性断裂小江深断裂有活动迹象，并伴有新的褶皱及断裂形成；新构造运动类型为穹状强烈隆起型。从整个区域上分析，地质构造复杂，新构造运动及地震活动表现较为频繁，震级亦大。据*县地震局1733年8月至2005年8月资料统计，*县境内共发生大小地震29次，其中3.85.5级地震25次，占86.2；6.06.5级地震3次，占10.3；7.5级地震1次，占3.5。2005年8月5日，*县境内发生5.3级地震，17个乡镇3.4万户12.9万人不同程度受灾，直接经济损失3.7亿元。历次地震均有不同程度的屋瓦震落、房屋倾倒和人员死伤。根据中国地震动参数区划图（GB18306-2001）划分，评估区所在的区域地震基本烈度为8度，地震动峰值加速度0.20g。3.4.4 区域地壳稳定性评估区所在区域新构造运动较为活跃，地质构造复杂，地震活动相对频繁、较强烈，地震基本烈度为8度，属于地壳较不稳定的地区。3.5 工程地质条件3.5.1 岩土体类型及其工程地质特征根据评估区地层的岩性、成因、岩体结构类型及力学强度，将评估区内分布的岩（土）体划分为2个工程地质岩组，即：耕植土、粘性土、砾石多层土体和较硬层状结构强岩溶化碳酸盐岩岩组，各岩组的工程地质特征、分布见表3.5.1。工程地质岩组及其特征表 表3.5.1 工程地质岩组地层代号岩土体结构类型岩性组合工程地质特征主要地质灾害及岩土工程问题分布范围编号名称耕植土、粘性土、砾石多层土体Qpd散体结构耕植土褐红色，湿，松散，由粉质粘土含碳酸盐岩碎石组成，含植物根系，可塑状态，土质结构疏松。厚度0.40.6m土质结构疏松，力学性质差，不宜作为浅基础持力层直接利用。沟岸坡在水浸泡和冲刷下有垮塌危害，基坑开挖易引发滑坡或变形主要分布于评估区东南部平缓处地表Qdl+el粘土、碎石褐红、棕红色粘土含碎石，可塑硬塑状态，碎石和角砾含量一般510，成分主要为碳酸盐岩。厚度0-30m主要分布于评估区中部、东南部平缓处Qal+pl粉质粘土、砾石灰色、深灰色砾石层夹薄层粉质粘土。砾石成分为强中等风化玄武岩、碳酸盐岩、硅质砂岩，一般呈浑圆状，粒径一般2060mm，粘性土、砂类充填，稍密中密状态。厚度12m粉质粘土属高压缩性土，不能作为桩基础的桩端土持力层；砾石层土质强度较高，是较好的基础持力层和下卧层。由于砾石顶部土体强度偏低，它们的存在，导致地基土质不均匀，容易引起建（构）筑物基础的不均匀沉降，基坑开挖易引发滑坡或变形分布于评估区南部平缓处和C1、C2沟床较坚硬层状结构强岩溶化碳酸盐岩岩组P1q+m层状结构生物淀晶灰岩、淀晶鲕状灰岩岩石较坚硬，性脆，力学强度较高，岩石中等风化，全强风化带不发育，地下溶隙、溶孔较发育。厚度309657m挖方边坡若处治不当，可能产生岩体局部小规模滑坡及崩塌、滚石灾害；溶隙、溶孔的存在，对地基稳定影响较小，主要影响挖方边坡的稳定，区域内该岩层管道式岩溶较发育，岩溶塌陷对建（构）筑物基础稳定有不利影响分布于评估区西部、东北部、北部斜坡3.5.2 不良地质现象及工程地质问题1、冲沟经调查，评估区内主要发育有2条冲沟（C1、C2），它们均属壮年期冲沟，其主要特征和对拟建工程的危害程度分析如下：1）C1冲沟：位于拟征地的西部边缘，汇水面积0.64km2，沟床总体走向南北向，主沟床长680m，规模为小型，落差101m，平均纵坡比148.5，横断面呈宽“V”字型，沟体切深一般525m。沟两岸植被以人工林为主，覆盖率约为20。岸坡坡度5270，沟床坡度10左右。沟床中右岸局部基岩裸露，左岸为第四系坡残积层，沟中有少量砾石、粘性土分布。沟床及岸坡地表为、岩组，岩石中风化。调查时无水，为干沟，冲沟中无滑坡、崩塌等地质灾害分布，现状岸坡较稳定（见照片3.1）。引发泥石流灾害的可能性小，危险性小。C1冲沟照片3.1 C1冲沟上游2）C2冲沟：位于拟征地的东部边缘，汇水面积1.20km2，沟床总体走向南北向，主沟床长1.57km，规模为中型，落差180m，平均纵坡比114.6，横断面呈宽“V”字型，沟体切深一般625m。沟两岸植被不发育。岸坡坡度5280，沟床坡度8左右。沟床左岸中上部及冲沟上游基岩裸露，左岸中下部及右岸为第四系坡残积层，沟中有少量砾石、粘性土分布。沟床及岸坡地表为、岩组，岩石中风化。调查时无水，为干沟，冲沟中无滑坡、崩塌等地质灾害分布，现状岸坡较稳定（见照片3.2）。引发泥石流灾害的可能性小，危险性小。C1、C2冲沟在拟征用地南部汇合，经实际调查，两冲沟多年未发生泥石流、滑坡等自然灾害，现状岸坡较稳定。C2冲沟照片3.2 C2冲沟中部2、岩溶在评估区西部、东北部、北部分布有二叠系下统栖霞茅口组（P1q+m）灰色、深灰色生物淀晶灰岩、淀晶鲕状灰岩，厚层状，质地较纯。区域内上述层位岩溶较发育，多呈管道式。评估区内仅见石芽、小溶隙、溶孔（见照片3.3）。1）溶隙、溶孔：通过对评估区内栖霞茅口组（P1q+m）分布区的调查，地表溶隙、溶孔延伸一般14m，宽0.010.2m，红粘土充填，深部可能存在隐伏溶洞。它们对建（构）筑物地基稳定和挖方边坡的稳定有一定影响，危险性中等。2）石芽：栖霞茅口组（P1q+m）灰岩分布区，石芽广泛分布，与溶隙相间，出露于地表，延伸深度14m，其间充填红粘土。石芽分布区，地基不均匀，对建（构）筑物基础的
