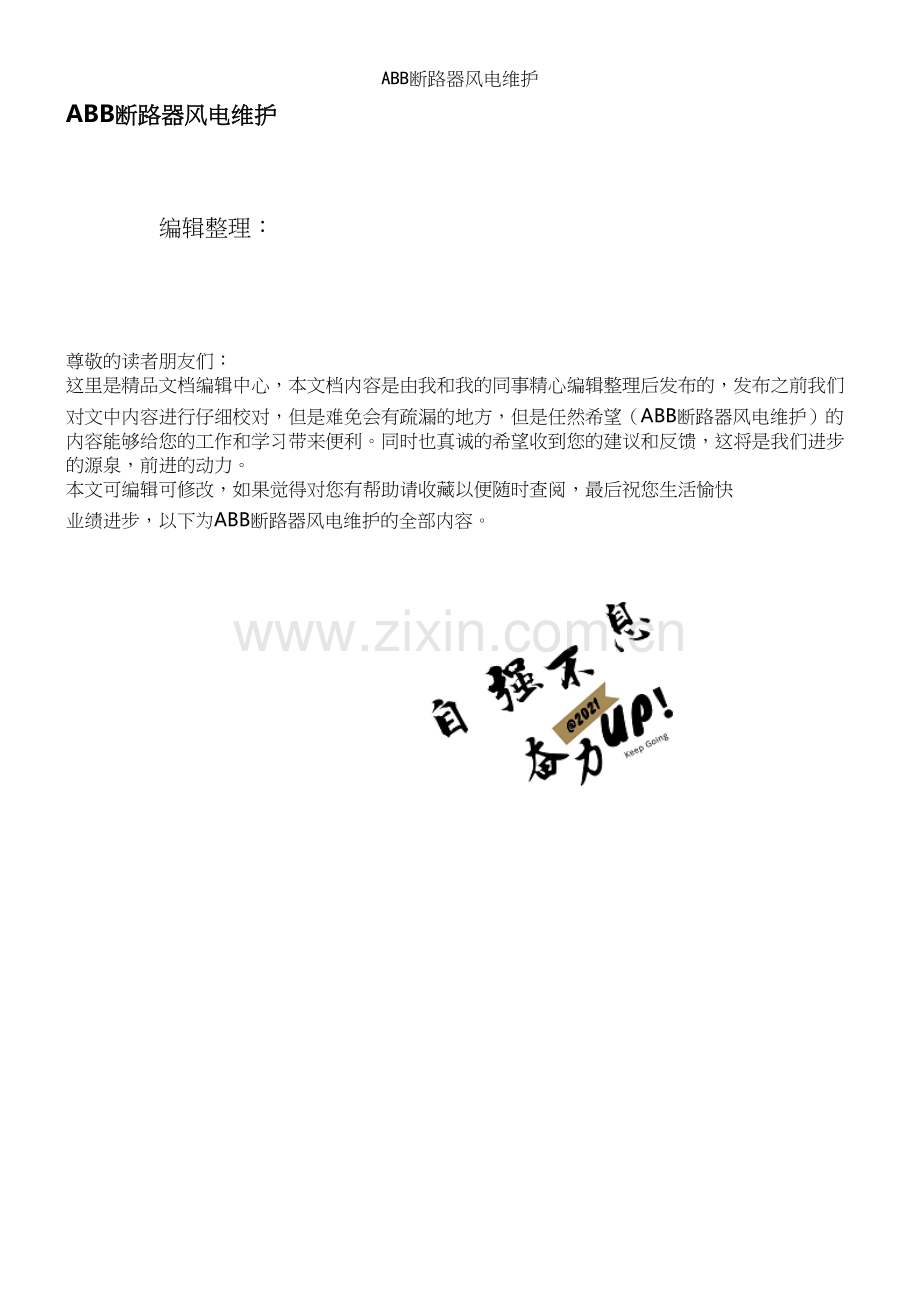

ABB断路器风电维护.docx

ABB断路器风电维护
ABB断路器风电维护

编辑整理：

尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ABB断路器风电维护）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为ABB断路器风电维护的全部内容。

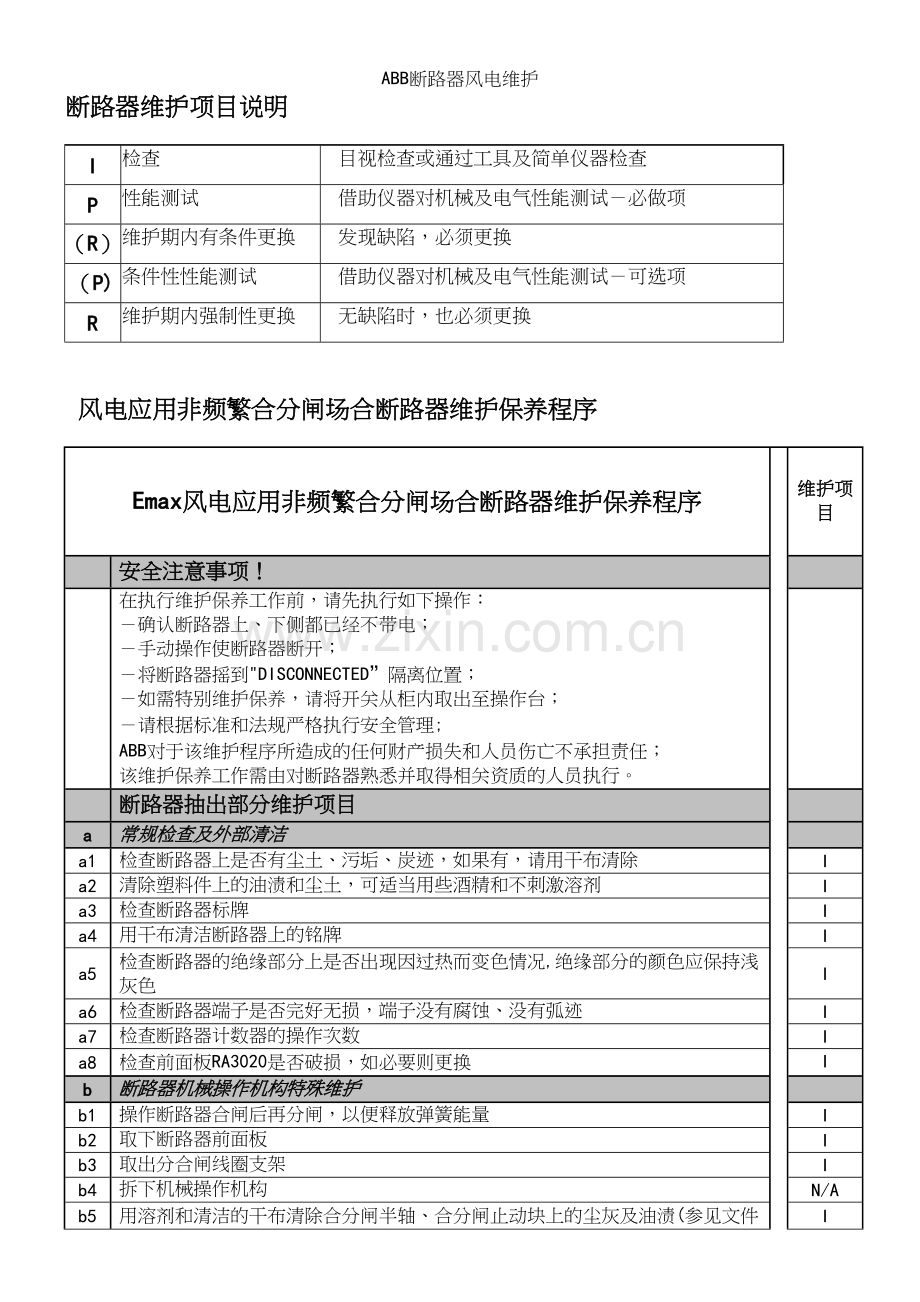

断路器维护项目说明
I
检查
目视检查或通过工具及简单仪器检查
P
性能测试
借助仪器对机械及电气性能测试－必做项
（R）
维护期内有条件更换
发现缺陷，必须更换
（P)
条件性性能测试
借助仪器对机械及电气性能测试－可选项
R
维护期内强制性更换
无缺陷时，也必须更换

风电应用非频繁合分闸场合断路器维护保养程序
Emax风电应用非频繁合分闸场合断路器维护保养程序

维护项目

安全注意事项！

在执行维护保养工作前，请先执行如下操作：
－确认断路器上、下侧都已经不带电；
－手动操作使断路器断开；
－将断路器摇到"DISCONNECTED”隔离位置；
－如需特别维护保养，请将开关从柜内取出至操作台；
－请根据标准和法规严格执行安全管理;
ABB对于该维护程序所造成的任何财产损失和人员伤亡不承担责任；
该维护保养工作需由对断路器熟悉并取得相关资质的人员执行。

断路器抽出部分维护项目

a
常规检查及外部清洁

a1
检查断路器上是否有尘土、污垢、炭迹，如果有，请用干布清除

I
a2
清除塑料件上的油渍和尘土，可适当用些酒精和不刺激溶剂

I
a3
检查断路器标牌

I
a4
用干布清洁断路器上的铭牌

I
a5
检查断路器的绝缘部分上是否出现因过热而变色情况,绝缘部分的颜色应保持浅灰色

I
a6
检查断路器端子是否完好无损，端子没有腐蚀、没有弧迹

I
a7
检查断路器计数器的操作次数

I
a8
检查前面板RA3020是否破损，如必要则更换

I
b
断路器机械操作机构特殊维护

b1
操作断路器合闸后再分闸，以便释放弹簧能量

I
b2
取下断路器前面板

I
b3
取出分合闸线圈支架

I
b4
拆下机械操作机构

N/A
b5
用溶剂和清洁的干布清除合分闸半轴、合分闸止动块上的尘灰及油渍(参见文件1SDH000460R0012）

I
b6
给合分闸半轴、合分闸止动块加润滑油（参见文件1SDH000460R0012)

I
b7
检查所有安全卡圈是否脱落

I
b8
如果发现机械操作机构RA2184/802有过度磨损，请更换一个新的

N/A
b9
安装机械操作机构并在指定位置涂上MOBILGREASE 28润滑油

N/A
b10
检查机械操作机构上的螺丝螺母是否锁紧

I
b11
检查操作机构上的三连杆与驱动轴之间的连接是否良好

I
b12
测量合闸杆力

N/A
b13
测量分闸杆力

N/A
b14
检查合闸叉杆动作是否正常

I
b15
检查合闸止动块转动是否灵活

I
b16
检查分闸止动杆动作是否正常，无变形

I
b17
检查储能弹簧运动是否正常,弹簧座是否有破损

I
b18
检查三连杆的动作是否正常，铆接处是否松动

I
b19
检查合闸连杆两侧铆接是否松动、轴承销是否松动、销是否变形

I
b20
检查主驱动轴上传动部分的润滑情况，用MOBILGREASE 28 润滑油对主驱动轴各个传动连接部分进行润滑

N/A
b21
检查三连杆与驱动轴连接的卡圈28401（RT22428/8）,如脱落或破损则更换

I
b22
检查分闸止动杆上的卡圈28408（RT22428/6），如脱落或破损则更换

(R）
b23
检查储能指示杆164125是否破损，如有破损则应更换

(R)
b24
检查驱动轴164532/801是否有过度磨损

N/A
b25
检查分闸弹簧164515/802是否变形

I
b26
检查触头是否过度磨损

I
b27
检查储能弹簧铜支架164161是否破损

I
b28
检查储能弹簧铝合金支架164159是否破损

I
b29
更换储能弹簧RA2133/001&RA2136/001

N/A
b30
检查储能弹簧保护盖板164548是否脱落

I
b31
检查驱动轴上黑色片状弹簧165015/002是否脱落或断裂

I
b32
更换连接三连杆与驱动轴之间的销RA2137

N/A
b33
更换驱动轴与动触头组件连接销164530/003

N/A
b34
检查驱动轴上片状弹簧164546是否断裂

I
c
电气和机械附件的常规检查

c1
检查储能电机（没有过度磨损、过热、破裂、螺丝松动）

(R)
c2
检查储能电机上的熔芯座是否安装牢固

I
c3
检查YU线圈状态良好（没有过度磨损、过热、破裂、螺丝松动）

（R）
c4
检查YU线圈辅助触点（没有磨损、过热、破裂、螺丝松动）

（R)
c5
检查YO线圈状态良好(没有过度磨损、过热、破裂、螺丝松动）

(R）
c6
检查YC线圈状态良好（没有过度磨损、过热、破裂、螺丝松动）

(R)
c7
检查所有线圈的连线连接的是否完好，插针接触是否良好

I
c9
检查机械计数器工作是否正常，如异常，需要更换新的计数器

(R)
c10
检查开关位置锁是否锁紧，如松动则用螺纹胶LOCTITE 243紧固

I
c11
检查储能电机固定螺钉是否松动，如有，则更换螺钉和垫片

（R）
d
电气和机械附件功能检查

d1
检查储能电机工作是否正常

I
d2
检查YU线圈工作是否正常

I
d3
检查YU线圈辅助触点工作是否正常

I
d4
检查YO线圈工作是否正常

I
d5
检查YC线圈工作是否正常

I
d6
检查辅助触点工作是否正常

I
d7
做10次脱扣测试，检查脱扣线圈工作是否正常

P
e
灭弧罩常规检查

e1
检查灭弧罩，灭弧罩必须完好无损，灭弧片没有破损

（R）
e2
用刷子清除尘灰和炭迹、炭渣

I
f
灭弧触头和主触头特殊维护

f1
检查灭弧触头和主触头是完好无损

I
f2
检查所有灭弧触头片是否完好无损

I
f3
检查弧触头的间隙

I
f4
如果需要，调整驱动轴与操作机构的相对位置，确保弧触头间隙A在正确的范围内

P
g
保护脱扣器特殊维护

g1
做跳闸测试，检查保护脱扣器工作是否正常

I
g2
用ABB SACE PR010/T测试模块对保护脱扣器进行测试，并生成报告

（P)
g3
用TestBus读取脱扣器事件记录，检查跳闸历史记录

I
g4
用ABB SACE TS3测试模块对保护脱扣器进行测试，并生成报告（若需要,可升级PR1xx的软件程序）

（P）
g5
检查保护脱扣器与电流互感器连线及电流互感器、Rating Plug、KeyPlug之间的连接头端子没有氧化

（R)
g6
检查电流互感器的阻值（如需要，则更换互感器)

P
g7
检查电流互感器与保护脱扣器之间的连接状况(如需要，则更换互感器连线）

I

断路器固定部分维护项目

h
常规检查和清洁

h1
检查是否有尘土、污垢、炭迹，如果有，请用干布清除

I
h2
清除塑料件上的油渍和尘土，可适当用些酒精和不刺激溶剂

I
h3
清理固定部分的灰尘、霉菌、锈渍

I
h4
检查绝缘部分上是否因过热而变色，绝缘部分的颜色应保持浅灰色

I
h5
检查端子是否完好无损，端子没有腐蚀、没有弧迹

I
h6
检查夹头是否完好无损，夹头没有腐蚀、没有弧迹（详见 ill。 4）

I
h7
检查是否有异物在柜内

I
h8
检查断路器固定部分安装是否牢固

I
i
二次端子的常规检查（固定部分）

i1
检查二次端子的固定是否牢固

I
i2
检查辅助触点的通断是否正常

I
i3
检查二次连线及绑扎带连接是否牢固

I

最后检查

—装回所有断路器附件;
-将断路器装进固定部分，并推进至“隔离”位置。

I

警告！安全指示

禁止将断路器摇到“试验”或“连接”位置后进行合闸操作，否则将会损坏逆变器！

L
最终检查

l1
对断路器进行至少10次手动合分闸操作： 分闸－储能－合闸－失能
检查指示牌是否正确

I
l2
检查摇入摇出是否正常、顺畅;
在断路器摇出时，检查固定部分上的红色安全挡板能自动关闭。

I

3。7 断路器修护保养设备及工具
1。 维护保养常用工具

§ ①5＃内六角扳手
§ ②PR 030/B电池单元
§ ③手电筒
§ ④PH2 十字螺丝起子
§ ⑤小毛刷
§ ⑥17＃固定扳手
§ ⑦一字螺丝起子
