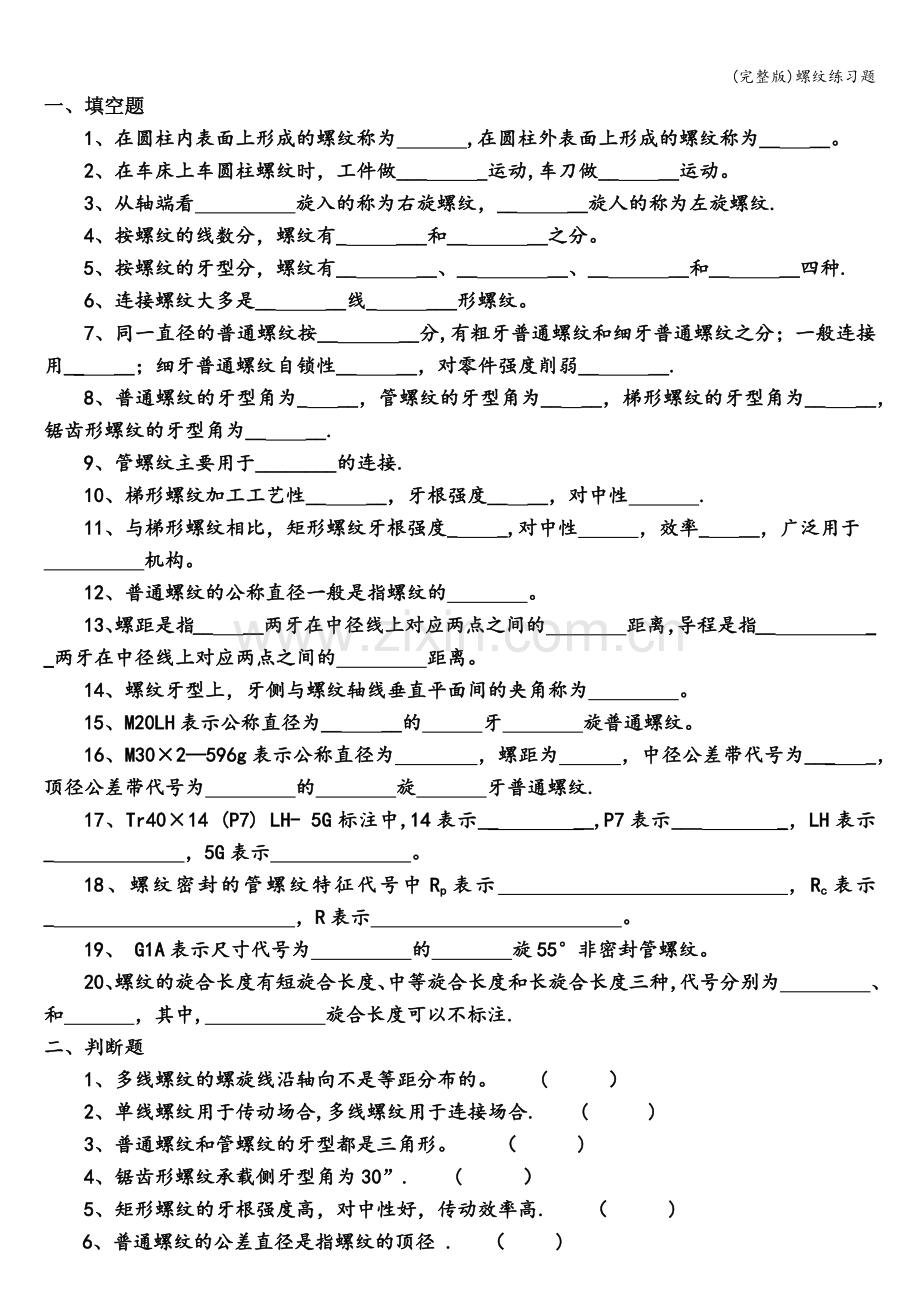

(完整版)螺纹练习题一、填空题 1、在圆柱内表面上形成的螺纹称为 ,在圆柱外表面上形成的螺纹称为_ _。 2、在车床上车圆柱螺纹时，工件做_ _运动,车刀做_ _运动。 3、从轴端看 旋入的称为右旋螺纹，_ _旋人的称为左旋螺纹. 4、按螺纹的线数分，螺纹有_ _和_ _之分。 5、按螺纹的牙型分，螺纹有_ _、_ _、_ _和_ _四种. 6、连接螺纹大多是_ _线_ _形螺纹。 7、同一直径的普通螺纹按_ _分,有粗牙普通螺纹和细牙普通螺纹之分；一般连接用_ _；细牙普通螺纹自锁性_ _，对零件强度削弱_ _. 8、普通螺纹的牙型角为_ _，管螺纹的牙型角为_ _，梯形螺纹的牙型角为_ _，锯齿形螺纹的牙型角为_ _. 9、管螺纹主要用于_的连接. 10、梯形螺纹加工工艺性_ _，牙根强度_ _，对中性 .11、与梯形螺纹相比，矩形螺纹牙根强度_ _,对中性 ，效率_ _，广泛用于 机构。12、普通螺纹的公称直径一般是指螺纹的 。13、螺距是指_ _两牙在中径线上对应两点之间的 距离，导程是指_ _ _两牙在中径线上对应两点之间的 距离。14、螺纹牙型上，牙侧与螺纹轴线垂直平面间的夹角称为 。15、M20LH表示公称直径为_ _的 牙 旋普通螺纹。16、M302596g表示公称直径为 ，螺距为 ，中径公差带代号为_ _，顶径公差带代号为 的 旋 牙普通螺纹.17、Tr4014 (P7) LH- 5G标注中,14表示_ _,P7表示_ _，LH表示_ ，5G表示 。18、螺纹密封的管螺纹特征代号中Rp表示 ，Rc表示 _ ，R表示 。19、 G1A表示尺寸代号为 的 旋55非密封管螺纹。20、螺纹的旋合长度有短旋合长度、中等旋合长度和长旋合长度三种，代号分别为 、 和 ，其中, 旋合长度可以不标注.二、判断题 1、多线螺纹的螺旋线沿轴向不是等距分布的。 ( ） 2、单线螺纹用于传动场合,多线螺纹用于连接场合. ( ) 3、普通螺纹和管螺纹的牙型都是三角形。 （ )4、锯齿形螺纹承载侧牙型角为30”. ( ）5、矩形螺纹的牙根强度高，对中性好，传动效率高. （ )6、普通螺纹的公差直径是指螺纹的顶径 . （ )7、螺纹的牙侧角就是螺纹的牙型半角。 （ ）8、普通螺纹M20与M201。5相比，前者中径尺寸较大，后者中径尺寸较大。 （ )9、螺纹升角越小，其自锁性越好。 ( ）10、一般情况下，螺纹的导程等于其螺距。 （ )11、相互旋合的内、外螺纹，其旋向相反。 ( ）12、螺纹副标注时,常将外螺纹公差带代号放在斜线左边,内螺纹公差带代号放在斜线右边. （ ）13、55非螺纹密封管螺纹精度等级有A、B两级。 （ ）14、梯形螺纹公差带代号是由中径公差带代号和顶径公差带代号两部分组成。 ( )三、选择题1、如图所示，_ _是单线螺纹，_ _是三线螺纹， 是左旋螺纹.2、顺时针方向旋入且用于连接的螺纹是_ _。 A、普通左旋螺纹 B、普通右旋螺纹 C、梯形左旋螺纹 D、梯形右旋螺纹3、按用途分，螺纹可分为_ _螺纹。 A、左旋和右旋 B、内和外 C、梯形和三角形 D、联接和传动 A梯形 B、锯齿形 C、矩形 D、三角形 5、常用于高温、高压及密封性要求高的管路联接的螺纹是_。 A、梯形螺纹 B、普通螺纹 C、圆锥管螺纹 D、圆柱管螺纹 7 、_螺纹广泛用于单向受力的传动机构中。 A、梯形 B、锯齿形 C、矩形 D、三角形1、螺纹大径是指与（ ）相重合的假想圆柱的直径。 A、外螺纹牙底 B、外螺纹牙顶 C、内螺纹牙顶 D、以上都不是2、螺纹的公称直径是指（ ）。 A、螺纹的小径 B、螺纹的中径 C、外螺纹顶径或内螺纹底径 D、外螺纹底径或内螺纹顶径3、公称直径相同的粗牙普通螺纹和细牙普通螺纹相比，其小径尺寸_. A、细牙螺纹的小 B、粗牙螺纹的小 C、一样大 D、无法判断大小6、以下是细牙普通螺纹的是_。 A， M30 6h B、Tr306 - 6H C、G1A D.M302 LH一、填空题1、螺纹连接主要有 、 、 、 四大类。2、广泛用于连接的两件厚度不大，能从两面进行装拆的螺纹连接是 。 3、紧定螺钉连接主要用于固定两连接件间相互位置，也可以传递 的力和转矩. 4、螺纹连接预紧的目的是为了提高连接的 、 和 ,确保连接安全可靠。 5、螺纹连接防松措施主要有 、 和永久防松几种。 二、判断题 1、螺栓、螺钉、双头螺柱及垫圈等螺纹连接件大多是标准件。 ( ） 2、螺钉连接需将两被连接件全部制成通孔才行。 ( ) 3、双头螺柱连接常用于薄壁件的联接。 ( ） 5、当螺纹升角大于螺纹副摩擦角时，螺纹副具有自锁性。 ( ） 6，双螺母防松属于机械防松。 （ ） 7、止动垫圈防松属于摩擦力防松。 （ ) 8、串联钢丝防松属于机械防松。 ( ）三、选择题 1、对被联接件之一较厚，又需多次装拆的场合,宜采用（ ） 。 A、螺栓连接 B、螺钉连接 C、双头螺柱连接 D、紧定螺钉连接 2、常用作固定两零件间相对位置并作为辅助性连接的是( ）。 A、螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接 4、下列属于摩擦力防松的是（ ）。 A、圆螺母与止动垫片 B、六角开槽螺母与开口销 C、定位焊 D、弹性垫圈 5、自锁性更好的螺纹是( ）。 A、小螺距梯形螺纹 B、大螺距梯形螺纹 C、粗牙普通螺纹 D、细牙普通螺纹一、填空题1、螺旋传动是利用 来传递运动和动力的一种机械传动，主要把主动件的_ 运动转变成从动件的 运动。 2、常用螺旋传动有 、 和 三种。 3、普通螺旋传动，螺杆与螺母表面间的摩擦属于 摩擦。 4、普通螺旋传动的特点有：结构 ，传动精度 ,传动效率 ，承载能力_ _。 5、卧式车床刀架系统采用的螺旋传动是螺杆 ，螺母 的传动形式. 6、台虎钳中采用的螺旋传动是螺杆 ,螺母 的传动形式。 7、普通螺旋传动中，螺杆转1圈，螺杆（或螺母）移动一个 的距离。 8、Tr4018(P6）6g螺纹，若主动件转3圈，则螺杆或螺母直线移动距离为 mm。 9、螺纹千分尺中的螺旋传动机构螺距为0。5mm，若微分套筒转1圈，螺杆移动距离为_mm;若微分套筒圆周均分50格，则每转一格，螺杆移 mm。 二、判断题 2、普通螺旋传动，螺杆与螺母间产生的是滑动摩擦；滚动螺旋传动，螺杆与螺母间产生的是滚动摩擦。 （ ) 3、车床丝杠、台虎钳、螺纹千分尺等机构采用的螺纹都是三角形螺纹。 ( ） 4、普通螺旋传动承载能力大，传动效率高。 ( ) 5、滚动螺旋传动，传动灵敏，摩擦阻力小,传动效率高，但结构复杂，成本高。（ ) 6、普通螺旋传动，从动件直线移动方向仅与螺纹的旋向有关而与螺杆或螺母的旋转方向无关。 ( ) 三、选择题 3、普通螺旋传动,螺杆或螺母直线移动的距离公式是（ ）。 A、L=N P B、L=N Ph C、Ph =N P D、P=N L 4如图7-4所示的螺旋传动属于一 的螺旋传动形式。 A螺杆转动，螺母作直线移动 B-螺母转动，螺杆作直线移动 图74 C螺杆固定不动,螺母回转并作直线移动 D螺母固定不动，螺杆回转并作直线移动5图7-5所示为双线左旋螺纹一导程为12mm；若手柄转180。，则螺母_。 A向右移动6mm B向左移动6mm c向左移动,2mm D向右移动,2mm3t囊蓦寻云荔；萋雾荔i一6、滚动螺旋传动（ ）。 A、结构简单,制造技术要求低 图7-5 B、摩擦损失大，传动效率低 C、间隙大，传动不够平稳 D、目前主要应用于精密传动1、由_ _螺旋副组成的使 产生差动的螺旋传动称为差动螺旋传动。 3、差动螺旋传动用于微调机构时，两段螺纹旋向 ；用于快速移动机构时，两段螺纹旋向_ _. 4、差动螺旋传动可以产生 ,常用于微调装置中。 二、判断题 1、差动螺旋传动中,固定螺母处的螺旋副属于螺杆固定、螺母回转并作直线移动的普通螺旋传动形式. （ ） 2、差动螺旋传动中，活动螺母处的螺旋副属于螺杆固定、螺母回转并作直线移动的普 通螺旋传动形式. （ ） 3、若固定螺母处导程等于活动螺母处导程，转动螺杆则活动螺母相对于机架静止不动。 ( ) 4、微调镗刀使用差动螺旋传动，两段螺纹旋向相同。 ( ） 5、差动螺旋传动中,当两段螺纹旋向相反时,活动螺母实际移动方向一定与螺杆移动方定一致。 ( ） 三、选择题 1、差动增速机构,A、B两段螺纹旋向( ）。 A、相同 B、相反 C、相同或相反 D、无法确定 2、微调差动螺旋传动,活动螺母实际移动距离公式为（ )。 A、 LPhAPhB B、LPhAPhB C、LPhA PhB D、LPhA/ PhB 3、如图7-9所示的差动螺旋传动，两螺旋副均为右 2 3 Ph2 =4mmA固定螺14n unPl一3nlm,活动14mm导程童蓁蓁量萋三三霎号蓑塞鲞凶宣 P%一4I砌，若按图示方向将螺杆1回转2圈，则活动螺 母2的位移量和位移方向为_ .纂一乱商旗藏云h 1锄口m B向右移动14nHn 蠹滋蕊蒺懑翳熙穆繁毯鼍鼍蠢_ 一恩7一。
