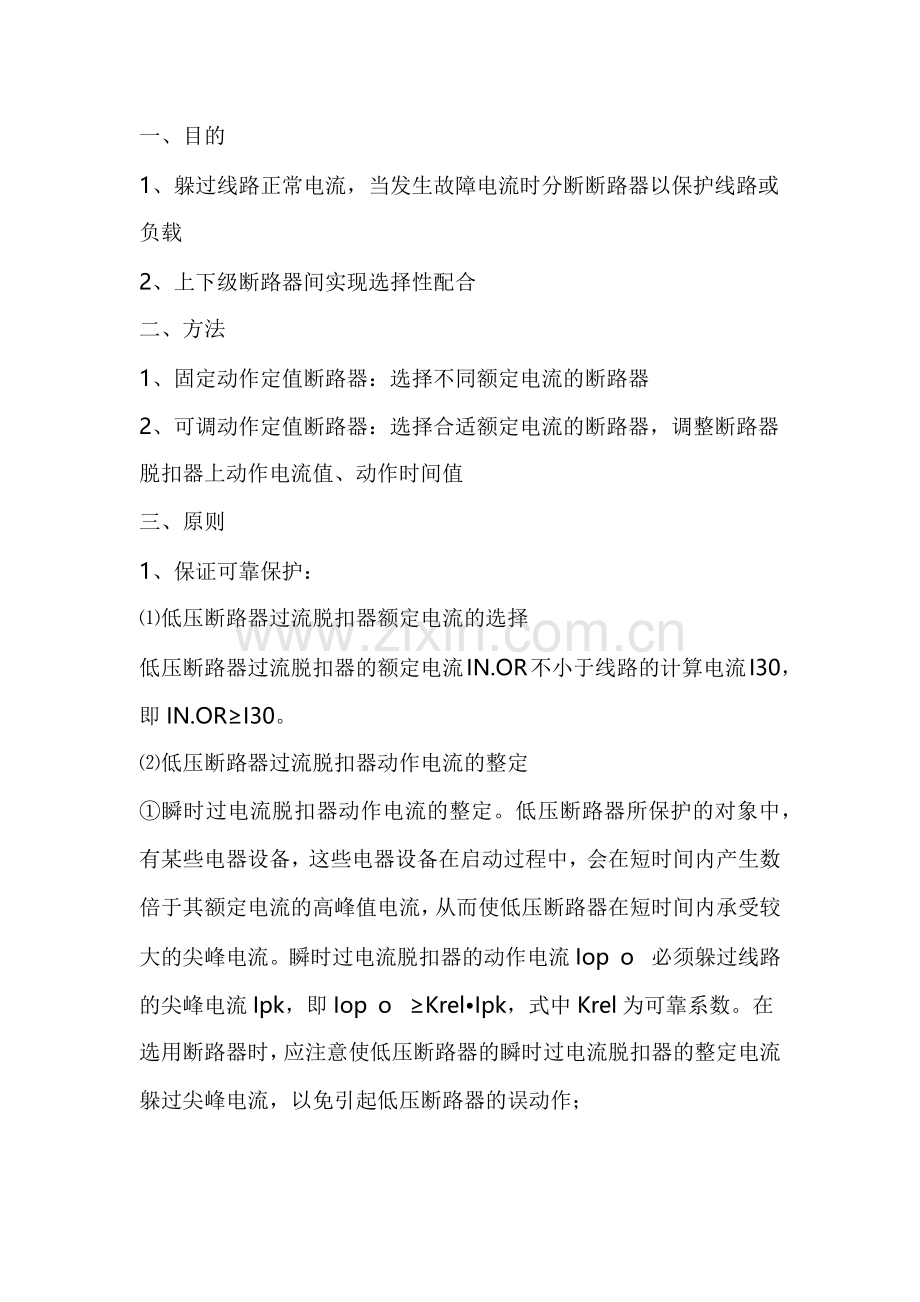

一、目的1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.ORI30。低压断路器过流脱扣器动作电流的整定瞬时过电流脱扣器动作电流的整定。低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o KrelIpk，式中Krel为可靠系数。在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；短延时过流脱扣器动作电流和动作时间的整定。短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s KrelIpk，式中Krel为可靠系数。短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；长延时过流脱扣器动作电流和动作时间的整定。长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l Krel.I30，式中Krel为可靠系数。长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作过流脱扣器的动作电流与被保护线路的配合要求。为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，IopKol.Ial，式中Ial绝缘线缆的允许载流量；Kol绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。2、保证选择性无论下一级是选择性断路器还是非选择性断路器，上一级断路器的瞬时过电流脱扣器整定电流一般不得小于下一级断路器出线端的最大三相短路电流的1.1倍；如果下一级是非选择性断路器，为防止在下一级断路器所保护回路发生短路电流时，因这一级瞬时动作灵敏度不够，而使上一级短延时过电流脱扣器首先动作，使其失去选择性。一般上一级断路器的短延时过电流脱扣器的整定电流不小于下一级瞬时过电流脱扣器的1.2倍；如果下一级也是选择性断路器，为保证选择性，上一级断路器的短延时动作时间至少比下一级断路器的短延时动作时间长0.1S。一般来说，要保证上下两级低压断路器之间选择性动作，上一级断路器宜选择带短延时的过流脱扣器，而且其动作电流要大于下一级过流脱扣器动作电流一级以上，至少上一级的动作电流Iop.1不小于下一级动作电流Iop.2的1.2倍，即Iop.11.2Iop.2。
