制作一台纳秒脉冲电源-PPT课件.ppt

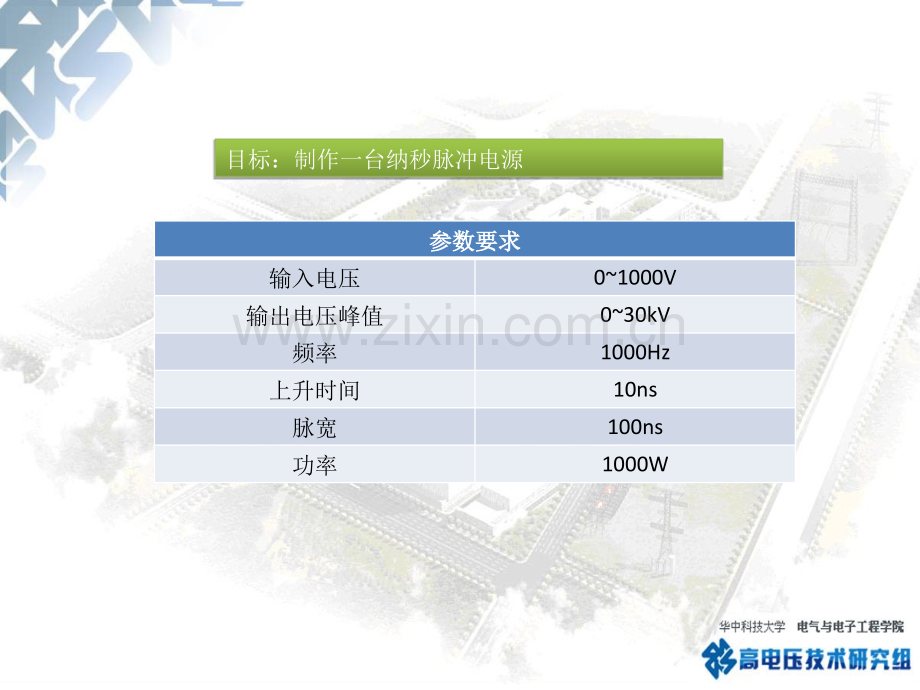

制作一台纳秒脉冲电源制作一台纳秒脉冲电源 参数要求参数要求输入电压01000V输出电压峰值030kV频率1000Hz上升时间10ns脉宽100ns功率1000W目标：制作一台纳秒脉冲电源电路原理触发电路：1两路触发电路实现简单，频率调节方便，触发可靠但介于成本限制，电路由于二级电容反向负压的存在，电路充电电流过大，导致晶闸管、电感发热严重触发电路：2采取措施：1.变压器原边并联电阻2.变压器副边反向并联二极管变压器输出振荡问题原因：两级电容反向电压导致充电电流过大措施：两级电容放电回路中串联电阻效果明显，但发热严重，不宜晶闸管发热问题反向并联二极管与电阻效果相同，功耗减半，但仍发热严重晶闸管发热问题3.反向并联晶闸管与电感效果显著，无发热，晶闸管发热问题晶闸管发热问题最大输入：500V最大输出：18kV输出频率：5001000Hz输出脉冲：上升沿：30ns脉 宽：110ns目标实现程度电路的优化：晶闸管过压保护触发电路制板，屏蔽保护采用空心电感：消除声音输出波形的调整提高电路的可靠性提高输入电压采用变比更高的变压器采用传输线变压器提高输出电压关键部件：气体开关关键部件：气体开关
