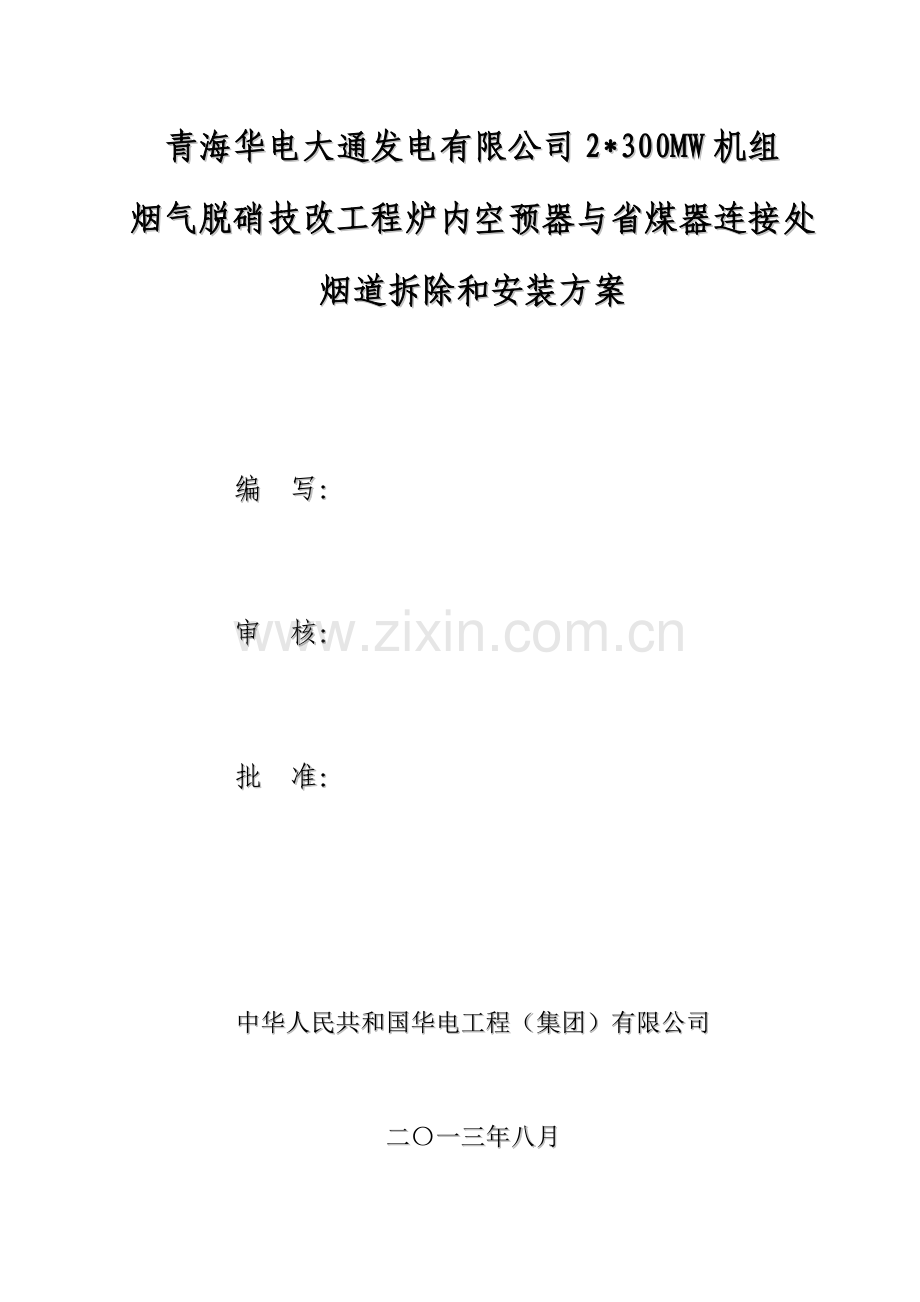

青海华电大通发电有限公司2*300MW机组烟气脱硝技改工程炉内空预器与省煤器连接处烟道拆除和安装方案 编 写： 审 核： 批 准： 中华人民共和国华电工程（集团）有限公司二一三年八月目 录1. 工程概况及工程量22. 编制根据23. 作业前条件和准备24. 作业程序、办法65. 质量通病防止146. 安全文明施工保证办法167. 作业安全规定和环境条件178、施工筹划229、对炉内原有设备保护221. 工程概况及工程量1. 1工程概况青海华电大通发电有限公司2300MW机组烟气脱硝技改工程锅炉内部省煤器与空气预热器之间烟道需要拆除后，然后在空气预热器上部膨胀节处与脱硝出口烟道连接，在省煤器下部安装灰斗后再与脱硝入口烟道连接，达到脱硝改造效果。1.2工程量拆除空气预热器膨胀节上部矩形烟道两节，拆除省煤器下部斜烟道两节。安装出口烟道10节，安装入口6节。安装烟道膨胀节4个。2. 编制根据序号资 料 名 称编 号备 注1烟气脱硝工程施工组织设计2电力建设安全工作规程DL 500913电力建设安全健康及环保工作规定4火力发电厂焊接技术规程DL/T 869-5电力建设施工及验收技术规范(锅炉篇)DL/T 5047-6电力建设施工及验收技术规范(加工配制篇)7火电机组质量检查及评估原则（加工配制篇）8火电施工质量检查及评估原则(锅炉篇)9中华人民共和国华电工程（集团）有限公司出版炉内出入口烟道图3. 作业前条件和准备3.1技术准备烟道拆除前，一方面进行图纸会审，依照施工图纸拟定施工方案，编写施工作业指引书，进行施工技术交底。依照工作量作出施工材料预算及外委加工、采购件清单。3.2作业人员3.2.1 作业人员配备、资格序号作业人员工种数量资格规定资质1技术员2可以审清本项目施工图纸，领略设计思想，掌握施工工艺，熟悉施工质量和安环规定。 助工以上2班长3熟悉本项目施工工艺流程，能有效组织好施工人员按照作业指引书规定施工，熟悉施工质量和安环规定。中级工3安装工20纯熟掌握本项目技术、工艺规定，懂得施工质量、安环规定。中、初级工4焊工6熟悉焊接工艺及有关规定，具备与焊接项目相符合焊工合格证书持证5起重工4熟悉掌握吊装技术、规定，具备现场设备吊装施工作业能力和经验。具备安监局颁发上岗证书6架子工10专业技术纯熟、理解烟道作业施工特点具备安监局颁发上岗证书7吊车司机2熟悉所操作吊车机械性能，技术纯熟，理解现场作业环境，具备现场设备吊装操作经验具备安监局颁发上岗证书8汽车司机2熟悉现场作业环境持证3.2.2 作业人员职责分工和权限序号岗位名称职责分工和权限1技术员1. 全面负责烟道拆除和安装技术工作，参加有关图纸会审，解决设计变更，编制施工作业指引书、施工预算、技术、安全办法，并主持技术交底工作。2. 进一步现场指引施工，及时发现和解决施工中技术、质量隐患，按照指引书规定指引施工。3. 配合班组长进行施工验收自检工作。4. 记录、整顿施工记录和验收记录。5. 对违章操作，有权制止，严重者可令其停工，并及时向关于领导报告。 2班长1. 负责组织安排施工人力，物力。严格按照作业指引书施工工艺规定，质量规定和安全环境规定进行施工。全面负责质量、安全工作。2. 做好设备安装质量自检和工序交接工作。3. 施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。4. 发生质量、安全事故及时上报，同步组织本班组职工按照“三不放过”原则认真分析。 3作业人员1. 严格按照作业指引书施工工艺规定、质量规定和安全环境规定进行施工。2. 爱护施工所用工器具，严格按照操作规程作业。3. 发生质量、安全事故应保护好现场，并迅速告知关于领导，做好解决工作。4. 有疑难问题有权向技术人员、班组长请示解决办法，对自己施工质量全面负责，对不对的、不明确指挥有权不执行。 4质检人员1. 熟悉有关图纸内容和关于质量原则，参加图纸会审，技术交底。2. 进一步施工现场，掌握工程进度及质量状况，按照质量原则进行二级质量验收工作，配合项目部质检师、监理完毕三级、四级质量验收。对工作要一丝不苟，不徇私情。3. 对不能保证施工质量方案提出否决建议，请关于领导部门解决。4. 整顿、汇总质量验收记录。5安监人员1. 全面负责烟道配制安装工作安全。2. 参加对指引书审核工作，参加安全交底双签字工作，在工作中认真检查指引书执行状况。3. 进一步现场施工一线，及时发现事故隐患和不安全因素，督促采用防患办法，有权责令先停止工作，并及时研究解决。4. 做好事故调查，分析和解决工作。3.3作业工机具施工作业工机具登记表序号名称规格单位数量备注1塔吊16t台123汽车吊25t台14卡车30t台15逆变电焊机台56角向磨光机台107倒链5t个48倒链2t个89榔头4P把410榔头8P把211架杆483.5t20配套相应扣件12盘尺50m把213钢直尺1m把414铁水平L=500mm把415卡环2t个1016卡环3t个617卡环5t个218玻璃管水平付119线锤0.5kg个220螺旋千斤顶5T台421钢卷尺3m把43.4材料施工材料登记表（办法性材料）序号名称规格材质单位数量备注1槽钢14Q235m2002角钢636Q235m353钢板=5mmQ235m21164钢板=6mmQ235m21015钢丝绳17.5m606铅丝8#kg1003.5安全器具施工安全用品登记表序号名 称规 格单位数量备注1安全帽顶152安全带条153速刹器10m个44防护眼镜副105安全网片104. 作业办法 4.1 施工办法及规定序号作业名称施工办法及规定1冷却、清灰和关闭挡板门1. 联系电厂，安排检修队伍对省煤器和空气预热器降温解决。2. 用冷却水冲洗掉烟道内部灰尘，同步起到了降温作用。3. 规定电厂在8月20日前完毕以上工作，并交付施工单位。4. 关闭空气预热器下部挡板门。2烟道周边脚手架搭设和施工平台铺设1、在烟道外部按照规范搭设脚手架。2、直角扣件是脚手架重要联结件，也是重要传力件，扣件质量、型号、螺栓松紧和立杆垂直度是脚手架质量好与坏核心；搭设前应设专人对扣件进行筛选，不合格扣件禁止使用。3、脚手架设立1200*1200*1500即可，间隔6m加设两个方向水平剪刀撑，相邻剪刀撑要相对或相背立杆接头必要错开，上下横杆接头也必要错开布置在不同立杆步距中，与相近立杆距离不不不大于纵距三分之一；小横杆贴近立杆布置搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间依照需要加设一根或两根。3拆除保温岩棉1、 拆除保温外护铁皮，先割掉保温钉后，按照本来安装样子拆除掉铁皮，也就是说要保护性拆除铁皮。2、 拆除保温岩棉，先拆除掉保温铁丝网后，再拆除保温岩棉。3、 保温材料垂直运送办法：用施工电梯或汽车吊笼或人工提吊或人工背运进行材料垂直运送。用汽车吊笼运送时，吊笼上下必要有明显、精确联系信号，装载材料不得超过吊笼上缘，操作人员应能直接看到吊笼升降状况，吊笼升到卸料层时，应挂上保险钩或插好保险杠；人工提吊时，上方人员必要站在防护栏杆内侧且系挂好安全带。4、 工作人员将衣裤袖口扎紧，且戴防尘口罩或者加厚面口罩。戴防护眼镜。5、 保温材料堆放区域要配备足够数量灭火器或灭火用水，防止火灾发生或伤害。6、 现场不得大量堆放保温材料，应随拆随运，运至现场材料应备防雨篷布。7、 保温施工场合应进行有效防护，防止二次污染。材料堆放、裁剪应在彩条布上进行4烟道拆除及吊装1.施工时先将烟道按图纸尺寸拆除，详细办法为：1.1注意保护空气预热器上面原先补偿器。1.2在烟道上方锅炉钢架梁上，悬挂若干个5吨倒链，将烟道提住。1.3在1#锅炉东北侧K6柱外挑梁上，悬挂一种5吨倒链，为是将拆除后废铁等运送出去。14先割除转弯烟道下部，割为2米2米小块后，用K6柱上悬挂倒链倒运到锅炉外面，然后用16吨塔吊再吊至地面，再用平板车运到电厂废料场地。1.5按照上面拆除办法，依次拆除矩形烟道和中间膨胀节。5新烟道组合、安装新配备烟道安装，详细办法为：1、将烟道在组合场分片配备，较大分片要割成两半，加固肋下好料后运到现场安装。2、用16吨塔吊将新烟道吊装到锅炉北侧，然后用悬挂好倒链将新烟道运至安装位置预存，再进行组合安装。详细办法为：2.1一方面安装除灰斗，并所有满焊。2.2在炉内出口烟道下部铺满架板，为是保护下面补偿器和施工安全，然后将炉内出口烟道分片装到位后，再组合安装，等炉内出口烟道焊接完毕后，拆除掉铺好脚手架，最后将出口烟道与补偿器连接。2.3安装进口烟道，先将进口烟道底板安装到位，再安装进口烟道侧板和顶板，最后组合焊接。3.所有施工焊口应平整光滑、严密不漏，焊渣与药皮应清除干净，焊缝外观无明显缺陷。4.烟道与设备连接时，禁止强力对口，以免机械设备受到不应有外力而产生位移。5.按图开孔,安装人孔、检修孔及附件.6.烟道安装结束后，应将烟道内外杂物清理干净，暂时加固件所有拆除。7.对安装好有内衬烟道内焊缝进行打磨。 所有焊缝加强面凸出表面某些必要磨平。 焊缝边沿凹坑点必要补齐磨平。 角焊缝及错边焊缝应磨出圆滑过渡，圆弧半径不不大于5mm。 焊缝周边飞溅物必要清理干净并打磨光洁。 烟道内表打磨完毕,经监理验收并签证后方可进行内衬防腐工作.8.焊口检查烟道焊缝做渗油实验。9.烟道安装后中心偏线差不得不不大于30mm。10.烟道焊接采用手工电弧焊,焊条型号为E4316型。4.2烟道制作、安装尺寸容许偏差:圆形法兰序号检查项目容许偏差(mm)1法兰内径公称通径500mm+1公称通径5001400mm+2公称通径1400mm+32螺栓孔中心圆直径公称通径1000mm1公称通径1000mm1.53相邻两螺栓孔距0.54任何几种孔间弦距总偏差1.55法兰平面度3mm/m6法兰厚度17对焊错边S-法兰厚度S10mm1S10mm0.1S8钻孔直径0.5方形角钢法兰序号检查项目容许偏差(mm)1内口边长+2L/10004L-设计内口边长2内口对角线差2L/100063相邻两螺栓孔中心距0.54两边角钢螺栓孔中心距边长1000mm1边长1000mm1.55任何几种孔间距离总偏差1.56法兰角钢直线度1.5L/100047法兰平面度3mm/m6法兰厚度17对焊错边S-角钢厚度S10mm1S10mm0.1S8钻孔直径0.5方形管道序号检查项目容许偏差(mm)1边长2L/10004L-设计边长2两对角线差3L/100063两端面与轴线垂直度L/10054筒体长度+2L/1000105筒体直线度1.5L/10046对口错边量S-筒壁厚度S10mm1S10mm0.1S7 表面平面度板厚度4 mm8板厚度4 mm58相邻两加固筋间距59加固箱与筒壁垂直度2方形弯头序号检查项目容许偏差(mm)1边长2L/10004L-设计边长2两对角线差3L/100063两端面与轴线垂直度L/10054弯头角度1度30分5对口错边量S-壁厚S10mm1S10mm0.1S6表面平面度板厚度4 mm5板厚度4 mm37 弯头弯曲半径2R/1000 R-设计弯曲半径8加固箱与筒壁垂直度29相邻两加固筋间距5圆形管道序号检查项目容许偏差(mm)1外经周长D-设计外经D500mm3D500mm6D/100082圆度8D/10003两端面与轴线垂直度D/10054管道直线度1.5L/10006L-设计长度5对口错边量S-板厚纵向0.1S环向0.2S6弯头弯曲半径2R/1000 R-设计弯曲半径7 表面平面度3圆形焊接弯头序号检查项目容许偏差(mm)1外经周长D-设计外经D500mm3D500mm6D/100082圆度8D/10003两端面与轴线垂直度D/10054弯头角度1度30分5弯头弯曲半径2R/1000 R-设计弯曲半径6对口错边量S-板厚纵向0.1S环向0.2S7 弯头弯曲半径2R/1000 R-设计弯曲半径8表面平面度35. 质量通病防止5.1质量目的分项工程验收合格率达100%；受监焊口合格率100；系统无渗漏。5.2保证办法及质量通病防止5.2.1质量保证办法1) 施工前由班组长组织施工人员认真学习图纸、资料，理解施工技术规定，掌握施工办法和施工要领。同步宣传质量，提高意识，加强作业人员工作责任心。2）对重要工序施工办法、作业要领，应进行作业前施工技术培训。3）认真做好施工前技术交底工作，使每个施工人员充分理解施工工艺和技术规定，达到作业人员对工作心中有数，交底后必要双方签字。4）班组长或兼职质检员认真作好施工过程质量监督控制，保证每一道工序施工质量以及工序间合理衔接，不留缺陷，不留尾工，认真做好施工后自检工作。5）对施工中容易发生质量问题，作业前作出预测，并采用有效、可操作防止办法，消除施工质量缺陷。6）施工中发现设备缺陷或施工质量问题，及时向技术负责人提出并采用办法后进行解决。重大质量问题必要停工，待提出解决意见或制定整治办法后方可进行整治。7）积极配合项目部质检部门和监理质检工作，对查出质量问题积极并及时进行解决。5.2.2质量通病及防止项次质量通病防止办法1施工缺陷a. 禁止在设备上随意焊接，必要焊接时需经关于技术负责人批准方可施焊。b. 钢板对接口、加固等部位其焊缝焊接后及时清理药皮，检查焊缝质量，不得有焊高不够、气孔、夹渣、焊穿等焊接缺陷。c. 暂时加固割除后及焊口要磨光。2烟道制作工艺差a. 严格按照图纸及工艺尺寸下料，切割后部件外型、规格应精确。b. 组合对接后部件其几何尺寸应符合图纸规定。c. 加固肋（筋）板应平直，无扭曲，互相对接应平直、规范。d. 预留安装对接焊口坡口切割后应用磨光机修磨整洁，并达到坡口制作规定。e. 为避免焊接后尺寸变小，制作时应考虑焊接受缩量，必要时还应参照与本件相对接已制作完部件有关尺寸。f. 采用先进施工工艺及办法。3设备变形a. 设备在组合及倒运过程中，要设立适当吊点并进行加固。b. 设备在吊装及倒运过程中要轻吊轻放，杜绝野蛮作业。4法兰泄漏a. 法兰在安装前认真检查法兰密封面，不能有径向沟槽，结合面平整没有变形，法兰厚度要和设计相符。b. 紧固法兰螺栓时，应采用对称紧固办法，用力应均匀，以保证螺栓受力均匀。c. 密封填料（石棉垫片、石棉绳等）其规格种类应附后技术文献规定，填充时应饱满、均匀。d. 法兰螺栓材质要和设计相符。 e. 法兰连接时要保证法兰面清理干净，使用法兰规格必要与管道参数相符，不同级别法兰不能互相代用。5支吊架 工艺差a. 现场零部件加工（下料）必要用机械切割。采用乙炔切割时，其切割面必要用砂轮磨平。b. 支吊架安装，应在管道安装焊接完毕，位置拟定后再安装，安装后支吊架应横平竖直。c. 支吊架焊接工艺应美观，焊后及时清理药皮、飞溅，打麽干净。d. 吊架应受力均匀，垂直，滑动支架应方向对的，无卡涩。固定支架应焊接牢固。6. 安全文明施工保证办法6.1 开工前要对参加施工人员做好上岗技术培训和各级安全教诲工作，做好上岗人员安全考核和体格检查，禁止不符合安全规定施工人员进入现场。6.2 作业前，所有作业人员必要经技术交底和安全交底，并领略作业内容，熟悉图纸。6.3 进入施工现场人员必要对的佩带安全帽，穿工作服，并带有胸卡或上岗证。6.4高空作业地方，搭设牢固脚手架，用于上下爬梯应绑扎牢固。脚手架搭设应符合规范，安全、牢固。6.5施工区域要挂警戒绳、警示牌等醒目的志。施工人员要职责明确，各工种之间不容许互相代替。 6.6 带入高空零散材料、设备、工器具都要保管好，必要有防坠落办法。施工时要配备高空材料箱，废料箱、工具袋、大件工具要用保险绳。施工要规范化，高空作业区下方不得站人。设备运送要在指定路线上进行。6.7 所有吊装就位设备必要所有固定好，不容许虚放、活放搁置设备，对不能完毕工序，必要采用好安全办法，并设立警戒绳、警示牌，必要时要派专人看护。6.8起重工作区域内无关人员不得停留或通过，在伸臂及吊物下方禁止任何人员通过或逗留。6.9高空作业人员必要系好安全带，安全带应挂在上方牢固可靠处，作业人员衣着灵便。6.10 施工现场作业面，必要做到“工完、料尽、场地清”，禁止存在“五头”（烟头、铁丝头、电缆电线剥头、焊条头、废料头）。施工人员下班前，对作业面进行清理，清理出施工垃圾倒入垃圾池内，废料应堆放在指定地方。6.11 使用电动工具时，应有可靠防触电办法，使用有漏电保护器电源盘。6.12露天布置施工机具如卷板机、电焊机应搭设遮雨棚。6.13使用大榔头工作时,对面不得站人,以防止伤人。6.13使用磨光机、电磨及切割机时要戴防护眼镜,且对面不得站人。6.15使用气割时要戴防护眼镜,氧气瓶、乙炔瓶要保持10米以上安全距离。6.16施工所用电源必要由有操作证电工接线,非电工人员不得擅自接电源。6.17设备吊装就位过程中，由专职起重人员指挥，禁止无证指挥，无关人员远离吊装区域。6.18在吊装之前，对所使用钢丝绳、卡环、吊夹等要认真检查，确认完好无损，并符合规定安全系数，方可使用。6.19电焊线裸露部位应及时包扎，防止焊线拖拉过程中对钢丝绳及设备击伤。6.20露天施工要有防风、防雨办法。6.21设备、材料在施工区域应码放整洁，并做好防火办法，不影响施工机械、车辆通行。6.22使用倒链前应检查完好，禁止多人超负荷使用，生根点应牢固可靠。6.23作业中使用各种电动工具、电气绝缘工具必要完好无损，防护设施完好、齐全可靠。6.24电焊机须可靠接地，焊接电流大小稳定，可调性好。7. 作业安全规定和环境条件7.1作业安全危害因素辨识和控制项目名称：烟道制作、安装 序号危险点描述控制对策实行负责人确认签证人1作业现场照明局限性在每个作业点安装充分照明灯具，及时检查，保证正常投入使用。杨明任时珍2作业现场施焊周边和下方有可燃物和工作人员采用有效隔离防护办法，高处作业下方必要使用防火毯，尽量避免交叉作业。杨明沈兆平3电焊机露天摆放露天摆放电焊机放在干燥场合，用棚遮蔽或使用电焊机专用箱。杨明沈兆平4暂时作业平台搭设、使用不合理作业平台验收合格，挂牌后，方可作业，并不得超载使用。杨明沈兆平5作业中废弃物不集中回收作业中废弃物集及时清理，不得乱扔乱抛，并集中回收到指定存储处。杨明沈兆平6有限空间作业，通风不良，个体防护不到位加强通风，作好个体防护杨明沈兆平7作业遇有大风天气风力6级以上禁止吊装作业。风力较大时，将作业区域用苫布围起来，采用防风办法。杨明沈兆平8高温、寒冷天气作业区搭隔热棚，采用防暑降温办法；作业区搭取暖棚，采用防寒办法。杨明庞春9起重指挥失误由起重专业人员指挥，信号规范、明确，其她人员服从统一指挥。杨明沈兆平10吊装物下有人禁止在吊装物下通过、停留。杨明沈兆平11大锤脱手伤人使用大锤时拴保险绳，且禁止戴手套和对面站人。杨明沈兆平12飞溅伤人从事有飞溅物作业时，作业人员戴护目镜，无关人员远离作业周边。杨明庞春13高处作业人员有高空禁忌症体检不合格者禁止高处作业杨明庞春14高空坠落上下高空时，应使用速刹自控器杨明庞春15高空作业不系安全带或不对的使用安全带高处作业必要对的使用安全带。杨明庞春16高处作业传递物品时随意抛掷 高空作业禁止抛掷物件，传递物品时使用传递绳，大件工具拴安全绳。杨明庞春17电源使用不规范禁止私拉乱接电源，电源拆接、维护由专业电工负责。杨明庞春18焊件不牢固暂时点焊固定构件必要点焊牢固，强度满足规定方可承力。杨明沈兆平19钢丝绳使用不当钢丝绳必要有8倍以上保险系数并在与吊物尖锐棱角接触处垫管皮。杨明沈兆平20吊物脱落按规范进行绑扎，起吊迈进行检查，确认无误方可起吊。杨明沈兆平21构件倾倒立单片构件时，支撑点及角度选取应合理，支撑杆数量要满足强度规定，焊点应牢固可靠。杨明沈兆平22电焊机无可靠接地电焊机外壳必要进行保护接零和重复接地。杨明沈兆平23电动工具漏电使用迈进行检查，确认电动工具完好并装有漏电保护器。杨明沈兆平24工机具高处坠落伤人小件工具放进工具袋，大件工具系保险绳。杨明沈兆平25工机具不合格或损坏使用迈进行检查、维修。杨明沈兆平26工机具误操作操作人员应持证上岗，禁止操作非本专业工机具。杨明沈兆平27手拉葫芦使用不当使用前检查，修理合格；使用中必要受力均匀，不超载使用；手链必要拴牢，防止滑脱。杨明沈兆平28使用磨光机铁屑飞溅、砂轮片碎裂操作人员穿工作服，戴防护镜，及时更换砂轮片杨明沈兆平29氧炔焰切割熔渣飞溅，割矩回火操作人员穿工作服，戴防护镜，发生回火时，切断气源杨明沈兆平7.2环境条件项目名称：烟道制作、安装序号危险点描述控制对策实行负责人确认签证人1在施工现场照明局限性在每个作业点安装充分照明灯具并能正常投入使用。杨明庞春2施工中废弃物不集中回收施工中废弃物集及时清理，不得乱扔乱抛，并集中回收到指定存储处。杨明庞春3作业遇有大风天气风力6级以上禁止吊装作业。风力较大时，将作业区域用苫布围起来，采用防风办法。杨明庞春4作业遇有雨、雪天气将作业区域积水、积雪清扫干净杨明庞春5现场保温粉尘飞扬作业人员戴口罩、穿防护服杨明庞春8、施工筹划1、8月14日到19日，电厂清灰及降温。（由电厂负责）2、8月16日到20日，脚手架搭设。3、8月21日到24日，保温拆除。4、8月25日到9月10日，烟道拆除。5、9月11日到21日，烟道安装完毕。6.9月22日到28日，烟道保温回答。9、对电厂原有设备保护由于19米层平台上有烟道挡板门及电动执行机构等设备，因而在拆除烟道时，必要对这某些设备要进行保护，详细办法如下：将挡板门关严，然后用木板在挡板门上面盖住，为是防止拆除后铁件对挡板门损伤。另一方面，用木板将电动执行机构盖住，防止拆除时对设备伤害。
