计量泵工作原理及使用说明.doc

计量泵工作原理及使用说明
一、 产品代码
DPMDAAD3150/3.5，其中DP是德帕姆公司代号，M表示液压隔膜式，DAA表示机型代号，D代表变频电机，3150代表额定流量是3150L/H,3.5表示额定压力是3.5MPa。
二、 机械部分工作原理
DPM 液压隔膜系列计量泵基本组成如图1 所示：

1、 电机 2、连轴器 3、蜗杆 4、蜗轮 5、连杆 6、调量锁紧螺钉 7、冲程调节手轮 8、机箱 9、柱塞锁紧螺母 10、连接体 11、后泵头 12、膜片 13、进口单向阀、法兰机构 14、前泵头 15、柱塞 16、出口单向阀、法兰 17、泵内置式安全阀 18、填料 19、缸套锁紧螺母

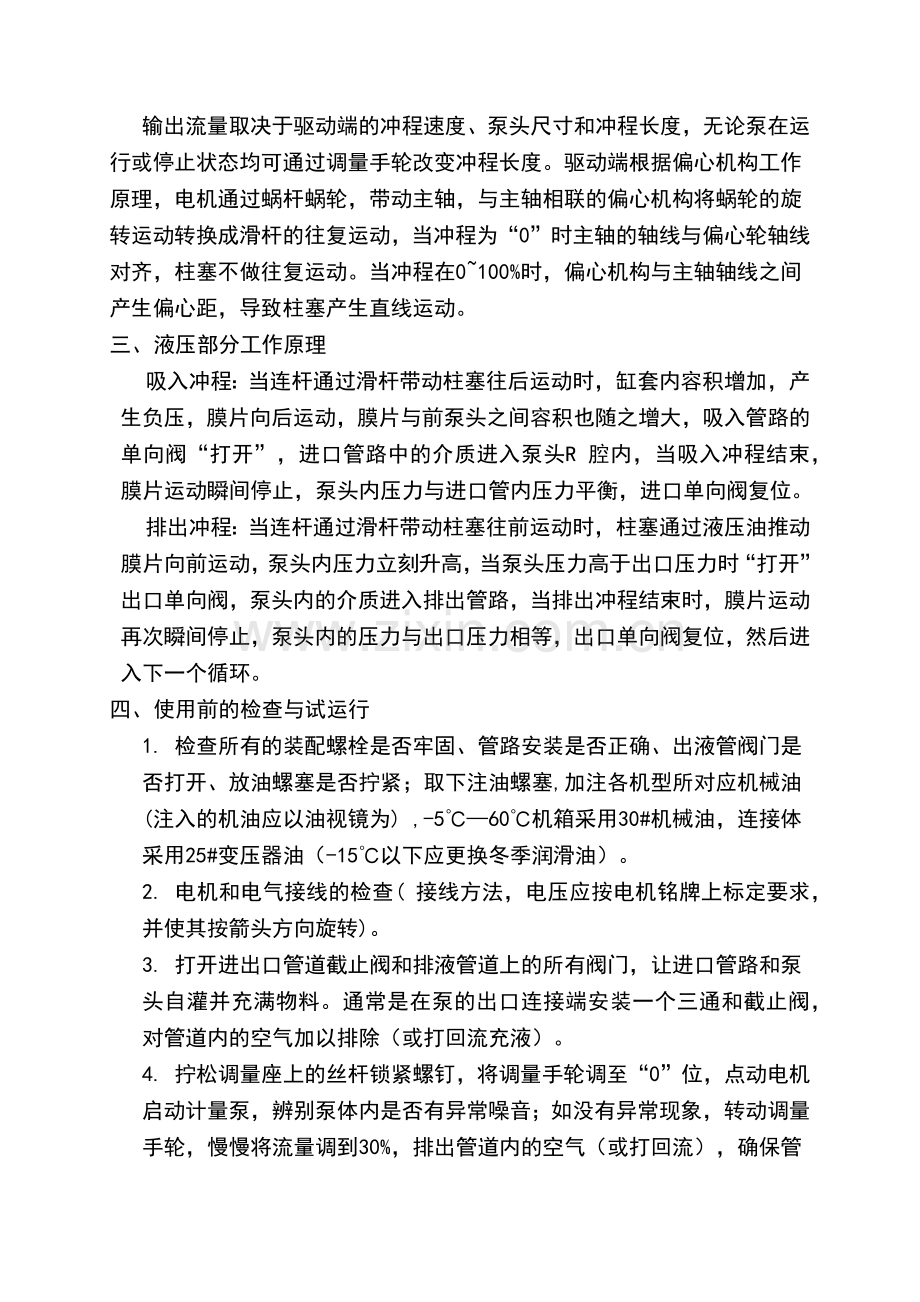

输出流量取决于驱动端的冲程速度、泵头尺寸和冲程长度，无论泵在运行或停止状态均可通过调量手轮改变冲程长度。驱动端根据偏心机构工作原理，电机通过蜗杆蜗轮，带动主轴，与主轴相联的偏心机构将蜗轮的旋转运动转换成滑杆的往复运动，当冲程为“0”时主轴的轴线与偏心轮轴线对齐，柱塞不做往复运动。当冲程在0~100%时，偏心机构与主轴轴线之间产生偏心距，导致柱塞产生直线运动。
三、 液压部分工作原理
吸入冲程：当连杆通过滑杆带动柱塞往后运动时，缸套内容积增加，产生负压，膜片向后运动，膜片与前泵头之间容积也随之增大，吸入管路的单向阀“打开”，进口管路中的介质进入泵头R 腔内，当吸入冲程结束，膜片运动瞬间停止，泵头内压力与进口管内压力平衡，进口单向阀复位。
排出冲程：当连杆通过滑杆带动柱塞往前运动时，柱塞通过液压油推动膜片向前运动，泵头内压力立刻升高，当泵头压力高于出口压力时“打开”出口单向阀，泵头内的介质进入排出管路，当排出冲程结束时，膜片运动再次瞬间停止，泵头内的压力与出口压力相等，出口单向阀复位，然后进入下一个循环。
四、 使用前的检查与试运行
1. 检查所有的装配螺栓是否牢固、管路安装是否正确、出液管阀门是否打开、放油螺塞是否拧紧；取下注油螺塞,加注各机型所对应机械油 (注入的机油应以油视镜为) ,-5℃—60℃机箱采用30#机械油，连接体采用25#变压器油（-15℃以下应更换冬季润滑油）。
2. 电机和电气接线的检查( 接线方法，电压应按电机铭牌上标定要求，并使其按箭头方向旋转)。
3. 打开进出口管道截止阀和排液管道上的所有阀门，让进口管路和泵头自灌并充满物料。通常是在泵的出口连接端安装一个三通和截止阀，对管道内的空气加以排除（或打回流充液）。
4. 拧松调量座上的丝杆锁紧螺钉，将调量手轮调至“0”位，点动电机启动计量泵，辨别泵体内是否有异常噪音；如没有异常现象，转动调量手轮，慢慢将流量调到30%，排出管道内的空气（或打回流），确保管路中没有空气。
5. 当压力表的压力接近预定压力时缓慢调节截止阀，直到达到所需要（不能超过额定压力）压力为止。让泵保持此种状态，运行20 秒左右，然后再慢慢转动调量手轮，同时也慢慢调节截止阀，使压力表的压力保持所需压力，使流量达到所需要求后，拧紧丝杆锁紧螺钉。
五、维护
1. 预防性维护
1) 新启用的泵，运行 500 小时后需更换机箱的润滑油和连接体内的液压油，以后每运行5000小时或半年更换一次；
2) 膜片每 5000 小时更换一次；
3) 油封每年更换一次；
4) 介质为清水时单向阀每工作 3500~4500 小时，更换单向阀球、阀座、垫圈和“O”形圈。
2. 维护程序
1) 目测检查机械部分的密封；
2) 检查下列部件是否泄漏：
3) 机箱和连接体的放油孔螺丝如有泄露应更换密封圈。
3. 标定泵的流量
按调量座上标定的刻度，检测计量泵的输送流量。检测方法可以是就地流量标定柱检测，或通过体积传感器或称重传感器，应用 PLC 控制系统进行远距离监控。
4. 检测出口的泄漏
根据出口流量和压力的变化可以初步确定膜片是否破裂.
5. 清洗单向阀 (单向阀拆装见图8、图9、图10 和图11)
1) 拆下单向阀组件，用清洁乙醇或汽油，用毛刷清洗；切勿用硬物（如镊子等）触碰阀座的刃口和平面 ，也不应使阀球受损伤。
2) 安装时要十分小心，应留意所有阀座的使用面均应向上、锥形口向下，不能漏装任何一个垫片。
6. 膜片更换
膜片更换时连接体内液压油全部更换，用汽油清洗，并检查限位阀是否滑动灵活。膜片更换后压紧螺栓要同步渐进，不能拧得太紧，以不泄漏为准。膜片更换后因受到自动补油速度的限制,所以要运转1~2 小时后才能正常工作。
7. 泵停用时的维护
1) 泵停用时，应及时打回流对管道内具有腐蚀性的介质进行中和清洗并切断电源，关闭进出口管道的阀门；如长期停用，必须将泵头内的残留介质排净并进行中和清洗，然后在泵体表面涂上防锈油，存放在干燥无腐蚀气体处，并加罩遮盖；
2) 如果泵长时间不运行，液体温度的变化可在系统内产生气体。在再次启动时，打开放空阀，通过工艺物料排出气体。
六、可能产生的故障及排除方法
故障
原因
排除方法
电机不启动
电源无电
检查供电、熔丝、接触器各接点是否完好牢靠
完全不排液
1、吸入高度太高2、吸入管道堵塞3、吸入管道漏气4、液缸内有空气
1、降低安装高度2、排除堵塞物3、压紧管路接头4、设法排净空气
排液量不足
1、吸入管道局部堵塞2、单向阀有异物卡住3、单向阀损坏、关闭不严4、液体粘度较高5、柱塞填料处泄漏6、电机转速不稳7、补油系统的油有杂质，密封不严8、安全阀，补油阀动作不正常9、柱塞零点偏移
1、疏通吸管道2、清洗单向阀3、更换单向阀4、改用本厂生产的高粘度计量泵5、调节缸套锁紧螺母（如果填料坏则更换填料）6、稳定电动机转速7、换干净的油8、重新调节9、重新调整柱塞零点
机壳温度过高
1、填料压得过紧2、轴承磨损严重或
装配间隙不对3、润滑油杂质或润滑不良4、联轴器对中性差
1、调整填料松紧2、更换轴承并调整间隙3、换油并改善润滑4、检查联轴器的同轴度
压力不稳
单向阀有异物卡住
出口管路有渗漏
清洗单向阀
排除渗漏
管路振动
1、泵体内存气压2、吸排阀泄漏3、吸入管路过于细长或弯头太多
1、放气2、修复或更换新阀3、整改吸入管路
压力、流量
精度不达标
1、单向阀有异物卡住2、阀球磨损失效3、液体内有空气4、填料受损5、电压不稳定6、膜片破损
1、清洗单向阀2、更换阀球3、排除液体内空气4、更换填料5、加稳压电源6、更换膜片
