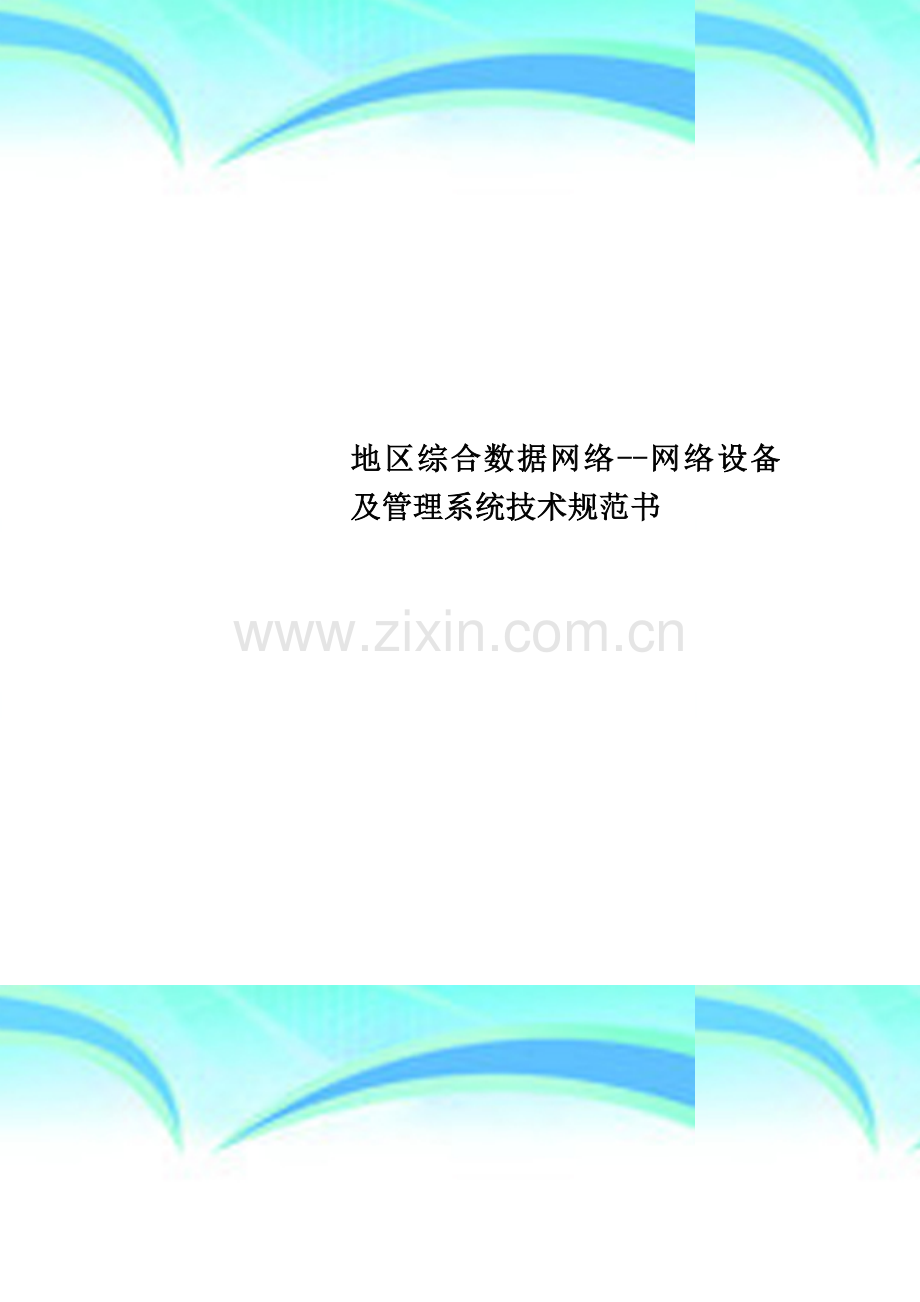

地区综合数据网络--网络设备及管理系统技术规范书.doc

地区综合数据网络-网络设备及管理系统技术规范书 作者： 日期：2 个人收集整理 勿做商业用途广西电网公司地区综合数据网络网络设备及管理系统技术规范书广西电网公司2009年11月目 次1 总则12 标准23 工程部分24 基本要求55 网络方案76 网络性能137 网络设备性能参数要求148 网管系统主要技术要求279 技术服务3210 对技术建议书和设备报价的要求331 总则1.1 本设备技术规范书适用于广西电网公司地区综合数据网工程的网络设备供货。它列出了地区综合数据网建设所需网络设备的功能设计、结构、性能、安装、检测和技术服务等方面要求。1.2 本技术规范书提出的是最基本的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和工业标准的优质产品。1.3 本技术规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行.卖方为本工程提供的设备应是按最新工艺制造的、全新的、符合国际、国内标准的，以确保系统的安全稳定运行。1.4 卖方所提供的设备应提供满足本技术规范书最新型号的产品.对涉及专利、知识产权等法律条款承担义务，买方对此不承担任何责任.1。5 第三方产品的技术、性能参数、测试数据应由产品生产厂商直接提供和确认，并由卖方对设备各项性能负责。1。6 本技术规范书经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。1.7 本工程是一个系统工程，卖方应对整个系统的整体性能负责，而不是只对个别设备负责。在系统调测和试运行期间，如果发现由于卖方设计或配置不合理或缺少设备(含部件)而造成整个系统功能不能满足本技术规范书的要求,卖方应负全部责任。1。8 系统投入运行后,如果买方为了符合信息产业部新版的相关技术体制和技术规范，需修改或增加系统的功能，卖方有义务提供性能的修改和增加，同时免费升级软件版本.1.9卖方据本技术规范书提供设备、备品备件、工程服务、培训等以及卖方认为必须配备的设备，应在技术建议书提出。1。10 本技术规范书仅对设备的组成和设备性能提出基本要求，卖方可结合自己设备的特点提出技术建议书并提供该设备性能的详细资料及说明,以供买方参考。1.11 根据本技术规范书，卖方应在投标应答书中对其中的条款逐项回答，确认满足本技术规范的要求和与本技术规范书的差异，对偏差部分单列成偏差表作详细描述。所有技术应答除书面文件外，应提供电子文档光盘一份，软件平台为Office2003。如果卖方没有以书面形式对本技术规范书的条款提出异议，则意味着卖方提供的设备（或系统)完全满足本技术规范书的要求.1。12 本技术规范书未尽事宜，由买卖双方协商确定。2 标准卖方提供的所有设备、备品备件,除本规范书中规定的技术参数和要求外,其余均应遵照最新版本的国际电信联盟（ITU）、国际电工委员会标准（IEC)、国际公制(SI）、国际标准化组织（ISO)及国家标准，这是对设备的最低要求。如果卖方有自己的标准或规范经买方同意方可采用，但原则上均不能低于上述标准的有关规定，特别是这些规定或规程中互相矛盾的地方,应先征得买方同意后，才能制造.3 工程部分3.1 工程规模广西电网公司地区综合数据网分期建设，总体按三层结构设计如下:核心层:设置在地区供电局，按双套高端路由器配置。汇聚层：设置在通信枢纽站点，具体站点数量根据各地区总体站点数量进行规划。每个汇聚节点按1套中端路由器配置。接入层：地区内110kV及以上变电站、营业所、巡检中心、县级供电企业，按三层以太网交换机配置.同时配置1台三层以太网交换机用于局域网接入。本技术规范书内配置的各网络设备应能由本工程购买的网络管理系统统一管理.本技术规范书内的网络设备应能与其他国际、国内主流网络设备互连互通,并能为第三方网管实现统一管理。3。2 供货范围卖方应根据自身设备的具体情况做出详细的设备配置，并提供设备详细清单，包括安装材料、专用工具；并对各单板的功能做出简要说明。表3-1 供货范围序号名 称型号及规格单位数量备注1核心路由器背板引擎容量480Gbps;转发性能：360Mpps；机箱槽数6；网管许可协议；引擎、交换单板配置;冗余电源模块配置，支持双路电源输入台地区供电局端口4GE光口块端口2410/100/1000M自适应块电源模块220V交流电源输入个路由器机柜机柜尺寸:2200600800mm(高宽深），带PDP:支持双路电源输入台2核心以太网交换机背板容量：480Gbps;转发性能：350Mpps；冗余电源模块配置，支持双路电源输入；网管许可协议；引擎、交换单板配置;电源冗余配置台地区供电局电源模块220V交流电源输入个端口4GE光口块端口8100M光口块端口2410/100/1000M自适应块3汇聚路由器背板引擎容量20Gbps;转发性能：15Mpps；机箱槽数4；冗余电源模块配置，支持双路电源输入；网管许可协议；引擎冗余台通信枢纽站点端口2410/100自适应块电源模块220V交流电源输入个路由器机柜机柜尺寸:2200600800mm（高宽深),带PDP：支持双路电源输入台4接入以太交换机三层，背板容量:48Gbps；包转发:35Mpps；10M/100M/1000M电口数量：24；支持双路交流电源输入，网管许可协议台各地区县级供电企业局域网接入交换机三层，背板容量：48Gbps；包转发：35Mpps；10M/100M/1000M电口数量:24；支持双路交流电源输入,网管许可协议台5接入以太交换机三层，背板容量:8.8Gbps;包转发:6。5Mpps；10M/100M电口数量：24；支持双路交流电源输入，网管许可协议台变电站、营业所、巡检中心营业所接入以太交换机三层,背板容量：8.8Gbps;包转发：6.5Mpps;10M/100M电口数量：24；其中100M光口数量:2；支持双路交流电源输入，网管许可协议台6局域网接入交换机三层，背板容量：8。8Gbps;包转发:6。5Mpps；10M/100M电口数量：24；支持双路交流电源输入，网管许可协议台变电站、营业所、巡检中心7网管系统硬件支持双服务器级（双硬盘，镜像）、主、备数据同步；管理能力500套设备.本期只配置单服务器。套地区供电局网管系统操作系统Windows系统套网管系统管理软件最新版本套许可协议本期按1套核心路由器、1套核心交换机、20套接入交换机.套电源模块220V交流电源输入个机柜机柜尺寸：2200600800mm(高宽深)，带PDP：支持双路电源输入台8本地维护终端主流配置笔记本电脑,Windows操作系统、本地维护终端软件套9技术文件套10安装附件网管与设备、本地维护终端与设备、网管与终端间的各种连接电缆；电源电缆。套注1：上述板件只是基本要求，卖方可根据自身设备情况提供相应的配置。注2：业务板卡只提出基本需求，卖方根据自身设备情况给出具体端口数量。注3：所有柜内连接电线电缆、对外连接的特殊电缆或厂商特有电缆、接头等均应包含在安装材料内。除接地电缆外,其余电缆均应采用屏蔽电缆.卖方应提供投标设备的各种技术文件和必要的设备手册、说明书（中文),随投标文件提供电子版（光盘2份）。卖方应根据自身设备特点提供上述设备的备品备件清单供买方选择.表32备品备件清单序号名 称型号及规格单位数量单价123454 基本要求4。1 工作条件 a) 海拔高度：1000mb) 安装地点无强烈振动和冲击,无强电磁干扰，外磁场感应强度均不超过0。9mT。安装垂直倾斜度不超过5。 c） 环境温度 运输和储存时的温度：20+60 使用时保证性能指标的温度：-5+45 使用时保证工作的温度：-5+55d) 湿度范围：长期相对湿度1095(+35)短期相对湿度590%(+35）e） 直流电源供电电压：DC 48V ,正极接地。电压允许偏差：15。电话加权衡重杂音电压应2mV.在3.4150kHz频带内的宽频杂音电压应50mV。在0。1530MHz频带内的宽频杂音电压应20mV。在3。4150kHz频带内的离散频率杂音电压应5mV。在150200kHz频带内的离散频率杂音电压应3mV。在200500kHz频带内的离散频率杂音电压应2mV。在0。530MHz频带内的离散频率杂音电压应1mV。在020MHz频带内的峰峰值杂音电压应200mV.f) 交流电源供电电压:AC 220V 电压允许偏差：15%频率:50Hz 54。2 机柜部分a) 机柜应有足够的机械强度和刚度,其安装固定方式应具有抗震性和防震能力,应保证设备经过常规的运输、储存和安装后不产生破损变形。b) 机柜采用封闭式结构,设前后门。门应开闭灵活,且不影响机柜内设备的正常运行；开启角不小于90，门锁可靠。机柜底部应有安装固定孔.c) 线缆的引入端应在机架的底部。线缆在机架内排放的位置应设计合理，不防碍或影响日常维护、测试工作的进行。d） 柜体外形尺寸要求如下，卖方所供机柜尺寸如与之不符，应征得买方同意。高宽深：2200mm600mm800mm 高度公差为2.5mm；宽度公差为02mm；深度公差为1.5mm。e） 设备在机柜内采用嵌入式安装.f) 为便于运行维护,应利用标准化元件和组件。紧固连接应牢固、可靠，所有紧固件均具有防腐镀层或涂层，紧固连接应有防松措施。g) 机柜高压防护地与机柜绝缘，绝缘电阻1000M/500VDC；机柜防护地与机柜间耐压3000VDC/min,不击穿，无飞弧。h） 柜体应设有保护接地,接地处应有防锈措施和明显标志.每面机柜应装有不小于100mm2截面的铜接地母线，该接地母线应连接到机柜主框架的前面、侧面和后面，接地母线末端应预装可靠的压接式端子，以备接到通信机房的环形接地体上。所有机柜的接地线与接地母线的接线应至少用两个螺栓。i） 设备在机柜内安装方式如下:核心站点单机柜：1台核心路由器1台核心以太网交换机1台硬件千兆防火墙汇聚站点单机柜：1台汇聚路由器1台接入以太网交换机1台硬件百兆防火墙接入站点单机柜： 1台接入以太网交换机1台硬件防火墙1台局域网接入交换机如单机柜不能满足设备安装需求，请卖方提供详细的解决方案。j） 机柜应具备支持双路直流电源输入的电源分配系统,安装于机柜顶部，负责向机柜内所有子框供电。每路输入的输出分路数量应不少于单机柜可安装的主机箱总数。k） 机柜顶部应具有告警接线端子，包括可闻、可视、紧急或非紧急告警,卖方应提供可闻、可视告警的工作原理图和电气指标。 l) 屏柜、设备表面颜色采用水晶灰色（Pebble Grey RAL7032)4.3 设备安装部分a) 设备的总体机械结构充分考虑安装、维护的方便和扩充容量灵活性。设备的各种插板或模块应是嵌入式的,不装插板、模块的槽位应提供装饰性盖板。b） 所有设备的工厂预安装深度要求达到机架级，以尽量减少现场安装工作量. c) 设备应有足够的机械强度和刚度，设备的安装固定方式应具有抗震性和防震能力.d） 设备在加电运行期间，插入或拔出机盘时,任何元件不应受到损坏和缩短使用寿命。设备接插件必须接触可靠，结构坚固，易于插拔.接插件应有定位和锁定装置。 e） 设备内所有元器件应是全部经过老化处理并经过严格筛选的优质元器件，组装过程应有严格的质量控制，确保长期使用的高可靠性.设备印刷电路板应平整、无飞线并有防霉喷涂层. f) 设备电路插板应在明显位置标出名称或代号，安装在电路插板上的器件应有明显的标志。同一品种的电路插板应有完全的互换性，不同品种的电路插板应有错插保护及防错插功能. g） 设备电路插板、模块应有状态显示功能。h） 设备表面的涂敷应满足防腐防蛀的要求。所有机柜、子框、单元及器件的表面应光滑平整、色泽一致,不允许有划痕、裂纹和斑等破损现象。i） 设备的电磁兼容性和抗电磁干扰应满足GB 17626。2、GB 17626。3、GB 17626。4的要求，卖方应提供设备的具体电磁兼容指标、测试方法及测试数据.j) 卖方应说明其设备的散热方式,设备的冷却优选自然通风散热方式。5 网络方案5。1 网络拓扑广西电网地区综合数据网是基于IP+SDH/MSTP+OPTICAL技术的数据网络，采用层次化设计,网络分为三层：核心层、汇聚层和接入层。地区综合数据网拓扑结构见下图。图51 地区综合数据网拓扑图5。2 设备互连a）核心节点汇聚节点汇聚节点以双链路方式分别接入地区供电局核心节点1、2。两条链路分别承载在光传输网I、II，网络设备采用FE接口与SDH/MSTP光传输设备互连，并采用负载均衡。参见图52。图52b）汇聚节点接入节点汇聚节点与接入节点连接方式：双归属接入方式,即接入节点以双通道方式分别与相邻的两个汇聚节点互连，网络设备采用FE接口与SDH/MSTP光传输设备互连,并采用负载均衡。220kV及以上接入方式参见图5-3；110kV及营业所接入方式参加图5-4.图53图54c）核心节点县级供电企业核心节点与县级供电企业连接方式：双接入方式，即县级供电企业以双通道方式分别与两个核心节点互连，网络设备采用FE接口与SDH/MSTP光传输设备互连，并采用负载均衡。参见图54。图5-4d) 核心节点本地连接地区供电局作为核心层节点，配置两台高端路由器为核心路由器。同时在地区供电局配置2台三层核心以太网交换机，供各业务系统接入.参见图55。 图55e） 接入节点本地连接除接入交换机外,同时接入节点配置1台局域接入以太网交换机，供各业务系统接入。参见图56。 图566 网络性能6。1总体性能广西电网地区综合数据网络不但满足现有业务需求，同时必须满足未来业务发展的需求，并具有随技术的发展而发展的能力，易于网络规模扩展.整体网络性能要求：符合国际公开标准的高性能网络;具备可靠性及冗余性；须能够提供故障隔离功能；须具有迅速升级的能力；良好的可管理性；较小的网络时延;较高的网络可靠性、安全性；良好的网络扩展性。6。2时延和抖动任意两节点间,从一节点接入层设备入端口至另一节点接入层设备出端口最大RoundTrip端到端时延,要求150ms;包时延变化50ms。网络的最大忙时，端到端时延,要求50ms；网络的最大忙时，端到端抖动，要求10ms.6。3丢包率在标准包长下网络负载率达到80时，端到端丢包率，要求10-4；网络的最大忙时,端到端丢包率，要求10-5.6。4网络可用性网络的可用率要求不小于99。99。6。5网络收敛时间全网路由的收敛与恢复速度,要求40s (hello时间间隔为10s时)。6.6 VPN地区综合数据网上承载各种业务将按等级和管理归属进行VPN划分，采用MPLS VPN技术。卖方中标后,协助买方完成本工程MPLS VPN方案设计。6.7 QoS部署地区综合数据网采用Differ Serv体系进行QoS的部署。卖方中标后，协助买方完成本工程QoS的部署方案设计.6.8 路由策略路由策略要求网络规划简单、维护方便，并且有利于今后网络的扩展。路由协议类型为：骨干层MBGPOSPF.卖方中标后，协助买方完成本工程路由策略方案设计。6。9 IP地址本工程IP地址分配应该遵守中国南方电网IP地址管理规定，在南方电网、广西电网统一IP地址规划指导下统一安排。卖方中标后，协助买方完成本工程IP地址方案设计。7 网络设备性能参数要求7.1 基本要求7。1.1 电源要求 卖方所供设备应支持双路直流（或交流）电源输入，能实现自动负载均衡或自动切换。其中任一直流（或交流）电源输入故障，不影响整套设备正常运行。本工程路由器、交换机采用双路直流48V或交流220V电源供电。电源模块支持带电热插拔,不影响设备的正常工作。每套设备可支持的电源模块数量不少于2块，支持负载分担、支持1：1或M:N保护.支持防雷击、过压、欠压、过流保护。当单个电源模块输入失效，应能自动告警并上报网管系统。7。1.2硬件要求a） 卖方提供的所有设备必须是全新的产品，并保证所提供产品的数量、质量，特别是接口的兼容性。b） 设备能在不中断通信的情况下，可带电进行电路板的插拨操作。c） 卖方提供的设备要选用高质量的元器件，生产过程中进行严格质量控制，出厂前要经买方人员严格测试和检查，确保设备长期稳定、可靠地运行。7.1.3软件要求7。1。3.1软件的完整性提供的软件应是确保全网（包括网管中心、节点机）正常运行所需的管理、运营、维护等有关的全部软件，并是成熟的最新版本的软件系统，应为模块化设计。7.1。3.2软件模块化结构卖方必须保证任何软件模块的维护和更新都不影响其它软件模块,软件具有容错能力.7。1。3.3故障监视和诊断软件能及时发现故障并发出告警，能够自动恢复系统，不影响任何已建立的业务连接。7。1。3.4兼容性及升级设备不同时期软件版本应能向下兼容，软件版本易于升级,且在升级的过程中不影响网络的性能与运行。卖方应承诺在供货时提供最新版本的软件，但该软件必须是经过测试正式推出的，其可靠性、稳定性经过严格验证的商用版本。应提供各有效软件版本的清单,功能的描述,对各种协议的支持，以及对硬件平台（处理器、内存等）的要求；应提供各有效软件版本与硬件模块的对应关系。卖方应承诺5年内免费更新软件版本，并提供相应的新版本软件功能说明书及修改说明书。7。1.4 管理要求设备应至少支持SNMP网管协议与RMON II。可实现与第三方网管软件配合完成故障管理、配置管理、性能管理和安全管理。应提供基于端口、业务类型、主叫IP地址、被叫IP地址的包数、字节数的统计能力（包括数量、对性能的影响）；应提供端到端的流量统计功能。该功能的实施不应对设备的转发性能产生不利影响.应提供设备支持网络管理和控制的机制,包括存储/上载配置、诊断、升级、状态报告、异常情况报告及控制等.设备应提供计费原始信息，可与计费系统配合完成计费功能。7.1.5 安全要求设备可以提供以下安全措施a) 流过滤和分析。支持用户制定复杂的访问控制列表(ACL)对系统或单个接口进行报文过滤。同时支持采样（Sampling)和端口镜像（Port mirroring)机制。 采样功能是在不影响系统线速转发的前提下，对特定流中的数据包进行采样来获得所需信息的功能。采样数据可以保留到本地以供分析，分析结果可作为设置策略路由、制定过滤机制、分析网络流量特征乃至制定运营策略的参考。采样规则包括针对特定的接口、协议类型、源地址、目的地址等，采样周期可人为设定。端口镜像指把报文从一个端口映射到另一个其他的端口，以便于在不影响业务的前提下使用仪器来对某个端口的报文进行抓包分析，端口镜像功能不影响线速转发。b) 配置安全。对登录用户支持本地或远程两种认证方式，并为不同级别的用户提供不同的配置权限。支持用户使用SSH登录路由器并进行配置,避免了远程配置的报文被第三方监控的可能. c） 协议认证.支持RIP、OSPF 、ISIS 及BGP v4报文的明文及MD5 密文认证，支持网管协议SNMPv3的加密和认证； d） 数据日志。记录系统及用户日志.系统日志指系统运行过程中记录的相关信息，用以对运行情况、故障进行分析和定位，并且支持基于线程极的系统日志。日志文件可以通过XModem、FTP、TFTP协议，远程传送到网管中心.7.1。6 可靠性指标卖方所供设备使用寿命不少于15年。卖方应明确所供设备及单元的MTBF值及计算方法.7。2 核心层路由器7。2.1 业务功能设备应采用无阻塞转发、接口模块化结构.交换矩阵(引擎）、处理器、接口卡、电源等关键部件(模块)应支持单模块或冗余配置。冗余配置情况下，任何单一部件（模块）故障，不影响设备和业务正常运行；关键部件（模块）倒换不应影响设备和业务正常进行。应支持万兆以太网、千兆以太网、快速以太网、SDH（STM1、4、16）连接，速率范围支持（channellized）E1、10/100Mbps以太网、（channellized）155Mbps、1000Mbps、10000Mbps等;连接用户网络的方式包括通过POS和各种以太网技术等。设备所提供的POS接口应支持APS自动线路切换功能,切换时间50ms。建议支持ATM、DDN、Frame Relay、X.25、PSTN、ISDN连接，连接用户网络的方式包括通过DDN、FR、ATM和各种以太网技术等.支持服务质量保证。能够对不同关键业务的VPN实现带宽保护,保证预留带宽不被其他业务侵占。应该具有交换端口、业务整形、业务分类和政策隔离能力。不同的用户网络之间可需要相互隔离，或者根据政策来限制地进行网络连接和访问。支持MPLS/VPN.应能够支持IPv6.卖方所供的路由器应能够与其他厂家的路由器设备互联互通，请提供已实现互联互通的路由器设备清单(包含生产厂商、设备型号）。卖方所供的路由器应具有两年以上的电力系统调度数据网运行经验，请提供实际案例。7。2.2 接口路由器应能提供FE、GE、E1、CE1、POS等接口，各类接口可以进行任意配置，在改变和增减接口时不应对其他接口的业务产生任何影响.至少提供6个业务插槽，插槽可提供接口类型如下：万兆以太网光接口模块千兆以太网光/电接口模块百兆以太网光/电接口模块E1/CE1/PRI电接口模块155M CPOS单模光接口模块622M POS单模光接口模块2.5G POS单模光接口模块卖方应提供各种接口模块的规格种类、端口密度和板卡内部逻辑端口密度(WAN口)，以及单机框所能提供的最大配置数目.路由器最大负载能力不少于：8个10000M 以太网接口40个1000M 以太网接口。7。2.3 性能参数a) 基本性能参数转发能力应可达线速,各种端口的实际吞吐速率不应低于线速的90。整机包转发性能：360Mpps。在链路利用率不超过70%的情况下，路由交换延时不应超过20微秒。b） 结构功能处理结构：无阻塞转发、接口模块化结构。交换结构：通过PCI总线进行数据交换。交换背板带宽：480Gbps业务插槽带宽：20Gc） 应能够支持线速转发能力，在10负载和80%负载的下列IP包处理性能指标如下：包丢失率 错包率 包传输延迟10的负载 0.10。1 1ms80%的负载 0。1% 0。1 1msd) 针对BGP路由协议,可以采用Route-map、access-list、aspath、communitylist和 prefixlist五种过滤器来实施路由策略，其他动态路由协议可以采用Routemap、accesslist、和 prefix-list等过滤器来实施路由策略.无论采用多少路由策略对系统性能没有影响。e） 能够对组播数据进行线速转发，最大支持的组播组个数为16K，在组播条件下转发性能指标如下(包丢失率、错包率、包传输延迟等）。包丢失率 错包率 包传输延迟10的负载 0.10。1 1ms80的负载 0.1 0。1 1msf） 应根据用户所在网段、应用类型、流量大小等自动对业务进行分类,这一过程不应对系统的转发产生不利影响.h) 接入速率控制:接入本网络的业务应能对其接入速率进行控制。平均流量范围（上行和下行)8K2488M,流量控制粒度8K.超过承诺速率的数据将被丢弃或标以最低的优先级,不应对系统性能产生不利影响。i） 应提供先进的拥塞控制机制，对不同等级的业务进行不同的处理，设备应该支持为每个队列或用户分配相对独立的带宽资源，为所有的应用提供不同的时延、不同的时延抖动、不同的带宽保证和不同的丢包率等要求，设备的每个物理接口所支持的队列数量不应低于4个。队列对系统性能无影响.j） 应能提供完善的QoS实现方案，对系统性能无影响，并能对组播业务提供良好的QoS支持。k） 以太网接口支持4k VLAN。l) BGP4路由数目不少于20万条，转发表支持不少于120K路由条数；可至少同时配置6条静态路由负载分担，实现负载分担。m） 卖方提供的设备OSPF及ISIS协议的路由表容量不少于20万条。n) 卖方提供的设备能够提供快速重路由、端口线路保护、MPLS流量工程等其它业务功能.o） 卖方提供的设备应能实现包过滤、地址转换、数据加密、防火墙等方面的功能,且上述功能的实现不应影响系统性能。7。2.4 MPLS支持设备应提供MPLS支持能力，可采用多协议标记交换技术实施流量工程，以优化网络流量。每个接口板可同时支持1024条LSP，整机支持的LSP数量超过10000条，并保证MPLS数据包的线速转发。路由器在10负载和80%负载情况下MPLS标签交换能力性能指标如下：10负载 时延90%支持采用多协议标记交换实施链路保护和路径保护功能,单条标记交换路径进行链路保护的速度应在100ms以内.应支持二层MPLS-VPN及三层MPLSVPN，并保证VPN的可实施性。CE与PE间的路由协议应支持静态路由、动态路由（至少支持RIP、BGP、OSPF协议）。应提供设备对MPLSVPN支持的性能指标，如支持VRF数目,每VRF支持表项数目等.路由器并发支持512个VPN，每个系统最多支持20万条路由.支持MPLS LER和LSR功能，能配置备份LSP，支持负荷分担的多路径LSP,支持标记压栈,支持基于约束的路径计算，能基于源/目的地址、协议、源/目的端口、选项域、TOS/优先级域、TCP标志,根据路由表的下一跳等参数将包路由输出至LSP。7。2.5 主要技术参数汇总核心层路由器主要技术参数汇总表性能指标要求参数卖方设备指标体系结构无阻塞转发、接口模块化结构交换背板容量480Gbps转发性能360Mpps可配置机箱槽数6电源冗余1+1或N+1 冗余带电插拔电源, 路由处理器，接口卡可支持接口类型1端口STM-16 POS1/2端口STM-4 POS1端口STM-1 POS/CPOS24端口E11/2端口10GE(光)4/24端口GE（光）24/48端口10/100/1000M最大10GE接入数量12最大GE接入数量288最大接口负载能力810GE48GE 或810GE9610/100/1000M整机不间断工作时间99。999%时延20ms用户协议IP、ATM、Frame Relay路由协议OSPF、BGP v4 、IS-ISBGP4 Extension、RIP v2路由器管理/安全协议SNMPRMON I、IIPacket FilteringTelnet Remote AccessSyslog服务质量IP Class of ServiceMPLS Class of ServiceRSVP、带宽保护带宽抑制、冲突回避网络安全ICMP Rate LimitingSecure CopyReceive ACLsIP Options FilteringBGP4路由表容量(可变长子网）200000条标记交换LDP、MP-BGP、RSVPTE流量工程MPLS/ TE虚拟专网MPLS/VPN组播PIM, IGMP注:卖方应提供端口支持的电缆传输长度。7。3 汇聚层路由器7.3。1 业务功能设备应采用无阻塞转发、接口模块化结构。交换矩阵（引擎)、处理器、接口卡、电源等关键部件(模块）应支持单模块或冗余配置。冗余配置情况下,任何单一部件（模块）故障，不影响设备和业务正常运行；关键部件（模块)倒换不应影响设备和业务正常进行。应支持千兆以太网、快速以太网、SDH（STM1、4、16）连接,速率范围支持（channellized）E1、10/100Mbps以太网、（channellized）155Mbps、1000Mbps等；连接用户网络的方式包括通过POS和各种以太网技术等。设备所提供的POS接口应支持APS自动线路切换功能,切换时间50ms。建议支持ATM、DDN、Frame Relay、X.25、PSTN、ISDN连接，连接用户网络的方式包括通过DDN、FR、ATM和各种以太网技术等.支持服务质量保证。能够对不同关键业务的VPN实现带宽保护，保证预留带宽不被其他业务侵占。应该具有交换端口、业务整形、业务分类和政策隔离能力.不同的用户网络之间可需要相互隔离,或者根据政策来限制地进行网络连接和访问。支持MPLS/VPN。应能够支持IPv6.卖方所供的路由器应能够与其他厂家的路由器设备互联互通,请提供已实现互联互通的路由器设备清单(包含生产厂商、设备型号）.卖方所供的路由器应具有两年以上的电力系统调度数据网运行经验，请提供实际案例。7。3。2 接口路由器应能提供FE、GE、E1、CE1、POS等接口,各类接口可以进行任意配置，在改变和增减接口时不应对其他接口的业务产生任何影响。至少提供4个业务插槽,插槽可提供接口类型如下：千兆以太网光/电接口模块百兆以太网光/电接口模块E1/CE1/PRI电接口模块155M CPOS单模光接口模块155M POS单模光接口模块卖方应提供各种接口模块的规格种类、端口密度和板卡内部逻辑端口密度(WAN口），以及单机框所能提供的最大配置数目。路由器最大负载能力不少于：4个GE光口48个10/100M 以太网接口.7.3。3 性能参数a) 基本性能参数转发能力应可达线速,各种端口的实际吞吐速率不应低于线速的90%.整机包转发性能：15Mpps。在链路利用率不超过70的情况下,路由交换延时不应超过20微秒。b） 结构功能处理结构：无阻塞转发、接口模块化结构。交换结构：通过PCI总线进行数据交换。交换背板带宽：20Gbps业务插槽带宽：3Gc) 应能够支持线速转发能力，在10%负载和80负载的下列IP包处理性能指标如下：包丢失率 错包率 包传输延迟10的负载 0.10.1% 1ms80%的负载 0。1% 0.1 1msd) 针对BGP路由协议，可以采用Routemap、access-list、as-path、communitylist和 prefixlist五种过滤器来实施路由策略，其他动态路由协议可以采用Route-map、access-list、和 prefixlist等过滤器来实施路由策略。无论采用多少路由策略对系统性能没有影响。e) 能够对组播数据进行线速转发，最大支持的组播组个数为16K,在组播条件下转发性能指标如下（包丢失率、错包率、包传输延迟等）。包丢失率 错包率 包传输延迟10%的负载 0.10.1 1ms80%的负载 0。1 0.1% 1msf） 应根据用户所在网段、应用类型、流量大小等自动对业务进行分类，这一过程不应对系统的转发产生不利影响.h） 接入速率控制：接入本网络的业务应能对其接入速率进行控制。平均流量范围(上行和下行)8K2488M，流量控制粒度8K。超过承诺速率的数据将被丢弃或标以最低的优先级，不应对系统性能产生不利影响。i) 应提供先进的拥塞控制机制，对不同等级的业务进行不同的处理，设备应该支持为每个队列或用户分配相对独立的带宽资源，为所有的应用提供不同的时延、不同的时延抖动、不同的带宽保证和不同的丢包率等要求，设备的每个物理接口所支持的队列数量不应低于4个。队列对系统性能无影响。j） 应能提供完善的QoS实现方案，对系统性能无影响,并能对组播业务提供良好的QoS支持.k) 以太网接口支持4k VLAN。l） B
