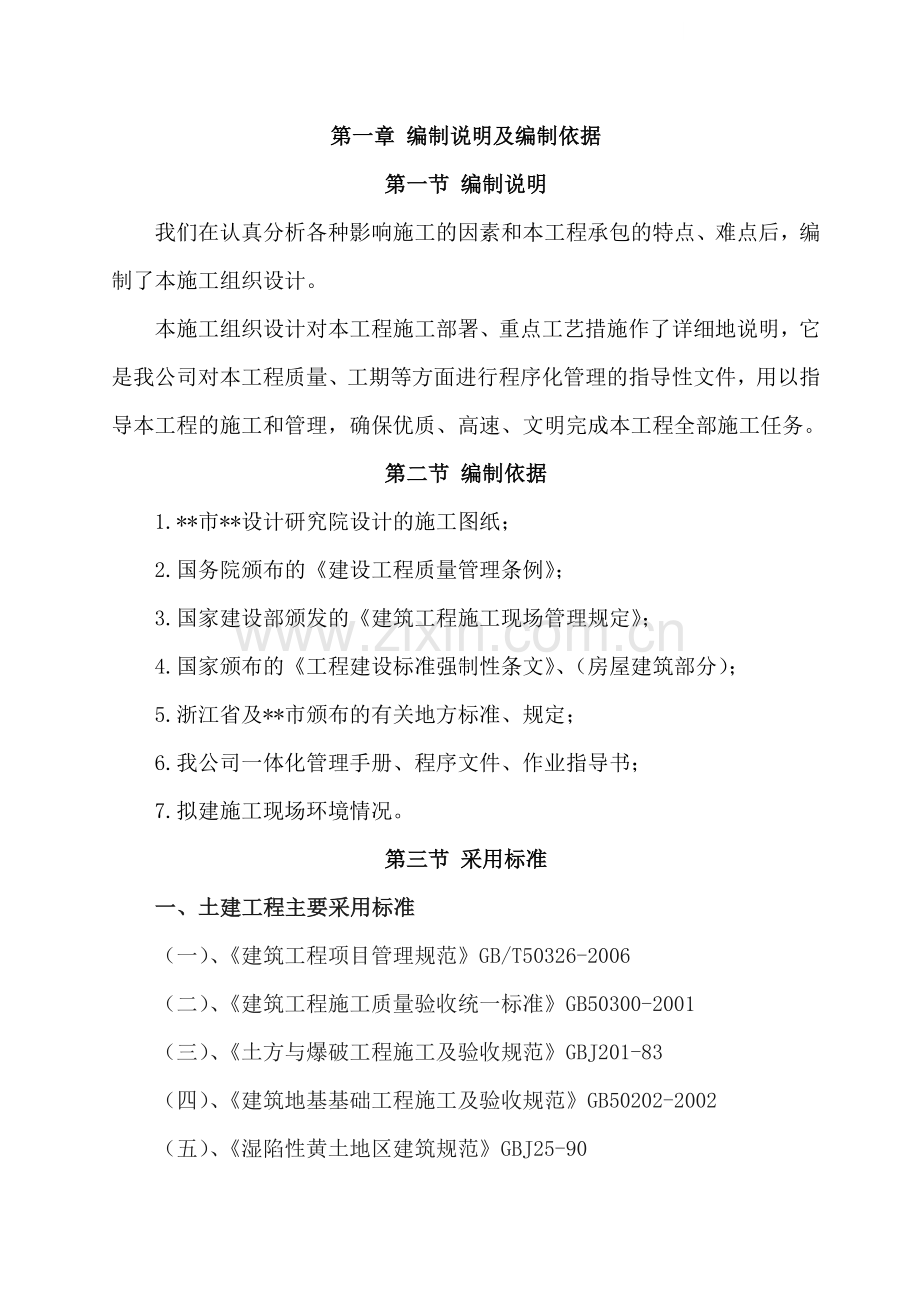

第一章 编制说明及编制依据
第一节 编制说明
我们在认真分析各种影响施工的因素和本工程承包的特点、难点后，编制了本施工组织设计。
本施工组织设计对本工程施工部署、重点工艺措施作了详细地说明，它是我公司对本工程质量、工期等方面进行程序化管理的指导性文件，用以指导本工程的施工和管理，确保优质、高速、文明完成本工程全部施工任务。
第二节 编制依据
1.**市**设计研究院设计的施工图纸；
2.国务院颁布的《建设工程质量管理条例》；
3.国家建设部颁发的《建筑工程施工现场管理规定》；
4.国家颁布的《工程建设标准强制性条文》、（房屋建筑部分）；
5.浙江省及**市颁布的有关地方标准、规定；
6.我公司一体化管理手册、程序文件、作业指导书；
7.拟建施工现场环境情况。
第三节 采用标准
一、土建工程主要采用标准

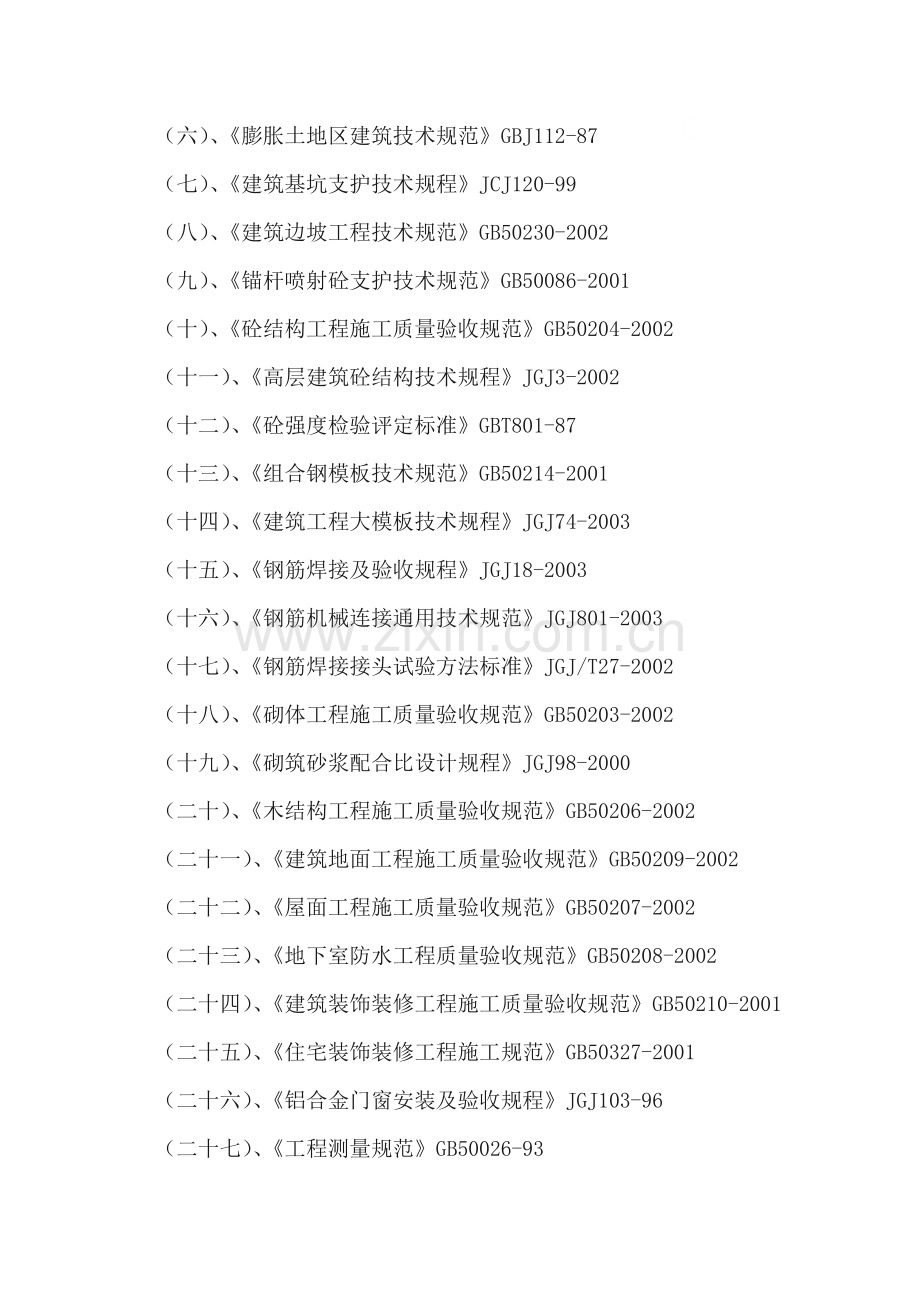

（一）、《建筑工程项目管理规范》GB/T50326-2006
（二）、《建筑工程施工质量验收统一标准》GB50300-2001
（三）、《土方与爆破工程施工及验收规范》GBJ201-83
（四）、《建筑地基基础工程施工及验收规范》GB50202-2002
（五）、《湿陷性黄土地区建筑规范》GBJ25-90
（六）、《膨胀土地区建筑技术规范》GBJ112-87
（七）、《建筑基坑支护技术规程》JCJ120-99

（八）、《建筑边坡工程技术规范》GB50230-2002
（九）、《锚杆喷射砼支护技术规范》GB50086-2001
（十）、《砼结构工程施工质量验收规范》GB50204-2002
（十一）、《高层建筑砼结构技术规程》JGJ3-2002
（十二）、《砼强度检验评定标准》GBT801-87
（十三）、《组合钢模板技术规范》GB50214-2001
（十四）、《建筑工程大模板技术规程》JGJ74-2003
（十五）、《钢筋焊接及验收规程》JGJ18-2003
（十六）、《钢筋机械连接通用技术规范》JGJ801-2003
（十七）、《钢筋焊接接头试验方法标准》JGJ/T27-2002
（十八）、《砌体工程施工质量验收规范》GB50203-2002
（十九）、《砌筑砂浆配合比设计规程》JGJ98-2000
（二十）、《木结构工程施工质量验收规范》GB50206-2002
（二十一）、《建筑地面工程施工质量验收规范》GB50209-2002
（二十二）、《屋面工程施工质量验收规范》GB50207-2002
（二十三）、《地下室防水工程质量验收规范》GB50208-2002
（二十四）、《建筑装饰装修工程施工质量验收规范》GB50210-2001
（二十五）、《住宅装饰装修工程施工规范》GB50327-2001
（二十六）、《铝合金门窗安装及验收规程》JGJ103-96
（二十七）、《工程测量规范》GB50026-93
（二十八）、《建设工程文件归档整理规范》GB/T50328-2001
二、安装工程主要采用标准及规程
（一）、《建筑安装工程质量验收评定标准》GBJ300-2001
（二）、《建筑电气工程施工质量验收规范》GB50303-2002
（三）、《电气装置安装工程电气设备交接试验标准》GB50150-91

（四）、《电气装置安装工程电缆线路施工及验收规范》GB50168-92
（五）、《电气装置安装工程低压电器施工及验收规范》GB50254-96
（六）、《电气安装工程1KV及以下配线工程施工及验收规范》GB50258-96
（七）、《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
（八）、《电气装置安装工程接地装置施工及验收规范》GB50169-92
（九）、《给水排水管道工程施工及验收规范》GB50268-97
（十）、《自动喷水灭火系统施工及验收规范》GB50261-2005
（十一）、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
（十二）、《家用燃气燃浇器具安装及验收规程》CJJ12-99
（十三）、《电梯工程施工质量验收规范》GB50310-2002
（十四）、《通风与空调工程施工质量验收规范》GB50243-2002
（十五）、《综合布线系统工程施工及验收规范》CECS89-97
（十六）、《建设工程施工现场供用电安全规范》GB50194-93
（十七）、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-28
（十八）、《建筑给水聚丙烯管道工程技术规程（PP-R）DB32/T474-2001
（十九）、《住宅装饰装修工程施工规范》GB50327-2001
三、其它采用标准
（一）、《建筑施工安全检查标准》JGJ59-99
（二）、《施工现场临时用电安全技术规范》JGJ46-2005
（三）、《建筑施工弯处作业安全技术规范》JGJ80-91
（四）、《建筑施工扣件式钢脚手架安全技术规范》JGJ130-2001
（五）、《建筑工程施工现场供电安全规范》GB50194-93
（六）、《建筑施工现场用电安全规范》JGJ46-88
（七）、《建筑机械使用安全规范》JGJ33-86
（八）、《建筑施工高空作业安全技术规范》JGJ80-91

（九）、《建筑施工现场环境与卫生标准》JGJ146-2004
第二章 工程概况
第一节 建筑概况
本工程为**商业广场有限公司**·**工程，地处浙江省**市**镇**产业基地内，由**市**设计研究院设计。
本工程主要包括B1块为十九栋，其中八栋为F=11＋1、十一栋为F=5，建筑面积69603.26㎡,地下室为19093㎡；B2块为26栋，其中四栋F=11、三栋为6＋1、十二栋为5＋1、七栋为F=3，总建筑面积69387.8㎡，地上13998.3㎡，总建筑面积为172082.36㎡。檐口标高分别为31.9m、20.1 m、16 m、15.1 m、9 m。
第二节 结构概况
本工程±0.000相当于绝对标高分别2.95m，建筑结构安全等级为二级，抗震设防烈度小于六度，不做抗震设防设计。耐火等级为二级。地下室防水等级为一级，屋面防水等级为二级，防水层合理使用年限为15年。结构形式为钢筋混凝土框架构，建筑合理使用年限为50年，预应力管桩基础。混凝土强度等级为：地下室柱、墙、梁、板为C30，基础垫层（150厚）C15，顶板、底板、承台、地梁、外墙及水池外墙均为防水混凝土，抗渗等级S6，内掺膨胀剂，地下室外墙混凝土中掺入0.9kg/m3，的聚丙烯纤维；地上部分除特殊注明外地梁、承台、框架梁、板、柱混凝土为C25，基础垫层（100厚）C10。砌体部分：砌筑施工质量控制在B级，±0.000以下外墙用Mu10混凝土实心砖，M7.5水泥砂浆实砌，20厚1：3水泥砂浆抹灰；±0.000以上外墙、分户墙、卫生间四周墙采用Mu10混凝土多孔砖，M5.0混合砂浆砌筑，其余内墙均采用A2.5级加气混凝土砌块，M5.0加气混凝土砌块专用混合砂浆砌筑。
第三节 装饰概况

地下室采用合成高分子三元乙丙橡胶防水卷材，屋面采用高聚物改性沥青防水卷材防水；外墙分别为毛石墙面（底层）、面砖墙面和涂料墙面；内墙分别为涂料墙面和瓷砖墙面；楼地面分别采用水泥砂浆楼地面、细石混凝土楼地面和高级地砖楼地面；顶棚采用涂料顶棚和铝扣板顶棚。铝合金外窗、外门采用深灰色断热铝合金，无色中空玻璃。
第四节 安装工程概况
一、给排水系统
1.住宅楼竖向分高、低两个供水区，地下室水泵房内设置10m3生活水箱。高区为住宅楼五层以上，实施变频供水，五层和五层以下为低区，由市政管网直接供水。
2.地下室内的废水主要是清洁废水、雨水、消防排水和系统事故时的泄露水，通过集水坑内设置的无堵塞潜污泵提升排入废水管网。
3.水源引自城市市政给水管网，利用市政给水管网直接供水。住宅的上部2层设置太阳能热水器，采用分户集热、分户储能的分户式太阳能热水系统。给水管道采用公称压力1.6Mpa级的衬塑铝合金管，铜镀鉻快速连接件连接。
4.采用污废水合流系统，出户后排入化粪池。
5.雨水采用外排水系统，屋面雨水经雨水口收集进入贴外墙设置的雨水立管，通过雨水小方井后进入室外雨水管网。
二、电气工程：
设计范围:供配电系统、照明系统、建筑物防雷与接地系统及安全措施等。本设计电源分界点为架空层低压配电总箱进线开关处，电源进出建筑物的位置及过墙套管由本设计提供。
1.低压配电系统：
负荷分类及容量：本建筑的电力负荷为三级负荷，容量为177.01KW。

0.4KV供电电源：本建筑电源引自1＃10/0.4KV箱式变电所，提供本楼的住宅用电。
计量：本建筑根据供电部门要求采用低压到户计量，各单元架空层集中设置电表箱，表箱内预留远程抄表设备位置。
用电指标：根据住宅设计规范及建设单位要求，本建筑住宅用电标准商铺为100W/㎡，住宅每户为6KW。
供电方式：采用放射式—树干式相结合配电，系统采用三级配电。
2.照明系统：
光源：一般场所为荧光灯或其他节能型灯具。荧光灯具采用电感式节能镇流器加电容补偿使功率因素不小于0.90。考虑住户装修的需求，住宅内照明光源暂定为普通白帜灯。
3.建筑物防雷、接地系统及安全措施
本建筑防雷等级为三级。建筑的防雷装置满足防直击雷及雷电波的侵入，并设置等电位联结措施。
接闪器采用避雷小针（高0.3M），暗敷避雷带（利用屋面钢筋网），屋顶避雷连接网格不小于20×20m。；利用建筑物钢筋混凝土柱子内φ16以上主筋通长（焊接）作为引下线。引下线上端与屋顶避雷网焊接，下端与建筑物基础结构钢筋焊接，引下线在室外地面下1m处引出1.5m长与柱子主筋焊接的－40×4的镀锌扁钢，作为散流装置和与室外接地装置焊接的预留连接带。建筑物外墙引下线在距室外地面上0.5m处设测试卡子。凡突出屋面的所有金属构件，均应与屋顶的避雷网可靠焊接。
本建筑配电系统接地形式采用TN—C—S制。防雷接地、电气设备的保护接地采用共用的接地极，要求接地电阻不大于1欧姆。接地极为建筑物基础钢筋结构。实测不满足要求时，增设人工室外接地极。室外接地极距建筑物大于3m，距室外地面1m。室外接地极为镀锌角钢L50×50×5，长
2.5m，每5m设一根，并用40×4镀锌扁钢作水平连接带。室外接地极凡焊接处均应涂刷沥青防腐。
本建筑设置总等电位联结箱MEB，底边距地0.5暗装。总等电位板由紫铜板制成，应将建筑物内保护干线、设备进出总管、建筑物金属构件进线联结，总等电位联结线采用—40×4镀锌扁钢。总等电位联结均采用各种型号的等电位卡子，不允许在金属管道上焊接。住宅卫生间采用局部等电位联结，从适当的位置引出两根大于φ16的结构钢筋至局部等电位联结箱LEB，局部等电位联结箱底边距地0.5暗装，讲卫生间内所有金属管道、构件联结。总等电位联结系统采用S型网络结构。
建筑物电子信息系统的雷电防护等级为D级，在低压总配电箱内设置一级浪涌保护器。各类弱电信号引入端应设过电压保护装置。
设备选择及安装：
1.配电箱均为暗装，安装高度为底边距地1.2m，住户配电箱底边距地1.8m。厂家提供的设备电源控制箱（盒）安装应以厂家设备要求为准，控制箱与设备间连接线应根据设备的最终安装定位敷设。
2. 开关均距地1.3米暗装。插座除卫生间、厨房、及洗衣机插座距地1.5m（选用防潮防溅型面板）外，其他距地0.3m暗装，应采用安全型。单相空调插座除客厅距地0.3m暗装外，其它距地2.2暗装。
电缆、导线的选型及敷设
0.4KV系统除进户电缆选用YJ22-1KV铠装交联电力电缆外，其余低压干线电缆选用YJV－1KV交联电力电缆。电缆穿热镀锌钢管（SC）沿墙、板敷设。
电力支线均选用BV－500V聚氯乙烯绝缘铜芯导线，PE线必须用绿/黄双色导线。所有导线均穿塑料管（PVC）沿墙、板内暗敷。配电支线路暗敷时，保护层厚度必须大于300㎜.

平面图中所有回路均按回路单独穿管，不同回路不应共管敷设。各回路N、PE线均从配电箱内引出。
三、消防系统
本工程地下室包括二类地下汽车库、自行车库、工具间等，设消火栓给水系统，室内消火栓用水量10L/S，室外消防水量为20L/S，火灾延续时间2小时，水枪充实射流高10米。本系统与2、3＃住宅的消火栓系统环网由水泵房内消火栓水泵二路供水。在地下室设有252M3消防水池一座，其中储消火栓系统用水144M3，储自动喷水灭火系统用水108 M3。在2＃楼楼顶设18 M3消防水箱一个。
设自动喷水灭火系统，设计用水量30L/S，按中危险Ⅱ级设防，喷水高度8L/min·㎡，作用面积160㎡。延续供水时间1小时。报警阀设在水泵房内，水力警铃设在泵房门外，位置现场确定。当火灾发生时，初期用水由2＃楼顶消防水箱供给。喷头喷水同时水流指示器动作，信号传给消防控制盘显示火灾部位。此时湿式报警阀动作，敲响水力警铃报警，压力开关自动启动喷淋泵供水。另外泵房内设有手动控制装置，消控中心具有自动和手动两套控制装置，其运行情况均反映在控制盘上。
在水泵房内，配置消火栓系统给水泵和自动喷水灭会系统给水泵各一组，每组两台（一用一备）以及生活变频恒压供水设备一套。
按中危险等级，补救A、B类火灾配置移动式灭火器。在每个消火栓箱内设2个手提式干粉磷酸铵盐灭火器。消控中心、电信机房等采用20Kg推车式磷酸铵盐灭火器。
给水管道采用公称压力1.6Mpa级的PP-R聚丙烯冷水管，热熔联结，进户管采用钢塑复合管，法兰连接。
潜污泵排水管道采用镀锌钢管，丝扣连接，阀门为闸阀。
消火栓管道采用内壁涂塑热镀锌钢管，沟槽连接，阀门及需拆卸部位
采用法兰连接。工作压力为1.6Mpa级。
自动喷水灭火系统管道采用内外壁热镀锌钢管，小于DN100的管道丝扣连接，大于或等于DN100的管道采用沟槽连接。喷头采用直立式K80标准直立式喷头，动作温度为68度。
水泵房内的消防管道采用涂塑无缝钢管，法兰连接。采用弹性吊架和托架。
四、暖施工程
（一）平时通风及排烟
1、自行车库、水泵房、光电机房设机械排风系统，排风量按换气次数4次/h确定。
2、储藏室设机械排风兼机械排烟系统，排风量按换气次数5次/h确定；排烟量按每平方米建筑面积不小于60m3/h计算确定。选用双速风机，平时低速运行，火灾时转为高速运行。
3、汽车库设机械排风系统（兼做机械排烟），通过坡道和采光通风井自然进风，机械排风量按换气次数6次/h计算确定。汽车库划分防烟分区，每个系统负担的建筑面积不超过2000平方米。
4、排烟风机入口设烟气温度超过280℃时能自动关闭的排烟防火阀，排烟防火阀应能锁关闭相应的排烟风机。
5、排烟口距防烟分区内最远点距离不超过30米。
6、汽车尾气通过土建竖井至屋顶高空排放。
（二）人防地下室通风设计
1、本工程战时人防单元－为柴油电站，战时设清洁式和隔绝式两种通风方式。电站战时清洁式通风时温湿度要求：机房：温度≤40℃，控制室：温度≤30℃，相对湿度≤75％。
2、本工程战时人防单元二～六为乙类六级二等人员掩蔽所，设三种通
风方式：清洁式通风风量：5m3/h·p；滤毒式通风风量：2m3/h·p；隔绝式通风，防护时间大于3小时，CO2浓度不大于2.5％。最小防毒通道换气次数大于40次/h。
3、工程平时转换：临战前完成人防工程设备时转换调试。根据图纸关闭平时设备相应转换相应转换阀门，进行人防通风系统调试，并检测油网过滤器及滤毒罐的有效性。
4、设置在人防进、排风口的从风机至扩散室、活门的风管及人防区内平时排风口从手动密闭阀向外的风管均采用3㎜厚钢板焊接成型，管路与设备间的连接法兰衬以橡胶垫。当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管，决不允许采用预留孔，其中临空墙预埋管管材的厚度采用6㎜，密闭墙预埋管管材厚度采用不小于3㎜，密闭翼环和防护抗力片可采用6㎜厚的钢板制作，直径应比风管直径大200㎜，密闭肋与短管应双面满焊。
（三）管道材料
风管采用镀锌钢板制作，其厚度按《通风与空调工程施工质量验收规范》（GB50243－2002）有关规定选用。
发电机排烟管采用无缝钢管，管内外除锈后用高温防腐漆作防腐处理后再做保温层，保温材料由厂家定，发电机排烟管和排烟口采用波纹管柔性连接。排烟支管上设置单向阀门。
第三章 实施目标
第一节 实施目标
充分发挥我公司的整体优势，科学组织，精心施工，采用先进、成熟的施工技术，推广应用科技成果，以有力的技术和管理手段，保证施工顺利进行，严格履行合约，确保实现如下目标：
一、工期目标

完成合同内容总工期为478个日历天。
二、质量目标
确保**·**工程为合格。
三、安全生产、文明施工目标
完善安全措施，提高安全意识，杜绝死亡和重伤事故的发生，年工伤频率在0.5‰以下。文明施工按照公司施工现场CI管理标准的要求实施管理。详细划分职责，严格按总平面进行管理及安全保卫工作，确保文明施工；采取有效措施，避免施工扰民，最大限度减少对环境的污染。确保合格工程。
第四章 施工组织及部署
第一节 施工前期准备
为了合理安排工程的材料和设备运输，在工程开工前营造一个良好的施工环境，我们将利用我们与地方政府良好的关系，在施工准备期间完成如下工作：
一、施工环境准备
1）现场勘查了解地形、道路、供水、供电情况。
2）落实现场座标、水准点及水、电接口的情况。
3）现场平面规划、布置。
4）临时用水、用电线路和设施布设。
5）现场道路、临时设施施工。
二、技术准备
1）组建项目管理班子，分工明确，职责分明。
2）组织有关人员全面熟悉施工图纸，并进行自审，对图纸上存在的问题、错误、矛盾进行汇总。
3）对施工要点、难点部位，进行研讨，制定措施。

4）对设计采用的新技术、新结构、新材料、新工艺和新设备进行研讨，制定实施计划。
5）进行图纸会审，作好记录。
6）作好钢筋、木工的翻样工作。
7）组织有关人员讨论并编制施工组织设计。
8）作好各项材料、机械、半成品和劳动力计划。
9）制订各项管理制度，编制各项作业指导书。
10）进行多层次的技术、安全、质量、文明施工、现场管理制度交底。
11）组织编制施工图预算。
第二节 施工用水计算
一、施工用水
施工现场用水主要包括生活用水、生产用水和消防用水
1.生产用水总量
q1=k1×ΣQ1N1K2/8×3600
三层以下施工用水主要浇筑考虑浇筑零星砼时的用水，其它用水三层以上考虑现场浇砼的用水，取浇筑砼全部用水定额N1=2000L/M3,每台班浇筑砼量，最大约100m3，故取Q1=100m3，取K1=1.1，K2=1.5
q1=1.1×(100×2000×1.5)/(8×3600)=11.5 (L/S)
2.计算机械用水量
无拌制和浇注砼以外的施工机械，不考虑q2用水量
3.施工现场生活用水量
q3=PN3K4/24×3600
式中：p=施工现场高峰昼夜人数，取350人
N3=每人昼夜用水量，取40升
K4用水不均衡系数取1.4

则：q3=350×40×1.4/8×3600=0.68L/s
4.生活区生活用水量
不考虑q4，用水量q4=0
5.消防用水量
消防用水经查表q5=10L/S(经查表)
6.计算总用水量
q1+q2+q3+q4=11.5+0+0.68+0=12.18(L/S)＞q5
故工地总用水量为12.08(L/S)
工地临时网路需管径：其中：V为管网中水流速度，取1.5m/s
DN=√4Q/3.14×V×1000=√4×12.18/3.14×1.5×1000=0.107m≈107㎜
DN=101mm
故现场临时供水管采用外径114镀锌钢管做主干线水管。
第五章 主要分部分项工程施工方法
第一节施工测量
一、平面轴线控制
1.根据业主移交的坐标点，建立工程平面轴线控制网，设立半永久性引桩和标志。
2.地下室施工阶段采用经纬仪俯视法进行投点放出轴线，并与建设方一起复核无误后，方可进行下一步施工。
3.±0.00以上主体结构采用“内控法”。在±0.00楼面上设四个激光控制点，在每层楼板相应部位留设200×200孔洞。用激光铅垂仪将控制点投到各层楼面上，经闭合平差后成为该层平面轴线控制基点。再进行楼层各轴线及细部放线，竣工后用同标号砼封住孔洞。
二、高程控制
根据业主提供的水准点，按二等水准精度要求引测到现场设置的水准
基点上，做为工程高程控制和沉降观测的基点。水准基点设在建筑物20m以外且不受施工影响，保证通视，方便观测处，且不少于三点。楼层施工用DS2水准仪和钢卷尺将高程传递到各层上面，每层至少保证两个高程点，以供检核。
三、垂直度控制
采用“内控法”控制塔楼主体结构平面轴线。为保证整体垂直度，各层平面控制基点一般均从底层直接投测，每隔５层，须进行垂直度的检校。
四、沉降观测方案
1.水准点的埋设
在拟建建筑物外20～50m埋设三个水准点组成水准网，埋设要求：
1）水准点埋设在安全的地方，避免受震动的破坏。
2）水准点埋设在易于观测的地方。
3）水准点埋设在冻土线下0.5m，防止受冻胀的影响。
2.沉降观测点的埋设
根据设计图，观测点应在建筑物角部、抗震缝两侧和外侧结构柱（20～30m一个）设置。

3.观测点埋设方法：
在一层结构柱上隐蔽又便于观测的部位预埋Ф16钢筋，外露3～4cm，钢筋头上用电焊加高，并打磨成半球形。埋设点必须牢固、稳定、安全，能长期保存。
4.沉降观测的时间、方法和精度
1）观测时间
施工到±0.000层时进行第一次观测，然后每施工一层观测一次，直至竣工，竣工后第一年每两月测一次，第二年每季度测一次，直至沉降稳定（沉降速率小于0.02mm/d）。
2）观测方法和精度
沉降观测是一项长期的系统观测工作，为保证观测成果的准确性，应做到四定：
a.固定人员观测和整理成果。
b.固定使用的水准仪及水准尺。
c.使用固定的水准点。
d.按规定的日期、方法和路线进行。
3）观测等级为二等，观测仪器采用N2型精密水准仪、铟钢尺，环线闭合差小于0.30√n mm。
5.沉降观测的成果整理
沉降观测提供的成果为：
1）建筑物平面图，图上标有观测点位置及编号。
2）下沉量统计表。
3）观测点的下沉量曲线。
五、拟配备的主要计量设备
仪器设备名称
规格型号
单 位
数 量
经纬仪
JDJ2E
台
1
水准仪
DS2
台
2
铟钢尺

把
1
2米靠尺

支
2
台称
TGJ-1000
台
2
水平尺
600mm
把
8
50米钢尺

把
1
激光铅直仪
200m
台
1
第二节 静压桩施工方法
本工程采用先张法预应力管桩，桩身混凝土掺钢筋阻锈剂。桩径为500，壁厚为65，桩身混凝土强度为C60，桩端以③－2层粘土层为持力层，单桩竖向承载力特征值分别为800KN、920KN,单桩竖向抗拔承载力特征值为170KN，桩长分别为42m、47m，具体桩长、配桩由施工时根据地质层变化现场确定，接头不得大于3个，桩数分别为107根、295根。
一、施工准备
（一）作业条件
1、桩基的轴线和标高均已测定完毕，并经过检查办完预检手续。桩基的轴线和高程的控制桩，要设置在不受打桩影响的地点并妥善保护。
2、处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，要会同有关单位采取有效措施，予以处理。
3、据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰作标志，以便于施打。
4、场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。
5、打试验桩。施工前必须打试验桩.其数量不少于2根，确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。
6、选择和确定打桩机进出路线的打桩顺序，制定施工方案。
（二）材料要求
1、预制钢筋混凝土桩：规格质量必须符合设计要求和施工质量验收规范的规定，成品购买的有出厂合格证，现场预制的有相关的试验资料。
2、焊条(接桩用)：型号、性能必须符合设计要求和有关标准规定。
3、钢板(接桩用)：材质、规格符合设计要求，采用低碳钢。
二、工艺流程

测量定位→桩机就位→吊桩插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→终止压桩→切割桩头。
三、操作工艺
（一）桩机就位
打桩机就位时，要对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
（二）起吊预制桩
先拴好吊桩用的钢丝绳和索具，然后用索具捆住桩上端吊环附近处，一般不超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
（三）起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
（四）稳桩：桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入上一定深度，再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。桩插入时垂直度偏差不得超过0.5%。桩在压入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。
（五）压桩：压桩时，桩机就位系利用行走装置完成，它是由横向行走（短船行走）、纵向行走（长船行走）、和回转机构组成，把船体当作铺设的轨道，通过横向和纵向油缸的伸程和回程使桩机实现步履式的横向和纵向行走。当横向两油缸一只伸程，另一只回转可使桩机实现小角度回转。桩用起重机吊运或用汽车运至桩机附近，再利用桩机自身设置的起重机，可将预制砼桩吊入夹持器中，夹持油缸将桩从侧面夹紧，压桩油缸伸程，
把桩压入土层中。伸长完后，夹紧油缸回程松夹，压桩油缸回程，重复上述动作，可实现连续压桩操作，直至把桩压入预定深度土层中。
（六）接桩
 1）在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢；焊接时，应采取措施，减少焊缝变形；焊缝应连续焊满。
2）接桩时，一般在距地面lm左右时进行。上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于l‰桩长。
3）接桩处入土前，应对外露铁件，再次补刷防腐漆。
（七）送桩：设计要求送桩时，则送桩的中心线应与桩身吻合一致，才能进行送桩。若桩顶不平，可用麻袋或厚纸垫平。送桩留下的桩孔应立即回填密实。
（八）检查验收
每根桩打到贯入度要求，桩尖标高进入持力层，接近设计标高时，或打至设计标高时，应进行中间验收。在控制时，一般要求最后三次十锤的平均贯入度，不大于规定的数值，或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录。如发现桩位与要求相差较大时，应会同有关单位研究处理。然后移桩机到新桩位。待全部桩打完后，开挖至设计标高，做最后检查验收，并将技术资料整理完毕提交甲方。
（九）打桩过程中，遇见下列情况应暂停，并及时与有关单位研究处理：
1）贯入度剧变；
2）桩身突然发生倾斜、位移或有严重回弹；
3）桩项或桩身出现严重裂缝或破碎。
4）冬期在冻土区打桩有困难时，应先将冻土挖除或解冻后进行。
四、质量要求
（一）混凝土预制桩钢筋骨架质量标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
主筋距桩顶距离
±5mm
2
多节桩锚固钢筋位置
5mm
3
多节桩预埋铁件
±3mm
4
主筋保护层厚度
±5mm
一般项目
1
主筋间距
±5mm
2
桩尖中心线
10mm
3
箍筋间距
±20mm
4
桩顶钢筋网片
±10mm
5
多节桩锚固钢筋长度
±10mm
（二）钢筋混凝土预制桩质量检验标准
项
序
检查项目
允许偏差或允许值
主控项目
1
桩体质量检验
按基桩检测技术规范
2
桩位偏差
见下表
3
承载力
按基桩检测技术规范
一般项目
1
砂、石、水泥、钢材等原材料（现场预制时）
符合设计要求
2
混凝土配合比及强度（现场预制时）
符合设计要求
3
成品桩外形
表面平整，颜色均匀，掉角深度＜10mm，蜂窝面积小于总面积0.5％
4
成品桩裂缝（收缩裂缝或起吊、装运、堆放引起的裂缝）
深度＜20mm，宽度＜0.25mm，横向裂缝不超过边长的一半
5
成
品
桩
尺
寸
横截面边长
mm
±5
桩顶对角线差
mm
＜10
桩尖中心线
mm
＜10
桩身弯曲矢高

＜1/1000L
桩顶平整度
mm
2
6
电
焊
接
桩
焊缝质量
见GB50202中表5.5.4-2
电焊结束后停歇时间
min
＞8.0
上下节平面偏差
mm
＜10
节点弯曲矢高

＜1/1000L
7
硫磺胶泥接桩
胶泥浇注时间
min
＜2
浇注后停歇时间
min
＞7
8
桩顶标高
mm
±50
9
停锤标准
设计要求
（三）压入钢筋混凝土预制桩的桩位偏差
压入钢筋混凝土预制桩的桩位偏差，必须符合下表规定。斜桩倾斜度的偏差不得大于倾斜角正切位的15%(倾斜角系桩的纵向中心线与铅垂线间的夹角)。

序号
检查项目
允许偏差（mm）
1
盖有基础梁的桩：
（1） 垂直基础梁的中心线
（2） 沿基础梁的中心缝

100+0.01H
150+0.01H
2
桩数为1～3根桩基中的桩
100
3
桩数为4～16根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩：
（1） 最外边的桩
（2） 中间桩

1/2桩径或边长
1/2桩径或边长
注：H为施工现场地面标高与桩顶设计标高的距离。
五、注意事项
（一）对压桩的要求
1）静力压桩与锤击相比具有无噪音、无震动、无污染、安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能产生超静孔隙水压力。压桩期间，应由建设单位委托有资质的监测单位对已有建筑物和管线进行跟踪动态监测。
2）要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。
3）检查打桩机械设备、起重机具、压力表等。
4）压桩机安装必须按设备说明书和有关规定程序进行。
5）启动门架支撑油缸，使门架微倾15度，以便插预制桩。
6）当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米/分钟以内即可。
7）当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。

8）压桩施工时，应派专人或开启自动记录设备，做好沉桩施工记录。
9）沉桩施工前，应先试桩。试桩数量不少于两根，以确定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。
（二）静压桩质量控制
1）静压桩沉桩时，压桩的压力要根据现场的地质条件，通过对静力触探比贯入阻力平均值和标准贯入试验N值评估沉桩的可能性，选择好压桩机械设备。
2）根据地质条件，单桩竖向极限承载力以及布桩密集程度等因素，压桩机应按定额总重量配制压重，压机的重量(不含静压桩机大履和小履重量)不宜小于单桩极限承载力的1.2倍。
3）油压表必须经有资质的法定检测单位鉴定，并有鉴定合格证。
4）静压桩沉桩控制应按设计标高，压桩力和稳压下沉量相结合的原则，并根据地质条件和设计要求综合确定。
5）桩端进入坚硬、硬塑粘性土，中密以上粉土、砂土土层时，静压桩的压桩力为主要控制指标，桩端标高在征得设计单位同意后，可作为辅助控制指标。
6）静压桩桩端进入持力层，达到综合确定的压桩力要求，但未达到设计标高时，宜保持稳压1～2分钟，稳压下沉量可根据地区经验确定。
7）静压桩施工过程中，不得任意调整和校正桩的垂直度，避免对桩身产生较大的次生弯矩。静压桩穿越硬土层或进入持力层的过程中，除机械故障处，不得停止沉桩施工。
8）压桩过程中，应检查压力、桩的垂直度、接桩间歇时间、桩的连接质量及压入深度。
9）压桩施工结束后，应做桩身的单桩竖向承载力试验和小应变检查桩身质量。

10）沉桩质量控制
a．沉桩前，应清除周边和地下障碍物，平整场地，桩机移动范围内场地的地基承载力应满足桩机运行和机架垂直度的要求。
b．沉桩顺序一般采用先深后浅，自中间向两边对称前进，或自中间向四周进行。
c．桩插入土中定位时的垂直度偏差不得超过0.5%。
d．送桩结束后，应及时用碎石或黄砂回填密实。
11）压桩过程中，不能随意中止，如因操作必须，停歇时间要短。中途停歇时间不得超过2小时，严禁中途停压造成沉桩困难。
第三节 土方开挖及基坑支护
一、主要施工流程

二、施工工艺
1、土方开挖：
1）基坑按设计要求严格分层分段开挖，按设计的剖面图不同段放坡，
基坑开挖后立即在基坑坡顶作表面硬化处理，并在硬化层中设置排水沟，表面硬化层宜做成反坡，排水沟应不漏水，排水沟做成后，可用以基坑内的排水。
2）基坑开挖施工应遵循“信息法”施工的原则，勤监测、勤巡视及时反馈信息，根据变化的情况指导施工。
3）要保证该基坑支护顺利安全施工，除高质量的支护设计外，还需土方开挖施工组织严密，土方开挖施工队伍一定要与基坑支护施工队伍密切配合，协调施工。同时还应根据环境监测所反馈的信息随时调整挖土顺序，挖土速度，严禁随意超挖蛮干。
4）支护施工过程中的排出物可能会使自然地面抬高，其排出物在施工完成后必须及时清楚，以保证自然地面标高不超过设计地面标高，以免增加支护结构的额外土压力负担，使支护结构出现过载现象。
5）基坑开挖进程中，土方不应随意堆置于基坑周边，施工用材必须堆置于坑边的安全距离之外。
6）土方开挖过程中，挖土机不得碰撞支护结构件。
7）基坑开挖期间坑底四周设置排水沟，基坑内的少量渗水，可采用明沟水集水坑的办法用潜水泵明排至坑外排水沟排入城市污水管网。
三、监测及应急措施
1、检测的目的：深基坑施工监测的主要目的是充分掌握整个深基坑在开挖过程中坑壁土体、邻近道路管线及建构筑物的变形状态、变形大小及特征、地下水动态变化特征、锚杆的拉应力变化、基坑侧壁的土压力变化情况等，以达到预警效果，确保整个基坑工程顺利进行。通过基坑监测及时提供施工信息，调整施工方案，及时采取合理的应急应变措施，信息化施工方法是基坑安全进行的有力保证。
2、监测方案：

1)整个基坑的监测包括位移监测，沉降观测。
2)为精确实施监测方案，首先在施工场地进行影响范围外，布设高精度平面控制网和精密水准点网，作为位移与沉降观测的基准点。
3)在基坑周边以及邻近建筑物上布设位移与沉降观测点，位移与沉降点除个别情况外，应合二为一，即沉降、位移观测点使用同一点，以利监测资料的分析。
4)监测项目
基坑周边的地面土体位移及沉降。
周边建筑物的地面沉降及变形监测，地下管线及市政设施的沉降。
5)监测方法
观测点的布设
控制基准点的布设在基坑影响范围外布设三～四个基准点，该点经现场踏勘后具体确定位置，基准点必须是绝对固定点，确保其牢固且通视性较好，基准点应设保护措
