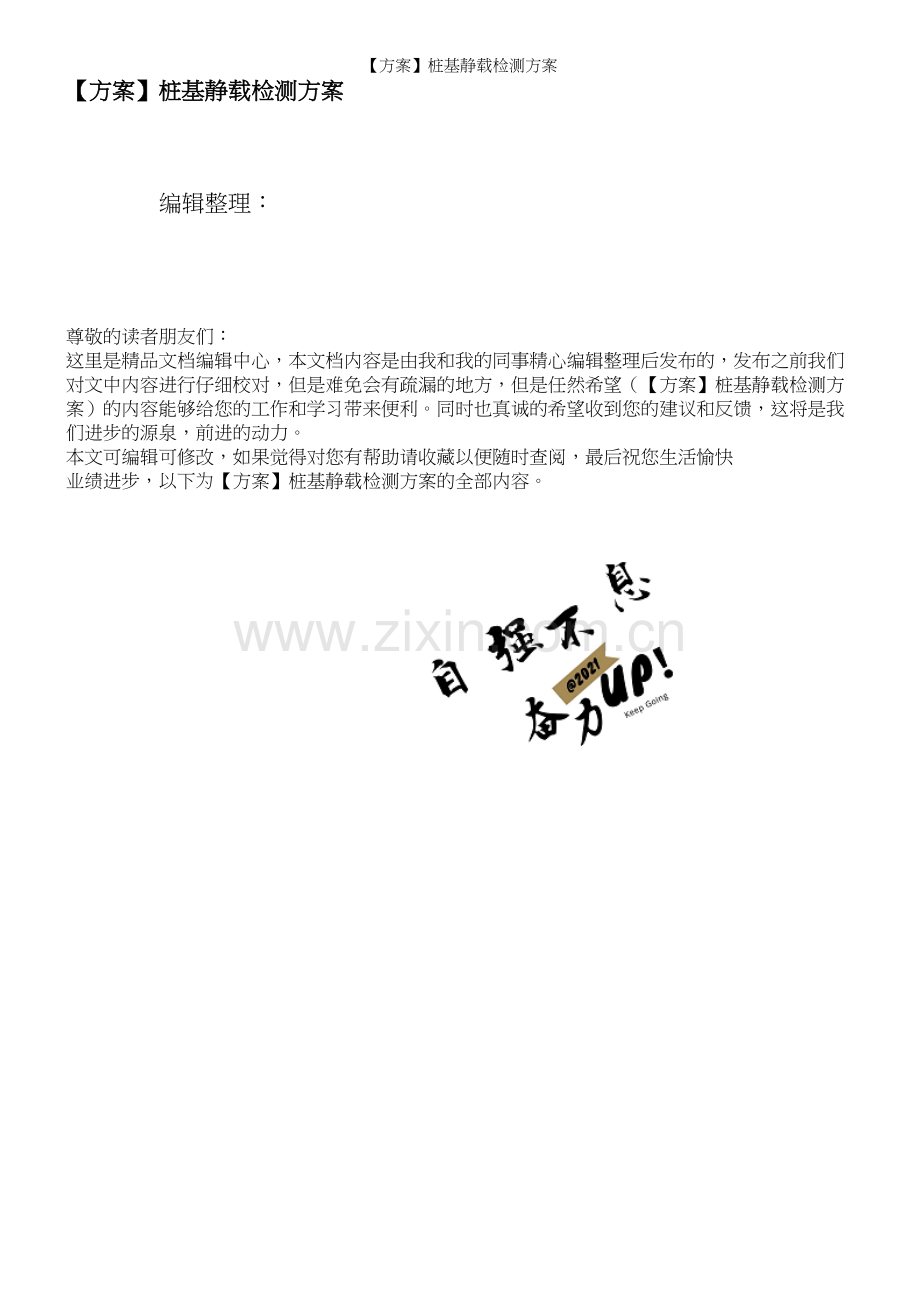

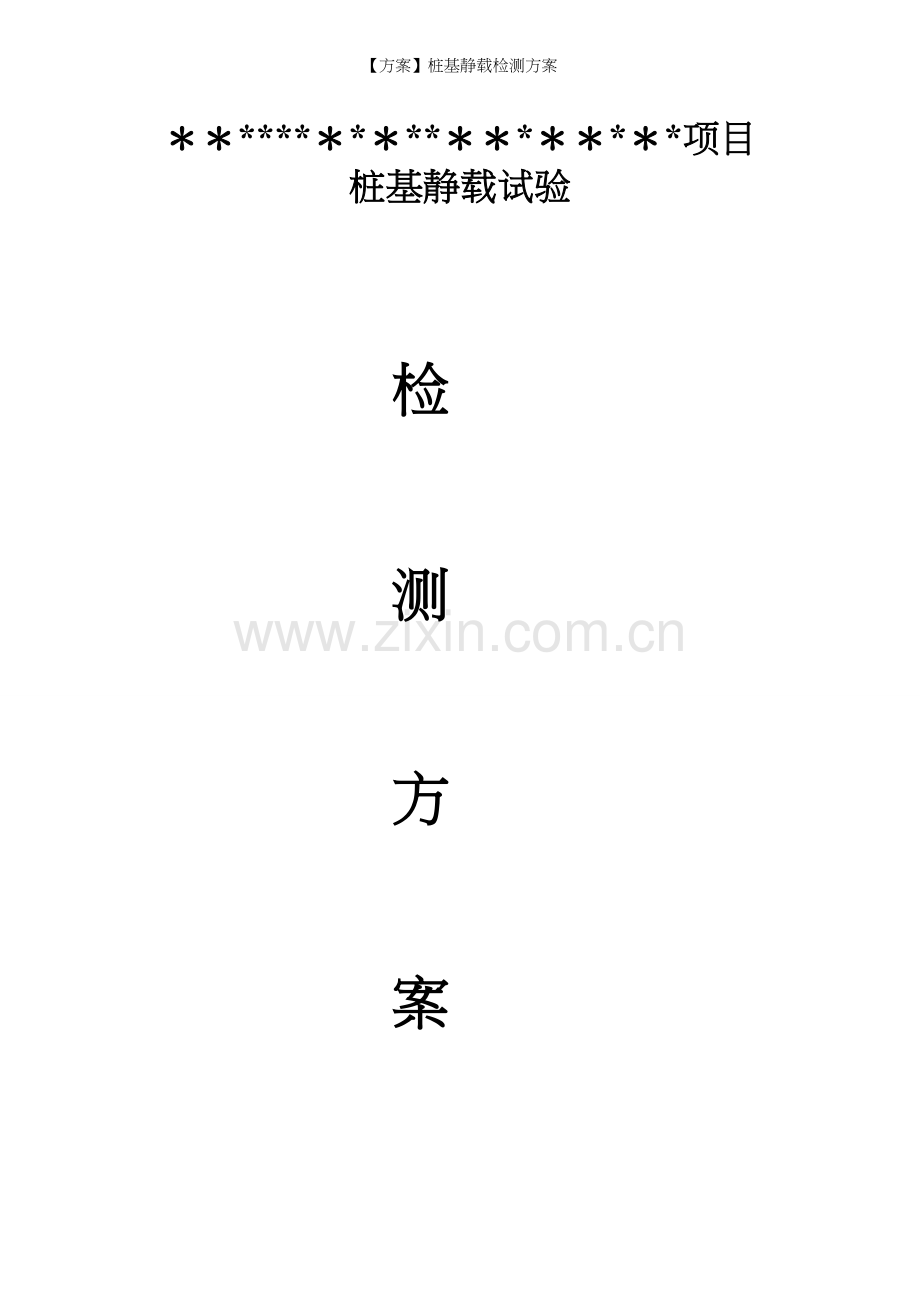

【方案】桩基静载检测方案【方案】桩基静载检测方案 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（【方案】桩基静载检测方案）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为【方案】桩基静载检测方案的全部内容。*项目桩基静载试验 检 测 方 案一、工程概况*工程使用人工挖孔扩底灌注桩基础，持力层为中风化砂岩或泥岩层，桩径1250mm，扩底至1800mm,工程桩单桩竖向承载力特征值为10620kN，加载按照业主及设计方最终意见，单桩最大加载值为1.6倍，是16992kN。根据设计和规范该工程桩基检测需做静载试验检测。采用单桩竖向抗压静载试验检测桩数为3根。二、人员及设备配置 （一）人员配置 我公司拟派有丰富经验的检测工程师1名，检测员及技工若干名进驻现场。(二）仪器配置仪器名称规格数 量静载设备/1套千斤顶DQF500T4台精密压力表0100MPa2个百分表（0-50）mm5个卷尺7。5m1把主梁H型钢900mm300mm9000mm2根主梁H型钢700mm300mm9000mm8根三单桩竖向抗压静载试验1、。试验依据（1）、中华人民共和国行业标准：建筑基桩检测技术规范JGJ 1062014；(2)、中华人民共和国国家标准：建筑地基基础设计规范GB500072011；（3)、中华人民共和国行业标准：建筑桩基技术规范JGJ 94-2008。抽检数量为单体工程同一类型同一持力层按总桩数的1%且不少于3根.2、试验目的采用接近于通过竖向抗压桩的实际工作的试验方法，比较准确的反映单桩的受力状况和变形特征，确定单桩竖向抗压承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。3、单桩竖向抗压静载试验的基本原理 单桩竖向抗压静载试验，是一种原位测试方法，其基本原理是将竖向荷载均匀的传至建筑物基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Qs 曲线及slg t等辅助曲线,然后根据曲线推求单桩竖向抗压承载力特征值等参数。4、仪器设备 (1）、加载设备：4台油压千斤顶(500T），高压油泵站。 （2）、荷载与沉降量测仪表：荷载量测使用100Mpa压力表，试验点的沉降量由安装在离桩顶平面的4个百分表量测。荷载与沉降量测仪表均经过国家指定的计量标定单位进行计量标定5、试验准备工作 （1）、收集原始资料，了解试桩场地工程地质情况,试桩的基本情况（如桩长、桩径、混凝土强度等级、施工日期、施工工艺等），以及桩的设计极限承载力值。（2）、制定出比较详细的试验方案（包括桩头处理、加载装置等）.*工程单桩竖向抗压静载试验采用锚桩压重联合反力装置，采用4根锚桩，并监测锚桩上拔量，根据设计方提供信息,并结合现场实际情况,每根锚桩提供上拔力暂定为250吨，四根合计1000吨，配重采用混凝土砌块,堆载不少于1040吨;反力横梁由主梁和副梁组成，均采用H型钢梁。堆载平台尺寸约8m8m，混凝土块堆载高度约7m.采用混凝土块层层交错搭接堆载，确保安全。试验桩周围拉警戒带，非试验人员禁止靠近。整个试验装置示意图如图1、2所示。图1 锚桩压重联合反力装置示意图 图 2 单桩竖向抗压静载试验装置示意图 (2）、桩头处理：*工程试验桩需要开挖桩头区域，破桩头至桩顶标高,凿去混凝土，仅留原有配筋,并加密配筋,采用高于原混凝土两个等级浇筑圆柱体桩帽,直径1300mm，高度900mm；雨棚工程试验桩需要开挖桩头区域，破桩头至桩顶标高，凿去混凝土，仅留原有配筋，并加密配筋，采用高于原混凝土两个等级浇筑长方体桩帽，边长1000mm，高度900mm。6、现场试验规定和要求 (1)、桩基检测采用慢速维持荷载法，按下列规定进行加、卸载和沉降观测. 荷载分级：每级荷载值为预估单桩极限承载力1/101/15. 测读桩沉降量的间隔时间：每级加载后,隔5、10、15min各测读一次,以后每隔15min读一次，累计一小时后每隔半小时读一次。 稳定标准：在每级荷载作用下，桩的沉降量在每小时内小于0.1mm. 终止加载条件：当出现下列情况之一时即可终止加载。 A。 当荷载-沉降QS曲线上有可判定极限承载力的陡降段,且桩顶总沉降超过40mm； B。 桩顶总沉降量达到40mm后，继续增加二级或二级以上荷载仍无陡降段。 卸载观测的规定:每级卸载值为加载值的两倍，卸载后隔15min测读一次，读两次后,隔30min再读一次，即可卸下一级荷载。全部卸载后，隔34h再读一次。 千斤顶、油泵的安置和检查。 千斤顶应平放于试桩中心。试验前应仔细检查千斤顶、油泵工作是否正常，油路是否漏油。 位移传感器的安装要求 位移传感器应安装固定在支承于相对不动的基准梁上，位移传感器的安装应使表轴线平行于被测位移的方向，不得倾斜.7、现场试验（1） 在前述试验准备工作完成后，即可开始正式试验。（2） 慢速维持荷载法加载方式下的试验过程如下： 慢速维持荷载法：按照6(1)条的规定，逐级加载、观测沉降，每级荷载下的桩顶沉降达到相对稳定后再加下一级荷载,直到满足试验加载终止条件；然后逐级卸载、观测沉降,直到卸载到零。（3） 试验过程中应注意记录现场天气变化情况.对试验过程中出现的各种意外或异常情况，应及时向试验负责人反映。8、试验资料的整理（1） 单桩竖向抗压静载试验概况：整理成表格形式，并应对成桩和试验过程出现的异常现象作补充说明。（2） 单桩竖向抗压静载试验记录表。（3） 单桩竖向抗压静载试验荷载-沉降汇总表.（4） 绘制有关试验成果曲线：为确定单桩的极限荷载，一般绘制QS（按整个图形比例横：竖=2：3，取Q、S的坐标比例),(Slgt,SlgQ)曲线，以及其它辅助分析所需曲线.（5） 确定单桩轴向抗压极限荷载.9、单桩承载力的确定（1） 单桩竖向极限承载力的确定 在QS曲线上，当陡降段明显时，取相应于陡降段起点的荷载值； 根据沉降随时间变化特征确定：slgt曲线尾部出现明显向下弯曲的前一级荷载值. 对于缓变型曲线对直径大于或等于800mm的桩，可取S=0。05D对应荷载值。（2） 单桩竖向承载力标准值Rk的确定：将单桩竖向极限承载力除以安全系数2，即得单桩竖向承载力标准值Rk.10、桩身质量评价 根据QS曲线的异常特征判断桩的缺陷.11、试验报告的内容（1） 工程名称、地点、试验目的和试验日期；（2） 建设、勘察、设计和施工单位名称；（3） 试验场地的工程地质情况;（4） 桩基设计施工概况、试桩编号、位置及施工记录；（5） 试验概况、试验过程中出现的异常情况的说明;（6） 试验资料整理、分析及结果（包括成果曲线和成果表）；（7） 结论与建议；（8） 报告单位名称，单位（室）负责人，项目技术负责，检测人员，参加人员,报告编写,校核人员，单位技术负责人。四、质量保证措施1、本工程拟选技术水平高、职业道德品质好的技术人员担任，在检测之前，技术负责人必须向检测人员进行技术交底,强调质量控制点。2、加强检测人员的质量意识教育，提高质量思想意识.3、开展创优工程活动，公司主管领导、项目经理及技术负责人定期下现场进行质量检查，建立质量奖惩制度.4、设备进场前进行检验，保证设备在最佳状态。5、检测人员必须严格按现行有关规范进行操作，杜绝违规操作。6、现场检测应符合国家规范相关的要求。7、检测数据的分析与判定，应符合国家规范相关的要求。五、安全生产措施1、本工程要求现场检测组严格执行安全操作规程,实行安全责任制，开工前、上岗前对现场人员进行操作规程和安全教育。2、静载试验安装采用重型吊车吊装,吊装时必须有人员在现场监督吊装过程，已达到安全施工的目的。3、夜间检测必须要安装好照明设备；所有带电作业安全员必须随时进行监督检查。4、施工中严格按操作规程施工；未经许可无关人员不得进入现场，检测现场设立警示标志并在堆载平台四周拉设安全防护带；吊车操作手要坚守岗位，不得以技术不熟练人员顶岗操作，严禁酒后作业。5、建立设备安全检查制度，由安全员每日定时检查检测现场设备有无安全隐患，加强维修保养和管理，确保施工过程的安全。6、全体施工人员必须遵守工地纪律，严禁擅自离岗，进入工地现场必须佩戴安全帽,服从现场负责人及甲方现场代表的指挥，确保安全生产。六、文明生产1、检测人员着装整齐，不能赤膊上阵。2、检测设备排放有序,不能乱堆乱放.3、夜间施工不得大声喧哗、打闹、喝酒。4、检测完后应自行清理现场,不得留下任何垃圾。七、安全应急救援预案为了搞好该工程的安全工作，保证应急救援的及时性，确保施工现场受伤人员的生命安全，特制定本安全应急救援预案.1、施工现场一旦有安全事故发生，必须及时报告公司安全保障部，以便于做好急救工作，同时报告公司经理办公室,以便于公司及时向上级有关部门报告。 2、一旦发生安全事故，项目安全应急救援领导小组成员应立即赶赴现场参加应急救援工作，妥善处理好事故,并做好事故调查和提出处理意见。3、施工人员必须遵守安全生产准则，施工过程中如发生人员受伤情况，应立即拨打120求救,送往距工地最近的医院,并保护好现场不受破坏。4、为了保证应急抢险工作顺利进行，项目部拟配备以下设备设施：A、配备应急救援车一辆;B、医用抢险急救药箱（包括急救药品和器械)。5、安全应急救援领导小组应及时快速做好善后事宜，不能因突发的安全事故延误检测工程进度.应急指挥车辆见表2。倒流河到泸州市纳溪区中医院应急车辆路线图见图3. 表3设备名称车牌号驾驶员电话车辆状态应急指挥车应急车辆八、承诺 本公司郑重承诺在*项目基桩检测过程中坚持:1、按工期要求完成检测任务;2、坚决按客观、公证、科学的态度开展检测工作；3、坚决维护业主的利益;4、严把质量关,为由于检测结论错误而导致的质量事故或质量纠纷负应承担的责任。图3 *到*医院应急车辆路线图九、风险和建议本公司本着安全第一和质量第一的目标，针对*项目桩基检测项目中的存在的问题和风险列出如下：1、*工程3根静载试验桩位于基坑边坡周围，试桩周围4根锚桩部分(如附图锚桩A、B、C)位于边坡上，部分桩身无土体提供摩阻力，并不能保证土摩阻力充分激发。土体的性能参数需要试验确定，我方未进行土工试验，缺乏实验数据,部分参数无法准确确定，建议设计方进行验算.本工程采用锚桩压重联合反力装置，对于检测桩周围土体能否承受大吨位堆载产生的压力,边坡是否稳定需要设计方进行验算和答疑。2、处于安全角度考虑，建议*工程检测桩号进行适当调整。3、现场需要各方相互协调配合，高质高效完成检测工作。十、工作计划编制人： 审核人: 2015年*月*日第 9 页 共 9 页
