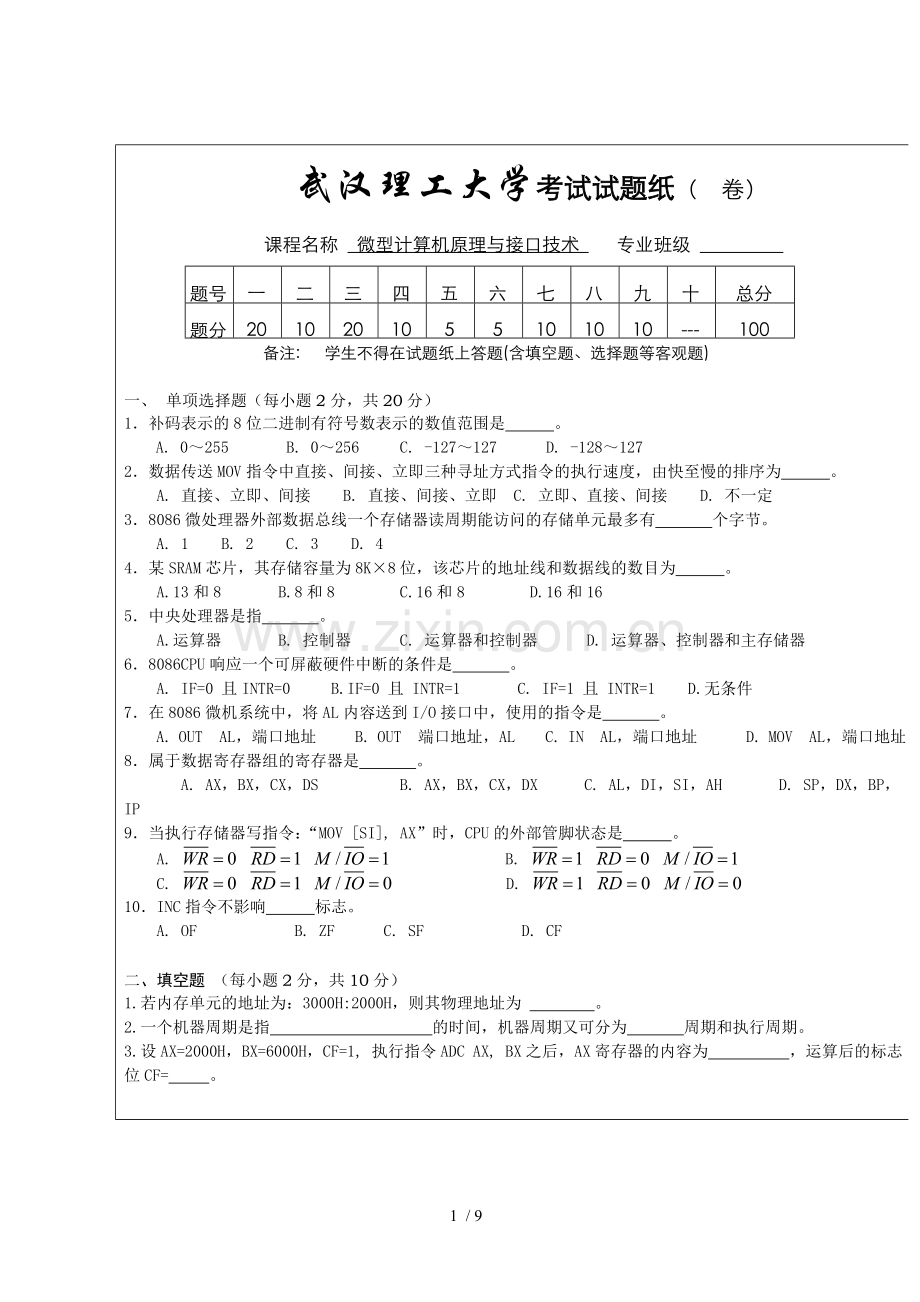

武汉理工大学考试试题纸（ 卷）
课程名称 微型计算机原理与接口技术 专业班级
题号
一
二
三
四
五
六
七
八
九
十
总分
题分
20
10
20
10
5
5
10
10
10
---
100
备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)

一、 单项选择题（每小题2分，共20分）
1．补码表示的8位二进制有符号数表示的数值范围是 。
A. 0～255 B. 0～256 C. -127～127 D. -128～127
2．数据传送MOV指令中直接、间接、立即三种寻址方式指令的执行速度，由快至慢的排序为 。
A. 直接、立即、间接  B. 直接、间接、立即 C. 立即、直接、间接  D. 不一定
3．8086微处理器外部数据总线一个存储器读周期能访问的存储单元最多有 个字节。
A. 1 B. 2 C. 3 D. 4
4．某SRAM芯片，其存储容量为8K×8位，该芯片的地址线和数据线的数目为 。
A.13和8 B.8和8 C.16和8 D.16和16
5．中央处理器是指 。
A.运算器 B. 控制器 C. 运算器和控制器 D. 运算器、控制器和主存储器
6．8086CPU响应一个可屏蔽硬件中断的条件是 。
A. IF=0 且INTR=0 B.IF=0 且 INTR=1 C. IF=1 且 INTR=1 D.无条件
7．在8086微机系统中，将AL内容送到I/O接口中，使用的指令是 。
A. OUT AL，端口地址   B. OUT 端口地址，AL C. IN AL，端口地址   D. MOV AL，端口地址
8．属于数据寄存器组的寄存器是 。
    A. AX，BX，CX，DS     B. AX，BX，CX，DX C. AL，DI，SI，AH    D. SP，DX，BP，IP
9．当执行存储器写指令：“MOV [SI], AX”时，CPU的外部管脚状态是 。
A. B.
C. D.
10．INC指令不影响 标志。
A. OF      B. ZF C. SF      D. CF

二、填空题 （每小题2分，共10分）
1.若内存单元的地址为：3000H:2000H，则其物理地址为 。
2.一个机器周期是指 的时间，机器周期又可分为 周期和执行周期。
3.设AX=2000H，BX=6000H，CF=1, 执行指令ADC AX, BX之后，AX寄存器的内容为 ，运算后的标志位CF= 。
4.系统总线根据所传送信息的内容不同分别称为 总线、 总线和地址总线。
5.对于串行通信，如果同一时间数据可从A站发送到B站，也可由B站发送到A站，这种通信方式称为 _________通信方式。

三、 简要回答下列问题（每小题4分，共20分）
1．由1K×4RAM芯片组成2K×8存储容量，需要多少个RAM芯片？简述连线要点或画出连线示意图。（4分）
2．简述微机系统中可采用的输入/输出控制方式及其优缺点？（4分）
3．8086复位电路的作用是什么？（4分）
4．什么是“中断矢（向）量”？中断过程主要包括哪几步？（4分）
5．8086微处理器有哪两种工作模式？分别用于怎样的场合？（4分）

四、计算题（10分）
1．利用二进制补码完成有符号数加法运算：(+8)+(-16)。（5分）

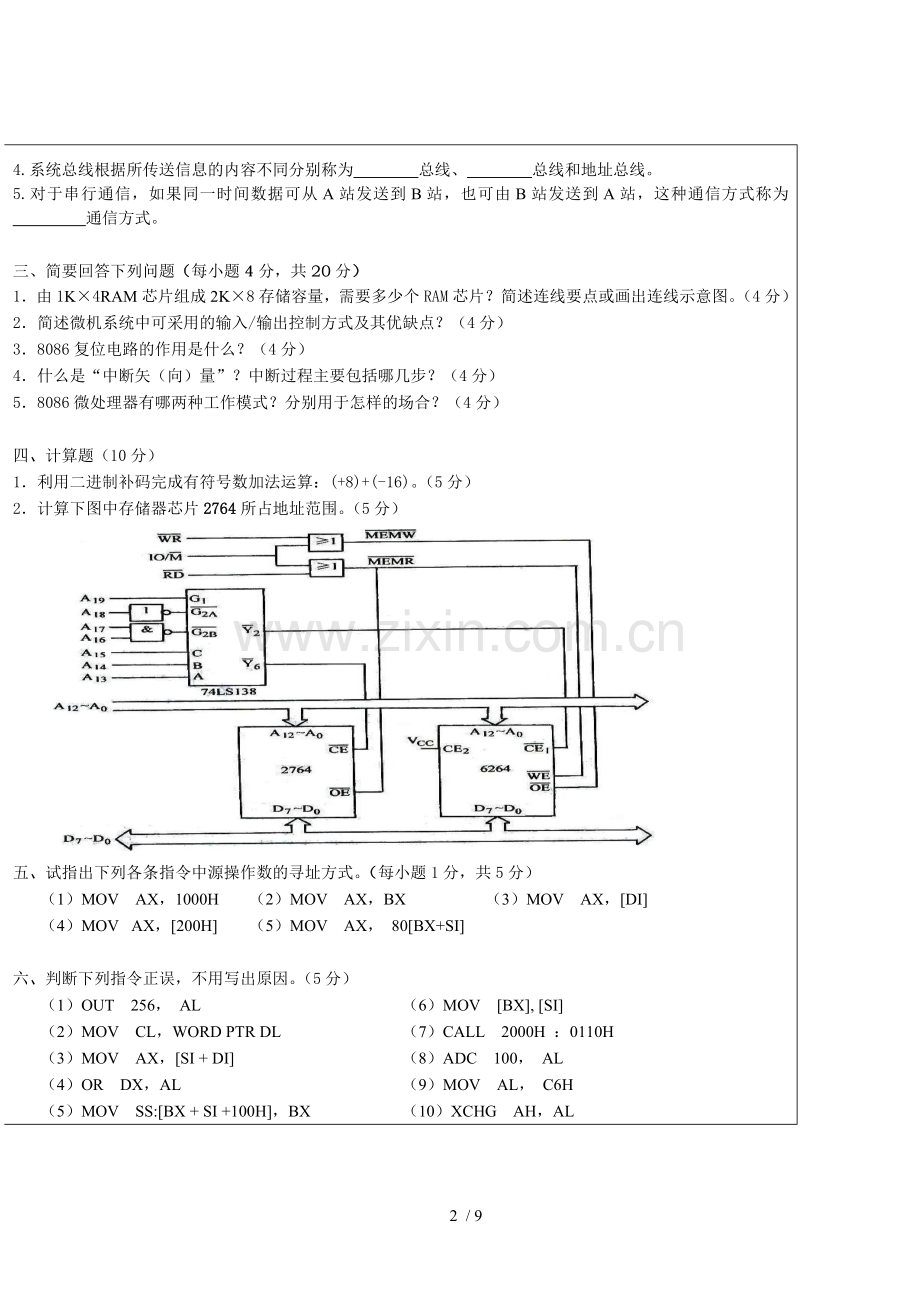

2．计算下图中存储器芯片2764所占地址范围。（5分）

五、试指出下列各条指令中源操作数的寻址方式。（每小题1分，共5分）
（1）MOV AX，1000H
（2）MOV AX，BX
（3）MOV AX，[DI]
（4）MOV   AX，[200H]
（5）MOV AX， 80[BX+SI]

六、判断下列指令正误，不用写出原因。（5分）
（1）OUT 256， AL
（6）MOV [BX], [SI]
（2）MOV CL，WORD PTR DL
（7）CALL 2000H ：0110H
（3）MOV AX，[SI + DI]
（8）ADC 100， AL
（4）OR DX，AL
（9）MOV AL， C6H
（5）MOV SS:[BX + SI +100H]，BX
（10）XCHG AH，AL

七、阅读下列两个汇编语言程序片段，分析其功能（10分）：
1．
MOV CX，10
MOV AX，0
AAA： MOV [SI]，AX
INC SI
DEC CX
JNZ AAA
问该程序片段的功能是什么？（5分）
2．
MOV CX，6
MOV AX，0
AAA： ADD AX，CX
LOOP AAA
问该程序片段的功能是什么？（5分）

八、选择下列两题之一，编写一个完整的汇编语言程序（10分）：
1．找出8位二进制无符号数据块中的最小值，数据块从偏移地址1000H开始存放，共6个数据，把找出的最小数放在2000H单元。
2．统计字符串中数字0-9的个数，每个字符以其ASCⅡ码数值存放在1个字节单元，从偏移地址1000H开始存放，最后1个字符为‘$’，把统计的个数放在2000H单元。

九、在8086CPU的基础上扩展接口芯片8255和8253，完成下列任务：（10分）
（1）试设计硬件线路图（只需画出关键的信号线，如数据线、地址线、地址选通线及读写信号线）；（5分）
（2）编写8253的T0用作外部输入方波的分频器的初始化程序段落，已知：外部输入方波频率1MHz，
要求：T0输出方波频率1KHz。（5分）

附录资料：
1．8253的工作方式：
(1)方式0:计数结束中断 (2)方式1：可编程频率发生器 (3)方式2：频率发生器
(4)方式3：方波频率发生器 (5)方式4：软件触发的选通信号 (6)方式5：硬件触发的选通信号

2．8255和8253芯片外部引脚图

3．8253芯片内控制寄存器的定义

武汉理工大学考试试题纸（ 卷）
课程名称 微型计算机原理与接口技术 专业班级
题号
一
二
三
四
五
六
七
八
九
十
总分
题分
20
10
20
10
10
15
15
---
---
---

备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)

二、 选择题（从下列各题四个备选答案中选出一个正确答案。答案选错或未选者，该题不得分。每小题2分，共20分）
1．下列无符号数中最大的数是 。
A. （98）16 B. （152）10 C. （10011001）2 D.（227）8
2．补码表示的8位二进制有符号数表示的数值范围是 。
A. 0～255 B. 0～256 C. -127～127 D. -128～127
3．若门电路的输入量为1、1，输出量为0，不可能完成此功能是 。
A. “与”门 B. “异或”门 C. “与非”门 D. “或非”门
4．某SRAM芯片，其存储容量为32K×8位，该芯片的地址线和数据线的数目为 。
A. 15和8 B. 64和16 C. 32和8 D.16和16
5．中央处理器是指( )。
A.运算器 B. 控制器 C. 运算器、控制器和主存储器 D. 运算器、控制器
6．8086CPU响应一个可屏蔽硬件中断的条件是 。
A. IF=0 且INTR=0 B.IF=0 且 INTR=1 C. IF=1 且 INTR=1 D.无条件
7．双操作数指令中，两个操作数的物理位置不可安排在 。
A.一个寄存器和一个立即数 B.两个主存单元 C.一个主存单元和一个寄存器 D.两个寄存器
8．属于数据寄存器组的寄存器是 。
A. AX，BX，CX，DS     B. AX，BX，CX，DX C. AL，DI，SI，AH    D. SP，DX，BP，IP
9．CPU与外部的信息交换称为通信，按连接数据信号线数区分，基本的通信方式有 。
A.并行通信和串行通信 B.同步通信和异步通信 C.单工通信和双工通信 D.全双工通信和半双工通信
10．以8251A作为异步串行通信接口时，要求波特率为300位/秒，发送/接收时钟为19.2KHz，则编程波特率因子为( )。
A.16 B.32 C.64 D.128

二、填空题 （每空1分，共10分）
1．为了对寄存器装入数据和输出数据的控制，通常寄存器带有L门和E门，其中L门专管对寄存器 数据的控制，E门专管对寄存器 数据的控制。
2. 一个机器周期是指 的时间，机器周期又可分为 周期和 周期。

3．设堆栈指针SP的初值为2000H，AX=3000H，BX=5000H，执行指令PUSH AX,PUSH BX,及POP AX后，SP= ，AX= 。
4．对于串行通信，如果数据只能从A站发送到B站，这种通信线路称为 通信方式。
5．可编程计数／定时器电路8253的具有 独立的通道，各通道有 种工作方式可供选择。

三、 简要回答下列问题（共20分）
1．由512×4RAM芯片组成16K×8存储容量，需要多少个RAM芯片？这些RAM芯片共分为多少个芯片组？需要多少根片内地址选择线和多少根芯片组地址选择线？（4分）
2．根据使用不同，存储器可分为哪两大类？SRAM和DRAM各代表什么存储器，试说明它们的异同点。（6分）
3．简述可屏蔽中断的响应过程。（5分）
4．8086微处理器有哪两种工作方式？分别用于怎样的场合？如何设置？（5分）

四、 假设有关寄存器及存储单元的内容如下：DS=2000H，AX=4F38H，BX=0100H，SI=2，TAB的值＝1100H，CF=1。（20100H）= 45H; （20101H）= 34H; （20102H）= 56H; （20103H）= 78H;
（21200H）=5AH; （21201H）=4DH; （21202H）=0B7H; （21203H）=65H。
试指出下列各条指令源操作数的寻址方式，及每条指令执行后AX寄存器的内容。（10分）
（1）MOV AX ，1000H
（2）SBB AX，BX
（3）AND AX，[1200H]
（4）MOV AX，TAB[BX][SI]
（5）CMP AX，[BX]

五、指出下列指令正误并说明错误理由（10分）
（1）XCHG AH，AL
（6）IN AL ，256
（2）MOV [BX], [SI]
（7）MOV CL ， F5H
（3）POP CS
（8）MOV SS:[DI + SI +100H], BX
（4）INC [BX]
（9）AND DX ，AL
（5）MOV BL , OFFSET PP
（10）SUB 100 ，AL

六、编写一个汇编语言程序，完成以下功能（15分）：
（1）接收键盘输入的一串字符串；
（2）统计字符串中小写字母的个数，并将字符串中的小写字母转换为大写字母；
（3）在显示器上输出原字符串、转换后的字符串以及原字符串中小写字母的个数；
（4）程序结束返回DOS；
（5）画出程序流程图。

七、在8086CPU的基础上扩展接口芯片8255A和8253，若分配给8255A的端口地址为80H~86H，8253的端口地址为20H~26H，均为偶地址选通。试设计硬件线路图（只需画出关键的信号线，如数据线、地址线、地址选通线及读写信号线），并编写8255A初始化程序段落。（15分）
附录8255、8253资料：
1．8255的工作方式0：基本输入/输出方式，方式1：选通输入/输出方式，方式2：双向数据传送方式

2．芯片引脚图和8255方式控制字
