电气装置安装工程盘、柜及二次回路接线施工及验收规范试题
（GB50171-）
一、单项选取题(每题备选答案中只有1个符合题意)
1.二次回路电源回路送电前，应检查绝缘，其绝缘电阻值不应不大于（C）MΩ，潮湿地区不应不大于0.5MΩ
A、1.5????????B、2???????C、1????????D、0.5
2、盘、柜基本型钢应有明显且不少于(B)可靠接地
A、一点????????B、两点???????C、三点????????D、四点
3、装有电器可启动门应采用截面积不不大于（B）mm2且端部压接有终端附件多股软铜导线与接地金属构架可靠连接。
A、2.5???????B、4???????C、6????????D、10
4、设备安装用紧固件，应用（A）或其她防锈蚀制品。
A、镀锌制品?????B、钢制品??????C、铜制品????D、铁制品
5、下列哪个数值是容许盘、柜型钢高出最后地面高度（B）
A、5mm???????B、15mm???????C、25mm???????D、35mm
6、安装调试完毕后，在电缆进出盘、柜底部或顶部以及电缆管口处应进行（C）封堵，封堵应严密。
A防烟B防水C防火D防尘
7、盘、柜单独或成列安装时，其垂直度容许偏差不不不大于（C）mm/m
A2B3C1.5D1
8、端子排安装时，交、直流端子应（A）布置。
A分段B合并C绝缘隔板隔开D重叠

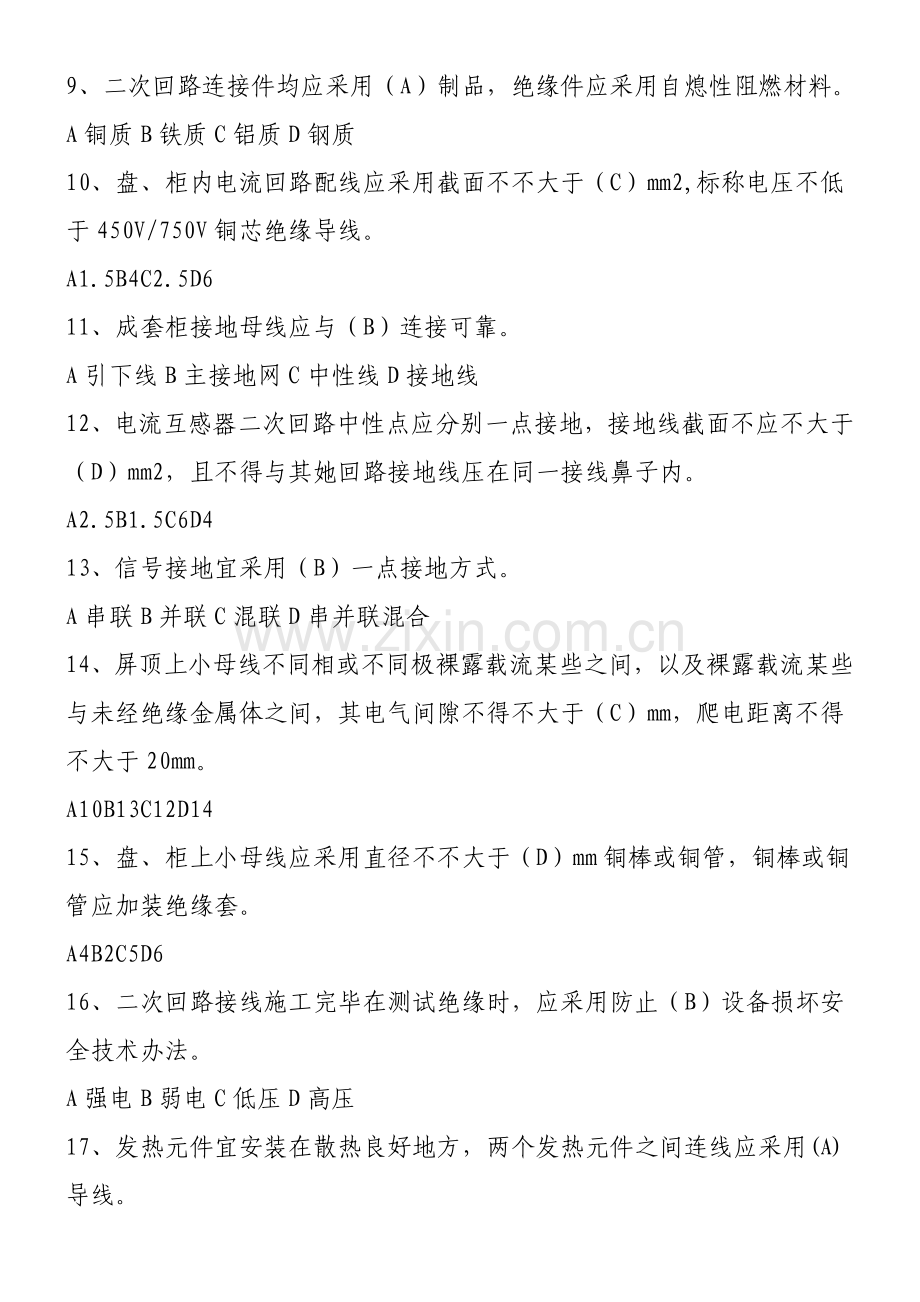

9、二次回路连接件均应采用（A）制品，绝缘件应采用自熄性阻燃材料。
A铜质B铁质C铝质D钢质
10、盘、柜内电流回路配线应采用截面不不大于（C）mm2,标称电压不低于450V/750V铜芯绝缘导线。
A1.5B4C2.5D6
11、成套柜接地母线应与（B）连接可靠。
A引下线B主接地网C中性线D接地线
12、电流互感器二次回路中性点应分别一点接地，接地线截面不应不大于（D）mm2，且不得与其她回路接地线压在同一接线鼻子内。
A2.5B1.5C6D4
13、信号接地宜采用（B）一点接地方式。
A串联B并联C混联D串并联混合
14、屏顶上小母线不同相或不同极裸露载流某些之间，以及裸露载流某些与未经绝缘金属体之间，其电气间隙不得不大于（C）mm，爬电距离不得不大于20mm。
A10B13C12D14
15、盘、柜上小母线应采用直径不不大于（D）mm铜棒或铜管，铜棒或铜管应加装绝缘套。
A4B2C5D6
16、二次回路接线施工完毕在测试绝缘时，应采用防止（B）设备损坏安全技术办法。
A强电B弱电C低压D高压
17、发热元件宜安装在散热良好地方，两个发热元件之间连线应采用(A)导线。
A耐热B耐火C耐油D绝缘
18、端子箱安装应牢固、封闭良好，并应能（A）；安装位置应便于检查；成列安装时，应排列整洁。
A??防潮、防尘B??防火、防尘?
C??防火?、防潮?D??防火、防溅
19、盘、柜上装置接地端子连接线，电缆铠装及屏蔽接地线应用（D）颜色绝缘多股接地铜导线与接地铜排相连。
A黄B红C绿D黄绿
20、每个接线端子每侧接线不得超过（A）根.
A2B1C3D4
二.多项选取题(每题备选答案中有2个或2个以上符合题意)
21、下列哪些条件是设备安装前建筑工程应具备？（ACD）
A、预埋件及预留孔应符合设计规定
B、窗框应安装完毕
C、屋顶、楼板应施工完毕
D、室内地面施工应基本结束，室内沟道应无积水、杂
物
22、盘、柜内电流回路配线应采用截面不不大于（A）mm2、标称电压不低于450V/750V铜芯绝缘导线，其她回路截面不应不大于（B）mm2；电子元件回路、弱电回路用锡连接时，在满足载流量和电压降及有足够机械强度状况下，可采用不不大于（D）mm2截面积绝缘导线。
A、2.5????????B、1.5???????C、1????????D、0.5
23、导线用于连接门上电器、控制台版灯可动部位是，尚应符合下列哪些规定？（ABCD）
A、在可动部位两端应固定牢固
B、线束应有外套塑料缠绕管保护
C、应采用多股软导线，敷设长度应有恰当裕度
D、与电器连接时，端部应压接终端附件
24、盘、柜在搬运和安装时，应采用（ACD）和漆面受损等保护办法。
A、防振????????B、防晒???????C、防潮??????D、防止框架变形
25、盘、柜基本型钢安装不直度容许偏差为（A）mm/m，全长不超过（C）mm。
A、1????????B、2??????C、5???????D、10
26、下列哪些属于导线与元器件连接方式？（ABCD）
A、压接????????B、焊接??????C、插接???????D、螺栓连接
27、下列哪些规定是端子排安装所应注意？（BD）
A、端子应有序号，端子排应便于更换且接线以便；离底面高度宜不不大于250mm。
B、交、直流端子应分段布置
C、回路超过380V端子板应有足够绝缘，并应涂以黄色标记。
D、正负电源之间以及经常带点正电源与合闸或跳闸回路之间，宜以空端子或绝缘隔板隔开。
28、抽屉式配电柜安装应符合下列那些规定？（ABD）
A、抽屉推拉应轻便灵活，并应无卡阻、碰撞现象，同型号、规格抽屉应能互换。
B、机械闭锁活电气闭锁装置应动作可靠。
C、安全隔板随手车进、出而应动作启动灵活
D、抽屉与柜体间二次回路连接插件应接触良好。
29、关于盘、柜接地下列说法错误是（BC）
A、成套柜接地母线应与主接地网连接可靠
B、装有电气可开们应采用截面不不大于6mm2且段部压接有终端附件多股软铜导线与接地金属构架可靠连接。
C、手车式配电柜手车与柜体接地触头应接触可靠，当手车推入柜内时，主触头应比接地触头先接触，拉出时接地触头应比主触头后断开。
D、盘、柜柜体接地应牢固可靠，标记明显
30、盘、柜到达现场后，应在规定期限内做验收检查，并应符合下列哪些规定？（BCD）
A、检查备品备件及专用工具等清单
B、产品技术文献应齐全
C、包装及密封应良好
D、应开箱检查名牌，型号、规格应符合规定，设备应无损伤，附件、备件应齐全
31、对有特殊规定设备，安装前建筑工程应具备条件下列哪些说法对的是？（ABC）
A、所有装饰工作应完毕
B、门窗应安装完毕
C、屋顶、楼板应施工完毕，不得渗漏
D、装有空调或通风装置等设施建筑工程，有关设施应安装完毕，未投入使用。
32、盘、柜上电器安装下列说法对的是？（BCD）
A、发热元件宜安装在散热良好地方，两个发热元件之间连线应采用耐火导线。
B、信号回路声、光、电信号等应对的，工作应可靠
C、熔断器规格、断路器参数应符合设计及级配规定
D、带有照明盘、柜，照明应完好
33、电气设备（ABCD）等回路及回路中操动机构线圈、接触器、继电器、仪表、互感器二次绕组灯统称为二次回路
A、保护????????B、测量C、信号???????D、操作
34、下列术语解释对的是(CD)
A、接地：将电力系统或建筑物电气装置、设施过欠电压保护装置用接地线与接地体连接
B、保护接地：中性点直接接地低电压电力网中，电气设备外壳与工作零线连接
C、接地网：由垂直和水平接地体构成具备泄疏和均压作用网状接地装置。
D、工作接地：电气装置中，为运营需要所设接地
35、成列盘面偏差，下列哪些数值在容许范畴内？（AB）
A、2mm????????B、4mmC、6mm???????D、7mm
36、盘、柜正面及背面各电器、端子排等应标明（ABCD），且笔迹应清晰、工整，不易褪色
A、名称????????B、用途C、编号???????D、操作位置
37、下列哪些应用黄绿绝缘多股接地铜导线与接地铜排连接？（ABC）
A、接地端子连接线????B、屏蔽接地线
C、电缆铠装???????D、控制线
38、盘、柜内线缆敷设时应符合下列哪些规定？（ABCD）
A、排布整洁??B、编号清晰
C、避免交叉???????D、固定牢固
39、下列关于盘、柜内电缆线芯说法对的是？（ABCD）
A、不应有损伤
B、单股线芯不应因弯曲半径过小而损坏线芯及绝缘层
C、单股线芯弯圈接线时，其弯线方向应与螺栓紧固方向一致
D、多股软线与端子连接时，应压接相应规格终端附件
40、下列关于关于盘、柜二次回路接线说法对的是（ABD）
A、盘、柜安装在振动场合，应按照设计规定采用减振办法。
B、盘、柜内带电母线应有防止触及隔离防护装置。
C、盘、柜上装有装置性设备或其她有接地规定电气时，其外壳可不接地
D、盘、柜漆层应完整，并无损伤；固定电器支架等应采用防锈蚀办法
三、判断题（对的在括号内选A，否则选B）
41、信号接地：将逻辑信号系统公共端接到地网，使其成为稳定参照零电位（A）
42、铠装电缆进入盘、柜后，应将钢带切断，切断处应扎紧，钢带应在盘、柜测一点接地。（A）
43、成套柜接地母线应与接地网连接可靠。（B）
44、用于电气保护及控制单屏蔽电缆屏蔽层应采用一端接地方式。(B)
45、盘、柜固定及接地应可靠，盘、柜漆层应完好、清洁整洁、标示规范。（A）
46、远动、通信等计算机系统所采用单屏蔽电缆屏蔽层，应采用多点接地方式。（B）
47、当接地线较多时，可将不超过6根接地线同压已接线鼻子，且应与接地铜排可靠接地。（A）
48、盘。柜柜体接地应牢固可靠，可无标记。（B）
49、在油污环境中二次回路应采用耐火绝缘导线（B）
50、二次回路接线时，多股导线与端子、设备连接应焊接终端附件。(B)
51.盘、柜内带电母线可以不加防护装置。（B）
52、电流回路应通过实验端子，其她需断开回路宜经特殊端子或实验端子。实验端子应接触良好。（A）
53、电器单独拆、装、更换不应影响其她电器及导线束固定。（A）
54、盘、柜安装在震动场合，可以不采用任何办法。（B）
55、安装调试完毕后，在电缆进场盘、柜底部或顶部以及电缆管口处应进行防火封堵，封堵应严密。（A）
56、盘、柜及二次回路接线施工应制定安全技术办法。（A）
57、用于热带地区盘、柜可以按照普通盘、柜原则验收。（B）
58、手车式配电柜手车与柜体接地触头应当接触可靠，当手车推入柜内时。接地触头应比主触头后接触，拉出时接地触头应比主触头先断开。（B）
59、柜、盘上断路器规格和参数应符合设计及级配规定。（A）
60、成套柜机械闭锁、电气闭锁应动作精确、可靠（A）
