建材实验室实验人员考试试卷含参考答案.doc

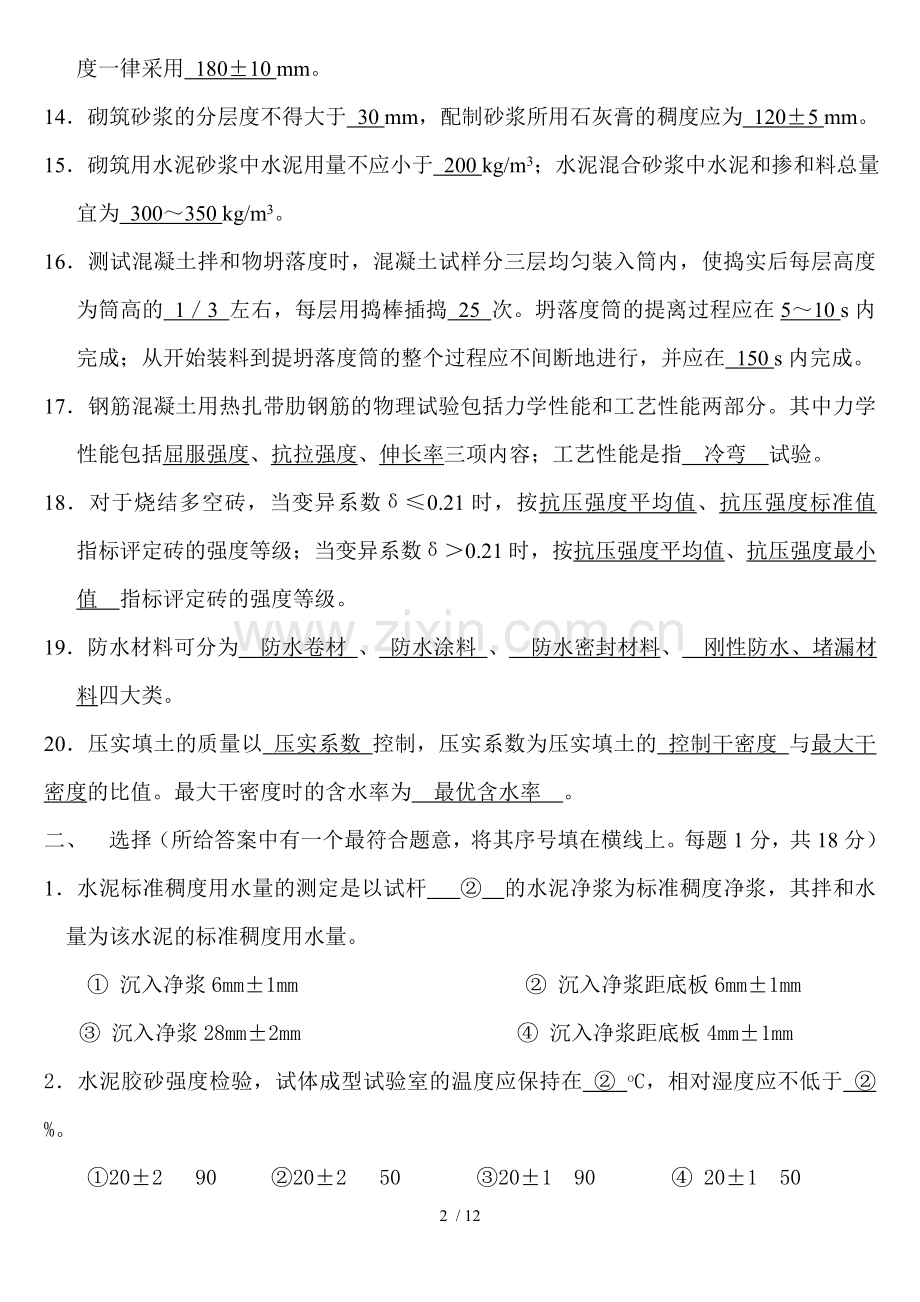

一、 填空（每空0.5分，共28分）1技术标准根据发布单位与适用范围，可分为国家标准 行业标准 地方标准 企业标准四个等级。2检验单位在接受检测任务时，应由送检单位填写送检委托单，送检委托单上应由该工程见证人员和取样人员签字，否则，检测单位有权拒收。3材料在外力作用下抵抗破坏的能力称为强度。4材料体积中，固体物质体积所占的比例称为密实度。5根据外力作用的方式，强度主要可分为抗压强度、抗拉强度、抗折强度及抗剪强度等。6材料长期在饱水状态下不被破坏，其强度也不显著降低的性质称为耐水性。材料的 耐水性用软化系数表示。700620为 三 位有效位数。8将13145修约到一位小数，得 13.1 。将1268修约到个位数，得 13 。将0350修约到一位小数，得 0.4 。将00325修约成两位有效数字，得 0.32 。9材料在压力水作用下，抵抗水渗透的性能称为 抗渗性 。10水泥安定性的检验分为 雷氏 法和 试饼 法两种，有矛盾时以 雷氏 法为准。11水泥的细度可用负压筛析法、水筛法和手工干筛法测定，当结果发生争议时以 负压筛析法为准。12对建筑用砂进行质量检验时，采用人工四分法进行试样处理。人工四分法是将所取样品置于平板上，在 潮湿 状态下拌合均匀，并堆成厚度约为 20 mm的圆饼，然后沿互相垂直的 两条直径 把圆饼分成大致相等的四份，取其中 对角线 的两份重新拌匀，再堆成圆饼。重复上述过程，直到把圆饼缩分到试验所需量为止。13检测掺防冻剂混凝土性能时，混凝土的坍落度控制为 8010 mm；检测掺泵送剂混凝土性能时，应使基准混凝土坍落度为 10010 mm，受检混凝土坍落度为 21010 mm；检测掺砂浆、混凝土防水剂的混凝土渗透高度比时，试验混凝土的坍落度一律采用 18010 mm。14砌筑砂浆的分层度不得大于 30 mm，配制砂浆所用石灰膏的稠度应为 1205 mm。15砌筑用水泥砂浆中水泥用量不应小于 200 kg/m3；水泥混合砂浆中水泥和掺和料总量宜为 300350 kg/m3。16测试混凝土拌和物坍落度时，混凝土试样分三层均匀装入筒内，使捣实后每层高度为筒高的 13 左右，每层用捣棒插捣 25 次。坍落度筒的提离过程应在510 s内完成；从开始装料到提坍落度筒的整个过程应不间断地进行，并应在 150 s内完成。17钢筋混凝土用热扎带肋钢筋的物理试验包括力学性能和工艺性能两部分。其中力学性能包括屈服强度、抗拉强度、伸长率三项内容；工艺性能是指 冷弯 试验。18对于烧结多空砖，当变异系数0.21时，按抗压强度平均值、抗压强度标准值 指标评定砖的强度等级；当变异系数0.21时，按抗压强度平均值、抗压强度最小值 指标评定砖的强度等级。19防水材料可分为 防水卷材 、 防水涂料 、 防水密封材料、 刚性防水、堵漏材料四大类。20压实填土的质量以 压实系数 控制，压实系数为压实填土的 控制干密度 与最大干密度的比值。最大干密度时的含水率为 最优含水率 。二、 选择（所给答案中有一个最符合题意，将其序号填在横线上。每题1分，共18分）1水泥标准稠度用水量的测定是以试杆 的水泥净浆为标准稠度净浆，其拌和水量为该水泥的标准稠度用水量。 沉入净浆6mm1mm 沉入净浆距底板6mm1mm 沉入净浆28mm2mm 沉入净浆距底板4mm1mm 2水泥胶砂强度检验，试体成型试验室的温度应保持在 oC，相对湿度应不低于 %。 202 90 202 50 201 90 201 50 3亚甲蓝MB值是用于判定人工砂中粒径小于 m颗粒含量主要是泥土还是与被加工母岩化学成分相同的石粉的指标。 75 150 300 6004卵石、碎石中原粒径大于4.75mm，经水浸洗、手捏后小于 mm的颗粒含量为泥块含量。 0.08 1.18 2.36 0.605掺高效减水剂混凝土性能试验所用配合比中，采用碎石时，水泥用量为 kg/m3。 3105 3305 3805 39056粉煤灰细度检验所用的筛子为 mm的方孔筛。 0.08 0.045 1.25 0.3157.水泥砂浆和水泥混合砂浆,搅拌时间不得小于 s。 180 120 90 608砂浆立方体抗压强度试验，加荷速度为 kN/s。 0.51.5 35 58 8109对强度等级C30且C60的混凝土进行立方体抗压强度试验时，加荷速度控制为 MPa/s。 0.30.5 0.50.8 0.81.0 1.01.210混凝土立方体抗压强度标准试件尺寸为150mm150mm150mm，当采用100mm100mm100mm非标准试件尺寸时，测得的强度值应乘以尺寸换算系数 。 1.00 0.95 0.85 1.0511钢筋混凝土用热扎光圆钢筋（GB13013-91）适用于 直径的混凝土用热扎直条光圆钢筋。 8mm以下 820mm 20mm以上 各种12对8低碳钢热扎圆盘条进行伸长率测定时，原始标距L0应为 mm。 40 80 100 20013烧结普通砖的抗压强度试样制备方法分为普通制样和模具制样。采用普通制样法制成的抹面试件应置于温度不低于 oC的不通风室内养护 d。 10 3 20 3 20 1 10 214蒸压加气混凝土砌块的抗压强度试件应在质量含水率 下进行试验。 0 25%以下 2545% 45%以上15.SBS防水卷材柔度试验所用6个150mm25mm的试件,应取自于 。 卷材纵向 3个纵向，3个横向 卷材横向 任意方向16聚氨酯防水涂料的拉伸强度及断裂伸长率的测定所用试件为 。 GB528中型哑铃片 GB528中型哑铃片 GB528中型哑铃片 250mm50mm条形17轻型击实试验适用于粒径 mm的粘性土。 5 20 30 4018 法适用于细粒回填土的密度试验。 环刀 灌水 灌砂 蜡封三、 简述（每题1分，共36分）1 普通水泥胶砂强度检验所用胶砂的各种材料质量配合比如何规定？答案：水泥：标准砂：水=1：3：0.52 用振实台成型水泥胶砂试件，分几层装料？每层振实多少次？答案：二层 60次3 简述在完成水泥初凝时间测定后，终凝时间的测定过程。答案：在完成初凝时间测定后,立即将试模连同浆体以平移的方式从玻璃板取下,翻转180o,直径大端向上、小端向下放在玻璃板上，再放入湿气养护箱中继续养护。将初凝试针取下，换上终凝试针，临近终凝时每隔15min测试一次，当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态。4 简述水泥安定性检验用试饼的成型方法。答案：将制好的标准稠度净浆取出一部分分成两等份，使之成球形，放在预先准备好的100mm100mm玻璃板上，轻轻振动玻璃板并用湿布擦过的小刀由边缘向中央抹，作成直径7080mm、中心厚约10mm、边缘渐薄、表面光滑的试饼，接着将试饼放入湿气养护箱内养护24h。5 对砂子进行泥块含量测定时所用的试样有何要求？答案：烘干至恒重且颗粒不小于1.18mm6 何谓针片状颗粒？答案：卵石或碎石颗粒的长度大于该颗粒所属相应粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒。7 砂、石试验，对试验环境条件有何要求？ 答案：试验室的温度应保持在15oC30oC8 石子含泥量试验应使用哪几种规格的试验筛？ 答案：75m 及1.18mm方孔筛9 检验混凝土膨胀剂时膨胀剂的最大掺量不受限制，对检验限制膨胀率、抗压强度和抗折强度可采用不同的掺量。以上叙述是否正确，若不正确，请更正。 答案：不正确。混凝土膨胀剂检验时的最大掺量为12%，但允许小于12%。检验限制膨胀率、抗压强度和抗折强度应采用统一掺量。10.请给出减水率的计算式。 答案：WR=（W0-W1）/W0100 式中 WR减水率，%W0基准混凝土单位用水量，kg/m3 W1掺外加剂混凝土单位用水量，kg/m311.简述粉煤灰需水量比的试验方法原理。 答案：按GB/T2419-2005测定试验胶砂和对比胶砂的流动度，以二者流动度达到130mm140mm时的加水量之比确定粉煤灰的需水量比。12.解释混凝土防冻剂（JC475-2004）标准中R-7+28的含义。 答案：R-7+28是指受检负温混凝土在规定温度下负温养护7d再转标准养护28d的抗压强度与基准混凝土标养28d抗压强度之比。13水泥混合砂浆的标养条件如何规定？ 答案：温度（203）oC，相对湿度6080%。14制作砌筑砂浆立方体抗压强度试件时，应使用带底试模还是无底试模？ 答案：无底15砂浆立方体抗压强度试件尺寸为多少？ 答案：70.7mm70.7mm70.7mm16砌筑砂浆配合比设计时，每立方米砂浆中的砂子用量如何确定？答案：应按干燥状态（含水率小于0.5%）的堆积密度值作为计算值。17混凝土试件的标养条件如何规定？ 答案：温度为（202）oC，相对湿度95%以上。18简述混凝土配合比设计的基本要求。答案： 混凝土的和易性要好，这是便于施工、确保工程浇捣质量的重要条件。 要具有工程结构设计或施工进度所要求的强度。 要具有良好的耐久性。 在保证工程质量的前提下，尽量节约水泥，合理使用材料，降低成本。19混凝土成型方法应根据拌和物稠度确定，坍落度大于70mm的混凝土宜用何种方法成型？答案：宜用捣棒人工捣实20在试验室拌制混凝土时，其材料用量应以质量计。对各种材料的秤量精度有何要求？答案：水泥、掺和料、水和外加剂为0.5%，骨料为1%。21钢材物理试验结果如何评定？答案：依据钢材相应的产品标准中规定的技术要求，按委托来样提供的钢材牌号进行评定。 试验项目中如有一项试验结果不符合标准要求，则从同一批中再任取双倍数量的试样进行不合格项目的复验。复验结果（包括该项试验所要求的任一指标），即使有一个指标不合格，则该批视为不合格。 试验结果无效：由于取样、制样、试验不当而获得的试验结果，应视为无效。22在进行钢筋断后伸长率测定时，原则上只有断裂处与最接近的标距标记的距离不小于原始标距的1/3情况方为有效。但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效；若断后伸长率小于规定值，可采用何种方法测定断后伸长率？ 答案：移位法23Q235 16钢筋弯曲试验时，弯头直径应为多大？ 答案：16mm24钢筋闪光对焊接头试件的力学性能检验包括哪些项目，每组几个试件？ 答案：抗拉强度 弯曲 625简述烧结普通砖抗压强度试验采用普通制样法的试件制备过程。答案：将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm。如果不足100mm，应另取备用试样补足。 在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸1020min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。制成的试件上下两面须相互平行，并垂直于侧面。 在规定条件下养护。26简述烧结多孔砖抗压强度试验步骤。答案：测量每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm。将试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。加荷速度以4kN/s为宜，直至试件破坏为止，记录最大破坏荷载。27进行加气混凝土抗压强度试验时，试件的受压方向应垂直于还是平行于制品的膨胀方向？ 答案：垂直28陶瓷砖的抗热震性测定，是在哪两种温度之间进行的？ 答案：15oC145oC29解释标记SBS PY S3 GB18242的含义。答案：弹性体改性沥青基防水卷材 型 聚酯胎 上表面材料为细砂 厚度3mm 执行GB18242标准。30高分子防水卷材的拉伸速度如何规定？ 答案：（25050）mm/min31厚度为4mm厚的塑性体改性沥青防水卷材做柔度试验时，所用钢棒直径为多少？ 答案：50mm32对防水卷材试验室的环境温度有何要求？ 答案：（232）oC33压实填土的最大干密度和最优含水量宜采用何种方法确定？ 答案：击实试验34简述击实试验干法制样的过程。答案：用四分法取代表性土样20kg（重型为50 kg），风干碾碎，过5mm筛（重型过20mm或40mm筛），将筛下土样拌匀，并测定土样的风干含水率。选择5个含水率，其中2个大于塑限含水率，2个小于塑限含水率，1个接近塑限含水率，相邻2个含水率的差值宜为2%。35轻型击实试验试样为25kg，分几层装试样，每层几击？ 答案：3 2536击实试验后，最大干密度和最优含水率如何确定？答案：在直角坐标纸上以干密度为纵坐标，含水率为横坐标，绘制干密度和含水率的关系曲线，取曲线蜂值点相应的纵坐标为击实试样的最大干密度，相应的横坐标为击实试样的最优含水率。四、 计算（共18分）1 某P.O32.5水泥，测得3d龄期的试件抗折强度为4.3MPa、5.0MPa、4.1MPa。该水泥3d龄期的抗折强度为多少？（1分）答案：4.2MPa2 某水泥采用雷氏夹法测定安定性。1#、2#雷氏夹指针尖端的距离沸煮前分别为10.0mm、10.5mm, 沸煮后分别为13.0mm、12.5mm。该水泥的安定性是否合格？（1分）答案：雷氏夹膨胀值为2.5mm5.0mm,安定性合格.3 对某砂子进行颗粒级配试验，数据见下表。（1）计算分计筛余百分数、累计筛余百分数，填入表中。（1分）（2）计算细度模数，判定该砂属于粗砂、中砂或细砂。（1分）试样量（g）筛孔（mm）分计筛余（g）分计筛余（%）累计筛余（%）细度模数5009.50004.7536392.3666611.1878750.61161210.31321280.155862筛底1213细度模数答案：(1)见下表 (2) 2.8 中砂试样量（g）筛孔（mm）分计筛余（g）分计筛余（%）累计筛余（%）细度模数5009.500000002.84.7536397.27.87.27.82.36666113.212.220.420.01.18787515.615.036.035.00.611612123.224.259.259.20.313212826.425.685.684.80.15586211.612.497.297.2筛底12132.42.699.699.8细度模数2.832.794对某厂生产的UNF-5高效减水剂进行减水率和抗压强度比的测定。基准混凝土的用水量为220kg/m3时，坍落度为80mm；受检混凝土的坍落度为80mm时，用水量为180kg/m3。28d令期基准混凝土、受检混凝土的抗压强度分别为36.2MPa、46.3MPa。（1） 计算该减水剂的减水率。（1分） 答案：18.2% （2） 计算该减水剂的28d抗压强度比。（1分）. 答案：128%5.欲配制M5砌筑砂浆，砂浆强度标准差=1.25MPa。试计算砂浆的试配强度。（1分） 答案：5.8MPa6.对某组砂浆立方体试件进行抗压强度试验后所得破坏荷载为：35.5kN、26.0kN、41.0kN、37.0kN、33.5kN、38.0kN。试确定该组砂浆的抗压强度值。（1分） 答案：7.2 MPa7.欲配制设计强度等级为C30的混凝土，所用材料：P.O32.5水泥（实测强度为40.6MPa）,中砂,525mm碎石，FDN高效减水剂，掺量为1%。坍落度要求为160mm。若用水量为190kg/m3，W/C=0.52,含砂率为43%,混凝土容重为2400kg/m3。试计算水泥、砂、石、外加剂的用量。（1分）答案：C=365kg/m3 S=793 kg/m3 G=1052kg/m3 外加剂=3.65 kg/m38.对某混凝土进行抗渗性能检测，其中一组6个试件中第3个试件渗水时的水压力为1.0MPa,则该组混凝土试件的抗渗等级是多少?（1分） 答案：P=10H-2=101.0-2=89.对某HRB335 20钢筋进行物理性能检验,该钢筋实测直径为19.80mm，拉伸过程中的最大力为163kN，断后标距为122.20mm。（1）计算该钢筋的抗拉强度。（1分） 答案：520MPa（2）计算该钢筋的断后伸长率。（1分） 答案：22.0%10对某组烧结多孔砖进行抗压强度试验后，所得10块砖的强度值分别为13.26MPa、15.88MPa、12.03MPa、19.22MPa、18.15MPa、16.00MPa、9.88MPa、14.86MPa、13.15MPa、11.83MPa。试评定该组砖的强度等级。（标准差s=2.94MPa MU10砖:强度标准值6.5 MPa,强度最小值7.5 MPa）（1分）答案：强度平均值=14.43MPa 变异系数=0.200.21 用抗压强度平均值和强度标准值评定砖的强度等级。强度标准值fk=14.43-1.82.94=9.1MPa6.5MPA该砖属于MU1011.对规格尺寸为390mm190mm190mm的轻集料混凝土小型空心砌块进行抗压试验，该砌块受压面长度为388mm，宽度为190mm，破坏荷载为320kN。试计算该砌块的抗压强度。（1分） 答案：4.3MPa12对某单组分聚氨酯进行拉伸性能检验，所用哑铃片试件厚度为1.56mm，中间宽度为6.00mm,试件断裂荷载为22N,断裂时标距为170mm。（1）计算该试件的拉伸强度。（1分） 答案：2.35MPa（2）计算该试件的断裂伸长率。（1分） 答案：580%13对某建筑地基的回填土用环刀分层取样，环刀体积为200cm3，环刀中土样湿质量为336g，从湿土样中取二个样测得含水率分别为12.2%、13.1%。（1）计算该土样的湿密度。（1分） 答案：336/200=1.68g/cm3（2）计算该土样的干密度。（1分）答案：d1=1.68/(1+0.0112.2)=1.50g/cm3 0 d2=1.68/(1+0.0113.1)=1.49g/cm3 1.50g/cm3 -1.49g/cm3 =0.01g/cm3 0.03g/cm3 d=(1.50+1.49)/2=1.501.50g/cm3 12 / 12
