试论接触网应急事故抢修预案--毕业论文.docx

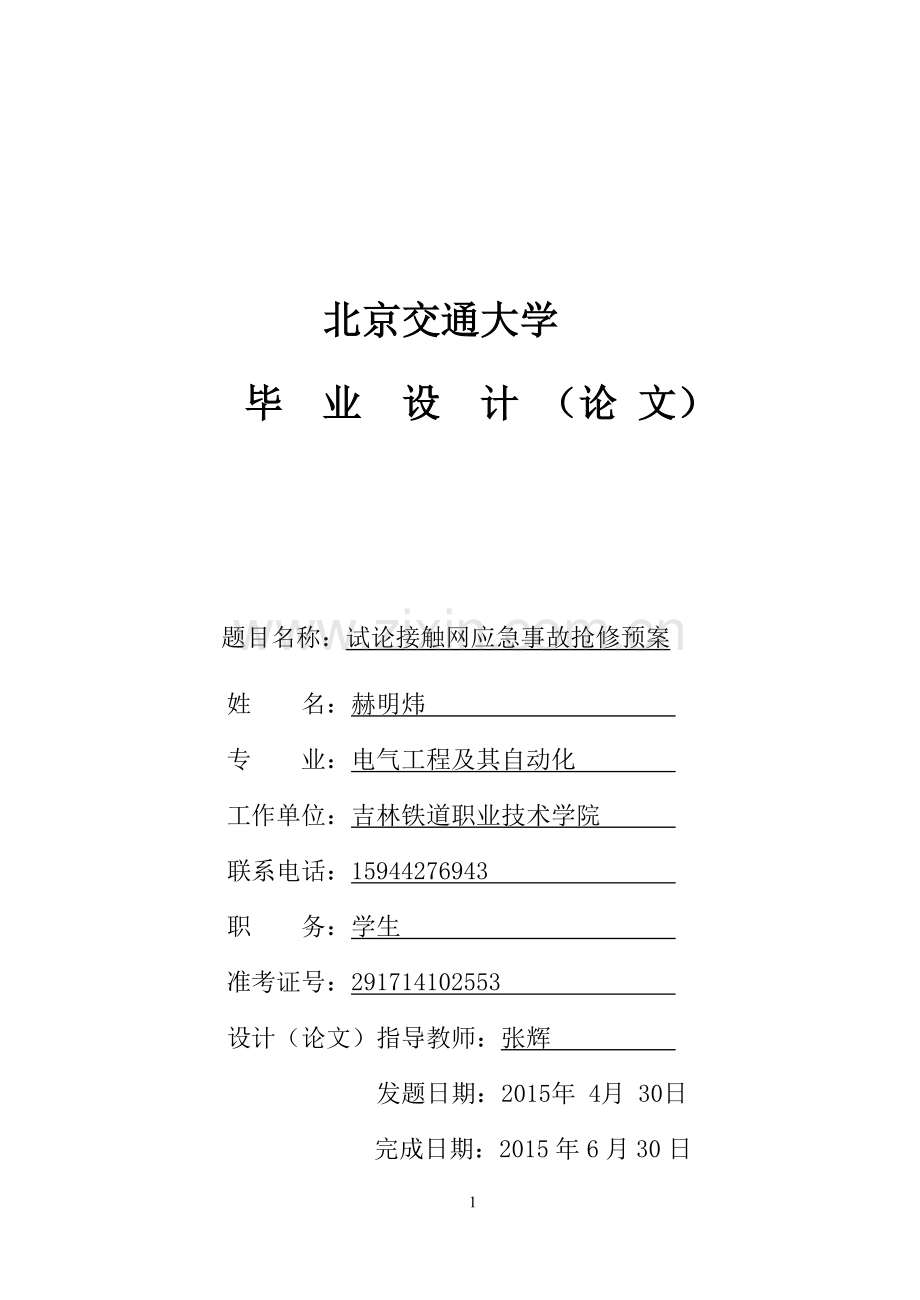

北京交通大学毕 业 设 计 （论 文） 题目名称：试论接触网应急事故抢修预案姓 名：赫明炜 专 业：电气工程及其自动化 工作单位：吉林铁道职业技术学院 联系电话：[phone] 职 务：学生 准考证号：291714102553 设计（论文）指导教师：张辉 发题日期：2015年 4月 30日 完成日期：2015年6月30日 1毕业设计（论文）评议意见书专业电气工程及其自动化姓 名赫明炜题目试论接触网应急事故抢修预案指导老师评阅意见成绩评定： 指导老师：年 月 日答辩组意见答辩组负责人： 年 月 日备注毕业设计（论文）任务书毕业设计（论文）题目：试论接触网应急事故抢修预案一、 毕业设计（论文）内容本文是通过对接触网应急事故处理作出分析。介绍了一些常见的事故，让维修人员了解事故的原因，第一时间做出应急预案才能有效的抢修。从而能更加精确的保护高速机车正常运行，以及提高机车的运行速度，从而能够确保车辆的安全性能，为人民的生命和财产提供保障。二、 基本要求了解我国电气化铁路电接触与接触网的关系，熟悉事故的原因，知道最有效预防接触网事故的方法。按规定的论文格式要求，撰写论文正文和相关的参考文献，不抄袭他人，独立自主完成论文，并按时上交。 三、 重点研究问题1.接触网概论 2.接触网紧急事故的处理 3.接触网故障原因及预防措施四、 主要技术指标1.接触网功能2.接触网相关维修3.接触网抢修注意事项五、 其他需要说明的问题由于某些技术发展不完善和条件的限制等原因，文章可能对某些观点的阐述不准确，也可能因为作者水平的原因，对某些观点的阐述可能有错误。望给予批评指正。 下达任务日期：2015年4月30日 要求完成日期：2015年06月30日 指导教师： 张辉摘 要近年来，高速电气化铁路的发展十分迅猛。接触网技术的研究和设计是高速电气铁路发展的基础。本文主要叙述了现有人员、设备、技术、管理等条件下最大限度保护人民的生命及财产安全，在处置铁路突发事故时以最快速度恢复通车，实施最佳救援方案达到最大化降低由事故造成的损失及影响。在我国的高速铁路建设高潮来临之际，结合高速铁路建设投资大、融资难、收益周期长、运行维护成本高等因素，我国铁路电气化工程建设国情，铁路部门对接触网事故应急抢修方案有很大的研究，并且加大接触网事故紧急抢修演练，努力提高对接触网事故的监测、预防、突击、抢险、应对的能力，进而将接触网事故发生率降到最低。电气化铁路的动力来源与电能，是通过接触网给电力机车供电的。接触网开通送电即投入运行，由于接触网是露天装置，其结构、零件等必然要受到各种自然条件变化的影响。因此做好维护接触网工作显得举足轻重，自然而然就成为了铁路部门保证铁路生产、运输、效益工作的重中之重。本文针对接触网设备容易出现的故障的抢修预案进行了简单的阐述和介绍。 关 键 词：接触网；变电所；电力系统；牵引继电保护目录第一章 绪论1第一节 电气化铁道概述1第二节 接触网1第二章 接触网事故的分类2第一节 按事故性质21.1 设备事故21.2 人身事故2第二节 发生原因22.1责任事故22.2关系事故32.3自然事故3第三章 事故的等级划分及相应紧急响应预案及处理4第一节 事故的等级划分4第二节 相应紧急响应预案4第三节 事故处理流程5第四节 事故报告和总结5第四章 接触网事故处理的原则与设备抢修中的注意事项6第一节 事故处理的原则6第二节 事故抢修指挥系统6第三节 事故抢修中的防护7第四节 事故抢修注意事项7第五章 接触网故障查找方法9第六章 接触网事故抢修方案10第一节 吊弦脱落10第二节 弹性吊弦脱落11第三节 剐落一个跨距内的吊弦12第四节 剐落一个定位13第五节. 中心锚结损坏15第六节.接触网断线16第七节.分段绝缘器的损坏18第八节.分相绝缘器损坏19第九节.隔离开关损坏21第十节.电连接损坏22第七章.接触网事故抢修预案的意义与未来展望25第一节.意义25第二节.展望未来25结束语27参考文献295第一章 绪论第一节 电气化铁道概述我国电气化铁路自本世纪50年代末发展以来, 走过了几十年艰苦创业的历程，根据80年代铁道部确定的以电力牵引为主内燃牵引为辅的技术政策, 国家拨款和吸引国外资金等多种方式大力发展电气化铁路，借助改革开放的大好形势相继建成一批高质量、高性能的电气化铁路，已使我国电气化铁路初具规模，形成了良性发展的大好局面，在科学技术的推动下，接触网自动化检测、牵引变电所远程自动控制、微机保护系统等，普遍应用在电气化铁路上。为了提高铁路运输能力，铁道部又制定了发展高速铁路的计划，可以预测中国电气化铁路的发展有着广阔的前景。第二节 接触网 接触网是沿铁路上空架设的一条特殊形式的输电线路。它是电气化铁道中主要供电装置之一，其功用是通过它与受电弓的直接接触，而将电能传送给电力机车。接触网最早出现的形式是利用钢轨供电。随着电压的提高、运输量的增大、技术的不断改进以及对人身安全的严格要求等，使接触网的结构逐渐发成为目前广泛采用的架空式接触网。接触网在供电回路中起着十分重要的作用,直接影响着电气化铁道的运行，此使接触网始终处于良好的工作状态，安全可靠的向电力机车供电，对于保证铁路运输畅通无阻有着极为重大的意义。第二章 接触网事故的分类第一节 按事故性质 1.1 设备事故设备事故是指接触网设备及其附属设备、部件遭到不同程度的破坏言，如绝缘子闪络击穿、支柱断裂、断线、弓网事故、零件脱落等。1.2 人身事故 人身事故是指在检修接触网设备作业过程中，所发生的检修作业人员及辅助作业人员的人身伤亡事故（如作业人员触电、坠落、被设备工具材料撞击等给人身造成的伤害）。造成人身事故的原因大多是没有牢固树立安全生产的思想，违章作业，责任心不强，疏忽大意甚至玩忽职守，盲目蛮干造成的。也有的是作业人员业务技术不熟练，工作经验不足，处理措施不当而造成的。 第二节 发生原因2.1责任事故 接触网责任事故指发生事故的全部责任或主要责任在于接触网管理部门。一般主要是由于接触网人员管理不善、维修不合格或操作失误，使接触网技术状态不良而造成的事故。2.2关系事故接触网关系事故是指供电段以外的其他单位或部门造成的接触网设备或人身事故。2.3自然事故接触网自然灾害事故是指由于气候、地质等原因造成的接触网事故。如地震、狂风、暴雨、大雪、洪水、塌方、滑坡等所造成的接触网设备或人身伤亡事故。第三章 事故的等级划分及相应紧急响应预案及处理接触网故障、事故及自然灾害和其它事故一旦发生，立即启动抢修预案，铁路各级管理部门应按照各自的职责和分工，组织、参与接触网故障抢修工作，做到精心组织、合理安排、迅速出动、快速抢修，有关单位应集中人力、物力全力以赴尽快恢复供电和行车。本着“先通后复”和“先通一线”的基本原则，采取“双工去出动”，并遵守铁路交通事故应急救援和调查处理条例、铁路技术管理规程、接触网运安全工作规程、接触网运行检修规程、电气化铁路接触网故障抢修规则、供电事故管理规则和行车组织规则，以最快的速度设法先行供电、疏通线路，及早恢复设备正常的技术状态。此外，抢修方案还应遵循“先重点，后一般”的原则，首先使接触网脱离接地，尽快恢复送电，等列车离开事故单元后，采用停电方式系统的对事故点进行彻底复。第一节 事故的等级划分根据铁路交通事故造成的损失、影响和有关规定，有关部门将铁路交通事故等级分为4个等级，分别为：特别重大事故(级)、重大事故(级)、较大事故(级)、一般事故(级)。第二节 相应紧急响应预案级紧急响应预案：由国家应急指挥中心、铁道部应急指挥部、省应急指挥部、当地铁路局和与其所涉及的相关单位共同应对。级紧急响应预案：由铁道部应急指挥部、省应急指挥部、当地铁路局和与其所涉及的相关单位共同应对。级紧急响应预案：由省应急指挥部、当地铁路局和与其所涉及的相关单位共同应对。级紧急响应预案：由当地铁路局和与其所涉及的相关单位共同应对。第三节 事故处理流程1.事故处置权限2.组织抢修 供电段和供电车间要成立接触网故障应急抢修组织。3.应急处理(1).故障判断与查找(2).抢修方案、出动、指挥(3).开通线路(4).安全作业第四节 事故报告和总结接触网故障抢修过程中，铁路局供电调度员应按铁路供电设备故障调查处理办法，及时填写牵引供电、电力故障速报电传或网络传送铁道部供电调度和铁路局供电专业管理部门，并实时汇报抢修进度。接触网抢修指挥人员要指定专人负责故障情况及其修复过程的写实，包括必要的拍照，有条件时可进行录像，收集并妥善保管故障拉断或烧坏的线头、损坏的零部件等，以利故障分析。供电段应对典型故障的照片、故障报告、损坏的线头、零部件等作为档案资料长期保存。第四章 接触网事故处理的原则与设备抢修中的注意事项第一节 事故处理的原则 在事故处理中必须牢固树立“安全第一”的思想，贯彻“高度集中，统一指挥，逐级负责”的原则，杜绝“多头指挥”和“无人指挥”。当值电力调度员是供电系统事故(故障)的指挥人，值班员或事故发现人应及时将事故表征和处理情况向其汇报，并迅速而无争辩地执行调度命令，采取应急措施，尽快恢复对用户的供电，特别是牵引供电。在事故处理后，应将事故发生及处理经过详细如实地记录下来，并及时组织相关人员分析事故原因，讨论处理措施是否得当，同时制定出预防措施等。第二节 事故抢修指挥系统1.值班供电调度员为事故抢修的总指挥，负责与工区、事故现场、段生产调度及有关部门保持联系，负责抢修人员、车辆的组织调配，传达领导对事故抢修的指示，向段生产调度通报事故抢修进展及完成情况。2.行车调度把接触网抢修轨道作业车迅速放至故障点。3.段生产调度在供电调度的统一指挥下，负责段内事故抢修的组织、协调与信息处理工作。4.事故损伤、影响较小的抢修由工区负责人担任现场抢修指挥，邻近工区支援抢修时，其抢修人员必须服从上述现场抢修指挥者的统一指挥。第三节 事故抢修中的防护抢修指挥者在组织人员进入事故抢修的现场时，必须首先设法与供电调度取得联系，同时按规程要求作好事故现场的防护。第四节 事故抢修注意事项接触网事故抢修工作，往往是时间紧，任务重，事故现场环境复杂，人员杂乱，稍不注意，就易发生人身伤亡事故，造成不应有的损失。因此，提出以下安全注意事项：1.各接触网工区的交通、抢修车辆，平时应加强保养维护，使其始终处于良好状态，一旦发生事故能立即出动。2.接触网工区平时为事故抢修所配备的用料及工具，应有专人妥善保管；并分类摆放整齐，经常检查和保养，确保状态良好。一般备用34个跨距的零件、材料，备有500 m左右的接触线和承力索，34根轻便支柱(一般为9 m的钢柱)，配有适量的铝绞线和镀锌铁线，各型定位器、线岔限制管、电连接线夹、吊弦线夹、楔形线夹、导线接头线夹、绝缘子、分段绝缘器、单极隔离开关、腕臂及拉杆等主要零部件。管辖隧道地段的工区，还应准备足够的隧道专用接触网零部件。3.抢修人员到达事故现场后，首先对事故范围设置防护人员，特别是有断线地点，不论接地未接地，都按有电对待，任何人不得进入断线落地点10m范围以内，防止送电后，跨步电压伤人。4.事故抢修的准备工作应做到充分细致，组织措施得当，抢修队伍得力且分工明确。5.接触网事故抢修作业和配合行车事故救援作业必须办理停电作业命令、验电接地和采取针对性的、有效的安全防护措施后，方准开始作业，并要严格遵守接触网安全工作规程和有关规定。6.抢修作业工作领导人(或事故抢修总指挥)在抢修作业前要向作业人员宣布停电范围，划清设备带电界限。对可能来电的关键部位和抢修作业地段，要按规定设置足够的接地线。7.在进行攀杆、攀梯和车顶高空作业时，除按有关规定执行外，要特别强调在接触网上整个作业过程中必须系好安全带和戴好安全帽。8.在拆除接触网作业(如配合行车事故救援、抢修支柱断事故、更换损坏的腕臂等)时，要防止支柱倾倒、线索断线、脱落等。在抢修恢复作业中，对安装的零部件特别是受力件要紧固牢靠，防止松脱、断线引起事故扩大。9.在事故抢修过程中，要注意保持与电力调度的联系，及时接受电力调度的相关指令和把现场的相关信息及要求及时报告给电力调度，以便于事故领导小组的正确决策和指挥。10.接触网修复过程中，对关键设备、部件要严格把关，确认符合行车条件后方准申请送电。送电后要观察l2趟列车运行取流，确认运行正常后抢修作业人员方准撤离。11.申请送电时要向电力调度说明列车运行情况及应注意的事项，电力调度要及时通知行车调度，必要时向司机和有关人员发布命令通知。第五章 接触网故障查找方法1.永久接地：变电所断路器跳闸，重合闸和强送均不成功，可能是由于接触网或供电线断线接地、绝缘子击穿、隔离开关处于接地状态下的分段绝缘器击穿、较严重的弓网故障、机车故障等。2.断续接地：变电所断路器跳闸重合成功，过一段时间又跳闸。可能是接触网或电力机车绝缘部件闪络，列车超限，树木与接触网放电、接触网与接地部分距离不够，接触网断线但未落地等。3.短时接地：变电所跳闸后重合成功，一般是绝缘部件瞬时闪络、电击人或动物等。4.查找故障应根据季节、设备所处的环境有针对性的进行，例如大雾、阴雨及雨雪交加时易发生绝缘闪络故障，应重点查找隧道及污秽严重处所。第六章 接触网事故抢修方案第一节 吊弦脱落一. 原因1.烧断。正常情况下，吊弦是没有电流通过的。发生吊弦烧断现主要是因为附近的电连接器损坏或与接触线接触不良或接触载流不够，机车取流时使吊弦通过较大电流而造成。2.磨断。主要是因为吊弦受力状态不良造成松弛，接触悬挂长期处于动态状态下，环与环之间或与滑板之间长时间发生较大幅度的摩擦，某一处磨断后造成吊弦脱落。3.腐蚀断或被受电弓剐断。一是环境（化工、中腐蚀地带）对接触网的腐蚀；二是预制时受伤严重，长时间锈蚀、腐蚀造成开断、脱落。4.吊弦因温度偏移，造成拉脱线夹或拉断吊弦线。、5.吊弦线夹因裂纹等缺陷开断，造成吊弦脱落。二. 后果1.吊弦线夹打弓。2.吊弦线夹脱落部位接触线高度降低并且稳定性差，造成打弓或受电弓受流状态不良。3.脱落的吊弦线低于接触线，受电弓通过时打击受电弓(1)可能是受电弓滑板打坏，继续运行涡伤接触线引起剐弓；(2)是吊弦线绕住受电弓后直接引起剐工。 三.预防措施1.日常巡视、检修中发现吊弦状态不良（如松弛、磨蚀严重、环与环之间磨损严重、沿线路方向偏移角度大等缺陷）及时安排处理。发现吊弦有伤痕，及时安排检修附近的电连接器或导流设备。2.安装吊弦时，按标准及进行，保证制作安装新吊弦符合技术要求 第二节 弹性吊弦脱落一. 原因1.烧段。可能是环节吊弦烧段，也可能是辅助绳烧段。造成烧段的原因与普通吊弦烧段相同。2.磨断。一方面是环节吊弦磨断，另一方面是辅助绳自某处磨断。3.辅助绳与承力索固定的钢线卡子松动，造成辅助绳抽脱。4.辅助绳自某处拉断。主要是辅助绳因磨蚀、损伤断股，未被发现并处理，造成断股后断线。5.弓网故障时被受电弓剐坏并脱落。6.其他原因造成弹性吊弦脱落（如绝缘子闪烙等）二.后果1环节吊弦脱落的后果基本与普通吊弦相同。2辅助绳脱落情况较为严重。脱落的辅助绳不仅会引起接触悬挂对机车车辆放电，危机人身、设备安全，而且容易发生弓网故障使事实范围扩大。3脱落的辅助绳引起弓网故障有以下几个方面：（1）辅助绳对机车车辆放电造成接触网悬挂断线塌网，后续机车在某出发生剐弓：（2）辅助绳打坏受电弓，受伤得受电弓继续运行，剐伤接触线或引起剐弓： （3）辅助绳缠绕受电弓直接造成剐弓事故。三.预防措施1.吊弦两侧的辅助受力状良好无松安装弹性吊弦时要求辅助绳无断股和损坏现象：普通吊弦两侧的辅助受力状态良好无松弛。2.辅助绳与承力索固定的钢线卡子安装部位符合要求，螺栓紧固状态良好。 第三节 剐落一个跨距内的吊弦一.原因1.接触线拉出值（之字值）或接触线高度、或距中接触线对电力机车受电弓偏移值不合技术标准。2.电力机车受电弓状态不良（如碳滑板破裂、反弓运行等）。3.风力使接触线较大幅度摆动，接触线越过受电弓抓托范围，接触线脱弓后机车仍继续运行。4.其他原因造成剐弓。二.后果 一个跨距内吊弦被剐落后，不仅会引起接触网对机车或车辆放电烧坏接触线及行车设备，而且会由于接触线高度变化大、受力后摆动幅度大等原因引起后续列车再次发生较严重的弓网故障,更大范围地破坏接触网设备及机车受电弓，造成长时间的供电中断事故。同时,也造成被剐接触线严重变形（如硬弯等）。三.预防措施1.直线区段，按规定时间周期测量、调整悬挂点处接触线高度和跨中接触线的最低高度、接触线坡度及之字值等，使之符合技术标准。2.曲线区段按周期测量、调整接触线拉出值及跨中接触线对受电弓的最大偏移值等，使之符合技术标准。3.接触网工人必须掌握受电弓中心与线路中心偏移值、拉出值与实际测量值换算的计算方法，并且能在现场熟练地操作。作业中计算出的拉出值要有专人校核，调整完毕要有专人检查。第四节 剐落一个定位一.原因 1.被剐落定位支柱的后跨中（即此支柱与行车方向滞后相邻支柱间的跨距）接触线对机车受电弓的偏移值不符合规定，或在此跨距中有严重硬点（如正好有接触线接头线夹并且状态不良或接触线严重不正，致使吊弦线夹歪斜碰击受电弓），再附加其他外界条件（如风力使接触网摆动幅度大等原因）使受电弓钻入接触网。 2.跨中某一吊弦受力状态严重不良并且松弛至接触线下部。 3.电力机车受电弓状态不良（如受电弓支架有断裂等）致使滑底座失去平衡等。 4.其他原因引起剐弓。二.后果 1.支柱处的定位及弹性吊弦脱落。 2.相邻两跨距内的部分吊弦被剐掉（或剐坏）。 3.接触线可能被损伤。 4.腕臂被打、拉坏或棒式绝缘子被打坏。 5.被剐坏的吊弦、定位器等对机车车辆放电烧坏接触网，造成事故范围扩大。三.预防措施 1.日常检修、巡视中注意检查、观测各零件及其连接部件状态良好。紧固线夹螺栓要适度，以免造成事故隐患。对连接部位及紧固好的定位线夹要用力敲打几下，检查有无断裂，线夹是否移动。 2.调整导线高度及驰度时，一定要使定位器坡度（定位器与水平夹角的正切值）保持在1/10至1/5的范围，同时保证定位管处在水平状态。 3.气温突然升高或降低时，应加强步行巡视，特别注意定位器坡度及沿抵触线纵向偏移，最大不超过定位管长度的1/3的大小，不符合技术标准时要及时安排处理。 4.对风口地段定位装置进行防风改造，防止风力使定位失稳、接触悬挂摆动发生弓网故障。 5.采用合理的定位器结构形状，如梯形状、S形状的定位器等，以保证定位器坡度和定位点弹性。 6采用先进技术，对绝缘部件进行绝缘性能测试和污秽清扫。采用绝缘性能好的喷涂材料，对污染严重的绝缘部件进行提高表面闪络电压的喷涂。同时，采用绝缘水平高、防污性能强的绝缘元件，防止绝缘子闪络、击穿使接触网对地短路放电烧坏零部件，造成定位脱落。 7.及时检修定位器过热地段或位置的电连接器，并根据情况增设电连接安装组数或安装双线夹。 8.在重腐蚀区、沿海地带、渗漏水隧道及气候潮湿地区，安装或更换接触悬挂支持部件前，根据情况先对部件采取涂环氧树脂或绝缘清漆等防腐技术处理。特殊地段应采用镀络部件或铜材质部件。 9.研究新型材料，如高强度抗腐蚀、绝缘材料，代替以上地区的镀锌部件。 10.直线区段，按规定时间周期测量、调整悬挂点处接触线的高度和跨中接触线的最低高度、接触线坡度及之字值等，使之符合技术标准。 11.曲线区段按周期测量、调整接触线拉出值及跨中接触线对受电弓的最大偏移值等，使之符合技术标准。 12.接触网工人必须掌握受电弓中心与线路中心偏移值、拉出值与实际测量值换算的计算方法，并且能在现场熟练地操作。作业中计算出的拉出值要有专人校核，调整完毕要有专人检查。第五节. 中心锚结损坏一.原因 1.临近跨距内发生剐弓后，受电弓继续运行到中心锚结处造成中心锚结损坏。 2.接触线上中心锚结线夹不正，被受电弓打掉或发生剐弓。 3.接触线上中心锚结辅助绳受力不均匀，致使一侧的辅助绳松弛 严重，发生弓网故障。一方面受电弓通过时辅助绳打击受电弓，另一方面受电弓可能钻入辅助绳内引起剐弓。 4.辅助绳与承力索固定处因某种原因（如螺栓松动）或磨断造成辅助绳松弛、脱落、开断，一方面对地或机车车辆短路放电扩大事故范围；另一方面脱落的辅助绳打受电弓或缠绕受电弓引起剐弓。 5.辅助绳因某种原因断股，断股线散股严重，打击或缠绕受电弓引起剐弓。 6.辅助绳因某种原因断线（如烧断、拉断、或腐蚀断），断线的辅助绳缠绕受电弓引起剐弓，同时断线端侧对机车车辆或大地短路放电，扩大设备损坏范围。二.后果 1.如果中心锚结线夹被受电弓打掉，一方面中心锚结损坏，另一方面，中心锚结绳松弛无固定，可能会造成后续列车剐弓。 2.可能造成与损坏中心锚结相关的两锚段关节处补偿装置的损坏。 3.可能造成部分吊眩,定位拉环或脱落可能造成腕臂拉偏严重或损坏。 4.中心锚结辅助绳脱落或断开,一方面可能造成接触网对地短路放电，烧损接触网有关设备，另一方面可能造成剐弓事故。三.预防措施1.按时间周期及标准检修中心锚结。接触线中心锚结中，中心锚结线夹两边的锚结绳长度相等、张力相等不松弛、无散股及断股现象，锚结绳安装正确，钢线卡子间距和锚结绳露头均为100150mm。露头端部绑扎不少于20mm中心锚结线夹安装端正螺栓紧固有油. 全补偿链形悬挂的承力索中心锚结绳的固定及受力状态良好、无散股及断股现象。2.中心锚结线夹有偏磨、打弓现象时及时安排处理。中心锚结辅助绳有断股、散股及时进行更换,处理。第六节.接触网断线一. 原因 1.烧断（1)电连接线夹与接触线接触不良或电连接线夹与接触线的接触载流面不够，造成接触线烧伤、断线。（2)吊弦、定位、电连接器等脱落造成接触网对机车车辆或“地”短路放电。（3)承力索断线后对大地或机车车辆短路放电，造成接触线烧断。（4)绝缘子闪络或击穿造成接触网对大地短路放电，烧伤、烧断接触线及烧断股、烧断承力索。（5)电力机车上受电弓支持绝缘子击穿或爆炸造成接触网对机车、大地短路，烧断接触线。（6）主导电回路不畅或因接触线载流截面减小使其通过的电流量超过额定载流量引起烧断。（7)接触线存有严重硬点、死点或线面严重扭转，使运行受电弓离线产生电弧烧伤接触线，恶性循环，造成接触线断线。2.拉断（1)接触线局部磨耗超标准未及时发现、处理。 （2)接触线局部烧伤严重未及时发现、处理。 （3)腐蚀或全磨耗严重被拉断。（4）补偿卡滞，温度急剧下降时，接触线张力过大导致拉断。3.电力机车受电弓刮断 一般是由于接触网存在有严重的质量缺陷或技术问题，造成电力机车运行受电弓钻弓、刮弓，从而刮断接触线。二.后果1.接触线断线后，如果下锚补偿器没有装设断线制动装置或补偿装置的断线制动装置失灵，则补偿坠砣串急剧下移落至地面，形成对与其连接接触线的冲击张拉，接触线向补偿器方向较长距离的窜动，造成断线点至补偿器间的接触网设备严重损坏。如拉坏、拉脱定位；拉脱、拉断吊弦及电连接器；拉坏腕臂以及甚至造成支柱折断等。 2在城市轨道交通供电中，接触网一般采用双接触线，如果只是其中的一条断线，则变电所馈线断路器不会跳闸。一方面另一条接触线的工作条件恶化。另一方面电力机车通过时，会引起严重的弓网事故。这两种情况都有可能引起另一条接触线断线，从而引起变电所馈线断路器跳闸，造成运营中断。3.接触线断线引发刮弓事故，则造成事故范围扩大。三.预防措施1.按规定时间、周期及标准测量接触线的磨耗，对局部磨耗超过规定的及时进行电气补强、切断后做接头或更换。2.日常检修作业中注意检查接触线的损伤情况，发现局部损伤截面超过规定及时进行电气补强、切断后做接头或换线。3.日常巡视或检修中，注意接触线接头线夹处、绝缘器接头线夹处、中心锚结线夹处及定位点处接触线的磨耗情况，发现磨耗或损伤超过规定者及时进行处理。发现接触线存在的硬弯、硬点及时进行处理（如校直、切断做接头或换线）。4.按规定时间、周期及标准检修各种电连接器。对电连接器与接触线接触面载流不够的区段，适当增设电连接器组数或增大电连接器与接触线的接触载流面。5.定期清扫各种绝缘元件，对不符合技术要求者及时进行更换。6.提高日常检修质量，保证接触悬挂的技术状态符合标准。第七节.分段绝缘器的损坏 一.原因1.安装不良被受电弓打坏瓷套管造成玻璃钢棒绝缘元件闪络击穿。2.部分零件腐蚀或磨损失修被拉断。3.环节吊弦状态不良等原因造成分段绝缘器失去水平被受电弓打坏或拉坏。4.分段绝缘器与接触线的接头线夹处状态不良形成严重硬点，致使受电弓打坏分段绝缘器或接触线磨耗严重被拉断。5.固定螺栓松动被拉坏。6.分段绝缘顺处隔离开关主闸刀在打开位置，接地闸刀在闭合位置，电力机车进入无电区，将无电区与有电区瞬间接通，造成接触网短路接地，短路电流通过分段绝缘器流经隔离开关接地闸刀，将分段绝缘器烧毁。7.在接地闸刀闭合情况下强行闭合主闸刀，短路电流将分段绝缘器烧毁。二.后果1.若分段绝缘器的绝缘元件因某种原因 闪络击穿未及时发现，则可能造成人身伤亡。2.分段绝缘器失去水平或某部件状态不良、破损、弯曲等会造成接触网剐弓事故。3.分段绝缘器与接触线的接头处或其他部位严重磨耗被拉断后造成塌网，扩大事故范围。三.预防措施1.新安装的分段绝缘器必须是组装后经拉力实验合格的产品，各部件状态良好，均符合技术标准。2.按规定周期检查分段绝缘器的技术状态，调整维修，符合技术要求。3.四角吊弦必须处于受力良好状态。4.分段绝缘器处隔离开关的主闸刀在打开位置、接地闸刀在闭合位置时，严禁电力机车通过。5.采用绝缘性能好、重量轻的悬式绝缘子，减轻分段绝缘器处的集中负载。6.采结构简单、安装调整工艺简便、重量轻、绝缘性能高的分段绝缘器。7.改进分段绝缘器与接触线的接头线夹结构，使其具有耐磨性、耐腐蚀性、过渡平滑等优点，且能有效地防止接头处接触线形成局部磨耗。 第八节.分相绝缘器损坏一.原因1.电力机车通过分相绝缘器时未断开主断路器，造成有电侧与中性区段拉电弧，烧损中性区接触线或分相绝缘器元件。2.电力机车通过分相绝缘器时未降弓，受电弓滑板将绝缘器元件沟槽污染，使泄露距离不够引起对中性区段长时间闪络放电烧边缘绝缘元件或中性区接触线。3.受电弓长时间不降弓通过分相绝缘器，使分相绝缘器元件损伤严重被拉断，或接触线与分相绝缘器元件接头处磨耗严重被拉断。4.分相绝缘器元件与接触线的接头线夹螺栓松动、脱落后造成接头处抽脱开断。5.电力机车升双弓通过分相绝缘器短接中性区某段，另一分相元件绝缘距离不够，造成相间短路烧损分相绝缘器元件或接触线。6.发生接触网剐弓事故损坏分相绝缘器。7.其他原因造成分相绝缘器损坏。 二.后果1.某分相绝缘器元件失去绝缘作用，虽未开断，但通过的电力机车升双弓时，可能造成接触网相间短路。2.分相绝缘器某处或中性区某处开断造成接触网线塌网，同时可能引起剐弓事故。3.螺栓松动、脱落或某处状态不良，可能造成剐弓。三.预防措施1.新分相绝缘器元件在使用安装前必须做拉力实验，达到受力标准后再安装使用。2.日常巡视、检修中注意观察、检查绝缘元件的状态及绝缘元件与接触线接头线夹处各部螺栓状态和紧固情况，发现异常及时 处理。3.按规定周期对绝缘元件进行清扫维护。4.采用先进技术，减轻分相绝缘器处的集中负载。5.经常与机条部门联系，共同教育机车乘务人员，使他们在行车中通过分相绝缘器时按规定断开主断路器，并严禁升双弓。第九节.隔离开关损坏一.原因1.隔离开关的瓷柱脏污或破损，造成闪络、击穿。2.主刀闸合闸后，主触头接触不良或未接触，造成主触头烧坏，进而造成隔离开关烧毁。3.隔离开关引线与设备线夹、网上电连接线夹连接接触不良，烧坏线夹或烧断引线；设备线夹与隔离开关接触不良，造成烧毁线夹或隔离开关触头。4.隔离开关引线驰度过小，当温度急剧变化时，造成引线、设备线夹或瓷柱拉断。5.隔离开关引线过于松驰，引线距接地体空气绝缘间隙小，造成对地放电；引线脱落，对地短路，造成烧断引线或烧毁隔离开关。同时造成变电所馈线断路器跳闸。 6.操作不当，造成隔离开关瓷柱闪络、击穿或烧坏主刀闸触头7.接地刀闸与主刀闸的联锁机构闭锁不可靠或损坏的情况下，合上隔离开关，造成隔离开关主刀闸触头烧坏、引线烧断或瓷柱爆炸等。 8.电动操动机构其操作箱内的接线端子或继电器松动、接触不良，或其他零部件损坏，造成隔离开关的信息不能上传给远方的控制中心，控制中心也无法对其进行监控和操作。二.后果 1.隔离开关的瓷柱绝缘破坏，使接触网对地短路，造电所跳闸和部分接触网停电，使电力机车中断运行。 2.主刀闸触头接触不良，可能引起烧毁隔离开关刀闸，造成接触网部分区段停电。3.隔离开关瓷柱折断、主刀闸触头烧毁或引线烧断，隔离开关将失去供电的隔离或连通作用，影响接触网停电检修、装卸作业和机车整备作业，同时导致接触网部分区段中断供电。4.引线烧断后，断头或脱落部分落至接触线以下时，可能造成打坏受电弓或缠绕受电弓造成更加严重的弓网事故。 5.若馈线开关损坏，将会影响整个供电臂接触网的供电。6.电动操作机构故障，使隔离开关无法操作，尤其是SCADA无法进行远方操作与监控，使得电力调度无法根据需要来改变运行方式，影响城市轨道交通运营。三.预防措施 1.日常巡视时要加强观察；检修时，严格按检修周期和工艺要求进行检修，各项技术指标符合规定，对引线采取加固措施。2.定期对在线运行的隔离开关用红外线测温仪测量隔离开关主刀闸、引线的电连接线夹及引线的温度(尤其在运营高峰时期)，以掌握隔离开关的运行状态。发现过热现象查明原因，及时处理。3.定期测量主刀闸的动、静触头的过渡电阻(标准是不大于40微欧)，以确认其接触是否良好。4.操动机构及传动系统保持润滑良好，动作平稳，无卡阻、冲击等异常情况。第十节.电连接损坏一.原因1.一般是由于接触不良（如：线夹内壁及电连接线与线夹接触部分未打磨或打磨造成线夹内壁或电连接线损伤；安装时，线夹内壁及电连接线与线夹接触部分未涂中性凡士林或电力复合脂；线夹与线索不配套或固定不牢固或螺栓松动等），而烧坏电连接器。2. 电连接线载流截面不够或断股后造成载流截面减小，从而引起烧断。3.电连接安装预留驰度过小，当温度急剧变化时造成拉断。4.承力索与接触线间的电连接线，其弹簧圈底圈距接触线距离小并且过于松驰时，被运行受电弓刮断。5. 接触线上固定线夹偏斜打弓或引发刮弓造成线夹刮坏和电连接线断线损坏。6.设备引线预留驰度过大，引线距接地体空气绝缘间隙小，造成对地放电，而烧坏电连接器。7.电连接线腐蚀严重，造成载流面不够被烧断股或烧断线。 8.线夹固定螺栓过于松动，造成电连接脱落。9.其它原因造成电连接器损坏。如：其他位置钻弓后，受电弓继续运行到电连接器安装处，将电连接器刮坏；断线事故所导致的损坏等。二.后果电连接器常见的故障是电连接器损坏，包括电连接线夹、电连接线本身损坏。电连接器损坏不仅会造成电流不畅，而且也可能造成接触网其他有关设备损坏，甚至引起刮弓事故。如：电连接线夹与被夹持线索接触不良或线夹松动，产生过热甚至形成电弧，严重时可能造成线索被烧断；接触线电连接线夹歪斜，可能造成与运行受电弓碰撞，刮坏受电弓，甚至引发接触线断线事故；电连接线（引线）断线后，断头或脱落部分落至接触线以下时，可能造成打坏受电弓或缠绕受电弓造成更加严重的弓网事故；电连接器损坏后，使某地段接触网供电质量严重降低或断电等等。三.预防措施（1)必须严格按技术要求安装电连接器，安装的电连接器应符合下列技术要求：安装位置符合规定，允许偏差差为0.5m。电连接线载流截面应与被连接导线的载流截面相当，并且无松股、断股现象。预制的电连接应符合要求。股道间的电连接线呈弧形，且预留弧度合适。 承力索与接触线间的电连接线松紧适当，弹簧圈底圈距接触线200300mm为宜。电连接器线夹固定牢固可靠，螺栓紧固力矩符合规定。（2）严格按要求和标准进行检测、检查和检修。用红外测温仪测量线夹及电连接线的温度，发现过热现象查明原因，及时进行处理。在温度变化较大时，加强对电连接器的检查，防止因电连接线驰度过大或过小造成电连接的刮断或拉断。检查电连接线夹的状态，及时校正接触线上的固定线夹，防止因其偏斜造成的刮弓事故。在长大坡道、重载区段，必要时增设电连接，防止因取流过大烧坏电连接器。日常巡视中发现电连接器的状态不良时，及时安排处理。第七章.接触网事故抢修预案的意义与未来展望第一节.意义目前我国高铁建设突出问题有高铁建设项目投资大、融资难，高铁建成后收益周期长、运行维护成本高，铁路应急管理体系不完善、铁路安全法制不够健全、监管体制不够严密。而接触网对我国铁路建设有着四两拨千斤的效应，对保证接触网时刻保持良好状态起着至关重要的作用。因为研究接触网事故应急抢修方案的意义就在于强调当铁路发生触网事故时铁路各有关部门所表现出来的在事故应急抢修、抢险救援、指挥处置等方面做出反应迅速、行动高效、应对妥善的举动，革新我国在铁路事故应急响应处置机制进而为国家和人民挽回
