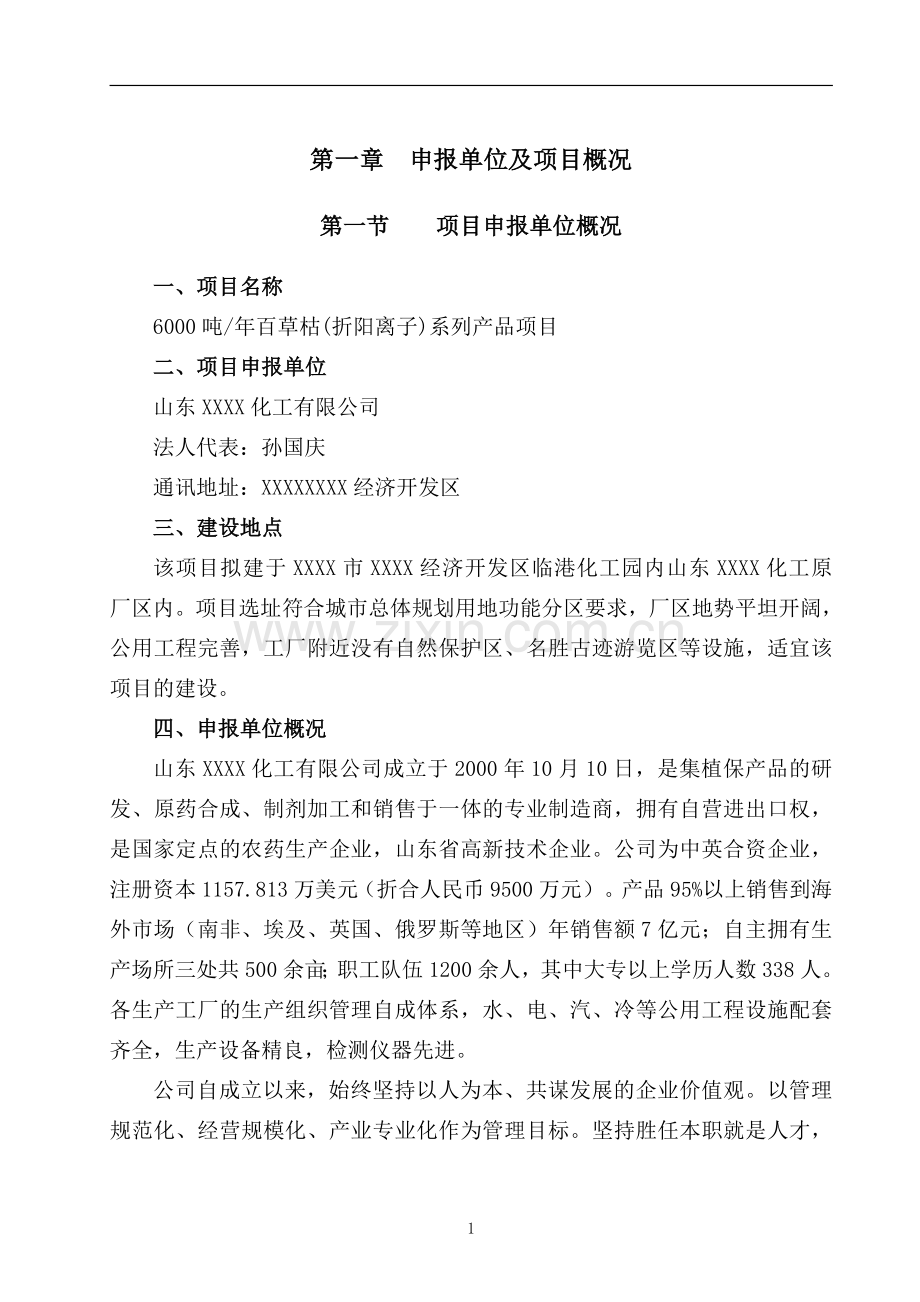

第一章 申报单位及项目概况
第一节  项目申报单位概况
一、项目名称
6000吨/年百草枯(折阳离子)系列产品项目
二、项目申报单位
山东XXXX化工有限公司
法人代表：孙国庆
通讯地址：XXXXXXXX经济开发区
三、建设地点
该项目拟建于XXXX市XXXX经济开发区临港化工园内山东XXXX化工原厂区内。项目选址符合城市总体规划用地功能分区要求，厂区地势平坦开阔，公用工程完善，工厂附近没有自然保护区、名胜古迹游览区等设施，适宜该项目的建设。
四、申报单位概况
山东XXXX化工有限公司成立于2000年10月10日，是集植保产品的研发、原药合成、制剂加工和销售于一体的专业制造商，拥有自营进出口权，是国家定点的农药生产企业，山东省高新技术企业。公司为中英合资企业，注册资本1157.813万美元（折合人民币9500万元）。产品95%以上销售到海外市场（南非、埃及、英国、俄罗斯等地区）年销售额7亿元；自主拥有生产场所三处共500余亩；职工队伍1200余人，其中大专以上学历人数338人。各生产工厂的生产组织管理自成体系，水、电、汽、冷等公用工程设施配套齐全，生产设备精良，检测仪器先进。
公司自成立以来，始终坚持以人为本、共谋发展的企业价值观。以管理规范化、经营规模化、产业专业化作为管理目标。坚持胜任本职就是人才，开拓创新则是优秀人才的人才观念，在市场开拓、新品研发、生产制造、品质管理等各方面均取得了飞速发展！
公司目前主导产品全部为除草剂，主要面向国际市场，出口交货值已占公司总销售收入的95％。现主要向客户提供草甘膦类、2,4-D类、均三氮苯类等除草剂的原药及其系列制剂产品。

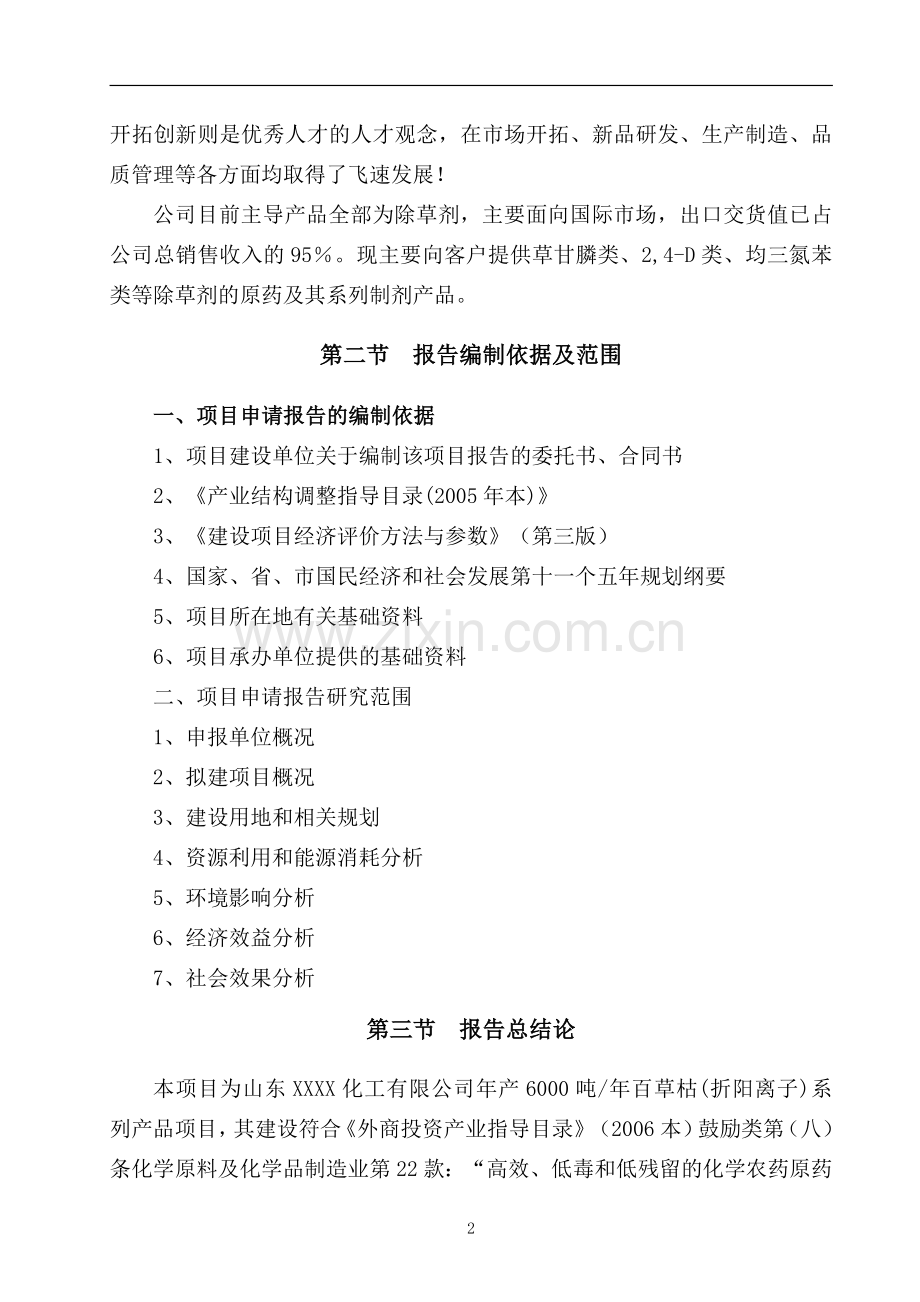

第二节 报告编制依据及范围
一、项目申请报告的编制依据
1、项目建设单位关于编制该项目报告的委托书、合同书
2、《产业结构调整指导目录(2005年本)》
3、《建设项目经济评价方法与参数》（第三版）
4、国家、省、市国民经济和社会发展第十一个五年规划纲要
5、项目所在地有关基础资料
6、项目承办单位提供的基础资料
二、项目申请报告研究范围
1、申报单位概况
2、拟建项目概况
3、建设用地和相关规划
4、资源利用和能源消耗分析
5、环境影响分析
6、经济效益分析
7、社会效果分析
第三节 报告总结论
本项目为山东XXXX化工有限公司年产6000吨/年百草枯(折阳离子)系列产品项目，其建设符合《外商投资产业指导目录》（2006本）鼓励类第（八）条化学原料及化学品制造业第22款：“高效、低毒和低残留的化学农药原药新品种开发与生产”的国家产业政策，产品市场前景广阔，技术条件成熟可靠，项目公用动力配套齐全，工程规划切实可行，环保、节能等措施落实，项目投资构成合理，经济效益较好，项目在技术和经济两方面均是可行的。
该项目符合国家产业政策和地方经济发展规划，符合市场经济发展的要求，符合公司的发展需要，符合经济、社会、环保生态效益三统一的方针，具有较好的基础条件，并且带动其他相关产业的快速发展。项目的建设直接和间接增加了就业率，稳定社会，为创建和谐社会做出努力。因此具有良好的经济效益和社会效益。
一、建设地址
该项目拟建于XXXXXXXX经济开发区临港化工园，临港路以东、润丰路以西，园区支路以北。该区域基础设施配套完善，交通、通讯等条件便捷，是开发建设的理想地段。
二、建设规模
本项目厂区占地面积16600平方米，新增建筑面积3400平方米，新购置生产及实验设备300台套。形成年产6000吨百草枯(折阳离子)系列产品的生产能力。
三、建设内容
该项目拟建于临港化工园内，新建建筑物面积为3400平方米。详见下主要建筑物一览表。
序号
工程名称
结构
面积（M2）
1
生产车间
钢混
1600
2
环保车间
钢混
800
3
配电建筑
砖混
500
4
其他建筑
砖混
500
5
合计

3400
四、劳动定员
该项目新增劳动定员110人。其中工厂管理人员5人，现场管理人员10人，维修人员15人，生产工人80人。
五、实施进度计划
该项目建设期计划为6个月，工程拟于2009年4月份开工，预计2009年10月份竣工。
六、投资估算
经估算，该项目总投资估算为人民币6400万元（折合853万美元）。其中，建筑工程费400万元，设备（材料）购置及安装费2950万元，辅助设施配套工程150万元，其他费用100万元，预备费100万元，三废治理投资1500万元，流动资金1000万元。
该项目建设资本金为人民币6000万元（折合800万美元）。
七、资金筹措
建设资金由企业自筹解决。
八、技术经济指标表
主要技术经济指标
序号
指标
单位
数量
备注
一
生产规模

1
百草枯
吨
6000

二
项目计算期
年
11

1
建设期
月
6

2
生产经营期
年
10

三
项目总投资
万元
6400

1
固定资产投资
万元
5400

2
铺底流动资金
万元
1000

四
劳动定员
人
110

五
正常年销售收入
万元
48000

六
总成本费用
万元
38881

七
销售税金及附加
万元
242

八
增值税
万元
2417

九
利润总额
万元
8877

十
所得税
万元
2219

十一
税后利润
万元
6658

十二
经济评价指标

1
财务内部收益率
%
93.4

2
财务净现值
万元
28971.2
Ic=12%
3
投资回收期
年
2.4
含建设期6个月
十三
总投资收益率
%
140.5

十四
项目资本金净利润率
%
104.0

十五
盈亏平衡点
%
35.0

第四节 项目概况
4.1项目提出的背景及必要性
一、项目背景
山东XXXX化工有限公司近年来，在XXXX市各级政府的支持与帮助下，企业呈现出良好的发展势头，实现了超常规、超轨迹的发展。根据《外商投资产业指导目录》（2006本）鼓励类第（八）条化学原料及化学品制造业第22款：“高效、低毒和低残留的化学农药原药新品种开发与生产”，公司实现了草甘膦类、2,4-D类、均三氮苯类等三大类产品的系列化生产。
百草枯Paraquart是英国帝国化学工业公司ICI于50年代中后期开发成功的一种非选择性、高效、触杀型除草剂。由于百草枯所具有的独特的分子结构特征,以及在环境中特有的物理行为和在生物体中特有的生化作用方式，使它表现出了耐雨水冲刷、杀草速度快、在土壤中迅速钝化、以及良好的混用特性。百草枯已在世界上100多个国家成功地使用了近40年是全球销量最大的除草剂之一,随着我国耕作制度的变革和少耕免耕面积的扩大，百草枯在我国将有更广阔的应用前景。
百草枯是一种广泛用于清茬、牧草更新、蔬菜行间除草、植物园除草等场合的全球第二大除草剂。其特点是除草见效快，与土壤接触很快分解，对环境危害小。本项目建设后，一方面有利于我国农药生产技术的进步和提高，另一方面也有利于补充我国目前市场上该除草剂的供量不足。依靠山东XXXX化工在世界销售网络的日益健全，本项目生产的产品的出口销售前景十分广阔，这对于扩大我国产品出口规模、解决劳动就业等问题也具有非常重要的作用，有着良好的社会效益。
同时，建设6000吨/年(折阳离子)百草枯项目可以利用本公司自产的氯甲烷等副产，使原料成本大大降低，又能加大公司的副产品出路，可谓一举多得。
因此，山东XXXX化工有限公司决定投资建设百草枯系列产品生产线，生产能力6000吨/年(折阳离子)。
二、市场分析
１、市场分析
全球农药市场总值约为290亿美元，其中约一半是除草剂市场，目前全球已有3亿公顷以上的耕地实现了少耕农业并且在不断发展，少耕农业技术的特点是在种植作物时高度依赖除草剂来防除作物残株的杂草。
百草枯是一种速效触杀型灭生性除草剂，由于其特殊的除草机理，杂草根系在缓慢死亡过程中具有很强的固土能力，既能防除杂草，又能护堤护坡，有效防止水土流失，保护生态平衡等特点，已在世界130多个国家得到推广应用，是目前世界上第二大吨位的除草剂品种。以国内目前市场来看，随着我国耕作制度的变革和少耕免耕土地面积的扩大，百草枯在我国将有更加广阔的应用前景。从国际市场来看，百草枯是我国仅位于草甘膦之后第二大农药出口品种，出口地区主要集中在泰国、韩国、马来西亚、香港、台湾地区和澳大利亚等。
百草枯生产工艺主要分为两种，一种是金属钠法，一种是氰化物法，目前，金属钠法已被淘汰，广泛采用的是氰化物法。
氰化物路线包括水氰法、醇氰法和氨氰法。这些方法的反应原理一样，不同的是使用溶剂不同，而由于所使用的溶剂不同，收率也相差很大。本公司采用最先进的氰氨法。
⑴水氰法
吡啶和氯甲烷在水相中生成甲基吡啶盐离子，二聚反应仍然在水相中进行。由于氰化钠在水中的离子催化活性差，氰离子的投入量约为氰氨法的7倍，而以吡啶计的收率仅为75%，有机物废水排放量为氰氨法的4倍之多。由此造成废水中有机副产物、氰化物和盐的含量高，二聚反应的滤水不能循环使用，给生化处理带来不便，必须进行高温氧化处理或化学氧化处理才能分解氰化物。
⑵醇氰法
同氰氨法相似，不同之处是二聚反应在水和甲醇介质中进行。在这种介质中氰离子的催化活性仍然不高，氰离子的投入量与水氰法相当，但收率比水氰法提高10%，废水减少一半。氰醇法要回收氰氢酸，这具有很大的危险性，工艺的设计和控制要十分严格。先正达公司也曾采用过这种工艺，以实践考验后而放弃。
⑶氰氨法
在氰化物方法中，氰氨法是最先进的。该工艺在吡啶与氯甲烷进行烷基化反应后，在氨和氰离子中进行二聚反应，没有起火和爆炸的危险。工艺简单，操作平稳。虽然过程在高压下进行，但保证了液氨能循环使用。以氯氧化使产品纯度高，质量稳定，不产生有害物质，收率是各种方法中最高的。同所有氰化物路线一样，过程产生的废液总含有氰化钠，但由于收率高，处理量小。
合成百草枯的原料需要进口，依赖于原料的供应，使得我国百草枯合成装置的产能大大超过实际需求，而产量却远远低于产能。本项目所需原料氯甲烷为公司自产，大大降低了原料成本，用量较大的液碱、液氯等由当地企业（山东海化集团、XXXX亚星、山东海恒等）供应，既能够保障原料的充足供应，又具有明显的原料成本优势，在市场竞争中具有明显的成本优势，降低产品成本，使产品更具有生命力。另外本项目无论在规模、技术、价格、销售等环节都具有一定的竞争优势，市场前景非常广阔。因此，本项目的建设是必要的和可行的。
２、产品目标市场
合资企业利用合资双方的管理思想、管理文化、管理制度和管理程序、先进的工艺水平和广阔的市场销售渠道，进一步拓展海外市场。
三、项目建设必要性
1、符合国家产业政策
该项目符合产业政策审批条目：《外商投资产业指导目录》（2006本）鼓励类第（八）条化学原料及化学品制造业第22款：“高效、低毒和低残留的化学农药原药新品种开发与生产”。
2、符合公司发展的需要
山东XXXX化工有限公司是一个基础设施齐全，公用工程条件十分优越，技术力量比较雄厚，综合实力较强的工业企业。从事精细化工生产的工程技术人员，在多年的生产实践中积累了丰富的生产经验和技改设计经验，具有较强的项目管理能力，为项目的实施提供了强有力的技术保证。该项目建成后积极参与国际市场竞争，增创外汇，促进当地经济发展，符合国家的产业政策。另一方面，建成该装置，也将会给集团公司及社会带来良好的效益。
3、是进一步繁荣XXXX市经济、带动北部XXXX新城经济发展的需要
经济的繁荣需要众多适应市场的需要，具有强大生命力的新的经营项目的推动。该项目的建设将有助于提高XXXX市及XXXX经济开发区城市综合质量和知名度，为现代化城市的发展做出贡献。
随着XXXXXXXX经济开发区的不断发展和XXXX市退城进园工作的推进，北部XXXX新城城区逐渐成为商业、经济、文化发展的亮点。2005年9月份，XXXX经济开发区临港化工园被国家农药协会命名为“中国农药（北方）工业园”，成为全国重要的现代化生态海洋化工和农药化工生产、出口创汇基地，吸引了大量的化工生产企业在工业园落户,促进了人流、物流、资金流、信息流的扩大，带动了仓储、运输、物流、金融、科研等行业的发展。公司在XXXXXXXX经济开发区临港化工园建设该项目，必将带动该区经济的发展，促进该地区的繁荣，同时能够增加就业，为当地居民的工作和生活带来益处。
综上所述，该项目符合国家产业政策和地方经济发展规划，符合市场经济发展的要求，符合公司的发展需要，符合经济、社会、环保生态效益三统一的方针，具有较好的基础条件，项目建成投产后，对于拉动市场需求、推进企业壮大，具有极大的带动作用，将进一步体现规模效益，对当地经济的发展也将起到较好的龙头带动作用。因此，该项目的建设是十分必要的。
四、项目建设的可行性
1、市场潜力
公司有多年的销售经验和国际贸易经验，并有一大批专业技术人员，有良好的信誉、对外销售渠道畅通，可及时为公司提供大量的生产信息、适用国际市场对产品的需求和变化。
2、地理位置优越
⑴交通运输条件：该项目位于XXXXXXXX经济开发区临港化工园，地势开阔，空气新鲜，环境优美，建设极为方便，交通相当便利，距荣乌高速、济青高速、大莱龙铁路都相当近，公路网四通八达，铁路连接全国各大主要铁路干线。南距济青高速公路40公里，西距东青高速公路50公里，东依XXXX央子港口30公里，青岛港200公里，区位优势明显。
⑵水资源条件：该项目生产用水由区内供水公司提供，厂区建设循环水池，并自备井一口，并经卫生部门检验，水质优良，保证项目的用水需求。
⑶燃料动力条件
供电：项目区内有以220KV为主电源、110KV为枢纽、35KV为骨干、10KV为分支的高自动化双回路供电网络，项目用电由寿光农电与海化动力公司提供双路电源，厂区设配电室，可以满足用电需要，电力供应充足。
    供热：项目区内的恒通热力提供，可满足项目的生产和采暖要求。
⑷土地优势：项目区有可直接开发建设的存量工矿用地，土地资源充足，开发条件优越。
3、XXXX外商投资优惠政策
XXXX市政府对外商投资企业制定了地方政府奖励政策、提供建设用地优惠、行政事业性收费优惠等一系列的优惠政策。
４、企业基础条件较好
山东XXXX化工有限公司是一个基础设施齐全，公用工程条件十分优越，技术力量比较雄厚，综合实力较强的工业企业。从事精细化工生产的工程技术人员，在多年的生产实践中积累了丰富的生产经验和技改设计经验，具有较强的项目管理能力，为项目的实施提供了强有力的技术保证。因此，加快企业的发展步伐，应尽快扩大生产规模，提高质量。该项目建设对于积极培育支柱产业，发展产业化经营，推进企业经济结构战略调整，进而提高企业产品质量、科技含量和高附加值，增强企业的市场拓展和市场竞争力，提高企业效益，加快企业产品国际化进程都具有十分重要的意义。
4.2建设地点概况
该项目拟建于XXXXXXXX经济开发区临港化工园，临港路以东、润丰路以西，园区支路以北。该区域基础设施配套完善，交通、通讯等条件便捷，是开发建设的理想地段。
为进一步提升区域经济的竞争力，山东XXXXXXXX经济开发区根据区域土地资源及交通便利、卤水资源丰富、产业基础雄厚等得天独厚的优势，按照“全面规划、综合开发、配套建设、提高效能”的原则，2005年8月开始规划建设以农药精细化工产业为主的专业园区——临港化工园，园区规划面积36平方公里，起步区10平方公里，所有土地均为工矿存量用地。2006年元月，中国农药工业协会确定XXXXXXXX经济开发区临港化工园为“中国农药（北方）工业产业园”。
截至目前为止，开发区投资近1亿元，配套完善了农药工业产业园基础设施。铺设道路五条，建成了“两纵三横”的交通网络，回填土方600余万立方米，实现了土地平整；建设10千伏高压供电线路三条，供电能力6000kw，明年可达10万kw；埋设供水管线6000米，建成了10.7公里排水明渠、4.2公里地下排水管线、6.7公里地下排污管线，目前园区日供淡水量达2万立方，明年平原水库第二条供水线建成后可达4万立方。绿化面积14.5万平方米；安装路灯350盏，实现了起步区道路、供水、供电、排水、排污、通讯、土地平整、消防急救等基础设施的“七通一平”。园区内3万吨污水处理厂已投入运行，5000吨固体废弃物处理站和热电联产项目正在建设之中。
国家环渤海经济圈建设、山东省打造半岛制造业基地战略的实施以及XXXX北部沿海开发被列入国家、全省“十一五”规划和鲁北开发的总体战略布局，为中国农药（北方）工业产业园提供了难得的政策条件和发展机遇。
在我国，化工行业在整个国民经济中的地位是极其重要的，随着经济全球化的发展和发达国家产业结构的调整，带动了中国化工工业的快速发展，这对于促进产业结构调整、提升生产技术水平、改善投资环境、引进外资、发展区域经济起到了积极的带动和辐射作用。
4.3基础设施条件
“十一五”期间，国家加快了环渤海区域发展战略的实施。XXXX市委、市政府适时提出了科学发展工业经济、加快北部沿海开发、打造现代制造业基地的工业强市战略，加快了以XXXX经济开发区为龙头的北部沿海开发步伐。山东省委、省政府已将XXXX北部沿海开发列入全省“十一五”规划，纳入到打造半岛制造业基地和鲁北开发的总体战略布局之中，为XXXX经开发区发展提供了难得的历史机遇。
XXXXXXXX经济开发区作为XXXX市沿海经济开发建设的先行者和重要力量，在政策、资金、基础设施建设等方面得到了重点支持，为快速发展增添了强大动力。XXXX经济开发区将按照国家、省、市的总体部署，根据市委、市政府北部沿海开发的部署要求，进一步完善产业综合配套条件，构筑先进的科技创新孵化体系，发挥资源和技术优势，突出产业特色和主攻方向，致力发展循环经济，努力将开发区建成国内一流的化工生产、科研开发基地、出口创汇基地和国家级生态工业示范区。
XXXXXXXX经济开发区在上级党委、政府的正确领导下，深入贯彻落实科学发展观，解放思想、抢抓机遇，创新发展、拼搏实干，经济社会事业实现了又好又快发展。近年来全区国民经济保持了快速连续增长的势头，城市面貌发生了巨大的变化，综合经济实力显著增强。2007年，全区完成地区生产总值75亿元，规模以上工业销售收入200亿元，同比分别增长21%和35%；完成财政总收入16.7亿元，其中地方财政收入7.5亿元。为进一步加快城市经济发展步伐，实现全区经济的超常规、跨越式发展，区委、区政府高度重视城市的建设发展，为城市的建设发展制定了一系列优惠政策，加大招商引资力度，优化投资环境，加快了城市化的发展速度。
一、自然条件
1、气象条件
⑴气温
年平均气温：13.2℃
年平均最高气温：32.2℃，在7月份，极端最高气温40℃。
年平均最低气温：11.9℃，在1月份，极端最低气温－20.5℃。
⑵气压
年平均气压1011hpa。
⑶降水
年平均降水量648.8㎜，年最大降水量1347.1㎜，年最小降水量540㎜。降水主要集中在7、8月份，占全年降水量的52～58％，降水日数平均80天，日最大降水量119.3㎜。
⑷风
年主导风向为西南风，其次为西北风。年平均风速2.3m/s。
风载荷：地面以上10m处45㎏/㎡。
⑸湿度
年平均相对湿度：63％
最热月平均相对湿度：76％
最冷月平均相对湿度：56％。
⑹最大冻土深度：0.3m。
2、地质条件
⑴地震裂度
根据城乡建设委员会淄建字[1993]155号文通知：按照国务院1992年5月22日批准颁发的《中国地震裂度区划图（1990）》，本地地震裂度为7度。
⑵地基承载能力
主要地质构造为中生界侏罗系。该项目厂址地区处于鲁中山区与华北平原的过度带，厂址场地平坦，土层为第四级冲积土层。本项目生产装置中无高大建筑及对地层形成重压的设备，地质状况可满足生产装置的要求。
从地质、水文、气象等条件来看，对该工程无不利影响。
二、基础设施条件
1、交通
山东XXXXXXXX经济开发区位于渤海莱州湾南畔,是环渤海经济区“C”字型“渤海金项链”中的重要一环。距世界风筝都XXXX市城区30公里，距青岛市178公里、济南市200公里。益羊铁路直达区内、德烟铁路横贯东西，环渤海荣乌高速公路、济青高速公路、新海路、大沂路、大九 路、北海路等公路干线四通八达，XXXX港、青岛港通航国内外，济南、青岛、XXXX机场直飞世界各地，交通运输十分便利。交通运输状况对本项目的制约性不大。
2、给水
该项目所在区域已建有市政供水管道，项目用水由市政供水管道供给，可从就近的市政供水管网接入，XXXX经济开发区临港工业园日供水能力9万立方米，可满足项目用水需求。
3、排水
该项目排水采用雨、污分流制，雨水经雨水管道就近排入市政雨水管道，生活污水经化粪池处理后，就近排入市政污水管道，汇集后输送到污水处理厂进行处理后达标排放。
4、供电
该项目用电由XXXXXXXX经济开发区供电公司供给，供电公司在该区域有完善的供电网络，市政供电线路己敷设至项目外，只需自就近的供电网引线，即可满足项目用电需求，电力供应有保障。
5、供热
该项目冬季采暖用热可由XXXX经济开发区热力公司供给，热力公司在该区域已建有完善的供热网络，市政供热管道己敷设至项目外，可与就近的供热管道接入厂内换热站，经换热站换热后供厂内冬季采暖，XXXX经济开发区热电公司日供汽量为4万吨，能保证该项目需求。
6、电讯
XXXXXXXX经济开发区通讯设施先进，电话全部实现了程控自动交换，可直拨国内外。形成以高速宽带为主的高效迅捷的网络，各类信息能够及时传输交流，为项目的建设提供了便利条件。
7、消防
XXXXXXXX经济开发区消防队根据火灾危险性类别和重点单位、工商企业、人口密度、建筑状况以及交通道路、水源等实际情况划分消防区，以“消防结合、以防为主”的原则组织消防。整个城区消防给水以城市自来水为主，消防设施按防水规范要求设置，沿城市主干道每隔120米设一消火栓，次干道每隔150米设置一消火栓，以确保火情发生时能及时灭火，降低损失。该项目的消防应按《建筑设计防火规范》和《建筑灭火器配置设计规范》设计、配置。
4.4工艺技术方案
1、产品方案
综合世界先进技术工艺，山东XXXX化工有限公司结合长期的小试试验和完善的中试试验，独立开发了一套处于世界先进水平的生产工艺（流程图见图4），如下：
将计量好的甲醇，吡啶抽入合成釜，升温至一定温度，通氯甲烷气体，待反应到一定程度，得氯甲基吡啶，甲醇回用。将计量好的氯甲基吡啶、氰化钠、液氨加入合成釜，搅拌，升温至一定温度保温，取样分析，至反应结束，回收液氨，过滤水洗，废水经汽提脱氨、多效蒸发浓缩后经焚烧炉焚烧处理。将计量好的二聚物和水投入氯化釜，控制温度，通氯气跟踪监控PH值，达到一定值时即为反应终点，合格后出料至百草枯母液贮罐。
2、产品执行标准
百草枯二氯化物原药浓剂执行国标（GB19307-2003）
百草枯母药应符合表1要求。
表1 百草枯母药控制项目指标
项目
指标
百草枯阳离子的质量分数/% ≥
30.5
百草枯阳离子与三氮唑嘧啶酮质量比
(400士50):1
4,4’一联吡啶质量分数b/% ≤
百草枯质量分数的0.3%
水不溶物/% ≤
0.5
pH值范围
2.0～6.0
3、原材物料及动力消耗
原料及动力消耗一览表
序号
名 称
规 格
单 位
单位产品消耗量
（吨/吨原药）
年消耗量
1
吡啶
99.4%
T
0.926
5556
2
液氯
工业级
T
0.412
2472
3
氯甲烷
99%
T
0.600
3600
4
液氨
工业级
T
0.30
1800
5
氰化钠
96%
T
0.1
600
6
液碱
30%工业品
T
1.580
9480
7
甲醇
工业级
T
0.05
300
8
水

M3
24.563
147378
9
电

度
1466.7
8800000
10
气

T
16.7
100000
4、工艺技术方案简述
反应机理
本项目采用氰氨法合成百草枯。
制取百草枯路线是:
先以吡啶与氯甲烷反应，生成氯甲基吡啶，然后再在氰化钠的催化下生成甲基吡啶二聚物，再经氯气氧化生成百草枯二氯盐。
化学反应方程式如下：

百草枯合成工艺
工艺简述如下：
①氯甲基吡啶（MPC）合成
将计量好的甲醇，吡啶抽入合成釜，开启合成釜夹套蒸汽。等到物料温度升至60度，开启氯甲烷钢瓶，通过转子流量计调节通气量，保温反应，跟踪分析，待反应到一定程度，停止通氯甲烷，回收甲醇，得MPC，甲醇回用。
②二聚物(DHBP)合成
将计量好的氯甲基吡啶、氰化钠投入二聚物合成釜，将液氨打入合成釜，开启搅拌，开启夹套蒸汽，控制温度100度，搅拌反应10小时后，取样分析，待反应到一定程度后，停夹套蒸汽，开启循环水降温，回收液氨，加入定量的水，过滤，滤饼为二聚物，水洗，母液水与水洗水混合经汽提回收氨水、多效蒸发浓缩后经焚烧炉焚烧处理。
③百草枯合成
将计量好的二聚物和水投入氯化釜，开启夹套冷冻盐水，控制温度至10度，开启氯气钢瓶，通过转子流量计调节通气量，跟踪监控PH值，达到一定值时即为反应终点，关闭氯气钢瓶，取样分析，合格后出料至百草枯母液贮罐。
百草枯生产废水处理工艺
在二聚物合成工序中产生的残余液为生产废水，废水含有大量的氯化铵，对氨水进行回收处理，不仅减少污染物排放，企业还将增加一定的经济效益。
①汽提工艺从废水中回收氨水
生产废水中含少量的NH3与大量的氯化铵，加液碱调节PH，在PH大于12的情况下，氯化铵转化为氯化钠和游离氨，采用氨吸收塔吸收成氨水回用。
废水经换热后进入吸收塔中部，塔底采用水蒸汽间接加热，经分离，吸收塔顶排出18％氨水，塔底废水排出。
图2 含氨废水处理系统流程图

含氨废水处理流程简述：采用高效专用氨解吸塔，含氨废水经换热后从中上部进入氨解吸塔，塔釜采用间接蒸汽加热，经汽液传质的作用，废水中的大部分氨在塔顶富集，并由塔顶采出18%的氨水，处理后废水从塔釜排出，去水处理系统，其中氨含量<200ppm。
②浓缩处理工艺
脱氨后废水采用二效蒸发浓缩工艺处理。蒸出水份经冷凝后可作为生产过程所用软化水全部回用于生产中，釜残液采用焚烧法处理。
③废水焚烧造粒工艺及流程
⑴工艺流程
焙烧
焚烧
造粒
洗涤
水洗
放空
油、空气
造粒污盐
压缩空气
稀碱液
水
煤
空气
旋风
细粉
废水
废水
冷凝

冷凝水去生化

⑵工艺过程
采用煤为加热介质，将造粒生成的含NaCl、NaCN及有机物的混合污盐加入回转焙烧炉内焙烧。在高温下NaCN被分解氧化成Na2CO3和N2，污盐颗粒中的有机物被高温热解或气化。经焙烧无害化的大量NaCl与少量Na2CO3作为副产收集后出售。焙烧产生的烟气经过高温二次焚烧，使烟气中有机物完全氧化分解氧化成N2、CO2、和H2O，使有害物质彻底无害化。焙烧、焚烧过程产生的高温烟气作为废水造粒干燥热源，在造粒塔内将含盐废水中的水分汽化，有机物和无机盐在晶种盐颗粒上成粒长大，形成新的颗粒。造粒塔中形成的污盐粒定期或连续被排至焙烧炉中处理，造粒尾气经旋风分离器除去大部分盐尘，收集的盐粉作为晶种返回造粒塔，尾气进入冷凝塔冷凝下水蒸气之后再进洗涤塔洗涤，洗涤塔中的废水在洗涤尾气的同时被预热。被预热的含盐废水用泵送至造粒塔造粒干燥，洗涤塔排出的尾气进水洗塔，经稀碱液洗涤后，通过50米烟囱排放。在冷凝塔冷凝下来的冷凝水进生化处理系统，处理后达标排放。
④污水处理站
经焚烧冷凝下来的废水与各种低浓水进入污水处理站，污水处理站采用生化处理工艺，包括厌氧处理工艺与耗氧处理工艺。厌氧处理系统采用部分流态化的复合床（专利产品），该种厌氧反应器容积负荷大，启动快，CODCr去除率高，污泥量少，同时合理运用厌氧污泥回流工艺，因而抗冲击负荷能力强、效能高、运行稳定。耗氧处理采用CASS工艺，CASS工艺是SBR工艺的最新发展，是目前世界上污水处理技术中的热门工艺。
厌氧处理有许多优点：
⑴厌氧处理运转费用低，而且可以回收沼气，是一种产能工艺；
⑵采用高负荷厌氧反应器，处理污水所需反应器的体积更小；
⑶厌氧处理能耗低、污泥产量小，约为好氧处理工艺的1/4～1/3；
⑷厌氧处理对营养物需求低；
⑸厌氧处理可去除污水中好氧处理无法降解的某些特殊污染因子。
CASS法工艺优点：
①CASS工艺综合了推流式活性污泥法的初始反应条件（具有基质浓度梯度和较高的絮体负荷）和完全活性污泥法的优点（较强的耐冲击负荷能力）。
②生化池中由于曝气和静止沉淀间歇运行，使基质BOD5和生物体MLVSS浓度随时间的变化梯度加大，保持较高的活性污泥浓度，增加了生化反应推动力，提高了处理效率。静止沉淀时，活性污泥处于缺氧状态，氧化合成大为减弱，但生物体内源呼吸在进行，保证了出水水质。
③工艺流程简单，运行方式灵活，无二次沉淀池，取消了大型贵重的刮泥机械和污泥设备，扩建简单。
④生化池分生物选择器、厌氧区和主曝气区，利用生物选择器及厌氧区对磷的释放、反硝化作用以及对进水中有机底物的快速吸附及吸收作用，增强了系统的稳定性；同时，曝气区和静止沉淀的过程中都同时进行着消化和反硝化反应，因而具有除磷、脱氮的作用，有机物去除率高。
⑤生物选择器的使用，是集中接纳含有高浓度有机物的来水和处于“饥饿”状态的回流活性污泥。具有抑制专性耗氧丝状菌生长的作用，可有效地防止污泥膨胀。
⑥CASS工艺预反应区控制在缺氧状态，因此提高了对难降解有机物的去除效果。
⑦进水水量、水质的波动可用改变曝气时间的简单方法予以缓冲，具有较强的适应性。
⑧半静止状态沉淀，表面水力和固体负荷低，沉淀效果好。而且污泥产量低，性质稳定。
⑨CASS工艺相对于传统活性污泥法工艺而言运行费用省，
⑩自动化程度高，操作简便，管理简单，运行可靠，保证了出水水质。
污水处理站工艺流程图如下：

压缩空气
稀释水
加药系统
达标排放
外运处置

达标排放
CASS耗氧生化池
厌氧流化床
絮凝沉淀池
反应池
隔油调节池
生产污水

外运处置
干化系统
污泥浓缩池

污水管路 压缩空气管路
药剂管路 污泥管路

　拟采用工艺总体特点如下：
⑴原料成本低。本项目所需原料氯甲烷、为公司自产，大大降低了原料成本，用量较大的液碱、液氯等由当地。企业（山东海化集团、XXXX亚星、山东海恒等）供应，既能够保障原料的充足供应，又具有明显的原料成本优势，在市场竞争中具有明显的成本优势，降低产品成本，使产品更具有生命力。
⑵无致癌副产物生成，有益工人健康。聚合反应生成N-2甲基吡啶盐酸盐,不通过4, 4 联吡啶途径, 因而也避免了各种致癌副产物的产生, 对保护工人健康有益。
⑶产品收率高、质量好。氰氨法将吡啶转化为百草枯的转化率是各种方法中最高的。由于转化率高使百草枯产品纯度更高,质量更稳定。
⑷烷基化反应选用了理想的控制条件，特殊的干燥方法，使反应几乎定量完成，反应收率稳定在99%以上，溶剂可回收循环使用。
⑸二聚过程选择了一种特别适合氯甲基吡啶偶联反应的溶剂，使百草枯合成收率达90%以上（以氯甲基吡啶计），该溶剂不仅易于回收重复使用，而且为非有机溶剂，避免了爆炸和着火危险，使反应条件易于控制，易于工业化生产和自动化控制。
⑹百草枯合成实现了全过程DCS自动化控制，如在MPC合成过程中釜内压力和氯甲烷的通气流速进行了连锁控制，并配有高温超压报警装置，和紧急停车装置。在二聚物合成过程中，剧毒物氰化钠通过全自动计量振荡器加入反应釜，液氨通过质量流量计加入反应釜，并配有高温超压报警装置。百草枯合成过程中，氯气的汽化、通气流速等实现了全过程自控。自控过程的实现，增加了项目的本质安全性，同时又降低了劳动负荷，改善了现场职业卫生条件，提高了劳动生产率。

5、工艺流程图
图4 山东XXXX化工拟采用工艺流程及排污环节简图

吡啶
氯甲烷
甲醇

氯甲基吡啶合成

甲醇回收

干燥

液氨
氰化钠
氯甲基吡啶

液氨回收
水
二聚物合成

稀碱液

废水
氯气吸收
一次水

水
氯气
百草枯合成

百草枯母药

达标排放
液碱

固废综合利用
焚烧炉
多效蒸发浓缩装置
汽提脱氨装置

工艺水
冷凝水
氨水
回用生产

清洁废水
生活废水
生化处理

达标排放

6、物料平衡与水平衡图
⑴氯甲烷物料平衡图

进入产品3275.2 t/a

氯甲烷年消耗量3600t
进入废水焚烧262.1t/a

无组织进入大气62.7 t/a

⑵吡啶物料平衡图
进入产品5124.7t/a

吡啶年消耗量5556t
进入废水焚烧429.7t/a

无组织进入大气1.6t/a

⑶氰化钠物料平衡图

进入产品7.9t/a

氰化钠年消耗量600t

焚烧炉焚烧592.1t/a t/a
废水带走592.1t/a

⑷氯气物料平衡图
百草枯合成消耗2361t/a

氯气年消耗量2474.6t

进入废水113.6t/a

⑸液碱物料平衡图
调节母药酸碱度耗300t/a

30%液碱年消耗量9477.3t

调节废水酸碱度耗917
