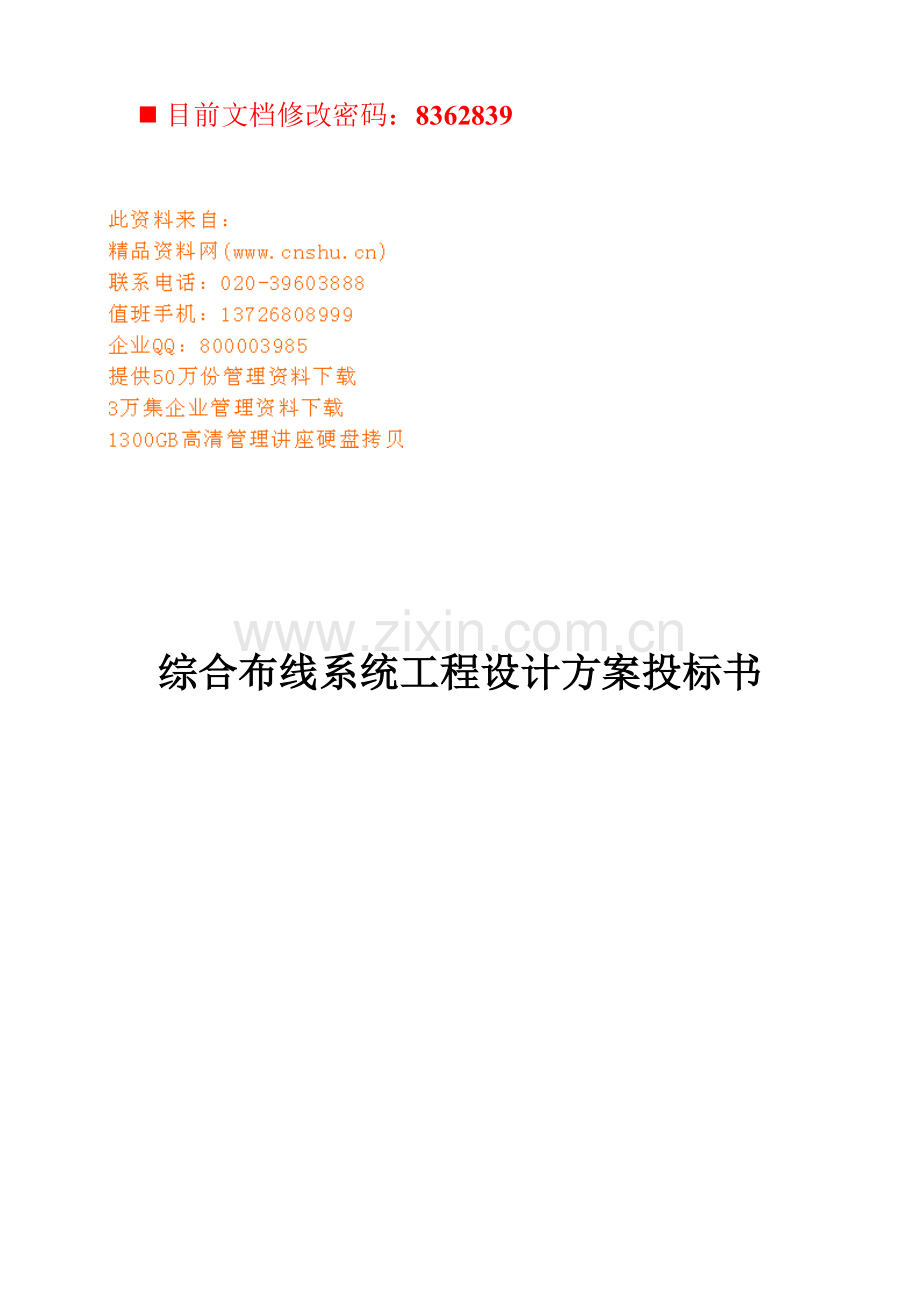

综合布线系统工程设计方案投标书

＊＊＊＊
年12月
目录
1. 序言 3
2. 用户需求分析 4
2.1. 用户需求分析——技术方面 4
2.1.1. 建筑群功效及布线系统技术要求 4
2.1.2. 实现此种功效网络技术及所需带宽 5
2.1.3. 此种网络技术需要介质 5
2.1.4. 用户布线规模 6
2.1.5. 用户土建进度 6
2.2. 设备制造商介绍 6
2.2.1. 美国AVAYA企业及朗讯科技企业介绍 6
2.2.2. 贝尔试验室（Bell Labs）介绍 8
2.3. SYSTYMAX GIGASPEED 千兆网络布线处理方案 9
2.4. GIGASPEED端到端信道组成产品介绍 11
3. 开放式布线系统设计 12
3.1. 建筑群/物具体情况 12
3.1.1. 建筑群/建筑物大小、几何形状 12
3.1.2. 建筑物内部主干布线路由 12
3.1.3. 建筑物配线间位置、结构 12
3.1.4. 水平布线路由 12
3.2. 综合布线系统图 13
3.3. 工作区布线 13
3.4. 水平布线 14
3.4.1. 水平布线路由 14
3.4.2. 水平布线设计 15
3.4.3. 水平布线器件 15
3.5. 主干布线 17
3.5.1. 主干布线路由 18
3.5.2. 主干布线设计 18
3.5.3. 主干布线器件 19
3.6. 配线间 21
3.6.1. 线缆路由 21
3.6.2. 配线间器件清单 21
3.6.3. 配线架打接表格 22
3.6.4. 照明 23
3.6.5. 接地 23
3.7. 设备间 23
3.8. 布线管理 24
3.9. 系统性能指标和测试方法 24
3.9.1. 概述 24
3.9.2. 标准 24
3.9.3. 被测线路定义 25
3.9.4. 测试指标 25
3.9.5. AVAYA产品测试性能 26
3.9.6. 测试仪器 27
3.9.7. 试仪器清单 27
3.10. 产品性能描述 27
3.10.1. 信息插座 27
3.10.2. 1071系列六类线缆 28
3.10.3. MGS400信息模块系列： 29
3.10.4. PATHCMAX GigaSPEED配线架 PM-GS， 29
3.10.5. 110型配线架——GigaSPEED高密度配线架 30
3.10.6. 高性能跳线系列 31
3.10.7. 语音3类主干 31
3.10.8. 室内光缆系列 32
3.10.9. SYSTIMAX光纤连接器 33
3.10.10. SYSTIMAX OptiSPEED光纤配线架 33
3.11. 器件总清单 33
4. 服 务 36
4.1. 预期工期 36
4.2. 库存及最短到货时间 36
4.3. 投入人力 36
4.4. 质保 36
4.4.1. 厂商提供质保 36
4.4.2. 企业提供质保 37
4.5. 用户培训 37
4.6. 完工文档 38

1. 序言
本投标书是由＊＊＊＊工程（以下简称乙方）应甲方邀请，依据甲方下发招标文件具体要求和建筑图纸对综合布线计划所做该大厦综合布线系统设计方案，作为甲方进行方案论证和商务谈判基础。
本方案设计所遵照标准：
1. 充足满足甲方功效上需求。
2. 结构和性能上全部留足余量和升级空间。
3. 遵照业界优异标准。
4. 本着结构合理，高效低成本标准。
5. 用户使用上和管理上灵活性。
本投标书包含综合布线系统用户需求分析、开放式布线系统方案设计、服务和附录四部分。方案设计一章中具体描述了该综合布线系统总体结构和各子系统设计细节，包含布线系统需求分析、布线路由、器件选型、材料清单和系统检测等部分。服务中叙述了工程品质确保和我方所要提供培训及工程文档等等服务。附件中包含乙方资格证实文件复印件、相关产品性能材料和我方项目参与人简历等等。
主机房位置、各楼层机房和竖井位置、PDS线路管槽铺设方法现在以招标文件所提供图纸设计为依据。和电话局责任分界等问题需几方深入协调确定。和建筑承包方（或装修方）配合协议等问题也将协同甲方深入敲定。
本标书全部满足招标文件对布线系统需求，并在综合考察多个布线产品基础上提供了最好全方位布线处理方案。
此方案读者应仅限于甲方大厦工程管理小组组员，请勿转借或出示给她人。
2. 用户需求分析
2.1. 用户需求分析——技术方面
2.1.1. 建筑群功效及布线系统技术要求
本工程是在**市开发区＊＊＊＊＊综合布线工程，建筑结构是由四面看台组成综合性智能化体育场，其中有商务办公区域，记者报导区域，娱乐设施等，总建筑面积为123000平方米。实现是六类数据系统到桌面，千兆光纤为主干高速数据应用和提供到位语音布线服务。因为布线服务对象是综合性智能化体育场，确保网络稳定性和高性能运转，降低网络误码率和故障率，变得尤为关键。因为本工程规模较大，布线设计要提供灵活管理上技术实现方法。
本布线系统满足以下技术要求：
1. 符合最新国际标准ISO/IEC11801六类布线标准，确保计算机网络高速、可靠信息传输要求，并含有高度灵活性、可靠性、综合性、易扩容性。
2. 进行开放式布线，全部插座端口全部支持数据通讯、话音和图象传输，满足电视会议，多媒体等系统需要；能满足灵活应用要求，即任一信息点能够方便地任意连接计算机或电话。
3. 全部接插件全部应是模块化标准件，以方便未来有更大发展时，很轻易地将设备扩展进去。
4. 能够支持千兆速率数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
本设计方案次序遵照以下相关标准：
国家、行业及地方标准和规范
1. CECS 92:97 建筑和建筑群综合布线工程设计规范
2. CECS 89:97 建筑和建筑群综合布线工程施工及验收规范
3. YD/T926 1-2-1997 大楼通信综合布线系统行业标准
4. JGJ/T16-92 民用建筑电器设计规范
5. GBJ42-81 工业企业通信设计规范
6. GBJ79-85 工业企业通讯接地设计规范
国际技术标准、规范：
1. ISO/IEC 11801:1995 建筑物综合布线规范
2. EIA/TIA-568A:1995 商务建筑物电信布线标准
3. EIA/TIA-569 商务建筑物电信布线路由标准
4. EIA/TIA-606 商务建筑物电信基础设施管理标准
5. EIA/TIA TSB67 商务建筑物电信布线测试标准
6. EIA/TIA TSB72 集中光纤布线指导标准
及《AVAYA SYSTIMAX SCS 结构化布线系统设计和工程》（9801）
2.1.2. 实现此种功效网络技术及所需带宽
依据已经有网络系统设计，为实现上述功效，我们采取 千兆位以太网处理方案（基于光纤），到桌面铜缆带宽大于250兆，同时能满足550MHZ模拟带宽语音应用，逻辑上总线树状星型拓扑结构。
2.1.3. 此种网络技术需要介质
为实现此种网络技术，常见介质是光纤、铜缆。光纤特点是容量大、速率高、传输距离远、抗干扰性能好，但价格较贵，而且光纤网络设备也很贵，所以适适用于作建筑群主干线缆和大型楼宇垂直主干应用。
光纤是将电信号转换为光信号传输优良传输介质，外界噪声（电磁波）对其不组成影响，同时信号不泄漏，保密性能好。光纤分为单模光纤和多模光纤两种。单模传输距离远，需要激光做光源；多模传输距离较近，应用一般光源（AVAYA多模光缆支持激光）。光缆传输能力在国际上用模式带宽来表示，模式带宽和对光缆所提供光源有直接关系。本工程选择多模光纤，在850/1300NM光源下，模式带宽为200MHz*KM，千兆支持距离为220米，如用激光做光源，模式带宽变为550MHz*KM千兆可达600米。
六类铜缆技术上已经很成熟，现在六类标准已经经过。六类所要求数据带宽为250MHZ。六类布线是真正意义上万兆位应用。本工程选择AVAYA GigaSPEED 六类电缆传输速率要比可靠性最高五类电缆快六倍。
2.1.4. 用户布线规模
考虑到甲方具体应用，综合考虑了实际应用和未来升级空间，我们设计体育场内主干容量为千兆6芯多模光纤（有一条作光纤备份）；语音大对数电缆楼内主干采取25对、50对，并考虑到楼内主干按总信息点数量二分之一冗余。本布线系统设计语音/数据信息点总计为1420个，共有24个楼层配线间（FD），1个主配线间(BD)。其中体育场内每层设置6个楼层配线间，具体位置在长方形体育场四个拐角看台弱电竖井内和东、西两边看台弱电井内。中心机房设置在1层北侧看台下。各楼层配线间和中心机房经过光纤和大队数据电缆，经弱电井内垂直通道相连接，各水平线缆接至对应楼层配线间，满足水平布线不超出90米要求，同时完全遵照甲方对布线总体计划和标书对布线规模要求。
2.1.5. 用户土建进度
用户土建和装修进度将直接影响和制约本布线工程进度，所以施工方在现场许可条件下会全力推进工程进度。
布线工程施工方将和工程土建方就交叉作业部分细则签署配合协议，并请建设方协调可能出现问题和监督实施协议。
2.2. 设备制造商介绍
2.2.1. 美国AVAYA企业及朗讯科技企业介绍
美国朗讯科技(Lucent Technologies)企业前身为AT&T通信系统和科技业务部，是1995年9月AT&T宣告战略性改组计划中分离出全球性独立上市企业，由原AT&T网络系统部，商业通信系统部，微电子部，用户产品部，多媒体信息部及贝尔试验室(Bell Labs)组成今天朗讯科技企业。
朗讯科技总部设在现在贝尔试验室大本营：美国新泽西州茉莉山市(Murray Hill)，其在通信产品及软件方面是世界上技术领先设计商，开发商和制造商。现在其子企业及分销商遍布全球90多个国家和地域，贝尔试验室在14个国家设有分部。企业资产为200亿美元，98年营业额为302亿美元，雇佣职员135,000名，并由幸福杂志(Forture)世界排名前40名世界级企业，并被美国硅谷杂志评为1998年最好上市科技企业。
朗讯科技(中国)现在分别在北京、上海、广州、成全部、武汉、沈阳及香港设有办事处，并在中国建立了七家合资及独资企业，分别是北京朗讯科技光缆，上海朗讯科技通信设备、青岛朗讯科技通信设备等，现在朗讯科技在华职员共有约3000人，并在北京、上海设置了贝尔试验室(Bell Labs)中国分部。
朗讯科技是综合布线系统发明者和提倡者，1983年朗讯科技贝尔试验室第一个推出综合布线系统概念；并于1985年首先推出SYSTIMAX SCS端对端结构化布线系统；1990年首创享受专利1061\2061高性能UTP双绞线线缆，并成为五类线缆标准；1993年首次推出High-5系统支持100Mb/sTP-PMD应用布线系统；1994年5月首先实现超五类线缆传输622Mb/sATM应用；1996年初首先推出支持622Mb/s ATM应用PowerSum端对端产品系列；1997年首家推出支持千兆比以太网和1.2Gb/sATM应用端对端千兆比布线处理方案---GigaSPEEDTM产品系列，再加上其无线网络连接系统WaveLAN,成为当今世界唯一一家提供“结构化网联处理方案”布线厂家，至今在中国完成了众多千兆比布线系统工程。
朗讯科技于1992年第一个将综合布线系统引入中国，在市场推广过程中朗讯科技一直同中国邮电部、建设部、电子部及各大设计院保持着亲密往来和合作，帮助各大部委前后制订出《民用建筑电气设计规范详解手册》、《北京市建筑综合布线系统设计规范》及《中国通信行业标准》等，为中国智能楼宇标准化、信息化、宽带化、数字化作出了自己不懈努力！
朗讯科技综合布线系统因为技术领先、质量可靠及服务周到，所以深受广大用户爱戴和拥护。朗讯科技综合布线系统在全球拥有超出50%市场拥有率，其不仅拥有如杜邦（Dupont）、惠普（Hewlett-Packard）、英国航空（British Airways）、纽约证券交易所（NY Stock-Exchange）、P&G宝洁、摩托罗拉（Motolola）、飞利浦（Philips）等一系列国际用户，而且还拥有如中国外交部、邮电部、民政部、铁道部、交通部、中央电视台、北京电信局、上海证券大厦、深圳证券交易所、深圳电力局、厦门机场、福州机场等中国一系列关键用户及千兆比布线中国用户。

Avaya企业介绍

全新Avaya企业是一家10月正式从朗讯科技(Lucent Technologies)企业网络集团拆分出来，专注于企业网络通信及Internet全方面处理方案且独立上市高科技企业，其产品现正服务于超出90％财富500强企业网络系统，企业总部设于美国新泽西州。 Avaya企业在全球90多个国家及地域设有分企业及办事处，职员超出3万人，99年销售收入超出80亿美元。其旗舰产品线包含全球领先呼叫中心系统CentreVu，语音信箱系统Intuity ，语音交换系统Definity，数据网络系统CajunCumpus，无线网络系统CajunWave，CRM， 桌面视像会议系统iComs， 融合网络系统Eclips 及综合布线系统SYSTIMAX 等，其中多数产品线全球技术领先及市场拥有率第一。

2.2.2. 贝尔试验室（Bell Labs）介绍
贝尔试验室(Bell Labs)以其被喻为世界科技摇篮而著名于世，其突出业绩包含发明了电话、晶体管、激光、太阳能电池、通信卫星、移动电话、数字程控交换机、立体声录音及结构化布线系统……贝尔试验室至今已获26,000项专利，自1925年至今平均每个工作日全部有一项专利发明，至今获已9项诺贝尔奖，5人获美国国家科学奖。
朗讯科技辖下贝尔试验室(Bell Labs)，在通信领域里更占有领导性地位，是世界最大R&D(科学研究及开发)基地，有超百年历史，堪称为通信科技摇篮，其每十二个月研究费超出20亿美元，占朗讯科技年总收入近11％，试验室R&D研究和开发人员超出24,000人，共同努力，使其在通信领域科研和开发一直处于世界领先地位。贝尔试验室并在世界14个国家设有分部。
在1997年，朗讯科技和贝尔试验室(Bell Labs)分别在北京和上海设置了分支机构。另外，贝尔试验室和上海交通大学通信和网络联合试验室亦刚刚成立，是贝尔试验室在中国第一所联合试验室，而在新加坡亦于97年成立了智能大厦综合布线系统和自控系统测试研究中心。
朗讯科技贝尔试验室(Bell Labs)对科技开发和交流努力，更得到中国国家主席江泽民认同。在一九九七年十月三十一日，江主席率领中国经贸官员，位临美国新泽西州茉莉山贝尔试验室总部进行参观。江主席在朗讯科技企业最高层职员热烈欢迎下，参观了多个高科技项目，在一个多小时参观后，江主席在贝尔试验室大堂即席挥毫，为朗讯科技题字留念。写道“开辟高科技合作新天地”，高度赞扬了贝尔试验室通信科技和和中国技术合作交流。

贝尔试验室(Bell Labs)部分创新发明：

1920 高保真度和立体声 1970 包含C语言计算机语言
1926 有声电影 1970 微处理器(CPU)
1927 实况电视广播 1972 分组交换技术(X.25)
1938 存放转发交换系统 1977 随机存取存放(RAM)器件
1947 晶体管 1984 兆位存放芯片(G\ROM)
1954 太阳能电池 1986 综合数字业务网络(ISDN)试用
1956 跨太平洋电话电缆 1988 第一根跨大西洋光导纤维电缆
1958 激光器(Laser) 1990 数字高清楚度电视(HDTV)
1960 数字交换系统 1992 IC智能卡
1960 光波通信系统 1992 容错软件
1962 “Telstar 1”通信卫星 1993 光放大器
1962 第一个数字传输和交换系统 1995 兆兆赫图象系统
1970 UNIXTM软件 1996 兆兆位光波传输(DWDM\400G)
2.3. SYSTYMAX GigaSPEED 千兆网络布线处理方案
本综合布线系统工程设计选择了朗讯科技(Avaya Technologies)于1997年9月推出端对端SYSTIMAX GigaSPEEDTM 千兆网络布线处理方案：
u 经典GigaSPEED配置是水平系统6类UTP铜缆和垂直主干及建筑群子系统SYSTIMAX光纤组合
u 它是自5类电缆以后朗讯又一贡献，其带宽和传输速率远远超出5类电缆指标，保障信道性能高达250MHZ
u 支持从10BASE-T、100BASE-T到1.0G和1.25G网络应用
u 含有14项世界专利
u 它向后兼容性能够使网络进行逐步升级换代,降低了对培训要求
u 电缆传输性能和各部件之间地正确匹配使得该系统实现了原来被认为是双绞线无法达成性能,能够为高宽带应用程序提供完全端到端布线处理方案
u 实施中不需要特殊工具和安装程序,所以用它来建设和扩展网络相对轻易和简单

端对端SYSTIMAX GigaSPEEDTM 产品系列，以更科学，更优越，更精密线对平行传输和阻抗更匹配技术, 使其UTP布线系统端对端(Point-to-Point)信道全程衰减值，近端串音衰耗，衰减串音比(ACR)，抗电磁干扰EMI等指标, 全部大大超出TIA/EIA 568-A，ISO/IEC 11801国际标准及PowerSum系统。其独有接插头“四角”端接匹配设计及其14项专利发明, 使其能在更恶劣安装环境下仍然保持1.2Gbps信道传输性能，多项性能测试表明GigaSPEEDTM系统不仅在全程衰减值，NEXT等性能指标上远远超离其它布线系统，而且在实际应用中EMC等各项指标亦超越FTP等电缆系统。
端对端GigaSPEEDTM系统含有以下显着特点：
１、线对串扰一直是数字信号传输最关键破坏源, 而用PowerSum计算方法　比传统线对(Pair- to-Pair)NEXT性能测试值更正确严格, 经证实朗讯科技GigaSPEEDTM产品系列有卓越NEXT性能表现，其比五类布线全程衰减值减小10％，NEXT值减小77％，信道在70MHz时其ACR值高达25dB，而当ACR值降至10dB时对应频率为149MHz，而且有最好SRL值，所以其含有更强抗干扰能力及最好信道传输能力.　
２、GigaSPEEDTM系列产品是一整套端到端系统处理方案, 其中包含110型及PatchMax六类配线架，六类UTP线缆, D8CM和110六类快速跳线，MGS300信息插座等Bell Labs最新技术创新，能使系统端对端总体SRL性能及阻抗匹配取得最好效果.　
３、因为在抗串扰，平衡传输及阻抗匹配等技术方面取得重大突破朗讯科技SYSTIMAX GigaSPEEDTM系列能将传统五类系统性能提升二倍, 比如由AvayaGigaSPEEDTM产品安装系统在100MHz作端对端测试时ACR(信噪比)值超出25dB，而其它厂家在广告上宣称超五类线缆产品在100MHz测试时ACR值也仅为16dB.　
4、因为含有极佳ACR及NEXT性能指标值，使GigaSPEEDTM产品能支持发展中网络并行传输方法，从而使在布线系统上传输高达1000Base-T以太网及1.2Gbps ATM系统应用，而且经性能测试，GigaSPEEDTM材料还可提供550Mhz模拟宽带视频应用, 而其它厂家超5类产品只可达成仅为350MHz应用水平.
５、可实现最新区域布线模式(Zone -Wiring)，而且在１００米范围内无跳线长度限制.　
６、因为GigaSPEEDTM高性能指标，其许可在单根8芯线缆内同时共享二个高速数据传输，使系统实现真正高性能灵活性及可扩展性.　
7、GigaSPEEDTM 千兆比布线系统同时还提供2071阻燃系列及3071，3051低烟零卤素系列电缆，使其产品系列更齐全。且全部产品和PowerSum系统组件完全兼容，用户投资保护更完善。
8、其MGS400高性能信息模块系列更含有90度(垂直)及45度(斜角)二种安装方法。
2.4. GigaSPEED端到端信道组成产品介绍
GigaSPEED端到端信道图以下：

3. 开放式布线系统设计
3.1. 建筑群/物具体情况
3.1.1. 建筑群/建筑物大小、几何形状
依据图纸，我们知道，体育场为规则长方形结构，最大边长为127.7mX136.9m。具体细节参见各层图纸，分为地上1层~6层，其中综合布线只要求完成1~4层。

3.1.2. 建筑物内部主干布线路由
本体育场四个拐角看台和东、西两边看台均设有弱电竖井，各弱电竖井贯通各层，上下聚集布线电缆。各层有连通本层其它楼层配线间综合布线桥架和线槽。
3.1.3. 建筑物配线间位置、结构
楼配线间设计基础标准为在体育场每层四个拐角看台和东西两个看台弱电井内设置本区域楼层配线间FD，部分楼层无弱电井时，可考虑其它房间（如储藏室等）。
本体育场内数据主配线间和语音主配线间共享，大楼外线引入电话及专用线路，如ISDN，也最终卡接在我们提供语音机柜内，同时还要考虑电源、接地、照明、防水、防尘等等对计算机机房基础要求。
3.1.4. 水平布线路由
水平布线插座部分通常距地30CM摆放，最终经过水平垂直段线槽（管）、走廊根本槽等汇至相邻FD。基础水平布线走线方法有暗敷和明设两种。参看下面水平布线示意图：

水平子系统示意图
3.2. 综合布线系统图
本工程共有1420个语音/数据信息点，分布于1-4层体育场建筑内。本布线系统设计选择AVAYA六类布线系统处理方案。整个布线系统选择星型结构，自插座至楼层配线架（少部分直接汇至主配线间），最终经过数据/语音主干线缆统一连接至数据和语音机房，方便于集中式管理。下图中FD表示各个楼层配线间，BD表示主配线间，并附对应管理编号。以后器件搭配过程也是基于这种结构和对布线元素命名。
其总体布局逻辑结构示意图以下：

3.3. 工作区布线
工作区布线仅指工作区跳线、和机器连通网卡、还有部分可能碰到平衡设备，如RJ45-TO-RS232等。因为其器件不稳定性，在综合布线标准中通常不列入讨论范围。我方在此强调一点：
用于计算机点跳线有两种，即一个为AVAYA提供成品跳线，此种跳线为采取特殊工艺一次加工完成，跳线每一芯由若干根细如毛发铜丝组成，质地极其柔软，不会折损，长久使用不会影响数据可靠传输。我们提议采取此种跳线。另一个为使用专门工具自制跳线，采取此种跳线成本略低，但为确保系统绝对可靠，我们不推荐使用此种跳线，尤其针对于六类系统。

种类繁多AVAYA跳线
3.4. 水平布线
3.4.1. 水平布线路由
本工程水平布线路由可详见深化设计后布线施工平面图，其中具体标明了水平管槽铺设方法、走向及尺寸。
通常地，水平电缆自插座（距地面通常为30CM）走墙内预埋管，至吊顶出房间汇至走廊水平线槽，最终至楼层配线间。
走廊吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方法沿墙壁而下（或上）到各个信息点。

水平布线路由图
3.4.2. 水平布线设计
下图是水平部分电缆沿公共水平线槽分支到工作区各个插座针对本工程直观示意图：
吊顶
水平线槽(内穿水平线)
信息插座（包含面板、模块和铁盒）每个插孔功效可任意
由电话、计算机引出RJ45接头
办公间隔段

RJ45埋入式信息插座和其旁边电源插座应保持20cm距离，信息插座和电源插座低边缘线距地板水平面30cm。以下图所表示：

3.4.3. 水平布线器件
3.4.3.1. 水平布线规模及器件选型
信息点设计说明：因为本体育场为综合性智能化体育场，其中有商务办公区域，记者报导区域，娱乐设施和出租商店等。所以依据招标文件相关信息点设置要求，并同时结合平面图纸具体点位，现将信息点统计以下：

AVAYA综合布线信息点统计
楼层
配线间
位置
双孔面板
四孔面板
信息点
累计
1层
FD01
西北角
88
20
256
256
FD02
西部
23
0
46
46
FD03
东北角
127
17
322
322
FD04
东部
43
0
86
86
FD05
西南角
32
0
64
64
FD06
东南角
27
0
54
54
2层
FD07
西北角
18
0
36
36
FD08
西部
27
0
54
54
FD09
东北角
17
0
34
34
FD10
东部
32
0
64
64
FD11
西南角
16
0
32
32
FD12
东南角
17
0
34
34
3层
FD13
西北角
12
0
24
24
FD14
西部
40
0
80
80
FD15
东北角
11
0
22
22
FD16
东部
41
0
82
82
FD17
西南角
11
0
22
22
FD18
东南角
12
0
24
24
4层
FD19
西北角
3
0
6
6
FD20
西部
15
0
30
30
FD21
东北角
3
0
6
6
FD22
东部
15
0
30
30
FD23
西南角
3
0
6
6
FD24
东南角
3
0
6
6
1层
BD
北部
0
0
0
0
累计
636
37
1420
1420
注：招标文件相关综合布线信息点要求按1700点设计，但实际设计平面图纸中统计只有1420个信息点，所以相差280个点按为其它系统预留点设计，不在此综合布线设计范围，同时单独给出报价。

本工程外网水平布线系统选择器件说明以下：
u 插座模块：选择MGS400, Avaya最新6类千兆模块，该种模块和固定GigaSPEED线缆配合时,有极好电气性能,能够灵巧吻合地连接至任何M系列模块化插座、支架或表面安装盒中。语音和数据点均选择这类模块，便于未来二者灵活调整换用和扩展。
u 插座面板： Avaya国产面板，白色，86X86，单、双孔，墙上型安装，适配国产86X86暗盒。
u 水平线缆：数据和语音水平线缆全部选择SYSTYMAX GigaSPEED六类线缆3071004，支持高宽带应用，包含1Gbps千兆位以太网、2.4Gbps ATM及高达550MHZ模拟宽带语音应用，数据传输速率要比可靠性最高五类电缆快6倍，向后兼容5类产品，有良好工艺设计,使其安装快捷简易。
u 配线架： 配线间数据和语音配线架均选择24口PACHMAX GigaSPEED配线架PM-GS3-24,它以精巧模块化设计,确保其性能可靠、兼容性及快捷简易按装，更便于灵活跳接和管理。
u 工作区跳线：选择AVAYA RJ45－RJ45跳线D8CM-7FT，7英尺，支持千兆应用。线缆数量按甲方要求进行配置。
具体各个水平布线器件型号可详见后面器件总清单。

3.4.3.2. 水平布线器件清单
本工程设计水平布线部分器件清单以下：

AVAYA综合布线水平部分
配线间设置
管理信息点数
信息模块
最长
最短
水平线缆长度
24口模块化配线架
FD01
256
256
90
20
17792
14
FD02
46
46
80
20
2944
3
FD03
322
322
90
20
22379
18
FD04
86
86
80
20
5504
5
FD05
64
64
88
20
4377.6
4
FD06
54
54
88
20
3693.6
3
FD07
36
36
90
20
2502
2
FD08
54
54
80
20
3456
3
FD09
34
34
90
20
2363
2
FD10
64
64
80
20
4096
4
FD11
32
32
88
20
2188.8
2
FD12
34
34
88
20
2325.6
2
FD13
24
24
90
20
1668
2
FD14
80
80
80
20
5120
5
FD15
22
22
90
20
1529
2
FD16
82
82
80
20
5248
5
FD17
22
22
88
20
1504.8
2
FD18
24
24
88
20
1641.6
2
FD19
6
6
90
20
417
1
FD20
30
30
80
20
1920
2
FD21
6
6
90
20
417
1
FD22
30
30
80
20
1920
2
FD23
6
6
88
20
410.4
1
FD24
6
6
88
20
410.4
1
BD
0
0
0
0
0
0
累计
1420
1420
/
/
95827.8
88
注：水平UTP线缆距离按（最长+最短）/2*1.1+9 估算。水平语音和数据配线架均按模块化配线架设计，并留有30％裕量。
3.5. 主干布线
3.5.1. 主干布线路由
本工程楼内数据主干为6芯多模62.5/125室内光缆；语音主干3类25、50对大队数线缆，整个建筑物间主干线缆在每层有贯通桥架相连，经各个弱电竖井至各楼层配线间FD、再经竖井内垂直预设桥架、最终汇至主配线间BD，楼内主干在竖井桥架里走线并良好绑扎。
3.5.2. 主干布线设计
竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统电缆。竖井中线槽应和各层配线室之间有金属线槽连通。

干线区子系统示意图
3.5.3. 主干布线器件
3.5.3.1. 主干布线容量及器件选型
本工程布线数据主干关键选择AVAYA 6芯多模62.5/125室内光缆，型号是ABC-006D-LRX，对应在楼层配线间、主配线间中使用AVAYA 12/24口架装光纤配线架 LIU600A2端接，光纤连接选择AVAYA多模ST耦合器C-A-2和多模ST连接器PC-C-125，平均损耗为0.3 dB。以上配置支持千兆应用。
另外考虑到各楼层配线间和主配线间应作必需数据传输备份，所以本方案在满足光纤主干容量要求下留1根光纤作为主干备份。以确保网络运行可靠。
本工程外网布线语音主干关键选择AVAYA 3类25、50对线缆，该线缆对语音应用有着良好支持，并可确保主干容量为总信息点数量二分之一冗余要求，满足系统对裕量要求。
具体各个主干布线器件型号可详见后面器件总清单。
3.5.3.2. 主干布线清单
本工程设计主干布线部分器件以下：
楼内主干器件清单：

AVAYA综合布线楼内主干部分
配线间设置
语音3类25对大队数
语音3类50对大队数
6芯多模光纤
至中心机房距离
6芯多模光纤长度
语音25对主干长度
语音50对主干长度
12/24口光纤配线架
ST多模光纤接头
ST耦合器数量
多模双芯光纤跳线数量
100对语音配线架
FD01
0
3
5
99.2
496
0
297.6
1 1/4
30
30
4
1 1/2
FD02
1
0
2
198.4
396.8
198.4
0
1/2
12
12
1
1/4
FD03
0
4
6
148.8
892.8
0
595.2
1 1/2
36
36
5
2
FD04
0
1
3
241.8
725.4
0
241.8
3/4
18
18
2
1/2
FD05
0
1
2
285.2
570.4
0
285.2
1/2
12
12
1
1/2
FD06
0
1
2
328.6
657.2
0
328.6
1/2
12
12
1
1/2
FD07
1
0
2
104.2
208.4
104.2
0
1/2
12
12
1
1/4
FD08
0
1
2
203.4
406.8
0
203.4
1/2
12
12
1
1/2
FD09
1
0
2
153.8
307.6
153.8
0
1/2
12
12
1
1/4
FD10
0
1
2
246.8
493.6
0
246.8
1/2
12
12
1
1/2
FD11
1
0
2
290.2
580.4
290.2
0
1/2
12
12
1
1/4
FD12
1
0
2
333.6
667.2
333.6
0
1/2
12
12
1
1/4
FD13
1
0
2
109.2
218.4
109.2
0
1/2
12
12
1
1/4
FD14
0
1
3
208.4
625.2
0
208.4
3/4
18
18
2
1/2
FD15
1
0
2
158.8
317.6
158.8
0
1/2
12
12
1
1/4
FD16
0
1
3
251.8
755.4
0
251.8
3/4
18
18
2
1/2
FD17
1
0
2
295.2
590.4
295.2
0
1/2
12
12
1
1/4
FD18
1
0
2
338.6
677.2
338.6
0
1/2
12
12
