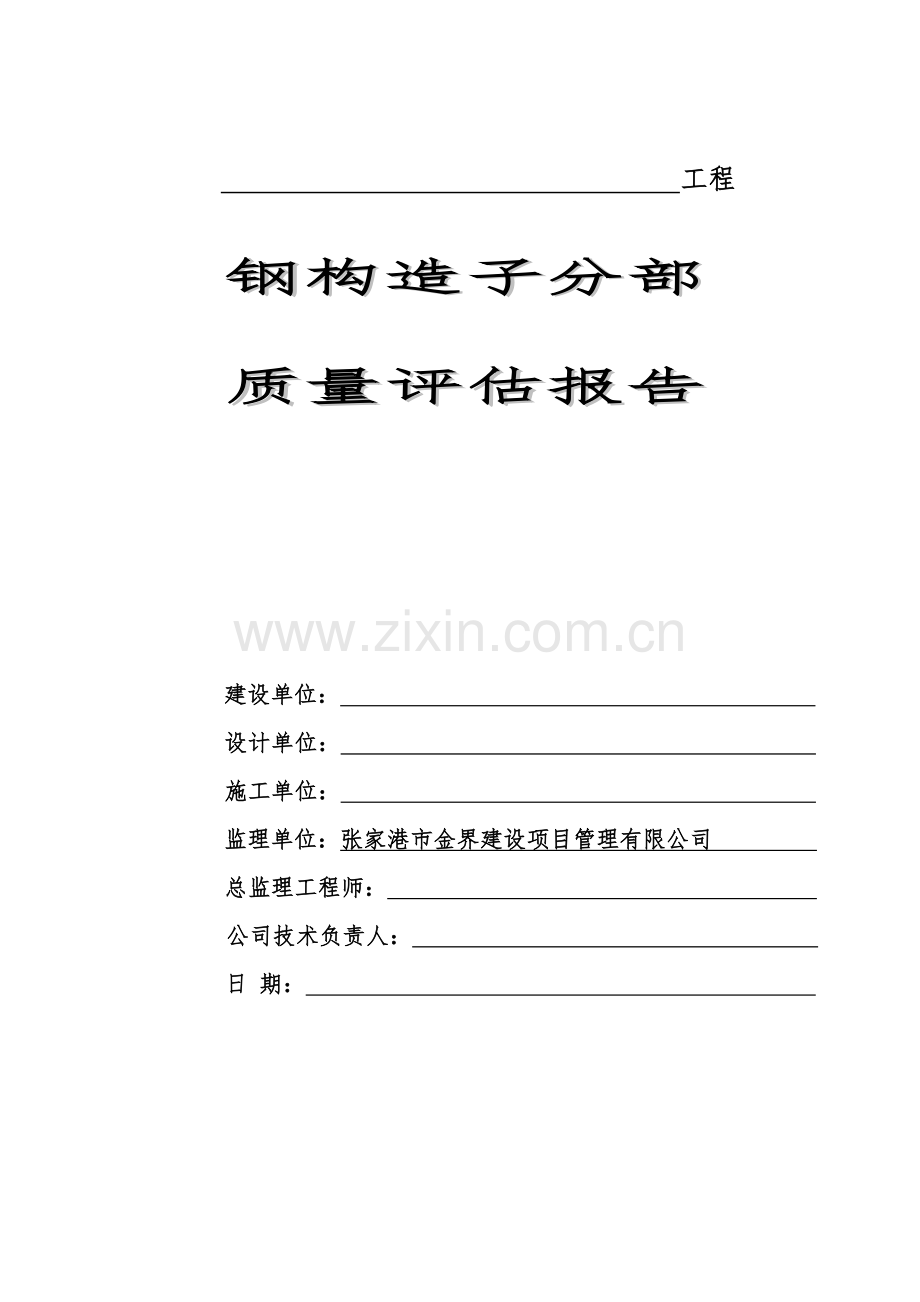

钢结构监理质量评估分析报告书.doc

　 工程
钢构造子分部
质量评估报告

建设单位：
　　　　　 设计单位：
　　　　　 施工单位：
监理单位：张家港市金界建设项目管理有限公司
　　　　　 总监理工程师：　　　　　　 　　
公司技术负责人： 　　
　　　　　 日 期：

一、工程概况：
本工程位于省开发区南区汤联路,建筑面积为8674M2,其中二层车间部位采用钢梁、C型檩条，单层彩钢瓦屋面，建筑面积3053㎡，厂房总长为76.32米,宽为40米,檐高5.25米,屋顶标高为6.25M ,在10-11轴处设伸缩缝.本工程按6度抗震设防烈度设防,防火级别为二级.
钢构造于6月8日结束。
本工程设计单位：
钢构造施工单位：
土建施工单位：
二、质量评估根据：
1、业主提供，经设计、抗震、消防等有关部门审查通过施工图纸及设计变更文献。
2、建设工程施工合同。
3、国家、地方现行建筑安装工程施工质量验收规范
《建筑工程施工质量验收统一原则》GB50300－；
《钢构造工程施工质量验收规范》GB50205－；
4、现行关于建筑工程质量管理办法规定。
《中华人民共和国建筑法》（1997、11、1）
《建设工程质量管理条例》国务院令第279号
《工程建设原则强制性条文》
《建筑工程监理规范》GB50319—
《建设工程质量管理办法》建设部令第29号
《江苏省工程建设管理条例》1996、6、14
5、隐蔽工程验收记录和市检测中心出具各种实验报告。
(质保书、实验报告核查状况详见附件)
三、分部验收已具备下列条件：
1. 钢构造工程均已按设计文献和施工合同规定安装完毕；
2. 备有各分项工程质量保证资料并已整顿装订成册；
3. 备有钢构造子分部工程及各分项工程施工公司自评资料；
4. 该子分部工程安装质量施工单位自评通过；
5. 车间窗明地净，已具备验收所需条件。
四、钢构造子分部工程质量验收通过:
本工程经钢构造施工单位自检以为已经达到验收条件后报本项目监理部，由项目总监组织土建监理工程师、设备监理工程师、建设单位现场代表、设计单位代表、施工单位项目经理、钢构造施工单位项目经理（涉及施工单位关于人员）构成验收小组。
验收工作分为钢构造技术资料审查和工程实体安装质量验收两个某些。
技术资料审查重要是审核施工单位报送质量保证资料，分项工程状况表、观感项目、实测点记录等，核查资料完整性、数据精确性;重点依照设计图纸、施工组织设计查工程所有钢材品种、规格、用量，查钢材出厂合格证、力学性能复试报告，设计规定全焊透二级焊缝查超声波或射线探伤记录，高强度螺栓连接查摩擦面抗滑移系数实验报告和复验报告，钢构造连接查紧固件及配件质量合格文献及检查报告。
工程实体质量验收认真检查分项工程质量、使用功能，重点检查了钢板厚度、钢材表面缺陷深度、钢材端口或断口与否有分层夹渣、制作组装、钢材矫正，对接焊缝、完全熔透组合焊缝角焊缝外形尺寸、焊接连接等，仔细检查焊缝表面气孔、表面夹渣状况。对钢构件外形尺寸，防腐涂料涂层厚度，外观质量，平面弯曲，永久性普通螺栓牢固度、可靠性，外露丝扣数量进行了检查。
详细状况见附表。
验收小组讨论以为总体质量良好，但存在下列局限性：
1． 钢构造防腐涂料局部厚度局限性；吊装时擦伤处要重新涂刷。
2． 少数部位手工焊结点处,焊缝粗糙。
五、评估结论：
1．主体构造分部工程施工质量已验收通过；
2．对钢构造子分部工程质量保证资料进行了核查，以为资料完整，符合设计和规范规定。
依照既有状况，待上述二项质量问题整治完，经监理部复验确认后，钢构造子分部工程具备竣工验收条件、可通过子分部工程质量验收。
附一
钢构造工程质量控制资料核查表

工程名称

施工单位

序号
资料名称
份数
检查意见
核查人
1
图纸会审、设计变更洽商记录

2
原材料出厂合格证及进场检查报告

3
施工现场实验报告及见证取样报告

4
强制性条文规定检查项目检查记录

5
隐蔽工程验收记录

6
高强度螺栓施工记录、其他施工记录（或日记）等

7
分项工程检查报质量验收记录、分项工程质量验收记录

8
不合格项解决记录及验收记录

9
重大质量、技术问题实行方案

10
新材料、新工艺施工记录

验收意见：

经核查：
本钢构造工程质量控制资料基本齐全。

总监理工程师
（建设单位项目负责人）：

年 月 日

附二
关于安全及功能检查和见证检测项目检查记录

工程名称

施工单位

序号
资料名称
份数
检查意见
核查人
1
见证取样送样实验报告

1） 钢材及焊接材料复验

2） 高强度螺栓预拉力、扭矩系数复验

3） 摩擦面抗滑移系数复验

4） 网架节点承载力实验

2
焊缝质量检测报告：

1） 内部缺陷

2） 外观缺陷

3） 焊缝尺寸

3
高强度螺栓施工质量检查记录

1） 终拧扭矩

2） 梅花头检查

3） 网架螺栓球节点

4
柱脚及网架支座检查记录：

1） 锚栓紧固

2） 垫板、垫块

3） 二次灌浆

5
重要构件变形检查记录

1） 钢屋（托）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲

2） 钢柱垂直度

3） 网架构造挠度

6
主体构造尺寸检查记录

1） 整体垂直度
2） 整体平面弯曲

经检查：
见证检测及安全及功能检查项目齐全，满足使用功能。

总监理工程师：
（建设单位项目负责人）：
年 月 日
附三
钢构造工程观感质量检查记录
工程名称

施工单位

序号
项 目
抽查状况
质量评价
好
普通
差
1
普通涂层表面
构件表面无误涂、漏涂；涂层无脱皮和返锈。涂层均匀，无明显皱皮、流坠、针孔、气泡等缺陷；

2
防火涂层表面
涂层表面裂纹宽度不大于0.1MM,已经消防部门验收合格；

3
压型金属板表面
平整、顺直、光洁、檐口下端呈直线，无凹凸皱褶；

4
钢平台、钢梯、钢栏杆
位置对的，安装牢固，制作光洁；

观感质量综合评价
符合设计规定，按钢构造规范施工，满足规定

经检查验收：
本钢构造子分部工程观感质量综合评估为好。

总监理工程师
（建设单位项目负责人）：

年 月 日

注：质量评价为差项目应进行返修
附四
钢构造子分部工程质量验收记录
工程名称

构造类型

层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序 号
分项工程名称
检查批数
验收状况
验收结论
1
钢柱及钢梁加工

合格

经检查验收：
本工程各分项工程施工质量满足设计及钢构造工程施工质量验收规范规定。
2
轴钢梁及钢柱安装

合格
3
钢构件安装

合格
4
预拼装

合格
5
压型金属板安装

合格
6
零部件加工

合格
7
涂装

合格
8
室内雨水管道、通球及灌水

合格
质量控制资料

基本齐全
基本齐全
安全和功能检查（检测）

满足钢构造验收规范
规定
满足钢构造验收规范
规定
观感质量验收

好
好
注：1．安全和功能检查（检测）报告核验指应按设计文献及各专业工程质量验收规范中所作关于涉及构造安全及使用功能检查规定详细规定执行。
2．观感质量验收指对构造变异状况（如：材料收缩、构造裂缝、渗漏、变形）、后续施工部位检查，结论为”好、普通、差”。
