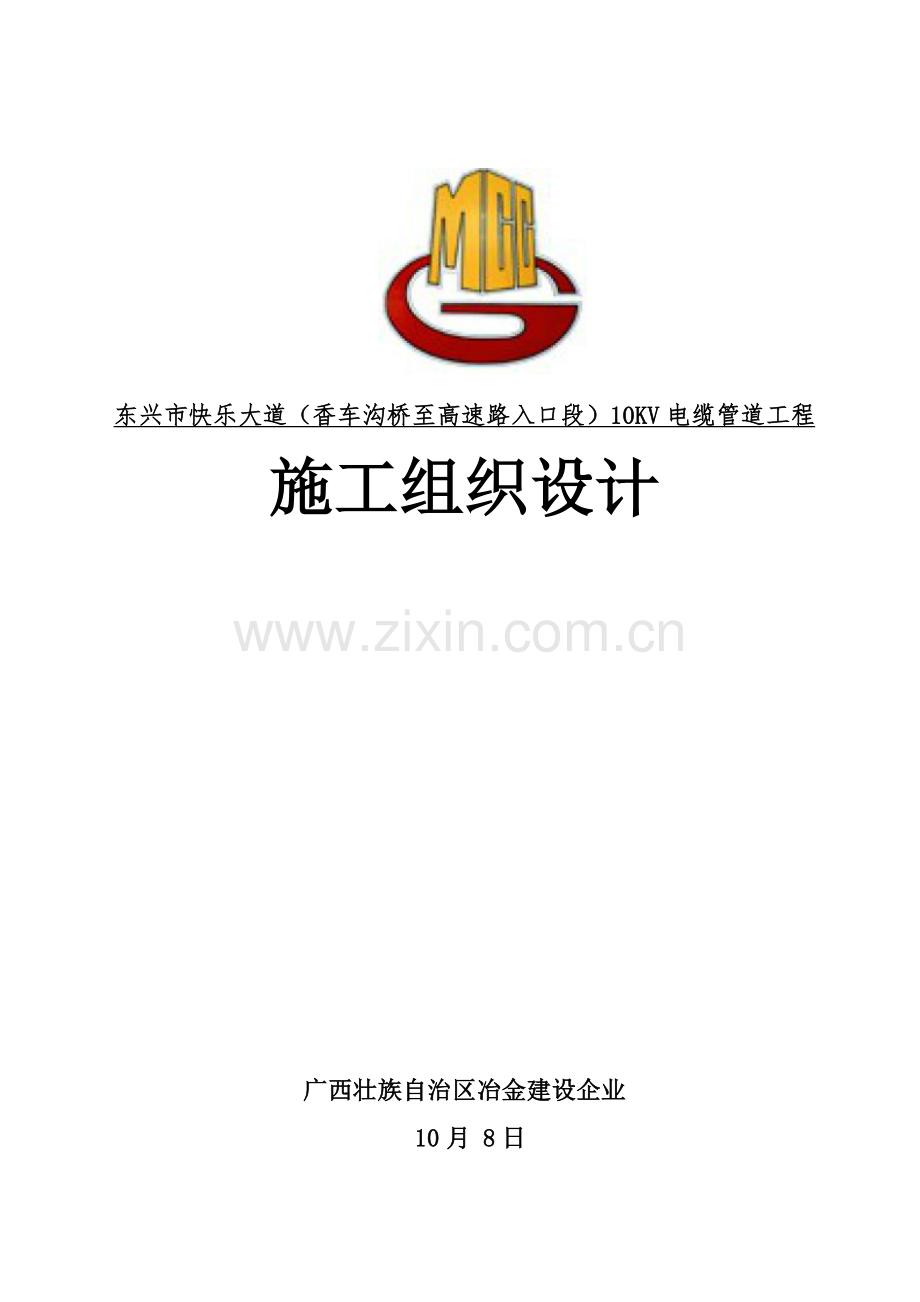

东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程施工组织设计

广西壮族自治区冶金建设企业
10月 8日

东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程
施工组织设计

编 制：
审 核：
审 批：
编制单位：广西壮族自治区冶金建设企业
编制日期：

监理单位意见：
总监审批：
监理单位（章）：

建设单位意见：
建设单位项目负任人审批：
建设单位（章）
目 录
前 言 1
（一）编 制 依 据 1
（二）施工目标承诺 2
（三）本工程施工难点 3
第一卷 施工组织设计 5
第一章 工程概述 5
第二章 项目管理机构和人员配置 14
2.1、施工现场项目管理组织机构 14
2.2、项目部及其机构关键职责 16
2.3、项目管理机构配置情况表 18
2.4、企业保障作用 20
第三章 关键施工方法 20
3.1、施工总体布署 20
3.2、关键工序施工方案 21
3.2.1、电缆管沟（槽）土石方开挖方案 21
3.2.2、电缆管道施工方法 22
3.2.3、电缆井及设备基础施工方案 27
3.2.4、顶管工程施工 28
3.2.5、电缆桥架安装及接地 31
3.2.6、道破除及恢复工程 32
3.2.7、道路恢复工程施工方案 34
3.2.8、人行道工程 49
3.2.9、施工围挡、交通警示设置方案 50
3.2.10、电缆沟标示牌安装施工方案 55
第四章 拟投入关键物资计划 56
4.1、关键物资配置计划 56
4.2、关键物资供给组织机构 56
4.3、关键物资采购 57
4.4、关键物资供给质量确保方法 58
4.5、关键物资计划及确保方法 58
4.6、关键物资投入计划表 59
第五章 拟投入关键施工机械、设备计划 61
5.1施工机械、检测设备配置标准 61
5.2 施工机械设备投入计划表 61
5.3拟投入关键施工机械、检测仪器设备 62
5.4机械、检测设备管理 62
第六章 劳动力安排计划 63
6.1、劳动力组织 63
6.2、劳动力计划表 64
6.3 劳动力计划确保方法 64
第七章 确保工程质量技术组织方法 64
7.1、质量方针 64
7.2、质量目标 65
7.3、质量管理体系 65
7.4、质量管理方法 66
7.5、质量检验标准、规范 67
7.6、质量确保方法 68
第八章 确保安全生产技术组织方法 71
8.1、安全方针 71
8.2、安全目标 71
8.3、安全生产管理组织机构 72
8.4、安全生产管理职责 72
8.5、安全生产管理制度及措施 73
8.6、安全生产管理技术方法 74
8.7、安全生产微弱步骤及预防方法 74
8.8、关键施工方案和特殊工序安全方法 74
第九章 确保工期技术组织方法 77
9.1、计划开工时间 77
9.2、计划完工时间 77
9.3、计划开、完工日期和施工进度计划 77
9.4、工程施工工序总体安排 77
第十章 确保文明施工技术组织方法 78
10.1、文明施工目标 78
10.2、环境保护 79
10.3、文明施工管理方法 79
第十一章 工程施工关键和难点及确保方法 80
11.1、夏季施工方法 80
11.2雨季施工方法 81
11.3降低噪音方法 82
11.4 降低环境污染方法 83
11.5 地下管线及其它地上地下设施保护加固方法 86
第十二章 施工现场平面部署 88
12.1 部署标准 88
12.2 施工现场总平面部署图 88
12.3 项目部、材料站、施工队驻地选定 88
12.4 通讯设施部署 89
12.5 工地管理方法和制度 89
12.6 施工现场情况 91
12.7 施工用电用水部署 92
12.8 施工现场总体布局 92
12.9临时设施部署 93
12.10临时用地表 93
12.11 关键材料堆放场、仓库部署 93
12.12 项目部、施工队生活区部署 94
第十三章 工程档案管理 94
第二卷 附表 97
附表一：拟投入本工程关键施工设备表 97
附表二：拟配置本工程试验和检验仪器设备表 100
附表三：劳动力计划表 101
附表四：计划开、完工日期和施工进度网络图 102
附表五：施工总平面图 103
附表六：临时用地表 104

前 言
（一）编 制 依 据
1、国家机关颁布其它法律、法规；地方政府颁布地方法规及相关要求；
2、东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程施工招标文件；
3、东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程招标工程量表；
4、东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程施工设计图；
5、采取建设部现行市政道路工程施工规范、验评标准及强制性标准条文、《中国南方电网城市配电技术导则》和《城市电力电缆线路设计技术规范DL/T5221-》、《埋地式CPVC（氯化聚乙烯）高压电力电缆保护套管技术规范》等国家城市建设相关要求和电力行业相关标准。
1.《建筑地基基础设计规范》（GB50007-）
2.《混凝土结构设计规范》（GB50010-）
3.《城市抗震救灾计划标准》《GB50413-》
4.《建筑物防雷设计规范》（GB50057-）
5.《公路水泥混凝土路面设计规范》（GB50010-）
6.《城市工程管线综合计划规范》《GB50289-98》
7.《室外排水设计规范》（GB50014-）
8.《供配电系统设计规范》（GB50052-）
9.《建筑抗震设计规范》《GB50011-》
10.《建筑机电工程抗震设计规范》（GB50981-）
11.《电力工程电缆设计规范》（GB50217-）
12.《城市电力计划规范》《GB50293-》
13.《电气装置安装工程电缆线路施工及验收规范》（GB50168-）
14.《20KV及以下变电所设计规范》（GB50053-）
15.《城市电力电缆线路设计技术要求》《DL/T 5221-》
16.《市政公用工程设计文件编制深度要求》（）》
17.《南方电网企业《10KV及以下业扩工程经典设计》
18.《东兴市电力专题计划（一期）》
（二）施工目标承诺
我企业将充足发挥我企业优势，抽调精兵强将组建项目施工管理班子，组织技术水平经验丰富，善打硬仗劳务队伍进场，利用优异成熟施工工艺、科学合理管理方法，按“质量、安全、工期、文明、效益、服务”六个一流要求，以IS09001-标准施工质量管理模式竭诚为业主提供“高起点、高水平、高质量、高速度”服务，令业主满意。
1、工期目标
本工程计划开工日期：9月（实际按甲方签发开工令日期开工），计划完工日期：3月，累计180个日历天。实际开完工时间依工程实施情况调整。
承诺：我企业郑重承诺在协议工期180日历天内优质、高效完成本项目全部内容。
2、安全目标
不发生人身重伤以上事故；不发生因施工原因引发电网一类障碍；不发生有责任通常电网、设备事故；不发生通常施工机械设备损坏事故；不发生负相同及以上责任生产性重大交通事故；不发生通常火灾事故；不发生重大职业卫生伤害事故；不发生环境污染事故和重大垮(坍)塌事故；不发生恶性误操作事故；不发生人员责任事故；不发生因违反调度纪律而造成事故。
承诺：我企业郑重承诺严格遵守安全生产及协议要求要求进行工程施工，并负担因我方责任造成任何损失。
3、质量目标
工程达成质量等级以国家或行业颁发施工及验收规程、规范和设计要求工程质量标准，工程质量合格率100%，工程项目符合达标投产要求。
承诺：我企业郑重承诺严格遵守质量目标及协议要求要求进行工程施工，并负担因我方责任造成任何损失。
4、文明施工目标
严格根据相关施工现场文明施工管理要求进行施工，创建文明施工现场工地。
承诺：我企业郑重承诺严格遵守文明施工目标及协议要求要求进行工程施工，并愿意负担因我方责任造成任何损失。
5、环境保护目标
施工所采取环境保护方法满足国家、地方相关法律、法规、标准和管理要求要求。
承诺：我企业郑重承诺严格遵守环境保护目标及协议要求要求进行施工，并愿意负担因我方责任造成任何损失。
（三）本工程施工难点
1、 工程特点及施工关键
◆在砌电缆沟墙体时, 水泥砂浆应填饱满, 沟墙体在砌砖时,应每隔50米砌有伸缩缝, 考虑不均匀沉降。
◆电缆沟壁砌完工后，回填土前应每隔4--米先盖1-2块盖板，未加盖板前应避免沟壁受积水及堆土侧压力。
◆电缆沟地基如落在回填土时, 沟墙外侧回填土密实度不得小于95%。
◆本项目经过多个路口，施工安全和质量控制是工程关键。
◆本工程施工距离长达1962米，故场地内频繁运输距离较长，狭长场地施工是本工程施工难点。
2、 工程施工难点安排
（1）、管段沿线不可避免包含到现场绿化，绿化保护、移栽、临时借池等季节性比较强，如沿线碰到绿化包含灌木植物时，一定要先作调查，并有专业人员和相关部门取得联络在绿化迁移或回栽时主动做好配合工作。
（2）、顶管穿越已建道路首先了解地下已布管线情况，结合实际并设计曲线弧度确定顶管深度，报审结果程序后施工。
（3）、道路边缘开挖宜采取小型挖土机械或人工开挖，了解并保护周围地下管线。
（4）、和交警、路政部门提前联络，确定分段开挖时间和工期。同时做好沿线文明施工及标准围护。
（5）、管材由电力部门实物提供，提前做好管材需用量计划，分批进入现场并负责保管。
（6）、工作井或局部较深管段采取明排水集水坑方法排水，确保基础质量；施工用电以自备发电为主。同时就近协商要求城市电网供给处理。
（7）、包含和现场相关事项安排
①电力工井标准不能移位，但现场和设计不符时，提出移位条件和移位值，报监理和设计确定后才可施工。
②对于接头井，因电缆敷设设计要求，不得作任何移位，应和设计相符，保障电缆安装单根长度符合性要求。
（8）、安排顶管出入口工井前（后）第一个井段暂不于施工排管段，当顶管井成型后，才可交接敷设该段管道。这么可避免因先施工首段管道而影响顶管井连接发生错位。
（9）、顶管应先设计、后顶进回拖。MPP管排序必需顺号、进口、出口次序排列一致，在孔组捆扎时应严格编号（首层相同），当回拖还剩十来米时要仔细检验并快速纠正。
第一卷 施工组织设计
第一章 工程概述
1.1、项目名称：东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程
1.2、项目关键相关单位
建设单位：东兴市城市建设投资有限责任企业
设计单位：广西三桂电力设计
监理单位：广西新厦工程咨询
1.3、建设地点：东兴市快乐大道（香车沟桥至高速路入口段）(K1+530～K3+460段)
1.4、项目介绍
1.4.1 工程概述
本工程为东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程，拟在道路南侧敷设24回电力管加1回通信管，敷设总长约1962米，其中采取CPVC/Ф167mm×8.5mm排管敷设长1393m,采取 MPP/Ф150mm×8mm管顶管敷设388m，采取DN150镀锌钢管排管敷设181米。通信管采取七孔梅花管UPVC-32×7。新建电缆井34座，其中直线井26座，三通井2座，四通井6座及新建两进四出六间隔10KV开闭所1座。因人行道已建成，在管道施工时应开挖后恢复原状。
1.4.2 项目地理位置及道路概况
（一）项目地理位置
东兴市地处中国南大路海岸线终端和西南陆地边界线起点结合部，在广西壮族自治区西南，属防城港市管辖。南临北部湾，西南和越南广宁省海宁县芒街隔北仑河相望。东兴市沿海、沿边，陆、海交通方便，是中国大西南通往东南亚最便捷水、陆门户。
东兴市始建于明而盛于清，因位居北仑河东岸而得名，距今已经有400多年历史。清乾隆四年（1739年）属防城厅辖泊，辛亥革命后19由广东省防城县管辖，1949年东兴全境解放，1950年曾一度成立县级东兴市1952年撤市改镇。1958年5月1日成立东兴各族人民自治县，嗣后行政建制数次发生改变，至1992年8月，伴随中越两国关系逐步改善，边境贸易日渐活跃，为适应改革开放形式，经国务院特区办同意成立边境经济合作区——东兴经济开发区，辖东兴、江平两镇。1996年4月29日，国务院同意设置东兴市，辖东兴、江平、马路三镇，总面积549km²，市政府驻东兴镇。
东兴是中国南方地域既沿海、沿边又沿江城市，是广西和中国大西南腹地通往东南亚地域各国最便捷关键通道，陆地边界线长27.75km，海岸线长50km。她和越南芒街仅一河之隔，至越南首全部河内市308km，和越南北部关键工业基地鸿基和港口城市海防分别为170国1和280km，至夏龙市180km，和被誉为“海上桂林”世界著名风景区越南夏龙湾仅70海里，市内竹山港、谭吉港、和京岛港均可和中国华南和越南各大港口通航。
东兴市商贸兴盛，二十世纪四十年代，东兴就是中国和东南亚、英、美、日法等国通商口岸，展现繁荣兴盛局面，贸易活跃，两岸往来频繁，各国商贾云集。东兴是国家一类口岸。自东兴设市十多年来，社会经济发展较快，城市建设日新月异，防东（防城-东兴）一级公路已经建成、京岛进港道路已经开通，初步建成了现代化边境口岸城市基础框架，为东兴深入发展奠定了良好基础。
据统计东兴市区人口为10.2万人（包含流感人口）。现实状况城市建设用地为12.21km²。
（二）地质概况
1、地形地貌及工程地质
东兴市在广西西南部，十万大山南侧。境内地市西北高，东南低，地貌邢台关键以半山半丘陵为主，十万大山为一天然屏障，和内陆地域分割。以防东耳机公路为界，公路以北关键为低山低丘陵，高程基础为30～200m不等，市区北面最高峰冲蚊大岭，海拔高度为260m；一级公路以南为滨海平原，Ⅰ脑海港湾滩涂甚多，依据地貌形态和成因，境内地貌关键可分为一下三种类型。
（1）、结构剥蚀低山地貌。分布在马路镇北部和西部，关键由留志系砂砾岩、泥质岩及千枚岩等岩层经风化剥蚀后形成山地。
（2）、丘陵地貌。分布在市境中部广大地域，海拔通常在100米至500米，为峰峦起伏和缓地土岭，切割深度通常不超出200米。其上常覆盖松林，杂木林、竹从和肉桂、八角、果树、橡胶、茶叶等经济林木。
（3）、滨海平原。分布在市境南面罗浮、竹山、巫头、万尾及山心、交东等地沿海一带，海拔通常低于100米，地势平坦，或略有起伏。滨海平原北部大多已开垦为稻田和耕地，这里阡陌纵横、水网交织，绿树从中房舍错落，一派田园风光。南部近海平原表面为海相石英细沙、砂砾和亚粘石所覆盖，其上分布着茂密林带和草地。在巫头岛东南，由雪白石英砂堆积起来一重重沙丘，组成了“南国雪原”奇景，在岛中部还分布着一片沙生草原，其风光也别具一格。平原最南端微微向大海倾斜，逐步过渡到为碧海围绕沙滩和泥浦，这里是滨海旅游度假黄金地段。
马路镇以南一带为下志留统连滩群，关键由砂砾岩及泥质岩组成，含有类复理式韵律特征，岩层强烈榴皱，具轻微变质，部分页岩弯为绢云千枚岩下部和上二迭统呈断层接触，含有相当深度和厚度：在东兴镇北及彭视岭等处为东兴盆地中、上迭罗统底层结构，其岩性为中上统结构。
东兴楠木山、江平、交东一带，高出高潮水位0~3m，表面平坦，宽达2km，沉积物为棕灰色，泥沙砂砾岩，厚0.5m，分选性差，局部为砾石层，及含棱角状辟屑，为微斜平原地域。基岩之上覆盖层，除未穷实人工填土、受地下水作用软土层不能作建筑基础外，粉土、亚粉土层、灰岩、白云岩均可作为地基持力层。
（三）气象、气候
天气：春旱、春季低温阴雨、秋早、秋季寒露风、热带风暴、大风、龙卷、连续性暴雨、强雷暴。
风况：当地域常年风向为N向，频率为22.5%，次常年风向为S向，频率为13%，强风向为S向。多年平均风速为3.8m/s，风速大于等于六级天数34天，风速大于8及大风日数多年平均7天。当地域每十二个月5-11月份受台风影响：其中7、8、9三月较为严重。据历年资料统计，影响当地域台风平均每十二个月2~4次，最多5次，每次台风历时1.5~2天。
雾况：当地域雾多发于春季（11月~翌年4月），夏季出现雾几率比较小；雾生成时间以早晨4-5时为多，下午6时以后出现次之；雾连续时间通常为3-4小时，部分达一整天。当地域多年平均雾日20.2天，历年最多雾日32天（1985年）。
相对湿度：当地域相对湿度以春季3月和雨季6-8月为最大，10月至翌年1月为相对湿度低值期，多年平均相对湿度为82%。
1.4.3东兴市配电网络计划
根据2030年东兴市城区一期计划地块划分，江东形式城区划分为5个片区：1、互市贸易区团（1.69Km2）,2、城北高新区团（3.47Km2），3、城北新区深沟区团（2.74Km2）、4、东兴口岸二桥组团（7.61Km2）,5、罗浮商务楠木组团（5.02Km2）；依据东兴市城区2030年负荷估计结果为254.42mw,以各片区地块用地性质及各片区实际要求报装负荷容量得出2030年各片区负荷估计结果；1、互市贸易区团负荷为64.33MW，2、城北高新区团为31.22MW，3、城北新区深沟区团33.36MW,4、东兴口岸二桥组团89.14MW,5、罗浮商务楠木组团55.52MW。
至2030年东兴市城区一期将建成110KV以上公网变电站有3座，分别为：互市变（1×50MVA）、深沟变（40+31.5MVA）。依据东兴变电站布点安排及“东兴市城区10KV配网计划地理接线图”可划分各个变电站大致供电范围以下：
1、 互市变供电范围：互市贸易区团、城北高新区团、城北新区深沟区部分区域。
2、 深沟变供电范围：城北新区深沟区、兴东口岸二桥组团部分区域。
3、 罗浮变供电范围：罗浮商务楠木山组团、兴东口岸二桥组团部分区域。
1.4.4快乐大道10KV主管道部署
依据《东兴市电力专题计划（一期）》计划，本工程所在片区线路地理走向及路径长以下：从罗浮变新出一回10KV电缆沿快乐大道向西，经楠木山8#开闭所、楠木山9#开闭所、楠木山10#开闭所，敷设至罗浮商务区1#开闭所，和深沟变沿北仑大道向东经东盟开闭所一回10KV电缆相联络，电缆路径长约2.463km。
关键交叉路口开闭所位置：楠木山8#开闭所：快乐大道12#路口东南角；楠木山9#开闭所：快乐大道西南角；楠木山10#开闭所：快乐大道16#路口东南角；罗浮商务区1#开闭所；快乐大道11#路口西南方向：东盟开闭所：北仑大道7#路口东北角。本段道路所建开闭所为楠木山8#开闭所，在快乐大道和友好大道交叉路口。
1.4.5电缆管道管材选择和敷设
（1）管材类型选择
依据广西电网企业桂电设备函[]253号文要求，电缆管道工程套管工程套管选型应选择CPVC材质管材。
CPVC电力管特点：
以CPVC为关键原材料，高强度、韧性好，关键应用范围：城市改造工程、机场工程、交通、路灯铺设等领域，起到保护作用。含有高强度、阻燃、无污染、抗冲击性强特点。CPVC材质所产生管材可在-5℃-70℃外界温度下进行长达50年时间工作，含有强度高、耐湿性能好、穿放电缆轻易、施工简便、节省费用等一系列优点。CPVC材料弯曲模量高达900-1200MPa，拉伸强度达20MPa以上，热变形可高达80℃。
总而言之，本工程人行道排管拟采取CPVC管。敷设路段为：K1+530-K1+625、K1+688-K1+948、K2+030-K2+320、K2+367-K2+621、K2+694-K2+822、K2+883-K3+065、K3+134-K3+242、K3+313-K3+460共8段。
对于已经有道路下方顶管敷设，拟采取抗压强度较高MPP管敷设。敷设路段为：K2+030处过路、K2+556处过路、K2+621-K2+694、K2+822-K2+883、K3+065-K3+134、K3+242-K3+313共6段。
对于已计划道路但未建建设路口段排管，采取镀锌钢管敷设。敷设路段为：K1+625-K1+688、K1+948-K2+030、K2+320-K2+367共3段。
为了配合电网自动化监测要求，在电力排管上方敷设一条UPVC材质七孔梅花管用于电力通信。在过路段采取顶管过路，先顶一回MPP管后再把UPVC材质七孔梅花管套于管内过路敷设。
在施工完成后，应在管口两端做密封处理。
（2）管径大小选择
依据《电力工程电缆设计规范》（GB50217-）5.4.4要求：管内径，不宜小于电缆外径或多根电缆包络外径1.5倍。
依据《技术要求》要求D类供电区10kV配电线路主干线导线截面架空线以240mm²、185mm²为主，电缆以400mm²、300mm²、240mm²为主。依据东兴市实际用电情况，高压电缆最大采取YJV22-8.7/15kV-3×300mm²，电缆外直径为89mm。
管径计算为：89×1.5=133.5mm
由以上算式，应选择管径大于133.5mm管材。CPVC/Φ167mm×8.5mm管外径167mm、壁厚8.5mm，内径158.5mm，符合规范设计要求，所以人行道上排管拟采取CPVC/Φ167mm×8.5mm管。MPP/Φ150mm×8mm管外径150mm，壁厚8mm,内径142mm，符合规范计算要求，所以过路顶管拟采取规格为Φ150mm×8mmMPP管。
热镀锌钢管DN150外径168.3mm，壁厚4.5mm，内径163.8mm，符合规范计算要求，所以拟采取DN150规格镀锌钢管。
依据电力通信线路要求，采取七孔梅花管管径为UPVC-Φ32×7。
（3）管道敷设
本工程排管沟槽开挖深度为2.083米，对土质良好地段采取开挖时用挖掘机进行，人工配合。沟槽断面、开挖次序和堆土位置由现场施工员向司机及土方工具体交底。以预防土方塌方出现安全事故。开挖沟槽放坡系数为1:0.25，沟槽开挖完成应进行自检，自检合格后应用纸监理进场进行检验验收，验收合格后方能进入下一工序施工。下管前，要清理管坑内杂物，砼平基要清理洁净。采取人工下管，下管时应将管道排好，然后对线校正，严格控制中线及各管间距离。管道安装安装完成并经检验验收合格后，进行回填工作。管坑两侧回填矿渣至管顶上30cm，回填时两侧同时进行，管顶30cm以上回填土并分层扎实，密实度必需达成路基设计要求。回填时，槽内应无积水，不得回填淤泥、腐植土及有机物质。回填土不得夹有大块砖石。
顶管施工时应依据管道所处土层性质、管径、地下水、周围地上和地下建筑物、构筑物和多种设施等原因。经技术经济比较后确定。在顶进管道时应保持管内清洁，管节无破损。顶管施工中测量，应建立地面和地下测量控制系统，控制点应设置在不易扰动、实现清楚、方便校核、易于保护处。顶进管道许可偏差应符合下表要求：
序号
项目
单位
许可偏差
1
轴线位置
mm
50
2
管内底高程
mm
30——40
3
相邻管内借口
mm
15%壁厚且小于20
4
对顶时两端错口
mm
50
本工程采取顶管敷设路段为路面已建成使用路段，敷设路段为：K2+030处过路、K2+556处过路、K2+621-K2+694、K2+822-K2+883、K3+065-K3+134、K3+242-K3+313共6段。顶管总长度为378米。
因为通信管采取UPVC材质七孔梅花管，在过路顶管时管材强度不能满足顶管标准，所以施工时采取先顶一回MPP管后再穿通信管过路方法。
1.4.6电缆井
依据《电力电缆井设计和安装（07SD101-8）》1.1.6直线段上电缆井距离不宜大于100米要求，结合快乐大道实际情况，设计新建34座电缆井，其中直线井26座，三通井2座，四通井6座，具体位置见施工设计图集。
1、尺寸选择
依据《南方电网企业10kV和35kV标准设计V1.0》设计要求，结合管材实际大小，拟采取电缆井尺寸以下：
二十四线：
（1）、直线井（外尺寸）：（长×宽×深）2980mm×2480mm×2410mm；
（2）、三通井（外尺寸）：（长×宽×深）4290mm×2480mm×2410mm；
（3）、四通井（外尺寸）：（长×宽×深）4290mm×2480mm×2410mm。
2、电缆井砌筑
依据井尺寸，砌体采取C25砼浇筑，并用M15水泥砂浆抹15mm厚压实抹光，采取防水泥浆。工作井盖板为水泥预制盖板，增加防盗功效，在盖板上标示“电力管道”和电力标示。地网接地电阻小于4Ω。材料：HP压梁、过梁为C25，垫层为C15。
1.4.7开闭所选择
1、建设要求及内容
开闭所尺寸拟采取：2620mm×1050mm×2100mm（长×宽×高）。内部真空断路器基础电气参数为：额定电压为12kV，额定电流为630A，动/热稳定电流为50/25kA（3S），工频耐压（1min）为42kV，绝缘爬距大于240mm，带智能分界装置。外壳防护等级为IP33或以上；12kV导体部分密封等同IP67，而且符合“五防”要求和含有“三遥”功效，多种形式试验按相关国家及电力行业标准实施。
开闭所地基承载力特征值按fak≧120kPa设计。砌体采取C25砼浇筑，并用M15水泥砂浆抹15mm厚压实抹光，采取防水泥浆。工作井盖板为水泥预制盖板，增加防盗功效。地网接地电阻小于4Ω。材料：HP压梁、过梁为C25，垫层为C15.
开闭所位置及建设内同详见施工设计图集。开闭所设备提议使用南方电网设备入围厂家进行选型。
1.4.8防电缆滑落方法
快乐大道路面标高最高15.5米，最低10.0米，落差5.5米，具体标高详见附件计划许可证。
1.4.9接地系统
管道接地方法为采取-50mm×5mm扁钢敷设于管道下方，和管道走向平行，每隔15米使用一枚角钢垂直打入管道下方，确保管道接地电阻小于10Ω.接地构件采取热镀锌材料,具体连接方法详见施工设计图集.
1.4.10排水设计
因为东兴常常有连续性暴雨天气,排水性能要求较高.原雨污水市政管道敷设深度为道路路面标高下方4米,深度低于电缆井井底标高,所以在每座电缆井底均设置200mm×200mm集水坑，在下方安装一条排水管，接入就近市政雨污水井内。电缆沟沿排水方向在标高最低部位设集水坑，位置为K1+530和K3+460处。
1.4.11电缆管道防火设计
为了有效预防电缆因短路或外界火源造成电缆引燃或沿电缆延燃，应对电缆及其构筑物采取防火封堵分隔方法。具体防火设计详见施工图设计图集Y150805X-A01-22和Y150805X-A01-23号图。
1.5、工程施工特点
1、工程量大、工期短
东兴市快乐大道（香车沟桥至高速路入口段）10KV电缆管道工程为城市道路电缆埋设，有些路段路面已经形成，需要大量电缆井开挖、顶管施工、路面修复等工作。但该工程工期仅为180日历天，工期紧。针对该项特点，我们将合理地安排施工技术力量及施工进度，同时加大机械设备投入量。采取各个工种、各分部工程同时进行施工，进行合理交叉作业。工程施工全过程使用P3项目管理软件进行动态管理，经过规范、高效、科学项目管理以确保工程高质、安全、按期完成。
2、工程质量需满足 “达标投产”要求
严格根据业主及南方电网广西分企业“达标投产”要求和标准，做好预先思维和质量策划，加强过程控制，提升项目质量水平，确保实现本工程质量目标。
3、施工环境特点
（1）、施工工程所在地域为市区道路，有些路段路面已经形成，车辆及人流量比较大，施工时必需做好安全警戒工作和安全防范方法，避免行人受到意外伤害。施工过程，合理安排施工作业时间，做好降噪防噪工作，降低施工噪声对周围居民影响。土方开挖前应先办理好市政开挖许可证，并和交警部门协调，需要封闭道路时要经过交管部门许可；开挖土方时应做好安全围护及安全警示，避免出现人员伤亡事故。进行基坑开挖施工时必需亲密注意和检验施工现场地质情况，如发觉地质不良时必需采取适应安全防范方法，严防土方坍塌事故发生。
（2）、施工工期为多雨季节，制订确保施工安全技术方法，并对操作人员进行安全教育。应随时掌握气候改变情况，方便预先做好保护方法。雨季施工应对运输道路采取防滑方法，以确保正常运输和安全。大风大雨期间应暂停施工。夜间施工应有足够照明，在深坑、陡坡等危险地段应增设红灯标志，以防发生伤亡事故。施工前应检验操作环境是否符合安全要求，道路是否通畅，机具是否完好牢靠，安全实施和防护用具是否齐全。检验合格后方可进行施工。在闪电、雷雨天气和六级以上大风时，不得登杆作业。临时用电做好接地。防雷接地装置、安全接地装置应按接地和接地装置要求实施。安全接地装置和带电部分空间距离不应少于5米。
（3）、在施工过程中应注意保护自然环境，尽可能降低对环境破坏。在施工中做到砂、石、水泥不落地，用铺垫材料确保其和地面隔离；尽可能降低临时占地，降低植被破坏；土石方开挖时尽可能不降基面或少降基面，保留原地形和自然植被，预防水土流失；在山坡开挖时下坡处做好预防土、石块滚落方法；土石方按要求堆放，并做防护坎；施工完成后，做到“工完、料尽、场地清”。电缆及附件安装产生废料较多，不应随便丢弃，应搜集好交予环卫部门处理。

第二章 项目管理机构和人员配置
2.1、施工现场项目管理组织机构
我企业最高管理层对本工程高度重视，决定派出企业内最优异管理人员投入到本工程中，成立施工能力强、技术水平高，工作经验丰富项目经理部。人员岗位明确，职责清楚，建立联络责任制。项目经理要全过程盯岗，施工安排占满空间、占满时间，按企业矩阵式管理模式及“建设工程项目管理规范”要求，实施项目管理。
1、项目经理部人员组成
（1） 为了高效优质按期完成本工程，我企业选派管理、施工经验丰富、责任强、含有一级项目经理资质人员任项目经理，配置技术高、处理问题能力强项目技术责任人。本工程设项目经理1人，技术责任人1人，总经济师1人。
（2） 为确保本工程工期计划和工程质量达成预期目标，组织暗挖施工专业队、钢筋施工专业队、模板施工专业队、混凝土施工专业队、焊接专业队。在项目经理直接指挥，统一领导下，按期、保质、保量完成任务。
（3） 根据矩阵式管理模式和建设工程项目管理规范要求，项目经理在企业支持下，由企业各相关部门抽调业务精、技术硬、善管理人员组成一个精干项目经理部，配置测量工程师、试验工程师、质量员、安全员、施工员、材料员、造价员、电工作业员、文明施工和管线保护等人员，对本项目施工过程中安全、质量、工期和文明施工等全方面责任人。
2、项目经理部职能部门
项目经理部下设工程部、技术部、材料设备部、商务部及办公室（下设对外协调小组，专门负责扰民和民扰事务）等部门，对本工程全方面实施项目管理。
3、专业施工队组件
为便于管理，确保工程质量、安全和进度，在项目部统一指挥领导下，集中选拔操作熟练整编制施工队伍，组建土建、电气安装、钢筋加工等施工专业队。便于集中指挥、分段突击、确保工程按期保质完成。施工队分工明确，责任到人，确保工程顺利完成。
项目经理部组织机构见框图2-1。
项目经理部 项目经理
企业技术教授组
项目技术责任人
财务部

总经济师

施工安全、交通安全、防火、防汛卫生防疫综合管理部
设备部

商务
部
安监部
试验室
材料部
经营部
技术部
工
程
部

交通安全小组
安全检验小组
钢筋加工队
土建施工队
防水施工队
机电维修队

电气安装施工队
试验小组
测量监控队

图2-1：项目经理部组织机构图

2.2、项目部及其机构关键职责
1、项目部及其机构关键职责见表2-1：
表2-1 项目部及其机构关键职责
项 目 部

1.接收建设单位东兴市城市建设投资有限责任企业对本项目施工进度、质量、环境保护、职业健康安全、文明施工等工作监督检验和指导，按时、如实向监理单位汇报工程各方面情况。
2.负责组织指挥本项目施工，在技术、进度、安全、质量、文明施工及清障等方面均达成建设单位要求。
3.项目部统一调配现场施工技术力量，包含人员、材料机械设备及工具，确保本工程各项技术经济指标在完工日期前圆满完成。
4.制订并组织施工技术、质量、职业健康安全、环境保护等方法落实实施，常常深入施工现场，检验指导施工工作，组织安全大检验、质量检验和分部工程质量检验工作。
5.负责按要求立即向业主、甲方派驻代表报送相关报表和资料。
6.协调处理好和建设、设计、运行部门、现场质检代表和地方政府、当地居民关系，为施工发明良好社会条件。
7.做好职员、协议工和民工思想政治工作，关心安排好全体施工人员生活，立即为施工人员排忧解难，为工程建设发明一个文明、奋进、稳定施工环境。

项目经理

1.受企业委托，代表企业负责推行本工程施工协议，对本工程项目全方面负责。
2.落实实施国家和上级相关法律、法规、方针、政策和承包协议要求，接收业主和监理相关工程各项指令，确保工程质量、安全目标和进度要求全方面实现。
3.全方面负责项目工程计划、组织、实施和管理。
4.领导项目工程施工组织设计策划和实施。
5.对项目工程安全、质量、环境、工期全方面负责。
6.组织编制《施工设计方案》，要求工程目标，做好施工策划。
7.合理有计划使用资金，做好工程成本控制。

项目技术责任人

1.在项目经理领导下，对项目工程技术管理工作全方面负责。
2.实施国家相关施工技术政策和上级颁发相关技术规程、规范及各项技术管理制度，实施本工程业主、监理、设计对工程技术要求。
3.对工程质量、安全在技术上负责，对施工现场进行检验指导。
4.编制施工工艺、方案、方法，主持技术会议，负责处理施工中技术问题。
5.负责向业主、设计反应施工过程中相关技术和质量问题，并保持联络以处理落实。

工 程 部

1.参与现场调查，参与图纸会审，编制施工技术资料和工程材料表，负责技术交底；
2.编写施工方案，并督促现场施工人员按规程规范、标准、图纸和方案组织施工；
3.负责项目质量管理计划，并定时组织检验落实；
4.负责材料计划统计工作组织落实；
5.深入施工现场，掌握施工动态，立即指导、处理施工技术、质量问题；
6.负责计划发放、管理施工队施工技术统计表格，对工程材料进行外观及几何尺寸检验；对所施工工程项目进行质量检验，监控质量控制点；
7.对自行采购材料及作业中发生不合格品负责判别、标识和隔离（可行时）妥善处理，并作好统计；
8.负责填报质量报表，参与质量事故调查、分析、处理工作；
9.负责施工质保资料搜集整理，参与工程验收移交工作，并负责组织处理遗留问题；
10.负责工程检验遗留问题汇总、反馈，督促施工段处理并负责复检直至合格；
11.负责填报工程进度给业主、监理及企业相关部室。
12.负责项目施工材料管理、供给工作；
13.负责材料计划供给工作组织落实；
14.对工程材料进行外观及几何尺寸检验；

安 监 部

全方面负责项目工程安全管理工作；落实
