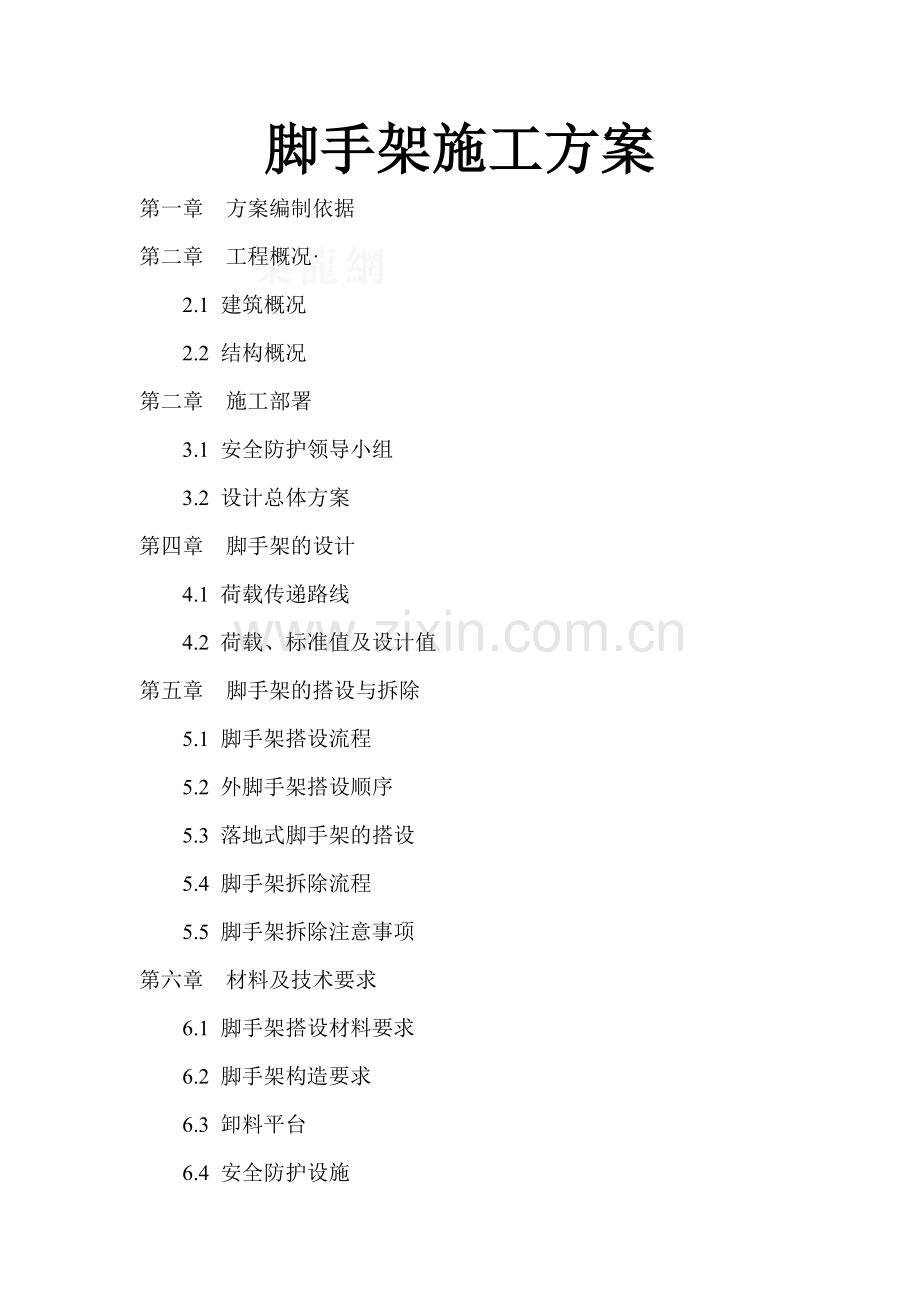

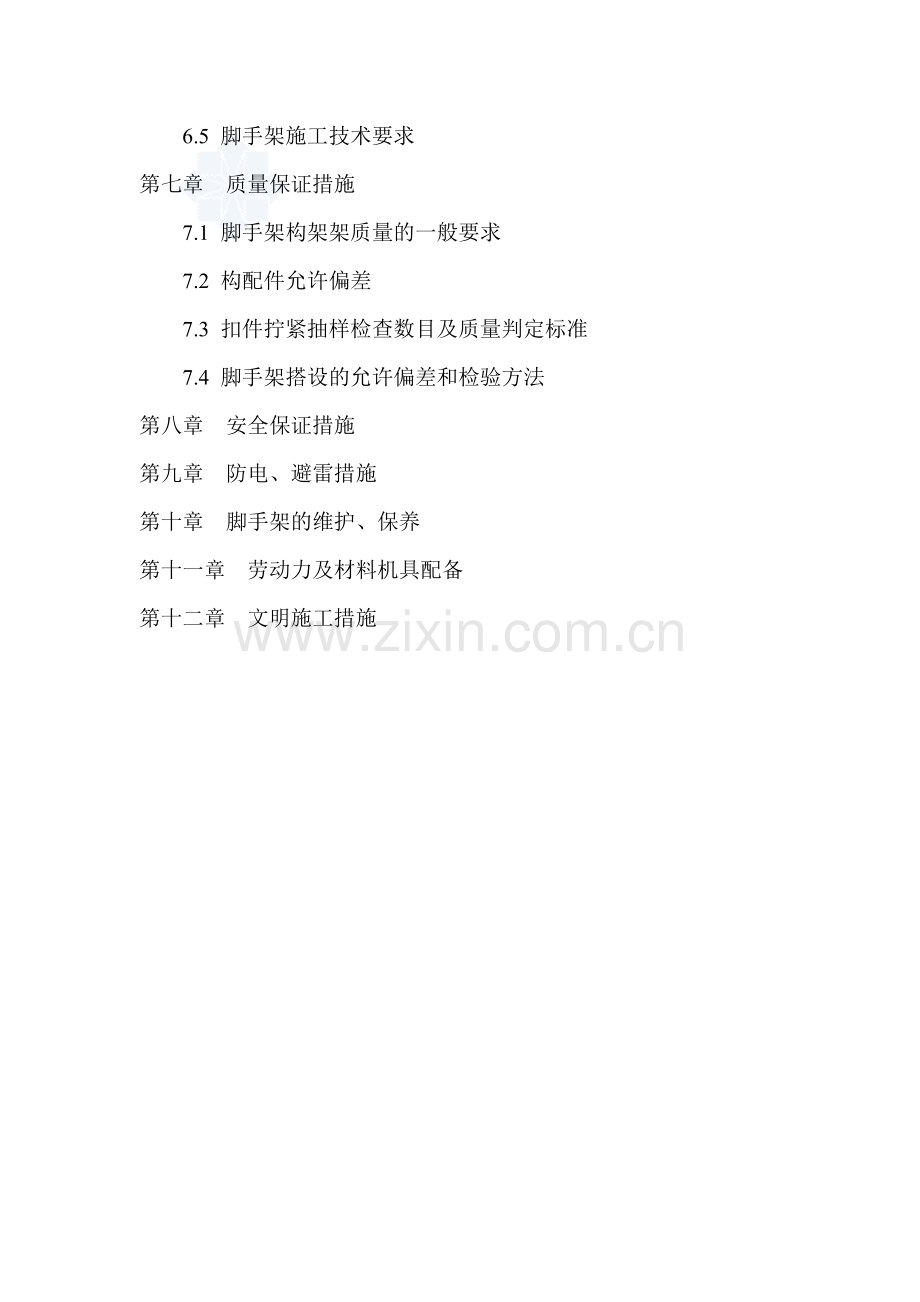

脚手架施工方案第一章 方案编制依据第二章 工程概况2.1 建筑概况 2.2 结构概况第二章 施工部署 3.1 安全防护领导小组 3.2 设计总体方案第四章 脚手架的设计 4.1 荷载传递路线 4.2 荷载、标准值及设计值第五章 脚手架的搭设与拆除 5.1 脚手架搭设流程 5.2 外脚手架搭设顺序 5.3 落地式脚手架的搭设 5.4 脚手架拆除流程 5.5 脚手架拆除注意事项第六章 材料及技术要求 6.1 脚手架搭设材料要求 6.2 脚手架构造要求 6.3 卸料平台 6.4 安全防护设施 6.5 脚手架施工技术要求第七章 质量保证措施 7.1 脚手架构架架质量的一般要求 7.2 构配件允许偏差 7.3 扣件拧紧抽样检查数目及质量判定标准 7.4 脚手架搭设的允许偏差和检验方法第八章 安全保证措施第九章 防电、避雷措施第十章 脚手架的维护、保养第十一章 劳动力及材料机具配备第十二章 文明施工措施 第一章 方案编制依据 1.1、工程的设计施工图纸。 1.2、施工组织设计。 1.3、建筑施工高处作业安全技术规范JGJ80-91 1.4、混凝土结构工程施工及验收规范（GB50204） 1.5、建筑施工普通脚手架安全技术规定（试行）的通知 1.6、特殊作业人员安全技术考核管理规定（GB5306-86） 1.7、建筑结构荷载规范（GBJP-87） 1.8、建筑施工扣件式钢筋脚手架安全技术规范（JGJ130-2001） 1.9、建筑施工安全检查（JGJ59-99） 1.10、相关的参考资料： 建筑施工手册、简明施工计算手册、实用建筑施工安全手册、建筑施工脚手架实用手册。 第二章 工程概况2.1 建筑概况：府河新居26#、27#、28#、29#、30#、31#楼住宅工程由四川成都青杆上府河投资发展有限公司开发，重庆市建研建筑设计院成都分院设计，四川飞红建设监理有限公司，工程地址位于成都市西北面三环路外侧，紧临交大立交，与市区交通便捷。总建筑面积约为56562.06m2。本工程由六栋住宅楼组成，地上为十八层，层高为2.9米，建筑最大高度为54.20米。建筑物的外型近似于锯齿形。第三章 施工部署3.1 安全防护领导小组 安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是本项目部创建省级文明工地的根本要求。为此，项目经理部专门成立安全防护领导小组，其机构组成、人员编制如下：3.2 设计总体方案：根据建筑设计图纸，并考虑施工搭接的要求.本工程脚手架施工方案具体布置如下：一二层采用落地式脚手架，二层以上四面悬挑，悬挑脚手架八层一挑，采用16#工字钢悬挑，在转角外阳台处，采用加长型钢外挑，钢丝绳斜拉的形式。 第四章节 脚手架的设计4.1 荷载传递路线：落地式脚手架：脚手板小横杆大横杆立杆地基悬挑式脚手架：脚手板小横杆大横杆悬挑承力架楼面及楼面梁卸载式脚手架：脚手板小横杆大横杆立杆卸载承力架及钢丝绳楼面及楼面梁4.2 荷载、标准值及设计值：4.2.1落地式脚手架 承载计算：4.2.1.1计算依据：1、钢管载面特征：（钢号Q235，b类）规格（）483.5惯性矩I（4）12.9104单位重量q0（KN/m）0.0384抵抗矩W（3）5.08103截面积A（2）489回转半径i（）15.8抗弯、抗压容许应力N/22052、脚手架特性参数：立杆纵距La（m）1.8脚手架重量0.25立杆横距Lb（m）1.0连墙件纵距3.2大横杆步距（m）1.8连墙件横距3.6施工荷载q（KN/）3同时作业层数2内立杆距结构外皮宽度b1（m）0.35作业面铺脚手板宽度b2（m） 1.0+0.35=1.353、相关计算参数：项 目数值来 源扣件钢管架构件自重计算基数gk1（KN/m）0.1081建筑施工手册（第三版）表5-7作业层面材料自重计算基数gk2（KN/m）0.3891建筑施工手册（第三版）表5-14整体拉接和防护自重计算基数gk3（KN/）0.0768建筑施工手册（第三版）表5-15作业层施工荷载计算成本基数gk（KN/m）1.65建筑施工手册（第三版）表5-16）风压高度变化系数 Z架高40.6m处1.7建筑结构荷载规范（GB50009-2001）架高113m处2.2风压载体形系数S1.3建筑施工手册（第三版）表5-6连云港地区基本风压W0（KN/）0.40建筑结构荷载规范（GB50009-2001）立杆计算长度系数1.51建筑施工手册（第三版）表5-7材料强度附加分项系数（按受弯构件考虑）m/1.1705建筑施工手册（第三版）表57轴心受压构件稳定系数0.24建筑施工手册（第三版）表5-7注：计算长度L0=h=1.511.8=2718 长细比= L0/ I 4.2.1.2 验算项目和步骤： 本脚手架属施工荷载由纵向水平杆传给立杆情况，传递线路如下：脚手架小横杆大横杆立杆地基.因此应对基础、连墙杆、立杆、纵横向水平杆等进行验算。4.2.1.3 纵、横向水平杆承载验算：横向水平杆（以长杆为对象）纵向水平杆（以三跨为对象）计算简图 荷载q=0.775（1.20.25+1.43）=3.49kN/mP=3.490.51.83=1.047KN/m抗弯强度Mmax=3.490.352/2=0.213KNmMmax=0.2131.041.8=0.401=0.213106/5080=42N/2 f =205N/ 2=0.401106/5080=79N/2 f =205N/ 2挠度W=（4162-1+30.353）1093.490.35103/（242.0610512.19104）=2.9L/400=1350/400=3.375W=（1.6151.0471031.8109/1002.0610512.19104）=2.43L/150=1600/150=10.674.2.1.4 立杆、连墙件和扣件、基础验算：双排双立杆按最薄弱处计算采用双排双立杆，按最薄弱处（24.85m）计算立杆稳定验算立杆计算截面以上架高H0=28.6m恒载标准值NGK=H0（gk1+gk3）+n1Lagk2=24.85（0.1081+0.0768）+21.800.3891=6.00kN活载标准值NQK=n1Laqk=21.801.35=4.86kN轴向力设计值N=1.2NGK+0.851.4NQK=1.2（NGK+NQK）=1.2（6 +4.86）=13.03kN风荷载标准值Wk=0.7zsw0Wk=0.71.01.30.4=0.364kN/风载产生弯矩设计值Mw=0.12WkLah2Mw=0.120.3641.801.82=0.25kNm稳定验算0.9（N/A+Mw/w）fr m/ 13.03103/（0.24489）+0.25106/5080=167.3N/2205/（0.91.1705）=194.6N/2安全连墙件稳定验算风荷载产生轴向力设计值Ncw=1.4WkAw=1.40.3643.26.4=10.44kN脚手架平面外变形产生的轴向力N0=5kN连墙件轴向设计值NL=Ncw+N0=10.44+5=15.44kN连墙杆的计算长度L0=1.0+0.85=1.85m=1850长细比=L0/i=185015.8=117.01轴心受压构件稳定系数N1=0.47建筑施工手册表-22稳定验算N1/（A）fr m/ 15.44103/（0.47489）=67.18N/22051.5607=146N/扣件抗滑验算N1Rc【按直角扣件计：Rc=8.0KN/个】15.44KN38.0=24KN（取3个扣件）地基承载力验算立杆底座承载力验算N【立杆底座承载力设计值Rb=40KN】16.84KN 40KN底部回填土地基承载力验算N/Adkfk【按回填土k=0.4 Ad=1.600.4=0.64fk =8t/=80KN/】16.840.64=26.31KN/5%； 2、回填土承载最小安全系数（32-26.31）32100%=18%5%； 显然验算项目均是偏于安全的。4.2.2 脚手架卸荷载置的稳定承载验算 卸荷吊点间距取两个立杆间距（2.4m）与结构外皮间距1.7 m，每个承载架按五个结构层次的架高进行全部卸载，其计算过程列表如下： 卸载装置的稳定承载验算过程：每个吊点承载脚手架（架高按五层最大层高考虑为14.5 m）一个纵距内全部荷载设计值N=1.214.5（0.1081+0.1768）+21.20.3891+1.431.01.80=12.44KNA点P1=0.5（N2.4/1.2）=0.512.442.4/1.2=12.44KNB点P2 =0.5（N2.4/1.2）+1.221.20.38910.6/1.12.4/1.2+1.431.01.800.6/1.12.4/1.2=12.44+1.22+8.24=21.91KN钢丝绳受力计算斜拉钢丝绳的计算简图如右，按最薄弱的承载位置进行考虑（层高3200）.由图可知sin=0.99 cos=0.11 sin=0.92 cos=0.39ToA=p1/sin=12.44/0.99=12.56 kN ToB=p1/sin=21.91/0.92=23.82KnTAB=TOA cos+ ToB cos=12.560.42+23.820.11=7.89kN则钢丝绳最大拉力Tmax=TOB=23.82KN选择钢丝绳卡环钢丝绳之间荷载不均匀系数 =0.85（对619钢丝）钢丝绳使用安全系数K1=3.5由公式T知钢丝绳的破断拉力总和PgTmaxK1/=23.823.5/0.85=83.58kN满足施工要求：则选用619、12.5的钢丝绳，其Pg=88.7kN83.58kN要求卡环与钢丝绳配套吊环处抗滑承载验算按规定每个扣件抗滑承载力为8.0kN，而此结构吊点处，水平方向分力最大值TAB=7.89kN，只要一个扣件就满足了，每个吊环处现有两个扣件与立杆卡紧，因此水平抗滑需增设一个扣件，以保证结构安全。垂直方向分力为：F=P2=21.91，所需扣件数：n=F/8.0=2.73个，现吊环处有两个扣件，不能满足要求，需增设一个扣件，以保证结构安全。4.2.3 四层以上主体结构三面采用六层一挑的挑脚手架由四层开始搭设挑梁式脚手架：挑梁式脚手架采用16#工字钢平挑，16#工字钢平挑平面布置（见下图）；挑脚手架每上一层均应设置硬拉结，硬拉结符合脚手架施工规范。具体计算核验如下：4.2.3.1 工字钢（3m长）计算计算简图： 1） 恒载（以1.81.0为一个计算单元） a、 竹笆+挡脚板3501.81.0+（0.18+0.35）1.8=963.9N b、扣件 1015N/个=150c、安全网 5N/1.81.8=16.2Nd、钢管 38.4N/M（8根1.8+1.5）=610.6N 合计 N1=1740.7N 2） 活载 操作层取3000N/3） 风载 WK=z S Z W0=0.71.31.20.51.790.5=488.6N/4）总荷载 N=1.2N11.430001.80.85=29403.24 单根型钢受力 P=N/2=14701.62N组合风荷载N=1.2N111+0.851.4（30001.81.0+488.61.81.8）=31287.06 N 单根型钢受力 P=N/2=15643.53 N 5） 16工字钢计算16工字钢截面特性： E=2.06105N/2 A=30.74cm2 W=185.4 cm3 I=1669 cm4 I=6.57 cm4强度强度验算：=M/W=15643.53（1400+350）/（185.4103）=147.66N/2=205N/2 满足要求挠度计算：1=Fb2（3L-b）6EI=15643.5335023850/（62.061051667104）=0.3582=FI3/3EI=15643.5314003/（32.061051669104）=4.16 =1+2=4.518=3000/400=7.5（满足要求）6） 吊环验算 选用20 As=3802 抗拔：最大拉力Q=15643.53（1050+350）/1600=13688.09 N =Q/2As=13588.09/（2380）=18N/2217.96 （满足要求） 7） 保险钢丝绳悬挑工字钢每根加13#钢丝绳加固保险至上一层梁上.4.2.3.2 转角处型钢支架计算： 1） 恒载（以1.81.0为一个计算单元） P=N/2=2544.3N 2） 16工字钢验算：M1=P2.6=14.15KN.M M2=P3.75=20.4KN.MMmax=34.55KN.MMmax 34.55106=186.4N/2w 185.4103=205N/2(满足要求) 5444(3750+2600)N=17593.5N1965N1=11522.19N N2=13294.8N3）、焊缝计算：取hf=8,双面焊，焊缝长度为120。Lf=N/he.Lw=13294.8/0.782(120-10)=10.79N/2221 （满足要求）424卸料平台的稳定承载计算：此平台限载1.5T（总荷载），其稳定承载验算主要包括主梁、次梁、钢丝绳和预埋件的抗滑。计算中采用的设计值为恒载标准值的1.2倍与活载标准值1.4倍之和。在此不考虑中间钢丝绳承载的有利影响。有关计算参数：名 称自重G惯性矩Ix截面系数Wx脚手板400N/工字钢112.5N/m2451044491033槽钢100N/m198.3104439.71033钢管38.4N/m施工荷载1000N/m(1.510310)/(5.03.0)计算过程：次梁强度验算受力分析见右图，均布荷载q1q1=1.20.41.0+o.1=0.0384(1.520+5.02.0)/(43.0)+1.41.01.0=2.13KN/m 最大弯矩Mmax=q1L12/8=2.1352/8=6.66KN.ML1=5000Mmax/xWx=6.66106/1.0539.7103=159.68N/m2f=215N/m2 安全主梁强度验算受力分析见右图，均布荷载q2q2=1.2112.5=0.14KN/m 集中荷载p=q1L1=2.132.5=5.33KN绳张力T=(2.0P+0.5q2L2)/Sin=10.87/0.61=17.82KN(当层高为最小值3.5M时,T最大) 最大弯矩Mmax=q2L22/8+PL2/3=0.1432/8+5.333/3=5.49KN.MPq2L2=3000Mmax/xWx=5.49106/1.0539.7103=159.68N/m2209.65KN要求卡环与钢丝绳配套，查表知与20.0的钢丝绳配套的卡环为GD22号，其安全荷重Qb=273.9KN209.65KN。吊环节点验算竖向力=T Sin=17.820.61=10.87KN水平力N=TCos=17.820.79=17.08KN吊环取d=20，焊缝高度hc=8、长度Lw=50=N/(0.7hcLw)=17.08103/0.782(50-10)=38.13N/21.22160=195N/2 安全f=/(0.7hcLw)=10.87103/0.782(50-10)=24.26N/21.22160=195N/2 安全第五章 脚手架的搭设与拆除5.1 脚手架搭设流程底脚连系杆 横杆立杆横楞牵杆搁栅剪刀撑脚手笆横杆密目绿网5.2 外脚手架搭设顺序： 搭设12层以下部分的落地式脚手架搭设12-17层挑悬/卸载式脚手架搭设18-23层悬挑/卸载式脚手架搭设24-30层悬挑/卸载式脚手架。53 落地式脚手架的搭设地下室结构采用地式脚手，搭设至底屋顶板施工结束，同时进行地下室外墙防水施工，在地下室结构验收通过后，回、填土石方施工，整平夯实后搭设落地脚手架。裙楼及主楼的十二层以下部分采用全封闭落地式脚手架(按规范要求进行常规搭设，计算附后)。 531 落地式脚手架的基础做法(宽度为1.8m)：回填素土夯实100厚C15砼面层.上网套管10010010垫铁.外侧设置排水沟一道.扫地杆设置在距底座上皮不大于200处的立杆上. 5.3.2 立杆垂直，间距符合规定.大小横杆纵横平稳.脚手架柱距1.8m，步距1.8m，排距1.0m，底部13.25m，高采用以排双立杆搭设，脚手架内侧距结构350.立杆和大横杆的接长须错开，架体横平竖直、整体稳定牢固.操作 、施工作业面四周防护严禁，牢靠安全. 5.3.3 剪力撑搭设间距、角度设置必须符合规定，每道剪刀撑宽度不小于4跨，且不小于6M，斜杆与地面的夹角在4560度之间.有效搭接长度不小于1米.并用三个扣件搭接. 5.3.4 在脚手架外侧，立杆里侧用2000密目安全网封闭，脚手架四角应设置避雷接地装置. 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步. 在结构或装饰施工处应设不少于三步底笆，并设不低于180.的踢脚板，并刷油漆. 5.3.5 连墙件采用刚性连墙件，在结构横断面上预留脚手架钢管，用扣件与脚手架主节点连接;从底层第一步纵向水平杆处开始每层按二步三跨设置，当转角处设置有困难时应采用其他可靠措施固定;连墙件均匀布置，水平和垂直距离不超过5.4M，所有扣件紧固力矩应达到4555NM. 5.3.6 搭设人员必须经考核全格的专业架子工，作业时必须戴好安全帽、系好安全带；穿防滑鞋.患有高血压；癫痫病和不适应高空作业的人员不得进入高空搭设作业. 5.3.7 搭设前严格进行钢管的筛选.凡严重锈蚀、薄壁、严重弯曲、裂变的杆件不得采用，严重锈蚀、变形、裂纹、螺栓螺纹已损坏的扣件不得采用.5.4 脚手架拆除流程脚手架按顺序拆除，一般为：脚手笆栏杆剪刀撑搁栅牵杆横楞立杆.5.5 脚手架拆除注意事项5.5.1 按自上而下先搭后拆，后搭先拆逐步拆除，一步一清，不得采用踏步式拆法，不准不下同时作业，剪刀撑应先拆中间扣，再拆两头扣，由中间操作人往下地递钢管.5.5.2 拆除脚手架应设置区域，并由专人负责警戒.5.5.3 拆除脚手架前，应将脚手架上的留存材料，杂物等清除干净.5.5.4 拆下的杆件与零配件，应按类分堆，零配件装入容器内由吊车吊下，严禁高空抛物.5.5.5 拆下的杆件与零件运至地面时，应随时按品种，分规格堆齐，妥善保管.5.6 脚手架施工的特殊要求5.6.1 由于地下室施工后土方不能及时回填，造成脚手架无法落地，因此采取图示方法加固，待土方回填完成后将脚手架落地。5.6.2 施工准备1、清除脚手架搭设范围内的障碍物及平整场地；2、根据悬挑架宽度及水平投影，在地下室回填土相应部位夯实，200厚立石，浇筑100厚C20混凝土作为落地架基础，并高出四周回填土，以便排水；3、对进场的脚手架材料进行检查验收，合格后方可投入使用；4、对悬挑脚手架进行一次检查，并整改、加固；5、立杆底座采用8厚钢板，上焊100高钢管。5.6.3 材料要求：1、脚手架钢管采用483.5焊接钢管，在管壁外涂防锈漆；2、脚手架钢管严禁用电焊或氧气切割，严禁打孔；3、对重复使用的扣件应及时检查，有裂缝、变形等严禁使用。5.6.4 搭设步骤：基础准备安放底座竖立杆，同时安扫地杆搭设水平杆 设置剪刀撑、斜杆和连接杆铺脚手板搭设档脚板和拉杆：1、按悬挑架的步距，立杆纵距、横距，等同设置，以便与悬挑架有效连接，并应在搭设立杆时抄平，保证纵向水平杆的水平；2、外径不同的钢管不得混合使用，钢管与竹、木等不得混合使用；3、立杆必须采用不同长度钢管，立杆连接必须交错布置，相邻立杆连接不应在同一高度；4、立杆与悬挑立杆采用搭接，搭接长度为1000，并采用三个旋转扣件固定，如图 第六章 材料及技术要求6.1 脚手架搭设材料要求6.6.1 构配件质量要求：脚手架钢管应采用现行国家标准直缝电焊钢管（GB/T13793）或低压流体输送焊接钢管（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定. 6.1.2 钢管： 新、旧钢管的尺寸、表面质量和外形应分别符合下列规定： 脚手架钢管的尺寸为外径48，壁厚为3.5横向水平杆最大长度为2200，其它杆件的最大长度为6500，钢管的尺寸和表面质量应符合下列规定：应有产品质量合格证、应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定.钢管表面应光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道.钢管外径、壁厚偏差及外表面的锈蚀不得大于-0.5、钢管两端面的切斜偏差不得大于1.7.各种杆件钢管的端部弯曲不得大于5（在1500范围内）.立杆钢管弯曲当长度在30004000之间时不得大于12，当长度在40006500之间时不得大于20.水平杆、斜杆的钢管弯曲当长度小于6500时，不得大于30.钢管上严禁打孔.钢管表面必须涂有防锈漆.6.1.3 扣件： 扣件的验收应符合下列规定：采用可锻铸铁制作的扣件，新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证.当对扣件质量有怀疑时，应按现行国家规范钢管脚手架扣件（GB15831）的规定抽样检查.脚手架采用的扣件，在螺栓拧紧扭力矩达65NM，不得发生破坏，旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，新旧扣件均应进行防锈处理.6.1.4 连墙件：连墙件的材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定.6.2 脚手架构造要求 本脚手架柱距1800，步距1800，排距1000，脚手架内侧距砼结构外部位为350. 施工层脚手架满铺竹笆，每张竹笆必须有双根18#铅丝将四角与牵杠扎牢. 连墙件采用刚性连墙件，在结构横断面对面预留脚手钢管，用扣件与脚手架主接点连接;筒体处采用预埋件与脚手架拉结.连墙件均匀布置，水平和垂直距离不超过5.4M每六跨设置横向支撑，斜杆用方向扣件与立柱或牵杠连接，由底至顶之字形每步设置.脚手架整个外侧连续设置剪刀撑，每6根立柱设置每一道剪力撑，按与地面呈45度60度夹角设置.6.2.1 纵向水平杆的构造要求：纵向水平杆的构造应符合下列规定：纵向水平杆设置在立杆向侧，小横杆的下侧，其长度不宜小于三跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接，但对接、搭接应符合下图规定：1 500 2 3 A A 1 2 3 La La aLn/3 500 A-A接头不在同跨内接头不在同步内 1、立杆 2、纵向水平杆 3、横向水平杆 纵向水平杆对接接头布置 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500，各接头中心至最近主接点的距离不宜大于纵距的1/3.搭接长度不应小于1米，应等间距设置不宜3个旋转扣件固定，端部扣件盖板缘至搭接纵向水平杆杆端的距离不应小于100.使用钢脚手板或木脚手板及竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上，当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并就等间距设置，间距不应大于400mm。622横向水平杆的构造要求：横向水平杆的构造应符合下列规定：每一立杆与大横杆相交处即主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.4L，且不应大于500mm。作业层上非主节点处的横向水平杆,应根据支撑脚手板的需要等间距布置,最大间距不应大于纵距的1/2.当使用钢脚手板、木脚手板及竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。使用竹笆脚手板时，双排脚手架的横向水平杆两端用直角扣件固定在立杆上。62.3脚手架的设置：脚手板的设置应符合下列规定：作业层脚手板应满铺、铺稳，离开墙面120mm150mm，钢脚手板、木脚手板及竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。脚手板对接可采用对接平铺，亦可采用搭接平铺。对接平铺时接头处必须设两根横向水平杆，脚手板外伸长应取130mm 150mm，两块脚手板外伸长度的和不应大与300mm，脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应大于200mm，其伸出横向水平杆的长度不应小于100mm。竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径16#的镀锌钢丝固定在纵向水平杆上。作业层端部脚手板探头长度应取150mm，其板长两端均应与支撑杆可靠的固定。6.2.4立杆的设置每根立杆底部应设置底座或垫板。落地式脚手架立杆的纵向间距为1800mm，横向间距为1000mm，距建筑物外边缘350mm。曲面卸载式脚手架外排立杆的纵向间距为1800mm，内排立杆的纵向间距则根据其曲面半径进行相应调整。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆的立杆上，当立杆高度不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。脚手架底层不应大于2m。立杆必须用连墙件与建筑物可靠连接。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆顶端高出结构檐口上皮1.5m,对接、搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端宜高出女儿墙1m，高出檐口上皮1.5m。双立杆中扶立杆的高度不应低于3步，钢管长度不应少于6m。625连墙件的布置： 连墙件全部采用刚性连接，垂直间距为楼层层高。水平间距不大于4.8m。连墙件用483.5钢管，它与脚手架、建筑物的连接采用直角扣件。在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉接，在楼层板上的小横杆布置位置，在脚手架的转角处，于框架柱上双向设置上述柱箍式拉杆。在建筑物的首层设置两道连墙件。 连墙件的布置除要满足上述要求和计算要求外,还必须满足下表要求：连墙件布置最大间距脚手架高度竖向间距（h）水平间（la）每根连墙件盖面积（）双排50m3h3la4050m2h3la27宜靠近主节点设置，偏离主节点的距离不应大于300.应从底层每一步水平杆处开始设置，当该处有困难时，应采用其它可靠措施固定，优先采用菱形布置，可采用方形、矩形布置。对高度在39.4M以下的双排脚手架，应采用刚性连墙件与建筑物有可靠的连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的连墙件。连墙件的构造应符合下列规定：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不能采用上斜连接。连墙件必须采用可承受拉力和压力的构造。当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面倾角应在45度至60度之间，连接点中心至主结点的距离不应大于3
