消防安装工程施工组织设计方案.doc

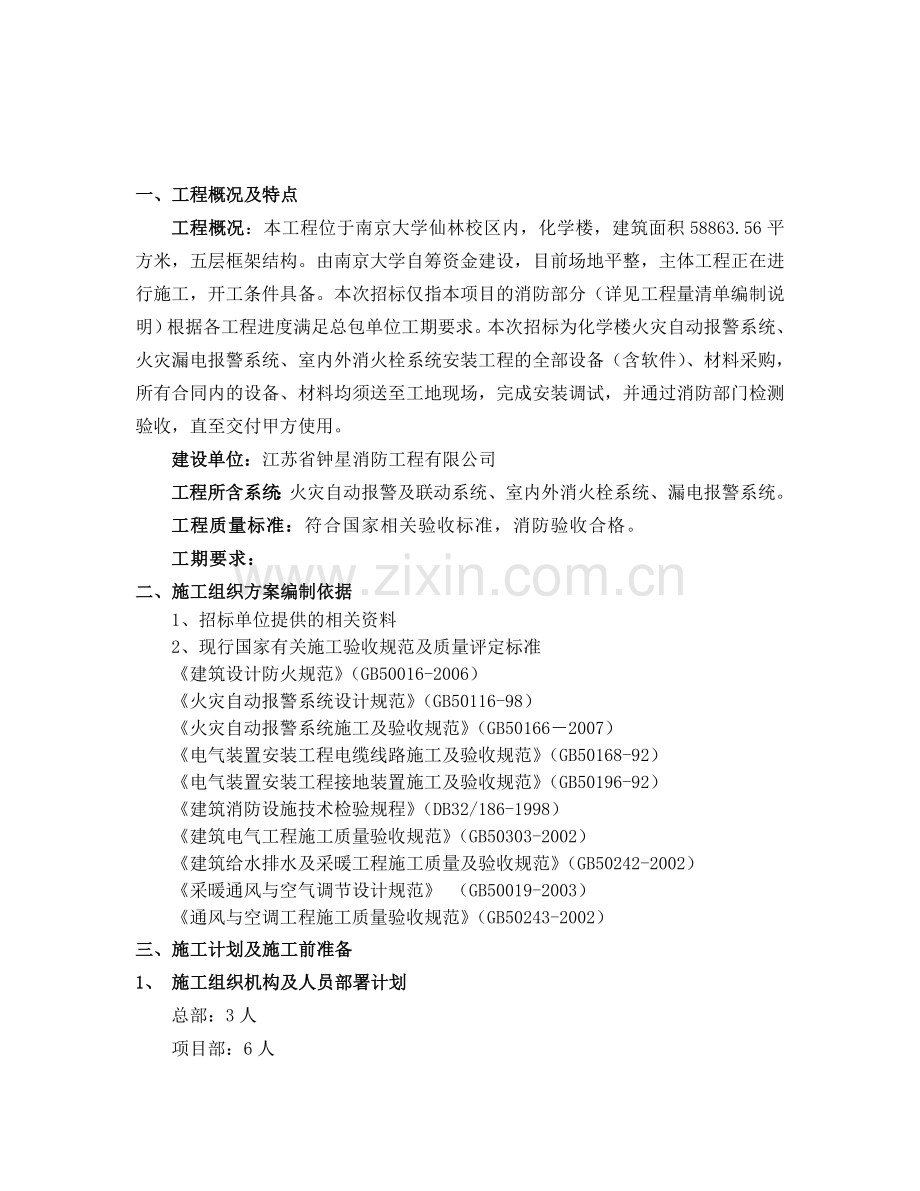

江苏省钟星消防工程有限公司南京大学仙林校区化学楼消防安装工程施工组织设计方案 文件编号： ZB2012JJ048 工程名称： 工程地点： 南京大学仙林校区 施工单位：江苏省钟星消防工程有限公司 编制单位： 编 制 人： 编制日期： 审 批 人： 审批日期： 一、工程概况及特点工程概况：本工程位于南京大学仙林校区内，化学楼，建筑面积58863.56平方米，五层框架结构。由南京大学自筹资金建设，目前场地平整，主体工程正在进行施工，开工条件具备。本次招标仅指本项目的消防部分（详见工程量清单编制说明）根据各工程进度满足总包单位工期要求。本次招标为化学楼火灾自动报警系统、火灾漏电报警系统、室内外消火栓系统安装工程的全部设备（含软件）、材料采购，所有合同内的设备、材料均须送至工地现场，完成安装调试，并通过消防部门检测验收，直至交付甲方使用。建设单位：江苏省钟星消防工程有限公司工程所含系统：火灾自动报警及联动系统、室内外消火栓系统、漏电报警系统。工程质量标准：符合国家相关验收标准，消防验收合格。工期要求： 二、施工组织方案编制依据1、招标单位提供的相关资料2、现行国家有关施工验收规范及质量评定标准建筑设计防火规范（GB50016-2006）火灾自动报警系统设计规范（GB50116-98）火灾自动报警系统施工及验收规范（GB501662007）电气装置安装工程电缆线路施工及验收规范（GB50168-92）电气装置安装工程接地装置施工及验收规范（GB50196-92）建筑消防设施技术检验规程（DB32/186-1998） 建筑电气工程施工质量验收规范（GB50303-2002）建筑给水排水及采暖工程施工质量及验收规范（GB50242-2002）采暖通风与空气调节设计规范 （GB50019-2003）通风与空调工程施工质量验收规范（GB50243-2002）三、施工计划及施工前准备1、 施工组织机构及人员部署计划总部：3人项目部：6人施工队长:2人 施工人员：15人2、组织结构与职权该消防工程按二级管理执行，总部为第一级管理部门，由公司高级管理人员三人组成，负责总体人员安排重大事项的决策，重大质量、技术的裁决、检查检测。项目经理部为第二级管理部门，由四人组成。项目经理负责主持该项目的直接管理决策。行使施工中的人员安排、调配，制定施工进度计划。项目副经理参与决策和管理，负责技术指导和决策，对技术问题做出判定与决策。其他人员按其职位行使职责。质检员负责项目内施工的质量检查、检测记录的检查，处置施工质量问题。预算员负责工程成本、器材价格的计算，耗材计算，阶段性成本的计算，对施工费用的状况做出建议。材料员对施工材料的消耗记录，对材料的需求即时提出，负责材料存放保管提出建议。安全员负责本项目的安全施工，执行安全生产管理条例，对施工安全措施提建议，检查安全工作执行情况并写记录。3、技术准备计划 技术准备就是在技术上为施工创造条件，把施工中的技术问题解决在施工之前。提出保证工程质量、加快施工进度、降低工程成本的技术组织措施和施工安全措施，从而保证顺利地完成施工任务。其具体内容如下： 详细了解工程的各个技术细节，核对所有图纸，尽早同设计院、甲方、监理一起完成图纸会审工作； 与业主研定具体施工方案并以此编制好施工作业指导书。4、工程材料的进场计划 开工前,项目经理部应及时编制自供材料计划,以便组织材料采购。 项目部材料员及专业技术员对所供应的材料进行质量检验，如发现不合格,应及时提出退货不得用于工程施工。各种材料设备必须符合设计及规范要求。 现场的设备、材料、加工件派专人负责按生产进度、计划编制进行收、管、发工作。 所有工程用材料均做到提前一周报用量计划，满足工程进度要求(品名、规格型号、数量、到货时间等)。5、施工机械的进场计划主要施工机械一览表序号机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力用于施工部位备注1套丝机2”4”1国产2010良好管道套丝2套丝机1/2”2”1国产2011良好管道套丝3卡槽机DN100-DN2501国产2011良好管道卡槽4手枪电钻6国产2011良好管线安装5冲击电钻8252国产2011良好管线安装6手动液压接线钳SYB16-2402国产2009良好管线安装7电烙铁45-500W4国产2008良好设备安装8角向磨光机STMJ-1252国产2009良好管道安装9电线电缆力矩剪102402国产2010良好管线安装10打号机1国产2009良好线路敷设11电动试压泵30KG1国产2011良好管道试压12拉链葫芦1吨1国产2011良好水泵安装13交流电焊机BX300-21国产2010良好支架制作14电动砂轮切割机4002国产2010良好管道安装15电动台钻ZL5162国产2011良好支架制作16压管钳25#2国产2011良好管线安装17接地电阻测仪试ZC-8-100r2国产2011良好接地测量18兆欧表ZC25B-32国产2011良好线路测量19火灾模拟发生器BHTS-12国产2011良好调试20对讲机摩托罗拉4美国2010良好调试21电锤8256国产2010良好支架安装测量仪器、仪表一览表序号名 称规格型号单位数量用 途1继电器综合试验装置JZS-2台1电气调试2电摇表2500V块13电摇表500V块14电流表25-5A块25电压表75-60V块16电压表75-600V块17毫安表250-1000mA块18功率表10A 600V块19微机校验装置威特公司台110摇表500V块111万用表数字块5指针块212接地电阻测量仪台1接地阻值测试13水平尺500mm把15施工测量14钢板尺200mm把3151617卷尺1m把32m把65m把41819盘尺3m把45m把450m把220直角铁尺30cm把221磁性线坠个422氩气表块2气割、气焊23氧气表块224乙炔表块2四、各系统施工方法及步骤1、火灾自动报警及联动系统火灾自动报警系统能够在早期发现和通报火灾,以防止和减少火灾的危害。本工程采用集中报警系统，总体保护方式。系统由火灾探测器报警、水流指示器报警、报警阀压力开关报警、手动报警按钮报警、声光报警器报警等组成消防报警系统；由消防泵控制、喷淋泵控制、消防广播控制、消防电话控制等组成的消防联动系统。消防中心内设置火灾报警联动控制器一台，集中电源一台，消防电话各一台。（1）施工任务a)设备安装:火灾报警系统设备安装：包括集控室盘台柜及设备、各种探测器、手动报警按钮、声光报警器、消防广播、监视及控制模块、楼层显示器等设备安装、检测及调校等。b)电气安装:包括电缆敷设、接线及校线等。（2）施工工艺流程a)控制及联动系统施工工艺流程b)探测报警系统安装工艺流程图（3）主要施工方案a火灾报警控制器安装1)开箱检查：设备运到现场后，应组织开箱，进行外观检查，检查外形尺寸，有无掉漆等现象，仪表部件是否齐全，有无缺损， 备品备件，说明书，合格证等有无破损，并作好开箱记录。2)火灾报警控制器安装应严格按照设计图纸进行。3）火灾报警控制器为落地安装，应采用M14、M12镀锌螺栓固定于型钢或混凝土基础，基础应高出地面0.10.2m。4）火灾报警控制器应在室内垂直安装，屏立面倾斜度不大于5度。5）引入火灾报警控制器的电缆或导线，应符合下列要求：a）、配线应整齐，避免交叉，并应固定牢靠；b）、电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色；c）、端子板的每个接线端，接线不得超过2根；d）、电缆芯和导线，应留有不小于20cm的余量；e）、导线应绑扎成束；f）、导线引入穿线后，在进线管处应封堵。6）、火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。7）、火灾报警控制器机柜要求可靠接地，接地电阻小于4，联合接地电阻小于1。b.管内布线1)、在管内或线槽内穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。2)、不同系统，不同电压等级，不同电气类别的线路，不应穿在同一管内或线槽的同一槽孔内。3)、导线在管内或线槽内，不应有接头或扭结。导线的接头应在线盒内焊接或用端子连接。4)、管路超过下列长度时，应在便于接线处装设接线盒。A、管子长度超过45米，无弯曲时B、管子长度超过30米，有1个弯曲时C、管子长度超过20米，有2个弯曲时D、管子长度超过12米，有3个弯曲时5)、在吊顶内敷设各类管路和线槽时，宜采用单独的吊装或支撑物固定。6)、线槽的直线段应每隔1.01.5m设置吊点或支点在下列部位应设置吊点或支点：l 线槽接头处；l 距接线盒0.2m处；l 线槽走向改变或转角处。7)、导线在穿管或线槽内敷设时不得对导线进行猛力拉伸。8)、火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M。c. 火灾探测器的安装1)点型火灾探测器的安装位置，应符合下列规定：l 探测器至墙壁、梁边的水平距离，不应小于0.5m；l 探测器周围0.5m内，不应有遮挡物； l 探测器至空调送风口边的水平距离，不应小于0.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；l 在宽度小于3M内走道顶棚上设置探测器时宜居中布置。感温探测器的安装距离，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间 距的一半。l 探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45。2) 线型感温探测器必须以连续的、无抽头或分支的连续布线方式安装，并严格按照国家规范要求进行。3)探测器的底座应固定牢靠，其单弦连接必须可靠压接后焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。4)探测器的“+”线应为红色，“-”线应为蓝色，其余应根据不同用途采用其他颜色区别。但同一工程中相同用途的导线颜色应一致。5)探测器底座的额外接导线，应留有不小于5cm的余量，入端处应有明显标志。6)探测器底座的穿孔宜封堵，安装完毕后的探测器底座应采用保护措施。7)探测器的确认灯，应面向便于人员观察的主要入口方向。8)探测器在即将调试时方可安装，在装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。 d. 声光报警器的安装声光报警器的安装位置见原设计图，中心距地面高度1.8me. 手动报警按钮安装1)手动报警按钮应安装在明显和便于操作的部位。当安装在墙上时，其底部边距地面高度宜为1.5米，且有明显标志。2)手动报警按钮应安装牢固，并不得倾斜。3)手动报警按钮的连接导线，应留有100mm的余量，且在其端部应有明显标志。 f.模块的安装1)动报警及消防联动控制系统中使用的输入、输出、总线隔离等模块，在管道井内安装时，可明设在墙上。安装在吊顶时应有明显的部位指示和检修孔，且不得安装在管道及其支架、吊架上。2)模块应安装牢固，应采取防潮、防腐措施。g.电缆线路的施工1)电缆线路的施工必须严格按照电气装置安装工程电缆线路施工及验收规范和电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范进行施工。2)电缆在管道内安装时，应按要求加装有一定强度的保护管，管道内部应无积水、且无杂物堵塞，穿电缆时，不应损坏保护层。3)穿入管中的电缆数量应符合设计要求，交流单芯电缆不得单独穿入钢管内。4)电缆的直埋式安装其电缆距地面不应小于0.7m，穿入地下或引入建筑物时，要采取保护措施。5)直埋电缆的上、下部应铺以不小于100mm厚的软土和沙层，并在上加专块保护，其覆盖宽度应大于电缆两侧各50mm。6)电缆引入装置和各设备的进线口应按规定要求作好密封。h.系统接地安装1)接地极用镀锌角钢50505、长2.0m打入地下，接地极顶部距地面-1.0，接地极之间应用505的镀锌扁钢连接，连接处四面全焊满，焊后除药皮涂沥青漆，扁钢与扁钢连接处用电焊焊接，连接长度不小于扁钢宽度的二倍，焊后清除药皮涂防锈沥青漆。2)接地极的个数不应少于3个，若接地电阻大于1，应继续增加接地体数量，直到接地电阻小于1为此。3)接地母线敷设室内接地采用505镀锌扁钢，用扁钢作支架，接地线焊在支架上，采用搭接焊，搭接长度不小于扁钢宽度地5倍，站内所有不带电的金属、设备基础应和地连接。i、 消防控制和监控设备的安装1）消防控制和监控设备在安装前，应进行功能检查，不合格者，不得安装。消防控制设备的外接导线，当采用金属软管或防暴饶性连接管作套管时，其长度不宜大于2m，且应采用管卡固定，其固定间距不应大于0.5m。金属软管与消防控制设备的接线盒（箱），应采用锁母固定，并应根据配管规定接地。2）消防控制和监控设备外接导线的端部，应有明显标志。消防控制和监控设备内不同电压等级、不同电流类别的端子应分开，并有明显标志。3）消防控制和监控设备均应与消防电源直连接装。（4）设备调试 火灾报警控器调试1)消防控制器的调试必须严格按照火灾报警控制器调试大纲进行。2)调试时应注意以下几点：组件的地址号是否与设计相同，组件号不能有从号。控制器外壳应可靠接地，控制器电气端子与地之间的绝缘电阻应大于20M。信号线与控制线等不能有短路、断路。各组件的24V外供电和消防电源上的24V外供电要分开布线，以免引起供电混乱，影响设备的正常工作。 点式探测器的调试 对感烟探测器加烟机进加烟试验，对感温探测器用喷灼烧其敏感元件，使探测器上的指示灯亮后，观察控制中心与其对应的控制面是否接到预警信号，并核对码。 手动报警按钮调试取出随手动报警按钮附带的黑色钥匙，将钥匙插入手动报警按钮报火警功能测试孔，当手动报警按钮火警灯恒亮时，控制器显示该手动报警按钮报火警，说明报火警功能正常。 消防控制及监控设备调试1)消防控制设备的调试，根据系统设计控制功能的要求和各设备联动控制的逻辑关系，对所有的控制设备进行逐一调试，使其设备达到控制功能的要求。2)消防监控设备调试，根据该系统的控制功能，编制系统控制软件，实现控制器和监视客户机的多级监控，保证对该消防系统的运行情况实现适时监控。2、消火栓系统本次为室内外消火栓系统，室内外消火栓管网呈环状布置。（1）管网安装1、施工前应清除管子内外的脏物异物、校直管子等。2、埋地管道安装前必须进行防腐处理。3、管道采用热镀锌钢管，DN100mm的采用丝扣连接,连接后外露丝扣应刷红丹两道,外刷银粉漆两道，外露麻丝应清理干净,管道连接不得有缩口现象。 4、焊工应持有焊工证，焊接完毕应清除管道上溶渣及其它焊接残留杂质，并对焊缝进行外观检查，不允许焊接表面有列缝、气孔、夹渣、溶合性飞溅、咬边、接头错位等，焊缝应进行防腐处理。5、管道在安装中断时应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。6、管道支架根据设计要求进行制作安装,配以圆钢包箍固定支架焊接,打孔完毕后，应进行除锈、防腐方可安装。 支架打孔应采用台钻机械开孔，严禁使用气割开孔。7、管道支吊架间距为：立管每层至少设置一个,高度距楼(地)面1.8m，水平管道间距为DN70管道-6m, DN80管道-6m, DN100管道-6.5m。8、埋地部分管道采用环氧煤沥青防腐结构，具体做法为：底漆一道，面漆四道，涂层间缠绕玻璃布二层。（2）消火栓箱安装1、消火栓栓头和管道连接采用丝接，安装完毕应将麻丝清除干净,外露丝扣应防腐,刷防锈漆二道，管道切割时缩口部分应进行扩口。2、消火栓箱安装执行国标和省标。安装消火栓箱时,应将门玻璃、内置水带、水枪、接口等在竣工交付使用前一星期将其配齐，拆卸门玻璃时，应一对一进行编号，以防重新装设时搞错对应关系。3、消火栓安装高度为栓口中心标高距楼地面1.1m,栓口应垂直于所安装的墙面，局部安装有困难时允许有偏移，消火栓箱底标高距栓中心标高150mm。（3）系统试压：1、系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证工程质量。2、试压用压力表必须已经校验,精度不低于1.5级,表的刻度值为最大被测压力的1.5倍,压力表不少于2只。3、试压前,应对不能参加试压的设备加以隔离,系统试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺陷,重新再试。4、系统试验完毕后,应及时无遗漏地拆除所有临时盲板及管道,并与记录核对无误。5、水压强度试度试验压力在压力小于或等于1.0MPa时,应为工作压力的1.5倍并不应低于1.2MPa。当工作压力大于1.0MPa时应为工作压力加0.4Mpa，本工程试验压力为1.2MPa。测压点应该在管道系统最低部位,对管网注水时,应将管网内空气排净,然后缓慢升压,达到试验压力后稳压30分钟,目测无泄漏,无变形,无压降为合格。6、系统严密性试验在强度试验合格到进行,其试验压力为设计工作压力,稳压24小时,经全面检查,无泄漏,无压降为合格。7、系统试验合格后,填写,并报建设单位签字后生效。（5）系统水冲洗1、系统安装完毕后,应分区进行水冲洗。2、冲洗前应将水泵等设备隔离,并将减压阀,止回阀等暂时拆下,待冲洗工作结束后,随即复位。3、对系统进行水冲洗的排放管道,应接入可靠的排水系统,并保证排泄畅通和安全,排水管道的截面不应小于被冲洗管道截面的60%。4、水洗应连续进行,以出口处的水色、透明度与入口处的目测基本一致为合格。管道冲洗合格后，应及时填写。5、管道冲洗后应将存水排尽,需要时可用压缩空气吹干。3、漏电报警系统的安装（1）漏电报警系统系统漏电火灾报警系统，通过在各个动力、照明配电箱设置漏电电流监视器及相应的开关增设分励脱扣器，根据漏电电流的大小分级设定预报警、报警、跳闸；对于应急动力及照明箱， 据漏电电流的大小分级设定预报警、报警，但不跳闸。（2）漏电系统组成部分计算机，集中控制器，监控探测器(以下简称探测器)，互感器,总线隔离器。一个计算机至多可以接8个二总线网络，一台集中控制器(AP-J1)可以接1个二总线网络；一个二总线网络可以接至多128个探测器（编号从0至127，大于127的编号系统不识别。AP-J1内有一个二总线网络.）。（3）施工流程(4)注意事项安装时，必须严格区分N线和PE线，三级四线式或四级四线式的N线。通过漏电火灾监控系统的电流互感器探测器。通过漏电火灾监控系统的电流互感探测器的N线，不得作为PE线，不得重复接地或接设备外漏可接近导体。PE线不得接入剩余电流保护装置。漏电火灾报警系统应当按照消防用电的规定执行。因此，无论消防中心设置的集中控制器还是现场设置的电气火灾监控探测器都要按照消防用电的规定执行，接入消防用电。一般应将组合式电流/剩余电流探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断路器的入线端。(5)漏电报警系统系统调试A.单机调试在线路的绝缘检测没有问题后，进行试送电，数字式交流接地故障监视器的电源指示灯亮。交流接地故障监视器进行试验：按动交流接地故障监视器上的测试试验按钮，使报警控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一回路进行，用实验按钮连续测试三次，应正确动作，消防中心集中控制器应指示报警部位。带额定负荷电流分合3次，均可靠动作，不要有误报警现象。B.系统调试单机调试完之后应对整个系统进行调试。对现场交流接地故障监视器进行试验，按动交流接地故障监视器上的测试试验按钮，使报警控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。同时检测消防中心集中控制器，应正确指示报警部位。消防中心集中控制主机上手动对各配电箱惊醒断电测试，应正确无误。模拟试验：选择一个监测回路进行漏电的模拟试验，漏电监视器应能够正确显示相应的故障回路状态，并发出脱扣指令，开关应能够脱扣。同时检查消防中心控制器，应正确指示报警部位。五、资料的整理及移交 在联动试车及验收结束后，将进行竣工资料的移交，我方必须向甲方移交以下资料：1）竣工图纸；2）隐蔽工程记录；3）材料的合格证及质保证书；4）管道的冲洗记录；5）管道的试压记录；6）调试报告；7）联动试车记录；8）设计变更文字记录；9）检验记录；（包括绝缘电阻、接地电阻的测试记录） 六、临时设施布置及临时用地表施工现场平面布置由甲方及总包统一安装、统一布置。现场将生产区和生活区分开布置，现场临时办公室、设备工具间、食堂、职工宿舍等设施均在现场搭建。1、 临时设施布置:本着节约和优化用地的原则，本工程临时设施布置和用地在不影响工程主体标段的总平面上来布置施工用平台及预制场地、办公室及班组休息室、设备、材料仓库、施工机具存放仓库以及生活区。2、 临时用地表用 途面积（）位 置需用时间施工用平台及预制场地30根据总平面图统一布置整个工期办公室及班组休息室15整个工期设备、材料仓库60整个工期施工机具存放仓库15整个工期生活区50整个工期合 计170七、安全生产、文明施工、降低环境污染和噪音措施1、 总则 “安全重于泰山”，我们把ISO9000管理模式应用于安全生产管理中，实现安全管理标准化、规范化。从而使安全管理的系统性、可控制性、可操作性得到真正的发挥，由被动管理变主动控制，由事后的监管为事前监督。真正做到“安全第一，预防为主”。严格遵守江苏省和南京市，及汤山新城有关文明施工的管理规定，符合江宁政办发（2007）157号文规定，做到尘土不飞扬，垃圾不乱倒，噪音不扰民，交通不堵塞，道路不侵占，环境不污染，本工程文明施工管理目标按照“江苏省省级文明工地”标准要求。2、本工程安全管理目标安全管理与国际接轨，创国内一流安全文明施工现场。具体目标如下：不发生人身重伤以上事故不发生重大机械设备损坏事故不发生火灾事故不发生重大交通事故不发生违章操作做到噪音、粉尘、废物等达标控制3、现场文明施工管理组织机构及责任人组 长： 全庆甲副组长： 王海燕组 员： 郜宏 丁平 丁卫华 倪昌平 廉华等本工程现场文明施工管理组织机构以组长为首，层层把关，人人有责，从一切小事抓起，保证文明施。4、施工现场安全文明施工保证措施项目部通过“三个保证体系”的实施，对该工程的安全文明施工管理，即：建立以项目经理为首的安全文明施工指挥体系，建立以总技术负责人为首的技术保证体系，建立以安全员为首的专业检查保证体系和建立约束、激励保证体系。其具体内容为：（1）建立以项目经理为首的安全文明施工指挥体系 项目经理作为本项目的安全第一责任者，负责组织建立并落实本项目各级领导、各职能班组的安全文明施工职责。为保证企业安全生产提供充足的资源，大力加强和支持安全管理员工作。协调项目部各班组，做好安全文明施工工作。定期主持召开每月的安全生产分析会，组织安全文明施工大检查，听取安全员的汇报、审定、审批项目安全文明施工工作目标计划、技术措施和事故调查报告书。详细摸清安全文明施工情况，部署解决安全文明施工中存在的重大隐患问题。（2）建立以总工程师为首的安全技术保证体系 在安全技术保证方面，形成以总技术负责人为核心技术保证体系，负责编制并审核安全文明施工技术措施，审批项目重大安全文明施工措施、技术措施计划。参加安全工作会议、安全文明施工大检查、组织事故调查处理、技术鉴定工作。解决施工中重大安全文明施工技术问题。组织安全规程、规定的学习，特种作业人员培训、考试及取证工作。（3）建立以安全员为首的专业检查保证体系 由安全员牵头组织，安全文明施工相关班组参加的现场安全文明施工检查，对重点部位按“四查”的要求进行严格追踪控制。形成上下互动的安全检查保证体系。对查出的隐患，应通知有关班组及时整改，重大隐患应填写“安全施工问题通知单”，采取应急措施，并向主管领导汇报。（4）建立约束、激励保证体系 在安全文明施工管理中，实行重奖重罚的原则，对安全文明施工中做出贡献的集体和个人给予重奖，对管理不到位，发生严重事故的班组，对工作严重失职、违章作业、违章指挥者，根据安全文明施工管理制度，进行重罚。实行安全风险抵押金制度，项目部各级管理人员和施工人员按承担责任的大小逐级交纳额度不等的安全风险抵押金。定期考核定期兑现，在项目现场，形成良好的安全约束、激励机制。5、 建立安全网络 为了建立一个全方位的安全生产保证控制体系，由项目经理，各专业负责人、施工班组长以安全第一责任人为核心组建三级安全管理网络，以形成施工人员对班长负责，班长对专业负责人负责，专业负责人对项目部负责的自下而上，层层有人负责的安全保证控制系统。（1）按文明施工总平面布置图将材料、设备、分名别类地整齐地摆放在规定好的区域内，各层平面也划分若干个责任区进行总体规划布置、办公室、休息室、工具间等施工临建设施做到布局合理、清洁、整齐，并将文明施工责任区落实到单位和个人，有关职责制度上墙，做到施工现场围栏规范，职工着装整齐、工具材料堆放条理化、安全作业规定及标志牌定置化、安全设施标准。（2）现场安全文明施工采取的其它保证措施a) 现场施工电源箱均采用带漏电保护双门防护标准开关箱供电，布线采用三相四线制接线，布线工艺美观按规范施工，保护接零与接地确保装置安全可靠。b) 施工现场应尽量减少交叉作业，必须交叉作业时，应设经过审批的专项隔离设施，隔离设施应严密牢靠，超过24m高的隔离设施采用双层防护。c) 施工现场铆、焊、铁工的平台及施工现场内的铁制板房，做可靠接地，其接地电阻不能大于4，铁制板房内的电源必须装设漏电保护装置。d) 落实防火责任制，加强对易燃易爆、巨毒危险品锅炉、汽机房等重点部位和区域的防火管理，做到有预案、有制度、有负责人、有消防设施和器材，经常开展防火安全大检查，对查出的隐患、漏洞限期整改完成。（3）安全管理具体措施表安全生产制度安全生产管理制度制度健全、切实可行、层层贯彻、各级人员明确主要条款。岗位安全生产责任制各级岗位安全责任制制度健全、切实可行，并落实到班组、落实到个人。安全生产“五同时”在计划、布置、检查、总结、评比生产同时，计划、布置、检查、总结、评比安全生产工作。安全生产计划计划编制切实、可行、完整、及时，贯彻认真，执行有力。安全生产管理机构机构健全，人员配备充分，有领导、有执行、有监督，具有广泛的群众性。安全教育工人入场教育有：教育计划、内容、记录、考试特殊工种的安全教育有安排、有记录、有考试，考试合格者颁发上岗操作证。不合格者进行补考，再不合格停止上岗操作。日常安全教育坚持定期安全活动，内容：学习安全规范、传达安全文件、安全总结、安全布置并进行危险点分析。活动有安排、有记录、有检查。安全技术安全技术操作规程操作规程完善、具体、实用，不漏项、不漏岗、不漏人。安全技术措施单位、分部、分项工程均有作业指导书和安全技术措施，并进行危险点分析和安全技术交底。安全设施坑、井、洞、孔、沟等处有安全设施，脚手架、安全绳、安全网、梯凳等符合安全生产和文明施工要求。施工机械、电动工具安全防护装置齐全、灵敏，开关、插座、手柄等安全不漏电；有接地接零；起重有限位；保险设施齐全完好。所有电动工器具、机械使用的开关配备漏电保护器。防尘、毒、爆、冻等措施达到安全技术要求。防火措施有消防组织，消防设施和工具完备。电缆防火阻燃措施齐全、可靠。安全施工平台搭设，安全帽、安全带、安全网及其它防护用品和设施性能可靠，佩带或搭设符合要求。文明施工管理组织党政工团齐抓共管，组织健全。管理制度建立健全个人岗位责任制，与经济责任制一同“包”、“保”、检查和考核。按专业、标准每月全面检查，结果张榜公布岗前教育熟悉文明施工标准。现场管理措施开展“5S”活动：整理、整顿、清扫、清洁、素养。进行合理定置：人、物、场所实现最佳结合，施工现场实现秩序化、标准化、规范化。设置警示牌。 每天完工做到：清理有用品，消除无用品，堆放整齐；料具、设备归还原位；清扫干净，无零散物件。安全检查安全检查制度按规定坚持安全检查，有活动记录违纪、违章现象发现违纪、违章，及时纠正，进行处理奖罚分明。杜绝“三违”。隐患处理发现隐患，及时采取措施，并及时反馈安全交通管理无交通事故，无违纪、违章、受罚等安全业务工作记录、台帐、资料、报表等管理齐全、完整、可靠。安全事故报告按“三不放过”原则处理事故，报告及时，无瞒报、谎报、拖报现象。事故预测和分析工作运用先进方法和工具，进行事故预测，做事故的一般分析和深入分析。竞赛、评比、总结工作按工作规划进行。6、重大的起重作业、运输作业的交底重大的起重作业、运输作业、带电作业等危险性作业项目的安全措施及施工方案，应由技术、安监等部门审查，总工程师批准。起重机械安装拆卸前技术人员要向施工人员作详细的交底，明确主要安装项目的重点安全防范要求。要做好检查、交底、安装过程和试负荷的全过程记录。起重机械应悬挂操作规程，起重人员必须持证上岗。八、地下管线及其他地上地下设施的加固措施1、调查分析首先在工程施工前调查分析，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。（1）从技术上引起重视：项目部技术负责人在制定施工组织设计方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。（2）从施工过程引起重视：在施工前，首先根据管线图，摸清各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。挖掘机驾驶员须有较高的业务水平，并有良好的配合意识，能坚决服从指挥。（3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。2、保护措施（1）详细阅读、掌握设计、建设单位提供的地下管线图纸资料，并在工程实例实施前召开各管线单位施工配合会议，收集管线资料。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监护人员到场），核对弄清地下管线的确切情况，做好记录。（2）工程实施前，向有关单位提出监护的局面申请，办妥“地下管线监护交底卡”手续。（3）施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，随即填写“管线交底下”，并建立“保护地下管线责任制”，明确各级人员的责任。（4）落实保护地下管线的组织措施，公司委派管线保护专职人员负责本工程地下管线的监护和保护工程。施工队和各班组兼职管线保护人，组织地下管线监护体系，严格按照公司审定批准的施工组织和经管线单位认定的保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌，悬挂“地下管线无事故表”和保护地下管线安全的“十个不准”。九、 消防及安全保卫措施1、保卫工作：（1）建立健全安全、保卫制度，落实治安、防火、计划生育管理责任制。（2）施工现场的管理人员、作业人员必须配佩工作卡。工作卡由总包单位制作，工作卡有本人相片、姓名、所属单位、工种或职务，管理人员和作业人员的标卡应分颜色区别。（3）建立来访登记制度，不准留宿闲杂人员。（4）经常对工人进行法纪和文明教育，严禁在施工现场打架斗殴及进行黄、赌、毒等非法活动。 （5）选好库区、料场位置，仓库门窗要坚固、严密，门锁插销要齐全。料工离库上锁，库房应建立严格的管理制度。 （6）仓库管理人员要加强责任心，办事认真，收发料具时要坚持认真登记、清点等制度。 （7）库房电源控制必须设在外面，下班后断电，安装库门要一律往外开。 （8）贵重器材和设备应指定专人保管，严格领用、借用、交接手续。 （9）班组工具、量具要有专人负责，下班后要锁入工具箱内，不要随便乱放。工具房门窗要
