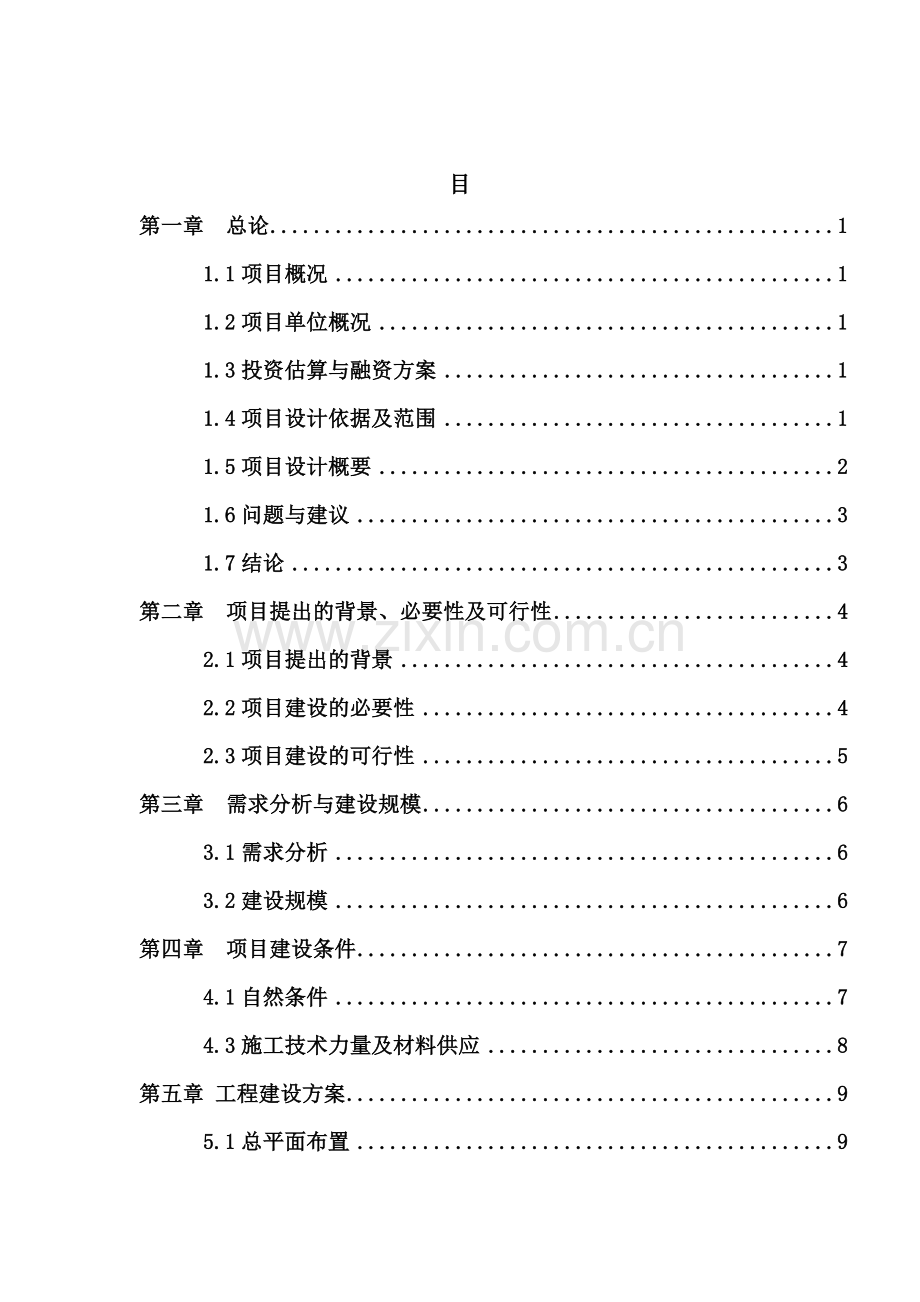

1、 目 第一章 总论11.1项目概况11.2项目单位概况11.3投资估算与融资方案11.4项目设计依据及范围11.5项目设计概要21.6问题与建议31.7结论3第二章 项目提出的背景、必要性及可行性42.1项目提出的背景42.2项目建设的必要性42.3项目建设的可行性5第三章 需求分析与建设规模63.1需求分析63.2建设规模6第四章 项目建设条件74.1自然条件74.3施工技术力量及材料供应8第五章 工程建设方案95.1总平面布置95.2建筑设计105.3结构设计125.4给排水设计145.5暖通设计145.6电气设计15六章 环境保护、消防及安全166.1建设地点环境现状166.2主要污染物
2、和污染源166.3治理方案166.4绿化176.5环境影响评价176.6消防及安全17第七章 节约能源措施187.1 概 述187.2用能标准和节能规范187.3能耗状况分析197.4项目节能措施207.5节地措施237.6节材措施23第八章 项目组织管理与实施进度238.1项目组织机构238.2项目组织管理238.3项目建设管理248.4项目实施进度25第九章 项目招投标269.1 招标依据269.2 招标范围269.3 招标组织形式与招标方式269.4 招标基本情况26第十章 投资估算和融资方案2710.1 投资估算2710.2 融资方案27第十一章 社会评价2811.1社会效益分析281
3、1.2互适性分析2811.3社会评价结论28第十二章 项目风险分析2912.1项目概况2912.2可能存在的风险及其评价2912.3项目社会稳定风险的综合评价3012.4项目社会稳定风险防范措施3112.5结论31十三章 结论与建议3213.1 结论3213.2 建议33第一章 设计总说明1.1项目概述项目各称:六枝特区档案馆建设单位:六枝特区档案局拟建地点:六枝特区平寨镇南环路建筑特征:根据贵州省发改委关于六枝特区档案馆建设项目可行性研究报告的批复(黔发改投资20102836号)下达的投资金计划,确定该项目总建筑面积3162m2,总投资741万元;本次初步设计总建筑面积为3185.24m2,
4、总投资746.18万元,建筑高度22.20m,建筑层数主体五层,局部六层,属于多层建筑,建筑等级为三级。工程合理使用年限为50年,抗震设防烈度为6度,屋面防水等级为级,防水层合理使用年限为10年,建设执行县级二类档案馆建设标准,档案馆等级为乙级,耐火等级为二级。1.2工程设计依据1.2.1国家有关规范、标准 档案馆建设标准建标1032008 档案馆建筑设计规范JGJ252010 建筑设计防火规范GB500162006 公共建筑节能设计标准GB501892005 民用建筑设计通则GB503522005 城市道路和建筑物无障碍设计规范JGJ502001 屋面工程技术规范GB5020794 民用建筑
5、初步设计编制深度GB09802其他相关国家、地方法规规范。1.2.2贵州省发改委关于六枝特区档案馆建设项目可行性研究报告的批复(黔发改投资20102836号);1.2.3六枝特区住建局审批同意的对本项目的规划用地红线图;1.2.4六枝特区住建局出具的对本项目的建设项目选址意见书及建设用地规划许可证;1.2.5六枝特区国土局出具的对本项目土地使用相关手续;1.2.6六枝特区环保局出具的对本项目环境影响登记表;1.2.7六枝特区档案局的设计任务书;1.2.8六枝特区档案局与我院签订的该项目设计委托合同;1.3 场地建设条件1.3.1地形、地貌条件六枝特区在中国地震烈度区划图中显示地震烈度为6度,本
6、项目拟建在六枝特区平寨镇南路侧,地形、地貌为缓坡小丘陵,地层为石灰石岩层,本项目建设用地及其附近未发现滑坡、崩塌、泥石流、断层等地质灾害,拟建工程遭受现状地质灾害的可能性小,适宜工程建设。1.3.2工程地质与水文地质本项目拟建地点东南侧为一缓坡,向西北向倾斜,该地层主要由石灰岩构成,地下水位低,对本项目实施较为有利。1.3.3气候条件与周围环境六枝特区境属亚热带气候区,具有冬无严寒、夏无酷暑、雨热同季的特点。年平均气温1418,最冷月(1月)平均气温58,最热月(7月)气温2428。境内年日照时数为13501560小时,无霜期270300天,全区年平均降水量1476毫米,最多年份1690.4毫
7、米,最少年份1093.1毫米,年均蒸发量1250.9毫米。该项目拟建场地周围无其他污染源和易燃易爆物,生态环境较好,适宜档案馆项目建设。1.3.4市政设施该项目拟建地点地处六枝特区平寨镇南环路中段,该路段市政设施配套齐全,本项目的施工道路紧邻城市次干道,项目的给排水管网及供配电管网也可从市政管网接入,交通运输便利,对该项目建设十分有利。1.4 建设场地现状该项目地处六枝特区平寨镇南环路,东南侧为一缓坡,北侧为一城市次干道与南环路相接,东、西两侧为六枝特区司法局用地,地势由北向南平缓升高,场地内高差约2.50m左右,场地自然标高在1337.88m至1340.50m之间,场地内无不良地质灾害,也无
8、建(构)筑物和名胜古迹。1.5 设计范围和内容1.5.1场地范围内总图规划设计1.5.2档案馆方案设计,包括建筑、结构、给排水及消防、电气、暖通系统设计,工程项目概算1.6 设计指导思想及主要原则(1)结合场地现状和周边环境,将项目设计范围内的配套设施有机结合,做到在适用的基础上适度超前;(2)根据地形高差进行总平面布置和竖向设计,力求节约建设投资;(3)以整体风格表现档案馆的个性特征;(4)发展可塑的档案办公空间,更好体现“以人为本”的思想。创建档案馆的整体环境的同时,充分考虑空间环境、生态环境和视觉环境的均好性;(5)以可持续发展思想为指导,促成生态、文化、效益之间的有机统一。1.7 建设
9、规模与建设内容根据档案馆建设标准,六枝特区档案馆属于县级二类档案馆,因此需新建建筑面积为3185.24m2的档案功能用房。本项目主要建设内容为:档案馆主体工程、室外土石方平场、室外硬化及绿化,室外挡土垟、截洪沟、围垟等附属设施。1.8设计特点1.8.1总体布局功能分区明确1.8.2在档案馆的流程设计、功能布局方面尽量做到技术先进,经济合理,体现现代化综合档案收、藏、管的特点。1.8.3在建筑内部、外环境设施上努力为外来查阅档案的人群创造优美舒适的查阅氛围,同时为档案工作者提供安全、高效的工作环境。1.8.4六枝物区属夏热冬冷地区,按照公共建筑节能设计标准要求进行建筑、给排水、暖通、电气的节能设
10、计,平面布置上注意各专业机房的位置,尽量减少能耗。以满足节能设计要求。1.8.5本项目拟采用钢筋砼框架结构,基础为人工挖孔桩。地上框架填充墙为加气砼砌块。1.8.6本工程消防由市政管网进行供水。消防给水设室内、外消火栓系统,库区内设气体灭火系统。生活用水系统由市政管网直接接入,排水为雨污分流,污水经由市政污水系统送至六枝特区污水处理厂,能满足卫生防疫要求。1.8.7本工程由市政二路供电回路至配电房,一般设备采用树干式配电,消防用电和重要负荷用电采用双电源供电,末端切换,办公案照明光源以荧光灯、节能灯为主,库房照明以白炽灯外加防护罩,绊路采用铜芯线。照明方式分一般照明和应急照明,一般照明采用一灯
11、一控,以便节能,本工程采用共用接地系统,按三级防雷建筑设计。1.8.8本工程弱电设计有有线电视系统、闭路电视系统、电视监控系统、防盗报警系统、综合布线系统、火害自动报警系统、广播系统。1.8.9空调调节系统主要为独立控制的分体式空调系统,库房部分严格执行冬季和夏季的温湿度要求,严格执行档案馆建筑设计规范中的相关条款要求。1.9主要技术经济指标总用地面积:2700m2建筑占地面积:671.27m2总建筑面积:3185.24m2(其中库房面积1223.02m2)建筑高度:22.20m建筑密度:24.60%容积率:1.18绿地率:35.17%泊车位:10(辆)总投资:746.18万元1.10存车问题
12、及建议1.10.1建设单位需确定相关设备,以便下一步施工图顺利进行。1.10.2请建设单位尽快落实项目工程地质详勘报告。1.10.3项目主体施工前,应做好场地土石方、挡土垟、截洪沟的施工,以便建筑主体的施工。第二章 总平面设计 1、设计依据及基础资料 (1)六枝特区住建局核发的“六枝特区档案馆”建设工程项目设计的规划许可证; (2)六盘水市天龙测绘公司编制的本工程地形图; (3)档案馆建筑设计规范JGJ25-2010; (4)城市道路和无障碍设计规范JGJ50-2001; (5)室外排水设计规范CJJ75-9。2、场地概述本工程场地位于六枝特区平寨镇南环路。该地段地势平缓,用地面积2700.0
13、0。现有场址中无任何建构筑物。场址中绿化及市政道路交通、管线系统正在建设施工中,三通一平未做。3、总平面布置 (1)总平面布置原则a、结合地形、地貌布置;b、根据设计任务书确定的建设项目和规模进行总平面布置;c、做到功能分区明确,流线清晰,交通联系方便,互不干扰;d、尽可能保护周边原有生态,同时通过室外坏境的营造,使其与自然生态融为一体,创造一个良好的生态档案环境。 (2)总平面布置 a、六枝特区档案馆建筑用地较为平坦。北面为正在建设中的城市道路,东、西两侧为六枝特区司法局办公用地,南侧为一坡度较缓的山体。 b、建筑设计为矩形,39.60米X20.10米,主休五层,局部六层。建筑高度22.50
14、米。周边设置4米宽环形消防车道。建筑占地面积665.16平方米。主入口设置在北向建筑中部,次入口设置在建筑两侧。 (3)建筑朝向 建筑总体座南朝北。建筑标准层平面中,将各功能房间设置于南向与北向,采光、景观、日照条件较好,满足日照要求及国家相关要求,利于办公及档案存放。 (4)竖向设计 充分利用地形地貌,尽可能减少土方工程量,做到挖填平衡。考虑到市政道路标高的衔接,并组织好地面雨水的排除,确定室内外的高差为0.45m。档案馆室外地坪标高为1341.00m。 (5)交通组织 建筑周围设消防环道,通过档案馆北面开阔空间与城市市政道路相接,人行主要出入口在北侧。 (6)绿化设计 建筑物四周、庭院根据
15、当地气候特点布置树木绿化和室外环境设施,创造优美、宜人的室外空间环境。第三章 建筑1、设计概述 六枝特区档案馆总建筑面积为3185.24平方米,占地面积为671.27平方米,建筑层数地上主体五层、局部六层。建筑高度22.30米。建筑抗震设防分类为标准设防类(丙类),耐火等级二级,建筑设计使用年限50年,抗震设防烈度为6度,结构安全等级为二级,结构选型为框架结构,屋面防水等级为级。2、设计依据(1)建设方提供的设计要求及已批准的设计方案;(2)国家现行的有关设计规范、规定; a、建筑设计防火规范GB50016-2006 b、民用建筑设计通则GB50352-2005c、档案馆建筑设计规范JGJ25
16、-2010 d、档案馆建设标准建标1032008e、公共建筑节能设计标准GB50016-2006f、民用建筑初步设计编制深度GB9802g、其他相关国家、地方法规规范。3、平面设计 一层建筑面积671.27平方米,设入口大厅、开放档案阅览室、未开放档案阅览室、查阅登记室、接待室、目录室、报告厅、音响档案阅览室、配电室、现行文件阅览室、现行文件保管室、档案接收室、除尘、消毒室等。入口大厅宽敞、舒适宜人、交通便利,各部分使用功能合理配置,方便工作人员和来访人员的不同需要。二层建筑面积682.79平方米,为档案库房。三层建筑面积682.79平方米,为档案库房。四层建筑面积536.62平方米,为出版发
17、行室、展览加工室、贵客接待室、会议室等。五层建筑面积536.62平方米,为接收室、去酸及裱糊室、除尘及消毒室、整理及编目室、电子档案接收室、电子档案采集室、中心控制室、装订室、数字化用房、计算机室、修史编志室。六层建筑面积75.15平方米,为电梯机房。4、立面设计建筑立面以县级二类档案馆建设标准中清新、典雅、朴素作为设计前提,通过窗、墙的材质、色彩变化,营造安定舒适的空间环境。外墙主要用白色外墙漆 。墙体局部内凹体现立体感,外窗通过装饰性构架来增加建筑的层次变化,使之更具体量感。一系列的设计手法使建筑在统一中有变化,既融入环境又清新醒目,具体请见立面图。5、剖面设计各楼层层高:一层:3.9米,
18、二至五层:3.9米,六层:3.3米,女儿墙高:1.5米。地面建筑总高为23.40米(室外地坪至屋面板)。6、建筑材料 (1)主楼外立面饰面为外墙漆和外墙面砖; (2)外窗采用灰蓝色中空节能玻璃,白色塑钢窗框; (3)底层主入口选用塑钢门框玻璃门,室内门一般采用木质实木带玻门,厕卫局部采用实木百叶门;特殊房间根据需要选用特殊门。外立面隐框玻璃幕墙参数及做法详厂家图纸; (4)外墙用240mm厚粉煤灰砖,内墙采用240mm厚粉煤灰砖。砌块放射性指标需符合民用建筑工程室内环境污染控制规范(GB50325-2001); (5)屋顶采用35mm厚挤塑聚苯板保温防水屋面,上人屋面铺防滑地砖; (6)主要房
19、间内装修材料表(见附表一)。7、建筑防火 (1)建筑类别为二类,耐火等级为二级。 (2)执行规范:建筑设计防火规范GB50016-2006; (3)消防车道沿建筑周边布置,设置室内外消火栓,满足规范要求。 (4)垂直交通:建筑内共设1部电梯。 (5)档案库区和缓冲间为甲级防火门,封闭楼梯间的门为乙级防火门。 (5)安全疏散:建筑共设两部封闭楼梯间及一台消防电梯,均直通室外。 (6)建筑每层均为一个防火分区。 (7)各专业防火要求,详见专业说明。附表二,装修表:类 别名 称采 用 标 准 图 集 编 号使 用 部 位屋 面倒置式保温屋面西南05J103,P10,5顶 棚混合砂浆刮瓷粉顶棚西南04
20、J515,P12,P04所有房间墙 体外墙漆饰面外墙西南04J516,P68,5407混合砂浆刮瓷粉内墙面西南04J515,P4,N04所有房间白瓷砖内墙面西南04J515,P5,N11熏蒸室1800高彩釉砖墙裙西南04J515,P9,Q07卫生间地面(有防水层)地砖地面西南04J312,P18,3180a/b所有房间地砖踢脚板西南04J312,P20,3187所有房间(除用水房间)楼 面地砖楼面西南04J312,P19,3183a/b所有房间楼梯栏杆金属楼梯栏杆西南04J412,P41,1室外工程混凝土散水西南04J812,P4,1建筑物四周无障碍通道03J926,P22,4无障碍坡道扶手0
21、3J926,P23,1踏步西南04J812,P7,1c第四章 结构1、工程概况1.1、工程地点:贵州省六枝特区平寨镇南环路1.2、房屋功能:办公、库房1.3、房屋高度、层数及柱网:结构层数5层(不包括机房屋面);建筑高度19.50米,1层层高3.90米,25层层高3.9米,机房屋面层层高3.90米;柱网详初设-结04号图;建筑平面基本呈矩形,长39.60米,宽20.10米。2、设计依据2.1主体结构设计使用年限:50年。2.2、自然条件:基本风压:0=0.30 kN/m2。基本雪压:S0=0.20 kN/m2。抗震设防烈度:抗震设计时,按建筑抗震设计规范(GB 50011-2010)的有关规定
22、,所在地区为6度抗震设防地区, 根据建筑抗震设防类别调整后的抗震措施,用于结构抗震验算的烈度6度,框架结构的抗震验算等级为三级,设计基本加速度0.05g。2.3、工程地质报告:由于本次初步设计出图尚未得到初步勘察资料,故在本次设计中暂不进行基础设计。2.4、批准的上一阶段的设计文件:相关部门批准的建设单位认可建筑方案设计文件。2.5、设计所执行的主要标准:、建筑结构可靠度设计统一标准GB500682001;、建筑抗震设防分类标准GB 502232008;、建筑结构荷载规范GB 500092001(2006年版);、混凝土结构设计规范GB 500102002;、建筑地基基础设计规范GB 5000
23、7-2002;、建筑抗震设计规范 GB 50011-2010;7、建筑桩基技术规范 JGJ94-2008;8、中华人民共和国防震减灾法;3、建筑分类等级3.1、建筑结构安全等级:根据建筑结构可靠度设计统一标准(GB 50068-2001)本工程建筑结构安全等级为二级。3.2、地基基础设计等级:根据建筑地基基础设计规范(GB 50007-2002)本工程地基基础设计等级为乙级。3.3、建筑抗震设防类别:根据建筑抗震设防分类标准(GB 502232008)本工程建筑抗震设防类别为重点设防类。3.4、钢筋混凝土结构抗震等级:根据建筑抗震设计规范 GB 50011-2010框架部份抗震等级为三级。3.
24、5、建筑防火分类等级和耐火等级:根据建筑防火分类等级为二类,墙、梁、柱、板耐火等级为二级。4、主要荷载(作用)取值4.1、楼(屋)面活荷载: 办公:2.0 KN/M2 业务用房:2.0 KN/M2档案库房 :5.0 KN/M2密集柜书库 : 12.0 kN/m2电梯机房:7.0 KN/M2走道、门厅:2.5KN/M2一般资料室:2.5 KN/M2消防疏散楼梯:3.5 KN/M2卫生间:2.5 KN/M2上人屋面:2.0 KN/M2非上人屋面:0.5 KN/M24.2、风荷载:基本风压:0=0.30 kN/m2(H90%Y95%扭转与平动第一自振周期之 比 T3/T1=0.813T3/T10.9
25、双向地震位移比x/x1.171.2yy1.11偶然偏心位移比x/x1.171.2yy1.11单向地震作用最大层间位移角X1/20611/800Y1/2376双向地震作用最大层间位移角X1/17981/800Y1/2361风荷载作用最大层间位称角X1/32811/800Y1/2524结构总重量(恒 +0.5活)52495KN8、主要结构材料 8.1、钢筋种类:HPB235热轧钢筋,fy=210 N/mm2HRB400,fy=360N/mm28.2、混凝土强度等级:8.2.1、1顶层梁、板、柱C25级;8.2.2、现浇混凝土楼梯:C25级。8.3、焊条HPB235级钢筋之间、HPB235级钢筋与Q
26、235钢板或HRB400级钢筋之间采用E43系列焊条;HRB335、HRB400级钢筋与Q345钢板之间采用E50系列焊条。8.4、混凝土耐久性分类0.00以上砼结构环境类别:一 类;基础及屋面露天构件砼结构环境类别:二类a。8.5、砌块和砂浆: 蒸压加气混凝土砌块强度等级不小于MU5.0,混合砂浆强度不小于M5.0; 第五章 档案防护专篇1、防晒好防紫外线辐射 本建筑档案库房、查阅档案及部分业务用房的所有外窗内侧均利用百叶采用垂直好水平遮阳相结合,防止阳光直接照射同时又不影响自然采光,部分有特殊要求的库房和业务用房采用人工采光,并在外窗中贴膜消除紫外线辐射对档案资料带来的危害。 档案库房选用
27、乳白色灯罩的白炽灯可有效过滤紫外。防止紫外线对档案资料的危害。2、防渗、防高温2.1防渗 屋面采用两道防水。一道为高分子卷材防水,一道为配筋屋面防水,另外采用挤素聚苯板作为保温层,曲瓦作为面层材料,可有效预防屋顶的渗漏。2.1防高温 在顶层屋面采用混凝土现浇板后,再增加坡屋面通风隔热层处理,屋面采用小青瓦瓦盖面并设置成坡屋面,顶层设置闷顶,并在闷顶层内山墙处设置通风孔,可防止高温带来的不利影响。3、防鼠和防蛀 由于本项目选址周边植被多,特别应做好建筑的防鼠和防蛀,凡管道通过墙壁好楼地面处均采用不燃烧体填实。库房门与楼面缝隙不大与5MM,具均采用下缘包铁皮,外窗的开启扇均增设纱窗。4、温湿度根据
28、档案馆建筑设计规范的划分标准,本项目为乙级档案馆,采用独立分体式空调,其中档案馆库房温湿度满足档案馆建筑设计规范表5.2.2的相关指标,且每昼夜温度浮动不得超过+2C,相对湿度不得大于+5。各类技术用房的温湿度执行档案馆建筑设计规范表5.2.3的要求。5、防尘和防污染本项目的内部装修建筑内部对清洁度有较高要求的库房及部分技术业务房间楼面应光洁、平整、耐磨,外窗采用双层窗并应做到及时清扫,同时由于本项目修建在山坡上,虽离市政道路较远,鉴于本项目的特殊性,仍需考虑空气粉尘带来的污染,本项目实施后在建筑周围布置一定的草坪、灌木。沿用地范围可种植常绿针叶内乔木可有效防止空气中粉尘带来不利影响。6、防水
29、好防潮馆区内室外场地排水坡度为1.排水顺畅不会积水,建筑四周按规范设置散水及排水沟,并排入场地排水管沟接入市政官网。本建筑利用差将部分设备用房及展览厅设置在半地下室,该地下室在做完混凝土垫层后满铺改性沥青防水卷材并沿四周墙体600高,然后再做细石混凝土保护层及面层,建筑周边均设置挡土墙,并沿挡土墙底部均设置排水沟接入场地排水沟,与建筑保持一定距离。7、防洪和水土保持本项目选址在上坡上,因此先沿用地红线修建挡土墙,在沿挡土墙顶部设置截洪沟,在没挡土墙底部设置排水沟。本项目利用高差进行建筑布置,采用台地的处理方式尽量减少土石方开挖对周围水土环境的影响,并沿用地红线种植乔木,保持该用地区域的水土环境
30、。8、防盗本项目外门及首层外窗均设置不锈钢防盗网并装门禁系统,另外在建筑内部设置防盗报警系统及视屏监控系统。(详弱电说明)9、图纸目录序号图号图纸名称规格1建初01总平面布置图A32建初02一层平面图A33建初03二层平面图A34建初03三层平面图A35建初04四层平面图A36建初05屋顶平面图A37建初0618轴立面图A38建初07AL轴立面图A39建初08LA轴立面图A310建初0911剖面图A3第六章 结构设计5.1设计依据本工程设计遵循的标准、规范、规定及规程表5.1.1序号名称代号1建筑工程抗震设防分类标准GB5022320082建筑结构可靠度设计统一标准GB5006820013建筑
31、结构荷载规范GB5000920064混凝土结构设计规范GB5001020025建设筑地基基础设计规范GB5000720026建筑抗震设计规范GB5001120107砌体结构耐久性设计规范GB5000320018混凝土结构耐久性设计规范GB/T5047620089建筑工程设计文件编制深度的规定建质2003 81号52工程概况 521、本工程位于务川县新区政府路。总建筑面积2957m2。,建筑层数为四层,主要功能为档案库房(分设在二、三层)、技术业务用房、部分办公用房等。结构型式为框架结构,建筑高度16.80m。 ,5.2.2、建筑结构安全等级和设计使用年限表5.2.2 建筑结构安全等级和使用年限
32、结构的安全等级二级地基基础设计等级丙级设计使用年限50年抗震设防类别不考虑5.2.3、自然条件5.2.3风雪荷载表4.5.3 风雪荷载参数基本风压地面粗糙度基本雪压w0=0.3kVm2B类So=:0.2kvm25.2.4地震设防烈度: 该地区地震设防烈度为小于六度,本工程不作抗震设计。5.2.5工程地质条件 根据贵州有色地质遵义勘测院2011年4月10日提供的岩土工程勘察报告(初勘)进行结构初步设计。 本工程地质条件如下:1)场地、地形地貌 该项目地处务川仡佬族苗族自治具新区主要市政道路的中段,政府路北侧,新征建设用地3334 m2。(约5亩),场地为中软土,场地类别为二类,具体选址地点属于小
33、丘陵,建设项目场地内地形标高为602.00到607.00之间,起伏较大,局部地段为陡坎,地形最大高差为5米。2)地质构造 本工程拟建场区自然地面下场地地层按其成因自上而下分为素填土层和下伏基岩两大类。分述如下:场地填土为上世纪80年代初回填的填土,局部分布在场地表层,厚度在1.13.0m之间,主要由粘性土及少量碎块石组成,结构稍密,但承载力低。基岩为三叠系下统茅草铺组石灰岩,节理较发育,岩体较破碎,根据取样测试结果基岩为较硬岩;岩体基本质量等级约为级。3)岩溶 岩溶为微发育。4)地下水 本工程场地内地下水位较深,约在地面标高2 5m以下,在基础持力层范围内无地下水。4.1.6、本工程的0.00
34、0相当于绝对标高为606.80m。5.2.7活荷载标准值表5.2.7 活荷载标准值序号荷载类别标准(KN/m2)序号荷载类别标准(KN/m2)1上人屋面2.05阅览室2.02不上人屋面0.56楼梯、走道3.53内部办公用房2.07各专业档案库房5.04设备间7.08第二、三层纸质档案库房(密集型)12.05.3结构选型25.3.1地基基础 根据本工程初勘报告,本工程素填土主要由粘性土及少量碎块石组成,结构稍密,压缩性较高,不应做持力层;而基岩为石灰岩,岩体整体稳定性较好,抗压强度较高,岩溶微发育,地下水埋藏较深,因而场地稳定性和适宜性较好,适宜做基础持力层。其地基承载力较高,地基承载力特征值为
35、4560kPa。5.3.2抗侧力体系 该工程建筑为4层,结构型式为框架结构。5.5.3结构分析 1)整体分析 本工程使用中国建筑研究院PKPMCAD工程编制的结构分析程序PKPMCAD、SAT8(2008年7月版)进行结构分析。2)基础计算本工程基础设计使用建筑地基基础设计规范进行基础计算。5.4主要建筑材料和强度等级序号构件名称及范围混凝土强度等级1基础、地梁垫层C152独基、地梁C303框架柱、过梁、板C304构造柱、过梁、圈梁等C25 1)混凝土耐久性分类 处于卜B类环境部分:与土壤直接接触的基础、地梁、水池池壁及底板。其余部分处于一类环境。 2)焊条:钢筋:直径8,HPB235钢; 1
36、0直径14。HRB335钢;直径16,HRB400钢: 型钢、钢板等:Q235B钢。5.4.2焊条: HPB235钢筋,Q235钢焊接:E43系列; HRB335钢筋焊接:E50系列; HRB400钢筋焊接:E55系列。5.4.3砌块和砂浆:填充墙采用普通混凝砖,强度等级MU7.5,混合砂浆强度不小于M505.4.6砌体施工质量控制等级为B级。过梁选自西南03G301(一)图集,荷载等级2级,挡土墙图集选用95SJ008(一)5.5、提请在设计审批时注意的问题5.5.1建设单位应尽快完成拟建场地的详细勘察工作,并提 供明确的抗浮设计水位,以便进行施工图设计。5.5.2本初步设计的构件截面尺寸在
37、施工图设计时,可按实际情况调整。5.6、图纸目录序号图号图纸名称规格1结初一01基础平面布置图A32结初一02二层结构平面布置图A33结初03三层结构平面布置图A34结初一04四层结构平面布置图A35结初一05 屋面结构平面布置图A3 第六章 给排水设计6.1设计依据6.1.1建设方提供有关本工程的设计任务书、设计要求和相关资料。6.1.2建设方提供本工程周围市政管道概况资料。 6.1.3国家现行的设计规范、规程。 1)建筑给水排水设计规范08500152003 (2009版) 2)室外给水设计规范GB50013 20063)室外排水设计规范GB50014 20064)档案馆建筑设计规范 JG
38、J252000 5)建筑灭火器配置设计规范GB501402005 6)气体灭火系统设计规范 7)污水综合排放标准GB89781996 8)节水型生活用水器具CJ1642002。6.1.4本工程建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。6.2工程概况6.2.1、本项目是遵义市务川自治县档案馆。建筑总高度为15.60m,地上四层,建筑面积2957平方米。6.2.2、给排水现状 1)本工程属遵义市水厂供水范围,市政供水压力约035MPa。 2)市政干道上敷设有城市雨、污水管各l条,其中污水管管径DN400 mm ,雨水管管径DN500 mm。 雨水管管径DN500 mm。6.
