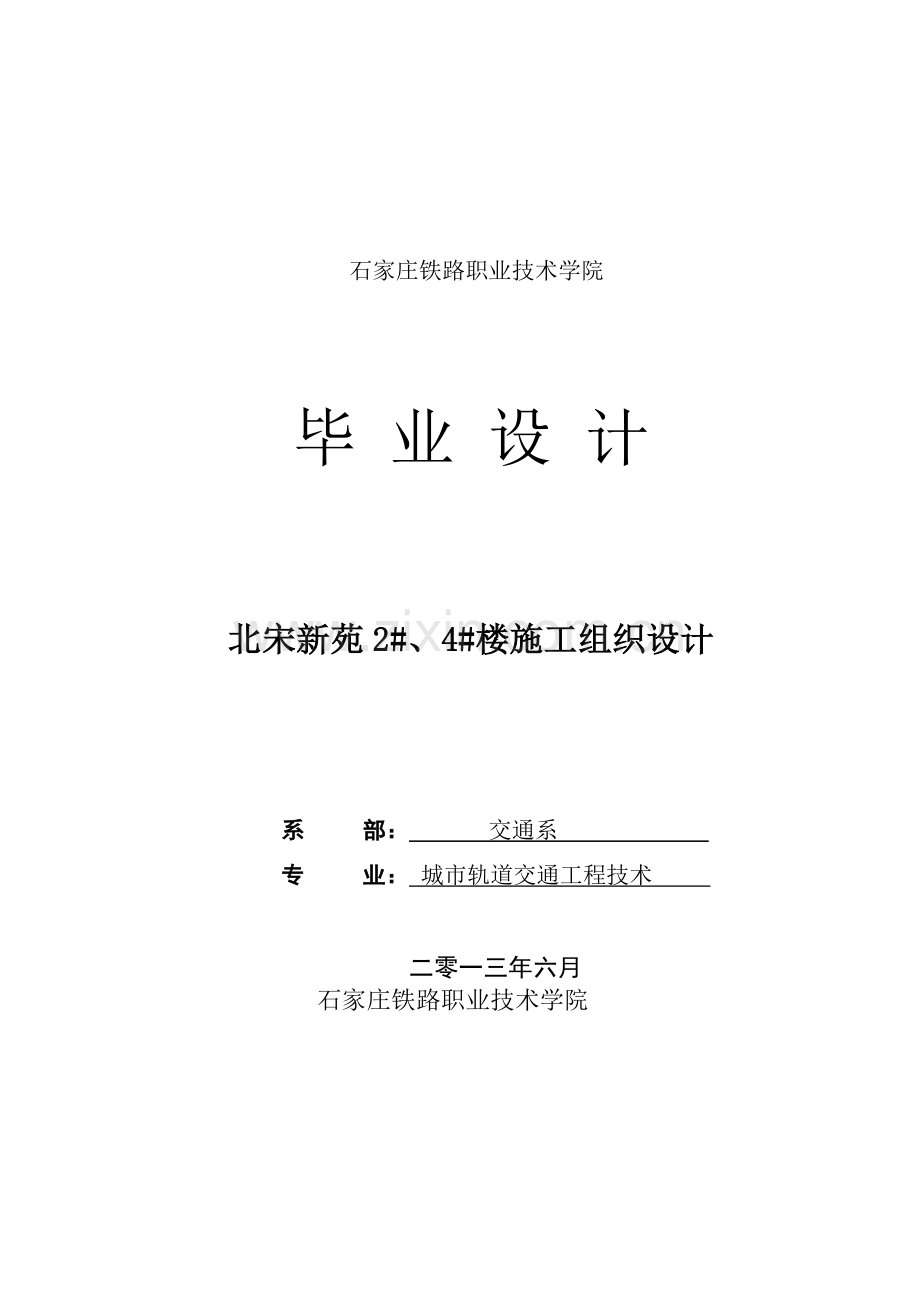

石家庄铁路职业技术学院

毕 业 设 计

北宋新苑2#、4#楼施工组织设计

系 部： 交通系
专 业： 城市轨道交通工程技术

二零一三年六月
石家庄铁路职业技术学院
毕业论文任务书 学生用表
学生姓名

学 号
201007071010
班级
71071
指导教师
姓 名

职 称
教授
系部
交通系
毕业论文题目
北宋新苑2#4#楼施工组织设计
毕业论文要求：
1.能熟练准确的掌握建筑施工的基本知识；
2.能够运用建筑施工的基本原理解决实际遇到的问题；
3.熟悉建筑施工工序、施工方法、施工工艺；
4.能够合理安排施工程序、施工方法、施工工序。
完成期限和主要措施：
第1-2周：准备相关毕业设计资料，方案设计，根据已有资料，粗略完成设计。
第3-5周：深化对工程情况的了解，完成对施工准备的部署
第6-8周：对施工具体工序熟悉,,并且对主要步骤的做法过程进行了解。
第9-11周：完成剪力墙结构设计，及钢筋工程模板结构设计。
第12-13周：毕业设计修改、打印、装订，准备答辩。

主要参考文献：
腾智明，朱金铨编著.《混凝土结构及砌体结构》.中国建筑工业出版社,1999
黄棠.王效通主编.  《结构设计原理(上册)》.中国铁道出版社,1999
邵全，韦敏才. 《土力学与基础工程》.重庆大学出版社出版，1997
王萍主编.  《混凝土结构及砌体结构》.大连理工大学出版社,2000
李国强. 《建筑结构抗震设计》.中国建筑工业出版社，2002
朱彦鹏主编.   《混凝土结构设计原理》.重庆大学出版社,2002

指导教师签名： 年 月 日

石家庄铁路职业技术学院毕业论文 目 录
目 录
摘 要 I
第一章 工程概况 1
1.1工程概况 1
1.2 气象条件 1
1.3 现场施工条件 2
1.4本章小结 2
第二章 施工部署 3
2.1 管理机构的建立及质保体系的完善 3
2.2总体施工方案 5
2.3 主要施工方法 6
2.4 加强工程质量管理 7
2.5 本章小结 7
第三章 现场平面布置 8
3.1 施工平面图布置原则 8
3.2 施工平面图布置依据 8
3.3现场围护： 8
3.4现场通道设置 8
3.5 现场材料堆放 8
3.6 现场临时建筑 8
3.7本章小结 9
第四章 主要分项工程的施工方法及措施 10
4.1施工测量工程 10
4.2土方开挖、支护及地基处理 16
4.3钢筋工程 17
4.4模板工程 21
4.5混凝土工程 27
4.6本章小结 30
第五章 安全生产防护保证措施 31
5.1 安全管理的基本原则 31
5.2认真执行各项安全管理制度 31
5.3 本章小结 31
第六章 全文总结及展望 32
6.1全文总结 32
6.2工程展望 32
参 考 文 献 33
致 谢 34

III

石家庄铁路职业技术学院毕业论文 摘 要
摘 要

本工程为石家庄市北宋新苑小区，位于石家庄市建华大街与跃进路交叉口南行200米路西。是石家庄三年大变样中的重点城中村改造工程。施工的标段是2#、4#楼，楼间商业及地下车库。其中2#楼建筑面积27412.18平方米，4#楼建筑面积26672.22平方米。本工程为居民回迁楼，建设单位为石家庄市中恒宏宇房地产开发有限公司，监理单位为河北冀通监理有限公司，施工单位为江苏泓建集团有限公司。本工程室内地面标高±0.000相当于绝对高程69.580m，室内外高差0.45m标准冻土深度0.600m。该施工组织设计是指针对本工程项目，在开工前针对工程本身特点和工地具体情况，按照工程的要求，对所需的施工劳动力、施工材料、施工机具和施工临时设施，经过科学计算、精心对比及合理的安排后编制出的一套在时间和空间上进行合理施工的战略部署文件。主要内容包括编制依据与编制原则、工程概况、施工部署、施工准备工作、主要项目施工方法及措施、各种保证措施、施工工艺框图等主要内容，编制出针对性的施工组织设计，每个分部分项工程的特点、结构特征、施工难易程度工期和质量要求，编制出切实可行的施工方案，以指导施工并顺利地完成本工程项目的建设，控制工程成本，创建优质工程。

关键词：施工组织设计；工程特点；施工方案

石家庄铁路职业技术学院毕业设计 工程概况
第一章 工程概况

1.1工程概况
1. 程为石家庄市北宋新苑小区，位于石家庄市建华大街与跃进路交叉口南行200米路西。施工的标段是2#、4#楼，楼间商业及地下车库。其中2#楼建筑面积27412.18平方米，4#楼建筑面积26672.22平方米。
2. 工程2栋楼为地下2层，地上32层。
剪力墙结构，商业和车库：框架混凝土结构。
3. 工程设计等级一级，耐火等级为一级，设计使用年限50年，抗震设防烈度：7度。主楼：设计地震分组为第一组，抗震设防类别为丙类，场地类别为Ⅲ类，结构抗震等级为二级，框架混凝土结构：建筑结构安全等级为二级，框架抗震等级三级。
4. 本工程室内地面标高±0.000相当于绝对高程69.580m，室内外高差0.45m标准冻土深度0.600m。
5. 楼面采用普通现浇钢筋混凝土梁、板结构，基础采用筏板基础。地下水位深度大于45m。
6. 本工程主要用途：一、二层为商业网点，以上为住宅，地下二层均为戊类储藏间，地下车库为地下一层。
7. 本工程±0.000以下填充墙采用烧结页岩实心砖MU10，水泥砂浆M7.5，钢筋混凝土墙柱梁板。±0.000以上填充墙采用加气混凝土砌块。外窗是80系列单框塑钢窗，无色中空玻璃。
8. 安装工程包括给水、排水、采暖、电气、消防等。
1.2 气象条件
石家庄市地处中纬度地带，属温带湿润大区，为温暖半湿润季风性气候，春秋干燥少雨，夏季炎热多雨，秋季天高气爽，冬季寒冷干燥。石家庄市气温七月份最高，一月份最低。从每年气温统计值来看，其气温呈逐渐增加的趋势。石家庄市年平均降水量为669.3mm。一年之内降水主要集中在六、七、八月份，多以暴雨形式降落。三个月的降水量占全年降水量的55%。石家庄地区主要以SSW风向为主，累计极大风速为33.3m/s。最大平均风速为26.3 m/s，最小平均风速为1.0 m/s。根据石家庄市气象台的资料，年间最早冻结日期为十二月中旬，最晚为第二年的二月中旬。一般在一月上旬开始冻结，最早解冻日期为二月上旬，平均连续冻结日数为30天左右，最大的冻土深度为0.7 m。
1.3 现场施工条件
1. 本工程位于位于石家庄市建华大街与跃进路交叉口南行200米路西，在施工时要做好材料进场计划及工作的调运安排。
2. 施工现场所用电源、水源由建设单位提供。
3. 有利条件：各种机械、周转材料及工程施工材料，调用比较方便及时。
4. 不利条件
(1) 因施工现场场地狭小，现场布局要综合考虑。
(2) 施工交叉作业多，料具的供应需有详细的材料供应计划。
1.4 本章小结
本章介绍了工程的整体情况，包括地理气象条件，以及现场施工条件。

36

石家庄铁路职业技术学院毕业设计 施工部署
第二章 施工部署

在技术上、管理上采取重大举措，精心组织、精心施工、高质量的按期完成该工程的施工任务。
2.1 管理机构的建立及质保体系的完善
根据本工程的特点，项目管理组织机构由三个层次组成：指挥决策层、项目管理层、施工作业层。
2.1.1 指挥决策层——工程指挥部
指挥部是项目施工、决策和保障机构。在工程范围内，对项目施工所需要的人员、机械、材料等进行统一调配，为项目施工提供可靠的保障。
2.1.2 项目管理层——项目经理部
作为该工程的总包方，将组建精干的项目管理班子。选派具有丰富施工能力、总包管理经验丰富的建造师担任本工程项目经理。同时选派技术精湛、经验丰富的工程师担任项目总工程师，并选派具有丰富经验、专业技术较强工程师担任部门经理，共同组成项目经理部领导层。
将按照多年来积累的成功的项目管理经验来运作和管理项目，形成以项目经理负责制为核心，以项目合同管理和成本控制为主要内容，以科学系统和先进技术为手段的项目管理机制。对项目实行目标管理，根据对业主的承诺制定总体目标，如质量目标、工期目标、安全文明施工目标等。项目经理部则按工程的目标进行相应的决策。具体组织生产活动履行项目职责，按年度目标，每月对项目进行考评。制定《项目管理目标展开图》。根据考核结果按《工程项目管理责任、目标、考核与奖励办法》执行。
2.1.3 施工作业层
本工程施工作业人员均为固定职工，员工均参加多个优质工程的施工，管理经验、施工经验丰富。所以本工程管理人员、技术工人及普工能够保证该工程在施工管理、技术质量的要求。
2.1.4 项目管理人员的主要职责
项目质量管理制度：项目经理负责制。使各责任人明确各自的职责和职权范围，使有关人员按照其职责，权限及时有效地采取纠正和预防措施，以至达到消除、防止、杜绝产品过程和质量体系的不合格，使质量全部得到控制。
(1) 项目总负责：
对总部直接负责，代表企业全面负责履行总承包合同，负责项目部与外部的关系协调，负责施工所需的人、财、物的组织与控制。对工期、质量、安全文明施工及成本目标进行控制。
(2) 项目经理：
负责现场的施工管理，主管工程部的正常生产安排工作，对施工生产、安全直接负责。
(3) 安装负责人：
分管工程安装分部工作，对安装分项实施工期、质量、安全、文明施工等方面的管理。
(4) 技术负责责人：
对本项目的工程质量负有技术上的责任。参与编制项目施工组织设计，编制分部分项施工方案，进行技术交底。掌握上级文件、施工及验收规范以及相关的地方规定。负责项目图纸变更、收集和发放以及签证的办理、处理班组提出的技术问题。对项目上出现的各种违规操作有权处置，对已造成问题的有权提出整改和返工指令。
(5) 质量负责人：
掌握施工验收规范和工程质量活动状态，督促质量计划的有效实施。对违反国家标准及施工规范要求的情况有权责令整修、返工乃至停工，做好施工过程中的检验和试验工作。负责工程质量的监督、检查、评比与验收、报验等工作。严格执行国家规范及质量检验评定标准，行使质量否决权，确保项目总体目标和阶段目标的实现。编制项目“质量检验计划”，增加施工预控能力和过程中的检查。负责质量目标的分解，制定质量创优实施计划，并将分解的质量目标下达给各部门，作为考评部门工作的指标。结合工程实际情况制定质量通病预防措施。参与质量事故的调查、分析、处理，并跟踪检查，直至达到要求。负责质量评定的审核，分项工程报监理工作和质量评定资料的收集工作。组织、召集各阶段的质量验收工作，并做好资料申报填写工作。负责填写周、月质量情况报表，上报公司质量保证部。
(6) 预算负责人：
参加图纸会审，编制、复核项目的预（决）算。及时准确提供材料使用量和变更材料使用量。实事求是向甲方、公司和上级有关部门提供各种报表。
(7) 安全负责人：
认真执行国家政府部门关于安全生产和劳动保护的法规及企业的安全生产规章制度。定期举行安全生产教育，参与编制安全技术交底工作并督促实施，严格行使处罚权。对违章指挥、违章作业有权制止和处置，有权越级上报直至最高管理者。定期或不定期地进行安全检查，清除事故隐患，对安全事故组织召开安全分析会，找出原因，写出事故分析报告，并遵循“四不放过的原则”。兼管施工机械设备的使用和管理工作。
负责施工现场的安全及文明施工工作，组织对工人的安全教育工作。执行公司要求的有关安全生产规章制度，结合工程特点制定安全活动计划，做好安全宣传工作。负责项目安全生产目标及安全技术措施的审定，并监督实施。负责专业分包方安全生产、文明施工的监督管理工作，检查安全规章制度的执行情况。对进场工人进行三级教育，做好安全技术交底，做好特殊工种培训、考核工作，并及时做好记录。及时对现场的平面布置及施工现场的不安全因素进行检查、监督、制止、处罚、下达整改、复查。负责现场文明施工的监督检查。
(8) 材料员：
负责项目物资的统一管理，负责施工材料的采购与材料的进出场工作。对物资公司授权范围内的物资编制采购计划，依据程序采购计划购买，确保施工生产顺利进行。监督各专业分包方进场材料的验证、复试，并记录存档。及时组织自供材料（含由公司直接分包的分承包）的选择、送审，并跟踪及时将审定结果报技术科。及时向建设单位直接指定的分承包方索要经建设单位制定工程师审定的材料的书面证明并与进场验证、检验报告一同存档。负责建设单位提供材料的进场验证（材料质量、数量验证），办理书面手续。负责进场的报验工作。负责进场物资在使用过程中的监督工作。
(9) 资料员：
①做各种资料的收集并分类、编目，归档和转发工作。
②负责对检验和试验状态作好标识工作。
③整理竣工资料。
(10) 测量员：
负责本项目的测量放线及计量工作，做好检测设备的管理工作。
2.2 总体施工方案
本着先地下、后地上；先结构、后装饰；先湿装、后干装的原则，水电安装工程随土建工程穿插进行施工。
2.2.1 施工流向、施工区段的划分
地下车库、商业以施工图纸中后浇带划分施工段，因2#、4#楼标准层中，未设置后浇带和伸缩缝，在施工时设置施工缝，分两段施工，提高施工效率，主楼以自然层形成流水作业。
2.2.2 工期目标
为了确保工期目标的顺利完成，特制定了详细的工期分阶段控制计划。
2.2.3 各阶段施工程
土方施工程序：场地平整→测量放线→土方开挖→基槽清理
±0.000以下结构阶段施工程序：碎石褥垫层→垫层放线 → 垫层模板 → 垫层砼→砖模及周圈防水→ 基础放线→基础钢筋 → 基础模板 → 基础砼 → 养护 → 拆模 →负二层、负一层结构（先主楼后车库）→±0.000验收 →回填→土建安装工序。
主体结构阶段施工程序：待基础部分结构验收合格后进行施工。
墙、柱钢筋 →墙、柱、梁、板、梯模板 →墙、柱、梁、板、梯砼 → 养护 → 拆模 → 上层结构；结构分段验收后，进行二次结构。
装修阶段施工程序：主体结构验收合格后即可进行装修工程施工。
主导工序：抹灰 → 楼地面 →装饰→ 油漆涂料
2.3 主要施工方法
2.3.1 本工程基槽开挖及土方支护工程由甲方分包。
2.3.2 钢筋工程
钢筋加工设置在现场进行，根据工程需用量计划分批分规格进场，暗柱采用电渣压力焊，楼板钢筋连接采用搭接绑扎。
2.3.3 砼工程
该工程砼采用汽车泵与两台地泵相结合的方式浇筑。
2.3.4 模板工程
模板均采用覆膜竹胶板，覆膜竹胶板板面平整，组装灵活，砼成型质量好，节省时间，节约材料；这种体系的模板拆装方便、施工速度快。
2.4 加强工程质量管理
严把质量关，加强工程质量管理，扎扎实实工作。坚决贯彻99年2月国务院关于切实加强建筑工程质量的通知精神。严格按《建筑法》规定组织施工，不搞转包，（业主指定专业分包除外）。严把原材料、半成品质量检验关，加强测试。实行班组自检、班组互检、质检员检验，三级验收制度，贯彻执行ISO9001系列质量体系标准，做好质量记录，杜绝不合格品发生。
我们有信心在本工程中把分项分部工程合格率达到100%，确保合格的质量目标。
2.5 本章小结
本章详细介绍了本工程的详细部署
石家庄铁路职业技术学院毕业设计 现场平面布置
第三章 现场平面布置

3.1 施工平面图布置原则
1. 工现场布置紧凑合理。
2. 理布置起重机械和各种施工设施，科学规划施工通道，尽量降低运输费用。
3. 量采用装配式临建设施，提高安装速度，尽快投入使用。
4. 项临建设施要本着“有利生产、经济适用、安全防火和环境保护”的要求进行布置。
3.2 施工平面图布置依据
1. 平面图、基础平面图、各层平面图及立面图。
2. 工部署和主要施工方案。
3. 进度计划及资源需用量计划。
4. 源、电源位置。
5. 工现场安全防火标准。
3.3 现场围护：
由施工单位用彩钢板做2m高围挡，在甲方指定的施工道路西侧和东侧全部围挡，做为施工区。
3.4 现场通道设置
3.4.1 现场通道布置原则
(1) 施工通道的布置应方便物资运输及装卸，使物资转运量尽量小，转运路径最短。
(2) 在满足现场需要的情况下，施工道路总长度应尽量减少，以使经济指标满足要求。
3.4.2 道路设置
本工程施工道路根据施工现场和总规划图实际情况，提前施工临时施工道路，以利于材料的运输。
3.5 现场材料堆放
3.5.1 材料堆场的设置原则
(1) 不占正式工程位置，不影响施工。
(2) 尽量靠近道路，方便材料运输。
3.6 现场临时建筑
3.6.1 现场临时建筑布置原则
(1) 所有职工宿舍布置在现场西南侧。
(2) 不占正式工程位置。
(3) 尽量采用装配式房屋，可周转，经济实用。
(4) 满足施工需要。
3.7 本章小结
介绍了有关现场材料的放置位置情况

石家庄铁路职业技术学院毕业设计 主要分项工程的施工方法及措施
第四章 主要分项工程的施工方法及措施

4.1 施工测量工程
4.1.1 测量仪器的配备
测量仪器的配备如表4-1
表4-1仪器配备
仪器名称
DJ2激光经纬仪
水准仪
双面水准尺
50m钢卷尺
数量
2（台）
4(台)
4(根)
6（把）
注： 以上设备必须经检验合格，以确保测量的精度。
4.1.2 建筑物平面控制网的测设
本建筑物的平面布置较规则，拟设置一个总平面控制网，各单体设置分控制网，相互校核，测设方法如下：
(1) 根据建筑红线、原控制网点和设计总平面布置图，用坐标法定出主控点，采用一次布网法，测定控制点，形成控制网。
(2) 控制网测设步骤
①在基坑外侧先测设平行于建筑物长轴线的主控点A、B，经复测合格后，作为基准线。
②用经纬仪在A、B两点测AB基准线的垂线，量等距离得C、D两点，A、B、C、D四点组成矩形，经过测角、量距、平差，调整后成矩形主控网，对建筑物按角度、距离、测设四点作为控制网后分别按控制网放出细部尺寸线。
按照“工程测量规范”的要求，控制网的精度如表4-2:
表4-2控制网精度
等级
测角中误差
边长相对误差
一级
±9’’
1/24000
③轴线控制网的加密
根据施工流水段的划分，对主轴线控制网进行加密，以满足施工需要。加密方法是在主控线方向上，用直线内分点法，精密量出各点，形成控制网加密。加密线宜设在建筑物主轴线外侧的1m处，以便地下部分施工时直接使用加密线。
④控制点的标设
经自检、监理工程师终检，合格后挂（插）牌标识埋点标识，并对主控点进行保护。
4.1.3 场内水准点的测设
(1) 为保证建筑物竖向施工的精度要求，根据甲方提供的有效水准点，布设场区水准点。
(2) 水准点的埋设
水准点标设在土质坚硬，便于长期保存和使用方便的地方，如墙上设水准点，应选设在稳定的建筑物上，点位便于寻找、保存和引测的地方。对每个建筑单体场区内及周边至少布设4个水准点，以便联测校对。
为了精确控制标高，用DS32水准仪测设一条符合水准路线，以此作为保证竖向精度控制的首要条件。要求现场设立4个BM永久性的水准点，这四个水准点连线与主体结构体型相似。这个水准标高控制网，满足主体结构任何部位引测标高的需要。注意各层标高，不要超限，为此各层标高测出后，应根据误差情况，通知下层施工时对层高进行调整。每一楼层均要进行三次复测，即梁底模板、楼板底模和砼完成面积高的复测，如有偏差及时纠正,如图4-1。
60
一砖墙
素土夯实
C20砼
20
200

图4-1施工水准点
4.1.4 轴线投测
(1) ±0.000以下轴线投测
①将经纬仪架设在基坑边上轴线控制点上，把所需的轴线投测到施工的地下室平面层上，在同一层上投测的纵横线各不得少于二条，以此作角度，距离校核。
轴线的对角线尺寸允许误差，同边长允许误差，外廓轴线夹角的允许误差为10"。
②轴线允许偏差如表4-3：
表4-3轴线允许偏差
长度（m）
L≤30
30＜L≤60
60＜L≤90
90＜L
允许偏差（mm）
5
±10
±15
±20
(2) ±0.00以上轴线投测
内控网的布设将控制点投测到首层平面上，并对边、角值进行校测，边角的各项精度必须符合表4-4
表4-4精 度 控 制 表
等级
测角中误差（"）
边长相对中误差
二级
±12
1/18000
4.1.5 标高控制
(2) ±0.00以下标高控制
①场区水准点的联测
在施工时水准点从相应的控制水准点上引测到施工座域附近，用红色油漆画出并标注其高程。
在土方挖到设计标高后，就要将基坑上口的标高传递到基坑里，以方便施工。因为高差的缘故，给传递标高带来一定的难度，因此，我们在传递标高时，一定要保证标高的准确性和可操作性。具体做法是：在基坑上口支设脚架，将钢尺挂在脚架上，令其垂直到基坑里，钢尺的下侧挂设一垂球，一保证钢尺的垂直度；然后在基坑上口架设水准仪，以基坑上口的标高控制点为基准点立塔尺，读数为a，同时用该水准仪度得钢尺上的读数为c；再在在基坑里架设水准仪，在预先基坑里靠近基坑边缘埋设的标高控制点上立塔尺，读数为b，同时读得钢尺上的读数为d；这样我们可以得出基坑里的控制标高JZ的数值，也就将标高从上传递到基坑里了。标高传递如4-2图所示：
②为便于引测，基坑内设不少于三个水准点，并作相互校核，校核后三点的误差不得超过2mm，在基坑内埋置固定的标桩，将高程引测到标准上，并标明相对高程，便于施工中使用。
③结构施工中楼层标高传递方法

图4-2基坑高程传递示意
从图4-2我们可以得出以下结论：
在易向上传递的电梯井、首层外墙、预留洞上抄测水平基准线，用红色油漆作三角标记，并在旁边标注相对标高，水平基准线标高误差控制在2mm以内。用检定合格的钢卷尺，统一以水平基准线为准向上传递标高。
对于混凝土结构的标高控制，在施工时各座的水准点从相应的加密水准点上引测到柱子或墙体上，用红色油漆画出并标注其高程。作为该座的永久性标高点，其正上方留置预留洞，标高预留洞，用经纬仪、精确校准的钢尺引测上去，并设置每层永久性的楼层标高基准点 +1.000M 标高点，用红油漆标注，不经许可，不得覆盖或破坏。在引测标高时为了防止出现偶然误差，每次传递标高时都从最下面一层开始。为了尽可能避免因传导的次数而造成累计误差，在施工中高程每三层用钢尺复测一次，及时纠正误差。标高允许偏差：层高不大于 ±2mm ，全高不大于 ±10mm 。如图4-3示：

图4-3楼层高程传递示意图
上图所示上层标高H为：
H=1.000+（4.680-1.348）=4.332m
现场楼层标高如上法引测。
4.1.6 工程细部测量控制
(1) 各楼层控制轴线的放样
把轴线控制点从预留洞口用激光铅垂仪引测到各楼层上，然后用全站仪（或用经纬仪测角配合钢尺量距）对每次传导的各控制点进行复核，做好记录，检查各个点之间的距离、角度直至完全符合设计要求为止。
(2) 各楼层标高控制
在施工过程中，用钢尺配合水准仪来控制建筑物的钢筋、模板、砼的标高，当首层完成后，还需要将高程传递到上层，需用钢尺、水准仪配合施测，每个流水作业段至少传递三点，以作相互检核用。
(3) 柱、墙及模板的放样
根据控制轴线位置放样出柱、墙的位置和尺寸线，用于检查柱、墙钢筋的位置，及时纠偏，以利于模板就位。再在其周围放出模板线控制线(距模板内边200mm)。放双线控制以保证柱、墙的截面尺寸及位置。然后放出柱轴线，待柱拆除模板后把此线引到柱面上，以确定上层梁的位置图4-4和图4-5
(4) 梁、板的放样
待墙、柱拆模后，进行高程传递，立即在墙、柱上用墨线弹出 +0.50M 线，不得漏弹，再根据此线向上引测出梁、板底、模板线， 如图4-6所示：
对墙体或柱体的上梁板模板线采用双向控制线，即+0.5m控制线和上控制线，双层控制梁板模板高程，从而减小误差，方便施工。
柱中线
墙、柱位置线
模板控制线

图4-4方形柱控制线测设

图4-5墙体控制线测设
4.2 土方开挖、支护及地基处理
本工程土方开挖、支护及地基处理有甲方分包。
4.2.1 土方施工
土方开挖及支护工程，甲方分包。
(1) 道路：根据文明施工要求，在现场大门口设置冲车沟，配备水枪由专人对运土车辆进行轮胎冲洗，并对现场路面和附近市区路面进行清扫。
(2) 注意事项
①基坑周边不允许堆放超过设计要求的荷载，更不得随处堆土。
②开挖时必须有一定坡度，且坡向应指向集水坑处，以便及时排除明水。
③对轴线引桩、标准水准点等，要进行加设护栏保护，挖运土时不得撞碰。并应经常测量和校核其平面位置、水平标高是否符合设计要求。

图4-6梁板测设示意
(3) 安全措施
①进场施工人员必须戴安全帽，穿防滑鞋。
②槽边上部周围用脚手架搭设护栏，高1.5m左右。
③防护栏上每隔20m设警示灯、警告牌。
④设下人坡道，施工人员不得在别处下槽，以保证施工人员安全。
⑤现场的各种电气、机械、以及其它电动工具，非专业和本组人员均不得动用和拆改。各种电气、机械操作人员必须持证操作，禁止机械带病作业。
⑥所有电气设备一律采用接地保护，手持式、移动式电动工具，均设漏电保护器。操作人员必须穿戴合格的绝缘防护品。
4.2.2 桩基处理、边坡支护施工方案
本工程桩基处理、边坡支护甲方分包给具有相应资质的专业承包企业设计，已经甲方审查合格，施工时本公司负责配合。
4.2.3 桩基检测
由甲方分包给具有相应资质的专业承包企业设计，已经甲方审查合格，施工时本公司负责配合。
4.3 钢筋工程
钢筋工程是主体结构工程质量中的重要一环，要把住材质、连接、加工、绑扎的质量关和成品保护关。要熟悉图纸、跟踪质检，确保钢筋工程的质量。
4.3.1 施工准备工作
(1) 做好钢筋施工的技术交底和钢筋翻样工作。
(2) 索取钢材试验报告单，核验材质合格后下达钢筋加工作业令。
(3) 对岗位操作人员证书的查验。无证焊接人员必须经培训考试合格后持证上岗，在规定的范围内进行焊接工作。
(4) 做好各种规格钢筋接头型式的试验工作。
(5) 各种钢筋机械的保养，安装和试车运转正常。
(6) 垫块制作。钢筋保护层垫块采用水泥垫块。
4.3.2 材料
对于钢筋用料应根据公司质量保证体系中关于《进货检验和试验程序》及《检验和试验状态程序》的要求进行，主要按以下几个方面进行管理：
(1) 材质
①进场钢筋应有出厂质量合格证明书或厂方试验报告单。
②外观检查：钢筋表面或每捆（盘）钢筋均应有标识；钢筋表面不得有裂纹、结疤、折痕和锈蚀现象。
③力学性能试验：按现行国家标准（GB50204-92）的规定，抽取试样作力学性能的试验，合格后方可使用。
(2) 运输和堆放
①钢筋在运输和堆放时，不得损坏标志。应按批、按型号分别堆放整齐。
②钢筋宜用木材、素砼或砖砌地垅离地40-50cm堆放，避免锈蚀和油类污染。
4.3.3 钢筋的连接
(1) 接头形式
基础梁、车库及商业顶梁钢筋直径≥16mm机械连接，钢筋直径12mm、14mm的采用绑扎连接；墙、柱钢筋直径≥12mm电渣压力焊，为抢工期在主楼标高8.58m以下直径12的采用绑扎连接。在征得建设及设计单位的同意后，应优先采用节约钢材和质量具有高保证率的机械连接接头及焊接接头。
(2) 钢筋的搭接及锚固长度
①剪力墙的钢筋搭接方法详见图纸说明大样及参照03G101图集；
②钢筋采用绑扎搭接时，在中心和两端用铁丝扎牢；
③钢筋安装形式复杂的结构部位，应先研究逐根钢筋的穿插顺序，并与木工联系工序的先后次序，以减少绑扎困难。
4.3.4 钢筋的加工
(1) 钢筋的调直与成型
①钢筋直径≤10mm的I 级钢筋，用调直机拉直，调直冷拉率不宜大于4%。
②对形状复杂的钢筋，根据料牌上进行试弯，尺寸复核无误后批量加工。
③钢筋成型的允许偏差，应符合表中的规定如表4-5
表4-5钢筋成型允许偏差
项 目
允许偏差（mm）
受力钢筋顺长度方向全长净长
±10
箍筋边长
±5
弯起筋弯折点位置
20
弯起筋的高度
±5
(2) 钢筋加工质量要求：
①钢筋的断口不得有马蹄形或起弯现象。
②钢筋下料长度允许偏差为±10mm。
4.3.5 钢筋连接
工程结构用的钢筋的接头，应严格按照设计和规范的要求进行施工。钢筋连接性能试验合格后方可正式生产。
基础梁、基础筏板上部钢筋接头位置在支座处，下部钢筋在跨中1/3范围内（悬挑构件不设接头）；其余梁板下部钢筋接头位置在支座处且在箍筋加密区以外，上部钢筋在跨中1/3范围内（悬挑构件不设接头）；地下室外墙外侧的竖向钢筋在层高的中部1/3跨长范围内连接接头，内侧的竖向钢筋在楼板支座处连接。地下室外墙外侧的水平筋在内墙中部连接，内侧的水平筋在内墙处连接。
基础底板钢筋绑扎
(1) 待底板、柱墩、墙体放线完毕，并办好预检送监理检验合格后，将查对好的成型钢筋用吊车运到基槽内，分部位按规格型号堆放。
(2) 底板钢筋绑扎，绑扎时由一端向另一端依次绑扎的顺序进行，操作时要按图纸要求的间距划线、铺铁、绑扎、最后成型。
(3) 底板的各层钢筋间应加设马凳，以保证钢筋的位置正确，具体规格和要求如下：在上排筋下面每1米设置一道三级钢 22钢筋，支架长度3m采用三级钢 22钢筋搭接长度为150mm，竖向支撑每16m一道，在每根支架底部用横向短铁采用400mm三级钢直径22钢筋焊接，采用焊接或绑扎与上下皮钢筋连接固定好。梁内支撑加固钢筋用三级钢22。在主楼基础筏板四周马凳处设置防倾斜固定钢筋两根，采用直径18钢筋，沿马凳方向间距2m设置一道防倾斜固定钢筋，钢筋总长度1.9m。
基础钢筋马凳图4-7:

图4-7基础钢筋马凳
马凳的高度为：筏板厚-2*保护层-6*钢筋直径。
250mm厚筏板的马凳采用几字型马凳筋采用直径12钢筋，间距1m成梅花形布置
马凳筋的长度如何计算：
上平直段为板筋间距+50 mm；
下左平直段为板筋间距+50 mm，下右平直段为板筋间距+50 mm，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上；
马凳筋不能接触模板，防止马凳筋返锈。
(5) 基础底板下铁钢筋采用40mm厚的高标号混凝土垫块，纵横间距1m垫于钢筋下，来控制钢筋保护层厚度，侧面的垫块与钢筋绑牢，不应遗漏。
钢筋上人孔位置预留在后浇带部位，两侧钢筋弯折一定角度，以人能进入为宜。
纵向受拉钢筋抗震锚固长度LaE,应不小于下表规定的数值（钢筋为普通钢筋）
如表4-6
图4-6筋抗拉长度
钢筋类型
特一级、一、二级抗震时LaE
三级抗震时LaE
C20
C25
C30
C35
≥C40
20
C25
C30
C35
≥C40
HPB235级
36d
31d
27d
25d
23d
3d
28d
25d
23d
21d
HBB335级
d≤25mm
44d
38d
34d
31d
29d
1d
35d
31d
29d
26d
d>25mm
49d
42d
38d
34d
32d
5d
39d
34d
31d
29d
HRB400级
RRB400级
d≤25mm
53d
46d
41d
37d
34d
9d
42d
37d
34d
31d
d>25mm
58d
51d
45d
41d
38d
3d
46d
41d
38d
34d
备注：①HPB235级钢筋的末端应做180弯钩，弯后平直段长度不应小于3d。
②当钢筋在混凝土施工过程中易受扰动时，其锚固长度应将表值乘以修正系数1.1。
③当接头面积百分率为50%时，应将搭接长度乘以增大系数1.4，当接头面积百分率为100%时，应将接头长度乘以增大系数1.6，接头面积百分率为中间值时，搭头长度增大系数可用插入法确定。
4.4 模板工程
模板工程的施工质量是对整个砼工程质量，对下道工序的施工有直接的影响。因此，合理选用模板体系，做好模板接缝和细部处理，严格执行“三检制”，只有保证模板的施工质量，才能确保优良标准。框架工程模板着重抓好柱与梁、梁与梁、梁与板的接缝。
4.4.1 施工管理目标
本工程除结构埋地部分外，按清水模板的要求进行施工管理，达到内侧不粉刷，能直接刮腻子做涂料工程的水准。
4.4.2 模板体系
柱和水平构件均采用胶合板体
